Приложение А

Государственная поверочная схема для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 октября 2019 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, изменениями, внесенными во Временный порядок разработки (пересмотра) и утверждения государственных поверочных схем, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. №  2793,а также Планом разработки (пересмотра) и утверждения

государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от        29        декабря        2018        г.        №        2819,

приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей (далее-ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц поглощенной дозы и мощности поглощенной дозы бета-излучения в тканеэквивалентном материале (ГЭТ 9-2018), эталонов и средств измерений поглощенной дозы бета-излучения в диапазоне от 1 • 10^_6 до 100 Гр, мощности поглощенной дозы бета-излучения в диапазоне от 110'⁹ до1 Гр/с, направленного и индивидуального эквивалентов дозы бета-излучения от Г10’⁸до 100 Зв, мощности направленного и индивидуального эквивалентов дозы бета-излучения от 3 ■ 1О¹⁰ до 1 Зв/с и вводится в действие с 1 января 2020 г.

• 3.  Управлению технического регулирования и стандартизации (И. А. Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.035-82 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы бета-излучения».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2499

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОГЛОЩЕННОЙ ДОЗЫ, МОЩНОСТИ ПОГЛОЩЕННОЙ ДОЗЫ БЕТА-ИЗЛУЧЕНИЯ

В ТКАНЕЭКВИВАЛЕНТНОМ МАТЕРИАЛЕ, НАПРАВЛЕННОГО И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ БЕТА-ИЗЛУЧЕНИЯ И ИХ МОЩНОСТЕЙ

• 1.1. Государственная поверочная схема для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей устанавливает порядок передачи единиц поглощенной дозы - грея (Гр), мощности поглощенной дозы - грея в секунду (Гр/с), направленного и индивидуального эквивалентов дозы - зиверта (Зв), мощностей направленного и индивидуального эквивалентов дозы - зиверта в секунду (Зв/с) бета-излучения от государственного первичного эталона единиц поглощенной дозы и мощности поглощенной дозы бета-излучения в тканеэквивалентном материале при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

• 1.2. Допускается проводить аттестацию эталонов и поверку средств измерений с помощью эталонов более высокой точности, чем предусмотрено поверочной схемой.

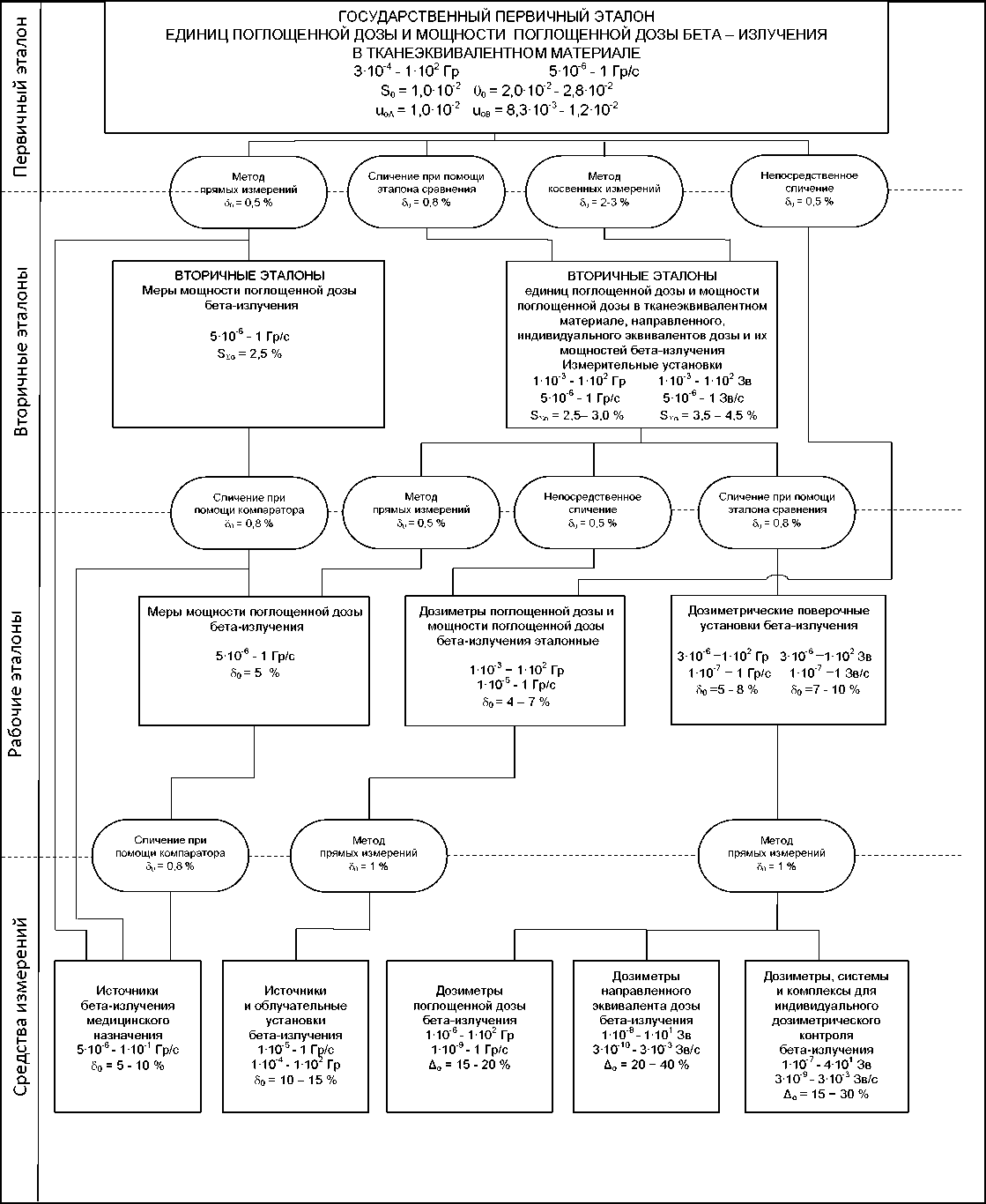

• 1.3. Графическая часть государственной поверочной схемы для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей приведена в приложении А.

• 2.1. Сокращения:

ГПЭ - государственный первичный эталон;

МПД - мощность поглощенной дозы бета-излучения в тканеэквивалентном материале;

НСП - неисключенная систематическая погрешность;

ПД - поглощенная доза бета-излучения в тканеэквивалентном материале;

СКО - среднее квадратическое отклонение.

• 2.2. Обозначения:

So - относительное СКО;

0_О - относительная НСП;

S_Zo - суммарное относительное СКО;

3₀ - допускаемые значения доверительных границ относительной погрешности;

Д_о - предел допускаемой относительной погрешности.

• 3.1. ГПЭ предназначен для воспроизведения и хранения единиц ПД и МПД и передачи этих единиц, а также единиц операционных величин бета-излучения:  направленного, индивидуального эквивалентов дозы

и их мощностей с помощью вторичных и рабочих эталонов средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.

• 3.2. В основу измерений ПД и МПД в диапазоне энергий от 60 до 3500 кэВ, а также операционных величин - индивидуального и направленного эквивалентов дозы бета-излучения и их мощностей, должны быть положены единицы, воспроизводимые указанным государственным эталоном.

• 3.3. ГПЭ состоит из комплекса следующих средств измерений:

измерительная установка УЭДАБ-1 с ионизационной экстраполяционной автоматизированной камерой МЭК-1 для воспроизведения единиц ПД в диапазоне от 340^-4 до 1-10"¹ Гр и МПД в диапазоне от 540^-6 до V10^-3 Гр/с;

измерительная установка УЭДБ-2 с ионизационной экстраполяционной камерой ЭК-2М для воспроизведения единиц ПД в диапазоне от 1 • 10^-1 до 140² Гр и МПД в диапазоне от V10^-3 до 1 Гр/с;

транспортируемый комплект ТЭБ-1 с ионизационной плоскопараллельной камерой фиксированного объема;

набор источников бета-излучения переменного состава на основе радионуклидов: криптон-85, стронций-90+иттрий-90, прометий-147.

• 3.4.  Диапазоны значений, в которых воспроизводятся единицы ПД и МПД, S₀ при 15 независимых измерениях, 0_О, стандартная неопределенность, оцененная по типу А, u_0A , стандартная неопределенность, оцененная по типу B, u₀B, суммарная стандартная неопределенность, и_0С, и расширенная неопределенность, U0, при k = 2 приведены в таблице 1.

аблица 1 - Метрологические характеристики первичного эталона

• 3.5. Для обеспечения воспроизведения единиц ПД и МПД с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

• 3.6. Государственный первичный эталон применяют для передачи единиц:

ПД и МПД вторичным эталонам методом прямых измерений и сличением при помощи эталона сравнения, а также источникам бета-излучения медицинского назначения методом прямых измерений;

ПД и МПД рабочим эталонам методом непосредственного сличения;

индивидуального и направленного эквивалентов дозы и мощностей индивидуального и направленного эквивалентов дозы бета-излучения вторичным эталонам методом косвенных измерений.

Примечания

• 1. Метод косвенных измерений операционных величин основан на измерении поглощенной дозы в тканеэквивалентном материале в опорной точке поля бета-излучения и переходе к значению операционной величины с учетом конверсионных коэффициентов, установленных для радионуклидных источников бета-излучения в нормативных документах.

• 2. В качестве эталона сравнения используется транспортируемый комплект ТЭБ-1 с ионизационной плоскопараллельной камерой фиксированного объема из состава государственного первичного эталона.

• 4.1. В качестве вторичных эталонов единиц ПД, индивидуального и направленного эквивалентов дозы бета-излучения и их мощностей применяют:

измерительные установки с ионизационными экстраполяционными камерами, укомплектованные источниками бета-излучения на основе радионуклидов прометий-147, таллий-204, криптон-85, стронций-90+иттрий-90, рутений-106+родий-106, водными или твердотельными фантомами ИСО стандартных размеров, эталонами сравнения на основе ионизационных камер фиксированного объема в диапазонах измерений ПД от 1П0^-3 до V10² Гр, МПД от 5П0^-6 до 1 Гр/с, направленного и индивидуального эквивалентов дозы от 1П0^-3 до 1J0² Зв, мощностей направленного и индивидуального эквивалентов дозы от 5 •IO^-6 до 1 Зв/с;

меры МПД - источники бета-излучения на основе радионуклидов прометий-147, таллий-204, криптон-85, стронций-90+ иттрий-90, рутений-106+родий-106 в диапазоне мощности поглощенной дозы от 5П0^-6 до 1 Гр/с.

• 4.2. Суммарное СКО S^_овторичны\ эталонов единиц ПД и МПД составляет от 2,5 до 3,0 %.

• 4.3. Суммарное СКО S^ вторичныхэталонов единиц направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей составляет от 3,5 до 4,5 %.

• 4.4. Вторичные эталоны применяют для аттестации рабочих эталонов: дозиметров ПД и МПД методом непосредственного сличения;

установок дозиметрических поверочных бета-излучения методом сличения при помощи эталона сравнения;

мер МПД методами прямых измерений и сличения при помощи компаратора;

источников бета-излучения медицинского назначения методом сличения при помощи компаратора.

• 5.1. В качестве рабочих эталонов применяют:

дозиметры ПД и МПД в диапазонах измерений ПД от 1-10^-3 до V10² Гр и МПД от 1 • 10^-5 до 1 Гр/с;

дозиметрические поверочные установки бета-излучения в диапазонах измерений ПД от 3-10^-6 до V10² Гр, МПД от V10^-7 до 1 Гр/с, направленного и индивидуального эквивалентов дозы от 3-10^-6 до V10² Зв, мощностей направленного и индивидуального эквивалентов дозы от 1 •IO^-7 до 1 Зв/с;

меры МПД на основе закрытых источников бета-излучения на основе радионуклидов криптон-85, стронций-90+иттрий-90, рутений-106+родий-106, прометий-147, таллий-204 в диапазоне МПД от 5 •10^-6 до 1 Гр/с.

• 5.2. Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц ПД и МПД при доверительной вероятности Р = 0,95 составляют от 4 до 8 %.

• 5.3. Доверительные границы относительных погрешностей, 5_о, рабочих эталонов единиц направленного и индивидуального эквивалентов дозы и мощностей направленного и индивидуального эквивалентов дозы при доверительной вероятности Р = 0,95 составляют от 7 до 10 %.

• 5.4. Рабочие эталоны применяют для поверки средств измерений: радионуклидных источников бета-излучения медицинского назначения

методом сличения при помощи компаратора;

радионуклидных источников и облучательных установок бета-излучения методом прямых измерений;

дозиметров ПД бета-излучения методом прямых измерений;

дозиметров направленного эквивалента дозы бета-излучения методом прямых измерений;

индивидуальных дозиметров бета-излучения методом прямых измерений.

• 6.1. В качестве средств измерений применяют:

радионуклидные источники бета-излучения медицинского назначения в диапазоне измерений МПД от 5-10^-6 до 1-10^-1 Гр/с;

радионуклидные источники и облучательные установки бета-излучения в диапазонах измерений МПД от 1-10^-5 до 1 Гр/с и ПД от 1-10^-4 до 1-10² Гр;

дозиметры МПД и ПД в диапазонах измерений МПД от 1-10^-9 до 1 Гр/с и ПД от 1-10^-6 до 1-10² Гр;

дозиметры направленного эквивалента дозы бета-излучения в диапазонах измерений мощности направленного эквивалента дозы бета-излучения от 3-10^-10 до 3-10^-3 Зв/с и направленного эквивалента дозы бета-излучения от 1-10^-8 до 1-10¹ Зв;

дозиметры,   системы   и   комплексы   для индивидуального

дозиметрического   контроля   в   диапазонах   измерений мощности

индивидуального эквивалента дозы бета-излучения от 340"⁹ до 340"³ Зв/с и индивидуального эквивалента дозы бета-излучения от 140"⁷ до 1-10¹ Зв.

• 6.2. Пределы допускаемых относительных погрешностей, Д_о, дозиметров ПД, направленного эквивалента дозы и индивидуальных дозиметров составляют от 15 до 40 %.

• 6.3.   Доверительные границы относительных погрешностей, 5_о, источников бета-излучения медицинского назначения при доверительной вероятности Р = 0,95 составляют от 5 до 10 %.

• 6.4. Доверительные границы относительных погрешностей, 5_о, радионуклидных источников и установок дозиметрических облучательных при доверительной вероятности Р = 0,95 составляют от 10 до 15 %.
