ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «7» июня 2022 г. № 1369

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» июня 2022 г. № 1369

Регистрационный № 60326-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы мониторинга машинного оборудования СММО

Системы мониторинга машинного оборудования СММО (далее системы) предназначены для измерения характеристик технического состояния (вибрация, зазоры между валом и корпусом, число оборотов вала и т.д.) машин с возвратно-поступательным движением и машин ротационного типа с целью диагностики их технического состояния, обеспечения безаварийной и высокоэффективной эксплуатации.

Принцип действия систем основан на измерении и обработке сигналов, поступающих от первичных преобразователей.

Система мониторинга машинного оборудования СММО размещается в автономном шкафу системы и выпускается в четырёх модификациях: СММО PROGNOST®-SILver, СММО PROGNOST®-NT, СММО PROGNOST®-NT Swift, СММО PROGNOST®-Predictor.

Система СММО PROGNOST®-SILver предназначена для противоаварийной защиты машинного оборудования. Состав системы представлен в таблице 1.

Таблица 1 - Состав системы СММО PROGNOST®-SILver

При наличии интерфейсного модуля PROGNOST®-DataCenter, система СММО PROGNOST®-SILver имеет возможность передачи данных мониторинга в системы автоматизированного управления технологическим процессом (АСУТП) и сохранения информации мониторинга в памяти интерфейсного модуля для ее последующего анализа.

Система СММО PROGNOST®-NT предназначена для противоаварийной защиты машин, мониторинга технического состояния машинного оборудования и диагностики неисправностей. Состав системы представлен в таблице 2.

Таблица 2 - Состав системы СММО PROGNOST®-NT

Система СММО PROGNOST®-NT сохраняет и анализирует информацию мониторинга, поступающую из модуля сбора и обработки данных PROGNOST®-SILver, отображает результаты анализа в клиентском программном обеспечении PROGNOST®-NT VISU, имеет возможность передачи данных мониторинга и результатов анализа в системы автоматизированного управления технологическим процессом (АСУТП).

Система СММО PROGNOST®-NT Swift является мобильной версией системы СММО PROGNOST®-NT и предназначена для временного мониторинга технического состояния машинного оборудования. Состав системы представлен в таблице 3.

Таблица 3 - Состав системы СММО PROGNOST®-NT Swift

Система СММО PROGNOST®-Predictor предназначена для мониторинга технического состояния машинного оборудования и диагностики его неисправностей, в особенности, подшипниковых узлов и зубчатых зацеплений тихоходного машинного оборудования. Состав системы представлен в таблице 4.

Таблица 4 - Состав системы СММО PROGNOST®- Predictor

Система СММО PROGNOST®-Predictor сохраняет и анализирует информацию мониторинга, поступающую из модуля сбора и обработки данных PROGNOST®-SILver второго поколения, отображает результаты анализа в клиентском программном обеспечении PROGNOST®- Predictor, имеет возможность передачи данных мониторинга и результатов анализа в системы автоматизированного управления технологическим процессом (АСУТП).

Модуль сбора и обработки данных PROGNOST®-SILver обеспечивает сбор, оцифровку аналоговых сигналов первичных преобразователей, вычисление параметров этих сигналов, сравнение их с заданными уставками, выработку аварийной сигнализации при превышении заданных пределов и передачу сообщений аварийной сигнализации для активации релейных выходов, а также передачу собранных данных в модуль мониторинга или в интерфейсный модуль PROGNOST®-DataCenter для хранения и последующего анализа. Модуль сбора и обработки данных PROGNOST®-SILver имеет два поколения (первое и второе), которые отличаются друг от друга конструкцией корпуса, и наличием у модуля второго поколения съёмных плат источников питания, интерфейсного модуля и релейного модуля с функцией цифрового ввода/вывода. Измерительные платы обоих модулей идентичны. У модуля второго поколения измерительные платы устанавливаются в слоты корпуса с использованием адаптеров (для обеспечения взаимозаменяемости измерительных плат у модулей обоих поколений).

Модуль сбора и обработки данных PROGNOST®-SILver имеет следующие измерительные платы:

- четырехканальная плата измерения абсолютной вибрации AI1, ICP предназначена для работы c преобразователями виброускорения, виброскорости и виброперемещения с интегрированной микроэлектронной платой ICP;

- четырехканальная плата измерения сигналов вихретоковых датчиков AI3, Eddy Current предназначена для работы с токовихревыми преобразователями, с помощью которых выполняются бесконтактные измерения для определения позиции и местоположения (например, регистрация сигналов о положении поршневого штока и т.п.), а также измерения скорости вращения вала;

• - четырехканальная плата измерения тока AI2, 4-20мА служит для подключения преобразователей с нормированным выходом от 4 до 20 мА;

• - четырехканальная плата измерения напряжения AI4, Voltage служит для подключения датчиков для универсального измерения напряжения (максимальное напряжение составляет ±10 В);

• - 16-ти канальная плата измерения температуры AI6-2, Temperature служит для подключения различных типов термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП) для измерения температуры (предназначена только для PROGNOST®-SILver второго поколения);

• - четырехканальная плата измерения частоты вращения TI1, Trigger служит для подключения индуктивных преобразователей с выходным сигналом типа «NAMUR».

Модуль PROGNOST®-SILver может содержать до двух плат TI1.

Модуль сбора и обработки данных PROGNOST®-SILver первого поколения имеет следующие платы обработки данных:

• - плата передачи данных DC 1 служит для организации внутреннего обмена данными в модуле и передачи данных на внешний интерфейс Ethernet;

• - плата обработки данных и противоаварийной защиты машин - МР1 служит для обработки данных, полученных через DC1 от измерительных плат, а также выполнения алгоритмов противоаварийной защиты и выработки аварийной сигнализации;

• - плата передачи данных по протоколу Profibus DP/PROFIsafe - FB1 служит для передачи сообщений аварийной сигнализации в контроллер безопасности или в контроллер системы управления верхнего уровня.

Модуль сбора и обработки данных PROGNOST®-SILver второго поколения имеет следующие платы обработки данных:

- плата обработки данных DC1-2 служит для организации внутреннего обмена данными в модуле PROGNOST®-SILver второго поколения и обмена данными с внешним конфигурационным интерфейсом Ethernet;

• - плата защиты машин MP1-2 применяется в модуле PROGNOST®-SILver (второго поколения) и служит для обработки данных, полученных через плату DC1-2 от измерительных плат и платы цифрового ввода и релейных выходов DIO1-2, а также выполнения алгоритмов противоаварийной защиты и выработки аварийной сигнализации, которая передаётся в виде сообщений (ALERT - SHUTDOWN - UNSAFE) через внутреннюю шину данных на плату цифрового ввода и релейных выходов DIO1-2 для формирования на релейных выходах сигналов типа "сухой контакт" для передачи в систему защиты агрегатов;

• - плата интерфейса мониторинга/коммуникационного интерфейса - МI1-2/CI1-2 предназначены для подключения модуля PROGNOST®-SILver (второго поколения) по протоколу Ethernet к модулю мониторинга в составе системы СММО PROGNOST-NT, для подключения к интерфейсному модулю PROGNOST-DataCenter в составе системы СММО PROGNOST®-SILver, и для подключения к внешним системам (например, АСУТП).

• - плата PM1-2 Predictor Monitoring применяется в модуле PROGNOST®-SILver второго поколения вместо платы управления данными DC1-2 в составе системы СММО PROGNOST®-Predictor. Служит для организации внутреннего обмена данными в модуле PROGNOST®-SILver, сбора данных, полученных от измерительных плат модуля PROGNOST®-SILver, выполнения различных алгоритмов обработки данных, таких как фильтрация собранных данных, статистический анализа собранных данных, преобразование данных (БПФ) и передачи этих данных через интерфейсную плату MI1-2 на сервер системы PROGNOST®-Predictor с целью их сохранения и дальнейшего анализа. Плата имеет конфигурационный интерфейс Ethernet. Предусматривается возможность выдачи сформированных платой PM1-2 дискретных сигналов через внутреннюю шину данных на плату дискретных входов/релейных выходов DIO1-2, для формирования на релейных выходах сигналов типа «сухой контакт» для передачи их во внешнюю систему (АСУТП);

• - модуль PROGNOST®-SILver второго поколения может иметь до трёх плат дискретных входов/релейных выходов DIO1-2, предназначенных для ввода дискретных сигналов из внешних систем (например, АСУТП) и для формирования выходных сигналов аварийной сигнализации типа "сухой контакт" с помощью релейных выходов.

• -  модуль PROGNOST®-SILver второго поколения может иметь до двух резервированных плат источников питания PS1-2, предназначенных для питания всех компонентов модуля PROGNOST®-SILver 2-го поколения. Кроме того, она содержит переключатели для формирования сигнала сброса платы MP1-2 и переключатель "конфигурация/закрыто", отвечающий за аппаратную блокировку доступа к интерфейсу конфигурирования.

Интерфейсный модуль PROGNOST®-DataCenter используется для сохранения данных и работает как интерфейс к автоматизированным системам управления технологическими процессами (АСУТП). Модуль выполнен на базе компактного промышленного компьютера в прочном корпусе, не содержит движущихся деталей, устойчив к внешним воздействиям и условиям окружающей среды. Модуль оснащен всеми необходимыми физическими интерфейсами для передачи данных как по сетям Ethernet, так и по последовательным интерфейсам типа RS 485/232.

В зависимости от количества модулей сбора и обработки данных система может содержать один или более модулей мониторинга и один модуль связи и хранения данных. Модуль связи и хранения данных может выполнять функции модуля мониторинга, если в системе имеется только один модуль сбора и обработки данных.

Модуль мониторинга (модуль связи и хранения данных) выполнен на основе промышленного компьютера в прочном корпусе с отказоустойчивой конструкцией.

Цифровой заводской номер наносится на корпус системы методом наклейки. Места нанесения заводских номеров представлены на рисунках 1 и 2.

Общий вид систем СММО PROGNOST®-SILver, СММО PROGNOST®-NT и СММО PROGNOST®-Predictor представлен на рисунке 1, общий вид системы СММО PROGNOST®-NT Swift представлен на рисунке 2.

Пломбирование систем не предусмотрено. Нанесение знака поверки на корпус систем не предусмотрено.

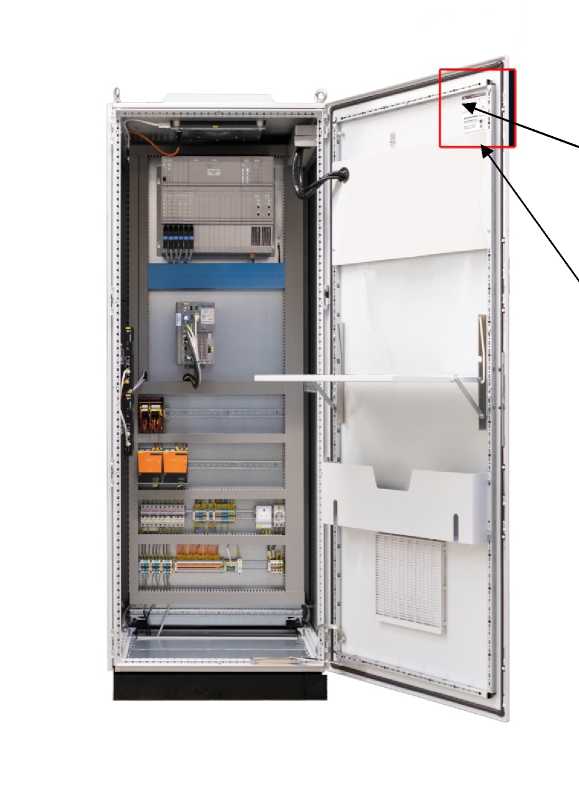

Рисунок 1 -Общий вид систем СММО PROGNOST®-SILver, СММО PROGNOST®-NT и СММО PROGNOST®-Predictor

Шкаф системный

СММО PROGNOST-SILver

ТУ 4277-002-98970612-2019

Заводской №: 190700019 Дата выпуска: 07.2019 Степень защиты: IP-43

ООО «НТМ» 141006. Мытиши-б. а/я 113. Тел. +7(495)9376022

Место нанесения знака утверждения типа и серийного номера

Место нанесения знака утверждения типа и серийного номера

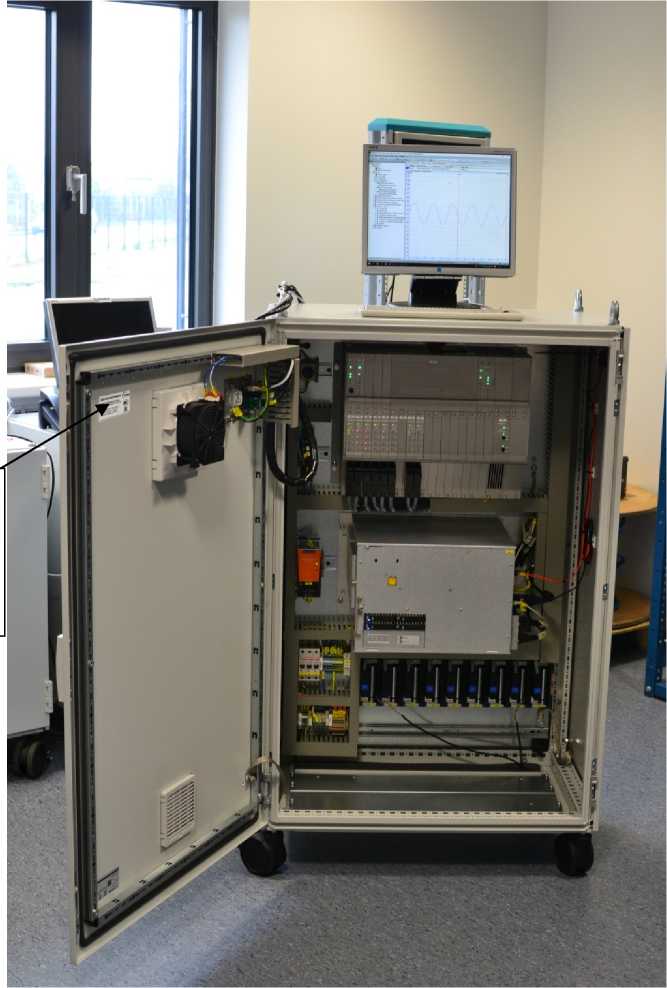

Рисунок 2 -Общий вид системы СММО PROGNOST®- NT Swift

Программное обеспечение (ПО) системы подразделяется на 2 группы - встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на рабочие станции пользователей системы и на системные модули: мониторинга, модули связи и хранения данных, а также на сервере системы PROGNOST-Predictor.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» по Р 50.2.0072014).

Метрологические характеристики модулей нормированы с учетом ВПО.

К программному обеспечению, не влияющему на метрологические характеристики системы, относится следующее ПО:

• 1) Программа визуализации PROGNOST®- NT VISU. Устанавливается на рабочих станциях пользователей системы PROGNOST®-NT. Она позволяет отображать любые данные, собранные или рассчитанные системой, посредством соединения TCP/IP с коммуникационным модулем системы. Программа визуализации предоставляет доступ к данным системы в соответствии с полномочиями пользователей. Перед входом в систему производится аутентификация пользователя посредством ввода пароля доступа к программе визуализации и пароля доступа к данным системы.

• 2) Клиентская программа PROGNOST®-Predictor. Устанавливается на рабочих станциях пользователей системы. Она позволяет отображать любые данные, собранные или рассчитанные системой, посредством соединения TCP/IP с сервером системы PROGNOST -Predictor. Клиентская программа предоставляет доступ к данным системы в соответствии с полномочиями, присвоенными пользователям системы. Перед входом в клиентскую программу производится аутентификация пользователя в операционной системе Windows, имя пользователя которой используются клиентской программой для предоставления ему полномочий. Клиентская программа имеет режим конфигурирования, предназначенный для создания конфигурации системы PROGNOST-Predictor.

• 3) Программа сервера PROGNOST®-Predictor. Устанавливается на системном компьютере в шкафу системы или на виртуальном сервере и служит для сохранения конфигурации и данных, полученных от модуля сбора и обработки данных PROGNOST®-SILver, а также передачи данных на рабочие станции пользователей системы, оснащённые клиентским ПО PROGNOST®-Predictor, а также для коммуникации с внешним OPC сервером с целью приема технологических параметров из АСУТП и передачи информации мониторинга в АСУТП.

• 4) Коммуникационная программа KommServ (или служба "Communication Service") устанавливается на модуле связи и хранения данных системы и управляет связями между модулями системы PROGNOST®-NT и передачей данных через внешние интерфейсы, такие как подключения программы визуализации PROGNOST®-NT VISU, подключение к АСУ или оповещение о тревогах.

Каждое подключение программы визуализации к модулю связи и хранения данных PROGNOST®-NT контролируется и поддерживается коммуникационной программой, которая проводит аутентификацию пользователя и контролирует права пользователя.

Тревожные сообщения о состоянии машины также передаются коммуникационным программным обеспечением в соответствии с конфигурацией.

Коммуникационная программа настраивается при конфигурировании системы. В процессе эксплуатации пользователь не имеет доступа к её настройкам.

• 5) Программа мониторинга Erfass32 (или служба "Monitoring Service") устанавливается на модуле мониторинга. Она обрабатывает и анализирует собранные результаты измерений из модуля PROGNOST®-SILver и других источников данных, записывает данные в кольцевые буфера данных и ежедневные снимки данных, выполняет анализ сигналов и обнаружение неисправностей, выдаёт аварийную сигнализацию. Программа мониторинга настраивается при конфигурировании системы. В процессе эксплуатации пользователь не имеет доступа к её настройкам.

• 6) Программа PROGNOST®-AdminPro это конфигурационная программа для СММО PROGNOST®-NT. В процессе эксплуатации пользователь системы не имеет доступа к PROGNOST®-AdminPro и настройкам системы. Программа предоставляет доступ к служебной информации системы посредством аутентификации пользователя по имени и паролю. Такой специальный пользователь должен обладать правами полного доступа к данным системы. Этот служебный пользовательский профиль применяется специалистами изготовителя при заводской настройке системы и в процессе пуско-наладки.

• 7) Программа PROGNOST®-Admin (или PROGNOST®AdminSafe для PROGNOST®-SILver первого поколения) это конфигурационная программа для модуля сбора и обработки данных PROGNOST®-SILver. В процессе эксплуатации пользователь системы не имеет доступ к программе PROGNOST®-Admin(nnu PROGNOST®AdminSafe) и настройкам модуля PROGNOST®-SILver. Программа предоставляет доступ к служебной информации системы посредством аутентификации пользователя по имени и паролю. Пользователь должен обладать правами доступа к данным конфигурации модуля PROGNOST®-SILver. Этот служебный пользовательский профиль применяется специалистами изготовителя при заводской настройке системы и в процессе пуско-наладки.

ПО, устанавливаемое на рабочих станциях пользователей, и на модулях мониторинга, и модуле связи и хранения данных системы не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический и программный контроль доступа.

Идентификационные данные ПО приведены в таблице 4.

Таблица 4 - Идентификационные данные встроенного ПО (ВПО) измерительных плат модуля PROGNOST®-SILver

Метрологические и основные технические характеристики плат модуля сбора и обработки данных PROGNOST®-SILver приведены в таблицах 5 - 12.

Таблица 5 - Метрологические характеристики платы измерения абсолютной вибрации AI1,

ICP

Таблица 6 - Метрологические характеристики платы измерения сигналов вихретоковых датчиков AI3, Eddy Current

Таблица 7 - Метрологические характеристики платы измерения тока AI2, 4-20mA

Таблица 8 - Метрологические характеристики платы измерения напряжения AI4, Voltage

Таблица 9 - Метрологические характеристики платы измерения температуры AI6-2, Temperature

Таблица 10 - Типы НСХ, диапазоны измерений платы AI6-2, Temperature, пределы основной абсолютной погрешности платы AI6-2, Temperature

Таблица 11 - Метрологические характеристики платы измерения частоты вращения TI1, Trigger

Таблица 12 - Основные технические характеристики модуля сбора и обработки данных

PROGNOST®-SILver

наносится на корпус системы методом наклейки и на Руководство по эксплуатации типографским способом.

Таблица 13- Комплектность средства измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

ТУ 4277-003-98970612-2022 «Системы мониторинга машинного оборудования СММО».

Общество с ограниченной ответственностью «НОВЫЕ ТЕХНОЛОГИИ МОНИТОРИНГА» (ООО «НТМ»)

ИНН 7707613389

Адрес: 127055, г. Москва, Новослободская, д.14/19 стр. 8, эт.1 п II к 1 оф к.

Тел./факс: +7 (495) 937-6022, 937-6023

www.nt-m.ru, e-mail: prognost@nt-m.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» июня 2022 г. № 1369

Лист № 1 Регистрационный № 69485-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры Rosemount 2240

Датчики температуры Rosemount 2240 предназначены для измерений температуры в резервуарах на различных уровнях и уровня раздела жидких сред продукт/подтоварная вода.

Конструктивно датчики температуры Rosemount 2240 состоят из соединенных вместе преобразователя измерительного Rosemount 2240S (далее - ПИ 2240S) и термопреобразователя сопротивления, возможен и их раздельный монтаж. Для соединения применяется трехпроводная или четырехпроводная схема подключения.

Преобразователь измерительный Rosemount 2240S (производства фирмы «Rosemount Tank Radar AB», Швеция) представляет собой многоканальный аналого-цифровой преобразователь, позволяющий измерить сигналы электрического сопротивления чувствительных элементов температуры, а также выполняет функцию преобразователя выходного сигнала Modbus датчика уровня раздела жидких сред продукт/подтоварная вода в выходной сигнал Foundation Fieldbus.

Термопреобразователи сопротивления (производства фирмы Senmatic, Дания) выпускаются в четырех исполнениях: 565 (далее - ТС 565), 566 (далее - ТС 566), 765 (далее -ТС 765), 614 (далее - ТС 614).

ТС 565 - многоточечный термопреобразователь сопротивления, представляющий собой гибкий металлический гофрированный шланг, внутри которого на заданном расстоянии друг от друга расположены чувствительные элементы температуры.

ТС 566 - отличается от ТС565 наличием внутри гофрированного шланга инертного газа - аргона.

ТС 765 - отличается от ТС565 наличием встроенного датчика уровня раздела жидких сред продукт/подтоварная вода, внутри которого может быть расположен первый чувствительный элемент температуры. Датчик уровня раздела жидких сред продукт / подтоварная вода изготавливается в шести модификациях С05, Н05; С10, Н10; С15, Н15 (открытый вид (Н), закрытый вид (С)), которые различаются диапазоном измерений и погрешностью.

ТС 614 - термопреобразователь сопротивления, представляющий собой гибкий стальной кабель-трос с минеральной изоляцией, внутри которого проложены соединительные провода. На конце кабель-троса расположен наконечник, в котором размещены один или два чувствительных элемента. К преобразователю измерительному Rosemount 2240S может подключаться от 1 до 16 шт. ТС 614. ТС 614 выпускается в трех точностных исполнениях.

В качестве чувствительных элементов применяются термопреобразователи сопротивления с НСХ Pt100 по ГОСТ 6651-2009 или для ТС 614 с индивидуальной градуировочной характеристикой по функции Каллендара-Ван Дюзена (КВД).

Принцип действия в режиме измерений температуры основан на изменении электрического сопротивления термопреобразователей сопротивления в зависимости от температуры окружающей их среды, в режиме измерений уровня раздела жидких сред продукт/подтоварная вода - на изменении электрической емкости чувствительного элемента в зависимости от диэлектрической проницаемости этих сред.

Нанесение знака поверки на датчики температуры Rosemount 2240 не предусмотрено.

Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку преобразователя измерительного Rosemount 2240S принятым на предприятии-изготовителе способом и имеет цифровое или буквенно-цифровое обозначение. ТС 565, ТС 566, ТС 765, ТС 614 имеют отдельный индивидуальный заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра термопреобразователя сопротивления, который наносится на маркировочную табличку принятым на предприятии-изготовителе способом.

Общий вид датчиков температуры Rosemount 2240 в зависимости от исполнения термопреобразователя сопротивления представлены на рисунке 1:

• - ПИ 2240S в комплекте с ТС 565 (рисунок 1

• - ПИ 2240S в комплекте с ТС 566 (рисунок 1

• - ПИ 2240S в комплекте с ТС 765 (рисунок 1

• - ПИ 2240S в комплекте с ТС 614 (рисунок 1 г и 1д).



а)                  б)

в)

г)                   д)

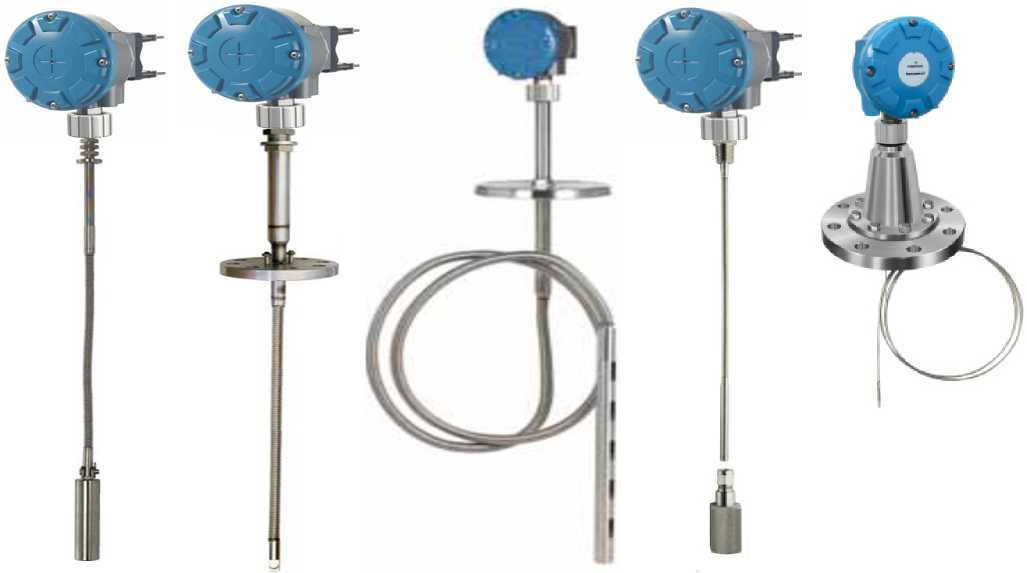

Рисунок 1 - Общий вид датчиков температуры Rosemount 2240

Рисунок 3 - многоточечный термопреобразователь сопротивления 765 с

Рисунок 2 - преобразователь измерительный Rosemount 2240S

датчиком уровня

Пломбирование датчиков температуры Rosemount 2240 не предусмотрено.

Встроенное программное обеспечение (ПО) устанавливается на предприятии-изготовителе и предназначено для обработки измерительной информации, поступающей от чувствительных элементов температуры и датчика уровня.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-

2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики датчиков температуры Rosemount 2240 в комплекте с ТС 565, ТС 566 и ТС 614

Таблица 3 - Метрологические характеристики датчиков температуры Rosemount 2240 в комплекте с ТС 765

Таблица 4 - Основные технические характеристики датчиков температуры Rosemount 2240 в комплекте с термопреобразователями сопротивления

наносится на табличку, прикрепленную к корпусу преобразователя измерительного Rosemount 2240S, принятым на предприятии-изготовителе способом, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Общие сведения» и разделе 3 «Установка датчика» руководства по эксплуатации.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы «Rosemount Tank Radar AB», Швеция

Фирма «Rosemount Tank Radar AB», Швеция

Адрес: Layoutvagen 1, 435 33 Molnlycke, Sweden

Юридический адрес: Box 150, 435 23 Molnlycke, Sweden

Тел.: +46 31 337 00 00, Факс: +46 31 25 30 22

Email: into.rtr@Emerson.com, web: www.rosemount-tankradar.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» июня 2022 г. № 1369

Регистрационный № 72979-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вибропреобразователи АР1077

Вибропреобразователи серии АР10ХХ (далее - датчики) предназначены для измерений вибрационных и ударных ускорений.

Принцип действия датчиков основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.

В конструкции датчиков использована механическая схема с пьезокерамическим элементом, работающим на сдвиг. Датчики имеют несколько исполнений, отличающихся типом соединителя и наличием электрической изоляции основания. Материал корпуса - нержавеющая сталь или титановый сплав. Исполнение с индексом «И» является "фоновым" датчиком, имеет сверхнизкое значение коэффициента преобразования и применяется с датчиком соответствующего исполнения для уменьшения влияния наводок на результат измерений при последующей математической обработке зарегистрированных сигналов.

Структура обозначений датчиков (символы «Х» могут отсутствовать):

АР1077 ХХ- ХХ

тип соединителя

индекс модификации (до двух символов)

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.

Конструктивные особенности модификаций приведены в таблице 1. Внешний вид датчиков приведен на рисунке 1.

Таблица 1

а) АР1077

б) АР1077М

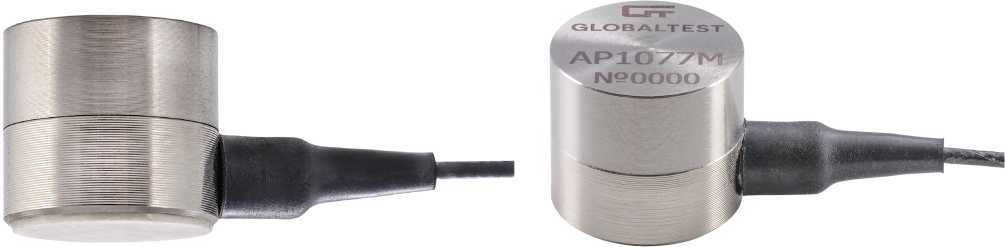

Рисунок 1 - Внешний вид датчика

Пломбирование датчиков не предусмотрено.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641ПС и руководства по эксплуатации АБКЖ.433641РЭ типографским способом в левом верхнем углу.

Таблица 4 - Комплектность средства измерений

приведены в АБКЖ.433641.010РЭ, раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

АБКЖ.433641.10ТУ Вибропреобразователи АР1077. Технические условия.

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс: (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Федеральное государственное унитарное предприятие «Российский федеральный ядер-ный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

E-mail: nio30@olit.vniief.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц №RA.RU.311769

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» июня 2022 г. № 1369

Лист № 1 Регистрационный № 78200-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа бытовые СГ-1

Счетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводе низкого давления.

Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.

Счетчики состоят из: датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя), блока электронного микропроцессорного с элементом питания, пластмассового кожуха.

Счетчики выпускаются в следующих модификациях:

• - вариант 12 серии 01, 02, 05, 06, 07;

• - вариант 15 серии 01, 02;

которые отличаются значением минимального расхода газа, наличием импульсного выхода, конструктивными особенностями и применяемыми комплектующими изделиями.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку счетчиков, расположенную на корпусе.

Общий вид счетчиков с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1-4.

Места пломбировки и нанесения знака поверки представлены на рисунках 5-7.

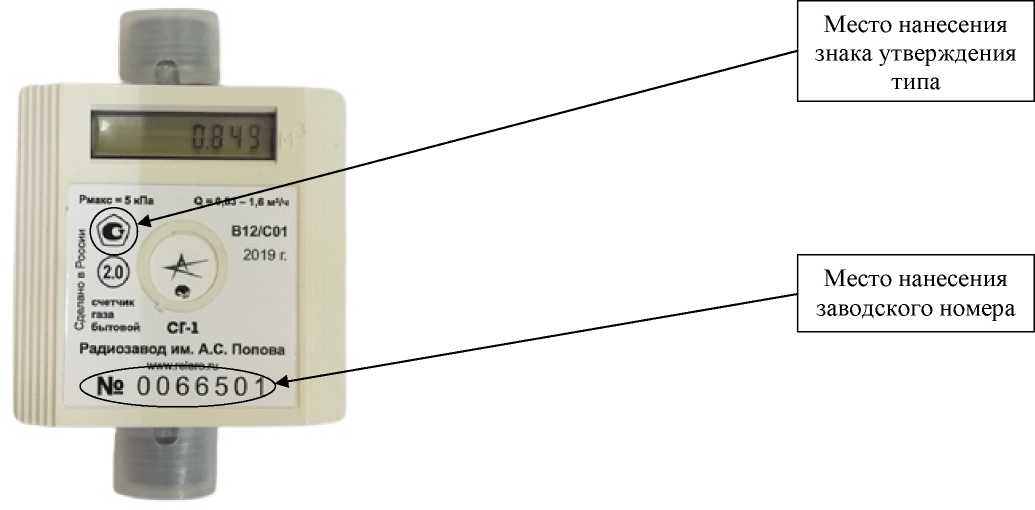

Рисунок 1 - Общий вид счетчиков газа бытовых СГ-1 вариант 12 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения

заводского номера

Место нанесения знака утверждения типа

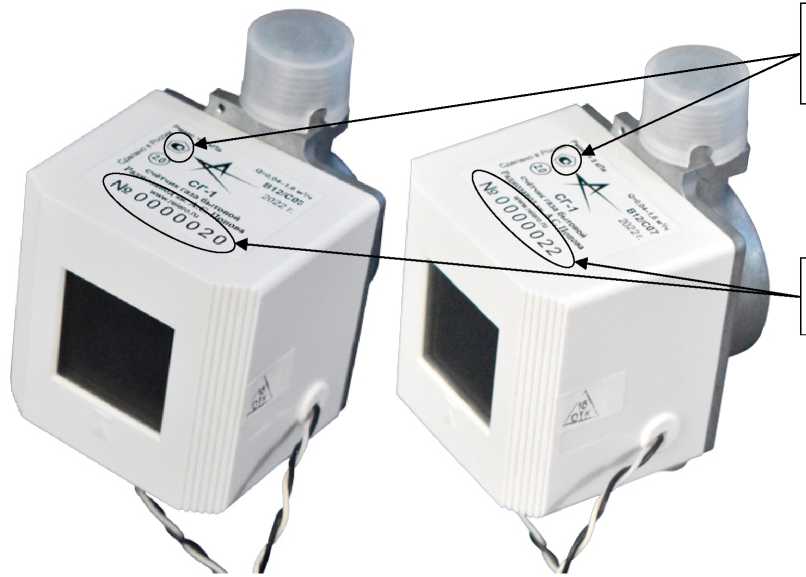

Рисунок 2 - Общий вид счетчиков газа бытовых СГ-1 вариант 12 серии 05, 07 с указанием мест нанесения заводского номера и знака утверждения типа

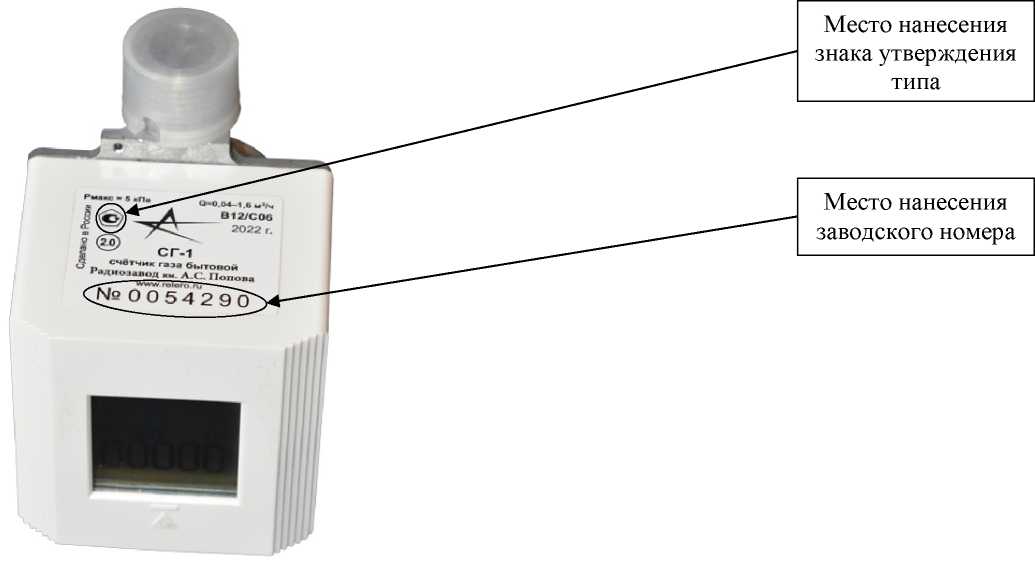

Рисунок 3 - Общий вид счетчиков газа бытовых СГ-1 вариант 12 серия 06 с указанием мест нанесения заводского номера и знака утверждения типа

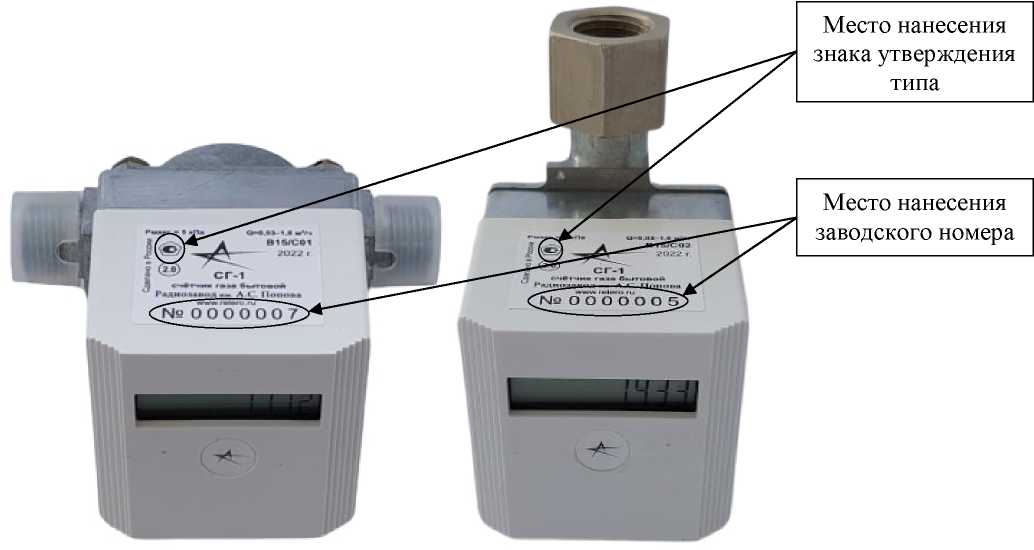

Рисунок 4 - Общий вид счетчиков газа бытовых СГ-1 вариант 15 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа

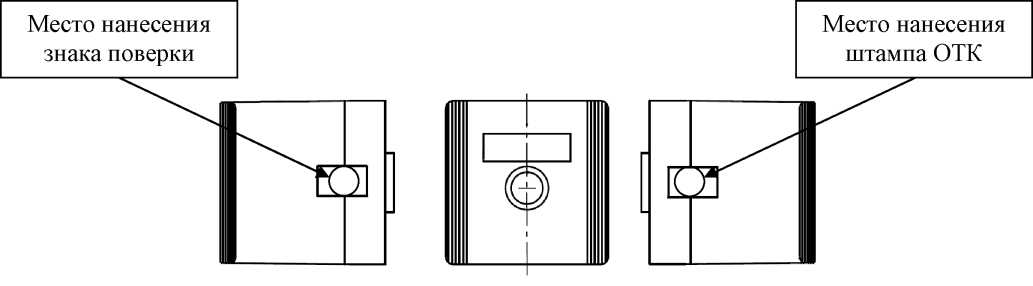

Рисунок 5 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 12 серии 01, 02

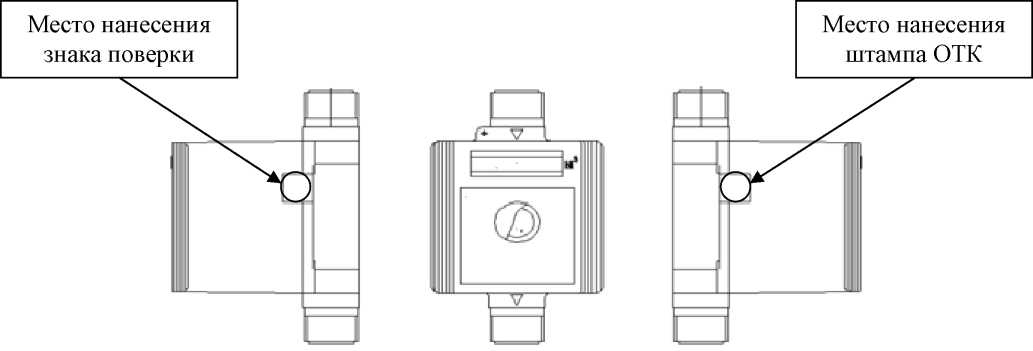

Рисунок 6 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 12 серии 05, 06, 07

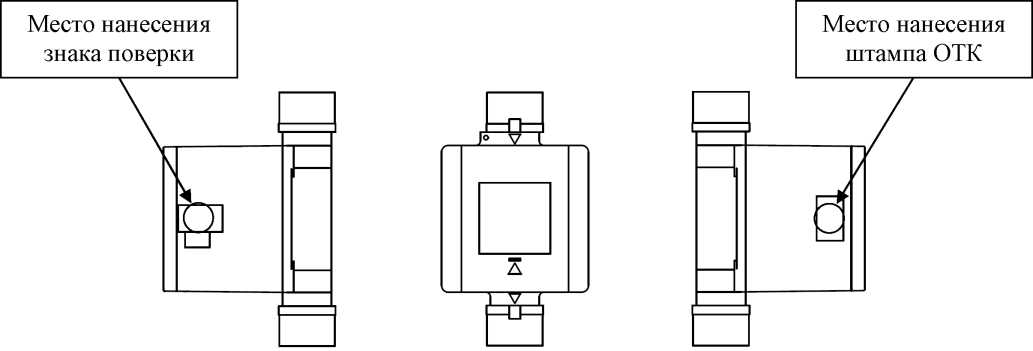

Рисунок 7 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 15 серии 01, 02

Программное обеспечение счетчиков (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти блока электронного микропроцессорного и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.

Метрологически значимой частью ПО счетчиков в зависимости от модификации являются модули: «11201.txt», «1000.txt», «11204.hex» и «11501.txt».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на этикетку счетчиков, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

• ¹ - Для счетчиков предусмотрена только групповая упаковка.

• ² - Поставляется по отдельному договору только эксплуатирующим организациям.

приведены в разделе 2 «Использование по назначению» документа ЯШИУ.407369.001 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации», в разделе 2 ЯШИУ.407369.001-12.04 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации», в разделе 2 ЯШИУ.407369.001-15.01 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации».

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ЯШИУ.407369.001 ТУ «Счетчик газа бытовой СГ-1. Технические условия»

Акционерное общество Омское производственное объединение «Радиозавод им. А.С. Попова» (РЕЛЕРО) (АО ОмПО «Радиозавод им. А.С. Попова» (РЕЛЕРО))

Адрес: 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195

Производственная площадка (место осуществления деятельности): 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195

ИНН 5508000095

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311670
