ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные «Спутник-Массомер НТ.1»
Назначение средства измеренийУстановки измерительные «Спутник-Массомер НТ.1» (далее - установки) предназначены для измерений массы и массового расхода скважинной жидкости (сырой нефти) в составе нефтегазоводяной смеси, массы и массового расхода жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям.
Описание средства измеренийПринцип действия установок основан на измерениях массы и массового расхода скважинной жидкости (сырой нефти) в составе нефтегазоводяной смеси, массы и массового расхода жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе.
Установки состоят из блока контроля и управления (далее - БКУ) и блока технологического (далее - БТ).
Установки могут изготавливаться как в стационарном, так и в мобильном варианте исполнения, рассчитанном для подключения одной скважины. При изготовлении установок в мобильном варианте, блок БТ (вариант исполнения установок для подключения одной скважины) и блок БКУ устанавливаются в кузове прицепа или автомобиля, либо на шасси прицепа или автомобиля.
В состав БКУ входят силовой шкаф, блок измерений и обработки информации (далее -БИОИ).
В состав БТ, в зависимости от исполнения, входят средства измерений (далее - СИ): массы и массового расхода жидкости и газа, объемные счетчики-расходомеры газа в газовой линии, поточный влагомер, датчики давления, температуры, загазованности, пожарной сигнализации и оборудование: защита от несанкционированного доступа, емкость сепарационная (далее - ЕС), переключающие и регулирующие устройства, трубопроводы с запорной и регулирующей арматурой.
В зависимости от конструкции, комплектации средствами измерений и оборудованием установки выпускаются в четырех исполнениях:
-
- исполнение 1 - с массовым счетчиком-расходомером жидкости, поточным влагомером в жидкостной линии и массовым счетчиком-расходомером газа в газовой линии;
-
- исполнение 2 - с массовым счетчиком-расходомером жидкости, без поточного влагомера в жидкостной линии и массовым счетчиком-расходомером газа в газовой линии;
-
- исполнение 3 - с массовым счетчиком-расходомером жидкости, поточным влагомером в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;
-
- исполнение 4 - с массовым счетчиком-расходомером жидкости, без поточного влагомера в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;
Установки в разных исполнениях измеряют массу и массовый расход жидкости, массу и массового расход обезвоженной нефти, объем и объемный расход газа, приведенные к стандартным условиям в автоматическом режиме с учетом:
-
- введенных в программу БИОИ значений плотности воды и нефти, измеренных стандартизованными методами в лабораторных условиях;
-
- поправок на давление и температуру рабочей среды;
-
- газосодержания рабочей среды.
Перечень основных и дополнительных СИ, которыми комплектуются исполнения установок, приведен в таблице 1 и 1.1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.
Таблица 1 - Перечень основных СИ, которыми комплектуются модификации установок
|
Наименование средства измерений |
Регистрационный номер |
|
Счетчики-расходомеры массовые «Micro Motion» |
45115-16 |
|
Счетчики-расходомеры массовые ROTAMASS |
27054-14 |
|
Расходомеры массовые Promass |
15201-11 |
|
Счетчики-расходомеры массовые СКАТ |
60937-15 |
|
Счетчик жидкости массовый МАСК |
12182-09 |
|
Счетчик-расходомер массовый ЭЛМЕТРО-Фломак |
47266-11 |
|
Массовый кориолисовый расходомер ЭМИС-МАСС 260 |
42953-15 |
|
Расходомеры-счетчики массового расхода и массы жидкости ЭРМАСС.НТ |
70585-18 |
|
Вихревой расходомер-счетчик газа ЭРВИП.НТ |
60269-15 |
|
Датчик расхода газа ДРГ.М |
26256-06 |
|
Счетчики газа вихревые СВГ |
13489-13 |
|
Контроллер универсальный МИКОНТ-186 |
54836-13 |
|
Прибор вторичный теплоэнергоконтроллер ИМ-2300 |
14527-11 |
|
Преобразователи расчетно-измерительные ТЭКОН-19 |
61953-15 |
|
Влагомер сырой нефти ВСН-АТ |
42678-09 |
|
Влагомер сырой нефти ВСН-ПИК |
59365-14 |
|
Влагомер сырой нефти ВСН-2 |
24604-12 |
|
Системы измерений количества жидкости и газа R-АТ-ММ/D/PIK |
46883-11 |
|
Системы измерений количества жидкости и газа R-АТ-ММ/FS |
50171-12 |
|
Системы измерений количества жидкости и газа R-АТ-ММ |
39821-13 |
|
Преобразователи измерительные контроллеров программируемые I-7000, I-8000, M-7000 |
20993-06 |
|
Модули контроллерные МК-400 |
24642-03 |
|
Контроллеры на основе измерительных модулей SCADAPack |
16856-08 |
|
Контроллеры измерительные АТ-8000 |
42676-09 |
|
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix 1 |
42664-09 |
|
Контроллеры измерительные R-AT-MM |
43692-10 |
|
Контроллеры измерительные R-AT-MM |
61017-15 |
|
Контроллеры механизированного куста скважин КМКС |
50210-12 |
|
Контроллеры измерительные Direct Logic |
17444-11 |
|
Контроллеры программируемые DirectLOGIR, МТС^Ю^ Productivity, Productivity3000, Protos X, Trminator |
45466-16 |
|
Устройства программного управления «TREI-5B» |
31404-08 |
|
Системы управления модульные B&R X20 |
57232-17 |
|
Комплекс программно-технический «Мега» |
48782-11 |
|
Комплекс многофункциональный прграммно-технический «Инфолук» |
56369-14 |
|
Комплексы автоматики и телемеханики многофункциональные программнотехнические «Сфера-1» |
58647-14 |
|
Комплексы многофункциональные программно-технические «Орбита» |
53630-13 |
Таблица 1.1 - Перечень дополнительных СИ__________________________________________
_________________________Наименование средства измерений________________________
Измерительные преобразователи давления, с диапазоном измерения от 0 до 6,0 МПа и пределами допускаемой приведенной погрешности не более ± 0,5%, аналоговый токовый выходной сигнал 4-20мА_________________________________________________________
Измерительные преобразователи температуры, с диапазоном измерений 0-100°С и пределами допускаемой абсолютной погрешности не более ± 0,5°С, аналоговый токовый выходной сигнал 4-20мА_________________________________________________________
Манометры показывающие с пределами измерений 0-6,0 МПа, класс точности не ниже 1,5 Термометры показывающие с пределами измерений 0-100°С, абсолютная погрешность ±0,5°С

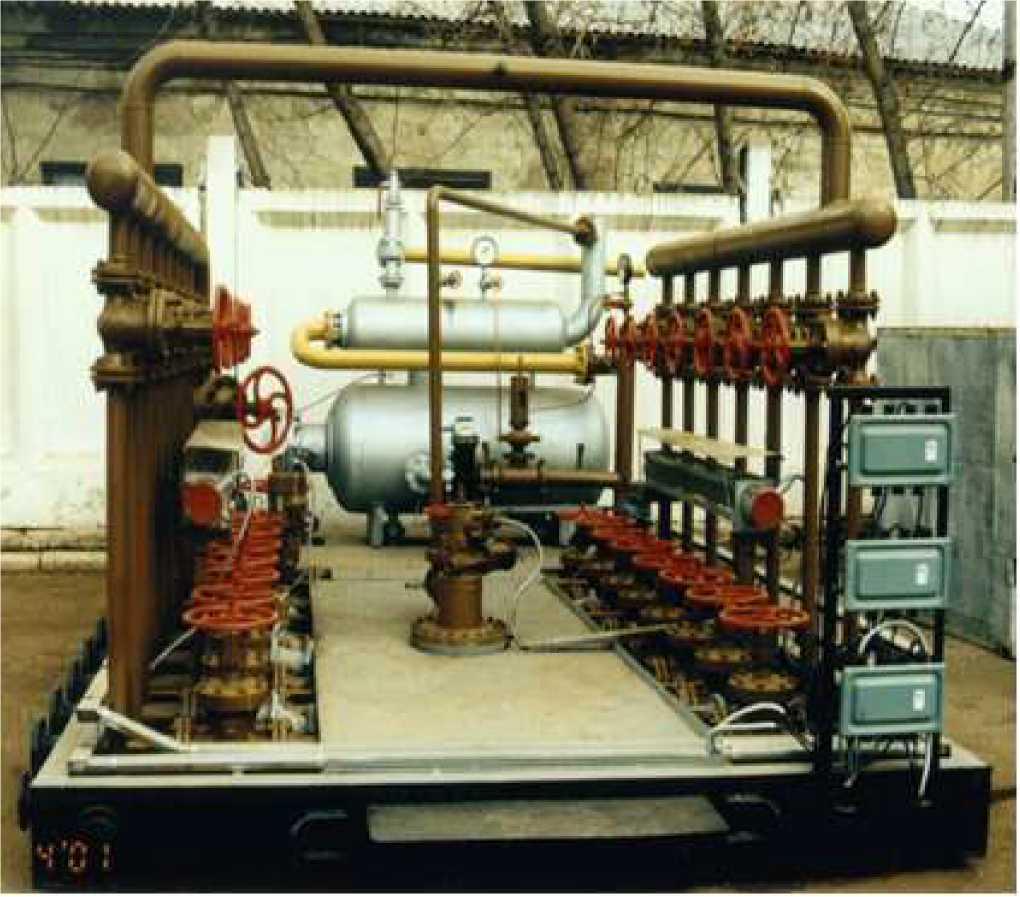

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование установок измерительных «Спутник-Массомер НТ.1» не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) для установок состоит из программнотехнического комплекса «Мега» или устройства обработки информации измерительной системы R-АТ-ММ, комплекса многофункционального программно-технического «Инфолук», МПТК «Орбита», Систем управления модульных B&R X20.
Уровень защиты программного обеспечения «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
г |
начение | ||
|
Ротор |
Mega ОРС-сервер |
R-АТ-ММ |
Infolook.Polling | |
|
Идентификационное наименование ПО |
Цикломашина опроса «Ротор» |
Меда ОРСDA Server |
DebitCalc |
Infolook.Polling |
|
Номер версии (идентификационный номер) ПО |
10ХХ.Хсборка ХХХ* |
10Х.Х.Х.ХХ Х* |
VO.1 |
1.00.5036.24320 |
|
Цифровой идентификатор ПО |
790413С09D058 BD0A7E70DB8 B8C65B73 |
23C6EA04092 9354C928D66 FCF66D40D4 |
3a0442256a3abe0f 64a7c4e927160bd3 |
41С7972ВВ766F B745D36B393A8 8B5800 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
md5 |
md5 |
md5 |
md5 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение | ||
|
МПТК «Орбита» |
Системы управления модульные B&R X20 | ||
|
Идентификационное наименование ПО |
АРМ наладчика системы «Орбита» |
АРМ опроса системы «Орбита» |
B&R Automation Studio |
|
Номер версии (идентификационный номер) ПО |
2.5.1.3.7 |
2.5.1.85 |
Не ниже V 2.6 |
|
Цифровой идентификатор ПО |
С6С0ИАСС65С911 А44С8D94ECA91F0 C61 |
5С9735EС77009F982 8501862BB2F9A8D |
Номер версии |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
md5 |
md5 |
- |
Метрологические и основные технические характеристики установок приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений среднесуточного массового расхода сырой нефти, в зависимости от варианта исполнения установок, т/сут: -для стационарных установок - для мобильных установок |
от 0,1 до 3000 от 0,1 до 300 |
|
Пределы допускаемой относительной основной погрешности измерений массы и массового расхода сырой нефти, % |
±2,5 |
|
1 |
2 |
|
Пределы допускаемой относительной основной погрешности измерений массы и массового расхода сырой нефти без учета воды при содержании воды (в объемных долях), %:
|
±6 ±15 не нормируется |
|
Пределы допускаемой относительной основной погрешности измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, % |
±5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Параметры |
|
Рабочая среда |
сырая нефть |
|
Температура рабочей среды, °С |
от 5 до 60 |
|
Вязкость жидкости, мм2/с, не более |
50 |
|
Давление рабочей среды, МПа (кгс/см2), не более |
4,0 (40) |
|
Плотность обезвоженной нефти, кг/м3 |
от 700 до 900 |
|
Плотность пластовой воды, кг/м3 |
от 1000 до 1200 |
|
Диапазон значений объемной доли пластовой воды в жидкости, % |
от 0 до 97 |
|
Содержание парафина, объемная доля, %, не более |
7 |
|
Содержание механических примесей, массовая доля, %, не более |
0,05 |
|
Содержание сероводорода, объемные доли, не более, % |
2 |
|
Газовый фактор, м3/т, в зависимости от пропускной способности установок |
150; 200; 300; 1500; 3000 |
|
Род тока |
переменный |
|
Напряжение, В |
380/220 |
|
Отклонение напряжения питания сети, % |
от -15 до +10 |
|
Частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВА, не более |
20 |
|
Коммуникационные каналы: - RS485 - RS 232S/485 |
протокол Modbus (мастер) протокол Modbus (подчиненный) |
|
Количество подключаемых скважин
|
от 1 до 14 1 |
|
Диаметр подсоединительных трубопроводов, мм, не менее |
50 |
|
Температура окружающего воздуха, °С У1 УХЛ1 |
от - 45 до +40 от -60 до +40 |
|
Относительная влажность, %, не более |
80 |
|
Средняя наработка на отказ по функциям измерений и определений параметров, ч, не менее |
34500 |
|
Среднее время восстановления работоспособного состояния оборудования, ч, не более |
8 |
|
Срок службы, лет |
20 |
наносится в левом верхнем углу титульных листов руководства по эксплуатации и паспорта установок типографским способом, на таблички блока технологического, блока контроля и управления - методом аппликации или шелкографией.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка измерительная «Спутник-Массомер НТ1 » в комплекте: Блок технологический БТ Блок контроля и управления БКУ |
1 шт. 1 шт. | |
|
Установки измерительные «Спутник-Массомер НТ.1». Руководство по эксплуатации |
НТ1.00.00.00.000 РЭ |
1 экз. |
|
Установки измерительные «Спутник-Массомер НТ.1». Паспорт. |
НТ1.00.00.00.000 ПС |
1 экз. |
|
«Инструкция. ГСИ. Установки измерительные «Спутник-Массомер НТ.1». Методика поверки» |
МП 0501-9-2016 |
1 экз. |
осуществляется по документу МП 0501-9-2016 «Инструкция. ГСИ. Установки измерительные «Спутник-Массомер НТ.1». Методика поверки», утвержденному ФГУП «ВНИИР» 23 августа 2016 года.
Основные средства поверки:
-
- эталоны 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %.
-
- эталоны 2-го разряда по ГОСТ 8.637 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте установок измерительных «Спутник-Массомер НТ.1» в виде оттиска поверительного клейма или наклейки.
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса сырой нефти. Методика измерений с применением установок измерительных «Спутник-Массомер НТ.1», утвержденном ФГУП «ВНИИР» 12.12.2017 года (свидетельство об аттестации МИ № 01.00257-2013/19509-17 от 12.12.2017 г.).
Нормативные и технические документы, устанавливающие требования к установкам измерительным «Спутник-Массомер НТ.1»ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»
ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования»
ТУ 3667-007-77852729-2016 Установки измерительные «Спутник-Массомер НТ.1». Технические условия
ИзготовительОбщество с ограниченной ответственностью Инженерно-Производственное Предприятие «Новые Технологии» (ООО ИПП «Новые Технологии»)
ИНН 0274106520
Адрес: 450106, Республика Башкортостан, г. Уфа, ул.Менделеева, 114
Тел.: 8 (347) 293-93-33
Е-mail: nt@tech-new.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А
Тел.: (843)272-70-62, факс: 272-00-32
Е-mail: vniirpr@bk.ru
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
