Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12 мкм

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 октября 2018 г.                                             _Ио 2197

Москва

Об утверждении государственной поверочной схемы

для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании Плана разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2017 г. № 3021, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единицы средней мощности лазерного излучения (ГЭТ 28-2016), средств измерений средней мощности лазерного излучения в диапазоне от Г10'¹⁵ до Г10'¹⁰Вт в диапазоне длин волн от 0,3 до 12,0 мкм и энергии импульсного лазерного излучения в диапазоне от Г1 О*⁵ до 10 Дж в диапазоне длин волн от 0,3 до 12,0 мкм и вводится в действие с 1 января 2019 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.275-2016 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».

• 4.  ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 0OE1036ECDC011E78ODAE0071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2018 г. № 2197

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СРЕДНЕЙ МОЩНОСТИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ И ЭНЕРГИИ ИМПУЛЬСНОГО ЛАЗЕРНОГО ИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ДЛИН ВОЛН от 0,3 до 12,0 мкм

Государственная поверочная схема распространяется на средства измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм и устанавливает порядок передачи единицы средней мощности лазерного излучения от государственного первичного эталона при помощи вторичных и рабочих эталонов 1-го разряда (РЭ 1-го разряда) средствам измерений с указанием погрешностей и основных методов передач единиц величин.

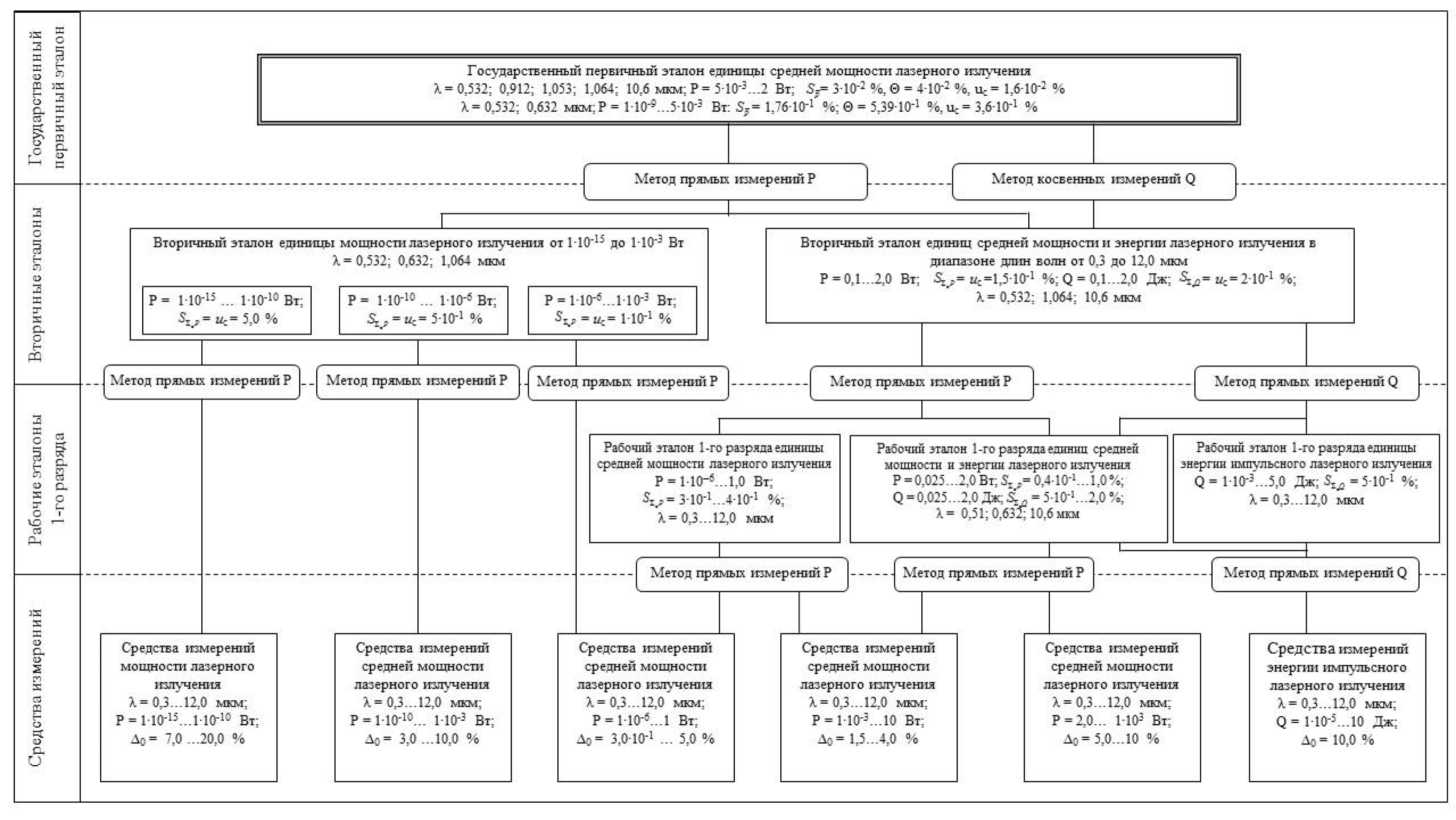

Графическая часть Государственной поверочной схемы для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм представлена в приложении А.

• 2.1 В настоящем документе применены следующие сокращения:

ГПЭ СМ — Государственный первичный эталон единицы средней мощности лазерного излучения;

НСП — неисключенная систематическая погрешность;

СКО — среднее квадратическое отклонение результатов измерений.

• 2.2 В настоящем документе применены следующие обозначения: P — средняя мощность лазерного излучения;

Q — энергия импульса лазерного излучения;

S — среднее квадратическое отклонение результата воспроизведения единицы средней мощности лазерного излучения;

0  — неисключенная систематическая погрешность результата

воспроизведения единицы средней мощности лазерного излучения;

uc — суммарная стандартная неопределенность измерений.

• 3.1 ГПЭ СМ состоит из комплекса следующих технических средств:

• - источники лазерного излучения;

• - эталонный калориметрический измерительный преобразователь;

• - оптическую систему;

• - блок электрической калибровки;

• - трап-детектор;

• - нановольтметр;

• - мультиметр.

• 3.2 Диапазон измерений средней мощности лазерного излучения P, в котором воспроизводится единица, составляет:

от 540^-3 до 2 Вт на длинах волн 1 0,532; 0,912; 1,053; 1,064 и 10,6 мкм;

от 1 • 10^-9 до 540^-3 Вт на длинах волн 1 0,532; 0,632.

• 3.3 ГПЭ СМ обеспечивает воспроизведение единицы с СКО:

в диапазоне от 540^-3 до 2 Вт: 3,040^-2 %;

в диапазоне от 10^-9 до 540^-3 Вт: 1,76 • 10^-1 %;

НСП:

в диапазоне от 540^-3 до 2 Вт: 4,0 •Ю^-2 %;

в диапазоне от 10^-9 до 540^-3 Вт: 5,39 •Ю^-1 %;

с суммарной стандартной неопределенностью u с:

в диапазоне от 540^-3 до 2 Вт: 1,6 • 10^-2 %;

в диапазоне от 10^-9 до 540^-3 Вт: 3,640^-1 %.

• 3.4 ГПЭ СМ применяют для передачи единицы средней мощности лазерного излучения вторичным эталонам методами прямых и косвенных измерений.

• 4 Вторичные эталоны

• 4.1.1 В качестве вторичного эталона применяют комплекс, состоящий из стабилизированных лазеров непрерывного режима работы на длинах волн 0,532, 1,064 и 10,6 мкм; средства измерений средней мощности лазерного излучения в диапазоне от 0,1 до 2,0 Вт и устройства, позволяющего формировать импульс с энергией лазерного излучения от 0,1 до 2,0 Дж, частотомера, системы электрической градуировки средства измерений средней мощности; системы контроля относительного уровня средней мощности; системы регистрации и обработки информации.

Единица энергии вычисляется из произведения единицы мощности (Ватт), переданной от ГПЭ СМ, и единицы времени (секунда), переданной от Государственного первичного эталона единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018.

• 4.1.2 Суммарная погрешность, выраженная в виде СКО единицы средней мощности лазерного излучения 5^, не превышает 1,5-10^-1 %, суммарная погрешность, выраженная в виде СКО единицы энергии импульсного лазерного излучения S_{s Q}, не превышает 2,0-10^-1 %.

• 4.1.3 Суммарная стандартная неопределенность измерений единицы средней мощности лазерного излучения и_с не превышает 1,5-10^-1 %, суммарная стандартная неопределенность измерений единицы энергии импульсного лазерного излучения и_с не превышает 2,0-10^-1 %.

• 4.1.4 Вторичный эталон применяют для передачи методом прямых измерений единицы средней мощности лазерного излучения рабочему эталону 1-го разряда единицы средней мощности лазерного излучения, рабочему эталону 1-го разряда средней мощности лазерного излучения и энергии импульсного лазерного излучения, для передачи методом прямых измерений единицы энергии лазерного излучения рабочему эталону 1-го разряда единицы энергии импульсного лазерного излучения, рабочему эталону 1-го разряда единиц средней мощности лазерного излучения и энергии импульсного лазерного излучения.

• 4.2.1 В качестве вторичного эталона применяют комплекс, состоящий из стабилизированных лазеров непрерывного режима работы на длинах волн 0,532; 0,632 и 1,064 мкм; средств измерений средней мощности лазерного излучения в диапазоне от V10^-15 до V10^-3 Вт; системы ослабителей мощности лазерного излучения, системы контроля относительного уровня мощности лазерного излучения; системы регистрации и обработки информации.

• 4.2.2 Суммарная погрешность, выраженная в виде СКО единицы мощности лазерного излучения S_YoP: для диапазона от V10^-15 до V10^-10 Вт не превышает 5,0 %; для диапазона от V10^-10 до V10^-6 Вт не превышает     540^-1

%; для диапазона от V10^-6 до V10^-3 Вт не превышает 1-10’¹ %.

• 4.2.3 Суммарная стандартная неопределенность измерений единицы мощности лазерного излучения и_с: для диапазона от V10^-15 до V10^-10 Вт не превышает 5,0 %; для диапазона от V10^-10 до V10^-6 Вт не превышает 540^-1 %; для диапазона от V10^-6 до V10^-3 Вт не превышает 1-10"¹ %.

• 4.2.4 Вторичный эталон применяют для поверки средств измерений мощности лазерного излучения в диапазоне мощности от V10^-6 до 1 Вт; средств измерений мощности лазерного излучения в диапазоне мощности от 10^-3 до 10¹⁰ Вт; средств измерений мощности лазерного излучения в диапазоне мощности от 10^-10 до 10^-15 Вт.

• 5.1 РЭ 1-го разряда единиц средней мощности и энергии лазерного излучения

  • 5.1.1 В качестве РЭ 1-го разряда применяют комплекс, состоящий из стабилизированных лазеров непрерывного режима работы на длинах волн 0,51, 0,63 и 10,6 мкм; средств измерений средней мощности лазерного излучения от 0,025 до 2,0 Вт и затвора для формирования импульса с энергией лазерного излучения от 0,025 до 2,0 Дж.

  • 5.1.2 Суммарная погрешность РЭ 1-го разряда, выраженная в виде СКО:

а) единицы средней мощности лазерного излучения S , составляет от 0,4-10^-1 до 1,0 %;

б) единицы энергии импульсного лазерного излучения S , составляет от 5-10^-1 до 2,0 %.

• 5.1.3 РЭ 1-го разряда единиц средней мощности и энергии лазерного излучения применяют для поверки средств измерений мощности лазерного излучения в диапазоне мощности от V10^-3 до 10 Вт; средств измерений мощности лазерного излучения в диапазоне мощности от 2 до V10³ Вт; средств измерений энергии импульсного лазерного излучения в диапазоне энергий от V10^-5 до 10 Дж.

• 5.2 РЭ 1-го разряда единицы средней мощности лазерного излучения

  • 5.2.1 В качестве РЭ 1-го разряда применяют комплекс, работающий в спектральном диапазоне от 0,3 до 12,0 мкм и состоящий из стабилизированных лазеров и средств измерений средней мощности лазерного излучения от 1-10^-6 до 1,0 Вт.

  • 5.2.2 Суммарная погрешность РЭ 1-го разряда, выраженная в виде СКО единицы средней мощности лазерного излучения S_{s Р}, составляет от 3-10^-1 до 4,0-10^-1 %.

  • 5.2.3 РЭ 1-го разряда единицы средней мощности лазерного излучения применяют для поверки средств измерений мощности лазерного излучения в диапазоне мощности от 1-10^-6 до 1,0 Вт; средств измерений мощности лазерного излучения в диапазоне мощности от V10^-3 до 10 Вт.

• 5.3 РЭ 1-го разряда единицы энергии импульсного лазерного излучения

  • 5.3.1 В качестве РЭ 1-го разряда применяют комплекс, работающий в спектральном диапазоне от 0,3 до 12,0 мкм и состоящий из комплекта импульсных лазеров и средств измерений энергии импульсного лазерного излучения от 1 -10^-3 до 5,0 Дж.

  • 5.3.2 Суммарная погрешность РЭ 1-го разряда, выраженная в виде СКО единицы энергии лазерного излучения S_{s Q}, составляет 5-10^-1 %.

  • 5.3.3 РЭ 1-го разряда единицы энергии импульсного лазерного излучения применяют для поверки средств измерений энергии импульсного лазерного излучения в диапазоне энергии от V10^-5 до 10 Дж.

• 6.1 В качестве средств измерений применяют:

а) средства измерений мощности лазерного излучения в диапазоне мощности от V10^-15 до V10^-10 Вт в диапазоне длин волн от 0,3 до 12,0 мкм;

б) средства измерений средней мощности лазерного излучения в диапазоне мощности от V10^-10 до V10^-3 Вт в диапазоне длин волн от 0,3 до 12,0 мкм;

в) средства измерений средней мощности лазерного излучения в диапазоне мощности от V10^-6 до 1 Вт в диапазоне длин волн от 0,3 до 12,0 мкм;

г) средства измерений средней мощности лазерного излучения в диапазоне мощности от V10^-3 до 10 Вт в диапазоне длин волн от 0,3 до 12,0 мкм;

д) средства измерений средней мощности лазерного излучения в диапазоне мощности от 2 до V10³ Вт в диапазоне длин волн от 0,3 до 12,0 мкм;

е) средства измерений энергии импульсного лазерного излучения в диапазоне энергии от V10^-5 до 10 Дж в диапазоне длин волн от 0,3 до 12,0 мкм.

• 6.2 Пределы допускаемых относительных погрешностей Д_о средств измерений составляют от 3,0 -10^-1 до 20,0 %.
