МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№     2559_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ОТ « 30 »    ноября__2023 Г. № 2559

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» ноября 2023 г. № 2559

Лист № 1

Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «КАСКАД-СИСТЕМА»

Системы измерительные «КАСКАД-СИСТЕМА» (далее - системы) предназначены для измерений виброперемещения, виброскорости, виброускорения абсолютной вибрации, виброперемещения относительной вибрации, частоты вращения, относительного линейного перемещения, угла наклона, сигналов силы постоянного и переменного электрического тока, сигналов напряжения постоянного и переменного электрического тока, частоты импульсных сигналов, а также для регистрации и отображения результатов измерений и расчетных величин. Описание средства измерений

Функционально система состоит из измерительных каналов (ИК):

- ИК виброперемещения абсолютной вибрации;

- ИК виброскорости абсолютной вибрации;

- ИК виброускорения абсолютной вибрации;

- ИК виброперемещения относительной вибрации;

- ИК частоты вращения;

- ИК относительного линейного перемещения;

- ИК угла наклона;

- ИК силы постоянного электрического тока;

- ИК силы переменного электрического тока;

- ИК напряжения постоянного электрического тока;

- ИК напряжения переменного электрического тока;

- ИК частоты импульсных сигналов.

ИК системы состоят из:

а) первичных измерительных преобразователей (ПИП):

- вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, регистрационный номер средства измерений в Федеральном информационном фонде (рег. № 85778-22);

- вибропреобразователи серии ВК-310, рег. № 78207-20;

- вибропреобразователи скорости серии ВК-310, рег. № 77663-20;

- приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА»,

рег. № 86541-22;

- приборы для измерения относительной вибрации ВК-306, рег. № 84040-21;

- тахометр ВК-307, рег. № 30951-11;

- приборы для измерения линейного перемещения ВК-306, рег. № 56322-14;

- приборы для измерения линейного перемещения ВК-308 (технические условия ВТПР.421411.038 ТУ);

- приборы для измерения угла наклона ВК-600 (инклинометр) (ВТПР.401229.040 ТУ);

- вибропреобразователи МВ-43, рег. № 16985-08;

- вибропреобразователи МВ-44, рег. № 21349-06;

- вибропреобразователи МВ-47, рег. № 41842-09;

- преобразователи перемещений ВП, рег. № 41665-09;

- акселерометры серий 333, 351, 352, 353, 357 и 393, рег. № 76059-19;

- акселерометры пьезоэлектрические моделей 355В02, 355В03, 355В04, 355В12, 355В33, 355А40, рег. № 49217-12;

- преобразователи пьезоэлектрические серии 600, рег. № 79955-20;

- аппаратура «Вибробит 100», рег. № 50585-12;

- аппаратура «Вибробит 300», рег. № 50586-12;

- аппаратура «Вибробит 400», рег. № 57879-14;

- системы вибромониторинга и температуры RONDS, рег. № 85771-22;

- датчики уклона S170C, рег. № 81887-21;

б) вторичная часть системы включает:

- модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, рег. № 61628-15;

- преобразователи напряжения измерительные L-CARD, рег. № 70108-17;

- установки измерительные LTR, рег. № 78771-20;

• - модули аналогового ввода МВ210-101, рег. № 76920-19;

• - модули аналогового ввода МВ110, рег. № 51291-12;

• - модули аналогового вывода МУ210-502, МУ110, плата L-780M (ТУ 26.51.70-04046526536-2022);

• - модули дискретного ввода/вывода МК210, МВ210, МУ210, МК110, МУ110, (ТУ 26.51.70-019-46526536-2017);

• - модули автоматики серии NL, рег. № 75710-19;

• - устройства коммутации.

ИК силы постоянного электрического тока, силы переменного электрического тока, напряжения постоянного электрического тока, напряжения переменного электрического тока, частоты импульсных сигналов не включают ПИП и состоят только из компонентов вторичной части системы.

Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания, барьеры искробезопасности, при установке ПИП в опасных зонах. Преобразований измерительной информации в устройствах коммутации не происходит.

Контроль за работой оборудования системы осуществляется с рабочей станции (РС), выполненной на базе ПЭВМ, которая позволяет получать результаты измерений.

Заводской номер наносится на шильдик с производственными данными в виде цифрового обозначения, состоящего из 6 арабских цифр и года выпуска, расположенный на задней стороне корпуса стойки управления.

Общий вид стойки управления системы представлены на рисунке 1.

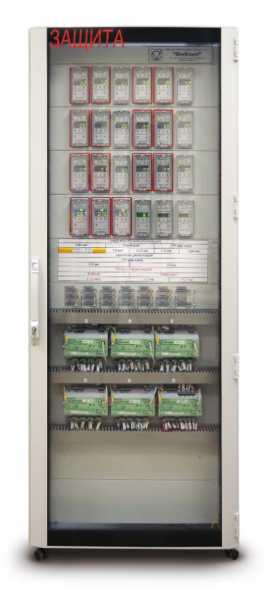

Рисунок 1 - Общий вид стойки управления

Пломбирование системы не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Работа системы осуществляется под управлением программного обеспечения (ПО) программный комплекс «ВиКонт Сфера» в среде операционной системы MS «Windows» или в среде Linux-подобной операционной системы в составе программных средств «ВиКонт Сфера Бастион», обеспечивающих циклический сбор измерительной информации от ИК системы, расшифровку полученной информации и ее обработку, «ВиКонт Сфера Клиент» обеспечивающих доступ к результатам обработки информации, приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении, и ряда других обеспечивающих связь с удаленными пользователями, реализацию режимов градуировки и тестирования (поверки) ИК системы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

В таблицах 2-9 указаны предельные значения характеристик ИК, конкретные значения диапазона измерений, частотного диапазона и погрешности указываются в сопроводительной документации на ИК для каждого типа используемых ПИП и ВИК.

Таблица 2 -Метрологические характеристики системы

Таблица 10 - Основные технические характеристики

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

приведены в разделе 1 руководства по эксплуатации ВТПР.421451.001 РЭ «Системы измерительные «КАСКАД-СИСТЕМА».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ВТПР.421451.001 ТУ Системы измерительные «КАСКАД-СИСТЕМА». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)

ИНН 7726553463

Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2

Телефон: +7 (495) 122-25-27

Факс: +7 (495) 122-27-86

E-mail: info@vicont.ru

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)

ИНН 7726553463

Адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2

Телефон: +7 (495) 122-25-27

Факс: +7 (495) 122-27-86

E-mail: info@vicont.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС»)

Адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2

Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)

Web-сайт: http://tms-cs.ru/

Е-mail: mb.tuev@tms-cs.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: + 7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» ноября 2023 г. № 2559

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры КТМ Дельтапаскаль

Назначение средства измерений

Счётчики-расходомеры КТМ Дельтапаскаль (далее - расходомеры) предназначены для измерения объёмного (массового) расхода жидкости, пара и газа.

Описание средства измерений

Принцип измерений основан на зависимости перепада давления перед и после профиля зонда, измерении его преобразователем дифференциального давления и преобразования этого значения в значение объёмного (массового) расхода.

Расходомер состоит из корпуса измерительного (зонда), клапанного блока, термопреобразователя сопротивления (по заказу), датчика абсолютного давления (по заказу) и блока обработки информации, совмещённого с преобразователем дифференциального давления.

Корпус измерительный состоит из D-образного профиля, разделителя, камеры высокого давления, корпуса, крепёжного элемента и заглушки. D-образный профиль имеет внутри в зависимости от типоразмера два или три герметичных канала для передачи высокого и низкого давления. Длина зонда может меняться в зависимости от типоразмера. Также в профиле зонда выполнено определённое, для данного типоразмера, количество отверстий, предназначенных для передачи повышенного и пониженного давлений, осреднённых по диаметру трубопровода, в соответствующие каналы высокого и низкого давлений. При установке расходомера в трубе округлая часть профиля зонда позиционируется навстречу движению потока жидкости, газа или пара. Разделитель имеет определённый, для каждой ширины профиля зонда, размер. В зависимости от стороны и способа подключения, на разделителе установлены элементы технологического соединения клапанного блока и преобразователя дифференциального давления в составе блока обработки информации, также на нём имеется место для установки термопреобразователя сопротивления.

Блок обработки информации (БОИ), совмещённый с преобразователем дифференциального давления, осуществляет измерение перепада давления и преобразования этого значения в значение расхода. Блок обработки информации, при наличии соответствующих опций, может вычислять скомпенсированный по температуре и давлению расход (с учётом измерений температуры и давления). При подключении дополнительного термопреобразователя сопротивления, блок обработки информации может вычислять потреблённое количество тепловой энергии.

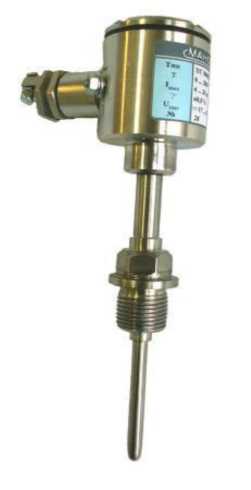

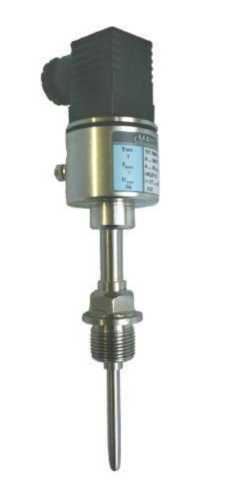

Термопреобразователь сопротивления - датчик температуры серий ТР, ТП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 74164-19) или термопреобразователь универсальный ТПУ 0304 (регистрационный номер 50519-17), или термопреобразователь сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (регистрационный номер 78201-20), или термопреобразователь сопротивления 90.2815, 90.2820, 90.2821 (регистрационный номер 6715317), обеспечивает измерение температуры в точке подключения к измеряемому процессу для расчёта скомпенсированного по температуре расхода.

Датчик абсолютного давления - датчик давления тензорезистивный APZ, AlZ, AMZ, ASZ (регистрационный номер 62292-15), или датчик давления CROCUS M, CROCUS L, CROCUS B, CROCUS F (регистрационный номер 74171-19), или преобразователь давления измерительный ЭЛЕМЕР-АИР-30М (регистрационный номер 67954-17), или преобразователь давления измерительный ЭЛЕМЕР-АИР-20/М2 (регистрационный номер 63044-16), или датчик давления ЭнИ-100 (СУЭР-100) (регистрационный номер 71842-18), или преобразователь давления измерительный СДВ-SMART (регистрационный номер 61936-15), или преобразователь давления измерительный dTRANS p20 (регистрационный номер 65038-16), обеспечивает измерение давления в точке подключения к измеряемому процессу для расчёта скомпенсированного по давлению расхода.

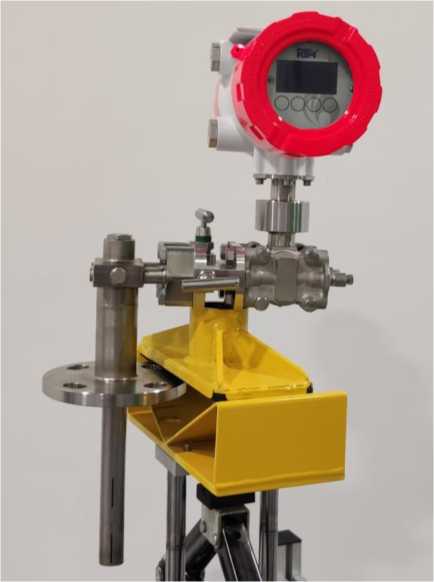

Рисунок 1 - Счётчик-расходомер КТМ Дельтапаскаль

Внешний вид расходомеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.

Существуют различные варианты исполнения  счетчика-расходомера  КТМ

Дельтапаскаль:

• - по ширине D-образного профиля: 8 мм, 12 мм, 25 мм и 44 мм;

• - по длине профиля, в зависимости от диаметра условного прохода трубопровода: от DN25 до DN2950;

• - по схеме размещения преобразователя давления: интегральная схема и раздельная схема;

- по способу поддержки зонда: с поддерживающим устройством и без него;

- по способу подключения к трубопроводу: с различными типами фланцев, с подключением Rotate-Lock (сальниковое соединения), Retracktable (запорная арматура с подъёмником для установки на трубопровод без остановки технического процесса).

Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе БОИ.

Расположение маркировочной таблички на БОИ показано на рисунке 2.

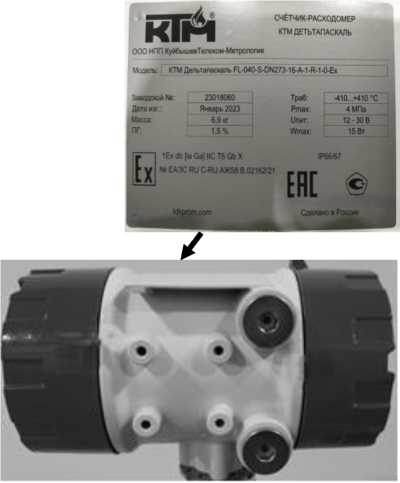

Рисунок 2 - Маркировочная табличка

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, объёмный расход, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.

Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

на титульные листы руководства по эксплуатации и паспорта типографским способом и на шильдик расходомера лазерной гравировкой.

Комплектность средства измерений Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.1 руководства по эксплуатации РМТВ.09.000.00.0000.000РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

РМТВ.407249.001ТУ «Счётчик-расходомер  КТМ Дельтапаскаль. Технические

условия».

Правообладатель

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН: 6312102369

Юридический адрес: 446394, Самарская обл., м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8

Тел./факс (846) 202-00-65

Web-сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Изготовитель

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Юридический адрес: 446394, Самарская обл., м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8

Адрес места осуществления   деятельности:   446394, Самарская   обл.,

м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5

Тел./факс: (846) 202-00-65

Web-сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» ноября 2023 г. № 2559

Лист № 1 Регистрационный № 42004-09                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Реометры RheolabQC

Реометры RheolabQC (далее - реометры) предназначены для измерения динамической вязкости ньютоновских жидкостей, а также для исследования поведения неньютоновских сред в стационарном сдвиговом потоке и для определения в нестационарных условиях сдвига реологических свойств жидких смесей, суспензий, эмульсий, гелей и пастообразных материалов.

Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.

Базовая конфигурация состоит из реометра RheolabQC, термостатирующего устройства (система термостатирования на элементах Пельтье, либо внешний термостат) и измерительной системы. В качестве измерительных систем в приборе используются коаксиальные цилиндры и различные шпиндели (для измерения относительной вязкости). Проба помещается в рабочий зазор между неподвижным стаканом и опущенным в него подвижным роторным элементом или измеряется непосредственно из ёмкости, содержащей измеряемый образец.

Измерительный механизм имеет высокодинамичную систему, которая содержит узел привода и оптический кодер и обеспечивает измерение крутящего момента без отклонения и применения зубчатой передачи или преобразователя механических усилий.

Измерительный механизм позволяет проводить реологические испытания с предварительной установкой требуемой угловой скорости (скорости сдвига) и определением действующего на роторный элемент крутящего момента (напряжения сдвига), который является следствием сопротивления, оказываемого пробой. С помощью реометра можно проводить испытания полимерных материалов на текучесть, создавая необходимые напряжения сдвига и точно измеряя предел текучести без сдвиговой деформации образца.

Управление прибором осуществляется с помощью внутреннего программного обеспечения (ПО) BOOT-FW-Version на экране прибора, или автономного ПО Rheoplus, или Rheocompass. Вывод результатов измерений, сбор данных, отображение и хранение результатов измерения и их обработка производится автоматически на экран прибора или компьютер.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.

Общий вид реометра представлен на рисунках 1-3.

Пломбирование реометров не предусмотрено.

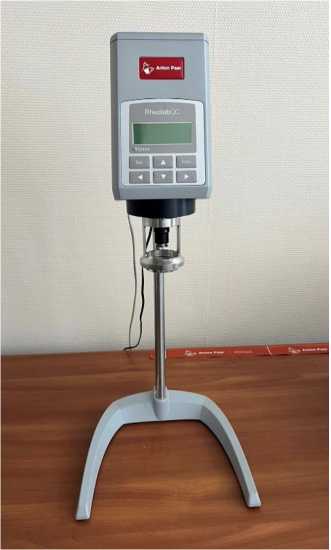

Рисунок 1 - Общий вид реометра без системы термостатирования

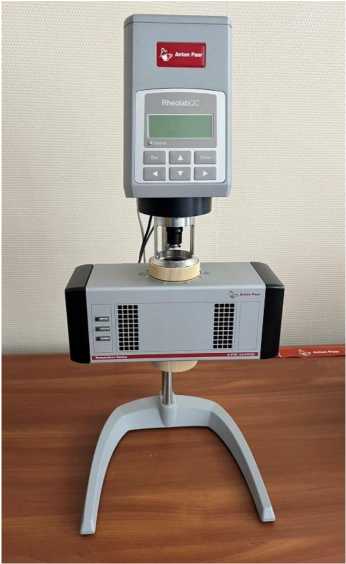

Рисунок 2 - Общий вид реометра с системой термостатирования на элементах Пельтье

DC 15V

1,5 A

Anton Paar

Anton Paar GmbH Anton- Paar -Sir after 20 8054 Graz. Austria Made in Austna______

Type

RheolabOC

P/N 18318

STM 83028458^ niiiiiiiimiiH

Место нанесения знака утверждения типа

Серийный номер

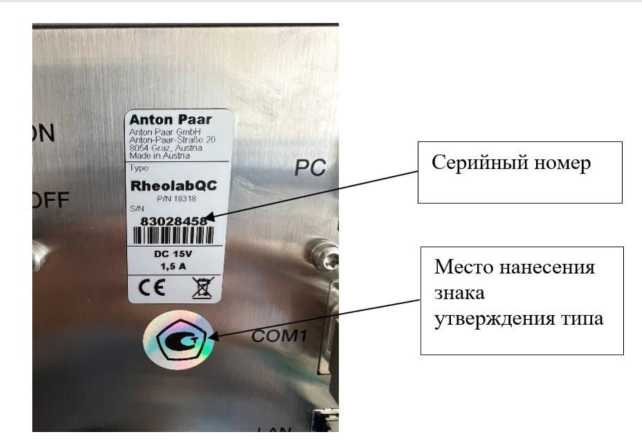

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа

Программное обеспечение (ПО) BOOT-FW-Version реометров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии встроенного ПО отображается при загрузке реометра на дисплее реометра. На мониторе подключенного к реометру ПК отображается наименование и номер версии автономного ПО.

Влияние ПО учтено при нормировании метрологических характеристик для всех реометров.

Уровень защиты программного обеспечения у всех реометров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения реометров приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения реометров.

Таблица 2 - Метрологические характеристики

Таблица 3 -Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и корпус реометра.

Таблица 4 - Комплектность средства измерений

приведены в п. 5.4 «Выполнение измерений в автономном режиме» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия «Реометр RheolabQC».

Изготовитель

Anton Paar GmbH, Австрия

Адрес: Anton-Paar-Str, 20, 8054, Graz, Austria

Телефон : +43 316 257 257

E-mail: info@anton-paar.com

Web-сайт: http://anton-paar.com

Испытательный центр

Государственный центр испытаний средств измерений Федеральное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им.Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» ноября 2023 г. № 2559

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры ТС5008

Датчики температуры ТС5008 (далее - датчики) предназначены для измерений и преобразования температуры жидких и газообразных неагрессивных сред, в том числе и пара, в унифицированный токовый выходной сигнал.

Принцип действия датчиков температуры ТС5008 основан на изменении сопротивления термочувствительного элемента (ЧЭ) под воздействием температуры измеряемой среды, в результате чего на выходе формируется сигнал рассогласования, пропорциональный температуре измеряемой среды, который усиливается усилителем и далее преобразуется в ток. Напряжение питания поступает на вход блока защиты, которое предотвращает выход из строя датчика при неправильной полярности напряжения питания. С выхода блока защиты напряжение поступает на вход стабилизатора тока, обеспечивающего питание стабилизатора напряжения, чувствительного элемента и усилителя рассогласования.

Датчики состоят из корпуса, ЧЭ и электронной платы преобразователя «сопротивление-ток». ЧЭ выполнен в виде терморезистора, помещенного внутри защитной арматуры.

Датчики имеют взрывозащищенное исполнение ТС5008Ех с видом взрывозащиты «взрывонепроницаемая оболочка «d».

Условное обозначение датчиков температуры ТС5008 при заказе выглядит следующим образом:

Лист № 2 Всего листов 6

Код заказа датчиков:

ТС5008ХХ-А-ХХ-Х-ХХ-ХХ-ХХ-ХХ-ХХ-Х-Х-ТУ 311-00225590.020-95

исполнение по взрывозащите

для взрывозащищенного исполнения:

Ех - «взрывонепроницаемая оболочка»________

указывается только для датчиков,

поставляемых для эксплуатации на ОАЭ_____________

обозначение вида климатического исполнения и категория размещения

исполнение в зависимости от габаритных и

присоединительных размеров

верхний предел или диапазон измерений, °С

предел допускаемой основной приведенной погрешности, %

код выходного сигнала:

42 - от 4 до 20 мА

05 - от 0 до 5 мА

длина монтажной части (указывается в заказе), мм

степень защиты по ГОСТ 14254-2015________________________________________

резьба присоединительного штуцера (указывается при заказе)

диапазон напряжения питания от 17 до 42 В

обозначение настоящих технических условий

Конструкция датчика не предусматривает нанесение знак поверки на корпус изделия.

Заводской номер наносится на наклейку типографским способом или методом

Пломбирование датчиков температуры ТС5008 не предусмотрено.

Фотографии общего вида датчиков температуры ТС5008 различных исполнений приведены на рисунке 1.

Фотографии общего вида датчиков температуры ТС5008 c указанием места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

Исполнения 1, 2             Исполнения 3, 4             Исполнения 5, 6

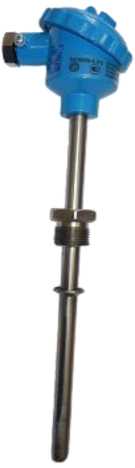

Рисунок 1 - Общий вид датчиков температуры ТС5008 различных исполнений

заводского номера

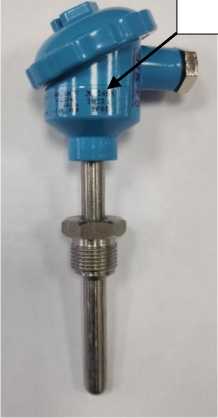

Рисунок 2 - Общий вид датчиков температуры ТС5008 c указанием мест нанесения знака поверки, знака утверждения типа и заводского номера

отсутствует.

Метрологические и основные технические характеристики датчиков приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, прикрепленную к датчику, методом гравировки и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа» документов 5Ш0.282.000 РЭ «Датчики температуры ТС5008. Руководство по эксплуатации», 5Ш0.282.001 РЭ «Датчики температуры ТС5008Ех. Руководство по эксплуатации».

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

ТУ 311-00225590.020-95 Датчики температуры ТС5008. Технические условия.

Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)

ИНН 7021000501

Адрес: 634061, г. Томск, пр. Комсомольский, д. 62

Телефон/факс +7 (3822) 28-88-88 / +7 (3822) 28-88-49

Web-сайт: www.manotom.com

E-mail: priem@manotom.сom

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66;

Web-сайт: www.vniims.ru, E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
