№1482 от 01.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98934
О внесении изменений в описание типа на микротвердомеры KBW 1, KBW 10
Приказы по основной деятельности по агентству Вн. Приказ № 1482 от 01.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
П июня 2019 г. .Ni 1482
Москва
О внесении изменений в описание типа на микротвердомеры KBW 1, KBW 10
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СИНЕРКОН» б/д б/н п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на микротвердомеры KBW 1, KBW 10, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70907-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
f '"" л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ______
СНЕ ДЕ НИЯ О СЕ.РТИФИКА1 г ЭП
Сертификат: O0E1036EE32711E880E9E0O71BR3DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
I >
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1482
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микротвердомеры KBW 1, KBW 10
Назначение средства измеренийМикротвердомеры KBW 1, KBW 10 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание средства измеренийПринцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV);
Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Микротвердомеры поставляются с автоматической револьверной головкой, на которую могут быть установлены наконечник и три объектива. Окуляр имеет увеличение 10. Подсветка осуществляется галогеновой лампой.
Внешний вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место расположения пломб изготовителя

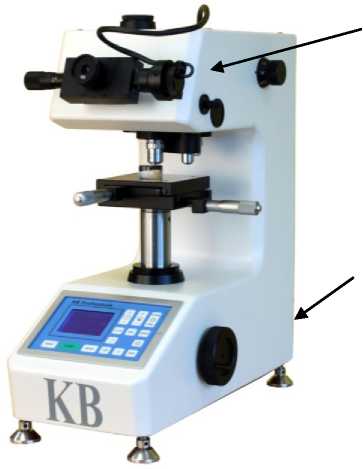

Микротвердомеры KBW 1
место нанесения зна утверждения типа
Микротвердомеры KBW 10
Рисунок 1 - Внешний вид микротвердомеров
Программное обеспечениеВстроенное программное обеспечение (ПО) используется для управления работой микротвердомеров, а также для визуального отображения результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware KBW |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1971 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция микротвердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические и технические характеристикиИспытательные нагрузки по шкалам Виккерса для различных моделей микротвердомеров приведены в таблице 2.
Таблица 2 - Испытательные нагрузки по шкалам Виккерса
|
Модели микротвердомеров |
Испытательные нагрузки, Н |
|
KBW 1 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807 |
|
KBW 10 |
1,961; 2,942; 4,903; 9,807; 19,61 |
Пределы допустимого отклонения испытательных нагрузок приведены в таблице 3.
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
|
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
0,098; 0,245; 0,490; 0,981 |
±1,5 |
|
1,961; 2,942; 4,903; 9,807, 19,61 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 500 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1; HV 2 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 5.
Таблица 5 - Метрологические характеристики микротвердомеров по шкалам Виккерса
|
Обозначение шкалы твёрдости |
И |
нтервалы измерений твёрдости HV | ||||||||
|
св. 30 до 75 включ. |
св. 75 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности микр |
эотвердомера, HV, (±) | |||||||||
|
HV0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- | |
|
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
Продолжение таблицы 5
|
Обозначение шкалы твёрдости |
И |
нтервалы измерений твёрдости HV | ||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности микр |
эотвердомера, HV, (±) | |||||||||
|
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
Примечание - Метрологические характеристики действительны для 5 измерений
Технические характеристики микротвердомеров приведены в таблице 6.
Таблица 6 - Технические характеристики микротвердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха при температуре 25 °С, %, не более |
80 |
|
Параметры электропитания: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±0,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
560х260х680 |
|
Масса, кг, не более |
80 |
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измеренийКомплект поставки микротвердомеров приведен в таблице 7.
Таблица 7 - Комплектность микротвердомеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Микротвердомер KBW 1 или KBW 10 |
1 | |
|
Микрометрический столик для образцов 110x110 мм с перемещением 25x25 мм (только для KBW1) |
1 | |
|
Ящик ЗИП |
- |
1 |
|
Комплект грузов для микротвердомера |
1 | |
|
Руководство по эксплуатации |
KBW 1, KBW 10 - 01 РЭ |
1 |
|
Методика поверки |
KBW 1, KBW 10 - 01 МП |
1 |
осуществляется по документу «Инструкция. Микротвердомеры KBW 1, KBW 10. Методика поверки. KBW 1, KBW 10 - 01 МП», утверждённому ФГУП «ВНИИФТРИ» 26.01.2018 г.
Основные средства поверки:
рабочие эталоны микротвердости по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к микротвердомерам KBW 1, KBW 10ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
Техническая документация фирмы-изготовителя
ИзготовительФирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
ЗаявительОбщество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
ИНН 7728641644
Адрес: 117587, Москва, Варшавское шоссе, д. 118, к.1
Телефон: +7 (495) 741-59-04
E-mail: info@synercon.ru
Web-сайт: www.synercon.ru
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru.
Web-сайт: www.vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
