№2339 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 223443
О внесении изменений в описание типа на газоанализаторы автоматические SENSE-4GAS, SENSE-1 GAS
Приказы по основной деятельности по агентству Вн. Приказ № 2339 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ . РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
___31 декабря 2020 г.
№ 2339_______
Москва
О внесении изменений в описание типа на газоанализаторы автоматические SENSE-4GAS, SENSE-1 GAS
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Тингеникс» от 19 октября 2020 г. № 25 и № 26 п р и к а з ы в а ю:
-
1. Утвердить новую редакцию описания типа на газоанализаторы
автоматические SENSE-4GAS, SENSE-1 GAS, зарегистрированные
в Федеральном информационном фонде по обеспечению единства измерений под номером 72187-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП-039/05-2018 с изменением № 1 «ГСИ. Газоанализаторы автоматические SENSE-4GAS, SENSE-1 GAS. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» от 10 августа 2020 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(---------------------------------
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2339
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS
Назначение средства измеренийГазоанализаторы автоматические SENSE-4GAS, SENSE-1GAS (далее - газоанализаторы) предназначены для непрерывного и периодического измерения довзрывоопасных концентраций горючих газов, объемной доли диоксида углерода, озона, сероводорода и других токсичных газов в атмосферном воздухе.
Описание средства измеренийГазоанализаторы автоматические SENSE-4GAS, SENSE-1GAS (далее - газоанализаторы) представляют собой автоматические приборы (исполнения SENSE-1GAS - одноканальные, исполнения SENSE-4GAS - четырехканальные) непрерывного и периодического действия.
Газоанализаторы состоят из чувствительного элемента (для исполнения SENSE-1GAS), или набора чувствительных элементов (для исполнения SENSE-4GAS) для непрерывного и периодического самостоятельного измерения концентрации различных неорганических и органических веществ в атмосферном воздухе, подключаемых к универсальной сенсорной платформе (далее УСП).
Измерения происходят независимо от оператора. Результаты измерения концентрации определяемого компонента передаются через интерфейс RS-485 в УСП. Питание газоанализаторов осуществляется от УСП. По окончании измерений газоанализаторы передают данные о типе анализируемого газа и его концентрации в цифровом формате.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемого компонента в анализируемой среде;
-
- формирование выходного цифрового сигнала (для исполнения SENSE-1GAS от 0 до 4 байт, для исполнения SENSE-4GAS от 8 до 28 байт);
-
- формирование выходного цифрового сигнала RS485.
В газоанализаторах в качестве измерительных преобразователей используются следующие виды сенсоров: электрохимические, оптические, полупроводниковые, термокаталитические, в том числе со встроенным преобразователем в цифровой интерфейс.
Способ отбора проб - диффузионный.
Газоанализатор исполнения SENSE-4GAS выполнен в виде пластикового цилиндрического корпуса с вмонтированным в корпус кабелем. Обратная сторона кабеля оснащена специальным разъемом для подключения к УСП. Газоанализатор исполнения SENSE-1GAS выполнен в виде пластикового цилиндрического корпуса со специальным разъёмом для подключения к УСП.
Корпус газоанализаторов защищает находящиеся внутри датчики от прямого солнечного света и дождя. Газоанализаторы предназначены как для работы в помещениях, так и на улице. Дополнительной защиты устройства от солнечных лучей и влаги не требуется.
Опломбирование газоанализаторов не предусмотрено.
Общий вид газоанализаторов приведен на рисунках 1-2.

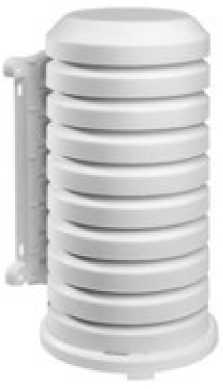

Рисунок 1 - Общий вид газоанализаторов Рисунок 2 - Общий вид газоанализаторов автоматических исполнения SENSE-1GAS автоматических исполнения SENSE-4GAS
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечения (ПО).
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
sense-4gas-v1.0.hex sense-1 gas-v1.0.hex |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор программного обеспечения |
- |
|
Примечание - номер версии программного обеспечения должен быть не ниже указанного в таблице. | |
Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент^ |
Диапазоны измерений |
Пределы допускаемой основной погрешности | ||
|
массовой концентрации2-*, мг/м3 |
объемной доли, млн-1 (ppm) |
приведенной4) Y, % |
относительной 5, % | |
|
Диоксид серы (SO2) |
от 0 до 0,14 включ. |
от 0 до 0,05 включ. |
±20 |
- |
|
св. 0,14 до 2,90 включ. |
св.0,05 до 1,00 включ. |
- |
±20 | |
|
Сероводород (H2S) |
от 0 до 0,08 включ. |
от 0 до 0,05 включ. |
±20 | |
|
св. 0,08 до 15,20 включ. |
св. 0,05 до 10,00 включ. |
±20 | ||
|
Оксид азота (NO) |
от 0 до 0,07 включ. |
от 0 до 0,05 включ. |
±20 |
- |
|
св. 0,07 до 1,30 включ. |
св. 0,05 до 1,00 включ. |
- |
±20 | |
Продолжение таблицы 2
|
Определяемый компонент^ |
Диапазоны измерений |
Пределы допускаемой основной погрешности | ||
|
массовой концентрации2), мг/м3 |
объемной доли, млн-1 (РРт) |
приведенной4) Y, % |
относительной 5, % | |
|
Диоксид азота (NO2) |
от 0 до 0,05 включ. |
от 0 до 0,025 включ. |
±20 |
- |
|
св. 0,05 до 2,00 включ. |
св. 0,025 до 1,000 включ. |
- |
±20 | |
|
Оксид углерода (CO) |
от 0 до 0,6 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,6 до 250,0 включ. |
св. 0,5 до 200,0 включ. |
±20 | ||
|
Озон (Оз) |
от 0 до 0,2 включ. |
от 0 до 0,1 включ. |
±20 |
- |
|
св. 0,2 до 7,5 включ. |
св. 0,1 до 3,5 включ. |
- |
±20 | |
|
Диоксид углерода (СО2)3) |
от 0 до 100 включ. |
от 0 до 50 включ. |
±20 |
- |
|
св. 100 до 9000 включ. |
св. 50 до 4600 включ. |
- |
±20 | |
|
Метан (CH4)) |
от 0 до 350 включ. |
от 0 до 500 включ. |
±20 |
- |
|
св. 350 до 60000 |
св. 500 до 85000 |
- |
±20 | |
|
Аммиак (NH3) |
от 0 до 2 включ. |
от 0 до 2,5 включ. |
±20 |
- |
|
св. 2 до 20 включ. |
св. 2,5 до 25,0 включ. |
- |
±20 | |
|
Формальдегид (CH2O) |
от 0 до 0,07 включ. |
от 0 до 0,05 включ. |
±20 |
- |
|
св. 0,07 до 5,00 включ. |
св. 0,05 до 4,00 включ. |
- |
±20 | |
|
Хлористый водород (HCl) |
от 0 до 1,6 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 1,6 до 20,0 включ. |
св. 1 до 12 включ. |
- |
±20 | |
* - Время установления показаний, Т0,9 не более секунд:
| ||||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от 15 до 25 °C на каждые 10 °C, в долях от предела допускаемой основной погрешности: |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов допускаемой основной погрешности: |
±0,2 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения, В |
от 2,5 до 3,3 |
|
Потребляемый ток, мА, не более |
200 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдиаметр), мм, не более, для: SENSE-1GAS |
130x25 |
|
SENSE-4GAS |
180x102 |
|
Масса, кг, не более |
0,3 |
|
Длина кабеля, мм, не более |
200 |
|
Рабочие условия эксплуатации газоанализаторов: - температура окружающей среды, oC |
от -40 до +60 |
|
- относительная влажность, % |
от 5 до 95 (без конденсации) |
|
- атмосферное давление, кПа |
от 80 до 110 |
|
Время прогрева газоанализатора, не более, ч |
1 |
|
Средний срок службы, лет |
2 |
|
Средняя наработка на отказ, ч |
15000 |
|
Степень защиты по ГОСТ 14254-2015, не ниже: |
IP65 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор автоматический SENSE-4GAS, SENSE-1GAS |
- |
1 шт. |
|
Руководство по эксплуатации |
GAS.00.001^ |
1 экз. |
|
Паспорт: - исполнения SENSE-1GAS |
SENSE-1GAS.№ |
1 экз. |
|
- исполнения SENSE-4GAS |
SENSE-4GAS.№ |
1 экз. |
|
Методика поверки |
МП-039/05-2018 с изменением №1 |
1 экз. |
|
Калибровочный адаптер |
- |
по заказу |
осуществляется по документу МП-039/05-2018 с изменением №1 «ГСИ. Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS. Методика поверки», разработанному и утвержденному ООО «ПРОММАШ ТЕСТ» «10» августа 2020 г.
Основные средства поверки:
-
- стандартные образцы состава газовых смесей ГСО 10536-2014, ГСО 10545-2014, ГСО 10530-2014, ГСО 10532-2014, ГСО 10547-2014, ГСО 10546-2014;
-
- рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 рег. № 62151-15);
-
- рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генератор газовых смесей модели Т750 рег.№58708-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам автоматическим SENSE-4GAS, SENSE-1GASПриказ Минприроды России от 7 декабря 2012 г. N 425 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений"
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
ГОСТ 17.2.6.02-85 Охрана природы. Атмосфера. Газоанализаторы автоматические для контроля загрязнения атмосферы. Общие технические требования
ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населённых пунктов
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ТУ 26.51.53 - 001 - 5058665 - 2020 Газоанализаторы автоматические SENSE-1GAS, SENSE-4GAS Технические условия
ИзготовительОбщество с ограниченной ответственностью «Тингеникс»
(ООО «Тингеникс»), г. Москва, ИНН 7716836350
Адрес: 121205, г. Москва, территория инновационного центра Сколково, Большой Бульвар, д. 42, стр. 1, пом. 103, раб. 7
Тел. + 7 (495) 150-37-48
Web сайт: www.thingenix.com
E-mail: info@thingenix.com
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17.
Тел. +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
