ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики жидкости ультразвуковые НОТА-В

Расходомеры-счётчики жидкости ультразвуковые НОТА-В (далее - расходомеры) предназначены для измерения объёмного расхода и объёма жидких сред в системах поддержания пластового давления в нефтедобывающей отрасли.

Принцип действия ультразвукового расходомера основан на перемещении акустических колебаний движущейся средой. Расходомер формирует ультразвуковые сигналы (УЗС), направленные по и против потока жидкости и по измеренной разнице времён прохождения ультразвуковых сигналов по направлению потока жидкости в трубопроводе и против него рассчитывает объёмный расход жидкости.

Расходомер состоит из измерительной камеры (ИК) с двумя ультразвуковыми датчиками и датчиком температуры, и корпуса, в котором расположен измеритель комбинированный.

Формирование УЗС производится двумя ультразвуковыми датчиками, установленными на измерительной камере расходомера. Работа ультразвуковых датчиков, образующих один измерительный канал, в режиме излучения и приёма происходит попеременно, обеспечивая распространение УЗС по и против потока жидкости.

Измеритель комбинированный преобразует принятые УЗС в цифровую форму, оценивает качество принятых сигналов по величине их ослабления при прохождении через измерительный тракт и коэффициенту корреляции с зондирующим сигналом, оценивает величину соотношения сигнал / шум и, по пригодным для дальнейшей обработке сигналам, осуществляет измерение разности времён задержки, по которой вычисляет объёмный расход жидкости в трубопроводе и передаёт данные об объёмном расходе на импульсный, дискретный и цифровой выходы расходомера.

Расходомеры соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищённость прибора обеспечивается видом взрывозащиты «Искробезопасная электрическая цепь i» по ГОСТ 30852.10-2002 и выполнением конструкции в соответствии с требованиями ГОСТ 30852.0-2002.

Расходомер выводит информацию об измеренном расходе на внешние устройства с помощью импульсного, дискретного и цифрового выходов.

Напряжение питания импульсного выхода от 5 до 24 В. Рекомендуемое сопротивление нагрузки 3 кОм ± 10 %, при этом амплитуда импульсов от 4 до 24 В. Количество импульсов в секунду на импульсном выходе пропорционально измеренному расходу и обратно пропорционально весу импульса. Длительность импульса на импульсном выходе обратно пропорциональна количеству импульсов в секунду. Вес импульса устанавливается программным способом из ряда допустимых значений [0,1; 1; 10; 100; 1000] л/имп.

Передача информации по цифровому выходу осуществляется по интерфейсу RS-485 (скорость передачи 19200 Бод) в соответствии с протоколом Modbus RTU в качестве подчинённого устройства.

Дискретный выход содержит информацию о направлении потока: замкнутое состояние ключа соответствует положительному направлению потока жидкости в трубопроводе.

Расходомер выпускается в 5 модификациях, отличающихся диаметром условного прохода: 32, 50, 100, 150, 200 мм. Модификация с диаметром условного прохода 50 мм выпускается в двух исполнениях 50 и 50/100, отличающихся присоединительными размерами.

Для всех модификаций обеспечивается измерение расхода и объёма при протекании потока измеряемой жидкости как в прямом, так и в обратном направлении (реверс).

Расходомер имеет архив, обеспечивающий хранение в энергонезависимой памяти информации о результатах измерений и состоянии прибора. Объем архива не менее 1400 записей. Период архивирования может быть установлен в диапазоне от 30 минут до 24 часов с шагом 30 мин.

События, связанные с изменением настроек расходомера, фиксируются во встроенном журнале событий, хранящемся в энергонезависимой памяти расходомера. Объем журнала событий - не менее 450 записей.

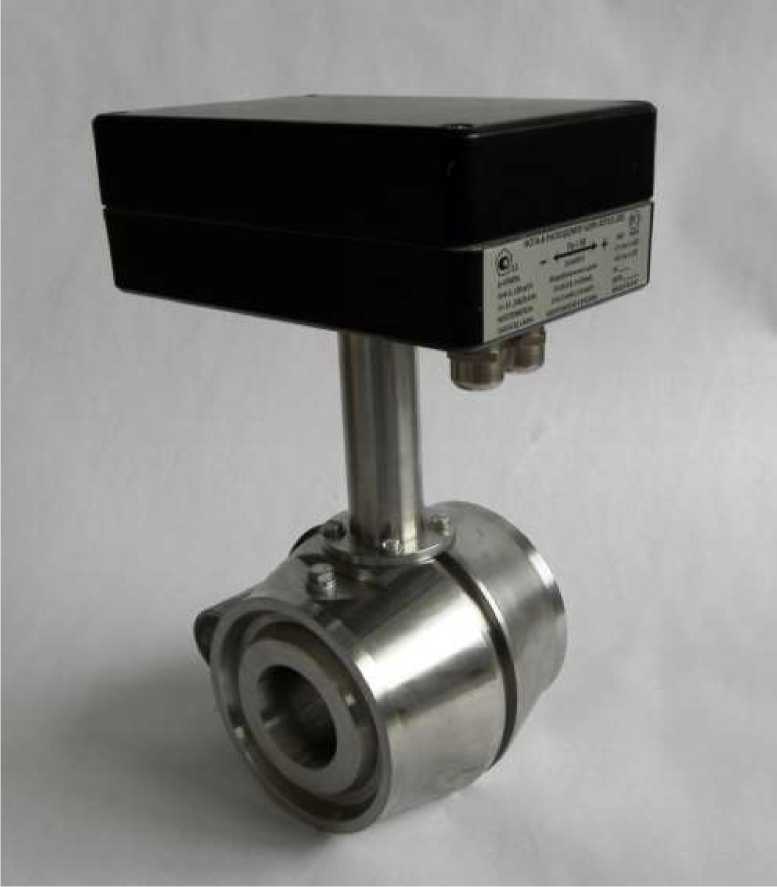

Внешний вид расходомера показан на рисунке 1.

Рисунок 1 - Внешний вид расходомера

Пломбирование осуществляется путём установки мастичной пломбы в пломбировочную чашку на защитной пластине, ограничивающей доступ к измерителю комбинированному.

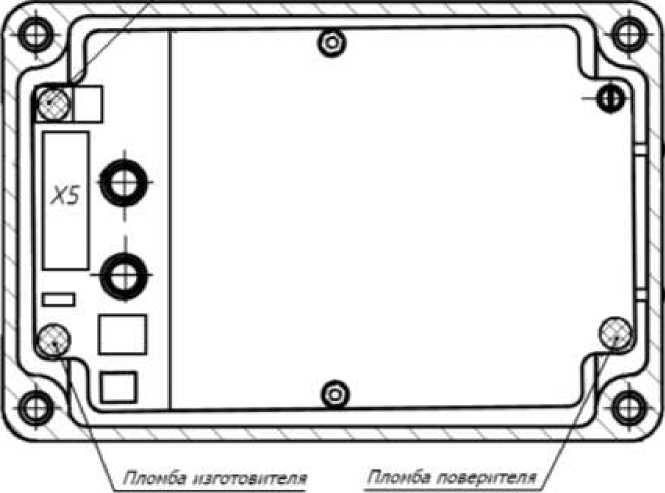

Схема пломбировки расходомера приведена на рисунке 2.

Рисунок 2 - Места пломбирования расходомера

Программное обеспечение (ПО) расходомера представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ), расположенных на печатной плате, размещённой внутри корпуса расходомера. Цифровой интерфейс информационного обмена с внешними устройствами выполнен защищённым и не позволяет оказывать влияние на встроенное ПО. Идентификационные признаки встроенного ПО расходомера указаны в таблицах 1 и 2.

Идентификационные данные встроенного программного обеспечения расходомера приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров цифровой обработки сигналов

Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 3, 4.

Таблица 3 - Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма

Таблица 4 -Метрологические и основные технические характеристики

наносится на шильдик, прикреплённый к измерительной камере и в правом верхнем углу титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений Комплект поставки расходомеров приведен в таблице 5.

Таблица 5 - Комплект поставки

осуществляется по документу А2ИН.407351.003 Д4 «Расходомеры-счётчики жидкости ультразвуковые НОТА-В. Методика поверки», утвержденному ФГУП «СНИИМ» 10 июля 2017 г.

Основные средства поверки:

- установка поверочная «Взлет ПУ» (регистрационный № 47543-11);

-     частотомер электронно-счетный Ч3-63/3 (регистрационный № 32499-06);

- термометр лабораторный ТЛ-4 (регистрационный № 303-61).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-счетчиков жидкости ультразвуковых НОТА-В, а также на мастику при пломбировании расходомера в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

А2ИН.407351.003 ТУ Расходомер-счётчик жидкости ультразвуковой НОТА-В. Технические условия
