МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на весы вагонные тензометрические ВВС-02

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО Н1Ш «Технософт» от 09 января 2017 г. № 01 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на весы вагонные тензометрические ВВС-02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56100-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится & системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» мая 2017 г. № 943

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные тензометрические ВВС-02

Весы вагонные тензометрические ВВС-02 (далее - весы) предназначены повагонного статического взвешивания порожних и груженых вагонов с сухими сыпучими, твердыми, а также жидкими грузами любой вязкости.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять из одной или нескольких секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). В зависимости от исполнения весов соседние секции могут иметь две общие точки опоры (датчика).

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

Рисунок 1 - Общий вид ГПУ весов

DISOMAT Tersus

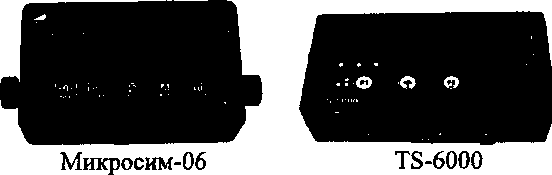

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого железнодорожного транспорта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С, модификация С16А, изготовитель -фирма «Hottinger Baldwin Messtechnik Gmbh», Германия (Росреестр № 60480-15);

• - датчики весоизмерительные тензорезисторные «740», изготовитель - фирма «UTILCELL», Испания (Госреестр № 50842-12);

• - датчики весоизмерительные тензорезисторные Column, модификаций ВМ14 и НМ14, изготовитель - «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (Госреестр №55371-13);

• - датчики весоизмерительные тензорезисторные ZS, изготовитель - «Keli Sensing Techology (Ningbo) Co., LTD», КНР (Госреестр № 57674-14);

• - датчики весоизмерительные тензорезисторные МВ 150, изготовитель - ЗАО «Тензо-М», Московская обл., п.Красково (Госреестр № 44780-10);

• - датчики весоизмерительные тензорезисторные RTN, изготовитель - «Schenck Process Gmbh», Германия (Госреестр № 34215-07);

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. Электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

• - прибор весоизмерительный «Микросим-06», модификация М0601, изготовитель -ООО НПП «Метра», г.Обнинск (Госреестр № 25939-08);

• - прибор весоизмерительный TS-6000, изготовитель - ООО НПП «Технософт», г. Рязань;

• - прибор весоизмерительный DISOMAT Tersus, изготовитель - «Schenck Process Gmbh», Германия (Госреестр № 53571-13).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS-485 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов вагонных тензометрических ВВС-02 имеют обозначение:

ВВС-02.[МММ][Д][К], где:

[МММ] - Максимальная нагрузка (Мах), т: 100; 150; 200;

[Д - Количество диапазонов: 1;2.

[К] - Количество секций ГПУ, шт.: 1; 2; 3; 4.

Значения максимальной нагрузки Max (Maxj диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала е (ej диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе весов.

Схемы пломбировки и защиты от несанкционированного доступа приведены на рисунках 3-4.

Рисунок 3 - Схема пломбировки соединительной коробки

Место нанесения мастичной пломбы

Микросим-06                       TS-6000

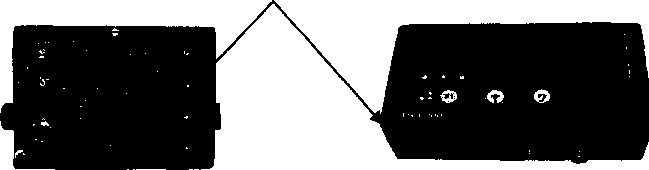

Рисунок 4 - Схема пломбировки индикаторов

Место нанесения

DISOMAT Tersus

Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

• - переключатель юстировки (в приборах «Микросим-06» - микрокнопка, в приборах TS-6000 - перемычка на печатной плате) внутри пломбируемого корпуса;

• - несбрасываемый счетчик событий (в приборах Микросим);

• - электронное клеймо (в приборах TS-6000);

• - сервисный режим, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя (в приборах DISOMAT Tersus).

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Примечания:

хх - обозначение номера версии метрологически незначимой части ПО;

Ч z = A..Z, у=0..9

Таблица 2

наносится на маркировочные таблички, расположенные на индикаторе и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

ТаблицаЗ

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № ТС В02.00.00.00 РЭ.

Основные средства поверки: гири, соответствующие классу точности Mj, Mj.2 по ГОСТ OIMLR 111-1 -2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наноситься на свидетельства о поверке, в руководство по эксплуатации весов и на клемную коробку весов.

«Весы вагонные тензометрические ВВС-02. Руководство по эксплуатации. Паспорт», п. 2.3. «Методика проведения измерений».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021 -2015 «Г осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ 4274-005-42324351-16 «Весы вагонные тензометрические ВВС-02»

Общество с ограниченной ответственностью научно-производственное предприятие «Технософт» (ООО НПП «Технософт»), ИНН 5047169114

390042, г. Рязань, ул. Станкозаводская, д.7е

Тел. /факс +7(4912)33-16-13; E-mail: info@technosoft.ryazan.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
