ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

сентяор                  1871

___________2025 г. №_____

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

—v—

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

02 сентября 2025 г.                                                                             1871

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « 02 »    Сентябр5 2025 Г. №    1871

Лист № 1 Регистрационный № 59943-15                                        Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1

Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 предназначены для измерений объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.

Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 (далее -газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов - оптический абсорбционный.

Способ отбора пробы - диффузионный.

Газоанализаторы выпускаются в двух модификациях:

• - ГСО-Р1 - одноканальный, с аналоговым (от 4 до 20 мА) и цифровым (HART, RS-485) выходными сигналами, измеряющий содержание одного из газов, перечень которых представлен в таблице 2. Газоанализатор может быть запрограммирован на измерение содержания от одного до четырех газов, с возможностью переключения на измерение содержания одного из выбранных газов. Для газоанализатора, измеряющего содержание диоксида углерода (СО2), выбор дополнительных газов невозможен.

• - МГСО-Р1 - многоканальный, с отображением результатов измерений по каждому измерительному каналу на дисплее блока управления и сигнализации «Терминал-А» (далее -терминал).

Газоанализаторы ГСО-Р1 выполнены в металлическом (алюминиевый сплав или нержавеющая сталь) корпусе и состоят из двух блоков - датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу). Индикатор ГСО-Р1И подключается к датчику ГСО-Р1Д либо при помощи соединительного кабеля, либо непосредственно через верхний разъем на корпусе датчика. На датчике ГСО-Р1Д может быть установлен (по дополнительному заказу) HART-порт, а также трёхцветный светодиод либо свето-звуковой оповещатель ГСО-Р1-СЗО.

Газоанализаторы ГСО-Р1 имеют следующие выходные сигналы:

• - унифицированный аналоговый выходной сигнал (от 4 до 20 мА);

• - цифровой выходной сигнал, протоколы HART, Колибри;

• - цифровой выходной сигнал, интерфейс RS-232;

• - цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;

• - дискретные выходные сигналы (переключение реле типа «сухой контакт») при превышении двух пороговых уровней, а также при возникновении неисправности;

• - трехцветный светодиод, цвет которого отображает состояние датчика: зелёный -норма, жёлтый - неисправность, красный - тревога;

• - цветовая и звуковая сигнализация оповещателя ГСО-Р1-СЗО:

а) цвет отображает состояние датчика: зелёный - норма, жёлтый - неисправность, красный - тревога;

б) звук сигнализирует превышение порогов тревоги: прерывистый - первый порог, непрерывный - второй порог.

Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации.

Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных газоанализаторов ГСО-Р1 и блока управления и сигнализации (терминала).

Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее - канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с использованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифрового подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, %.

Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:

• - цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;

• - дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу, а также при возникновении неисправности.

Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:

• 1) аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу с возможностью электрического питания их как от терминала, так и от внешнего источника;

• 2) цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их только от внешнего источника.

Общий вид газоанализаторов приведен на рисунках 1 - 7.

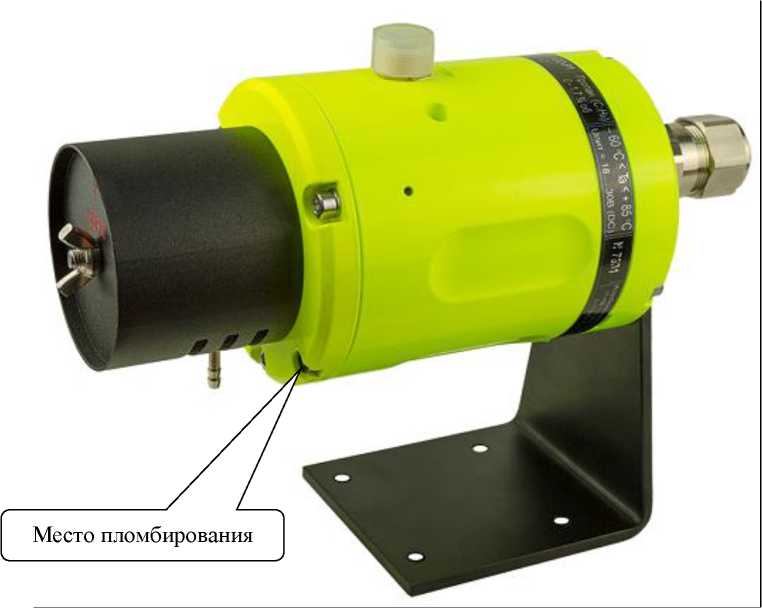

Конструкцией газоанализаторов предусмотрена пломбировка винта корпуса мастикой пломбировочной от несанкционированного доступа. Место пломбировки газоанализаторов приведено на рисунке 1.

Заводские номера наносятся типографским или иным способом в цифровом формате на таблички, расположенные на корпусах датчика ГСО-Р1Д, индикатора ГСО-Р1И и оповещателя ГСО-Р1-СЗО (модификация ГСО-Р1) и на боковой панели корпуса терминала (модификация МГСО-Р1), общий вид табличек приведен на рисунках 8 - 11. Заводские номера блоков, входящих в состав средства измерений, указываются в паспорте газоанализатора.

Нанесение знака поверки на средство измерений не предусмотрено.

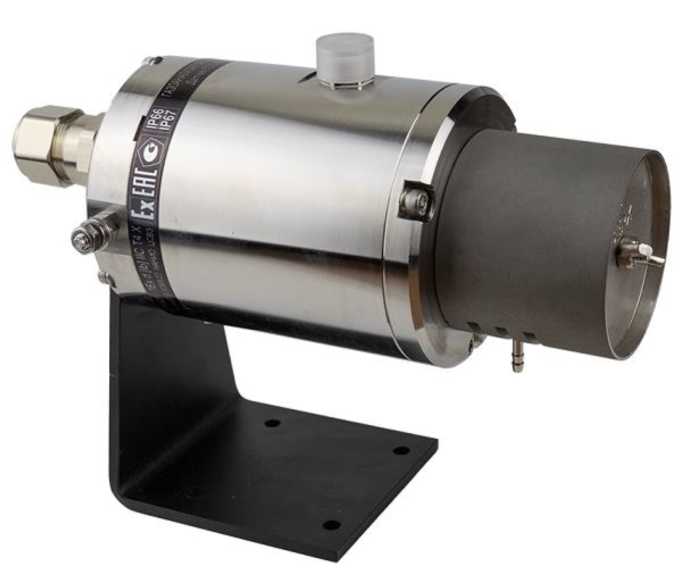

Рисунок 1 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с трехцветным светодиодом (алюминиевый окрашенный корпус)

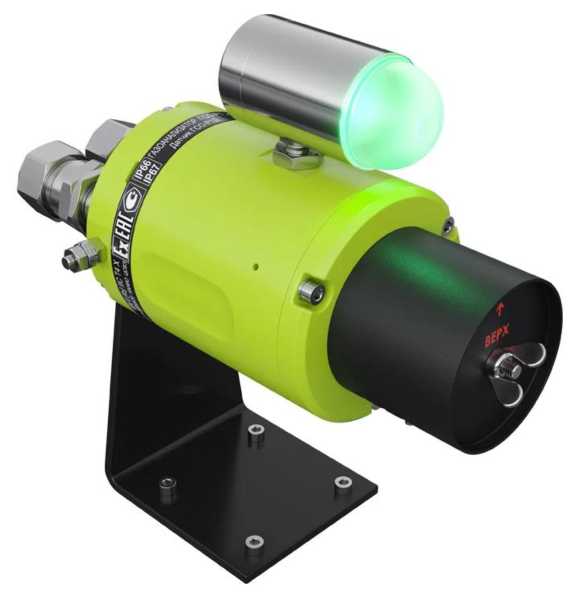

Рисунок 2 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с трехцветным светодиодом, корпус из нержавеющей стали

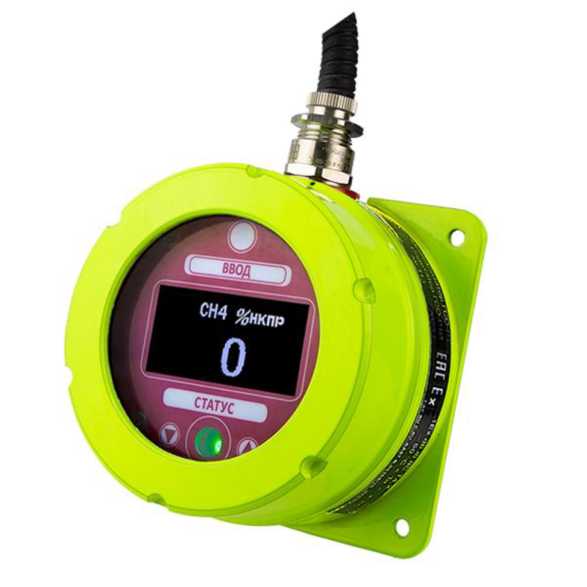

Рисунок 3 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, индикатор ГСО-Р1И с соединительным кабелем (алюминиевый окрашенный корпус)

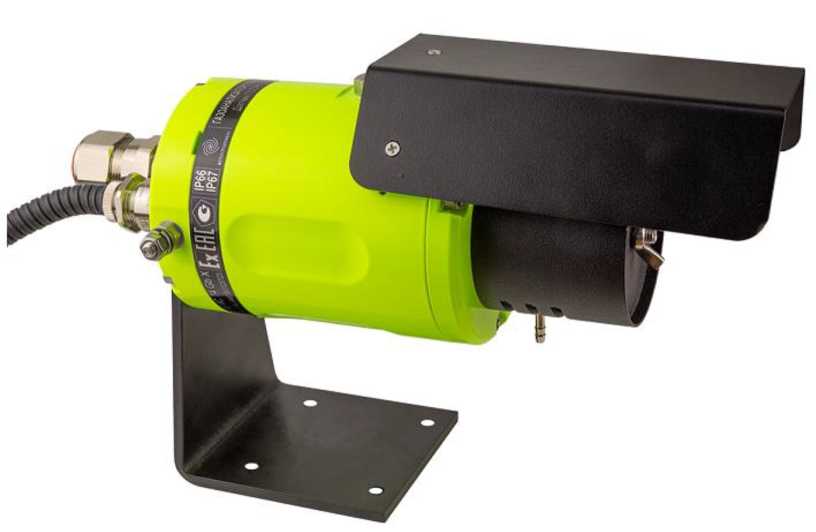

Рисунок 4 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с козырьком

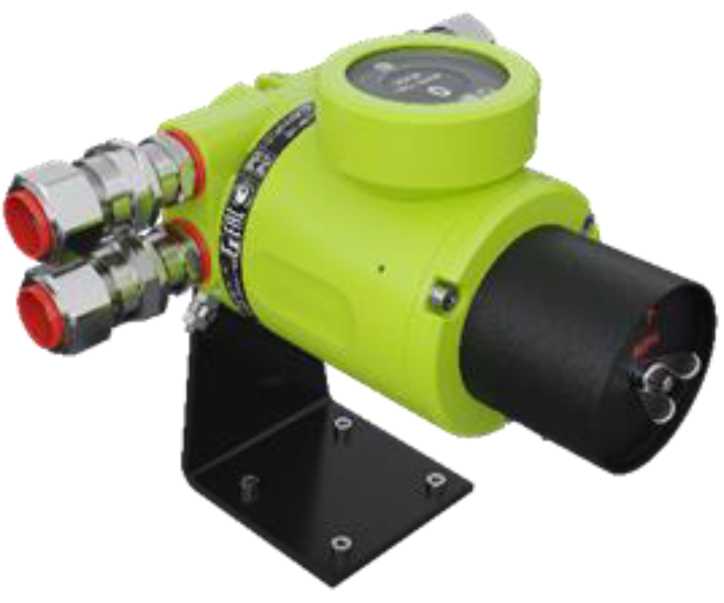

Рисунок 5 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с подключенным через верхний разъём индикатором ГСО-Р1И

Рисунок 6 - Общий вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д со свето-звуковым оповещателем ГСО-Р1-СЗО

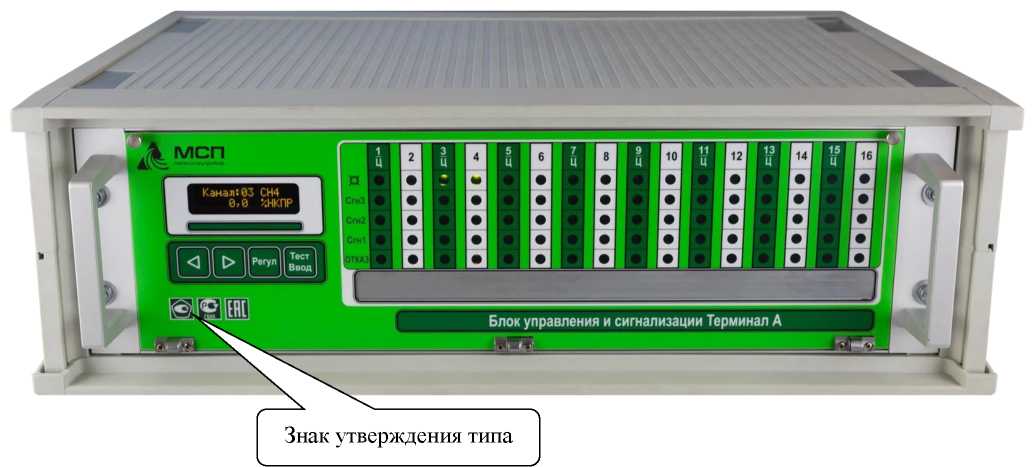

Рисунок 7 - Общий вид «Терминал-А»

газоанализаторов стационарных оптических МГСО-Р1

Место нанесения единого знака обращения продукции на рынке государств-членов Евразийского экономического союза

Место нанесения знака утверждения типа

Место нанесения

заводского номера

__________________________У

Рисунок 8 - Общий вид таблички, расположенной на корпусе датчика ГСО-Р1Д

ОТКРЫВАТЬ отключ

Газоанализатор ГСО-Р1

Индикатор ГСО-Р1И ^мсп Серт. № ЕАЭС RU C-RU.AA87.B.01237/1

1 Exdb [ib]IICT4GbX -60 °C Та < + 85 °C

Искробезопасные параметры Ui= 7,1В; Li=0,9A; Ci =14,5мкФ Li = 0,1 мкГн; Pi = 0,9 Вт

Место нанесения единого знака обращения продукции на рынке государств-членов Евразийского экономического союза

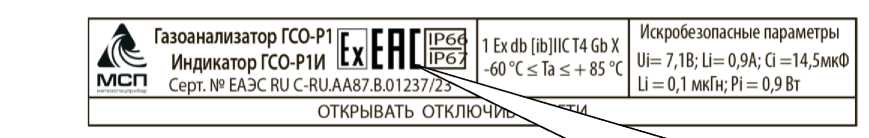

Рисунок 9 - Общий вид таблички, расположенной на корпусе индикатора ГСО-Р1И

А Газоанализатор ГСО-PI IP66

Оповещатель ГСО-Р1-СЗО [г—| Г П Г

-60 °C < Та <+85 °C

1 ExibllCT4GbX

Серт. № ЕАЗС RU C-RU.AA87.B.01237/23

Блок управления и сигнализации А №7715

2025 г

.....j Терминал-А

2025 г

-10 °C < Та < +>^Ч]Р20

МСП

метеоспецприбоо

Место нанесения единого знака обращения продукции на рынке государств-членов Евразийского экономического союза

Рисунок 10 - Общий вид таблички, расположенной на корпусе оповещателя ГСО-Р1-СЗО

Место нанесения заводского номера \__________________________/

Место нанесения заводского номера

-------------------/

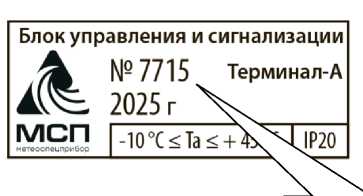

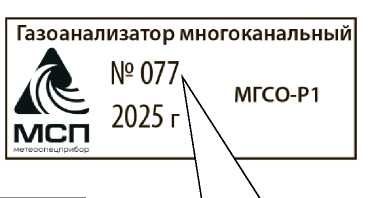

Рисунок 11 - Общий вид табличек, расположенных на левой боковой панели Терминала-А

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

• - встроенное ПО газоанализаторов ГСО-Р1 и терминала;

• - внешнее (автономное) для персонального компьютера.

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:

• - ГСО-Р1 - при включении электрического питания на индикаторе ГСО-Р1И или при подключении к персональному компьютеру с использованием программы «TestGSO»;

• - МГСО-Р1 - при включении электрического питания на индикаторе терминала.

Встроенное ПО газоанализатора ГСО-Р1 выполняет следующие функции:

• - обработку и передачу измерительной информации от первичного измерительного преобразователя;

• - формирование выходного аналогового (от 4 до 20 мА) и цифровых (RS-485, HART) сигналов;

• - формирование релейных выходных сигналов;

• - самодиагностику аппаратной части газоанализатора.

Встроенное ПО терминала выполняет следующие функции:

• - прием измерительной информации в цифровой (только RS-485) или аналоговой форме от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);

• - отображение результатов измерений на встроенном индикаторе терминала по каждому измерительному каналу;

• - прием входных и формирование выходных цифровых сигналов RS-485;

- формирование релейных выходных сигналов;

- ведение и хранение журнала событий;

- самодиагностику аппаратной части Терминала.

Встроенное ПО газоанализатора ГСО-Р1 реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового и цифрового сигналов;

• 3) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о превышении;

• 4) непрерывная самодиагностика аппаратной части газоанализатора.

Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:

• 1) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;

• 2) формирование выходных сигналов;

• 3) непрерывную самодиагностику аппаратной части Терминала.

Автономное ПО предназначено для обмена данными с персональным компьютером посредством интерфейсов RS-232, RS-485, поставляется на оптическом диске или ином носителе цифровой информации и состоит из следующих программных модулей:

- TestGSO;

- tga_set;

- tga_event.

Все программы автономного ПО предназначены для работы в среде операционных систем семейства Windows и Linux в стандартной конфигурации. Для работы необходим COM-порт или его эмуляция через переходник USB-RS232.

Программа TestGSO предназначена для проверки работоспособности датчика ГСО-Р1Д, а также для его настройки и калибровки при использовании интерфейса RS-485.

Программа tga_set предназначена для настройки терминала - задания исходного файла конфигурации, изменения порогов срабатывания (при необходимости), задания или коррекции текущего времени встроенных часов, изменения задержек срабатывания реле, изменения сетевого номера терминала и др. функции при использовании интерфейса RS-232.

Программа tga_event предназначена для чтения «журнала событий», сохранения его в виде текстового файла, коррекции встроенных часов, сброса «журнала событий». Используется интерфейс RS-232.

Автономное ПО - TestGSO, tga_set, tga_event не являются метрологически значимыми и не используются при контроле содержания определяемых компонентов в воздухе.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014: встроенного ПО «средний», автономного - «низкий».

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица 3 - Метрологические характеристики газоанализаторов

Таблица 4 - Основные технические характеристики газоанализаторов

Таблица 5 - Габаритные размеры и масса составных частей газоанализаторов

Таблица 6 - Показатели надежности

наносится:

• 1) на титульный лист руководства по эксплуатации типографским способом;

• 2) на переднюю панель корпуса терминала газоанализатора (модификация МГСО-Р1) и на табличку, расположенную на корпусе датчика ГСО-Р1Д (модификация ГСО-Р1) фотохимическим или иным способом.

Лист № 13 Всего листов 14 Комплектность средства измерений

Таблица 7 - Комплектность газоанализаторов

приведены в разделе 2 «Использование по назначению» документа КБРЕ.413311.006 РЭ «Газоанализатор стационарный оптический ГСО-Р1. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

КБРЕ.413311.006 ТУ. Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1. Технические условия

Акционерное общество «Метеоспецприбор»

(АО «Метеоспецприбор»)

ИНН 7810537861

Адрес:  192012, Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое,

пр-кт Обуховской обороны, д. 120, лит. Б, помещ. 1-Н, ПСН-03, эт. 1

Телефон/факс: 8 (812) 702-07-39.

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555
