МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

22 октября 2020 г.

Москва

О внесении изменений в описание типа на установки лазерные измерительные BLAZER

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями ООО «Карат» от б/д № 003 и б/д № б/н, приказываю:

• 1.  Внести изменения в описание типа на установки лазерные измерительные BLAZER, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53413-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 53413-13 с изменением № 2 «Установки лазерные измерительные BLAZER. Методика поверки» и распространить действие документы на установки лазерные измерительные BLAZER, находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Г

  Заместитель Руководите, [я

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  С.С.Голубев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с Об. 11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2020 г. № 1750

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки лазерные измерительные BLAZER

Установки лазерные измерительные BLAZER (далее установки) предназначены для трехмерного измерения бесконтактным методом геометрических параметров пера, хвостовика и бандажной полки лопаток современных двигателей.

Установки лазерные измерительные BLAZER выпускаются четырех модификаций: BLAZER-2S, BLAZER-2M, BLAZER-2L и BLAZER Compact, различающихся конструкцией и типоразмерами измеряемых объектов.

Установки лазерные измерительные BLAZER-2S, BLAZER-2M, BLAZER-2L (Рисунок 1) состоят из корпуса, в котором расположены основные узлы машины: измерительная головка (сенсор), включающая камеру, объектив, два лазера и контактный измерительный датчик; вращающийся измерительный рабочий стол (ось W); подвижные линейные измерительные оси X и Y, линейную ось Z, относительно которой вращается рабочий стол, и компьютера, встроенного в корпус.

Конфигурация установки обеспечивает защиту оператора от прямого излучения лазера. На передней панели располагается кнопка аварийной остановки, перемещение по осям ограничено предохранительными средствами. Световой индикатор (красный, желтый и зеленый) на крыше установки BLAZER сигнализирует о текущем процессе сканирования, а также о возможных проблемах и состоянии установки.

Лопатка закрепляется на вращающемся рабочем столе. Подсвечивая лопатку одним из двух лазеров, сенсор сканирует её перо по сечениям. Часть отражённого от поверхности пера света попадает в камеру через объектив. Каждая точка определяется в трех ортогональных осях - X, Y, Z. Эти точки используются для воспроизведения точного профиля пера. Сформированный по этим точкам профиль сравнивается с номинальным, полученным из исходных (теоретических) координат точек профиля пера лопатки, заданного в технической документации.

Для позиционирования объекта измерений под заданным углом к базовой поверхности рабочего стола установки могут комплектоваться двухосным глобусным поворотным столом -гониометром, позволяющим выравнивать положение вертикальной оси объекта измерения по отношению к оси Z самой системы.

Установки лазерные измерительные BLAZER Compact (Рисунок 2) представляют собой настольные измерительные машины. BLAZER Compact состоит из стальной станины, на которой размещены механизм перемещения сенсора, поворотный стол с измеряемым объектом и электрошкаф. В электрошкафу размещены: источники питания, контроллеры движения, приводы осей, контроллер сенсора и портативный компьютер. Интеграция компьютера в электрошкаф минимизирует количество внешних коммутаций. Механизм BLAZER Compact состоит из одной вертикальной линейной оси Z и одной вращательной оси W. Сенсор закреплен на оси Z и перемещается вдоль нее при переходе от сечения к сечению. Лопатки (другие измеряемые объекты) устанавливаются вертикально на вращающемся столе (ось W) посредством держателей. Поворотный стол обеспечивает разворот пера под необходимыми углами при посекционном сканировании, позволяя получить полный профиль. Blazer Compact оснащен измерительной триангуляционной оптической измерительной головкой, которая обеспечивает съемку участка профиля в статическом режиме (без необходимости движения), что позволяет существенно повысить скорость измерений в целом. Сенсор обладает развитым, встроенным ПО, обеспечивающим многократное сканирование одного и того же участка профиля сечения при различной яркости лазерной подсветки с автоматической адаптацией параметров съемки в зависимости от отражающей способности поверхности объекта, с последующей фильтрацией шумов и прочих посторонних воздействий. Физическая удаленность измеряемого объекта от сенсора (около 200 мм) гарантирует защиту от случайных столкновений, обеспечивая сохранность и долговечность оборудования.

Значения параметров сечения пера рассчитываются и сравниваются с номинальными значениями параметров, а также проверяется соответствие отклонений установленным допускам. Результаты измерений и вычислений могут быть представлены как в виде абсолютных значений, так и в виде отклонений от номинальных. Данные могут быть представлены в виде таблиц на экране, графических изображений по сечениям, или как трёхмерная модель лопатки.

Координаты точек бандажной полки в системах BLAZER-2S, BLAZER-2M, BLAZER-2L фиксируются с помощью контактного датчика и сравниваются с номинальными координатами, заложенными в проектных чертежах.

Установки BLAZER (кроме модели BLAZER Compact) могут оснащаться гониометрами, позволяющим выравнивать положение вертикальной оси объекта измерения по отношению к оси самой системы, Гониометр представляет собой двухкоординатный глобусный стол, монтируемый на рабочем столе системы BLAZER. Посредством двух поворотных осей верхняя поверхность стола может менять наклон устанавливаемого на ней объекта измерений.

а)

б)

rlazer

... ..JMf,

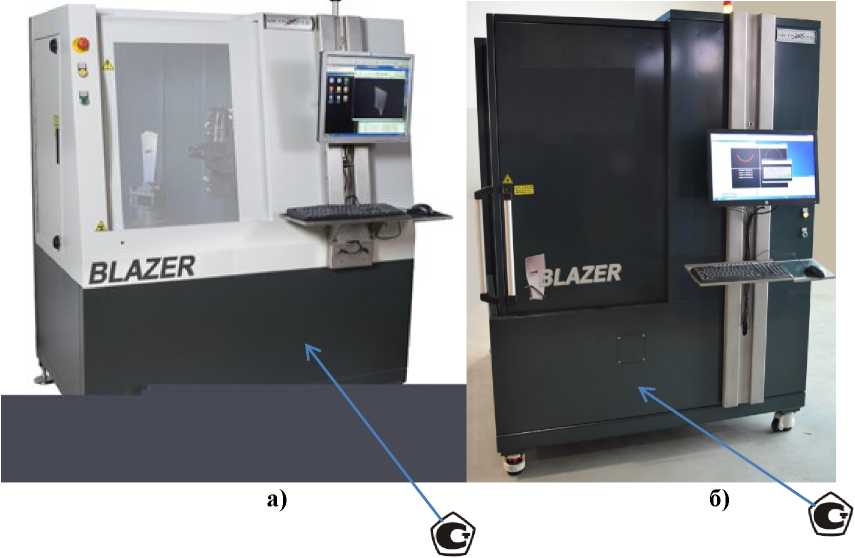

Рисунок 1 - Общий вид установок лазерных измерительных BLAZER- 2S (а); 2M, 2L(6) и место нанесения знака утверждения типа

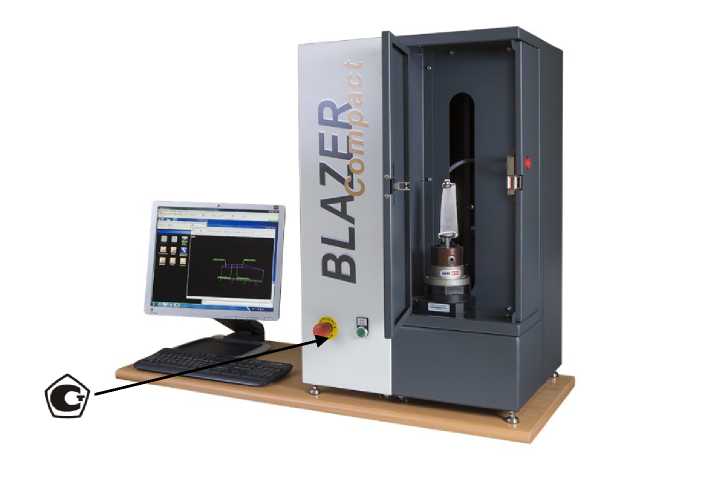

Рисунок 2 - Общий вид установки лазерной измерительной BLAZER Compact и место нанесения знака утверждения типа

Пакет программного обеспечения METROPTIC MARS предоставляет набор программ, позволяющий выполнять калибровку установки, измерение координат объекта, сканирование лопатки, расчёт параметров профиля пера, их хранение и визуализацию, трехмерное изображение пера в проверяемых сечениях, средства для разметки зон и уровня превышения пределов допуска по профилю для каждого контрольного сечения, позволяющие вести разметку непосредственно на поверхности пера с помощью струйного принтера. Пакет включает в себя библиотеку методов расчёта параметров, соответствующих требованиям большинства производителей двигателей.

Вычислительные алгоритмы METROPTIC MARS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО METROPTIC MARS блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Таблица 1 - Идентификационные данные программного обеспечения установок

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.

Защита программного обеспечения установки лазерной измерительной BLAZER соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики установок

* На базе этих моделей возможна модификация, позволяющая проводить измерения моноколёс, состоящих из лопаток данного типа.

** На базе этой модели возможна модификация, позволяющая делать разметку проблемных зон непосредственно на поверхности измеряемого объекта.

*** При использовании гониометра.

Таблица 3 - Технические характеристики установок

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации установки лазерной измерительной BLAZER типографским способом и на переднюю панель корпуса методом наклейки

Таблица 4 - Комплектность установок лазерных измерительных BLAZER

осуществляется по документу МП 53413-13 с изменением №2 «Установки лазерные измерительные BLAZER. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 сентября 2019 г.

Основные средства поверки: комплект мер для поверки установок лазерных измерительных BLAZER (рег. № 75119-19)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.

приведены в эксплуатационных документах

Техническая документация фирмы METROPTIC Technologies Ltd, Израиль

Фирма METROPTIC Technologies Ltd, Израиль

Адрес: PO Box 18 Tefen, 24959 Israel

Телефог: +972-4-9970691, фах: +972-4-9872106

Web-сайт: www.metroptic.com

Общество с ограниченной ответственностью «Карат» (ООО «Карат»)

ИНН 7719617571

Адрес: 107023, г. Москва, Мажоров переулок, д.10, стр. 1 эт. 3 пом. 15303, оф.В Телефон/факс: (495) 965-17-43

E-mail: info@metroptic.ru

Web-сайт: www.metroptic.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
