№1494 от 24.06.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 571919
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2333 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1494 от 24.06.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
24 июня 2024 г.
1494
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2333 «Об утверждении типов средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 4 приложения к приказу от 31 декабря 2020 г. № 2333 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
Приложение № 4 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1494
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры измерительные FloBoss модели S600+
Назначение средства измерений
Контроллеры измерительные FloBoss модели S600+ (далее - контроллеры) предназначены для измерений и преобразований электрических сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти. Контроллеры применяются в составе системы обработки информации системы измерений количества и показателей качества нефти.
Описание средства измеренийПринцип действия контроллера основан на измерении и преобразовании сигналов измерительных преобразователей и расходомеров в информацию об измеряемой среде с последующим вычислением и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера (АРМ оператора).
Входные сигналы поступают в контроллер через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, другие). По полученным сигналам контроллер, с помощью заложенного в нем програмного обеспечения, производит вычисления необходимых для учета и управления параметров.
Вычислительным центром контроллера являются один основной процессор и несколько вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей точкой. Это обеспечивает требуюмую точность привыполнении математических операций, а целостность результирующих данных обеспечиается хранением нарастающих счетчиков в ячейках памяти с тройным резервированием (Tri-reg format).
На передней панели контроллера располагаются жидкокристаллический дисплей с подсветкой, 26-кнопочная клавиатура для локального управления контроллером и ввода данных, а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки контроллера и могут быть настроены для работы с конкретным объектом.
Контроллер позволяет осуществлять:
-
- вычисление расхода по нескольким измерительным линиям;
-
- балансирование потоков по линиям и управление общей пропускной способностью узла учета;
-
- управление пробоотборным устройством;
-
- управление поверочными операциями - для этого контроллер оснащается специализированной платой прувера и поддерживает работу с поверочными установками;
-
- управление дозированием и загрузкой продукта;
-
- архивирование измеренных и вычисленных параметров в архивных базах данных произвольного типа и периодически (настраивается при конфигурировании);
-
- ведение журналов событий и аварий;
-
- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при сработке внутренних контуров самодиагностики;
-
- печать данных на подключенный принтер;
-
- управление и обмен данными с подчиненными устройствами по цифровым каналам связи;
-
- передачу информации в системы более высокого уровня по имеющимся интерфейсам связи.
Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.
Контроллеры содержат несколько типов
памяти для хранения информации. Энергонезависимая память EPROM - для хранения операционной системы прибора, включая все функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash память - для резервного хранения конфигурации прибора. Энергонезависимая SRAM (с батарейной подпиткой) - для хранения текущей конфигурвции прибора и архивных данных. DRAM - для временного хранения информации.
Пломбировка контроллера осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на корпусе контроллера.

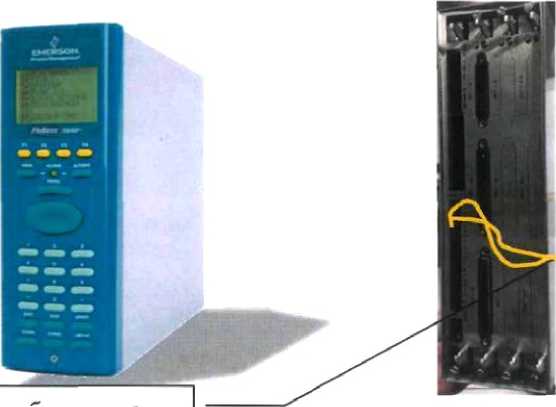

Общий вид контроллера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа
Программное обеспечениеТаблица 1- Идентификационные данные програмного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LinuxBinary.app |
|
Номер версии (идентификационный номер) ПО |
06.25 |
|
Цифровой идентификатор ПО |
0x1990 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Уровень защиты ПО от непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики
Значение
Диапазон измерений силы постоянного электрического тока, мА
от 4 до 20
|
Диапазон измерений частоты частотно-импульсного сигнала, Гц |
от 1 до 10000 |
|
Пределы допускаемой погрешности измерений силы постоянного тока приведенной к диапазону измерений, % |
±0,04 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, имп. |
±1 |
|
Пределы допускаемой относительной погрешности при вычислении расхода, объема, массы,% |
±0,01 |
|
Пределы допускаемой относительной погрешности при вычислениях коэффициентов преобразования и поправочных коэффициентов преобразователей расхода (включая погрешности задействованных измерительных каналов без учета погрешности первичных измерительных преобразователей), % |
±0,025 |
|
Таблица 3 -Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
От 20 до 32 |
|
Потребляемая мощность, Вт, не более |
48 |
|
Габаритные размеры, мм. не более: | |
|
- высота |
305 |
|
- ширина |
270 |
|
- длина |
85 |
|
Масса, кг. не более |
6 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха. °С |
от +18 до +28 |
|
- относительная влажность при температуре +35 °С, % |
от 30 до 80 |
|
- атмосферное давление. кПа |
от 84 до 106 |
|
Наработка на отказ, не более, ч |
20000 |
|
Средний срок службы, не менее, лет |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер измерительный |
FloBoss S600+ (зав. №№ 18361944, 18361945, 18361951) |
3 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
НА.ГНМЦ.0475-20 МП |
1 экз. |
|
Програмное обеспечение |
Config 600 |
1 шт. |
Поверка
осуществляется по документу НА.ГНМЦ.0475-20 МП «Инструкция. ГСИ. Контроллеры измерительные FloBoss S600+. Методика поверки», утвержденному АО «Нефтеавтоматика» в 25.05.2020 г.
Основные средства поверки:
-
- рабочий эталон 2 разряда единицы силы постоянного электрического тока в соответствиии с Государственной поверочной схемой для средств измерения силы постоянного электрического тока в диапазоне от 1^ до 100А, утвержденной приказом Росстандарта от 01.10.2018 № 2091 в диапазоне от 0 до 25 мА;
-
- рабочий эталон 4 разряда единицы частоты электрического тока в соответствиии с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Росстандарта от 31.07.2018 № 1621 в диапазоне от 1 Гц до 10000 Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке контроллера.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к контроллерам измерительным FloBoss модели S600+Государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от до 100 А, утвержденная приказом Федерального
агенства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
измерений времени и частоты, техническому регулированию
Государственная поверочная схема для средств утвержденная приказом Федерального агентства по и метрологии от 31 июля 2018 г. № 1621;
Process Management Ltd.».
Техническая документация фирмы «Emerson Великобритания.
ИзготовительФирма «SC Benchmark Electronics Romania SRL», Румыния
Oras Ghimbav, Str. Aeroportului nr.6, Parcul Industrial ICCO - Ghimbav, Hala H3, Judetul
Brasov CP 38, Oficiul Postal 2, Brasov 507075, Румыния
ЗаявительАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») ИНН 0278005403
Адрес: 450005, г. Уфа, ул. 50-летия Октября, д. 24 Телефон/факс: (347) 228-81-70
E-mail: nefteavtomatika@nefteavtomatika.ru,
Web-сайт: http://www.nefteavtomatika.ru
Испытательный центрАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
