Регистрационный № 82895-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии однофазные многотарифные СЕ 102М (далее - счетчики) предназначены для измерений и учета электрической активной энергии в двухпроводных сетях переменного тока в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21, а также измерений параметров сети: напряжения переменного тока, силы переменного тока и активной мощности.

Принцип действия счетчиков основан на вычислении действующих значений силы и напряжения переменного тока, активной электрической энергии и мощности по измеренным мгновенным значениям входных сигналов силы и напряжения переменного тока.

Конструктивно счетчики выполнены в виде единого корпуса с крышкой клеммной колодки. В конструкцию счётчиков входят следующие функциональные узлы: датчик тока, микроконтроллер, энергонезависимая память, интерфейсы связи, жидкокристаллический индикатор (далее - ЖКИ) для просмотра информации, клавиатура из двух кнопок.

В зависимости от модификации, в счетчиках имеются следующие интерфейсы связи: оптический порт, EIA485, М-Bus. В состав счетчиков, в соответствии со структурой условного обозначения модификаций, представленной в таблице 1, могут входить дополнительные устройства: устройство внешнего питания интерфейса, датчик контроля вскрытия крышки, устройство хранения профилей нагрузки.

Счётчики обеспечивают учет следующих данных:

• - активной электрической энергии нарастающим итогом в целом и раздельно по каждому тарифу, а также на конец месяца и конец суток;

• - профиля активной мощности, усредненной на заданном интервале времени;

• - максимальных месячных значений активной мощности, усредненных на заданном интервале;

• - текущих данных даты и времени;

• - действующего тарифа;

• - коэффициента активной мощности с ненормируемой точностью;

• - частоты измерительной сети с ненормируемой точностью.

Счетчики обеспечивают измерение и вывод на индикацию:

• - среднеквадратических значений фазного напряжения переменного тока;

• - среднеквадратических значений силы переменного тока;

• - активной мощности, усредненной на интервале в 1 с (в дальнейшем - мощности).

Счетчики выпускаются в модификациях, отличающихся исполнением корпуса, классом точности при измерении активной электрической энергии, базовым (максимальным) током, типом встроенного интерфейса и наличием дополнительных устройств.

Структура условного обозначения модификаций счетчиков приведена в таблице 1.

Таблица 1 - Структурная схема обозначения счетчиков

X

Наличие дополнительного устройства:

N - внешнее питание интерфейса;

Z - устройство хранения профилей нагрузки; V - датчик контроля вскрытия крышки

L - наличие подсветка ЖКИ

Тип встроенного интерфейса: J - оптический порт;

A - EIA485;

B - M-Bus

Базовый (максимальный) ток:

5 - 5(60) А;

8 -10(100)А

Номинальное фазное напряжение переменного тока:

4 - 230 В

Класс точности при измерении активной электрической энергии: 1; 2

Исполнение корпуса:

S7 - для установки в щиток

R5 - для установки на DIN-рейку

R5.1 - для установки в щиток и на DIN-рейку

Наименование типа счетчиков

Примечания:

* - отсутствие буквы в схеме означает отсутствие соответствующей функции

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

б) счетчик в исполнении корпуса R5

Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки).

J

Г0СТ31818.П Г0СТ318»921-

i' IM

Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего ПО.

Встроенное программное обеспечение (далее - ВПО) счетчиков предназначено для измерений и обработки параметров электроэнергии в точке подключения счетчиков. ВПО осуществляет сохранение необходимых параметров в энергонезависимой памяти счетчиков при снятии внешнего напряжения. ВПО счетчиков также осуществляет вывод параметров на ЖКИ и обмен информацией посредством доступных интерфейсов связи. ВПО является метрологически значимым.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Внешнее программное обеспечение «Admin Tools» является метрологически не значимым, предназначено для настройки (программирования) счетчиков и считывания информации о счетчиках и измеренной ими информации.

Конструкция счетчиков исключает возможность несанкционированного влияния на ВПО и накопленную измерительную информацию. Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ВПО счетчиков приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

таблицы 2

Таблица 3 - Метрологические характеристики при измерении активной электрической мощности для счетчиков класса точности 1

Таблица 4 - Метрологические характеристики при измерении активной электрической мощности для счетчиков класса точности 2

Таблица 5 - Основные технические характеристики

наносится на панель счетчика любым технологическим способом, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в разделе 1.1 «Основные сведения» руководства по эксплуатации САНТ.411152.035 РЭ.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»;

ТУ 26.51.63-079-63919543-2010 «Счетчики активной электрической энергии однофазные многотарифные СЕ 102М. Технические условия».

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Юридический адрес: 355000, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415, оф. 294

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное бюджетное учреждение   «Научно-исследовательский   центр

промышленной метрологии - РОСТЕСТ» (ФБУ «НИЦ ПМ - РОСТЕСТ») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 544-00-00

E-mail: info.ozrn@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

18        июля             АГ 1466

Регистрационный № 93489-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные МФР.0704-01 (далее - расходомеры) предназначены для измерения в групповых замерных установках, а также на выкидных линиях скважин без предварительной сепарации:

• -  массы и массового расхода нефтегазоводяной смеси (далее - НГВС) за вычетом попутного нефтяного газа;

• -  массы и массового расхода НГВС за вычетом массы воды и попутного нефтяного газа;

• -  объёма и объёмного расхода свободного попутного нефтяного газа.

Описание средства измерений

Принцип действия расходомера основан на измерении комплексного сопротивления и электрической емкости скважинного продукта, протекающего между электродами модуля измерительного, а также на измерении давлений в трубопроводе и трубе Вентури.

Расходомеры состоят из поточного вычислителя (далее - ПВ), соединённого кабелями с модулем томографическим (далее - МТ) и модулем трубы Вентури (далее - МТВ).

МТ предназначен для непрерывного измерения переменных первичных данных электрических характеристик многофазной среды (комплексного сопротивления, емкости) в потоке нефтегазоводяной продукции нефтяной скважины.

МТВ предназначен для измерения параметров газожидкостной смеси (измерения перепада давления в трубе Вентури, давления и температуры), сбора, обработки полученных данных и передачи результатов обработки в поточный вычислитель.

ПВ предназначен для сбора и обработки данных в непрерывном режиме, получаемых от модулей измерительных и передачи результатов измерения в информационную систему.

Заводской номер расходомеров наносится ударным способом или методом лазерной гравировки на табличку, которая крепится на поточном вычислителе. Формат нанесения заводского номера - цифровой.

Общий вид расходомера и место обозначения заводского номера приведены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.

С целью предотвращения несанкционированного доступа к программному обеспечению расходомера заводом изготовителем пломбируется поточный вычислитель. Место пломбирования показаны на рисунке 2. Способ нанесения пломб указан в руководстве по эксплуатации на расходомеры.

Место нанесения заводского номера и знака утверждения типа

Рисуно

утверждения типа

Место пломбирования поточного вычислителя

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Структура записи условного обозначения расходомеров, в зависимости от типоразмера и варианта исполнения: Расходомер многофазный МФР.0704-01.ХХ-ОП

Код «ОП» указывается при заказе расходомера----------------

общепромышленного исполнения

Пример условного обозначения: «Расходомер многофазный МФР.0704-01.01».

В примере приведено обозначение расходомера МФР.0704-01.01 с диаметром условного прохода 50 мм, рассчитанным на эксплуатацию трубопроводе с давлением, не превышающим 6,3 МПа.

Программное обеспечение (ПО) расходомеров осуществляет управление функциями расходомеров, собирает и обрабатывает получаемые данные и передает их в системы верхнего уровня.

Наименования ПО и идентификационные данные указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и основные технические характеристики расходомеров, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 -

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа при содержании воды в скважинной жидкости (в объемных долях)

Таблица 3 - Основные технические характеристики

Значения

Исполнения

Таблица 5 - Комплектность

приведены в разделе 1.1.2 «Общие сведения» документа «Расходомер многофазный МФР.0704-01. Руководство по эксплуатации» КПБТ.421350.001 РЭ.

Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень п.6.2.1, п. 6.5);

ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

КПБТ.421350.001 ТУ «Расходомер многофазный МФР.0704-01. Технические условия».

Общество с ограниченной ответственностью «Квалитет» (ООО «Квалитет»)

ИНН 7723804052

Юридический адрес: 119435, г. Москва, ул. Малая Пироговская, д. 13, стр. 1, помещ. 101

Общество с ограниченной ответственностью «Квалитет» (ООО «Квалитет»)

ИНН 7723804052

Адрес: 119435, г. Москва, ул. Малая Пироговская, д. 13, стр. 1, помещ. 101

Телефон: +7 495 252 01 33

E-mail: info@qualitetsystem.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Регистрационный № 29934-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы многоканальные технологические РМТ 59, РМТ 69 (далее по тексту -РМТ) предназначены для измерения, регистрации и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.

Принцип действия РМТ основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе РМТ и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

РМТ являются микропроцессорными, аналого-цифровыми показывающими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении РМТ от сети питания.

РМТ 59 могут иметь от шести до сорока двух, РМТ 59М - шесть или двенадцать, РМТ 59L - шесть, двенадцать, восемнадцать или двадцать четыре гальванически развязанных каналов измерения и записи различных физических величин; РМТ 59 могут иметь от нуля до сорока восьми, РМТ 59М - от нуля до восьми гальванически развязанных каналов дискретного входа; РМТ 59L могут иметь восемь гальванически развязанных каналов дискретного входа и восемь каналов управления (коммутации) электрическими цепями (реле); шестнадцать каналов управления (коммутации) электрическими цепями (реле); РМТ 59 могут иметь от нуля до сорока восьми, РМТ 59М - от нуля до шестнадцати каналов управления (коммутации) электрическими цепями (реле); РМТ 59 могут иметь от нуля до восемнадцати каналов токовых выходов. Количество каналов ввода-вывода в РМТ 59, РМТ 59М может быть расширено подключением к внешнему СОМ-порту модулей УСО (серия ЭЛЕМЕР EL-4000) по протоколу MODBUS RTU.

РМТ 69, РМТ 69L могут иметь шесть гальванически развязанных каналов измерения и записи различных физических величин; РМТ 69 могут иметь восемь, РМТ 69L - от нуля до четырех гальванически развязанных каналов дискретного входа; РМТ 69 могут иметь шестнадцать, РМТ 69L - от восьми до шестнадцати каналов управления (коммутации) электрическими цепями (реле).

Измерительные каналы РМТ предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0-5, 0^20 или 4^20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока 0^100 мВ, 0-75 мВ и 0^10 В (реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.

РМТ имеют исполнения: общепромышленное (РМТ 59, РМТ 69), облегченный вариант конструктивного исполнения (РМТ 59М, РМТ 59L, РМТ 69L), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (РМТ 59А, РМТ 59АМ, РМТ 69А), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 59Ех, РМТ 59ЕхМ, РМТ 69Ех).

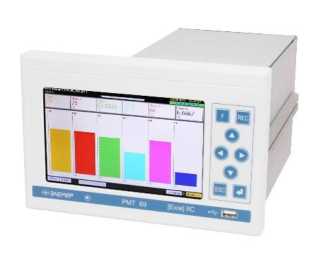

Фотографии общего вида регистраторов многоканальных технологических РМТ 59, РМТ 69 представлены на рисунке 1.

РМТ 59

РМТ 59М

РМТ 69

РМТ 69L

Рисунок 1

В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия РМТ с компьютером, не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках, и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Основные метрологические характеристики с учетом конфигураций РМТ приведены в таблицах 2, 3.

Таблица 2 - Основные

РМТ

Таблица 3 - Основные

Таблица 4 - Основные

РМТ

Таблица 5 - Габаритные размеры и масса

Таблица 6 - Показатели надежности

наносится на переднюю панель приборов термотрансферным способом, а также на руководства по эксплуатации НКГЖ.411124.002РЭ, НКГЖ.411124.003-10РЭ, НКГЖ.411124.003-20РЭ, НКГЖ.411124.004РЭ, НКГЖ.411124.005РЭ и формуляры - НКГЖ.411124.002ФО, НКГЖ.411124.003-10ФО,         НКГЖ.411124.003-20ФО,         НКГЖ.411124.004ФО,

НКГЖ.411124.005ФО типографским способом.

Комплектность РМТ приведена в таблице 7.

Таблица 7 - Комплектность

содержатся в руководствах по эксплуатации НКГЖ.411124.002РЭ, НКГЖ.411124.003-10РЭ, НКГЖ.411124.003-20РЭ, НКГЖ.411124.004РЭ, НКГЖ.411124.005РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

ТУ 4226-063-13282997-05 Регистраторы многоканальные технологические РМТ 59, РМТ 69. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон: +7 (495) 988-48-55

E-mail: elemer@elemer.ru

Web-сайт: www.elemer.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

18        июля             АГ 1466

Регистрационный № 75431-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры многофазные серии УМФ300 (далее - уровнемеры) предназначены для измерений уровней границ разделов фаз в многокомпонентных средах.

Принцип действия уровнемеров заключается в формировании электромагнитного гармонического сигнала и распространении его по волноводу. Высокочастотный сигнал, распространяясь по волноводу (сенсору), отражается от всех границ раздела сред пропорционально изменению диэлектрической проницаемости среды, а также замедляет или увеличивает скорость распространения в проницаемости среды.

Уровнемеры многофазные серии из корпуса и волновода (сенсора), который или трубопровода. Внутри корпуса уровнемера установлен электронный модуль, соединенный с чувствительным элементом, выполненным в виде волновода.

Уровнемеры выпускаются в модификациях УМФ300 и УМФ300-02. Модификация УМФ300 комплектуется электронным модулем УМФ300.20, модификация УМФ300-02 комплектуется электронным модулем УМФ300.29. Выбор модификации и электронного модуля производится исходя из требований по уровню взрывозащищенности и имеющейся сети питания. Метрологические характеристики обеих модификаций являются идентичными.

Результаты измерения канала измерений границы раздела сред газ/жидкость и канала измерений границы раздела сред жидкость/жидкость передаются посредством интерфейса RS485 по протоколу Modbus RTU на любой стандартный контроллер АСУ ТП, индикатор или компьютер с стандартной СКАДО-системой. В качестве индикатора может быть использован контроллер УМФ700.26 с жидкокристаллическим экраном, который может дополнять базовую комплектацию уровнемера. В модификациях УМФ300-02 жидкокристаллический экран контроллера интегрирован в корпус уровнемера.

Общий вид уровнемеров представлен на рисунках 1 и 2.

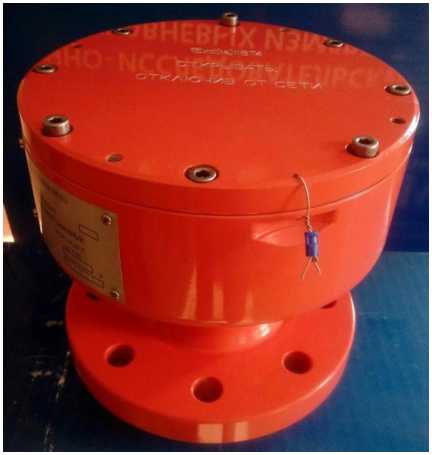

Рисунок 1 - Общий вид уровнемеров многофазных серии УМФ300 модификации УМФ300

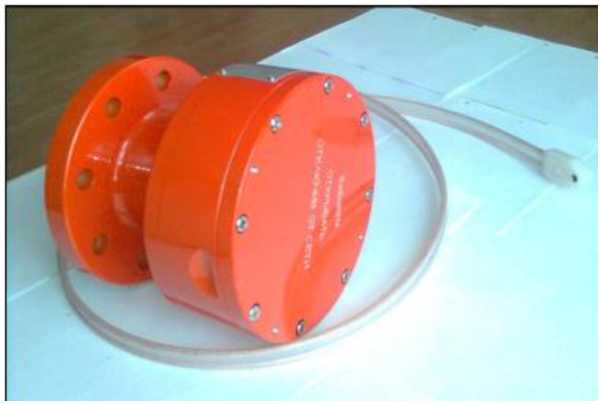

Рисунок 2 - Общий вид уровнемеров многофазных серии УМФ300 модификации УМФ300-02

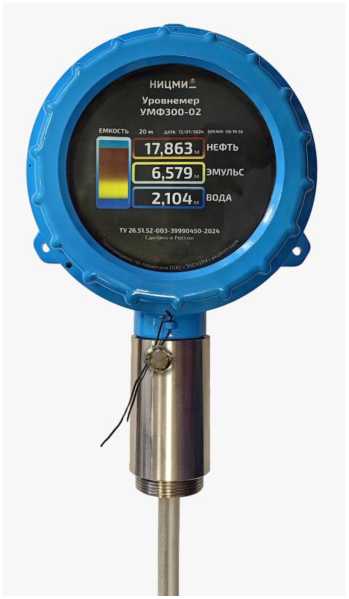

Рисунок 3 - Место пломбировки уровнемеров многофазных серии УМФ300

Таблица 1

Метрологические характеристики уровнемеров многофазных серии УМФ300 нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных многоуровневой системой доступа пользователей. Конструкция уровнемеров многофазных серии УМФ300 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию путем пломбирования корпуса уровнемеров.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

Таблица 4 - Показатели надежности

наносится на корпус уровнемера многофазного серии УМФ300 методом наклейки и в центре титульных листов паспорта и руководства по эксплуатации типографским способом.

Комплектность уровнемеров приведена в таблице 5.

Таблица 5 - Комплектность

приведены в разделе 4 «Устройство и работы» документа «Уровнемер многофазный УМФ.

Руководство по эксплуатации. УМФ 300.00.00.000 РЭ - 02».

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Уровнемер      многофазный      УМФ300.      Технические      условия.

ТУ 26.51.52-003-39990450-2024 (Взамен ТУ УМФ 300.00.00.000 от 01.03.2017 г.)

Общество с ограниченной ответственностью «Научно-исследовательский центр многоуровневых измерений» (ООО «НИЦ МИ»)

ИНН: 0274053607

Адрес: 450104, Республика Башкортостан, г. Уфа, ул. Зеленогорская, д. 9 Юридический адрес: 450056, Республика Башкортостан, г. Уфа, д. Мокроусово, База б/н, оф. 43

Тел/факс: 8 (347) 236-92-52 / 295-95-12 (13)

E-mail: info@nicmi.ru

Web-сайт: nicmi.ru

Всероссийский

Федерального научно-исследовательский (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

2025 г. № _^488

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
