ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2021 г. № 1909

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «31» августа 2021 г. № 1909

Лист № 1 Регистрационный № 76508-19                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы элементные СПЕКТРОСКАН МЕТА

Анализаторы элементные СПЕКТРОСКАН МЕТА (далее - анализаторы) предназначены для измерений содержания общей серы и азота в нефти, нефтепродуктах, продуктах химического синтеза, биологических материалах, газах и сжиженных газах.

Принцип действия анализаторов основан на высокотемпературном разложении и окислении компонентов пробы в кварцевой пиролизной трубке (печи), в атмосфере обогащенной кислородом, и последующем анализе образовавшихся продуктов. При высокой температуре и избытке кислорода соединения серы количественно превращаются в двуокись серы (SO:), соединения азота - в окись азота (NO). Углеводороды количественно превращаются в воду и двуокись углерода (H2O и CO2). Продукты горения переносятся потоком газа-носителя по газовой магистрали в блок измерения. В газовой магистрали присутствуют осушитель и фильтр твердых частиц, удаляющие из продуктов горения воду и сажу, которые мешают анализу.

Детектирование азота основано на методе хемилюминесценции. Молекулы NO взаимодействуют с добавленным в блок детектирования озоном, при этом образуются молекулы двуокиси азота в возбужденном состоянии, которые испускают характеристическое люминесцентное излучение hv. Оно регистрируется с помощью фотоэлектронного умножителя.

NO + Оз АО:*

NO2* >NO:- hv

Детектирование серы основано на принципе ультрафиолетовой флуоресценции: молекулы SO2 переходят в возбужденное состояние под действием ультрафиолетового облучения hv0. Переход в основное энергетическое состояние сопровождается характеристическим флуоресцентным излучением Ьуфлуор, которое регистрируется с помощью фотоэлектронного умножителя.

SO: + hvo >SO:*

SO2* >SO: + Ьуфлуор

Интенсивность характеристического излучения серы и азота пропорциональна содержанию соответственно серы и азота в образце. На основании величины этого сигнала, по предварительно построенной калибровочной зависимости, производится расчёт массовой доли/концентрации серы или азота.

Анализаторы элементные СПЕКТРОСКАН МЕТА состоят из блока печи, одного или двух блоков измерения и одного или двух устройств ввода проб.

Анализаторы элементные СПЕКТРОСКАН МЕТА выпускаются в следующих модификациях: -S, -N, -NS, -N(L), -N(L)S, -S-20729, где буквенные индексы обозначают: наличие в составе анализатора блока измерения серы (S), блока измерения азота (N), блоков измерения азота и серы (NS), блока измерения азота с расширенным диапазоном измерения азота (N(L)), блоков измерения азота с расширенным диапазоном измерения азота и блока измерения серы (N(L)S). Модификация анализатора -S-20729 конструктивно приспособлена для определения общей серы в газе горючем природном с применением воздуха в качестве газа носителя и окислителя.

Анализаторы оснащаются разными устройствами ввода проб. В обозначении модификаций используются цифровые индексы: -01, -02, -03, подразумевающие наличие в составе анализатора устройства ввода жидких проб (01), устройства ввода газообразных проб (02), устройства ввода жидких проб и устройства ввода газообразных проб (03). Модификация анализатора -S-20729 оснащена устройством ввода газообразных проб.

Нанесение знака поверки на анализаторы не предусмотрено. Каждый экземпляр анализатора имеет заводской номер, расположенный на паспортной табличке на задней стороне блока печи. Заводской номер имеет цифровой формат, состоящий из идентификатора серии анализаторов и номера прибора, и наносится травлением, гравированием, типографским или иным пригодным способом.

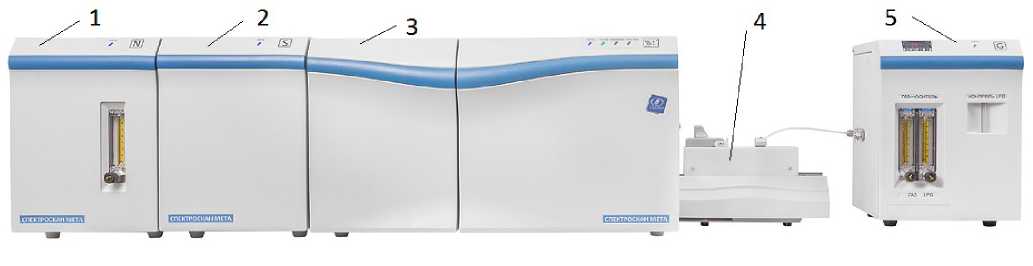

Общий вид анализатора элементного СПЕКТРОСКАН META-N(L)S-03 представлен на рисунке 1.

Рисунок 1 - Общий вид анализатора: 1) блок измерения азота; 2) блок измерения серы;

3) блок печи; 4) устройство ввода жидких проб; 5) устройство ввода газообразных проб

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Анализаторы оснащены внешним программным обеспечением ПО СПЕКТРОСКАН META (далее - ПО). ПО является метрологически значимым и выполняет следующие функции:

- управление анализатором;

- установка режимов работы анализатора;

- регистрация и обработка аналитических сигналов;

- калибровка анализатора;

- расчет массовой доли/концентрации определяемого элемента;

- обработка и хранение результатов измерений, вывод их на печать;

- проведение диагностических тестов анализатора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на паспортную табличку анализатора, расположенную на задней стороне блока печи и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе «Введение».

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»

Приказ Росстандарта от 29.12.2018 №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

РПНФ.415311.000ТУ «Анализаторы элементные СПЕКТРОСКАН МЕТА. Технические условия».

Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Адрес: 190103, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А, пом. 203

Телефон: +7 (812) 325-81-83; факс: +7 (812) 325-85-03

Web-сайт: www.spectronxray.ru

E-mail: info@spectronxray.ru

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18 Факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

✓...... А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028B828700A0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
