№2791 от 03.11.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 377606
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2791 от 03.11.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2791
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Счётчики газа цифровые интеллектуальные |
СГЦИ |
80980-21 |
Общество с ограниченной ответственностью «Центр Инновационных Технологий-Плюс» (ООО «ЦИТ-Плюс»), г. Саратов |
МП-ИНС- 004/03 2021 |
МП-ИНС-004/03-2021 (с изменением №1) |
Общество с ограниченной ответственностью «Центр Инновационных Технологий-Плюс» (ООО «ЦИТ-Плюс»), г. Саратов |
ООО «ИНЭКС СЕРТ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2791
Лист № 1 Регистрационный № 80980-21 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики газа цифровые интеллектуальные СГЦИ
Назначение средства измеренийСчётчики газа цифровые интеллектуальные СГЦИ (далее по тексту - счетчики) предназначены для измерений прошедшего через счётчики объёма природного газа, паровой фазы сжиженного углеводородного газа и других неагрессивных газов при учётно-расчетных и технологических операциях.
Описание средства измеренийПринцип действия счетчиков основан на эффекте колебания струи измеряемой среды при протекании ее через струйный автогенератор, который представляет собой бистабильный струйный элемент, охваченный обратными связями, обеспечивающий режим автоколебаний. Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой, пропорциональной расходу газа. Акустические колебания поступают на пьезоэлемент, где преобразуются в электрический сигнал. Электрический сигнал поступает на плату аналого-цифрового преобразователя, который усиливает сигнал, формирует импульсы счета, производит их подсчет, переводит полученное количество импульсов в значение объёма прошедшего газа и выводит это значение на жидкокристаллический дисплей (далее по тексту - дисплей).
Конструктивно счетчики состоят из:
-
- корпуса;
-
- струйного автогенератора и пьезоэлемента, находящегося в корпусе с присоединительными патрубками;
-
- платы аналого-цифрового преобразователя (формирователя импульсов) с сумматором и дисплеем.
Счетчики изготавливаются в исполнениях: -1,6; -2,5; -3,2; -4,0.
В зависимости от исполнения счетчики отличаются:
-диапазоном измерений;
-
- массой и габаритными размерами;
-
- условным диаметром.
Внешний вид счетчиков приведен на рисунке 1. Схема пломбирования, место нанесения знака утверждения типа приведены на рисунке 2. Заводские номера, состоящие из арабских цифр, наносятся печатным способом на крышке счетчика, что обеспечивает идентификацию каждого образца в течении всего срока эксплуатации.
СГЦИ-4,0 Сделано в России

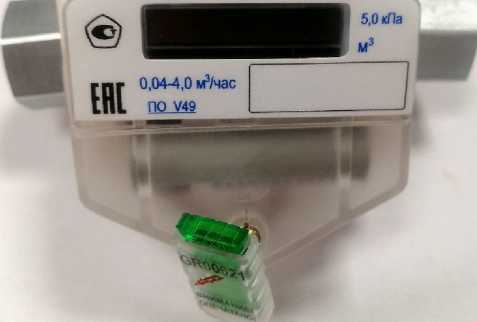

Рисунок 1 - Внешний вид счетчиков

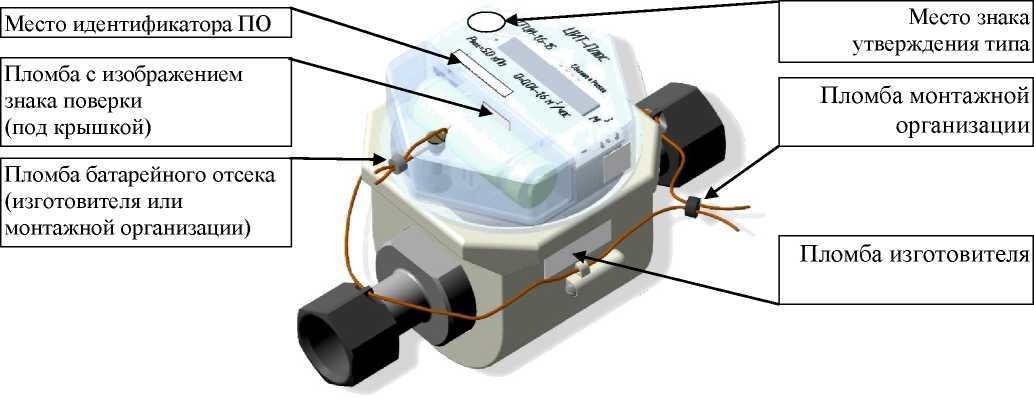

Рисунок 2 - Схема пломбирования и место нанесения знака утверждения типа Знак поверки наносится в виде наклейки, ограничивающей доступ к узлу настройки счетчика.
Счетчики имеют встроенное программное обеспечение (далее по тексту - ПО), которое встраивается в энергонезависимую память счетчика при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. конструкцией обеспечено отсутствие доступных пользователю программно-аппаратных интерфейсов связи и наличие механической защиты (опломбирование).
ПО предназначено для сбора, обработки, вычислений, отображения данных на дисплее об объёме прошедшего газа через счетчик.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Attempt2 816 V49.elf |
|
Номер версии (идентификационный номер) ПО |
не ниже V49 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
—* |
|
Алгоритм вычисления цифрового идентификатора программного |
* |
|
обеспечения | |
|
*-информация не доступна, т.к. отсутствуют программно-аппаратные интерфейсы связи с | |
|
данным ПО. | |
Основные метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация счетчика СГЦИ | ||||
|
-1,6 |
-2,5 |
-3,2 |
-4,0 | |
|
Диапазон измерений объемного |
от 0,04 |
от 0,04 |
от 0,04 |
от 0,04 |
|
расхода газа, м3/ч |
до 1,60 |
до 2,5 |
до 3,2 |
до 4,0 |
|
Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: от Qmin до 0,2<)|ш1\ включ. св. 0,2^Qmax до Qmax |
и- н- | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация счетчика СГЦИ | ||||
|
-1,6 |
-2,5 |
-3,2 |
-4,0 | |
|
Диаметр условного прохода, мм |
15; 20; 25 | |||
|
Максимальное рабочее давление, кПа, не более |
5 | |||
|
Потеря давления при расходе Qmax, кПа, не более |
1 |
1 |
1,5 |
1,5 |
|
Цена деления младшего разряда 3 отсчётного механизма счётчика, м3 |
0,001 | |||
|
Емкость отсчётного механизма, м3 |
999999,999 | |||
|
Цена импульса, м3/имп |
0,000125 | |||
|
Напряжение встроенного источника питания, В |
3,6 | |||
|
Рабочие условия измерений:
|
от -10 до +50 от 86 до 106,7 от 30 до 80 | |||
|
Габаритные размеры ДхШхВ, мм, не более: |
150х100х100 |
200х150х150 | ||
|
Масса, кг, не более |
0,8 |
1,0 | ||
|
Средняя наработка на отказ, ч, не менее |
110000 | |||
|
Средний срок службы, лет, не менее |
12 | |||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP50 | |||
наносится на лицевую панель методом трафаретной печати и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик |
СГЦИ |
1 шт. |
|
Руководство по эксплуатации |
ЯБКЮ.407279.001 РЭ |
1 экз. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Методика поверки |
- |
1 экз. |
приведены в разделе 3 «Описание и метод измерений. Руководство по эксплуатации ЯКБЮ.407279.001 РЭ»
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЯБКЮ.407279.001 ТУ Счетчики газовые цифровые интеллектуальные типа СГЦИ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Центр Инновационных Технологий-Плюс»
(ООО «ЦИТ-Плюс»)
ИНН: 6452927377
Адрес: 410010, г. Саратов, ул. 1-й Пугачевский поселок, д. 44Б
Тел./факс: +7 (8452)-64-46-29, 64-70-57, 69-32-23
E-mail: cits@overta.ru
Web-сайт: www.cit-td.ru
ИзготовительОбщество с ограниченной ответственностью «Центр Инновационных Технологий-Плюс»
(ООО «ЦИТ-Плюс»)
ИНН: 6452927377
Адрес: 410010, г. Саратов, ул. 1-й Пугачевский поселок, д. 44Б
Тел./факс: +7 (8452)-64-46-29, 64-70-57, 69-32-23
E-mail: cits@overta.ru
Web-сайт: www.cit-td.ru
Испытательный центрОбщество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
ИНН 7714899700
Адрес: 121471, Россия, г. Москва, ул. Маршала Неделина, дом 34, корп. 2 Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312302.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
03 ноября 2022 г.
2791
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его
метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным_^цишазом—Мщщсх^схва—промышленности и торговли Российской Фе
•* * хранится в системе электронного документооборота
-
5. Контроль за испол
метрологии:
Заместитель Руководителя
хранится в системе электронного документооборота
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 029D1O9BOOOBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
К______________________
за собой.
Е.Р Лазаренко
