Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «04» июня 2020 г. № 1037

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства многофункциональные depRTU

Назначение средства измерений

Устройства многофункциональные depRTU (далее по тексту - устройства) предназначены для:

  • - измерений параметров (частоты, напряжения, силы тока, мощности, углов фазового сдвига) трехпроводных и четырехпроводных электрических сетей, и систем электроснабжения переменного трехфазного тока с номинальной частотой 50 Гц;

  • - измерений и учета активной и реактивной электрической энергии в трехфазных сетях переменного тока в соответствии с метрологическими требованиями ГОСТ 31819.22-2012 для счетчиков активной энергии класса точности 0,2S, 0,5S и ГОСТ 31819.23-2012 для счетчиков реактивной энергии класса точности 1;

  • - измерений электрической энергии и мощности постоянного тока;

  • - измерений показателей качества электроэнергии (далее по тексту - ПКЭ) в соответствии с метрологическими требованиями ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.15-2012;

  • - статистической обработки и оценки соответствия результатов измерений ПКЭ и статистических характеристик ПКЭ требованиям ГОСТ 32144-2013;

  • - измерений унифицированных сигналов напряжения и силы постоянного тока, электрического сопротивления.

Описание средства измерений

Принцип действия устройств заключается в аналогово-цифровом и цифро-аналоговом преобразовании входных сигналов модулями ввода-вывода с последующей передачей цифровой информации в процессорный модуль, где происходит ее алгоритмическая обработка встроенным программным обеспечением (далее - ПО) с выработкой управляющих воздействий и передачи на вышестоящие уровни автоматизированных систем.

В общем случае устройства выполняют следующие функции:

  • - непрерывную программно-аппаратную самодиагностику в фоновом режиме;

  • - хранение данных в энергонезависимой памяти;

  • -  автоматический рестарт при подаче питания или сбое в работе;

  • - индикацию своего состояния и составляющих модулей, а также индикацию состояния входных/выходных сигналов;

  • -  прием и обработку (усреднение, интегрирование) аналоговых входных сигналов современными методами цифровой обработки сигналов;

  • -  прием и обработку дискретных сигналов;

  • - алгоритмическую обработку входной информации в соответствии с прикладным программным обеспечением и выдачу сигналов управления;

  • - обмен информацией как со сторонним оборудованием (счетчики, измерительные преобразователи и другое), так и с вышестоящими системами (программируемые логические контроллеры, компьютерные серверы, устройства отображения информации) по стандартным протоколам обмена.

Устройства предназначены для использования в составе разнообразных автоматизированных систем:

  • - систем телемеханики (СТМ), систем сбора и передачи информации (ССПИ) / систем сбора и передачи технологической информации (ССПТИ) энергообъектов;

  • - автоматизированных систем управления технологическим процессом (АСУ ТП) систем энергоснабжения;

  • - автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ);

  • -  систем релейной защиты и автоматики объектов энергетики;

  • -  систем мониторинга качества электрической энергии;

  • -  систем регистрации аварийных событий и других,

в том числе систем, построенных на базе информационного, измерительного и управляющего комплекса «ДЕКОНТ».

В соответствии с реализованными в них функциями и характеристиками устройства могут выступать в качестве:

  • - устройства связи с объектом (УСО) / удаленного терминала (RTU);

  • - терминала телемеханики/контроллера ячейки КРУ / присоединения / энергообъекта;

  • -  концентратора данных и преобразователя протоколов;

  • - коммуникационного шлюза объекта;

  • -  регистратора аварийных событий;

  • - устройства непрерывного мониторинга качества электрической энергии;

  • - терминала релейной защиты и автоматики;

  • - устройства сбора и передачи данных (УСПД) / контроллера удаленного сбора данных (КУСД) систем учета электрической энергии;

  • -  объединяющего устройства (MU - Merging Unit), в том числе как устройство «AMU/DMU» в составе систем РЗиА, выполненных по технологии «цифровая подстанция».

Устройства поддерживают следующие протоколы обмена данными:

  • - проприетарный протокол SyBus / SyNET;

  • - стандартные протоколы - по ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005, ГОСТ Р МЭК 60870-5-104-2004, Modbus-TCP, Modbus-RTU и другие;

  • - стек протоколов цифровой подстанции IEC 61850-9-2, IEC 61850-8-1(GOOSE/MMS), IEC 62056 (DLMS/COSEM);

  • - протоколы «бесшовного резервирования сети высокой доступности» HSR и PRP. Синхронизация времени в устройствах осуществляется от системы GPS или

ГЛОНАСС, а также по входному сигналу 1PPS и средствами протоколов NTP, SNTP, PTP. В устройствах также может устанавливаться выход для синхронизации по 1PPS ведомых устройств.

Устройства образуют семейство/комплекс многофункциональных изделий с модульной архитектурой - как проектно-компонуемых, которые состоят из модулей (модули электроизмерительные, модули ввода-вывода, процессорные модули, модули питания); так и конструктивно-функционально законченных изделий. Устройства выпускаются в модификациях, определяемых:

  • - конструктивным исполнением и функциональной законченностью;

  • - составом установленных модулей - электроизмерительных и ввода-вывода;

  • - составом процессорных, коммуникационных модулей и модулей питания;

  • - составом загруженного (встроенного) программного обеспечения (далее по тексту -ПО).

Исполнение и комбинация установленных модулей, интерфейсов связи и функционала устройств кодируется цифробуквенными обозначениями, как указано в таблице 1.

Таблица 1 - Формирование строки обозначения устройств

depRTU-A-B1-... -Bx-[.. ,]-Y1-.. .Yx

Позиция

Код

Описание

Конструктивное исполнение

A

-

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 125 мм

H

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 180 мм

R

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 201 мм, встроенные органы индикации и управления.

S

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 125 мм

ПП

Функционально и конструктивно законченные устройства для наружной установки . Полевые преобразователи.

LT

Функционально и конструктивно законченные устройства для монтажа внутри шкафов / на панель. Локальные терминалы, устройства индикации и управления, УСО/УСПД

P

Функционально и конструктивно законченные устройства в пластиковом корпусе. Локальные терминалы, устройства телемеханики, УСО/УСПД

EM

Функционально и конструктивно законченные устройства для монтажа внутри шкафов / на панель. Устройства электроизмерительные многофункциональные.

Электрические измерения

B1 ... Bx

nMIxy

измерение силы переменного тока (прямой ввод от ТТ) , где «у»=1 при /ном=1 А, «у» - отсутствует при Тном=5 А

nMUxy

измерение напряжения переменного тока (прямой ввод от ТН) , где «у»=230 при ином=230 В, «у» - отсутствует при Цюм=57,7 В

«п» - количество каналов измерения (4 либо 8), «x» - заглавная латинская буква, обозначающая тип канала измерения согласно таблице 8

Унифицированный ввод-вывод

C1 ... Cx

nAIx

унифицированные сигналы аналогового ввода

nAOx

унифицированные сигналы аналогового вывода

nDIx

унифицированные сигналы дискретного ввода

nDOx

унифицированные сигналы дискретного вывода

nCIx

унифицированные сигналы счетного/частотного ввода

где «n» - количество каналов ввода/вывода (от 1 до 48), «x» - заглавная латинская буква, обозначающая тип канала ввода/вывода согласно таблицам 1416

Продолжение таблицы 1

depRTU-A-B1-... -Bx-[.. ,]-Y1-.. .Yx

Позиция

Код

Описание

Функции обработки и хранения данных устройства

D1 ... Dx

Wx

учет ЭЭ переменного тока, где «x» - заглавная латинская буква, обозначающая исполнение согласно таблице 9

Ex

учет ЭЭ постоянного тока, где «x» - заглавная латинская буква, обозначающая исполнение согласно таблице 10

Q

измерение ПКЭ по классу измерений А по ГОСТ 30804.4.30, классу I по ГОСТ 30804.4.7, классу F1 по ГОСТ Р 51317.4.15 статистическую обработку и оценку соответствия результатов измерений ПКЭ и статистических характеристик ПКЭ нормам согласно ГОСТ 32144-2013

SER

регистрация аварийных событий (РАС)

SVxxxY1Y2Y

3Y4

выдача цифрового потока в соответствии с IEC 61850-9-2 / IEC 61850-9-2LE, где «ххх»= 80 либо 256, Y1, Y2. - заглавные латинские буквы, обозначающие исполнение устройства по точности измерения, в соответствии с таблицами 12, 13

Z

встроенные алгоритмы релейной защиты и автоматики

X

свободно программируемая логика (алгоритмы пользователя)

и другие функции - обозначения в соответствии с РЭ на устройства

Коммуникационные возможности

E1 ... Ex

nRSxxx

последовательные интерфейсы RS-485, RS-422, RS-232, где «ххх» = 485, 422, 232 соответственно

nTX / nFX

интерфейс 100Base-TX / 100Base-FX соответственно

GSM

радиомодем сотовой связи

FO

оптический SPA-интерфейс

GPS

встроенный ГЛОНАСС/GPS-приемник

PPS

интерфейс 1PPS (вход/выход синхронизации 1PPS)

где «п» - количество соответствующих интерфейсов

другие коммуникационные возможности - обозначения в соответствии с РЭ на устройства.

Каналы электропитания устройства

F1 ... Fx

nU230

первичное питание 230 В постоянного/переменного тока

nU110

первичное питание 110 В постоянного/переменного тока

nU24

первичное питание 24 В постоянного тока

R24

наличие модуля резервного питания 24 В постоянного тока

PWC

наличие модуля питания от токовых цепей

где «п» - количество соответствующих каналов электропитания, при п=1 можно не указывать

Другие каналы электропитания - обозначения в соответствии с РЭ на устройства.

Продолжение таблицы 1

depRTU-A-B1-... -Bx-[.. ,]-Y1-.. ,Yx

Позиция

Код

Описание

Дополнительные возможности и аксессуары устройства

G1 ... Gx

Fn

встроенный энергонезависимый накопитель информации (увеличенный флэш), где «п» - размер в гигабайтах

SK

наличие ключа аппаратной защиты встроенного СПО

FS

подключение датчиков дуговой защиты

C0/C1...

вариант лицевой панели - для устройств с локальной/встроенной панелью индикации и управления

Другие возможности - обозначения в соответствии с РЭ на устройства

дополнительные возможности встроенного программного обеспечения

H1 ... Hx

лицензируемые опции ПО (по техническому заданию заказчика)

Y1 ... Yx

Другие возможности - обозначения в соответствии с руководством по эксплуатации на устройства.

Примечание:

1. При отсутствии в конкретном исполнении устройства определенного кода согласно заказному обозначению данная позиция отсутствует.

Для устройств исполнения depRTU-LT-ххх кроме обозначений согласно таблице 1, имеются сокращенные обозначения модификаций, соответствующие таблице 2.

Таблица 2

Модификация depRTU-LT -ххх

Соответствующая строка обозначения

depRTU-LT-R

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-3RS485-

2U24

depRTU-LT-RB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-

3RS485-WB-SER-2U24

depRTU-LT-T

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-1RS485-

2TX-2U24

depRTU-LT-TB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-

1RS485-2TX-WB-SER-2U24

depRTU-LT-F

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-1RS485-

2FX-2U24

depRTU-LT-FB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-

1RS485-2FX-WB-SER-2U24

Примеры расшифровки строки обозначения устройства:

  • 1) Устройство многофункциональное depRTU-4MIA-4MIK-48DIC-2DOA-28DOC-2EFX-2U230 - устройство крейтового исполнения, имеющее следующие особенности:

  • - 4 канала измерения переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением A по таблице 8);

  • - 4 канала измерения переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением K по таблице 8);

  • - 48 каналов дискретного ввода;

  • - 2 канала дискретного вывода;

  • - 28 каналов дискретного вывода;

  • - 2 сетевых интерфейса 10/100Base-FX;

  • - 2 канала электропитания переменного тока 230 В.

Устройства крейтового исполнения (depRTU, depRTU-S, depRTU-H, depRTU-B, depRTU-R) состоят из модулей, размещаемых в конструктиве. Модули устанавливаются по направляющим салазкам в корпус крейта и крепятся при помощи винтов. Модули соединены между собой и запитаны посредством встроенной объединительной платы.

  • 2) Устройство многофункциональное depRTU-nn-16DIK-2DOA-2EFX-U230 -устройство полевого исполнения, имеющее следующие особенности:

  • - 16 каналов дискретного ввода;

  • - 2 канала дискретного вывода;

  • - 2 сетевых интерфейса 10/100Base-FX;

  • - 1 канал электропитания 230 В постоянного тока.

Полевое исполнение конструктивно (depRTU-ПП) выполнено в металлическом прямоугольном корпусе. Конструкция обеспечивает установку в открытом распределительном устройстве с использованием штатных конструктивных элементов.

  • 3) . Устройство многофункциональное depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-3RS485-2U24 - устройство конструктивно/функционально законченное, имеющее следующие функциональные характеристики:

  • - 4 канала измерения силы переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением F по таблице 8);

  • - 3 канала измерения силы переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением K по таблице 8);

  • - 4 канала измерения напряжения переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением F по таблице 8);

  • - 3 канала измерения напряжения переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением K по таблице 8);

  • - 14 каналов дискретного ввода;

  • - 2 канала дискретного вывода;

  • - 1 канал дискретного вывода;

  • - 3 сетевых интерфейса RS-485;

  • - 2 канала электропитания постоянного тока 24 В.

Устройства depRTU-LT являются функционально и конструктивно законченными устройствами для монтажа внутри шкафов или на панель. В данном конструктиве изготавливаются локальные терминалы, панели индикации и управления, УСО.

Защита от несанкционированного доступа к измерительным компонентам и метрологически значимому ПО устройств обеспечивается пломбированием защитными голографическими наклейками. При вскрытии корпуса устройства на его поверхности остаются не удаляемые следы.

Общий вид конструктивных исполнений устройств, места пломбирования и нанесения знаков поверки приведены на рисунках 1-8.

Места

пломбирования

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Место нанесения знака поверки

Места

пломбирования

Место нанесения знака поверки

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

б) версия корпуса №2

Рисунок 1 - Общий вид крейтового исполнения устройств depRTU

Места

пломбирования

Место нанесения знака поверки

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

исполнения устройств depRTU-ПП

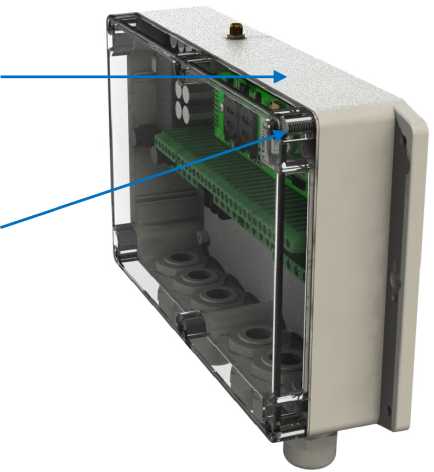

Рисунок 2 - Общий вид полевого

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Место

пломбирования

Место нанесения знака поверки

Рисунок 3 - Общий вид крейтового исполнения устройств depRTU-S

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Место

пломбирования

Место нанесения знака поверки

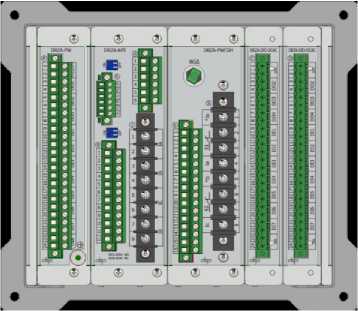

Рисунок 4 - Общий вид крейтового исполнения устройств depRTU-H

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Место нанесения знака поверки

Место

пломбирования

Рисунок 5 - Общий вид исполнения устройств depRTU-LT

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Место нанесения знака поверки

Места

пломбирования

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Рисунок 6 - Общий вид исполнения устройств depRTU-EM

Место нанесения знака поверки

Место

пломбирования

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

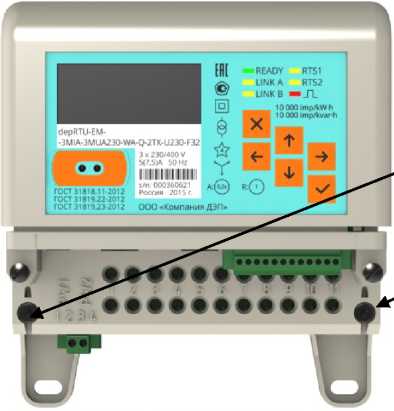

Рисунок 7 - Общий вид исполнения устройств depRTU-P

Место

нанесения знака

поверки

Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru
Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

Рисунок 8 - Внешний вид исполнения устройств depRTU-R

Программное обеспечение

ПО устройств состоит из встроенного в устройства и внешнего, функционирующего на внешних программно-аппаратных платформах.

Встроенное ПО - программное обеспечение устройств depRTU - заносится во флэш-память микропроцессора устройства при выпуске из производства и не может быть изменено пользователем.

Встроенное ПО является метрологически значимым.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

depRTU

depCalibrSV

Номер версии (идентификационный номер ПО)

не ниже 1.10

не ниже 0.0.1.0

Цифровой идентификатор ПО

-

-

Влияние встроенного ПО учтено при нормировании метрологических характеристик устройств. Устройства имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи.

Уровень защиты встроенного ПО - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.

В качестве внешнего ПО в устройствах может использоваться ПО SCADA SyTrack и Программное обеспечение для калибровки сигналов SV-потоков МЭК 61850-9-2LE «depCalibrSV».

Уровень защиты внешнего ПО «depCalibrSV» - «Средний» в соответствии с рекомендациями Р 50.2.077-2014.

ПО SCADA SyTrack не является метрологически значимым и включает в себя набор инструментальных и исполнительных модулей.

Уровень защиты внешнего ПО SCADA SyTrack - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены таблицах 4 - 17.

Таблица 4 - Общие метрологические характеристики

Наименование характеристики

Значение

Номинальное среднеквадратическое значение силы переменного тока 1ном частотой от 42,5 до 57,5 Гц, А

1 или 5

Номинальное среднеквадратическое значение фазного/междуфазного напряжения переменного тока ином частотой от 42,5 до 57,5 Гц, В

(100/V3)/100

230/(230-л/3 )

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

от +15 до +25

от 30 до 80

Таблица 5 - Метрологические характеристики измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» для всех устройств depRTU, кроме depRTU-P-xxx

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С

± 0,5 с/сутки

± 0,09 с/сутки

Таблица 6 - Метрологические характеристики измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» для устройств depRTU-P-xxx

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности при температуре от 0 °С до +15 и от +25 до +50 °С

Пределы допускаемой погрешности при температуре от -40 °С до 0 °С не включ.

Пределы допускаемой погрешности при температуре св. +50 °С до +70 °С

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Таблица 7 - Метрологические характеристики измерения времени при синхронизации с помощью ГЛОНАСС/GPS-приемника, по Ethernet посредством протоколов NTP, SNTP, PTP; по входному сигналу 1PPS

Способ, по которому осуществляется синхронизация

Пределы допускаемой абсолютной погрешности измерения текущего времени при синхронизации, мкс

Протоколы NTP, SNTP

±100

Протокол PTP

±1

Входной сигнал 1PPS

±1

В таблицах ниже приведены кодовые символы для составления строки обозначения устройств, определяющие типы каналов и их метрологические характеристики.

Таблица 8 -Метрологические характеристики при измерении параметров электроэнергии переменного тока (Mix / MUx)

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой у*, %

MI

A

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5 •Тном

±0,001-Тном (Д)

B

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5 •Тном

±0,1 (5)

C

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5^1ном

±0,002-Тном (Д)

D

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5 •Тном

±0,2 (5)

E

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5 -Тном

±0,005-Тном (Д)

F

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5-Тном

±0,5 (5)

G

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5-Тном

±0,01 -Тном (Д)

H

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

1,5-Тном

±1,0 (5)

K

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до 2-Тном от 2-Тном до 40-Тном

±0,001-Тном (Д)

±1,5 (5)

L

Среднеквадратическое значение силы переменного тока нулевой последовательности Т0, А

от 0 до 1,5-Тном

±0,2 (5)

M

Среднеквадратическое значение силы переменного тока, А

от 0,001 до 1, от 0,001 до 0,25 от 0,001 до 0,063

±0,5 (у)

Продолжение таблицы 8

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой у*, %

MU

A

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ Uном

±0,001 •ином (Д)

B

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ Uном

±0,1 (5)

C

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ Uном

±0,002^ ином (Д)

D

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ Uном

±0,2 (5)

E

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ Uном

±0,005ином (Д)

F

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ ином

±0,5 (5)

G

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ ином

±0,01 •ином (Д)

H

Среднеквадратическое значение напряжения переменного тока, В

от 0,1-ином до

1,5’ ином

±1,0 (5)

K

Среднеквадратическое значение напряжения переменного тока нулевой последовательности U0, В

от 0 до 1,2-ином

от 0 до 10

±0,2 (5)

±1,0 (5)

Примечания:

  • 1 * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

  • 2 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют от пределов допускаемой основной погрешности.

Таблица 9 - Метрологические характеристики при учете электроэнергии переменного тока (WA, WB)

Обозначение

Измеряемый параметр

Диапазон измерений

ПреДелы Допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой у*, %

WA

Частота сети, Гц

от 40 до 60

±0,01 (Д)

Коэффициент мощности

KP

(Кр = P/S)

от -1 до +1

±0,2 (5)

Угол между напряжением и током каждой фазы, ...°

от -180 до +180

±0,5 (Д)

Активная мощность Р, Вт

от 0,8^ном

До 1,2’Uhcim,

от 0,01'Тном ДО 1,5'Тном,

0,25 <р|<1

±0,2 (5) для:

0,05 'ТноМ<Т< 1,5 'Тном

0,8< |Кр|< 1

±0,4 (5) для:

0,01 'ТноМ<Т<0,05 'Тном

0,8< |Кр|< 1

±0,3 (5) для:

0,1 ТноМ<Т< 1,5 'Тном

0,5< |Кр|< 0,8

±0,5 (5) для: 0,02'ТноМ<Т<0,1 'Тном 0,5 < |Кр|< 0,8

±0,5 (5) для:

0,1 'ТноМ<Т< 1,5 'Тном

0,25 < |Кр|< 0,5

Реактивная мощность

Q**, вар

От 0,8Uhom ДО 1,2-Uhomот 0,02'Тном

ДО 1,5'Тном,

0,25< KqI< 1

±0,5 (5) для:

0,05'Тном< Т <1,5'Тном

0,8< |KQ|< 1, где Kq = Q/S

±0,75 (5) для:

0,02'ТноМ<Т<0,05'ТноМ

0,8< |Kq|< 1

±0,5 (5) для:

0,1'Тном< Т<1,5'Тном

0,5< |Kq|< 0,8

±0,75 (5) для:

0,05'ТноМ<Т<0,1 'Тном

0,5<|Kq|< 0,8

±0,75 (5) для:

0,1'Тном<Т<1,5'Тном

0,25<|Kq|<0,5

Продолжение таблицы 9

Обозначение

Измеряемый параметр

Диапазон измерений

ПреДелы Допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой у*, %

WA

Полная мощность S, В •А

от 0,8Uhom До 1,2’Uhcimот 0,01'Тном ДО 1,5'Тном

±0,5 (5) для:

0,05'Тном< Т <1,5'Тном

±1,0 (5) для:

0,01'Тном<Т<0,05 'Тном

Активная энергия***

-

Равны пределам погрешности, установленным для класса точности 0,2S по ГОСТ 31819.22-2012

Реактивная энергия***

-

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

WB

Частота сети, Гц

от 40 до 60

±0,01 (Д)

Коэффициент мощности

KP

(Кр = P/S)

от -1 до +1

±0,2 (5)

Угол между напряжением и током каждой фазы, ...°

от -180 до +180

±0,5 (Д)

Активная мощность Р, Вт

От 0,8Uhom

ДО 1,2-Uhom,

От 0,01'Тном

ДО 1,5'Тном,

0,25 < |Кр| < 1

±0,5 (5) для:

0,05-Тном <Т<1,5-Тном

0,8<|Кр|<1

±1,0 (5) для:

0,01 -Тном<Т<0,05 -Тном

0,8<|Кр|<1

±0,6 (5) для:

0,1 Тном <Т< 1,5 'Тном

0,5<|Кр|<0,8

±1,0 (5) для: 0,02'Тном<Т<0,1 'Тном

0,5< |Кр|<0,8

±1,0 (5) для:

0,1 'ТноМ<Т< 1,5 'Тном

0,25< |Кр| <0,5

Продолжение таблицы 9

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой у*, %

WB

Реактивная мощность

Q**, вар

от 0,8^ном

до 1,2’ином,

от 0,02'Тном до 1,5'Тном,

0,25 < KqI < 1

±0,5 (5) для:

0,05-Тном< Т<1,5-Тном

0,8<|KQ|< 1, где Kq = Q/S

±0,75 (5) для:

0,02-Тном<Т<0,05-Тном

0,8<|Kq|< 1

±0,5 (5) для:

0,1Тном < Т < 1,5'Тном

0,5 < KqI < 0,8

±0,75 (5) для:

0,05-Тном<Т<0,1 'Тном

0,5<KqI< 0,8

±0,75 (5) для:

0,1 Тном< Т< 1,5 'Тном

0,25<|Kq|< 0,5

Полная мощность, В •А

от 0,8ином до 1,2-ином, от 0,01'Тном до 1,5'Тном

±0,5 (5) для:

0,05'Тном< Т <1,5'Тном

±1,0 (5) для:

0,01'Тном<Т<0,05 'Тном

Активная энергия***

-

Равны пределам погрешности, установленным для класса точности 0,5S по ГОСТ 31819.22-2012

Реактивная энергия***

-

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

Примечания

  • 1 * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

  • 2 ** - абсолютное значение реактивной мощности Q рассчитывается по формуле Q = V S 2 - P2

  • 3 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют от пределов допускаемой основной погрешности.

  • 4 *** - только для модификаций depRTU-ЕМ-ххх

Таблица 10 - Метрологические характеристики при учете электроэнергии постоянного тока

(EA, EB)

Обозначе ние

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной относительной погрешности, %

EA

Мощность постоянного тока, энергия постоянного тока

от 0,5^ном до 1,5’^ном, от 0,25Тном до 1,5’Тном

±0,5

от 0,5^ном до 1,5’^ном, от 0,05’Тном до 0,25Тном

±1,0

от 0,5^ном до 1,5’^ном, от 0,01’Тном до 0,057ном

±2,0

EB

Мощность постоянного тока, энергия постоянного тока

от 0,5^ном до 1,5’^ном, от 0,25Тном до 1,5’Тном

±1,0

от 0,5^ном до 1,5’^ном, от 0,05’Тном до 0,25Тном

±2,0

от 0,5^ном до 1,5’^ном, от 0,01’Тном до 0,057ном

±4,0

EA; EB

Порог чувствительности, % номинального тока, не более

1

-

Примечания

1 Номинальные значения силы постоянного тока на первичных преобразователях (при использовании шунта 75 мВ), А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500.

2 Номинальные значения силы постоянного тока на первичных преобразователях ток-напряжение (напряжение на входе устройств в диапазоне от 0 до 10 В), А: 150, 300; 500; 750; 1000; 1500.

3 Номинальные значения напряжения постоянного тока на первичных преобразователях (напряжение на входе устройств в диапазоне от 0 до 10 В), В: 100; 400; 600; 800; 1500; 3000.

4 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют от пределов допускаемой основной погрешности.

Таблица 11 - Метрологические характеристики при измерении ПКЭ (обозначение Q)

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

1 Среднеквадратическое значение          фазного,

междуфазного напряжения U 2), В

от 0,01ином3)

до 1,5-Цном

±0,03 (у) при

0,01 ином < U <0,1-ином; ±0,1 (у) при U > 0,1ином

Пределы допускаемой погрешности у относительно ином

2 Отрицательное отклонение фазного,     междуфазного

напряжения 5U(-), %

от 0 до 90

±0,1 (Л)

-

3          Положительное

отклонение        фазного,

междуфазного напряжения 5U(+), %

от 0 до 50

±0,1 (Л)

-

  • 4             Отклонение

(установившееся отклонение)       фазного,

междуфазного напряжения

  • 5 Uy 3), %

от -30 до +30

±0,2 (Л)

-

5 Частота f, Гц

от 42,5 до 57,5

±0,01 (Л)

-

6 Отклонение частоты Д/ Гц

от -7,5 до +7,5

±0,01 (Л)

-

7 Коэффициент несимметрии напряжений по обратной последовательности Кти, %

от 0 до 30

±0,15 (Л)

-

8 Коэффициент несимметрии напряжений по нулевой последовательности Кои, %

от 0 до 30

±0,15 (Л)

-

9 Суммарный коэффициент гармонических составляющих (коэффициент искажения синусоидальности кривой)            фазного,

междуфазного напряжения Ки, %

от 0,1 до 30

±0,05-(Л)

Ки < 1

±5,0 (5)

Ки > 1

10   Коэффициент   n-ой

гармонической составляющей     фазного,

междуфазного напряжения Ки(п), % (для n от 2 до 50)

от 0,05 до 30

±0,05 (Л)

Ки(п) < 1

±5,0 (5)

Ки(п) > 1

Продолжение таблицы 11

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

11 Среднеквадратическое значение              n-ой

гармонической составляющей     фазного,

междуфазного напряжения Usg(n), В (для n от 2 до 50)

от 0,0005^ Цном до 0,3ином

±0,05 (у)

Usg(n)<0,01^ Uном

Пределы допускаемой погрешности у относительно ином

±5,0 (5)

Usg(n)>0,01^ Uном

12   Коэффициент   m-ой

интергамонической составляющей     фазного,

междуфазного напряжения ^Uisg(m), % (до 50 порядка)

от 0,05 до 30

±0,05 (Л)

A'uisg(m)<'l

±5,0 (5)

A'uisg(m)> 1

13 Среднеквадратическое значение             m-ой

интергамонической составляющей     фазного,

междуфазного напряжения Uisg(m), В (до 50 порядка)

от 0,0005^ Цном до 0,3ином

±0,05 (у)

Uisg(m)<0,01^ Uном

Пределы допускаемой погрешности у относительно Urcrn

±5,0 (5)

Uisg(m)>0,01^ Uном

14 Длительность провала и прерывания напряжения Д/п, c

от 0,01 до 60

±0,02 (Л)

-

15    Глубина    провала

напряжения 5 Uh, %

от 10 до 100

±0,2 (Л)

-

16 Остаточное напряжение при провале напряжения Ures, В

от 0,01-Цном до

0,9’Цном

±0,2 (у)

Пределы допускаемой погрешности у относительно Йом

17           Длительность

перенапряжения Д/пери, с

от 0,01 до 600

±0,02 (Л)

-

18 Коэффициент временного перенапряжения      ЛЛери,

отн.ед.

от 1,1 до 2,0

±0,002 (Л)

-

19 Максимальное значение напряжения           при

перенапряжении Цпер, В

от 1,1-Цном до

2,0ином

±0,2 (у)

Пределы допускаемой погрешности у относительно

20     Доза     фликера

(кратковременная

Pst, длительная Pit), отн.ед.

от 0,2 до 20

±5 (5)

-

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной

погрешности) 1): абсолютной Л; относительной 5, %;

приведённой у, %

Примечание

21 Среднеквадратическое значение силы переменного тока I 4), А

от 0,01-/ном до

1,5'7ном

±0,03 (у) при 0,01-/ном I < 0,1’1ном; ±0,1 (у) при I > 0,1/ном

Пределы допускаемой погрешности у относительно 1ном

Продолжение таблицы 11

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

22          Коэффициент

несимметрии токов   по

обратной последовательности К21, %

от 0 до 250

±0,1 (Л)

0,057ном I1,5’/ном

23          Коэффициент

несимметрии токов   по

нулевой последовательности Koi, %

от 0 до 250

±0,1 (Л)

0,057ном I1,5’Тном

24 Суммарный коэффициент гармонических составляющих

(коэффициент   искажения

синусоидальности кривой) тока Ki, %

от 0,1 до 100

±0,15 (Л)

0,01-/ном I — 0,1’1ном,

Ki < 3

±5,0 (5)

0,01’1ном I — 0,1’1ном,

Ki > 3

±0,05 (Л)

I >0,1^1ном,

Ki<2,5

±2,0 (5)

I >0,1^1ном,

Ki>2,5

25   Коэффициент   n-ой

гармонической составляющей тока Кп), % (для n от 2 до 50)

от 0,05 до

100

±0,15 (Л)

Ki(n)<3

±5,0 (5)

Ki(n) >3

26 Среднеквадратическое значение              n-ой

гармонической составляющей тока ISg(n), А (для n от 2 до 50)

от 0,0005-!ном до

1ном

±0,15 (у)

Ад(п)<0,03^1ном

Пределы допускаемой погрешности у относительно 1ном

±5,0 (5)

^д(п)>0,0'3'1ном

27   Коэффициент   m-ой

интергармонической составляющей тока Kiisg(m), % (до 50 порядка)

от 0,05 до 250/(m + 1)

±0,15 •1ном/1(1) (Л)

K[isg(m)<3^/ном//(1)

±5,0 (5)

Klisg(m)>3^ 1ном/' 1(1)

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

28 Среднеквадратическое значение             m-ой

интергармонической составляющей тока Iisg(m), А (до 50 порядка)

от 0,0005-Люм до 2,5'Тном/(т+1)

±0,15 (у)

118д(т)<0,03’1ном Пределы допускаемой погрешности у относительно /ном

±5,0 (5)

^а(т)^0,03-/цо\|

29 Угол фазового сдвига между          фазными

напряжениями основной частоты фа, ...°

от -180 до +180

± 0,1 (Л)

0,8^ном < U < 1,2’Оном

Продолжение таблицы 11

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

30 Угол фазового сдвига между фазными токами основной частоты ф, ..°

от -180 до

+180

± 0,1 (Л)

0, 1 -/||ом</< 1,5 •/ном

± 0,3 (Л)

0,01 •/ном^/<0, 1 •/ном

31 Угол фазового сдвига между напряжением и одноименным током основной частоты фит 5), ..°

от -180 до

+180

± 0,1 (Л)

0,1-/ном</< 1,5-/ном

0,8^ном < U <1,2’Оном

± 0,3 (Л)

0,0'1-/||о\|</<0,1-/||о\|

0,8-ином^и< 1,2-ином

±3 (Л)

0,017, ,ом</< 1,57||ом

0,01-ином < U< 0,8-ином

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

32 Угол фазового сдвига между             n-ми

гармоническими

составляющими напряжения и тока ^Ui(n), ...°

от -180 до

+180

± 3 (Л)

0,0Р/||о\|</<0,'11|о\|

0,8^ином< U

5 %<К/(и)

5 %<Ku(n)

± 5 (Л)

0,01!ном<1<0,1-1ном

0,8^ином< U

1 %<Ki(n)<5 % 1%0<Ku(n)<5 %

± 1 (Л)

!>0,Ь1ном

0,8^ином< U

5 %<Ki(n)

5 %<Ки(п)

± 3 (Л)

!>0,Ь1ном

0,8^ином< U

1 %<Ki(n)<5 %

1 %<Ku(n)<5 %

33 Угол фазового сдвига пой   (от 2   до   50)

гармонической составляющей напряжения ?U(n), ...°

от -180 до

+180

± 3 (Л)

0,8^ином< U

0,2 %<Ки(п)< 1 %

± 1,5 (Л)

0,8^ином< U

1 %<Ки(п)< 5 %

± 0,9 (Л)

0,8^^^ U Ки(п)> 5 %

34 Коэффициент мощности Kp (Кр = P/S)

от -1 до +1

±0,01 (Л)

0,05 -1ном<1< 1,5 -1ном

±0,02 (Л)

0,01 -1ном<1<0,05 -1ном

Продолжение таблицы 11

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

35 Активная мощность Р 6),

Вт:

а) фазная, трехфазная при симметричной нагрузке;

б) при однофазной нагрузке

от 0,8Цном до 1,2’ином,

от 0,01'Тном до 1,5 Тном,

0,25< \Кр\ < 1

а) ±0,2 (5)

б) ±0,3 (5)

0,05 -1ном<1< 1,5 -1ном 0,8<\Кр\< 1

а) ±0,4 (5)

0,01 1ном<1<0,05 -1ном 0,8<\Кр\< 1

а) ±0,3 (5)

б) ±0,4 (5)

0,1 1ном<1< 1,5 Тном

0,5<\Кр\< 0,8

а) ±0,5 (5)

0,02Тном<Т<0,1 Тном

0,5<\Кр\< 0,8

а) ±0,5 (5)

0,1 1ном<1< 1,5 Тном 0,25<\Кр\< 0,5

36 Активная   мощность

прямой последовательности Р1, Вт

от 0,001'Зном до 1,5'Зном

± [0,5+0,02-(|Зном/Р1- 1|)]

(5)

Зном = ином^Тном

37 Активная   мощность

обратной последовательности Р2, Вт

от 0,001'Зном до 1,5'Зном

± [0,5+0,02'(|Зном/Р1-1|)]

(5)

Зном = ином^Тном

38 Активная   мощность

нулевой последовательности Р0, Вт

от 0,001'Зном до 1,5'Зном

± [0,5+0,02^(|5ном/Ро- 1|)]

(5)

Зном = ином^Тном

39 Активная однофазная, трехфазная мощность n-ой гармонической составляющей Р(п), Вт (для от 2 до 50)

от 0,001'Зном до 0,2-Зном

± [0,5+0,02-(|Зном/Р(п)- 1|)]

(5)

Зном = ином^Тном

40 Реактивная однофазная, трехфазная мощность Q 7), вар

от 0,8ином до 1,2-ином, от 0,02\!ном до 1,5'Тном,

0,25 < \Kq\ < 1

±0,5 (5)

0,05 Тном<Т< 1,5 Тном 0,8<\Kq\< 1, где Kq = Q/S

±0,75 (5)

0,02^Тном<Т<0,05^Тном

0,8<\Kq\< 1

±0,5 (5)

0,1 Тном<Т <1,5 Тном

0,5<\Kq\<0,8

±0,75 (5)

0,05'Тном<Т<0, 1 Тном

0,5<\Kq\< 0,8

±0,75 (5)

0,1 /||о\|</< 1,5 Тном

0,25<\Kq\< 0,5

41 Реактивная мощность прямой последовательности Q1, вар

от 0,001'Зном до 1,5'Зном

± [0,5+0,02-(|Зном^1- 1|)]

(5)

Зном = Цюм^ Тном

Продолжение таблицы 11

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

42 Реактивная мощность обратной последовательности Q2, вар

от 0,001-£ном до 1,5*$ном

± [0,5+0,02-(|5ном Q -

1|)] (5)

Sном = Цюманом

43 Реактивная мощность нулевой последовательности Q0, вар

от 0,001-£ном до 1,5*$ном

± [0,5+0,02-(|5ном /Qo -

1|)] (5)

Sном = Цюманом

44 Реактивная однофазная, трехфазная мощность n-ой гармонической

составляющей Q(n), вар (для n от 2 до 50)

от 0,001" Sном до 0,2- Sном

± [0,5+0,02-(|5ном /Q(n) -

1|)] (5)

Sном = Цюманом

45 Полная однофазная, трехфазная мощность S 8), ВА

от 0,8Цном до 1,2-ином, От 0,01'Тном

до 1,5'Тном

± 0,5 (5)

0,05Тном< I <1,5'Тном

± 1,0 (5)

0,0Ь1ном<1<0,05 '1ном

46 Полная мощность прямой последовательности S1, В А

от 0,001-£ном до 1,5*$ном

± [0,5+0,02<ном/й -1|)]

(5)

Sном = Цюманом

47   Полная   мощность

обратной последовательности S2, ВА

от 0,001-£ном до 1,5*$ном

± [0,5+0,02<номЛ?2 -1|)]

(5)

Sном = Цном^ном

48 Полная мощность нулевой последовательности So, ВА

от 0,001-£ном до 1,5*$ном

± [0,5+0,02-(|£ном/$о -1|)]

(5)

Sном = Цном^ном

49 Полная однофазная, трехфазная мощность n-ой гармонической составляющей S(n), ВА (для n от 2 до 50)

от 0,001-£ном

до 0,2^ном

± [0,5+0,02-(|5ном/£(п)-1|)]

(5)

Sном = Цном^ном

Продолжение таблицы 11

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведённой у, %

Примечание

50 Активная энергия Wp 9),

кВт-час:

а) фазная, трехфазная при симметричной нагрузке;

б) при однофазной нагрузке

-

а) ±0,2 (5)

б) ±0,3 (5)

0,05 - /| |о\|</< 1,5 -1ном

0,8< |Кр|< 1

а) ±0,4 (5)

0,01 -1ном<1<0,05 -1ном 0,8<|Кр|< 1

а) ±0,3 (5)

б) ±0,4 (5)

0,1 -1ном<1< 1,5 -1ном

0,5<Кр|< 0,8

а) ±0,5 (5)

0,02-1ном<1<0,1 -1ном

0,5<|Кр|< 0,8

а) ±0,5 (5)

0,1 -1ном<1< 1,5 -1ном 0,25<|Кр|< 0,5

51 Активная энергия прямой последовательности Wp(1), кВт-час

-

± [0,5+0,02<|5’ном/А- 1|)]

(5)

Зном = Цюманом

52 Реактивная однофазная, трехфазная         энергия

Wq10), квар-час

-

±0,5 (5)

0,05-1ном < I < 1,5-1ном 0,8 < |KQ| < 1, где Kq = Q/S

±0,75 (5)

0,02-1ном<1<0,05-1ном

0,8 < |Kq| < 1

±0,5 (5)

0,1-1ном < I < 1,5-1ном

0,5 < |Kq| < 0,8

±0,75 (5)

0,05-1ном<1<0, 1 -1ном

0,5 < |Kq| < 0,8

±0,75 (5)

0,1-1ном < I < 1,5-1ном

0,25 < |Kq| < 0,5

53   Реактивная   энергия

прямой последовательности Wq(1), квар-час

-

± [0,5+0,02<|5'ном/21- 1|)]

(5)

Зном = Цюманом

Продолжение таблицы 11

Примечания

  • 1 Для измеряемых параметров, для которых установлены пределы допускаемой дополнительной погрешности, в настоящей таблице приведены пределы допускаемой основной погрешности; для измеряемых параметров, для которых пределы допускаемой дополнительной погрешности не установлены, приведены пределы допускаемой погрешности.

  • 2 Среднеквадратическое значение напряжения переменного тока с учётом сигналов основной частоты, гармоник и интергармоник U, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности  U1,  среднеквадратическое  значение  напряжения  обратной

последовательности   U2,   среднеквадратическое   значение   напряжения   нулевой

последовательности U0.

  • 3 Установившееся отклонение напряжения основной частоты 5U(i), установившееся отклонение напряжения прямой последовательности 5U1 и отклонение среднеквадратического значения напряжения (с учетом гармоник и интергармоник) 5U.

  • 4 Среднеквадратическое значение силы переменного тока с учётом сигналов основной частоты, гармоник и интергармоник I, среднеквадратическое значение силы переменного тока основной частоты I(1), среднеквадратическое значение силы переменного тока прямой последовательности I1, среднеквадратическое значение силы переменного тока обратной последовательности I2, среднеквадратическое значение силы переменного тока нулевой последовательности I0.

  • 5 Угол фазового сдвига между напряжением и одноименным током основной частоты фи/(1), напряжением и током прямой последовательности фин, напряжением и током обратной последовательности фи/2, напряжением и током нулевой последовательности фио.

  • 6 Активная мощность сигнала основной частоты P(1) и активная мощность для полосы частот от 1 до 50 гармонической составляющей P.

  • 7 Реактивная мощность сигнала основной частоты Q(1), рассчитываемая по формуле Q(1) = и(1)-/(1)^тфи1(1), и реактивная мощность для полосы частот от 1 до 50 гармонической составляющей Q, абсолютное значение Q рассчитывается по формуле Q = ylS2 - P2 .

  • 8 Полная мощность сигнала основной частоты S(1) и полная мощность для полосы частот от 1 до 50 гармонической составляющей S.

  • 9 Активная однофазная, трехфазная энергия Wp и активная однофазная, трехфазная энергия первой гармоники Wp(1).

  • 10 Реактивная однофазная, трехфазная энергия Wq и реактивная однофазная, трехфазная энергия первой гармоники Wq(1).

Пределы допускаемой дополнительной температурной погрешности при измерении параметров, приведённых в строках 1 - 8, 15, 16, 18, 19, 21, 29-53 таблицы 11, составляют 0,5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Таблица 12 - Метрологические характеристики при измерении значений напряжения и преобразования для выдачи в сеть Ethernet цифровых потоков в режиме реального времени (обозначение - SVxxxAY)

Название характеристики

Значение характеристики для

depRTU-SV256AY, depRTU-SV80AY

Диапазон измерения и преобразования напряжения переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, В

от 0,01' ином до 2- ином

Пределы    допускаемой    основной

приведенной (к номинальному значению напряжения    переменного    тока)

погрешности    преобразования    и

измерения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, %*

±0,03 (у) при

0,01 ном < U < 0,1’ином;

±0,1 (у) при U > 0,1^ ином

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы    допускаемой    основной

абсолютной             погрешности

преобразования угла фазового сдвига между   входным   и   выходным

напряжением переменного тока (в диапазоне от 0,1-ином до 1,5-ином), ...°

Y=

B

±0,1

C

±0,05

Количество   выборок   за   период

номинальной частоты счет/период

256 / 80

Частота            аналого-цифрового

преобразования, Гц

12800 / 4000

Формат передачи данных

Цифровой поток в соответствии с IEC 61850-9-2 и IEC 61850-8-1

Примечание: * - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра.

Таблица 13 -Метрологические характеристики при измерении значений силы переменного тока и выдачи в сеть Ethernet цифровых потоков в режиме реального времени (обозначение -SVxxxYiY2).

Название характеристики

Значение характеристики для

depRTU-SV256YiY2, depRTU-SV80YiY2

depRTU-SV80-R

Диапазон     измерения     и

преобразования           силы

переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, А

от 0,01'Тном до 1,5'Тном

от 0 до 40-Люм (Режим кратковременной нагрузки до 0,5 с)

Пределы допускаемой основной погрешности*   измерения   и

преобразования           силы

переменного тока в диапазоне частот от 42,5 до 69 Гц, %

Yi=

D

± 0,5 (§***) при 0,01 •/ном I < 0,05-7ном;

± 0,3 (§***) при 0,05 •/ном I < 0,33-7ном;

±0,1 (у**) при I > 0,33Тном

±0,03 (у**) при I < 0,1^/ном;

±0,2 (§***) при 0,1’Тном I < 1,5-Тном;

±1,5 (§***) при I > 1,5’Тном

E

± 0,2 (§***) при 0,01 •/ном I < 0,05-7ном;

± 0,1 (§***) при I > 0,057ном

±0,03 (у**) при I < 0,Р7ном;

±0,2 (§***) при 0,1’7ном I < 1,5-7ном;

±1,5 (§***) при I > 1,5’7ном

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы допускаемой основной абсолютной       погрешности

преобразования угла фазового сдвига между силой переменного тока на входе и выходе (в диапазоне от 0,1-Люм до 1,5-Люм), О

Y2=

F

±0,1

±0,5

G

±0,05

Количество выборок за период номинальной          частоты

счет/период

256 / 80

80

Частота      аналого-цифрового

преобразования, Гц

12800 / 4000

4000

Формат передачи данных

Цифровой поток в соответствии с I

61850-8-1

ЕС 61850-9-2 и IEC

Продолжение таблицы 13_________________________________________________________

Примечания

1* - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра.

2** - пределы допускаемой приведенной (к номинальному значению силы переменного тока) погрешности.

3*** - пределы допускаемой относительной погрешности.

Таблица 14 - Метрологические характеристики каналов аналогового ввода сигналов от

первичных преобразователей (AIx)

Обозначение

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Л; приведённой у*, %

AI

А

от 0 до 10 В

±0,25 (у)

B

от 0 до 5 мА

C

от 0 до 20 мА от 4 до 20 мА

D

от 0 до 20 мA от 4 до 20 мA

±0,1 (У)

E

от 0 до 5 мА

F

от -10 до +10 В от -5 до +5 В

±0,1 (У)

G

от 0 до 5 В от 0 до 10 В

±0,1 (У)

H

от -20 до +20 мА

±0,1 (У)

K

от 0 до 60 мВ

±0,15 (Л)

L

от 0 до 75 мВ

±0,5 (У)

M

от 0 до 2 В

±0,25 (у)

N

от 0,8-ином до 1,2-ином, ином = (100/л /3) / 230 В постоянного тока

±0,005^ ином (Л)

O

от 38 до 105 Ом

±0,2 (У)

P

от 76 до 210 Ом

Q

от 76 до 320 Ом

R

от 380 до 1050 Ом

S

от 48 до 160 Ом

T

от 96 до 320 Ом

U

от 38 до 210 Ом

±0,1 (У)

V

от 0 до 1400 Ом от 1400 до 2000 Ом

±1 (Л)

±2 (Л)

W

от 0 до 3150 Ом от 3150 до 4500 Ом

±2 (Л)

±4(Л)

Пределы допускаемой основной

Обозначение

Диапазон

погрешности:

измерений

абсолютной Л; приведённой у*, %

Примечания

1* - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

2 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют от пределов допускаемой основной погрешности.

Таблица 15 - Метрологические характеристики каналов аналогового вывода сигналов от

унифицированных первичных преобразователей (AОx)

Обозначение

Диапазон изменения выходных сигналов

Пределы допускаемой основной приведенной (к верхнему значению диапазона измерения) погрешности, %

AO

А

от 0 до 5 мА

±0,1

B

от 0 до 10 В

C

от 0 до 20 мА

Примечание - Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют    от пределов

допускаемой основной погрешности.

Таблица 16 - Метрологические характеристики при измерении частоты и счета импульсов (CIx)

Обозначение

Характеристики

CI

A

B

C

Измеряемый параметр

Счет импульсов и частота входного сигнала

Счет импульсов

Счет импульсов и частота входного сигнала

Диапазон входного сигнала /вх, Гц

от 10 до 5000

от 0,1 до 200

от 0,1 до 200

Длительность импульса, % от длины минимального периода, не менее

от 40 до 60

от 40 до 60

от 40 до 60

Пределы допускаемой абсолютной погрешности счета импульсов, имп.

±1

±1

±1

Время измерения частоты /изм, мс

1000

-

Программируется в диапазоне от 5 до 65000

Временное разрешение /раз, мс

-

-

1

Обозначение

Характеристики

CI

A

B

C

Пределы допускаемой относительной погрешности канала измерения частоты, %

(1/(^изм fex)) -100

+0,01

-

(/раз//изм) "100

+0,01

Таблица 17 - Общие технические характеристики

Характеристика

Значение

Устройства соответствуют I классу по способу защиты человека от поражения

электрическим током согласно ГОСТ 12.2.007.0-75

Потребляемая мощность (при /ном), В-А, не более

15

Потребляемая мощность по каждому измерительному токовому входу, В • А,

0,3

не более

0,3

Потребляемая мощность по каждому измерительному входу напряжения,

0 9

ВзА, не более

0,2

Потребляемая мощность по каждому измерительному входу напряжения,

10

ВА, при питания от измерительных цепей, не более

Рабочие условия измерений:

- температура окружающего воздуха, °С:

1) для устройств без подсистемы подогрева/термостатирования;

от -40 до +70

2) для устройств полевого исполнения (depRTU-ПП-хх) с подсистемой

подогрева/термостатирования

от -70 до +55

- относительная влажность воздуха, без образования конденсата при

температуре +30 °С, %

до 98

Габаритные размеры устройств (Ш*В*Г), мм, не более:

- крейтового исполнения (depRTU-хх/ depRTU-S-хх)

710x145x170

- крейтового исполнения (depRTU-H-хх)

710x180x170

- крейтового исполнения (depRTU-R-xx)

240х210х170

- полевого исполнения (depRTU-ПП-хх)

285x260x80

- исполнения depRTU-LT-хх

170x150x80

- исполнения depRTU-P-хх

300x200x100

- исполнения depRTU-ЕМ-хх

190x220x100

Масса устройства, кг, не более:

- крейтового исполнения (depRTU-хх / depRTU-S-хх)

8,0

- крейтового исполнения (depRTU-Н-хх / depRTU-R-xx)

12,0

- полевого исполнения (depRTU-ПП-хх)

4,0

- исполнения depRTU-LT-хх / depRTU-P-хх

1,0

- исполнения depRTU-ЕМ-хх

2,0

Средний срок службы, лет, не менее

40

Средняя наработка на отказ, ч, не менее

140 000

Среднее время ремонта/восстановления работоспособности путем замены из ЗИП, включая конфигурирование, минут, не более

30

Знак утверждения типа наносится типографским способом на этикетку и эксплуатационную документацию устройств.

Комплектность средства измерений

Комплектность устройств многофункциональных depRTU приведен в таблице 18.

Таблица 18- Комплектность устройств многофункциональных depRTU

Наименование

Обозначение

Количество

Устройство многофункциональное depRTU

-

1 шт.

Паспорт

ДПАВ.421457.501ПС

1 экз.

Руководство по эксплуатации

ДПАВ.421457.501РЭ

1 экз.

Методика поверки

4252-501-86507412-2016

1 экз.

МП с изменением № 1

Продолжение таблицы 18

Наименование

Обозначение

Количество

ПО «depCalibrSV» 1)

-

1 шт.

Устройство depRTU-Э1)

-

1 шт.

1) - поставляется по заказу.

Поверка

осуществляется по документу «Устройства многофункциональные depRTU. Методика поверки» 4252-501-86507412-2016 МП с изменением № 1, утвержденному ООО «ИЦРМ» 01.11.2019 г.

Основные средства поверки:

  • - калибратор переменного тока «Ресурс-К2» (регистрационный номер в Федеральном информационном фонде 31319-12);

  • - калибратор универсальный 9100Е (регистрационный номер в Федеральном информационном фонде 25985-09);

  • - установка поверочная векторная компарирующая «УПВК-МЭ 61850» (регистрационный номер в Федеральном информационном фонде 60987-15);

  • - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1К» (регистрационный номер в Федеральном информационном фонде 35427-07);

  • - генератор сигналов прецизионный 1510A (регистрационный номер в Федеральном информационном фонде 55868-13);

  • - осциллограф цифровой TDS2012C (регистрационный номер в Федеральном информационном фонде 48471-11);

  • - сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14);

  • - частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00);

  • - секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на корпус устройств, и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к устройствам многофункциональным depRTU

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15-2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 51840-2001 Программируемые контроллеры. Общие положения и функциональные характеристики

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования

ГОСТ 10287-83 Счетчики электрические постоянного тока. Общие технические условия

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ IEC 60950-1-2014 Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования

ГОСТ Р МЭК 870-3-93 Устройства и системы телемеханики. Часть 3. Интерфейсы. Электрические характеристики

ГОСТ IEC 60870-4-2011 Устройства и системы телемеханики. Часть 4. Технические требования

ТУ 4252-501-86507412-2014 Устройства многофункциональные depRTU. Технические условия групповые

Изготовитель

Общество с ограниченной ответственностью «Компания ДЭП» (ООО «Компания ДЭП»), г. Москва, ИНН 7706691024

Адрес: 117545 г. Москва, ул. Подольских Курсантов, д. 3, стр. 8

Юридический адрес: 127055, г. Москва, пер. Порядковый д.21, Пом. I Ком.16 Чердак

Телефон/факс: (495) 995-00-12

е-mail: mail@dep.ru

Испытательные центры

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13.

Телефон (495) 583-99-23; факс: (495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

«04» июня 2020 г.




Приказ Росстандарта №1037 от 04.06.2020, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 июня 2020 г.

№  Ю37

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62674 «Устройства многофункциональные depRTU» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Компания ДЭП» б/д, приказываю:

  • 1. В нести изменения в описание типа на устройства многофункциональные depRTU, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 64300-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу 4252-501-86507412-2016 МП с изменением № 1 «Устройства многофункциональные depRTU. Методика поверки», утверждённому ООО «ИЦРМ» 1 ноября 2019 г., и распространить действие документа на вновь изготавливаемые устройства многофункциональные depRTU.

  • 3.  Переоформить свидетельство об утверждении типа №  62674

«Устройства многофункциональные depRTU», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64300-16, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1BO7EOFB8OEA11S900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
