ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные электронные ЦЭ2726А
Назначение средства измеренийСчетчики электрической энергии однофазные электронные ЦЭ2726А (далее - счетчики) предназначены для измерений и учета активной или активной и реактивной энергии в однофазных цепях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм.
Счетчики содержат следующие основные узлы и блоки: измерительный трансформатор тока или шунт в цепи тока; резистивный делитель напряжения в цепи напряжения; электронный узел с блоком питания и измерительным преобразователем, предназначенный для измерения входных сигналов тока и напряжения, расчета учтенной энергии, ее тарификации, вывода информации на жидкокристаллический индикатор (ЖКИ) и выходные устройства;
счетный механизм для регистрации, сохранения и отображения показаний об учтенной электроэнергии и других параметров;
импульсное выходное устройство для передачи телеметрической информации в централизованные системы сбора данных;
испытательный выход для поверки счетчика; светодиодный индикатор функционирования счетчика, изменяющий своё состояние синхронно с испытательным выходом;
последовательный интерфейс обмена информацией с внешними устройствами.
В счетчике реализована функция реверсивного счетного механизма: при изменении направления протекания тока или неправильного подключения нулевого и фазного провода на зажимах счетчика счетный механизм продолжает учет энергии нарастающим итогом в сторону увеличения.
Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов.
Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания пломб Госповерителя и энергосбытовой организации.
Конструкция корпуса обеспечивает степень защиты IP51 от попадания пыли и влаги по ГОСТ 14254-96.
Импульсное выходное устройство и испытательный выход конструктив но объединены и гальванически развязаны от электрической сети.
Цепи напряжения и тока счетчиков имеют защиту от бросков напряжения и тока.
В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут иметь конструктивные варианты исполнения, отличающиеся:
типом применяемого датчика тока: трансформатор или шунт;
видом измеряемой энергии и классам точности: активной энергии (класс точности 1) или активной (класс точности 1) и реактивной энергии (класс точности 1 или 2)
наличием канала измерения для контроля мощности в нулевом проводе;
конструкцией корпуса: в круглом, прямоугольном или в корпусе для установки на DIN-рейку;
типом встраиваемых интерфейсов: EIA232, EIA485, ИРПС, модем обмена данными по силовой сети, радиомодем, оптопорт, IrDA, GSM/GPRS;
наличием датчика вскрытия корпуса и крышки зажимов;
наличием элементов управления нагрузкой потребителя: встроенное реле;
наличием функции измерения параметров сети;
наличием подсветки ЖКИ.
Структура условного обозначения счетчиков ЦЭ2726А приведена в таблице 1
Таблица 1 - Структура условного обозначения счетчиков ЦЭ2726А
|
ЦЭ2726А |
- |
-Х |
-ХХ |
-ХХХ |
- |
|
Тип и IrDA GS - |
Номин< нтерфей ; RF - р GSM/GP |
Ток: б льное н са: Е4 адиомо RS | |||
|
Тип датчика тока: Т - трат | |||||
|
Тип измеряемой энергии и класс т А1 - активная, класс точности 1 п A1R2 - активная и реактивная, точности 2 по ГОСТ 31819.23 | |||||
|
Обозначение типа счетчика | |||||
|
-ХХХ |
-Z |
-N |
-R |
-М |
-L |
|
Измер парам |
Наличие подсветки ЖКИ ение етров сети | ||||
|
Наличие датчика вскрытия корпуса и крышки зажимов | |||||
|
Контроль нулевого провода | |||||
|
Наличие встроенного реле | |||||
|
Тип корпуса: S01, S02 - круглый; W01, W03 -прямоугольный; R01, R03 - на DIN - рейку | |||||
|
азовый / максимальный, А | |||||
|
напряжение, В | |||||
|
- EIA485; PL - электросиловой модем; IR -дем; E2 - EIA232; ОР — оптопорт; CL - ИРПС; | |||||
|
зсформатор тока; S - шунт | |||||
|
очности: о ГОСТ 31819.21 класс точности 1 по ГОСТ 31819.21 и класс | |||||
Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика
Общий вид счетчиков ЦЭ2726А и места опломбирования от несанкционированного доступа представлены на рисунках 1 - 6: позиция 1 - пломбы с оттиском знака поверки; позиция 2 - пломбы с оттиском знака энергоснабжающей организации.

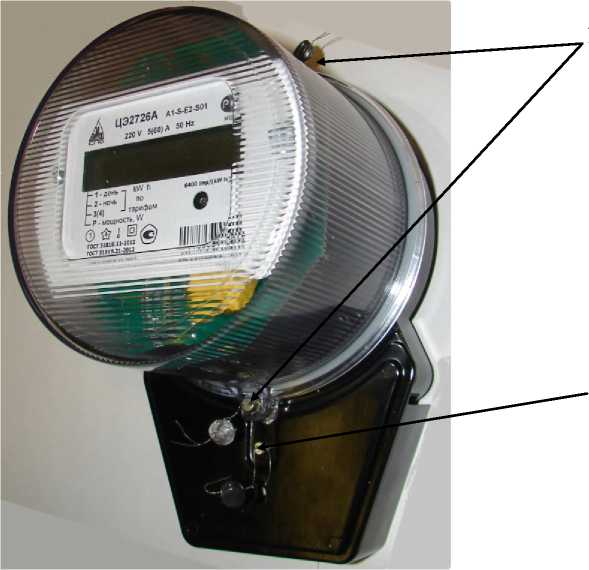

Рисунок 1 - Общий вид счетчика в корпусе S01

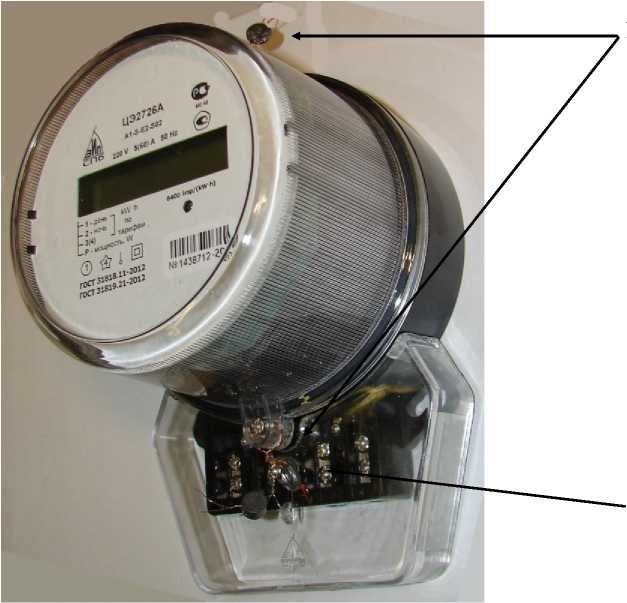

Рисунок 2 - Общий вид счетчика в корпусе S02
Рисунок 3 - Общий вид счетчика в корпусе W01
2

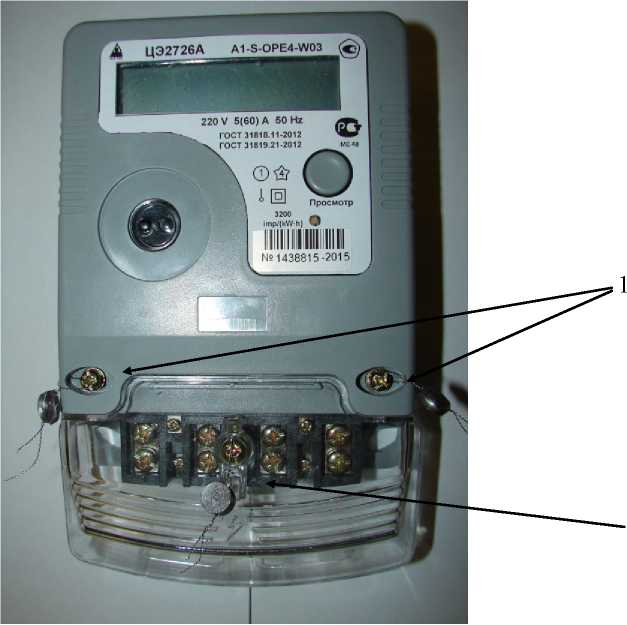

Рисунок 4 - Общий вид счетчика в корпусе W03
2

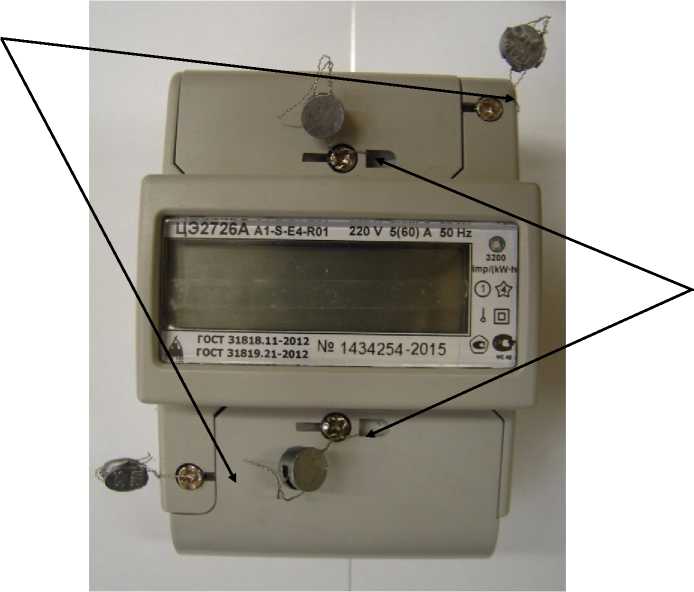

Рисунок 5 - Общий вид счетчика в корпусе R01
2
ЦЭ2726А A1S RF R03Z R 230V 5/60 A
1

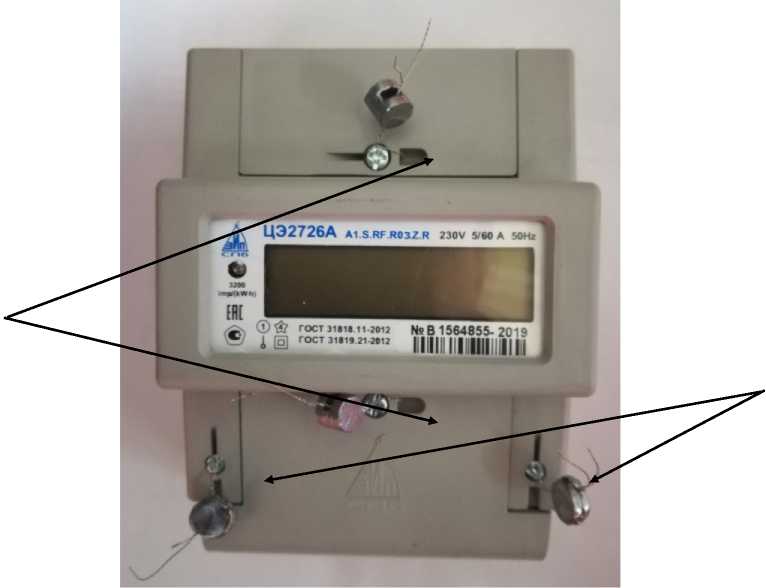

Рисунок 6 - Общий вид счетчика в корпусе R03
Программное обеспечениеПрограммное обеспечение счетчиков состоит из встроенного программного обеспечения (ВПО) и прикладных программ для ПК. Программа ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков и не может быть изменена через внешние порты счётчика. После записи программы, в микроконтроллере устанавливается бит защиты, предотвращающий считывание или изменение программы. Доступ к ВПО возможен только после удаления пломбы поверителя и разборки корпуса.
ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:
-
- оптический порт, IrDA;
-
- проводные интерфейсы - EIA232, EIA485, ИРПС;
-
- беспроводные интерфейсы - электросиловой модем, радиомодем.
Считывание данных и программирование счётчиков производится с помощью внешних устройств и прикладной программы «Программа первичного программирования счетчиков
|
ЦЭ2726А и ЦЭ2727А», которая предназначена для связи счетчика с ПК. Метрологически значимых функций эта прикладная программа не выполняет. Таблица 2 - Идентификационные данные ВПО счётчиков | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБВШ. 411152.001.П |
|
Номер версии (идентификационный номер) ПО |
V3.X* |
|
Цифровой идентификатор ПО |
8DFB** |
|
Х* > 5 | |
|
** Для версии V3.5 | |
Уровень защиты программного обеспечения счетчика ЦЭ2726А от н епреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при учете активной энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности при учете реактивной энергии по ГОСТ 31819.23-2012 |
1 или 2 |
|
Номинальное напряжение, В |
220, 230 |
|
Базовый (максимальный) ток, А |
5(50), 5(60), 5(100), 10(80), 10(100) |
|
Номинальная частота сети, Г ц |
50 |
|
Количество тарифов, не более |
8 |
|
Передаточные числа по испытательному выходу и импульсному выходному устройству, имп./кВт^ч |
3200, 6400, 8000 |
|
Чувствительность (стартовый ток) в % от 1б:
|
0,4 0,5 |
|
Полная мощность, потребляемая в цепи тока, В^А, не более |
0,5 |
|
Полная (активная) мощность, потребляемая в цепи напряжения счётчика, ВА (Вт), не более При наличии модема дополнительная потребляемая полная (активная) мощность, ВА (Вт), не более |
10,0(2,0) 10 (1,5) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Предел допускаемой абсолютной погрешности хода часов, с/сутки: | |
|
- при питании от сети напряжения |
±0,5 |
|
- при питании от автономного источника |
±1,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ВысотахШиринахГлубина), мм, не более: - в круглом корпусе S01, S02 |
210х135х115 |
|
- в прямоугольном корпусе W01 |
215х127х62 |
|
- в прямоугольном корпусе W03 |
200х120х52 |
|
- в корпусе R01 на DIN-рейку TS 35x7,5 |
115х80х66 |
|
- в корпусе R03 на DIN-рейку TS 35x7,5 |
130х90х66 |
|
Масса, кг, не более: |
1,0 |
|
Условия эксплуатации:
|
от -40 до +60 |
|
более |
90 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 537 до 800) |
|
Средняя наработка до отказа, ч |
141000 |
|
Средний срок службы, лет |
30 |
наносится на щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность счетчика
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный электронный ЦЭ2726А в потребительской таре |
1 шт. | |
|
Паспорт |
АБВШ.411152.001 ПС |
1 экз. |
|
Кабель для подключения ПЭВМ |
1 шт. | |
|
Программа перепрограммирования счётчиков Ц |
Э2726А* |
1 шт. |
|
Методика поверки |
АБВШ.411152.001 ПМ |
1 экз. |
|
* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков. | ||
осуществляется по документу АБВШ.411152.001 ПМ «Счетчики электрической энергии однофазные электронные ЦЭ2726А. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 31 марта 2015 г.
Основные средства поверки:
-
- установка для поверки счетчиков электрической энергии ЦУ6800 (рег. № 11863-13);
-
- частотомер электронно-счетный Ч3-63/1 (рег. № 46916-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде свинцовых пломб с оттиском клейма поверителя на винты счетчика, как показано на рисунках 1 - 6.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным электронным ЦЭ2726АГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот 1-10’1 до 1-106 Гц
ГОСТ Р 8.648-20 1 5 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от V10-2 до 2409 Гц
ТУ 4228-002-52191469-20 15 Счетчики электрической энергии однофазные электронные ЦЭ 2726А. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Петербургский завод измерительных приборов» (ООО «СПб ЗИП»)
ИНН 7813350043
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., д. 139
Телефон/факс: +7 (812) 603-29-40
E-mail: spbzip@bk.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
