МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 июля 2019 г.                                            №   1716

Москва

О переоформлении, продлении свидетельства № 56528 об утверждении типа «Штоковые датчики линейных перемещений ПЛЦ 02» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НИИФИ» от 31 мая 2019 г. № 15/107П приказываю:

• 1. Внести изменения в описание типа на штоковые датчики линейных перемещений ПЛЦ 02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 5 8242-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56528 «Штоковые датчики линейных перемещений ПЛЦ 02» на последующие 5 лет.

• 3.  Переоформить свидетельство об утверждении типа № 56528 на штоковые датчики линейных перемещений ПЛЦ 02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58242-14, в связи с переименованием изготовителя с переименованием изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

г                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕТ Д1НИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1716

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Штоковые датчики линейных перемещений ПЛЦ 002

Штоковый датчик линейных перемещений ПЛЦ 002 (далее - датчик) предназначен для измерения линейных перемещений и преобразования их в электрический сигнал (сопротивление).

Датчик ПЛЦ 002 потенциометрического типа, с аналоговым выходным сигналом (сопротивление). В зависимости от величины усилия перемещения штока и габаритных размеров датчик имеет два варианта исполнения ПЛЦ 002, ПЛЦ 002-01.

Датчик состоит из:

• - алюминиевого корпуса;

• - чувствительного элемента (потенциометра);

• - штока;

• - кабельной перемычки.

Основными элементами конструкции датчика являются потенциометр и токосъемник, который связан со штоком.

На изделии датчик крепится за продольные пазы корпуса. Перемещение штока приводит к изменению выходного сопротивления. Выходной сигнал датчика (сопротивление) изменяется при перемещении штока из начального положения на величину диапазона измерений (номинальное положение) от минимального значения до максимального.

Общий вид датчика представлен на рисунке 1.

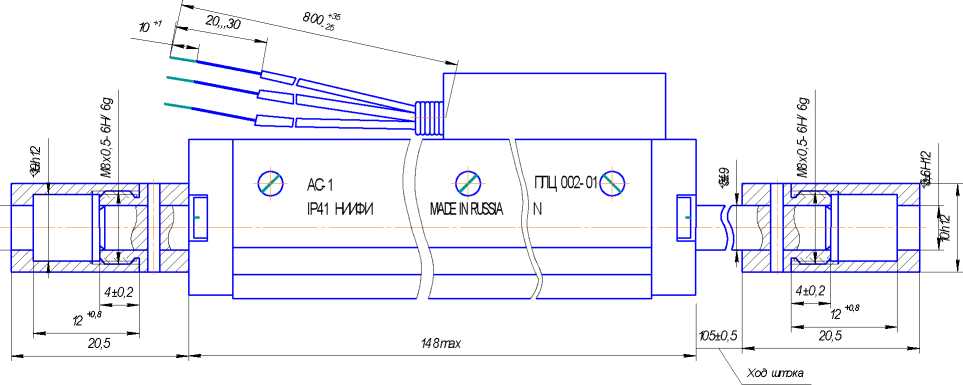

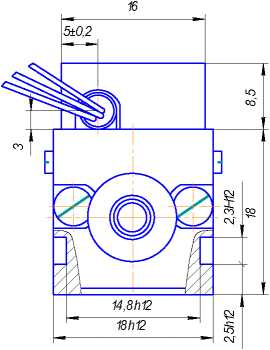

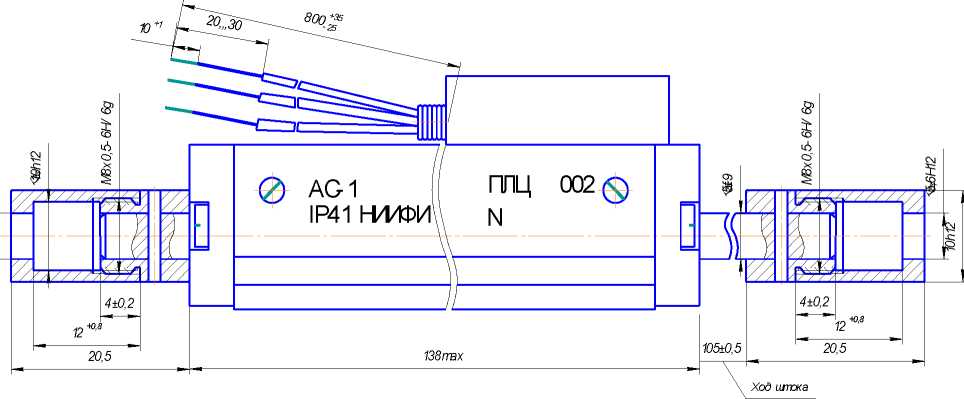

Габаритные размеры датчика (в зависимости от варианта исполнения) представлены на рисунках 2, 3.

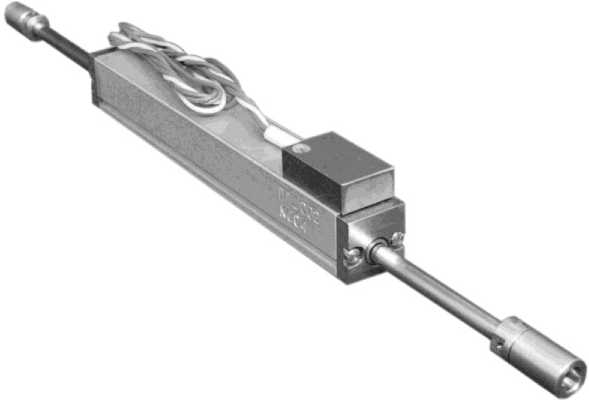

Рисунок 1 - Внешний вид датчика

Метрологические и технические характеристики представлены в таблице 1.

Таблица 1

Знак утверждения типа наносится на титульный лист эксплуатационной документации.

Таблица 2

осуществляется по документу СДАИ.402161.011 МП «Штоковый датчик линейных перемещений ПЛЦ 002. Методика поверки», утвержденному ОАО «НИИФИ», 03.07.2014 г.

Основные средства поверки:

• - омметр цифровой Щ 34 (госреестр № 4274-74, диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));

• - осциллограф универсальный С1-83 (госреестр № 6979-86, диапазон от 400 мкВ до 200 В, диапазон от 400 мкс - 20с, погрешность ±5%);

• - источник питания постоянного тока Б5-45 (госреестр № 5965-77, диапазон измерений от 0,1 до 49,9 В, погрешность ±(0,5% иуст. + 0,1%Umax) В, диапазон измерений от 0,001 до 0,499 А, погрешность ±(1,0% I уст. + 0,2% I max) мА);

• - тераомметр Е6-13А (госреестр № 4649-80, диапазон измеряемых сопротивлений от 10 Ом до 100 ТОм, погрешность измерений ±2,5 %);

• - граммометр часового типа Г (госреестр № 12094-89, диапазон измерений от 0 до 0,6 Н, класс точности 4);

• - весы настольные циферблатные РН-10 Ц13У (госреестр № 504-74, диапазон измерений от 0 до 10 кг, погрешность ±5 г);

• - набор гирь 4-го класса Г4 (госреестр № 202-49, диапазон измерений от 0,1 до 1111,1 г, класс точности 4);

• - набор №13 концевых мер из стали класса точности 1 (госреестр № 38376-13, диапазон от 10 до 100 мм, погрешность ±0,3 мкм);

• - штангенциркуль ШЦ (госреестр № 24156-02, диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия СДАИ.402161.011 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (Центр испытаний средств измерений ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
