МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 октября 2019 г.                                             №    2568

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 57386/1 «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Взлет» от 2 сентября 2019 г. № ВЗЛ/ИСХ-539/19, № ВЗЛ/ИСХ-538/19 и № ВЗЛ/ИСХ-540/19 приказываю:

• 1. Внести изменения в описание типа на расходомеры - счетчики ультразвуковые «ВЗЛЕТ МР», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 28363-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 57386/1 «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 57386/1 «Расходомеры - счетчики ультразвуковые «ВЗЛЕТ МР», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 28363-14, в связи с прекращением деятельности ООО «Техсервис», г. Санкт-Петербург, а также в связи с переименованием изготовителя с ООО «Специальное Конструкторское Бюро Взлет», г. Санкт-Петербург на ООО «Инженерно - Технический Центр Взлет» (ООО «ИТЦ Взлет»), г. Санкт-Петербург.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» предназначены для одно- или многоканальных измерений среднего объемного расхода и объема различных жидкостей при постоянном или переменном направлении потока в трубопроводе.

Принцип действия расходомеров основан на методе измерения расхода жидкости при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу жидкости.

Расходомеры выполняют зондирование потока в трубопроводе по одно-, двух-, трех- или четырехлучевой схеме.

Измерение давления жидкости производится при комплектации расходомеров исполнения УРСВ-32Х датчиками давления типа 415.

Типы электроакустических преобразователей, входящих в состав расходомеров:

• - накладные (устанавливаются на наружную стенку трубопровода);

• - врезные (устанавливаются в отверстия в стенке трубопровода);

• - иммерсионные (погружные).

Вторичный измерительный преобразователь расходомера формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. Вторичный измерительный преобразователь изготавливается из металла или пластмассы.

Расходомеры выпускаются в раздельном или моноблочном конструктивных вариантах:

• - раздельное — электроакустические преобразователи устанавливаются на трубопровод, а вторичный измерительный преобразователь — на удалении от электроакустических преобразователей. В данном варианте возможно проведение многоканальных измерений (подключение к одному вторичному измерительному преобразователю нескольких комплектов электроакустических преобразователей, установленных на разные контролируемые трубопроводы);

• - моноблочное — отрезок трубопровода с установленными в нем электроакустических преобразователей и вторичного измерительного преобразователя составляют единую конструкцию.

Расходомеры обеспечивают связь через интерфейсы в стандартах RS232, RS485, HART, USB, M-bus, посредством дискретных команд, а также вывод информации в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов.

Расходомеры выпускаются следующих исполнений:

УРСВ-0ХХ Х— измерение среднего объемного расхода (объема) горячей или холодной воды в системах ЖКХ, однолучевая схема зондирования;

УРСВ-1ХХ Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), одно-, двухлучевая схема зондирования;

УРСВ-31Х Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), моноблочный вариант, однолучевая схема зондирования;

УРСВ-32Х Х— измерение среднего объемного расхода (объема) холодной и горячей воды в трубопроводе диаметром свыше 150мм, измерение давления, двухлучевая схема зондирования;

УРСВ-5ХХ Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), одно-, двух-, трех-или четырехлучевая схема зондирования;

УРСВ-7ХХ Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), моноблочный вариант, повышенная защита корпуса от внешних воздействий, двух-, трех- или четырехлучевая схема зондирования;

УРСВ-ППД-ХХХ Х— учет воды в системах поддержания пластового давления, одно-, двухлучевая схема зондирования.

Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» различных исполнений

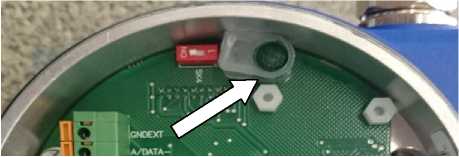

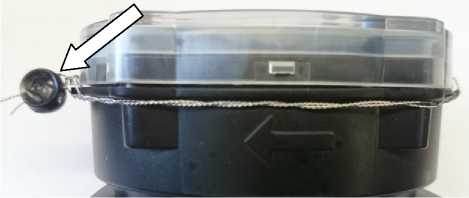

Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» исполнений УРСВ-0ХХ Х и УРСВ-3Х2 Х осуществляется нанесением знака поверки давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия и предотвращающую доступ к электронной плате расходомера.

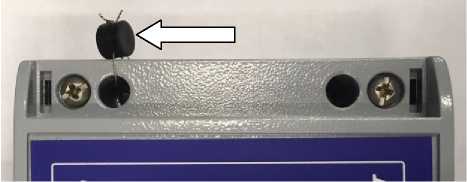

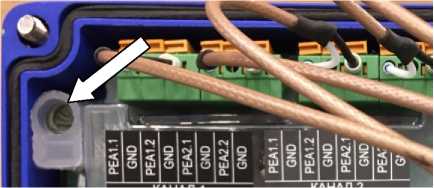

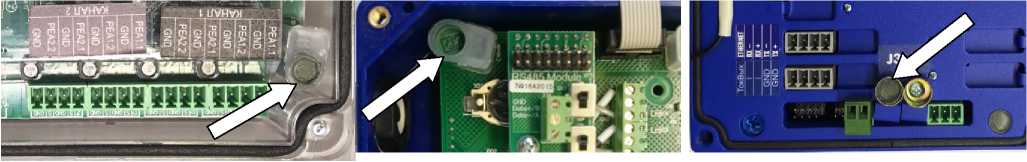

Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» исполнений УРСВ-1ХХ Х, УРСВ-31Х Х, УРСВ-5ХХ Х, УРСВ-7ХХ Х, УРСВ-ППД-ХХХ Х осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы. Места пломбировки от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР», в зависимости от исполнений, представлены на рисунке 2.

УРСВ-0ХХ Х

УРСВ-3Х2 Х

УРСВ-1ХХ Х УРСВ-31Х Х УРСВ-5ХХ Х

УРСВ-7ХХ Х

УРСВ-ППД-ХХХ Х

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР»

в зависимости от исполнений

Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение выполняет измерительное преобразование сигналов, поступающих от электроакустических преобразователей, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние на метрологически значимое ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Контактная пара разрешения модификации параметров функционирования пломбируется после ввода расходомера в эксплуатацию и проверки соответствия значений параметров функционирования, введенных в прибор, значениям, указанным в паспортах расходомера и первичных преобразователей, либо в протоколах монтажных и пусконаладочных работ.

После поверки пломбируется контактная пара разрешения модификации калибровочных параметров расходомера, а также один из винтов, скрепляющих субблок обработки данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - "высокий" (в соответствии с Р 50.2.077-2014). Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» методами шелкографии, термопечати и металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

осуществляется по документу В12.00-00.00 РЭ «Расходомеры - счетчики ультразвуковые «ВЗЛЕТ МР». Руководство по эксплуатации» (раздел 5 «Методика поверки»), утвержденного ГЦИ СИ ФГУП «ВНИИР» 10 октября 2014 г.

Основные средства поверки:

• - вторичный эталон единиц объемного расхода и объема жидкости в потоке в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с пределами допускаемой относительной погрешности не более ± 0,05% - при весовом методе измерения;

• - рабочий эталон единиц объемного расхода и объема жидкости в потоке 3 -го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с пределами допускаемой относительной погрешности не более ± 0,3% - при сличении с эталонным расходомером;

• - комплекс поверочный «ВЗЛЕТ КПИ» (регистрационный №14510-12), воспроизводимый средний объёмный расход от 0,02 до 250 м³/ч, пределы относительной погрешности измерения величины постоянного тока ± 0,05%;

• - вольтметр В7-54 (регистрационный №15250-96), диапазон 10 мкВ-1000 В, основная погрешность измерения постоянного напряжения ±0,002%, основная погрешность измерения силы постоянного тока ±0,015%;

• - частотомер Ч3-64 (регистрационный №9135-83), диапазон от 0 до 150 МГц, относительная погрешность ±0,01%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» в виде оттиска поверительного клейма, а также на пломбу(-ы), установленную(-ые) в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

В12.00-00.00 ТУ Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР». Технические условия

Акционерное общество «Взлет»

(АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-сайт: www.vzljot.ru

E-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Инженерно-Технический Центр Взлет»

(ООО «ИТЦ Взлет»)

ИНН 7839356748

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-cайт: www.vzljot.ru

E-mail: mail@vzljot.ru

Акционерное общество «Взлет»

(АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-cайт: www.vzljot.ru

E-mail: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
