Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2439
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400
Назначение средства измерений Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400 (далее-счётчики) предназначены для измерений объёма и объемного расхода жидкости.
Описание средства измеренийПринцип действия счётчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него с последующим вычислением различных параметров: суммарный объём или масса жидкости, объёмный расход, массовый расход, скорость потока, направление потока, скорость звука в жидкости.
Счётчики состоят из отрезка трубы с вмонтированными в него ультразвуковыми приёмо-передатчиками (первичный преобразователь расхода - ППР) и преобразователей сигналов.
Счётчики производятся в компактном исполнении - OPTISONIC 4400 С, когда преобразователь сигналов крепится непосредственно на ППР и представляет собой моноблок, и в раздельном исполнении - OPTISONIC 4400 F, когда преобразователь сигналов крепится отдельно и соединён с ППР кабелем длиной до 30 метров.
Счётчики могут выпускаться в следующих модификациях:
OPTISONIC 4400 HT - высокотемпературная версия. Его конструкция предусматривает одноканальное и двухканальное исполнение.
OPTISONIC 4400 HP - версия для работы при высоком давлении (до 43,1 МПа). Его конструкция предусматривает одноканальное и двухканальное исполнение.
Счётчики также могут быть дополнительно оснащаться рубашкой обогрева.
Параметры трубопровода вносятся в память преобразователя сигналов на заводе-изготовителе.
В счётчиках предусмотрена возможность измерения потока жидкости, как в прямом, так и в обратном направлении (в реверсивном режиме).
Счётчики, в зависимости от исполнения, могут оснащаться аналоговым
входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами HART, Modbus, Foundation Fieldbus, Profibus.
Внешний вид счётчиков представлен на рисунке 1.
а) б)

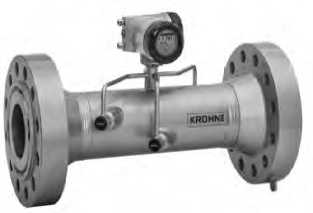

Рисунок 1- Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400: а) OPTISONIC 4400 C/HP (компактное исполнение, для работы при высоком давлении, б) OPTISONIC 4400 F/HT (раздельное, высокотемпературное исполнение).
Опломбирование не предусмотрено.
Программное обеспечениеВнутреннее ПО выполняет функции расчёта объёмного расхода, объёма, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG350 |
|
Номер версии (идентификационный номер) ПО |
5.X.X |
|
Цифровой идентификатор ПО |
Не отображается |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Диаметры номинальные и диапазоны измерений
|
Наименование параметра |
Значение расхода при номинальном диаметре | |||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 | ||||||
|
Наименьший расход, м3/ч |
0,1 |
0,2 |
0,3 |
0,5 |
0,8 |
1,1 |
1,8 |
2,8 |
4 | |||||
|
Наибольший расход, м3/ч |
35 |
57,3 |
89,6 |
140 |
236,6 |
358,4 |
560 |
875 |
1260 | |||||
|
Наименование параметра |
Значение расхода при номинальном диаметре DN | |||||||||||||
|
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 | |||||||
|
Наименьший расход, м3/ч |
7 |
11 |
15,8 |
21,5 |
28 |
35,5 |
43,8 |
63 | ||||||
|
Наибольший расход, м3/ч |
2240 |
3500 |
5040 |
6860 |
8960 |
11340 |
14000 |
20160 | ||||||
Примечание : В таблице указан расход при рабочих условиях.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода2), %: Версия HT:
DN25 Версия HP |
±(1 +1/v) 1) ±(0,5 +0,5/v)1) ±(2,5 +2,5/v) 1) ±(1 +1/v) 1) |
|
Выходные сигналы: | |
|
токовый, мА |
от 0/4 до 20 |
|
частотный, Гц |
от 0,01 до 10000 |
|
импульсный, имп |
не ограничено |
|
Пределы допускаемой приведенной погрешности выходного токового сигнала2), % |
±0,15 |
|
Пределы допускаемой относительнойпогрешности частотного сигнала2), % |
±0,15 |
|
1) v - потока в м/с, которая вычисляется по формуле 4-103-Q _ V = ГПЛГЧ2 эг'гДе(? значение расхода, м /ч 71 ■ ■ 3,6 | |
|
2) Погрешность выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
(от 100 до 230)^5% о л +10% /+30% 24+30% ^-55% 50/60 |
|
Потребляемая мощность, не более: -переменного тока, А -постоянного, Вт |
22 12 |
|
Масса1-*, кг, не более |
от 14 до 679 |
|
Габаритные размеры1*, мм, не более:
|
от 336 до 1152 от 149 до 813 от 350 до 1100 |
|
Условия эксплуатации:
|
43,1 от -60 (402)) до +70 (653)) |
OPTISONIC 4400 HP
|
от -45 до +180 от -45 до +180 |
|
Наименование характеристики |
Значение |
|
OPTISONIC 4400 HT
|
от -45 до +600 от -45 до +440 |
|
Примечание:
| |
наносят на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счётчик-расходомер жидкости ультразвуковой |
OPTISONIC 4400 |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
8.2000.23РЭ |
1 экз. |
для счётчиков, производства ООО «КРОНЕ-Автоматика» |
|
4005365901 - HB OPTISONIC 4400 |
1 экз. |
для счётчиков, производства KROHNE ALTOMETER | |
|
Паспорт |
8.1000.23ПС |
1 экз. |
для счётчиков, производства ООО «КРОНЕ-Автоматика» |
|
4400-01-00-00ПС |
1 экз. |
для счётчиков, производства KROHNE ALTOMETER | |
|
Методика поверки |
МП 208-022-2017 |
1 экз. |
осуществляется по документу МП 208-022-2017 «ГСИ. Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400. Методика поверки», с изменением №1 утверждённому ФГУП «ВНИИМС» 12.10.2020 г.
Основные средства поверки:
- Рабочий эталон 1-го и 2-го разряда по ГОСТ 8.145-75 и ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам-расходомерам жидкости ультразвуковым OPTISONIC 4400ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 340 -6 до 10 м3/с
ТУ 4213-015-33530463-2017 Счётчики-расходомеры жидкости ультразвуковые
OPTISONIC 4400. Технические условия
Техническая документация фирмы «KROHNE Altometer», Нидерланды
ИзготовителиОбщество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)
ИНН 6318107839
Адрес: 443004, Самарская область, Волжский район, посёлок Верхняя Подстёпновка, д. 2 Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11
Фирма «KROHNE Altometer», Нидерланды
Адрес: Kerkeplaat 14, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht
Тел.: +31 (0)78 6306200; факс: +31 (0)78 6306234
Web-сайт: http://krohne.ru
ЗаявительОбщество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»)
ИНН 7716526213
Адрес: 443004, Самарская область, Волжский район, посёлок Верхняя Подстёпновка, д. 2 Тел.: +7 (846) 230 04 70, факс: +7 (846) 230 03 13
Web-сайт: http://krohne.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
