№1754 от 26.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 104233
О переоформлении свидетельства об утверждении типа средства измерений № 63033 "Датчики давления "ГиперФлоу"" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1754 от 26.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ26 июля 2019 г. № 1754
Москва
О переоформлении свидетельства об утверждении типа средства измерений Ns 63033 «Датчики давления «ГиперФлоу»» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НПФ «Вымпел» б/д № 19/868-КН и № 19/669-КН приказываю:
-
1. Внести изменения в описание типа на датчики давления «ГиперФлоу», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64631-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу РТ-МП-3192-443-2016 (с Изменением № 1) «ГСИ. Датчики давления «ГиперФлоу». Методика поверки» и распространить действие документа на датчики давления «ГиперФлоу», находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 63033 «Датчики давления «ГиперФлоу», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64631-16, в связи с изменением документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
-
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВГД1 ИМЯ о Cf РШФИКАП ПП
сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» июля 2019 г. № 1754
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления «ГиперФлоу»Назначение средства измерений
Датчики давления «ГиперФлоу» предназначены для измерений избыточного давления (модели ДИ-004, ДИ-006, ДИ-008, ДИ-010, ДИ-012, ДИ-014, ДИ-016, ДИ-017, ДИ-020), аб
солютного давления (модели ДА-005, ДА-007, ДА-009, ДА-011, ДА-013, ДА-015, ДА-018, ДА-019, ДА-021) и разности давлений (модель ДП-022) и преобразования его в унифицированный токовый выходной сигнал и/или цифровой сигнал.
Датчики давления «ГиперФлоу» предназначены для работы в системах ав
томатического контроля, регулирования и управления технологическими процессами.
Описание средства измерений
Конструктивно датчики давления выполнены в виде единого корпуса, в котором расположены чувствительный элемент и плата микропроцессорного устройства. Чув
ствительный элемент представляет собой смонтированный в индивидуальном корпусе тензоре-зистивный сенсор.
Принцип действия датчиков давления основан на упругой деформации пластины первичного тензорезистивного преобразователя, установленного на системе мембран. Под воздействием измеряемого давления система мембран воздействует на пластину первичного тен-зорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналогово-цифрового преобразователя (АЦП) и преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер CPU обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток, пропорциональный цифровому коду и/или преобразует его в один из протоколов цифровой связи «HART», «MODBUS RTU», «Д1».
В зависимости от модели датчики давления «ГиперФлоу» могут быть оснащены интерфейсом и поддерживать протоколы цифровой связи, перечисленные в таблице 1.
Таблица 1 - Тип интерфейса и протокол цифровой связи
|
Модель датчика давления «ГиперФлоу» |
Тип интерфейса и протокол цифровой связи |
|
ДИ-004, ДА-005, ДИ-006, ДА-007 |
4-20 мА постоянного тока или цифровая связь «М-BUS» с протоколом обмена на базе «HART» |
|
ДИ-008, ДА-009, ДИ-012, ДА-013, ДИ-020, ДА-021, |
4 - 20 мА постоянного тока c цифровой связью (протокол «HART») |
|
ДИ-010, ДА-011, ДИ-014, ДА-015 |
4 - 20 мА постоянного тока c цифровой связью (протокол «HART») или цифровая связь RS-485 с протоколом обмена на базе «HART» или с протоколом обмена «MODBUS RTU» |
|
ДИ-016, ДИ-017, ДА-018, ДА-019 |
Цифровая связь RS-232 с протоколом обмена «Д1» |
|
ДП-022 (с индикатором) |
4-20 мА постоянного тока c цифровой связью (протокол «HART») |
|
ДП-022 (без индикатора) |
Цифровая связь RS-232 с протоколом обмена «Д1» |

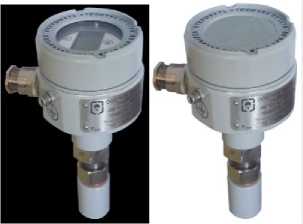

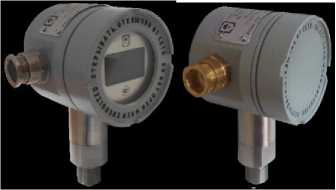

Рисунок 1 Датчик давления «ГиперФлоу», модели ДИ-004, ДА-005
Рисунок 2 Датчик давления «ГиперФлоу», модели ДИ-006, ДА-007
Рисунок 3 Датчик давления «ГиперФлоу», модели ДИ-008, ДА-009
Рисунок 4 Датчик давления «ГиперФлоу», модели ДИ-010, ДА-011
Рисунок 5 Датчик давления «ГиперФлоу», модели ДИ-012, ДА-013
Рисунок 6 Датчик давления «ГиперФлоу», модели ДИ-014, ДА-015
Рисунок 7 Датчик давления «ГиперФлоу», модели ДИ-017, ДА-018
Рисунок 9 Датчик давления «ГиперФлоу», модели ДИ-020, ДА-021
Рисунок 7 Датчик давления «ГиперФлоу», модели ДИ-016, ДА-019
а) б)

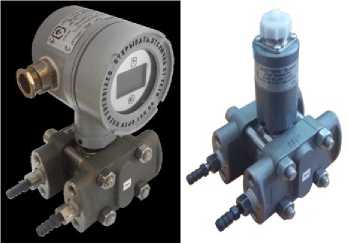

Рисунок 10 Датчик давления «ГиперФлоу», модель ДП-022 а) с индикатором; б) без индикатора

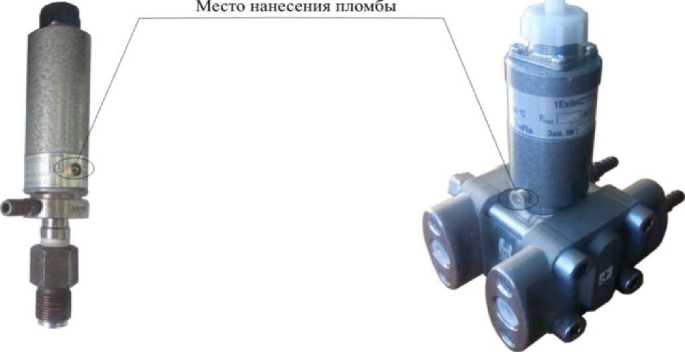

Место нанесения пломбы

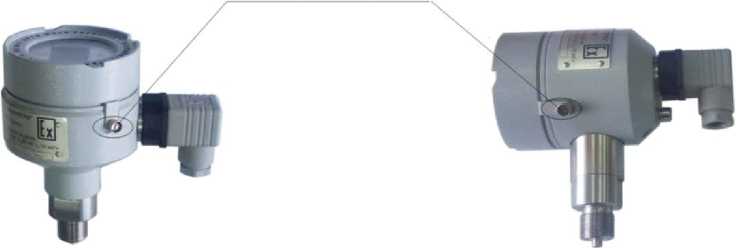

Рисунок 11 - Место нанесения пломбы
Общий вид датчиков давления «ГиперФлоу» приведен на рисунках 1 - 10.
Взрывозащищенные датчики «ГиперФлоу» предназначены для применения во взрывоопасных зонах помещений и наружных установок согласно ПУЭ (глава 7.3), ТР ТС № 012/2011, ГОСТ 30852.0-2002, ГОСТ 30852.1-2002, ГОСТ 30852.10-2002 и другим нормативным документам, регламентирующим правила применения электрооборудования во взрывоопасных зонах.
В зависимости от модели датчики имеют следующие виды взрывозащиты:
-
- «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002;
-
- «искробезопасная электрическая цепь i» по ГОСТ 30852.10-2002.
Конструкция датчиков давления «ГиперФлоу» предусматривает защиту доступа к программирующему разъему микропроцессора путем пломбирования. Место нанесения пломбы показано на рисунке 11.
Программное обеспечениеПрограммное обеспечение (ПО) датчиков давления «ГиперФлоу» встроенное, позволяет корректировать показания нулевого сигнала, изменять параметры настройки и считывать архивы.
Идентификационные данные ПО датчиков давления «ГиперФлоу» приведены в таблице 2.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014. Обновление и загрузка ПО возможны только при вскрытии датчика давления «ГиперФлоу» с нарушением пломбы. Все сохраняемые и передаваемые данные имеют защиту с помощью контрольных сумм. Предусмотрена защита от изменений параметров настройки с помощью пароля.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |||
|
Датчики давления «ГиперФлоу (модели ДИ-004, ДА-005, ДИ-006, ДА-007, ДИ-008, ДА-009, ДИ-010, ДА-011, ДИ-012, ДА-013, ДИ-014, ДА-015, ДИ-020, ДА-021, ДП-022 с индикатором) |
Датчики давления «ГиперФлоу (модели ДИ-016, ДИ-017, ДА-018, ДА-019) |
Датчики давления | ||
|
«ГиперФлоу дель ДП-022 индикатора) |
(мо-без | |||
|
Идентификационное наименование программного обеспечения |
«datchik.txt» |
«AD7799_PI.txt» |
«AD7799_D.txt» | |
|
Номер версии (идент. номер) программного обеспечения |
Не ниже 10 |
Не ниже 5 |
Не ниже 5 | |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0x8E23 |
0xCA76 |
0x7F7A | |
|
Алгоритм вычисления цифрового идентификатора программного |
CRC16 |
CRC16 |
CRC16 | |
Метрологические и технические характеристики датчиков давления «ГиперФлоу» приведены в таблице 3 и таблице 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны показаний избыточного давления, МПа |
от 0 до 0,25; от 0 до 0,6; от 0 до 2,5; от 0 до 6; от 0 до 16; от 0 до 25; от 0 до 32; от 0 до 60 |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазоны показаний абсолютного давления, МПа |
от 0 до 0,25; от 0 до 1,0; от 0 до 3,0; от 0 до 6,0 |
|
Диапазоны показаний разности давления, кПа |
от 0 до 6,0; от 0 до 10,0; от 0 до 25,0; от 0 до 40,0; от 0 до 100,0; от 0 до 250,0 |
|
Диапазоны измерений избыточного давления, для датчиков с цифровым выходным сигналом, МПа |
от 0,0025 до 0,25; от 0,006 до 0,6; от 0,025 до 2,5; от 0,06 до 6; от 0,16 до 16; от 0,25 до 25; от 0,32 до 32; от 0,6 до 60 |
|
Диапазоны измерений абсолютного давления, для датчиков с цифровым выходным сигналом, МПа |
от 0,05 до 0,25; от 0,05 до 1,0; от 0,05 до 3,0; от 0,05 до 6,0 |
|
Диапазоны измерений разности давлений, для датчиков с цифровым выходным сигналом, кПа |
от 0,06 до 6,0; от 0,1 до 10,0; от 0,25 до 25,0; от 0,4 до 40,0; от 1 до 100,0; от 2,5 до 250,0 |
|
Диапазоны измерений избыточного давления, для датчиков давления с аналоговым выходным сигналом, МПа |
от 0,025 до 0,25; от 0,06 до 0,6; от 0,25 до 2,5; от 0,6 до 6; от 1,6 до 16; от 2,5 до 25; от 3,2 до 32; от 6 до 60 |
|
Диапазоны измерений абсолютного давления, для датчиков с аналоговым выходным сигналом, МПа |
от 0,025 до 0,25; от 0,1 до 1,0; от 0,3 до 3,0; от 0,6 до 6,0 |
|
Диапазоны измерений разности давлений, для датчиков с аналоговым выходным сигналом, кПа |
от 0,6 до 6,0; от 1 до 10; от 2,5 до 25; от 4 до 40; от 10 до 100; от 25 до 250 |
|
Выходной сигнал |
от 4 до 20 мА цифровой сигнал на базе интерфейса RS-485 цифровой сигнал на базе интерфейса RS-232 цифровой сигнал на базе интерфейса M-BUS |
|
Пределы допускаемой основной приведённой погрешности: -для датчиков давления с цифровым выходным сигналом*, %: вариант исполнения А вариант исполнения Б вариант исполнения В - для датчиков давления с аналоговым выходным сигналом**, % от верхнего предела измерений: вариант исполнения А вариант исполнения Б вариант исполнения В |
±(0,025+0,05(Р/Рмах)) ±(0,05+0,1(Р/Рмах)) ±(0,075+0,15(Р/Рмах)) где Р - измеренное значение давления ±0,075 ±0,15 ±0,25 |
|
Пределы дополнительной погрешности при температуре окружающей среды отличной от +20 °С, % от верхнего предела измерений вариант исполнения А вариант исполнения Б вариант исполнения В |
±0,005(|20 - tсреды|) ±0,010 (|20 - tсреды|) ±0,015 (|20 - tсреды|) где: tсреды - температура окружающего воздуха |
|
Пределы дополнительной погрешности, вызванные плавным измене- |
Окончание таблицы 3.
|
1 |
2 |
|
нием напряжения питания от 20 до 32 В (для датчиков давления с унифицированным токовым выходным сигналом), % от верхнего предела измерений |
±0,05 |
|
Максимальное избыточное рабочее давление (для датчиков давления, модели ДП-022), МПа |
16; 42 |
|
Приведённая погрешность для датчиков давления «ГиперФлоу» с цифровым выходным сигналом, модели ДИ и ДП нормируется в диапазоне от 1 до 100 % ВПИ, а для датчиков давления «ГиперФлоу», модели ДА нормируется в диапазоне от 0,05 МПа до 100 % верхнего предела измерений; ** Приведённая погрешность для датчиков давления «ГиперФлоу» с аналоговым выходным сигналом нормируется в диапазоне от 10 до 100 % верхнего предела измерений. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания, В: - для моделей ДИ-004, ДА-005, ДИ-006, ДА-007, ДИ-008, ДА-009, ДИ-010, ДА-011, ДИ-012, ДА-013, ДИ-014, ДА-015, ДИ-020, ДА-021 и ДП-022 (с индикатором) |
от 12 до 32 |
|
- для моделей ДИ-016, ДИ-017, ДА-018, ДА-019, ДП-022 (без индикатора) |
от 3,0 до 3,6 |
|
Потребляемая мощность: - для датчиков с выходным сигналом от 4 до 20 мА, Вт, не более |
0,8 |
|
- для датчиков с цифровым выходным сигналом на базе интерфейса RS-485, Вт, не более |
1,2 |
|
- для датчиков с цифровым выходным сигналом на базе интерфейса RS-232, мВт, не более |
10,0 |
|
Габаритные размеры, без учета длины кабеля, мм, не более: - для моделей ДИ-004, ДА-005, ДИ-006, ДА-007, ДИ-016, ДИ-017, ДА-018, ДА-019 |
221x75 |
|
- для моделей ДИ-008, ДА-009, ДИ-010, ДА-011, ДИ-012, ДА-013, ДИ-014, ДА-015, ДИ-020, ДА-021 |
140x168x100 |
|
- для модели Д11-022 |
115x200x170 |
|
Масса, кг, не более: - для моделей ДИ-004, ДА-005, ДИ-006, ДА-007, ДИ-016, ДИ-017, ДА-018, ДА-019 |
0,65 |
|
- для моделей ДИ-008, ДА-009, ДИ-010, ДА-011, ДИ-012, ДА-013, ДИ-014, |
Окончание таблицы 4
|
1 |
2 |
|
ДА-015, ДИ-020, ДА-021 |
1,5 |
|
- для модели Д11-022 |
4,5 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от -40 до +70 от -60 до +70 |
|
- относительная влажность, %, не более |
98 |
|
- барометрическое давление, кПа |
от 84 до 106,7 |
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и паспорте; а также на маркировочной табличке, расположенной на боковой поверхности корпуса, методом диффузионной фотохимии.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
«ГиперФлоу» |
1 шт. |
|
Комплект монтажных частей к датчику давления |
- |
1 компл. |
|
Программное обеспечение к датчику давления |
- |
1 экз. |
|
Руководство по эксплуатации |
КРАУ2.849.004 РЭ |
1 экз. |
|
Паспорт |
КРАУ2.849.004 ПС |
1 экз. |
|
Методика поверки |
РТ-МП-3192-443-2018 (с Изменением № 1) |
1 экз. |
осуществляется по документу РТ-МП-3192-443-2016 (с Изменением № 1) «ГСИ. Датчики давления «ГиперФлоу». Методика поверки», утвержденному ФБУ «Ростест-Москва» 18.03.2019 г.
Основные средства поверки:
-
- задатчик избыточного давления «Воздух-1,6» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10610-00);
-
- задатчик избыточного давления «Воздух-2,5» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10610-00);
-
- задатчик избыточного давления «Воздух-6,3» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10610-00);
-
- задатчик избыточного давления «Воздух-4000» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 12143-04);
-
- манометр грузопоршневой МП-60 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31703-06);
-
- манометр грузопоршневой МП-250 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31703-06);
-
- манометр грузопоршневой МП-600 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 31703-06);
-
- манометр образцовый абсолютного давления МПА-15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 4222-74);
-
- калибратор-контроллер давления PPC4 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27758-08);
-
- мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 54848-13);
- катушка образцовая электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1162-58);
- источник питания постоянного тока Б5-93 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51394-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в разделе «Сведения о поверке» паспорта на датчик давления при первичной поверке и на свидетельство о поверке -при периодической.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам давления «ГиперФлоу»ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта РФ от 29.06.2018 г. № 1339
ТУ 4212-030-06981430-2015 Датчики давления «ГиперФлоу». Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «Вымпел» (ООО «НПФ «Вымпел»).
ИНН 6452003946
Адрес: 410002, Саратовская обл., Саратов, ул. Московская, 66
Телефон/факс: +7 (8452) 74-02-85/ (8452) 74-03-83
E-mail: saratov@npovympel.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Россаккредитации.
