1ШН11СТЕРСТВО ПРОаШШЛЕННОСГИ и ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Z                           \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ч

7

4278-00113188666-2020 МП, МП 4278001-131886662022

10

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1058

Регистрационный № 81714-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные с автоматической фото- видеофиксацией «АТОМ ИС»

Системы измерительные с автоматической фото- видеофиксацией «АТОМ ИС» (далее - системы) предназначены для определения значений текущего времени измерений относительно национальной шкалы координированного времени UTC(SU), определения координат местоположения систем, измерения скорости движения транспортных средств (далее - ТС) в зоне контроля систем радиолокационным методом и/или по видеокадрам и на контролируемых участках дорог, измерения расстояния до ТС и угла на ТС в зоне контроля систем в автоматическом режиме.

Принцип действия систем при определении значений текущего времени измерений и координат местоположения систем основан на получении и обработке данных от встроенного в систему приемника сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS и синхронизации шкалы времени системы с национальной шкалой координированного времени UTC(SU) с последующей автоматической записью измеренных значений времени, координат и других результатов измерений в сохраняемые фото-и видеокадры, формируемые системой.

Принцип действия систем при измерении скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля радиолокационным методом основан на измерении разности частот высокочастотных сигналов при отражении от движущегося ТС, находящегося в зоне контроля системы (эффект Доплера).

Принцип действия систем с использованием радиолокационного метода при измерении расстояния до приближающихся и удаляющихся ТС в зоне контроля основан на измерении разности фаз отраженных сигналов на различных несущих частотах.

Принцип действия систем с использованием радиолокационного метода при измерении угла на приближающиеся и удаляющиеся ТС основан на измерении разности фаз отраженных сигналов, принятых пространственно-разнесенными антеннами.

Принцип действия систем при измерении скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля по видеокадрам основан на измерениях расстояния, пройденного ТС в зоне контроля от точки первой фиксации до точки последней фиксации, а также на измерениях интервала времени между моментами первой и последней фиксации ТС в зоне контроля системы.

Принцип действия систем при измерении скорости движения как приближающихся, так и удаляющихся ТС на контролируемых участках дорог основан на определении интервалов времени, за которые ТС преодолевает расстояние от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги.

Системы производятся в трех вариантах исполнений: интегрированном, дискретном и комбинированном. Варианты исполнения систем отличаются способами их размещения, используемыми аппаратными блоками и метрологическими характеристиками.

Системы в интегрированном варианте исполнения предназначены для работы в неподвижном состоянии: в непрерывном режиме при стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог; в непрерывном режиме в течение ограниченного промежутка времени при передвижном размещении на специальных конструкциях (штативах, треногах, вышках на базе ТС); в течение ограниченного промежутка времени при мобильном размещении на борту ТС (ТС находится в неподвижном состоянии). Системы в дискретном и комбинированном вариантах исполнения предназначены для работы в неподвижном состоянии в непрерывном режиме при стационарном размещении.

В зависимости от варианта исполнения в состав систем входят: интегрированные измерительные блоки (маркировка - «IB»), видеоблоки (маркировка - «VB»), вычислительные блоки (маркировка - «CB»).

Конструктивно интегрированные измерительные блоки, видеоблоки и вычислительные блоки выполнены в ударопрочных пылевлагозащищенных корпусах с установленными герметичными разъемами для подключения внешних устройств.

Интегрированный измерительный блок («IB») содержит:   видеокамеру,

вычислительный модуль, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, накопители данных, модуль управления, информационный дисплей, системы электропитания и термостабилизации. Интегрированный измерительный блок имеет четыре варианта исполнения: «IB-RP», «IB-RI», «IB-P», «IB-I», отличающиеся наличием в своем составе радиолокационного модуля и метрологическими характеристиками.

Видеоблок («VB») содержит:   видеокамеру, системы электропитания

и термостабилизации. Видеоблок имеет пять вариантов исполнения: «VB-P», «VB-I», «VB-uP», «VB-uI» и «VB-S», отличающихся конструктивным исполнением и метрологическими характеристиками.

Вычислительный блок («CB») содержит: вычислительный модуль, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, накопители данных, модули управления, системы электропитания и термостабилизации. Вычислительный блок имеет два варианта исполнения «CB-1» и «CB-2», отличающиеся конструктивным исполнением.

Измерения скорости движения ТС в зоне контроля радиолокационным методом, расстояния до ТС и угла на ТС производятся системами при стационарном, передвижном или мобильном размещении, имеющими в составе интегрированные измерительные блоки исполнений «IB-RP», «IB-RI».

Измерения скорости движения ТС в зоне контроля по видеокадрам производятся системами при стационарном размещении, имеющими в составе интегрированные измерительные блоки исполнений «IB-RP», «IB-P» и/или видеоблоки исполнений «VB-P», «VB-uP».

Измерения скорости движения ТС на контролируемых участках дорог производятся системами при стационарном размещении, имеющими в составе интегрированные измерительные блоки исполнений «IB-RP», «IB-P» и/или видеоблоки исполнений «VB-P», «VB-uP».

Системы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса интегрированных измерительных блоков, видеоблоков или вычислительных блоков.

На корпусе интегрированного измерительного блока или вычислительного блока установлена шильда, содержащая наименование и заводской номер системы, наименование и исполнение интегрированного измерительного блока или вычислительного блока, заводской номер интегрированного измерительного блока или вычислительного блока, децимальный номер технических условий, устанавливающих требования к системе, дату выпуска и параметры электропитания системы, сокращенное наименование и адрес изготовителя, знак утверждения типа средства измерений и знак, удостоверяющий соответствие системы установленным требованиям.

Заводской номер системы в любом варианте исполнения указывается в цифровом формате и наносится фотохимическим способом на шильду, установленную на корпусе интегрированного измерительного блока или вычислительного блока. Наименование, заводской номер и вариант исполнения системы указываются в формуляре на нее, также в формуляре указываются исполнения и заводские номера всех составных частей из комплекта поставки.

Нанесение знака поверки на корпус интегрированных измерительных блоков, видеоблоков или вычислительных блоков не предусмотрено.

Функционально системы могут применяться для фиксации следующих видов нарушений правил дорожного движения (далее - ПДД):

• - превышение установленной скорости движения ТС;

• - пересечение в нарушение ПДД линий разметки проезжей части дороги;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования об остановке перед стоп-линией;

• - невыполнение требования об остановке перед знаком стоп;

• - выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой);

• - поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

• - выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

• - нарушение правил пользования внешними световыми приборами;

• - нарушение правил применения ремней безопасности или мотошлемов;

• - несоблюдение требований, запрещающих остановку или стоянку ТС;

• - нарушение правил пользования телефоном водителем ТС;

• - движение ТС во встречном направлении по дороге с односторонним движением;

• - нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;

• -   установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

• - невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

• - нарушение скоростного режима на протяженном участке дороги;

• - несоблюдение дистанции к впереди движущемуся ТС;

• - выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;

• - остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде;

• - движение ТС с разрешенной массой ТС по полосам в нарушение ПДД;

• - нарушение правил, установленных для движения ТС в жилых зонах;

• - прочие нарушения ПДД приближающихся и удаляющихся ТС, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки систем и времени фиксации ТС, а также подсчетом количества ТС, реализуя функцию интеллектуального детектора ТС.

Алгоритм выявления и фиксации нарушений основан на обработке данных:

• - о положении ТС в зоне контроля (относительно проезжей части, дорожной разметки, размеченных областей детекции);

• - о параметрах движения ТС относительно требований дорожных знаков, дорожной разметки, сигналов светофоров и иных установленных режимов движения с последующими автоматической привязкой трека движения ТС к распознанному государственному регистрационному знаку данного ТС, времени его фиксации, измеренной скорости движения и формированием доказательных фото- и видеоматериалов.

Общий вид и места пломбирования блоков систем представлены на рисунке 1.

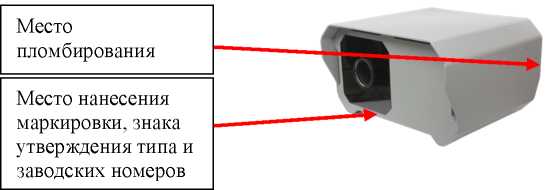

Интегрированный измерительный блок исполнений: «IB-RP», «IB-RI», «IB-P», «IB-I»

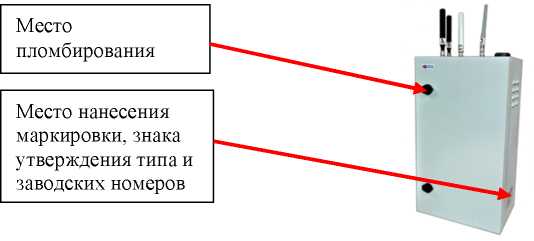

Вычислительный блок «CB-1»

Вычислительный блок «CB-2»

Рисунок 1 - Общий вид и места пломбирования блоков систем (лист 1 из 2)

Видеоблок исполнений «VB-P», «VB-I»

Видеоблок исполнений «VB-uP», «VB-uI»

Место пломбирования

Рисунок 1 (лист 2 из 2)

Видеоблок исполнения «VB-S»

Программное обеспечение (далее - ПО) систем «Binom» содержит метрологически значимую часть «metrol.so». Метрологически значимая часть ПО «Binom» обеспечивает определение значений текущего времени измерений относительно национальной шкалы координированного времени UTC(SU), определения координат местоположения систем, вычисление скорости движения ТС в зоне контроля систем и на контролируемых участках дорог, вычисление расстояния до ТС и угла на ТС в зоне контроля систем в автоматическом режиме.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится фотохимическим способом на шильду, установленную на корпусе интегрированного измерительного блока или вычислительного блока, а также типографским способом на титульный лист формуляра 4278-001-13188666-2023 ФО.

Комплектность систем приведена в таблице 4.

Таблица 4 - Комплектность систем

приведены в пункте 1.1 «Принцип действия Систем» документа 4278-001-13188666-2023 РЭ «Система измерительная с автоматической фото- видеофиксацией «АТОМ ИС». Руководство по эксплуатации».

Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 12.1.1, 12.1.2, 12.42.1, 12.42.2 и 12.44.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

ТУ 4278-001-13188666-2020 Системы измерительные с автоматической фото- видеофиксацией «АТОМ ИС». Технические условия.

Общество с ограниченной ответственностью «Корда Групп» (ООО «Корда Групп») ИНН 7802804626

Юридический адрес: 194354, г. Санкт-Петербург, ул. Есенина, д. 9, к. 2, лит А, помещ. 5Н

Телефон: +7(812)309-10-02

E-mail: info@korda-group.ru

Общество с ограниченной ответственностью «Корда Групп» (ООО «Корда Групп») ИНН 7802804626

Адрес: 194354, г. Санкт-Петербург, ул. Есенина, д. 9, к. 2, лит А, помещ. 5Н Телефон: +7 (812) 309-10-02

E-mail: info@korda-group.ru

Общество с ограниченной ответственностью «ПОСТ» (ООО «ПОСТ»)

ИНН 7802610204

Адрес: 194100, г. Санкт-Петербург, ул. Новолитовская, д. 37А, лит. Б, помещ. 75 Телефон: +7 (812) 408-56-84

E-mail: info@post178.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
