УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» октября 2021 г. № 2181
Лист № 1 Регистрационный № 80521-20 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники измерительные ПРВ-1И
Назначение средства измеренийПриемники измерительные ПРВ-1И (далее — приемники) предназначены для приема и измерения параметров частотной модуляции (ЧМ) сигналов радиовещания (РВ).
Описание средства измеренийПринцип действия приемников основан на супергетеродинной схеме с тройным преобразованием частоты. Перенос спектра радиосигнала на первую промежуточную частоту (ПЧ) 240 МГц производится с помощью первого гетеродина — синтезатора частоты, формирующего требуемую сетку частот. Перенос на вторую ПЧ 10,7 МГц осуществляется с помощью второго гетеродина — генератора фиксированной частоты 250,7 МГц. Фильтр второй ПЧ выполнен в виде ПАВ-фильтра. Третье преобразование на частоту 2,9 МГц осуществляется с помощью гетеродина, выполненного на кварцевом резонаторе 13,6 МГц. Третья ПЧ поступает на частотный и амплитудный детекторы.
Основные параметры приемников соответствуют требованиям ГОСТ Р 51741-2001 и обеспечивают условия, необходимые для анализа демодулированных сигналов. Отображение значений основных параметров радиосигнала в процессе измерений осуществляется на встроенном дисплее.
Управление приемниками осуществляется в режиме местного управления (МУ) с лицевой панели или дистанционного управления (ДУ) через интерфейс RS232B.
Режим работы МУ или ДУ устанавливается переключателем МУ/ДУ на задней стенке приемника.
Приемники выполнены в виде моноблока (конструктив 19”). Приемники выпускаются в следующих модификациях: переносные (ФАСД.467762.001-01) имеют ручку сбоку и ножки, стоечные (ФАСД.467762.001) имеют крепления к стойке.
На лицевой панели приемников размещены органы управления, индикации, выход для подключения стереонаушников.
Имеется встроенный громкоговоритель.
На задней панели приемников расположены входной разъем ВЧ, выходные НЧ разъемы, переключатель режимов управления — МУ/ДУ, разъемы подключения сети питания переменного тока или источника постоянного тока, предохранители и клемма заземления.
Общий вид приемников и обозначение мест нанесения знака поверки представлены на рисунках 1, 2, 3.
Схема пломбировки приемников от несанкционированного доступа представлена на рисунке 4.
Место нанесения знака поверки

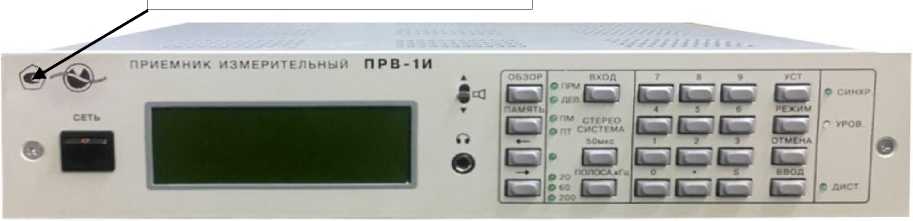

Рисунок 1 - Общий вид приемника в переносном исполнении

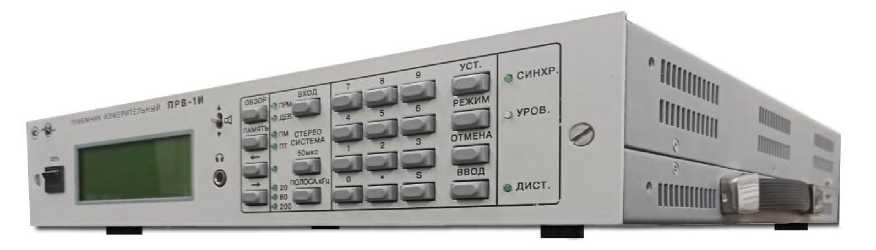

Рисунок 2 -Вид сбоку приемника в переносном исполнении
Место нанесения знака поверки

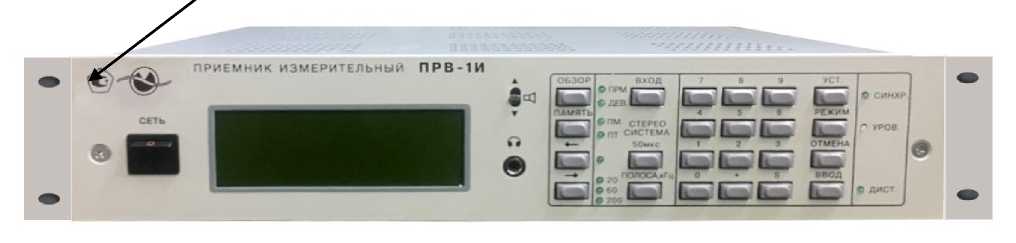

Рисунок 3 - Общий вид приемника в стоечном исполнении (крепления к стойке)

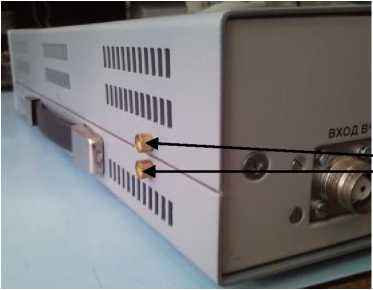

Рисунок 4 - Схема пломбировки приемников от несанкционированного доступа
Место пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) «RF_reciever1», Версия не ниже 1.1, не содержит метрологически значимой части, не влияет на метрологические характеристики приемника и используется для визуализации информации. Конструкция ПРВ-1И обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Доступ к установленному энергонезависимому ПО со стороны внешних органов отсутствует.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PRV1 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1 |
|
Цифровой идентификатор ПО |
17fff682df69fb49e6ab380b7bc742d4 |
|
Алгоритм вычисления контрольной суммы |
MD5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны входных частот, МГц |
от 65,9 до 74 от 87,5 до 108 |
|
Порог чувствительности при отношении сигнал/шум 50 дБ: - в режиме «моно», мкВ, не более |
50 |
|
- в режиме «стерео», мкВ, не более |
60 |
|
Односигнальная избирательность: - по соседнему каналу, дБ, не менее |
80 |
|
- по зеркальному каналу, дБ, не менее |
80 |
|
Неравномерность частотной характеристики относительно уровня сигнала на частоте модуляции 1000 Гц в пределах диапазона частот от 30 до15000 Гц, дБ, не более |
±0,5 |
|
Отличие усиление (разбаланс) между стереоканалами в диапазоне частот от 250 до 6300 Гц, дБ, не более |
±1 |
|
Г армонические искажения на частоте модуляции 1000 Г ц при номинальной девиации, %, не более |
0,1 |
|
Переходное затухание между стереоканалами на частотах: - 300 Гц, дБ, не менее |
46 |
|
- от 400 до 5000 Гц, дБ, не менее |
50 |
|
- 10000 Гц, дБ, не менее |
46 |
|
Отношение сигнал/шум при номинальной девиации, дБ, не менее |
минус 67 |
|
Пределы допускаемой относительной погрешности измерения девиации (в диапазоне измерения девиации ±(2,5 до 99,9) кГц, %, не более |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 2 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Входное сопротивление, Ом |
75 |
|
Габаритные размеры приемника (переносной вариант), мм, не более: - длина |
445 |
|
- ширина |
450 |
|
- высота |
97 |
|
Габаритные размеры приемника (стоечный вариант), мм, не более: - длина |
482 |
|
- ширина |
450 |
|
- высота |
88 |
|
Масса, кг, не более |
7,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность воздуха при 25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится на корпус приемника методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность приемника
|
Наименование |
Обозначение |
Количество | |
|
стоечный |
переносной | ||
|
Приемник измерительный ПРВ- 1И |
ФАСД.467762.001 |
1 шт. |
- |
|
ФАСД.467762.001-01 |
- |
1 шт. | |
|
Шнур сетевой с евровилкой |
РС220В |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
ФАСД.467762.001 РЭ |
1 экз. |
1 экз. |
|
Методика поверки |
ФАСД.467762.001 МП с изменением №1 |
1 экз. |
1 экз. |
|
Паспорт |
ФАСД.467762.001 ПС |
1 экз. |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приемникам измерительным ПРВ-1ИГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51741-2001. Передатчики радиовещательные стационарные диапазона ОВЧ. Основные параметры, технические требования и методы измерений
ГОСТ Р 51522.1-2011 (МЭК 61326-1-2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ IEC 62311-2013. Оценка электронного и электрического оборудования в отношении ограничений воздействия на человека электромагнитных полей (0 Гц-300 ГГц)
ФАСД.467762.001 ТУ Приемник измерительный ПРВ-1И. Технические условия
ИзготовительАкционерное общество «Научно-исследовательский институт телевидения» (АО «НИИ телевидения»)
ИНН 7802774001
Адрес: 194021, г. Санкт- Петербург, ул. Политехническая, д. 22
Телефон (факс): +7 (812) 297-4167
Web-сайт: www.niitv.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 в реестре Росаккредитации.
