ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенглубиномеры ШГ с отсчётом по нониусу
Назначение средства измеренийШтангенглубиномеры ШГ с отсчётом по нониусу (далее - штангенглубиномеры) предназначены для измерения глубины, высоты изделий и расстояний до выступов.
Физическая величина - длина (мм).
Описание средства измеренийПринцип действия основан на измерении величины продольного перемещения подвижной рамки.
Штангенглубиномер состоит из рамки, в пазу которой перемещается штанга. На штанге нанесена шкала для отсчета измеряемой величины. Отсчет производится по шкале штанги путем совмещения штрихов штанги со штрихами нониуса, закрепленного неподвижно на рамке штангенглубиномера. Для стопорения рамки в любом положении в пределах диапазона измерений служит винт.
Штангенглубиномеры выпускаются в следующих модификациях - ШГ-160, ШГ-200, ШГ-250, ШГ-300, ШГ-400, ШГ-630, которые отличаются друг от друга диапазоном измерения, погрешностью, габаритными размерами и массой.
Штангенглубиномеры выпускаются под товарным знаком ы.
Общий вид средства измерений представлен на рисунке 1.

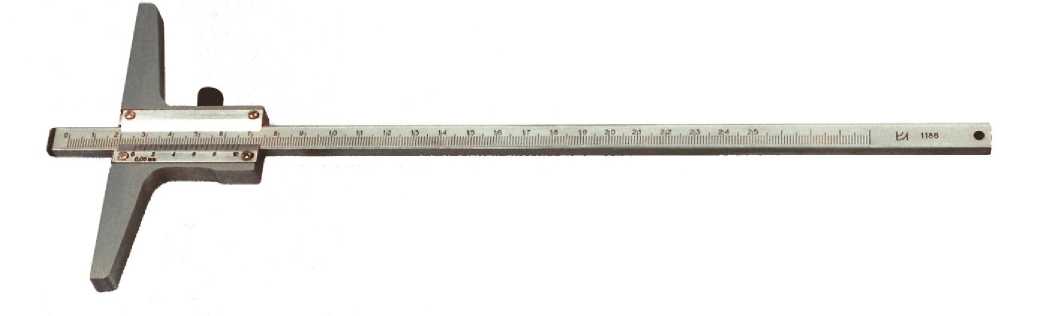

Рисунок 1 - Общий вид штангенглубиномера ШГ с отсчётом по нониусу
Пломбирование штангенглубиномеров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Значение | ||||||
|
Наименование характеристики |
ШГ- |
ШГ- |
ШГ- |
ШГ- |
ШГ- |
ШГ- |
|
160 |
200 |
250 |
300 |
400 |
630 | |
|
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до | |
|
Диапазон измерений, мм |
160 |
200 |
250 |
300 |
400 |
630 |
|
Значение отсчета по нониусу, мм |
0,05 | |||||
|
Длина измерительной поверхности |
120 |
175 | ||||
|
рамки, мм, не менее | ||||||
|
Отклонение от плоскостности | ||||||
|
0,006 | ||||||
|
измерительной поверхности рамки, мм | ||||||
|
Отклонение от плоскостности | ||||||
|
0,004 | ||||||
|
измерительной поверхности штаги, мм | ||||||
|
Параметр шероховатости измерительной |
Rа<0,08 | |||||
|
поверхности рамки, мм | ||||||
|
Параметр шероховатости измерительной |
Rа<0,16 | |||||
|
поверхности штанги, мм | ||||||
|
Расстояние от верхней кромки края | ||||||
|
нониуса до поверхности шкалы штанги |
0,25 | |||||
|
штангенглубиномера, мм, не более | ||||||
|
Угол плоскости шкалы нониуса относи- | ||||||
|
тельно плоскости шкалы штанги, °, не более | ||||||
|
Ширина штрихов шкал штанги и нониуса, |
от 0,08 до 0,20 | |||||
|
мм | ||||||
|
Разность ширины штрихов в пределах | ||||||
|
одной шкалы и штрихов шкал штанги | ||||||
|
и нониуса одного штангенглубиномера, |
0,03 0,03 | |||||
|
не более, мм | ||||||
Таблица 2 - Пределы допускаемой абсолютной погрешности штангенглубиномеров
|
Наименование характеристики |
Значение на участке шкалы | |
|
От 0 до 400 мм включ. |
Св. 400 до 630 мм | |
|
Пределы допускаемой абсолютной погрешности штангенглубиномеров при температуре окружающей среды от плюс 10 °С до плюс 30 °С и относительной влажности до 80 % при температуре плюс 25 °С, мм |
±0,05 |
±0,10 |
Примечание - погрешность приведена как при затянутом, так и при незатянутом зажиме рамки.
Таблица 3 - Основные технические характеристики
|
Модификация |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
Условия эксплуатации | |
|
Температура окружающего воздуха, °С |
Относительная влажность воздуха, % не более | ||||
|
ШГ-160 |
250х120х11,4 |
0,30 |
5 |
от +10 до +40 |
80 |
|
ШГ-200 |
290x120x11,4 |
0,31 | |||
|
ШГ-250 |
340x120x11,4 |
0,33 | |||
|
ШГ-300 |
390x120x11,4 |
0,36 | |||
|
ШГ-400 |
490x120x11,4 |
0,39 | |||
|
ШГ-630 |
720x175x11,4 |
0,48 | |||
Знак утверждения типа
наносится на рамку штангенглубиномера методом лазерной гравировки или методом наклейки этикетки, на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенглубиномер |
ШГ |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ШГ.000 РЭ |
1 экз. |
осуществляется по документу МИ 2196-92 «Штангенглубиномеры. Методика поверки». Основные средства поверки:
Плита поверочная чугунная класса точности 2, регистрационный номер в Федеральном информационном фонде 65375-16.
Меры длины концевые плоскопараллельные из стали модели КМ класса точности 3 по ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 432-92.
Пластина плоская стеклянная ПИ-120 класса точности 2, регистрационный номер в Федеральном информационном фонде 197-70.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к штангенглубиномерам ШГ с отсчётом по нониусу
ГОСТ 162-90 Штангенглубиномеры. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»), г. Киров,
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; (8332) 36-84-19; Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенрейсмасы ШР, ШРК
Назначение средства измеренийШтангенрейсмасы ШР, ШРК предназначены для измерений линейных размеров и разметки.
Физическая величина - длина.
Описание средства измерений
Принцип действия основан на определении положения измерительной рамки, перемещающейся вдоль штанги со штриховой шкалой. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса (или делениями круговой шкалы), расположенного на рамке штангенрейсмаса.
Выпускаются двух типов, отличающихся отсчетным устройством:
ШР - с отсчетом по нониусу;
ШРК - с отсчетным устройством с круговой шкалой.
Штангенрейсмасы состоят из оснований, в которых закреплены штанги: с миллиметровой шкалой - для ШР; с рейкой, имеющей шкалу - для ШРК. По штангам перемещаются рамки: с нониусом - для ШР; с отсчётным устройством - для ШРК. Рамки штангенрейсмасов имеют микрометрическую подачу для точной установки на размер. Рамка и микрометрическая подача штангенрейсмасов снабжены стопорными винтами. На рамках штангенрейсмасов устанавливаются разметочная или измерительная ножки, которые фиксируются в требуемом положении стопорными винтами. Стрелка отсчётного устройства устанавливается на нуль поворотом ободка.
Штангенрейсмасы выпускаются в следующих модификациях:
ШР - ШР 250, ШР 400, ШР 630, ШР 1000, ШР 1600, ШР 2500, отличающиеся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой; ШРК - ШРК 250.
Штангенрейсмасы выпускаются под товарным знаком ы.
Общий вид средства измерений представлен на рисунке 1.

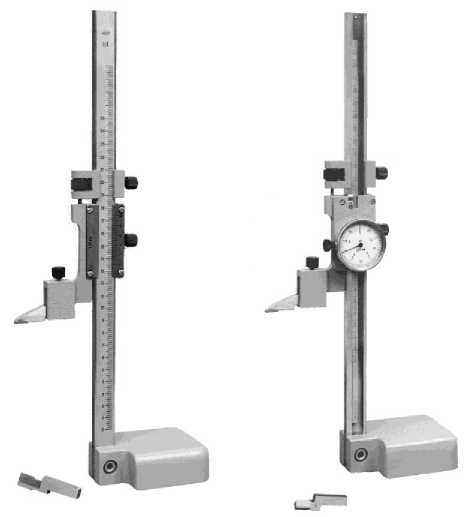

Рисунок 1 - Общий вид штангенрейсмаса ШР, ШРК
Пломбирование штангенрейсмасов не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические характеристики указаны в таблицах 1, 2, 3.
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы отсчетного устройства
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
|
ШР 250 |
от 0 до 250 |
0,05 |
- |
|
ШР 400 |
от 40 до 400 | ||
|
ШР 630 |
от 60 до 630 |
0,05; 0,10 | |
|
ШР 1000 |
от 100 до 1000 | ||
|
ШР 1600 |
от 600 до 1600 |
0,10 | |
|
ШР 2500 |
от 1500 до 2500 | ||
|
ШРК 250 |
от 0 до 250 |
- |
0,05 |
Таблица 2 - Расстояние от края нониуса до поверхности шкалы штанги штангенрейсмасов типа ШР, параметр шероховатости измерительных поверхностей, отклонение действительного размера «g» измерительной ножки от намаркированного, ширина ребра верхней измерительной поверхности измерительной ножки, ширина стрелки штангенрейсмаса ШРК, расстояние между концом стрелки и циферблатом штангенрейсмасов типа ШРК, отклонение от параллельности измерительной плоскости ножек относительно основания штангенрейсмасов
|
Наименование характеристики |
Значение |
|
Расстояние от края нониуса до поверхности шкалы штанги штангенрейсмасов типа ШР, мм, не более |
0,25 |
|
Параметр шероховатости измерительных поверхностей | |
|
штангенрейсмасов при значении отсчета по нониусу или цене деления шкалы не более 0,05 мм по ГОСТ 2789-73, Rа, мкм, не более: | |
|
- измерительной ножки |
0,16 |
|
- разметочной ножки и основания |
0,32 |
|
Параметр шероховатости измерительных поверхностей штангенрейсмасов при значении отсчета по нониусу 0,1 мм по ГОСТ 2789-73, Rа, мкм, не более:
|
0,32 0,63 |
|
Отклонение действительного размера «g» измерительной ножки от намаркированного, мм, не более |
±0,02 |
|
Ширина ребра верхней измерительной поверхности измерительной ножки, мм, не более: - штангенрейсмасы с диапазоном измерения от 0 до 250 мм |
0,5 |
|
- штангенрейсмасы с другими диапазонами измерений |
0,2 |
|
Ширина стрелки штангенрейсмаса ШРК, мм |
от 0,15 до 0,20 |
|
Расстояние между концом стрелки и циферблатом штангенрейсмасов типа ШРК, мм, не более |
0,7 |
|
Отклонение от параллельности измерительной плоскости ножек относительно основания штангенрейсмасов, мм, не более: - штангенрейсмасы со значением отсчета по нониусу 0,05 мм и цене деления шкалы 0,02 мм и 0,05 мм |
0,010 |
|
- штангенрейсмасы со значением отсчета по нониусу 0,1 мм |
0,015 |
Таблица 3 - Пределы допускаемой абсолютной погрешности как при незатянутом, так и при затянутом зажиме рамки, при температуре окружающей среды (20±10) °С
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм | ||
|
с ценой деления круговой шкалы отсчетного устройства |
со значением отсчета по нониусу | ||
|
0,05 |
0,05 |
0,10 | |
|
от 0 до 400 включ. |
±0,05 |
±0,05 |
±0,05 |
|
Св. 400 до 630 включ. |
- |
±0,10 | |
|
Св. 630 до 1000 включ. |
±0,10 | ||
|
Св. 1000 до 1600 включ. |
- |
±0,15 | |
|
Св. 1600 до 2500 |
±0,20 | ||
Таблица 4 - Основные технические характеристики
|
Модификация |
Допуск параллельности верхней и нижней измерительных поверхностей измерительных ножек, мм |
Допуск прямолинейности измерительных поверхностей разметочной и измерительной ножек, мм |
Габаритные размеры (длинахширинах высота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
ШР 250 |
0,006 |
0,004 |
160х70х375 |
1,8 |
5 |
|
ШР 400 |
275x120x531 |
5,3 | |||
|
ШР 630 |
275x120x761 |
5,7 | |||
|
ШР 630 |
0,01 | ||||
|
ШР 1000 |
320x155x1169 |
13,0 | |||
|
ШР 1600 |
425x200x1770 |
32,0 | |||
|
ШР 2500 |
460x200x2670 |
44,0 | |||
|
ШРК 250 |
0,006 |
160x70x375 |
1,6 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +10 до +40 |
|
Относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
наносится на рамку штангенрейсмаса методом лазерной гравировки или методом наклейки этикетки, на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас |
ШР, ШРК |
1 |
|
Ножка измерительная |
- |
1 |
|
Ножка разметочная |
- |
1 |
|
Державка |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
ШР.000 РЭ, ШРК 250.000 РЭ |
1 |
Поверка осуществляется по МИ 2190-92 «Штангенрейсмасы. Методика поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22 классов точности 2, 3 с номинальным значением длины до 1000 мм, регистрационный номер в Федеральном информационном фонде 21163-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к штангенрейсмасам ШР, ШРК
ГОСТ 164-90 Штангенрейсмасы. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62, 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры маятниковые 3УРИ
Назначение средства измеренийУгломеры маятниковые 3УРИ предназначены для измерений углов режущих инструментов различных видов (3УРИ-М) и углов конструкции магистральных и технологических трубопроводов (3УРИ-Н).
Физическая величина - плоский угол (°).
Описание средства измеренийПринцип действия основан на работе маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале.
К корпусу угломера неподвижно крепится контрольная линейка, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью режущего инструмента или трубопровода.
Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера.
Число модификаций - 2 (3УРИ-М и 3УРИ-Н), которые отличаются друг от друга формой и материалом измерительной поверхности контрольной линейки
Угломеры маятниковые выпускаются под товарным знаком ы.
Общий вид средства измерений представлен на рисунках 1 и 2.

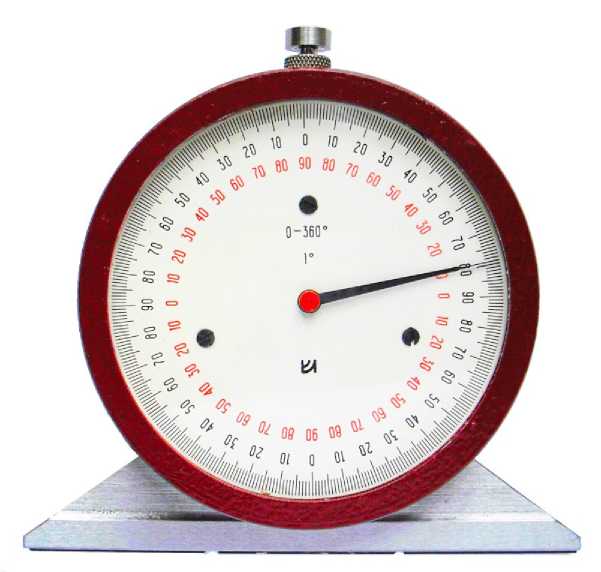

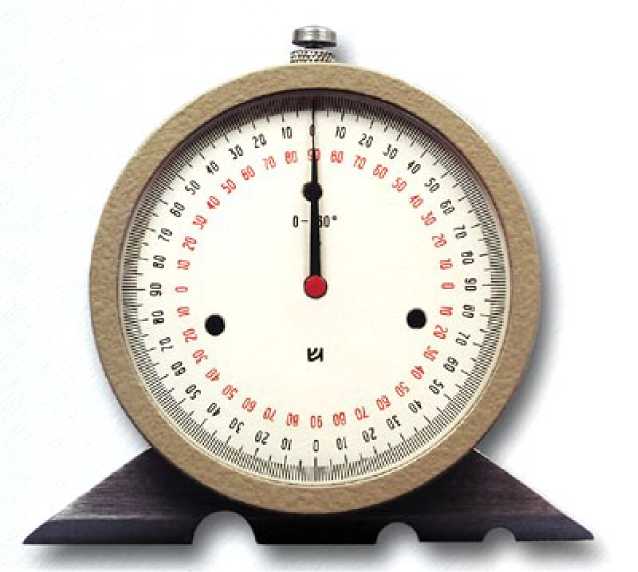

Рисунок 1 - Общий вид угломера маятникового 3УРИ-М
Рисунок 2 - Общий вид угломера маятникового 3УРИ-Н
Пломбирование угломеров маятниковых 3УРИ не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для угломера типа | |
|
3УРИ-М |
3УРИ-Н | |
|
Диапазон измерений, ° |
от 0 до 360 | |
|
Цена деления шкалы, ° |
1 | |
|
Пределы допускаемой погрешности, ° |
±1 | |
|
Размах показаний, не более, ' |
30 | |
|
Усилие торможения на кнопке, Н |
от 2 до 4 | |
|
Параметр шероховатости измерительной поверхности линейки контрольной (Иа), мкм, не более |
0,16 |
0,4 |
|
Параметр шероховатости измерительных поверхностей, прилегающих к измерительной поверхности линейки контрольной (На), мкм, не более |
0,63 |
- |
|
Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине, мм |
0,005 |
0,02 |
|
Расстояния между концом стрелки и циферблатом, мм, не более |
0,5 | |
|
Отклонение стрелки от нулевой отметки шкалы,', не более |
30 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для угломеров типа | |
|
3УРИ-М |
3УРИ-Н | |
|
Материал измерительной поверхности контрольной линейки |
сталь, не менее 59 HRC |
твердый сплав |
|
Габаритные размеры (диаметр х ширинах высота), мм, не более |
100x20x95 | |
|
Масса, кг, не более |
0,20 | |
|
Средний срок службы, лет, не менее |
5 | |
|
Условия эксплуатации:
|
от +10 до +35 80 |
от -20 до +35 80 |
наносят на шкалу угломера методом офсетной печати и на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Угломер маятниковый |
3УРИ-М, 3УРИ-Н |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
3УРИ.000 РЭ |
1 |
осуществляется по документу 3УРИ.000 РЭ «Угломер маятниковый 3УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 01 сентября 2017 г.
Основные средства поверки:
Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к угломерам маятниковым 3УРИТУ 26.51.33-008-02952377-2017 Угломер маятниковый 3УРИ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; (8332) 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры с нониусом типа 4
Назначение средства измеренийУгломеры с нониусом типа 4 (далее - угломеры) предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости.
Физическая величина - плоский угол (°).
Описание средства измеренийПринцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.
Угломер состоит из основания, которое представляет собой полудиск со шкалой углов (основная шкала). На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.
Число модификаций - 1.
Угломеры с нониусом типа 4 выпускаются под товарным знаком Ы.
Общий вид угломера представлен на рисунке 1.

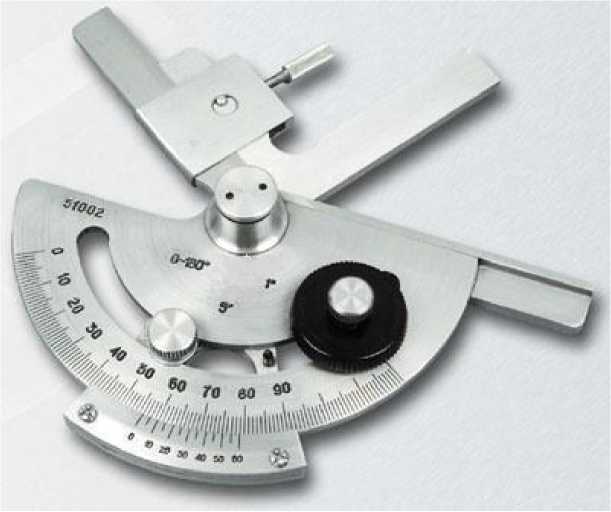

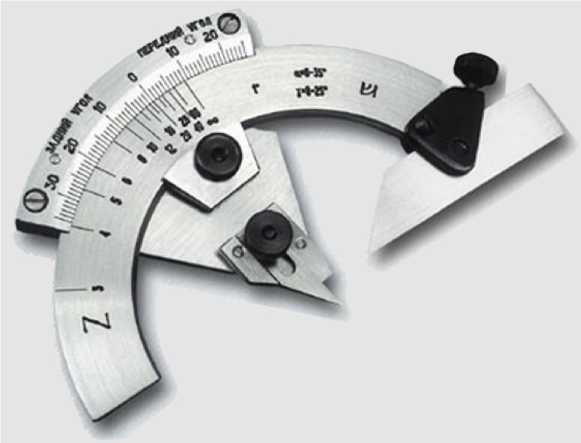

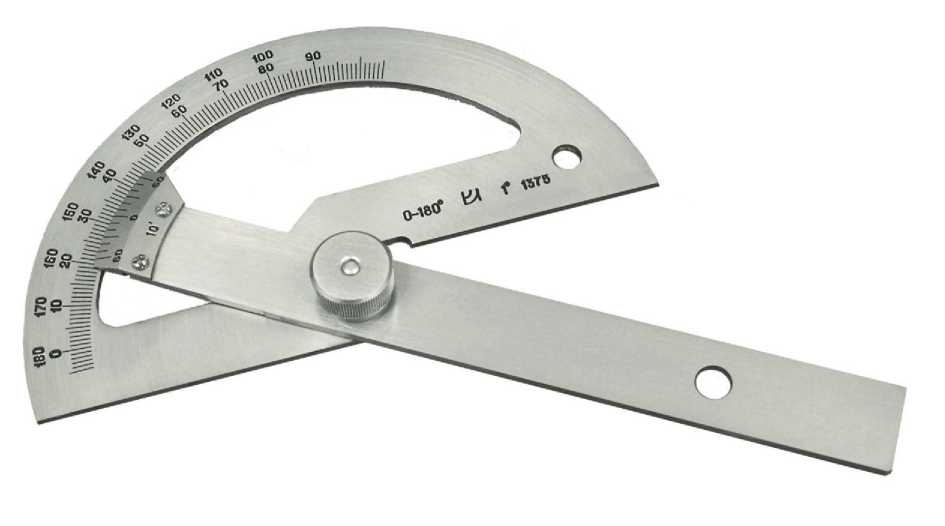

Рисунок 1 - Общий вид угломера с нониусом типа 4
Пломбирование угломеров не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерения углов, ° |
от 0 до 180 |
|
Пределы допускаемой абсолютной погрешности измерений углов, ' |
± 10 |
|
Цена деления основной шкалы, ° |
1 |
|
Значение отсчета по нониусу, ' |
10 |
|
Допуск плоскостности и прямолинейности измерительных поверхностей угломеров, мм, не более
|
0,003 0,004 |
|
Допуск параллельности измерительных поверхностей линейки с нониусом, мм, не более |
0,008 |
|
Ширина штрихов шкал основания и нониуса, мм |
от 0,08 до 0,20 |
|
Разница отдельных штрихов по ширине для одной шкалы, мм, не более |
0,05 |
|
Расстояние между штрихами шкал, мм, не менее |
1 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы основания, мм, не более |
0,22 |
|
Шкала нониуса должна перекрывать шкалу основания не менее чем на, мм |
0,5 |
|
Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более |
0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Габаритные размеры (длина хширинахвысота), мм, не более |
194x148x17 |
|
Масса, кг, не более |
0,20 |
|
Средний срок службы угломера, лет, не менее |
8 |
|
Условия эксплуатации:
|
от + 15 до + 25 80 |
наносится на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Угломер |
4УМ |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
4УМ.000 РЭ |
1 |
осуществляется по документу 4УМ.000 РЭ, раздел 4 «Угломер с нониусом типа 4. Руководство по эксплуатации», утверждённому ФБУ «Кировский ЦСМ» 20 декабря 2017 г.
Основные средства поверки:
Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.
Плита поверочная 1-0-250*250 ГОСТ 10905-86, регистрационный номер в Федеральном информационном фонде 11605-00.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к угломерам с нониусом типа 4
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры специальные МКН
Назначение средства измеренийМикрометры специальные МКН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 1,0 мм. Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане.
Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка. Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки. Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.
Для установки в исходное положение микрометры имеют установочные меры.
Микрометры специальные выпускаются в следующих модификациях - МКН 550, МКН 650, МКН 750, МКН 850, МКН 950, МКН 1050, МКН 1150, МКН 1250, отличающихся друг от друга диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.

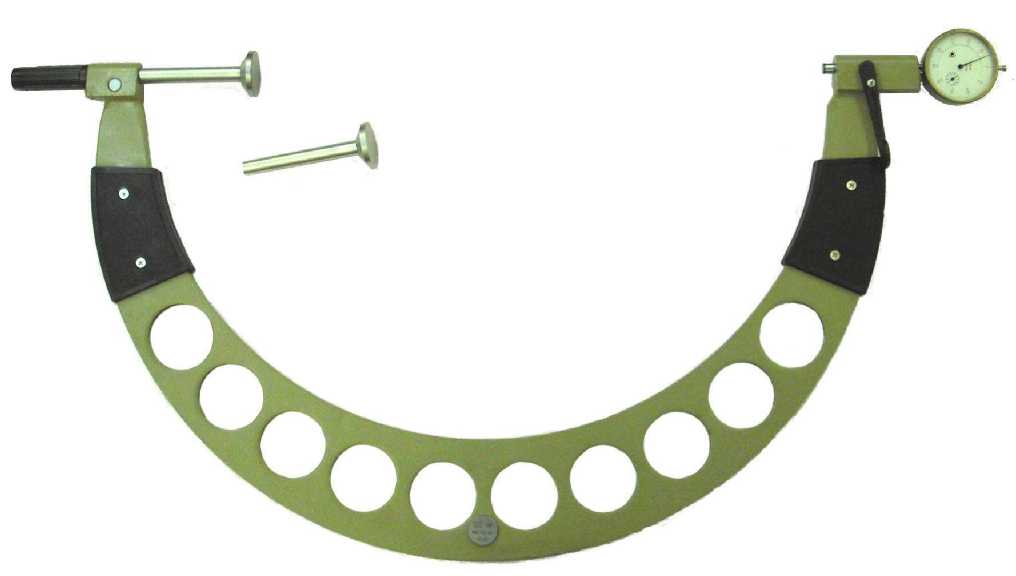

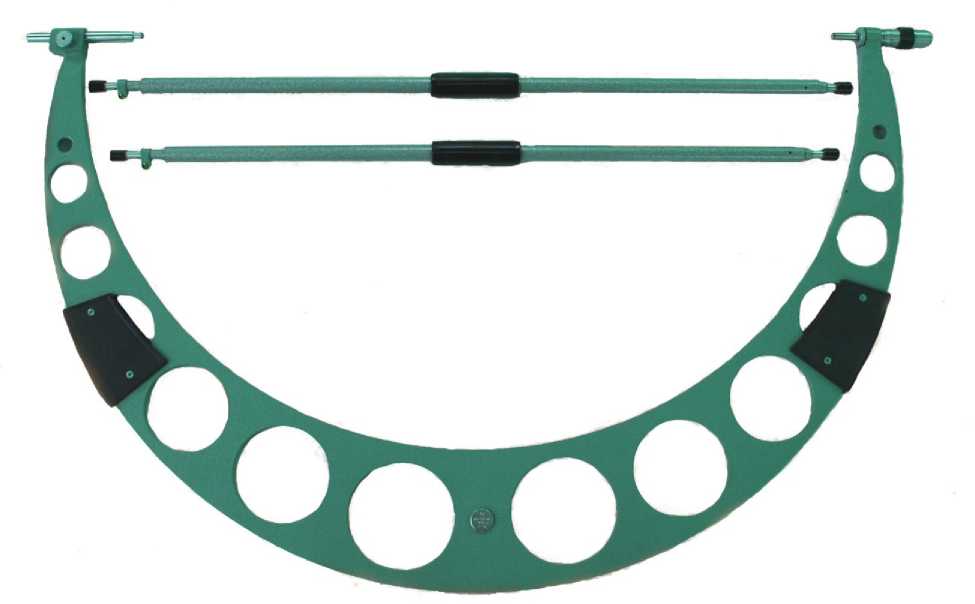

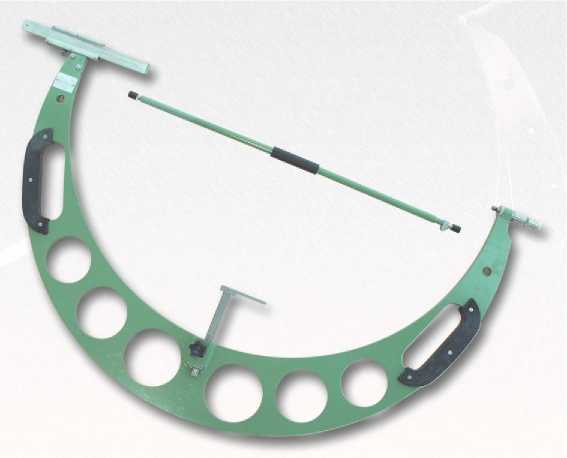

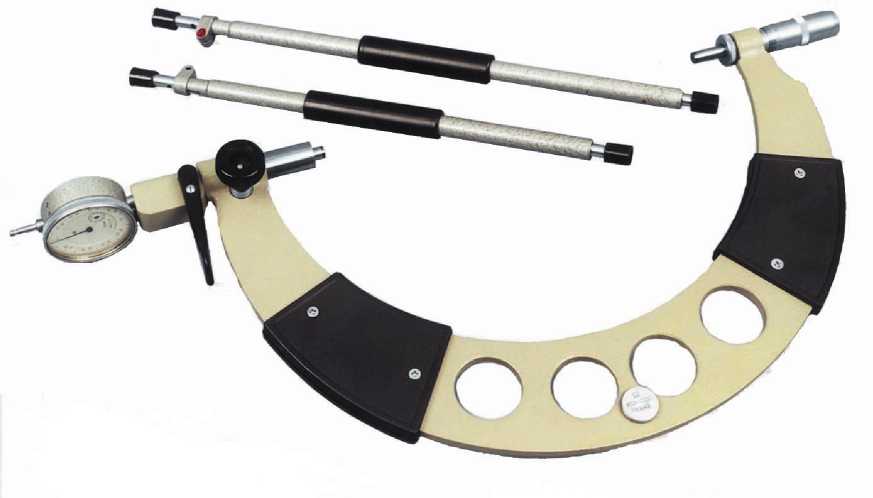

Рисунок 1 - Общий вид микрометра специального МКН
Микрометры выпускаются под товарным знаком
Пломбирование микрометров специальных МКН не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические характеристики приведены в таблицах 1-4.
Таблица 1
|
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
МКН 550 |
от 450 до 550 |
0,01 |
±9,0 |
от 5 до 10 |
2,0 |
|
МКН 650 |
от 550 до 650 |
±11,0 | |||
|
МКН 750 |
от 650 до 750 |
±16,0 | |||
|
МКН 850 |
от 750 до 850 |
±16,0 | |||
|
МКН 950 |
от 850 до 950 |
±18,0 | |||
|
МКН 1050 |
от 950 до 1050 |
±20,0 | |||
|
МКН 1150 |
от 1050 до 1150 |
±20,0 | |||
|
МКН 1250 |
от 1150 до 1250 |
±20,0 |
Таблица 2
|
Модификация |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
Параметр шероховатости измерительных поверхностей микрометра, мкм, Rа, не бо лее |
Допускаемое изменение показаний микрометров от изгиба скобы при усилии 10 Н, мкм |
|
МКН 550 |
11 |
1 |
0,2 |
12,0 |
|
МКН 650 |
13 |
14,0 | ||
|
МКН 750 |
15 |
16,0 | ||
|
МКН 850 |
17 |
18,0 | ||
|
МКН 950 |
18 |
20,0 | ||
|
МКН 1050 |
20 |
22,0 | ||
|
МКН 1150 |
21 |
23,0 | ||
|
МКН 1250 |
22 |
25,0 |
Таблица 3
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
Параметр шероховатости измерительных поверхностей установочных мер, мкм, Rа, не более |
|
500 |
±3,5 |
0,08 |
|
600 |
±4,5 | |
|
700; 800 |
±5,0 | |
|
900 |
±5,5 | |
|
1000; 1100; 1200 |
±6,0 |
Таблица 4
|
Наименование характеристики |
Значение |
|
Расстояние от стебля до измерительной кромки барабана микрометра, мм, не более |
0,45 |
|
Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более |
0,15 |
|
Перекос измерительной поверхности микрометрического винта при зажатии стопора микрометра, мкм, не более |
2 |
Основные технические характеристики приведены в таблицах 5-6.
Таблица 5
|
Модификация |
Измерительное перемещение микровинта, мм |
Габаритные размеры (длина х ширина х высота) мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
МКН 550 |
775х57х435 |
5,5 | ||
|
МКН 650 |
875x57x515 |
6,0 | ||
|
МКН 750 |
985x57x570 |
7,5 | ||
|
МКН 850 |
1035x57x605 |
9,5 |
Г | |
|
МКН 950 |
50 |
1145x57x680 |
11,0 |
6 |
|
МКН 1050 |
1235x57x705 |
13,0 | ||
|
МКН 1150 |
1345x75x845 |
14,0 | ||
|
МКН 1250 |
1445x75x910 |
15,0 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от -20 до +35 |
|
Относительная влажность воздуха, % не более |
80 |
Примечание - измерительные поверхности микрометра оснащены твердым сплавом.
Знак утверждения типананосят на скобу микрометра методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
МКН.000 |
1 шт. |
|
Меры установочные |
- |
1 шт. |
|
Гильзы соединительные* |
- |
2 шт. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
МКН.000 РЭ |
1 экз. |
|
* Гильзы соединительные поставляются в сборе с установочными мерами | ||
осуществляется по документу МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 30 мая 2018 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные до 100 мм; 2-Н21; регистрационный № 38376-13;
Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 2-Н9; регистрационный № 21163-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к микрометрам специальным МКНТУ 26.51.33-015-02952377-2018 Микрометры специальные МКН. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ
Назначение средства измеренийМикрометры предназначены:
-
- МК, МК Ц - гладкие для измерения наружных размеров изделия;
-
- МЗ - зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм;
-
- МЛ - листовые для измерения толщины листов и лент;
-
- МТ - трубные для измерения толщины стенок труб;
-
- МГ - головка микрометрическая для измерения перемещения.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия микрометров МК, МЛ, МЗ, МТ, МГ основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм и 1,0 мм (для МЛ). Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане или по цифровому электронному устройству.
Микрометры (кроме МГ) представляют собой скобу, в которую слева запрессована пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Микрометр МГ представляет собой микрометрическую головку с трещоткой, предназначенную для использования в качестве отсчётного устройства в стендах и приспособлениях.
Форма измерительной поверхности пяток микрометра МК, МК Ц, МГ плоская; микрометров МЛ и МТ - сферическая; микрометра МЗ - срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ, МГ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.
В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм -сферическими.
Для того чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Микрометры выпускаются в следующих модификациях, отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами, массой и представлены на рисунках 1-6:
МК - 15 модификаций (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600);

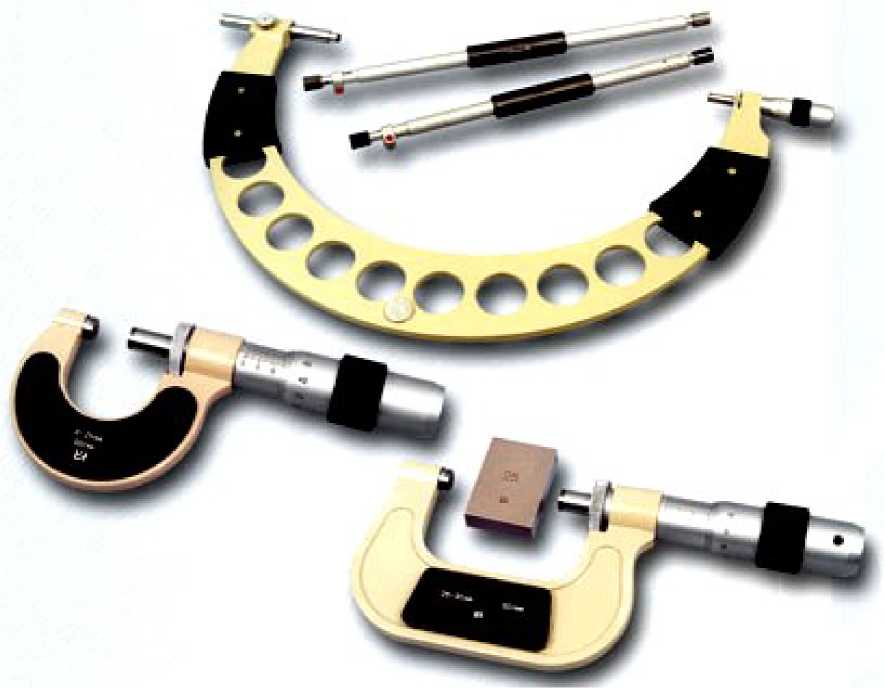

Рисунок 1 - Общий вид микрометров МК

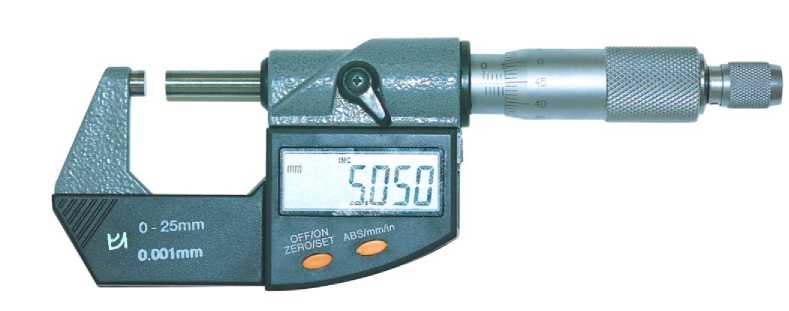

МК Ц- 4 модификации (МК Ц25, МК Ц50, МК Ц75, МК Ц100);
Рисунок 2 - Общий вид микрометров МК Ц

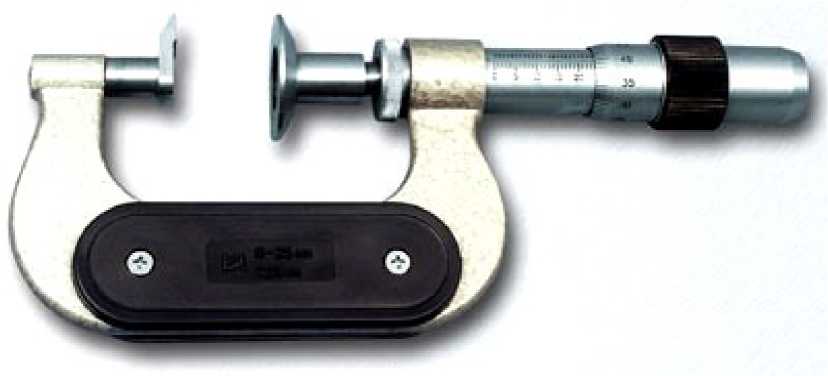

МЗ - 4 модификации (МЗ 25, МЗ 50, МЗ 75, МЗ 100);
Рисунок 3 - Общий вид микрометров МЗ

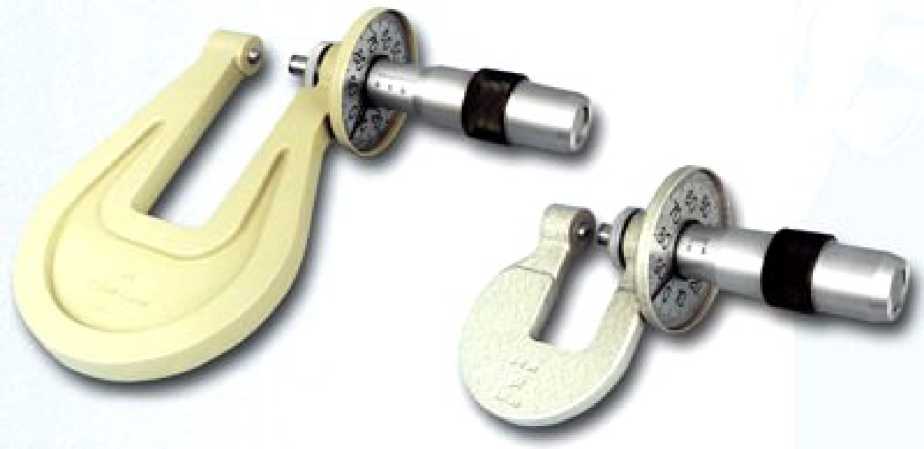

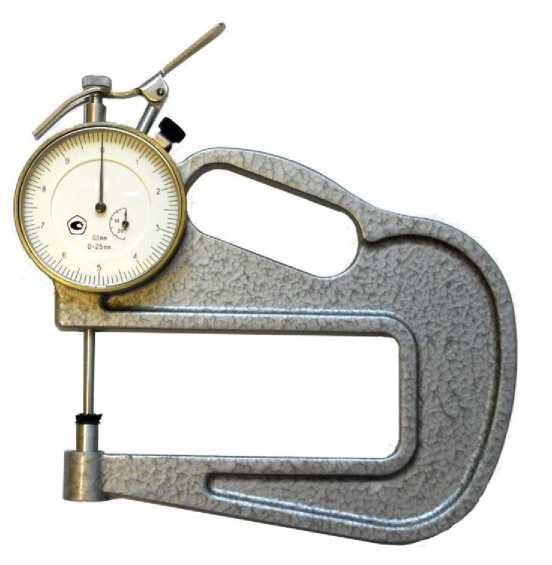

МЛ - 3 модификации (МЛ 5, МЛ 10, МЛ 25);
Рисунок 4 - Общий вид микрометров МЛ

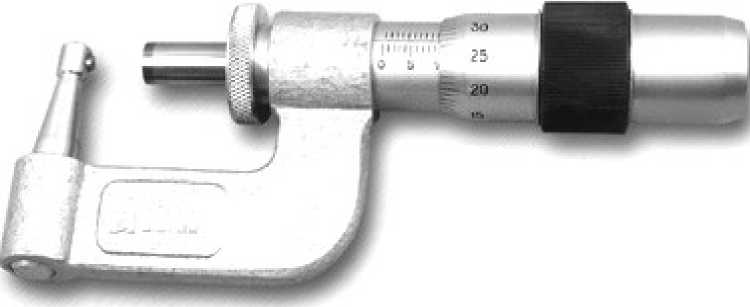

МТ - 1 модификация (МТ 25);
Рисунок 5 - Общий вид микрометров МТ
МГ - 1 модификация (МГ 25)

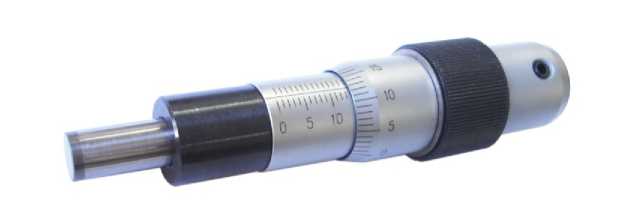

Рисунок 6 - Общий вид микрометров МГ
Микрометры выпускаются под товарным знаком Пломбирование микрометров не предусмотрено
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические характеристики указаны в таблицах 1-4.
Таблица 1 - Диапазон измерений, цена деления, шаг дискретности, пределы допускаемой абсолютной погрешности и классы точности при нормируемом измерительном усилии и температу-
ре, колебание измерительного усилия
|
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Шаг дискретно-сти отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, классов точности |
Допускае мое отклонение температу ры, от 20 °С, °С, |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
1 |
2 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
МК 25 |
от 0 до 25 |
±2,0 | ||||||
|
МК 50 |
от 25 до 50 | |||||||
|
МК 75 |
от 50 до 75 |
±2,5 |
±4,0 | |||||
|
МК 100 |
от 75 до 100 |
±4 | ||||||
|
МК 125 |
от 100 до 125 | |||||||
|
МК 150 |
от 125 до 150 |
±3,0 |
±5,0 | |||||
|
МК 175 |
от 150 до 175 |
0,01 |
- |
от 5 до 10 |
2 | |||
|
МК 200 |
от 175 до 200 | |||||||
|
МК 225 |
от 200 до 225 | |||||||
|
МК 250 |
от 225 до 250 |
±4,0 |
±6,0 |
±3 | ||||
|
МК 275 |
от 250 до 275 | |||||||
|
МК 300 |
от 275 до 300 | |||||||
|
МК 400 |
от 300 |
±5,0 |
±8,0 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
до 400 | ||||||||
|
МК 500 |
от 400 до 500 | |||||||
|
МК 600 |
от 500 до 600 |
±6,0 |
±10,0 |
±2 | ||||
|
МК Ц25 |
от 0 до 25 | |||||||
|
МК Ц50 |
от 25 до 50 |
±2,0 | ||||||
|
МК Ц75 |
от 50 до 75 |
- |
0,001 |
±4,0 | ||||
|
МК Ц100 |
от 75 до 100 |
±3,0 | ||||||
|
МЗ 25 |
от 0 до 25 | |||||||
|
МЗ 50 |
от 25 до 50 |
±4 | ||||||
|
МЗ 75 |
от 50 до 75 |
±4,0 |
±5,0 |
от 3 до 7 | ||||
|
МЗ 100 |
от 75 до 100 |
0,01 | ||||||
|
МЛ 5 |
от 0 до 5 | |||||||
|
МЛ 10 |
от 0 до 10 |
- |
±4,0 | |||||
|
МЛ 25 |
от 0 до 25 | |||||||
|
МТ 25 |
от 0 до 25 |
±2,0 |
±4,0 | |||||
|
МГ 25 |
от 0 до 25 |
±1,5 |
±3,0 |
от 5 до 10 |
Таблица 2 - Допускаемое изменение показаний микрометров от изгиба скобы, допуск плоскостности измерительных поверхностей и допуск параллельности плоских измерительных поверхностей микрометров
|
Модификация |
Допускаемое изменение показаний микрометра от изгиба скобы,мкм, при усилии 10 Н |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
|
1 |
2 |
1 |
2 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК 25 |
2,0 |
0,6 |
0,9 |
1,5 |
2,0 |
|
МК 50 |
2,0 | ||||
|
МК 75 |
3,0 |
3,0 |
3,0 | ||
|
МК 100 | |||||
|
МК 125 |
4,0 |
4,0 | |||
|
МК 150 | |||||
|
МК 175 |
5,0 | ||||
|
МК 200 | |||||
|
МК 225 |
6,0 |
4,0 |
6,0 | ||
|
МК 250 | |||||
|
МК 275 |
5,0 |
8,0 | |||
|
МК 300 | |||||
|
МК 400 |
8,0 | ||||
|
МК 500 |
10,0 |
7,0 |
10,0 | ||
|
МК 600 |
12,0 |
12,0 | |||
|
МК Ц25 |
2,0 |
1,5 |
2,0 | ||
|
МК Ц50 |
2,0 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК Ц75 |
3,0 |
3,0 |
3,0 | ||
|
МК Ц100 | |||||
|
МЗ 25 |
2,0 |
0,9 |
2,0 |
2,0 | |
|
МЗ 50 | |||||
|
МЗ 75 |
3,0 |
3,0 |
3,0 | ||
|
МЗ 100 | |||||
|
МЛ 5 |
2,0 |
0,6 |
- |
- | |
|
МЛ 10 | |||||
|
МЛ 25 | |||||
|
МТ 25 | |||||
|
МГ 25 |
- |
Таблица 3 - Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера микрометров, мкм, класса точности |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
±1,0 |
±1,5 |
0,50 |
|
100; 125 |
±1,2 |
±2,0 |
0,75 |
|
150; 175 |
±1,2 |
±2,0 |
1,00 |
|
200; 225; 250; 275 |
±1,5 |
±2,0 |
1,50 |
|
325; 375; 425; 475 |
±2,0 |
±3,5 |
- |
|
525; 575 |
±2,0 |
±4,0 |
- |
Таблица 4
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Ширина штрихов шкал и продольного штриха на стебле, мм |
от 0,08 до 0,25 |
|
Разность в ширине штриха барабана и продольного штриха на стебле, а также разность в ширине штрихов шкал барабана и нониуса, мм, не менее |
0,05 |
|
Длина деления шкалы барабана, мм, не менее |
0,8 |
|
Расстояние между осями двух соседних штрихов шкалы, мм, не менее |
1,25 |
|
Ширина штрихов шкалы, мм |
0,35±0,05 |
|
Разность в ширине штрихов, мм, не более |
0,05 |
|
Ширина конца стрелки, мм |
0,25±0,05 |
|
Перекрытие концом стрелки шкалы циферблата |
от % до % длины коротких штрихов |
|
Зазор между концом стрелки и циферблатом, мм, не более |
0,7 |
|
Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более |
0,45 |
|
Угол, образующий коническую часть барабана, на которую наносится шкала, °, не более |
20 |
|
Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более |
0,15 |
|
1 |
2 |
|
Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений до 100 мм, мкм, не более |
1 |
|
Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений свыше 100 мм, мкм, не более |
2 |
Основные технические характеристики указаны в таблицах 5-6.
Таблица 5 - Измерительное перемещение микровинта, шаг микровинта, вылет скобы,
габаритные размеры, масса, средний срок службы
|
Модификация |
Измерительное перемещение микровинта, мм |
Шаг микровинта, мм |
Вылет скобы, мм, не менее |
Габаритные размеры (длина х ширина х высота) или (длина х0), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МК 25 |
16,5 |
126х23х66 |
0,28 | |||
|
МК 50 |
29,0 |
155х23х75 |
0,370 | |||
|
МК 75 |
41,5 |
183х23х86 |
0,460 | |||
|
МК 100 |
54,0 |
211х23х105 |
0,580 | |||
|
МК 125 |
66,5 |
242х23х144 |
0,790 | |||
|
МК 150 |
79,0 |
267х 23х 163 |
0,850 | |||
|
МК 175 |
91,5 |
293х 23х175 |
0,970 | |||
|
МК 200 |
104,0 |
319х23х190 |
1,200 | |||
|
МК 225 |
116,5 |
350х23х219 |
1,550 | |||
|
МК 250 |
129,0 |
375х23х221 |
1,570 | |||
|
МК 275 |
141,5 |
404х23х254 |
1,310 | |||
|
МК 300 |
25 |
0,5 |
154,0 |
430х23х267 |
1,420 | |
|
МК 400 |
216,0 |
530х29х302 |
2,400 | |||
|
МК 500 |
266,0 |
630х29х365 |
4,010 |
Г | ||
|
МК 600 |
316,0 |
730х29х435 |
5,170 |
6 | ||
|
МК Ц25 |
16,5 |
170х27х65 |
0,250 | |||
|
МК Ц50 |
29,0 |
190х27х95 |
0,325 | |||
|
МК Ц75 |
41,5 |
215х27х95 |
0,425 | |||
|
МК Ц100 |
54,0 |
240х27х110 |
0,510 | |||
|
МЗ 25 |
162х30х78 |
0,500 | ||||
|
МЗ 50 |
30,0 |
188х30х89 |
0,600 | |||
|
МЗ 75 |
216х30х108 |
0,700 | ||||
|
МЗ 100 |
243х30х148 |
0,800 | ||||
|
МЛ 5 |
5 |
20,0 |
97х56х76 |
0,240 | ||
|
МЛ 10 |
10 |
1,0 |
40,0 |
130х54х97 |
0,400 | |
|
МЛ 25 |
80,0 |
154х54х168 |
0,500 | |||
|
МТ 25 |
25 |
0,5 |
17,0 |
126х23х68 |
0,300 | |
|
МГ 25 |
- |
100х25 |
0,150 |
Таблица 6 - Электрическое питание микрометров МК Ц, наименьший внутренний диаметр
|
труб, измеряемых микрометром МТ, присоединительный размер стебля микрометра МГ | |
|
Наименование характеристики |
Значение |
|
Электрическое питание микрометров МК Ц должно быть от автономного встроенного источника питания напряжением, В |
1,5 |
|
Наименьший внутренний диаметр труб, измеряемых микрометром МТ, мм |
8 или 12 |
|
Присоединительный размер стебля микрометра МГ, мм |
015s7 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, ° С |
от +10 до +30 |
|
Относительная влажность воздуха, %, не более |
80 |
наносят на скобу микрометра или на микрометрическую головку методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измеренийТаблица 8- Комплектность микрометров
|
Наименование изделия |
Количество, шт. |
Примечание |
|
1 |
2 |
3 |
|
Микрометр |
1 | |
|
Мера установочная для микрометра: - с верхним пределом измерения от 50 до 300 мм; |
1 | |
|
- с верхним пределом измерения свыше 300 мм |
2 | |
|
Г ильзы соединительные (для микрометра с верхним пределом измерения свыше 300 мм) |
4 |
Поставляются в сборе с установочными мерами |
|
Элемент питания |
1 |
Для микрометра МК Ц |
|
Ключ |
1 | |
|
Ключ для установки пятки |
1 |
Для микрометра МЛ |
|
Футляр |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 |
Для микрометра МГ25 |
|
Методика поверки |
1 |
По заказу потребителя |
осуществляется по документу МП 017-2017 «Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ. Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 28 сентября 2017 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные до 100 мм; 1-Н21, 2-Н21, 1-Н3, 1-Н4; регистрационный № 38376-13;
Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 1-Н8; регистрационный № 21163-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ, МЛ, МТ, МГ
ГОСТ 6507-90 Микрометры. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств из
мерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому регулированию и метрологии
А.В. Кулешов «12» мая 2020 г.
М.п.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы 2УРИ
Назначение средства измеренийПриборы 2УРИ, предназначены для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями.
Физическая величина - плоский угол (°).
Описание средства измерений
Принцип действия прибора 2УРИ основан на наложении прибора измерительными поверхностями на два смежных зуба многолезвийного инструмента. Отсчет величины переднего или заднего углов производится по шкале углов в соответствии с числом зубьев проверяемого инструмента.
Прибор 2УРИ состоит из сектора со шкалой передних и задних углов, который перемещается по дуге со шкалой чисел зубьев и закрепляется в требуемом положении прижимом.
На шкале углов нанесены штрихи для отсчета передних углов от 0° до 25° и задних - от 0° до 35°. На дуге нанесена шкала чисел, где кроме оцифрованных штрихов имеются три неоцифрованных, соответствующих 14, 18 и 24 зубьям, и штрих со знаком от, используемый при контроле углов цилиндрических фрез с числом зубьев более 60, протяжек, торцовых зубьев фрез и т.п.
По правому торцу дуги перемещается сменная линейка, удерживаемая от выпадения хомутиком. Линейка закрепляется в требуемом положении винтом в зависимости от шага зубьев измеряемого инструмента. По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента и закрепляемый винтом.
Число модификаций - 1.
Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид прибора 2УРИ
Приборы 2УРИ выпускаются под товарным знаком
Пломбирование приборов 2УРИ не предусмотрено.
Программное обеспечение отсутствует. Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерения углов: передних, ° задних, ° |
от 0 до 25 от 0 до 35 |
|
Пределы допускаемой абсолютной погрешности прибора при затянутом и незатянутом прижиме, ' |
± 20 |
|
Цена деления шкалы углов, ° |
1 |
|
Допуск прямолинейности измерительных поверхностей, не более: ножа и планки, мм линеек, мм |
0,003 0,005 |
|
Расстояние от верхней кромки края шкалы углов до поверхности дуги, мм, не более |
0,33 |
|
Отклонение угла от 90° между измерительными поверхностями линейки и ножа при совмещении штриха, обозначенного знаком от, на шкале чисел зубьев и штриха с отметкой «0» на шкале углов, ' |
±10 |
|
Отклонение угла от 0 ° между измерительными поверхностями линейки и планки при совмещении штриха, обозначенного знаком от, на шкале чисел зубьев и штриха с отметкой «0» на шкале углов, ' |
±10 |
|
Смещение измерительной поверхности линейки относительно вершины угла, образованного измерительными поверхностями ножа и планки при совмещении штриха, обозначенного знаком от на шкале чисел зубьев, с отметкой «0» на шкале углов, мм, не более |
0,04 |
|
Смещение измерительной поверхности линейки относительно вершины угла, образованного измерительными поверхностями ножа и планки при любом взаимном расположении шкалы чисел зубьев и шкалы углов, мм, не более |
0,07 |
|
Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более |
0,16 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Габаритные размеры (длина хширинахвысота), мм, не более |
132x68x13 |
|
Масса, кг, не более |
0,17 |
|
Средний срок службы угломера, лет, не менее |
3 |
|
Условия эксплуатации:
|
от + 5 до + 35 80 |
наносится на дугу прибора методом лазерной гравировки (допускается - методом наклейки) и на титульный лист эксплуатационного документа типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
2УРИ |
1 |
|
Линейка с узкой измерительной поверхностью |
- |
1 |
|
Линейка с широкой измерительной поверхностью |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
2УРИ.000 РЭ |
1 |
осуществляется по документу 2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «08» июня 2018 г.
Основные средства поверки:
Меры угловые МУ; Н1-2; регистрационный № 485-50;
Меры длины концевые плоскопараллельные до 100 мм; 1-Н4; регистрационный № 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам 2УРИ
ТУ 26.51.33-02952377-2018 Прибор 2УРИ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vakhrushev@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311358 выдан 12 ноября 2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«12» мая
2020 г.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры длины концевые плоскопараллельные
Назначение средства измеренийМеры длины концевые плоскопараллельные (далее - концевые меры) предназначены для использования в качестве рабочих эталонов в области линейных измерений, а также настройки приборов для линейных измерений.
Описание средства измеренийКонцевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Концевые меры изготавливаются из хромистой стали и твердого сплава. Высокое качество обработки измерительных поверхностей обеспечивает хорошую притираемость концевых мер к плоским стеклянным пластинам и друг к другу. Концевые меры обладают высокой износостойкостью.
Концевые меры изготавливаются следующих классов точности: 0, 1, 2, 3.
Концевые меры, выпускаемые отдельными мерами, наборами или комплектами. Концевые меры соответствующих разрядов имеют при выпуске из производства отличительный знак (рисунок 1, 2).
Концевые меры выпускаются под товарным знаком ы.

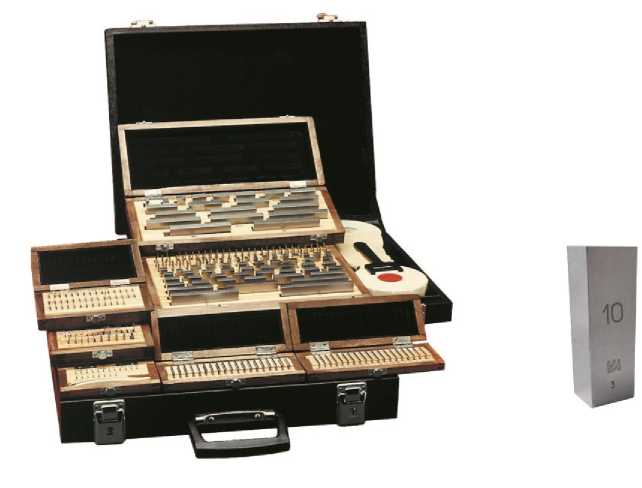

Общий вид комплекта наборов концевых мер представлен на рисунке 1, набора № 9 - на рисунке 2.

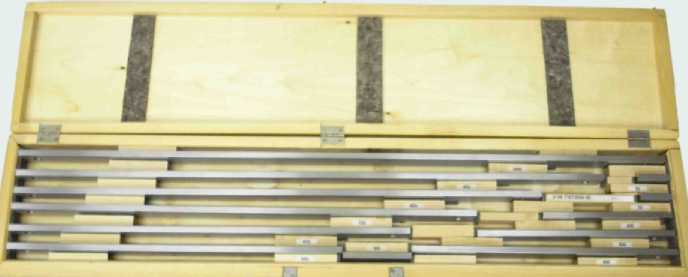

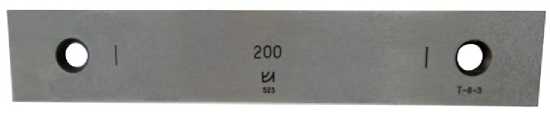

Рисунок 1 - Общий вид комплекта наборов концевых мер
Рисунок 2 - Общий вид набора концевых мер № 9 Пломбирование мер длины концевых плоскопараллельных не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
|
Таблица 1 |
- Наборы мер длины концевых плоскопараллельных | |||||
|
Номер набора |
Число мер в наборе, шт. |
Градация мер, мм |
Номинальные значения длины мер, мм |
Число мер, шт. |
Класс точности наборов | |
|
из стали |
из твердого сплава | |||||
|
- |
1,005 |
1 | ||||
|
0,01 |
от 1 до 1,5 включ. |
51 | ||||
|
1 |
83 |
0,1 |
от 1,6 до 2 включ. |
5 |
0; 1; 2; 3 |
1; 2; 3 |
|
- |
0,5 |
1 | ||||
|
0,5 |
от 2,5 до 10 включ. |
16 | ||||
|
10 |
от 20 до 100 включ. |
9 | ||||
|
- |
1,005 |
1 | ||||
|
0,01 |
от 1 до 1,1 включ. |
11 | ||||
|
2 |
38 |
0,1 |
от 1,2 до 2 включ. |
9 |
1; 2; 3 |
1; 2; 3 |
|
1 |
от 3 до 10 включ. |
8 | ||||
|
10 |
от 20 до 100 включ. |
9 | ||||
|
- |
1,005 |
1 | ||||
|
0,01 |
от 1 до 1,5 включ. |
51 | ||||
|
3 |
112 |
0,1 |
от 1,6 до 2 включ. |
5 |
0; 1; 2; 3 |
1; 2; 3 |
|
- |
0,5 |
1 | ||||
|
0,5 |
от 2,5 до 25 включ. |
46 | ||||
|
10 |
от 30 до 100 включ. |
8 | ||||
|
4 |
11 |
0,001 |
от 2 до 2,01 включ. |
11 |
0; 1; 2 |
- |
|
5 |
11 |
0,001 |
от 1,99 до 2 включ |
11 |
0; 1; 2 |
- |
|
6 |
11 |
0,001 |
от 1 до 1,01 включ |
11 |
0; 1; 2 |
0; 1 |
|
7 |
11 |
0,001 |
от 0,99 до 1 включ. |
11 |
0; 1; 2 |
0; 1 |
Продолжение таблицы 1
|
Номер набора |
Число мер в наборе, шт. |
Градация мер, мм |
Номинальные значения длины мер, мм |
Число мер, шт. |
Класс точности наборов | |
|
из стали |
из твердого сплава | |||||
|
8 |
10 |
25 |
от 125 до 200 включ |
4 | ||
|
50 |
50 (защитные) от 250 до 300 включ. |
2 2 |
1; 2; 3 |
- | ||
|
100 |
от 400 до 500 включ. |
2 | ||||
|
9 |
12 |
100 |
от 100 до 1000 включ. 50 (защитные) |
10 2 |
1; 2; 3 |
- |
|
10 |
20 |
0,01 |
от 0,1 до 0,29 включ. |
20 |
1; 2; 3 |
- |
|
11 |
43 |
0,01 |
от 0,3 до 0,7 включ. |
41 |
0; 1; 2; 3 | |
|
0,1 |
от 0,8 до 0,9 включ. |
2 | ||||
|
- |
1,005 |
1 | ||||
|
0,01 |
от 0,9 до 1,5 включ. |
61 | ||||
|
12 |
74 |
0,1 |
от 1,6 до 2 включ. |
5 |
- |
1; 2; 3 |
|
- |
0,5 |
1 | ||||
|
0,5 |
от 2,5 до 5 включ. |
6 | ||||
|
13 |
11 |
10 |
5 от 10 до 100 включ. |
1 10 |
1; 2; 3 |
- |
|
14 |
38 |
0,5 10 |
от 10,5 до 25 включ. от 30 до 100 включ. |
30 8 |
0; 1; 2; 3 |
- |
|
- |
1,005 |
1 | ||||
|
15 |
29 |
0,01 |
от 1 до 1,1 включ. |
11 |
1; 2; 3 | |
|
0,1 |
от 1,2 до 2 включ. |
9 | ||||
|
1 |
от 3 до 10 включ. |
8 | ||||
|
16 |
19 |
0,001 |
от 0,991 до 1,009 включ. |
19 |
0; 1; 2 |
0; 1 |
|
17 |
19 |
0,001 |
от 1,991 до 2,009 включ |
19 |
0; 1; 2 |
- |
|
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; | ||||||
|
20 |
23 |
0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
1; 2 | |||
|
5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; | ||||||
|
21 |
20 |
46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
1; 2 | |||
|
22 |
7 |
21,2; 51,4; 71,5; 101,6; |
3 | |||
|
126,8; 150; 175 | ||||||
|
1; 1; 1,05; 1,1; 2; 2; 21,2; | ||||||
|
23 |
13 |
- |
51,4; 71,5; 101,6; 126,8; 150; 175 |
- |
- |
2; 3 |
Продолжение таблицы 1
|
Номер набора |
Число мер в наборе, шт. |
Градация мер, мм |
Номинальные значения длины мер, мм |
Число мер, шт. |
Класс точности наборов | |
|
из стали |
из твердого сплава | |||||
|
24 |
25 |
- |
1; 1; 1,04; 1,05; 1,06; 1,1; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 |
- |
- |
2; 3 |
|
34 |
9 |
- |
1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,007; 1,008; 1,009 |
- |
0 |
- |
|
35 |
9 |
1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09 |
- |
0 |
- | |
|
37 |
8 |
- |
1; 1; 10; 10; 50; 50; 100; 100 |
- |
0 |
- |
П р и м е ч а н и е - Концевые меры в наборах №№ 1, 2, 3, 23 и 24 из твердого сплава длиной
свыше 5 мм изготовлены из стали.
Таблица 2 - Специальные наборы мер длины концевых плоскопараллельных
|
Номер набора |
Число мер, шт. |
Номинальные значения длины концевых мер, мм |
|
25 |
15 |
0,990; 0,992; 0,994; 0,995; 0,996; 0,998; 1,000; 1,002; 1,005; 1,010; 1,015; 1,020; 1,030; 1,040; 1,050 |
|
26 |
8 |
0,990; 0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,050 |
|
27 |
9 |
1,00; 1,02; 1,04; 1,05; 1,06; 1,08; 1,10; 1,15; 1,20 |
|
28 |
28 |
1,00; 1,02; 1,04; 1,06; 1,08; 1,10; 1,12; 1,14; 1,16; 1,18; 1,20; 1,24; 1,28; 1,30; 1,32; 1,36; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90; 2,00; 2,20; 2,40; 2,60; 2,80; 3,00 |
|
29 |
8 |
0,990; 0,995; 1; 1,005; 1,010; 1,020; 1,030; 1,040 |
|
30 |
7 |
5,12; 10,24; 15,36; 19,50; 20; 21,50; 25,00 |
|
31 |
9 |
1,00; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,08; 1,100 |
|
32 |
7 |
0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,040 |
|
33 |
7 |
1,00; 1,06; 1,10; 1,12; 1,18; 1,20; 1,30 |
|
36 |
13 |
1,000; 1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,010; 1,020; 1,030; 1,040; 1,050; 1,060 |
Таблица 3 - Допускаемые отклонения длины концевых мер от номинальной при температуре плюс 20 °С и отклонения от плоскопараллельности измерительных поверхностей
|
Номинальные значение длины концевых мер, мм |
Допускаемые отклонения | |||||||
|
длины от номинального значения, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
до 10 |
±0,12 |
±0,20 |
±0,40 |
±0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св.10 до 25 включ. |
±0,14 |
±0,30 |
±0,60 |
±1,20 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св.25 до 50 включ. |
±0,20 |
±0,40 |
±0,80 |
±1,60 |
0,10 |
0,18 |
0,30 |
0,30 |
|
св.50 до 75 включ. |
±0,25 |
±0,50 |
±1,00 |
±2,00 |
0,12 |
0,18 |
0,35 |
0,40 |
|
св.75 до100 включ. |
±0,30 |
±0,60 |
±1,20 |
±2,50 |
0,12 |
0,20 |
0,35 |
0,40 |
|
св.100 до 150 включ. |
- |
±0,80 |
±1,60 |
±3,00 |
- |
0,20 |
0,40 |
0,40 |
Продолжение таблицы 3
|
Номинальные значение длины концевых мер, мм |
Допускаемые отклонения | |||||||
|
длины от номинального значения, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
св.150 до 200 включ. |
±1,00 |
±2,00 |
±4,00 |
0,25 |
0,40 |
0,40 | ||
|
250 |
±1,20 |
±2,40 |
±5,00 |
0,25 |
0,45 |
0,50 | ||
|
300 |
±1,40 |
±2,80 |
±6,00 |
0,25 |
0,50 |
0,50 | ||
|
400 |
±1,80 |
±3,60 |
±7,00 |
0,30 |
0,50 |
0,50 | ||
|
500 |
±2,00 |
±4,00 |
±8,00 |
0,35 |
0,60 |
0,60 | ||
|
600 |
±2,50 |
±5,00 |
±10,0 |
0,40 |
0,70 |
0,70 | ||
|
700 |
±3,00 |
±6,00 |
±11,0 |
0,45 |
0,70 |
0,80 | ||
|
800 |
±3,20 |
±6,50 |
±13,0 |
0,50 |
0,80 |
0,80 | ||
|
900 |
±3,60 |
±7,00 |
±14,0 |
0,50 |
0,90 |
0,90 | ||
|
1000 |
- |
±4,00 |
±8,00 |
±16,0 |
0,60 |
1,00 |
1,00 | |
Таблица 4 - Притираемость измерительных поверхностей концевых мер
|
Класс точности концевых мер |
Притираемость концевых мер к нижним стеклянным плоским пластинам |
Притираемость концевых мер друг к другу | |
|
из стали длиной от 0,6 мм |
из твердого сплава длиной от 0,99 мм | ||
|
0 |
Без интерференционных полос и оттенков при наблюдении в белом свете. |
Усилие сдвига от 29,4 до 78,5 Н |
Усилие сдвига от 29,4 до 98,1 Н |
|
1, 2, 3 |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | ||
Таблица 5 - Изменение длины концевых мер в течение года вследствие нестабильности материала
|
Класс точности концевых мер |
Допускаемое изменение длины меры (L, мм) в течение года, мкм |
|
0 |
(0,02+0,0005L) |
|
1, 2 и 3 |
(0,05+0,001L) |
Таблица 6 - Размеры поперечного сечения концевых мер
|
Номинальные значения длины, мм |
Размер поперечного сечения, мм |
|
от 0,1 до 0,29 включ. |
15-0,45 х 5-0,3 |
|
св. 0,29 до 0,6 включ. |
20-0,3 х 9 :°°.°5; 30-0,3 х 9 |
|
св. 0,6 до 10,1 включ. |
30-0,3 х 9 :°.°5 |
|
св. 10,1 до 1000 |
35-0,3 х 9 :°°5 |
Таблица 7 - Температурный коэффициент линейного расширения материала концевых мер, твёрдость измерительных поверхностей
|
Характеристика |
Значение |
|
Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1°С при температуре от 10 °С до 30 °С, мкм |
от 10,5 до 12,5 |
|
Температурный коэффициент линейного расширения концевых мер из твердого сплава на 1 м и 1 °С при температуре от 10 °С до 30 °С номинальной длиной от 2 до 5 мм классов точности 1, 2, 3, мкм |
от 3,5 до 12,5 |
|
Твердость измерительных поверхностей концевых мер из стали по ГОСТ 2999-75, не ниже |
800 HV |
Таблица 8 - Условия эксплуатации концевых мер, срок службы
|
Характеристика |
Значение |
|
Диапазон температуры окружающей среды, °С |
от +15 до +25 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Средний срок службы концевых мер: | |
|
- из стали, лет |
2 |
|
- из твердого сплава, лет |
4 |
наносится на футляр набора концевых мер методом выжигания, на этикетку футляра комплекта наборов концевых мер и на титульный лист паспорта - типографским способом.
Комплектность средства измерений
Таблица 9 - Комплектность концевых мер, поставляемых отдельно (штучно)
|
Наименование |
Обозначение |
Количество |
|
Концевая мера |
- |
1 |
|
Футляр |
- |
1 |
Таблица 10 - Комплектность набора концевых мер
|
Наименование |
Обозначение |
Количество |
|
Набор концевых мер |
- |
1 |
|
Пинцет (в наборе № 10) |
- |
1 |
|
Паспорт |
МКП.000 ПС |
1 |
|
Свидетельство о поверке (в наборе эталонных концевых мер) |
- |
1 |
|
Футляр |
- |
1 |
Таблица 11 - Комплектность комплекта концевых мер (эталонных)
|
Наименование |
Обозначение |
Количество |
|
Наборы концевых мер №№ 3; 10; 11; 16; 17; 20; 21 |
- |
7 |
|
Движок |
- |
1 |
|
Замша техническая 1х2,5 дм |
- |
1 |
|
Пластина плоская стеклянная нижняя |
ПИ60-1 ТУ 3-3.2123-88 |
2 |
|
Пинцет (набор № 10) |
- |
1 |
|
Паспорт |
МКП.000 ПС |
1 |
|
Свидетельство о поверке каждого набора, входящего в комплект |
- |
7 |
|
Свидетельство о поверке плоских стеклянных пластин |
- |
2 |
|
Футляр |
- |
2 |
осуществляется по:
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1 и 2 разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки»,
МИ 1604-87 «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки»,
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4 разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»,
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4 разрядов и рабочие классов точности 1 - 5 длиной свыше 100 до 1000 мм. Методика поверки».
Основные средства поверки:
Государственный вторичный (рабочий) эталон единицы длины в диапазоне от 0,1 до 100 мм, nr±(0,02+0,1L) мкм, где L - длина концевой меры в метрах, ГОСТ Р 8.763-2011;
Меры длины концевые плоскопараллельные 1 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 2 разряда и классов точности 0;
Меры длины концевые плоскопараллельные 2 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 3 разряда и классов точности 1;
Меры длины концевые плоскопараллельные 3 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 4 разряда и классов точности 2, 3;
Интерферометр двойной экранный вертикальный контактный модель 272, диапазон измерений (0,1-100) мм, ПГ±0,02 мкм; регистрационный номер в Федеральном информационном фонде 6389-77; для поверки мер длины концевых 2 разряда и класса точности 0;
Интерферометр контактный вертикальный компьютеризированные ИКПВ-К, диапазон измерений (0,1-100) мм, ПГ±(0,035-0,060) мкм; регистрационный номер в Федеральном информационном фонде 22357-07; для поверки мер длины концевых 3, 4 разрядов и классов точности 1, 2, 3;
Измерительная машина ИЗМ; регистрационный номер в Федеральном информационном фонде 903-76.
Пластина плоская стеклянная ПИ-60; регистрационный номер в Федеральном информационном фонде 197-70.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангентрубомеры ШТН
Назначение средства измеренийШтангентрубомеры ШТН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.
Физическая величина - длина (мм).
Описание средства измеренийПринцип действия механический, основан на измерении величины перемещения штанги при измерении наружного диаметра трубы, установленной между измерительными поверхностями штанги и микрометрической головки. Отсчет показаний ведется по шкалам штанги и нониуса.
Штангентрубомер состоит из скобы, на одном конце которой расположена микрометрическая головка, включающая в себя ходовой винт с измерительной поверхностью, барабан, вращающий ходовой винт, стопорную гайку, которая стопорит ходовой винт в требуемом положении, а на другом конце скобы расположена рамка с нониусом и штангой со шкалой с измерительной поверхностью на торце. Штанга фиксируется в нужном положении винтом.
Для удобства пользования штангентрубомер имеет передвижной упор, который устанавливается по шкале на диаметр контролируемой трубы и закрепляется с помощью гайки.
Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.
Для установки в исходное положение штангентрубомеры имеют установочные меры.
Штангентрубомеры выпускаются в следующих модификациях - ШТН 750, ШТН 850, ШТН 950, ШТН 1050, ШТН 1150, ШТН 1250, отличающихся друг от друга в основном диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.
Рисунок 1 - Общий вид штангентрубомера ШТН Штангентрубомеры выпускаются под товарным знаком ы Пломбирование штангентрубомеров ШТН не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Основные метрологические характеристики
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности, мм |
Допуск параллельности измерительных поверхностей, мм |
Допуск плоскостности измерительных поверхностей, мм |
|
ШТН 750 |
от 650 до750 |
±0,10 |
0,05 | ||
|
ШТН 850 |
от 750 до 850 |
±0,10 |
0,05 | ||
|
ШТН 950 |
от 850 до 950 |
0,05 |
±0,10 |
0,05 |
0,004 |
|
ШТН 1050 |
от 950 до 1050 |
±0,15 |
0,10 | ||
|
ШТН 1150 |
от 1050 до 1150 |
±0,15 |
0,10 | ||
|
ШТН 1250 |
от 1150 до1250 |
±0,15 |
0,10 |
Таблица 2 -Основные технические характеристики
|
Модификация |
Измерительное перемещение штанги, мм |
Габаритные размеры (длина х ширина х высота) мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
ШТН 750 |
980х60х580 |
9,0 | ||
|
ШТН 850 |
1080x60x650 |
13,0 | ||
|
ШТН 950 |
100 |
1180х60х700 |
15,0 |
5 |
|
ШТН 1050 |
1280х75х835 |
10,0 | ||
|
ШТН 1150 |
1400х75х935 |
12,0 | ||
|
ШТН 1250 |
1500x75x980 |
13,0 |
Таблица 3 - Допускаемое отклонение длины установочной меры от номинального размера,
допуск плоскостности измерительных поверхностей установочных мер
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
Допуск плоскостности измерительных поверхностей, мм |
|
650; 750; 850 |
±8,0 |
0,004 |
|
950;1050;1150 |
±10,0 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от -20 до +35 |
|
Относительная влажность воздуха, % не более |
80 |
- Измерительные поверхности штангентрубомера оснащены твердым сплавом
Знак утверждения типананосят на скобу штангентрубомера методом лазерного гравирования, на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангентрубомер |
ШТН.000 |
1 |
|
Мера установочная |
- |
1 |
|
Гильза соединительная (в сборе с установочной мерой) |
- |
1 |
|
Ключ |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
ШТН.000 РЭ |
1 |
осуществляется по документу ШТН.000 РЭ, раздел 5 «Штангентрубомеры ШТН. Руководство по эксплуатации», утверждённому ФБУ «Кировский ЦСМ» 20 июня 2018 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные до 100 мм, 2-2 и 2-2,004, 3-Н9, 3-Н24, регистрационный № 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангентрубо-мерам ШТН
ТУ 26.51.33-016-02952377-2018 «Штангентрубомеры ШТН. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62, (8332) 36-84-19
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«12» мая 2020 г.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для контроля схождения передних колес автомобилей ПСК
Назначение средства измеренийПриборы для контроля схождения передних колес автомобилей ПСК (далее - приборы) предназначены для измерения расстояния между верхними точками передних колес при регулировке и установке схождения передних колес и контроля за правильностью их установки в процессе эксплуатации автомобиля.
Физическая величина - длина (мм).
Описание средства измеренийПринцип действия прибора основан на определении разности измеряемых расстояний между точками передних колес автомобилей, получаемых при перекатывании автомобиля на расстояние, приблизительно равное диаметру обода колеса.
Прибор выполнен в виде трубки, на одном конце которой крепится измерительный наконечник, а на другом - установлен корпус с передвижной шкалой отсчета, которая фиксируется винтом.
Внутри корпуса и трубки находится выдвижной шток, на котором установлена подвижная втулка. Стопорный винт служит для фиксации штока относительно втулки в требуемом положении. На втулке нанесен указательный штрих. Втулка со штоком подпружинены и имеют возможность перемещаться относительно корпуса и шкалы. В шток устанавливается удлинитель со вторым измерительным наконечником. На измерительных наконечниках свободно вращаются относительно их осей ограничительные стержни.
Для удобства пользования прибором на трубке и удлинителе имеются теплоизолирующие ручки.
Приборы выпускаются в двух модификациях - ПСК-Л - для контроля схождения колес легковых автомобилей, ПСК-ЛГ - легковых и грузовых автомобилей, которые отличаются друг от друга диапазоном установочных размеров (расстояния между точками передних колес автомобилей), габаритными размерами и массой.
Приборы выпускаются под товарным знаком ы.
Общий вид средства измерений представлен на рисунке 1.

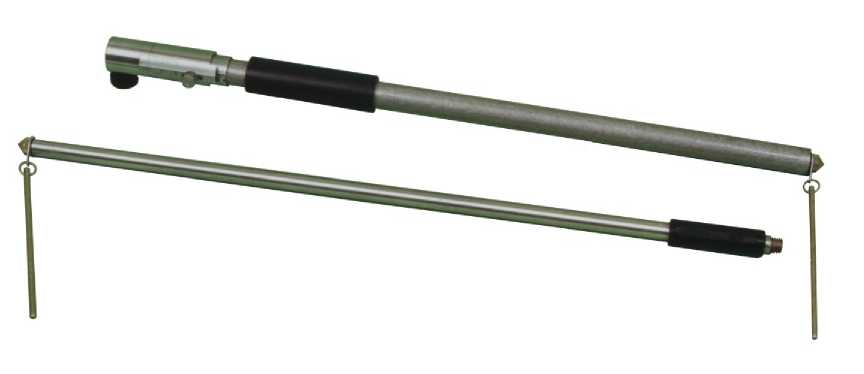

Рисунок 1 - Общий вид прибора ПСК
Пломбирование приборов не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Модификация прибора | |
|
ПСК-Л |
ПСК-ЛГ | |
|
Диапазон установочных размеров (расстояний между передними колесами автомобиля), мм:
|
от 1050 до 1340 |
от 1050 до 1340 от 1480 до 1820 |
|
Диапазон измерений разности установочных размеров, мм |
от -10 до +10 | |
|
Цена деления шкалы, мм |
1 | |
|
Пределы допускаемой абсолютной погрешности измерений установочных размеров, мм |
± 0,5 | |
|
Номинальное значение измерительного усилия, Н |
50 | |
|
Отклонение измерительного усилия от номинального, Н |
±20 | |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Модификация прибора | |
|
ПСК-Л |
ПСК-ЛГ | |
|
Габаритные размеры в рабочем состоянии (дли-нахширинахвысота), мм, не более |
1460x40x35 |
1930x40x35 |
|
Масса прибора, кг, не более |
1,0 |
1,3 |
|
Средний срок службы, лет |
5 | |
|
Условия эксплуатации:
|
от +10 до +40 80 | |
наносится на трубку прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
|
Наименование изделия |
Модификация прибора | |
|
ПСК-Л |
ПСК-ЛГ | |
|
Количество, шт. | ||
|
Прибор ПСК Удлинитель Удлинитель стержня Заглушка Футляр Руководство по эксплуатации |
1 1 1 1 |
1 2 2 2 1 1 |
осуществляется по документу ПСК.000 РЭ «Прибор для контроля схождения передних колес автомобиля ПСК. Руководство по эксплуатации», раздел 4 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «07» августа 2018.
Основные средства поверки:
Микрометрическая головка МГ Н25-2 ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам ПСК ТУ 29.32.30-022-02952377-2018 «Прибор для контроля схождения передних колес автомобиля ПСК. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: Россия, 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»).
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры рычажные МРИ
Назначение средства измерений Микрометры рычажные МРИ (далее микрометры рычажные) предназначены для измерений наружных размеров.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия микрометров рычажных основан на измерении разности показаний по шкале барабана микрометрической головки и отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по установочной мере, устанавливаемой между измерительными поверхностями микрометрического винта и подвижной пятки
Микрометр рычажный представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Отсчетное устройство и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой.
Микрометры рычажные имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров рычажных расположены теплоизоляционные накладки
Для настройки микрометра рычажного к нему прилагается комплект установочных мер. Микрометры рычажные выпускаются в 7 модификациях - МРИ 400, МРИ 500, МРИ 600, МРИ 700, МРИ 800, МРИ 900, МРИ 1000, которые отличаются друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.
Рисунок 1 - Общий вид микрометров рычажных МРИ
Микрометры рычажные выпускаются под товарным знаком Пломбирование микрометров рычажных не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические характеристики микрометров рычажных указаны в таблицах 1 ,2, 3, 4.
Таблица 1 — Диапазон измерений, цена деления и диапазон показаний отсчётного устройства, цена деления микрометрической головки, измерительное усилие, колебание измери-
тельного усилия
|
Модификация |
Диапазон измерений, мм |
Отчетное устройство |
Цена деления микрометрической головки, мм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
цена деления, мм |
диапазон показаний, мм, не менее | |||||
|
МРИ 400 |
от 300 до 400 |
0,01 |
2 |
0,01 |
от 6 до 10 |
2,0 |
|
МРИ 500 |
от 400 до 500 | |||||
|
МРИ 600 |
от 500 до 600 | |||||
|
МРИ 700 |
от 600 до 700 |
5 |
от 8 до 12 |
2,5 | ||
|
МРИ 800 |
от 700 до 800 | |||||
|
МРИ 900 |
от 800 до 900 | |||||
|
МРИ 1000 |
от 900 до 1000 | |||||
Таблица 2 - Пределы допускаемой абсолютной погрешности, допуск плоскостности измерительных поверхностей, допускаемое изменение показаний от изгиба скобы микрометров рычажных
|
Модификация |
Пределы допускаемой погрешности микрометров рычажных, мкм, |
Допуск плоскостности измерительных поверхностей микрометров рычажных, мкм |
Допускаемое изменение показаний микрометра рычажного от изгиба скобы, мкм, при усилии 10 Н | |
|
на участках шкалы, мм | ||||
|
0,1 |
1,0 | |||
|
МРИ 400 |
± 7 |
- |
0,9 |
8,0 |
|
МРИ 500 |
± 8 |
- |
10,0 | |
|
МРИ 600 |
± 10 |
- |
12,0 | |
|
МРИ 700 |
- |
± 12 |
14,0 | |
|
МРИ 800 |
- |
± 14 |
16,0 | |
|
МРИ 900 |
- |
± 16 |
18,0 | |
|
МРИ 1000 |
- |
± 18 |
20,0 | |
Таблица 3 - Диапазон измерений микрометров рычажных, номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, допуск биения и допуск плоскостности измерительных поверхностей устано-
вочных мер
|
Диапазон измерений микрометров рычажных, мм |
Номинальный размер установочных мер, мм |
Допускаемые отклонения длины установочных мер от номинальных размеров, мкм |
Допуск биения измерительных поверхностей относительно оси, не бо лее, мкс |
Допуск плоскостности измерительных поверхностей, мкм |
|
от 300 до 400 |
325, 375 |
± 3,0 |
1,5 |
0,9 |
|
от 400 до 500 |
425, 475 |
± 3,5 |
1,75 |
Окончание таблицы 3
|
Диапазон измерений микрометров рычажных, мм |
Номинальный размер установочных мер, мм |
Допускаемые отклонения длины установочных мер от номинальных размеров, мкм |
Допуск биения измерительных поверхностей относительно оси, не бо лее, мкс |
Допуск плоскостности измерительных поверхностей, мкм |
|
от 500 до 600 |
525, 575 |
± 4,0 |
2,0 |
0,9 |
|
от 600 до 700 |
625, 675 |
± 5,0 |
2,5 | |
|
от 700 до 800 |
725, 775 |
± 6,0 |
3,0 | |
|
от 800 до 900 |
825, 875 |
± 7,0 |
3,5 | |
|
от 900 до 1000 |
925, 975 |
± 8,0 |
4,0 |
Таблица 4 - Параметр шероховатости измерительных поверхностей микрометров рычажных и
установочных мер, требования к отсчётному устройству и ширине шкрихов микроголовки
|
Наименование характеристики |
Значение |
|
Параметр шероховатости измерительных поверхностей микрометров рычажных по ГОСТ 2789-73, Ra, мкм, не более |
0,080 |
|
Параметр шероховатости измерительных поверхностей установочных мер по ГОСТ 2789-73, Ra, мкм, не более |
0,040 |
|
Ширина продольного штриха и штрихов шкал на стебле и барабане микроголовки, мм, не более |
0,25 |
|
Разность в ширине, мм, не более:
|
0,05 |
|
Отсчетное устройство с ценой деления 0,01 мм |
По ГОСТ 577-68 Класс точности 1 |
Основные технические характеристики указаны в таблицах 5, 6.
Таблица 5 - Номинальный диаметр измерительной поверхности, и радиус сферы подвижной
пятки микрометров рычажных, твёрдость измерительных поверхностей установочных мер
|
Наименование характеристики |
Значение |
|
Номинальный диаметр измерительных поверхностей микрометров рычажных, мм |
8 |
|
Радиус сферы подвижной пятки микрометров рычажных, мм |
от 80 до 100 |
|
Твёрдость измерительных поверхностей установочных мер, не ниже |
61 HRC |
|
Микрометрический винт и подвижная пятка микрометров рычажных |
оснащены твердым сплавом |
Таблица 6 - Диапазон перемещения микрометрического винта, габаритные размеры, масса, срок службы микрометров рычажных
|
Модификация |
Диапазон перемещения микрометрического винта, мм |
Габаритные размеры, (длинахширинахвысота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
МРИ 400 |
от 0 до 25 |
645х48х319 |
3,30 |
6 |
|
МРИ 500 |
745x48x382 |
4,00 | ||
|
МРИ 600 |
845x48x452 |
5,40 | ||
|
МРИ 700 |
945x48x520 |
6,10 |
Окончание таблицы 6
|
Модификация |
Диапазон перемещения микрометрического винта, мм |
Габаритные размеры, (длинахширинахвысота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
МРИ 800 |
от 0 до 25 |
1045х48х588 |
9,50 |
6 |
|
МРИ 900 |
1145x48x656 |
12,20 | ||
|
МРИ 1000 |
1254x48x692 |
13,90 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +5 до +35 |
|
Относительная влажность воздуха, % не более |
80 |
наносят на скобу микрометра методом лазерной гравировки, на шкалу отсчетного устройства методом офсетной печати, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность средства измеренийТаблица 8- Комплектность микрометров
|
Наименование изделия |
Обозначение |
Количество, шт. |
|
Микрометр рычажный |
МРИ 400.000-МРИ 1000.000 |
1 |
|
Отчетное устройство |
ИЧ10.000 |
1 |
|
Мера установочная |
- |
2 |
|
Г ильза центровочная |
- |
4 |
|
Ключ |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
МРИ 400-1000.000 РЭ |
1 |
|
П р и м е ч а н и е - Гильзы центровочные поставляются в сборе с установочными мерами. | ||
осуществляется по документу ГОСТ 8.411-81 «ГСИ. Микрометры рычажные. Методика поверки».
Основные средства поверки:
-
- Рабочий эталон 4 разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные;
-
- Пластина плоская стеклянная ПИ-60-2 регистрационный № в ФИФ 197-70;
-
- Машина оптико-механическая для измерений длин ИЗМ-1 регистрационный № в ФИФ 903-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микрометрам рычажным МРИ ГОСТ 4381-87 Микрометры рычажные. Общие технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому регулированию и метрологии
А.В. Кулешов «12» мая 2020 г.
М.п.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы часового типа ИЧТ
Назначение средства измерений
Индикаторы часового типа ИЧТ применяются для измерений глубины вдавливания наконечника в приборах для измерений твердости металлов и сплавов по методу Роквелла в качестве отсчетного устройства:
-
- 1ИЧТ, 2ИЧТ - при обычных нагрузках;
-
- 3ИЧТ - при малых нагрузках. Физическая величина - длина (мм).
Описание средства измерений
Принцип действия основан на преобразовании линейного перемещения измерительного стержня при помощи передаточного механизма во вращательное движение стрелки по шкале циферблата.
Индикатор состоят из цилиндрического корпуса, внутри которого расположен часовой механизм; циферблата с круговой шкалой и стрелками для отсчета величины твердости измеряемого материала, установленного внутри ободка; измерительного стержня, который через часовой механизм передает измеряемое значение параметра стрелкам.
Измерительный стержень индикатора 1ИЧТ, контактирующий осью, расположенной в его верхней части, с призмами рычага твердомера - тянущего действия.
Измерительный стержень индикаторов 2ИЧТ и 3ИЧТ, контактирующий нижней поверхностью с «пяткой» рычага твердомера - толкающего действия.
По положению стрелок относительно шкалы циферблата производится отсчет величины измеряемого параметра. Совмещение стрелки с любым делением шкалы циферблата (настройка на нуль) производится поворотом ободка.
Число модификаций индикаторов - 3 (1ИЧТ, 2ИЧТ, 3ИЧТ), которые отличаются друг от друга ценой деления шкалы, нормируемой погрешностью, измерительным усилием, габаритными размерами.
/
О -X /
, J «
MiKSlS... “ £
< \ *5 °
<\ \ L^> CD
<

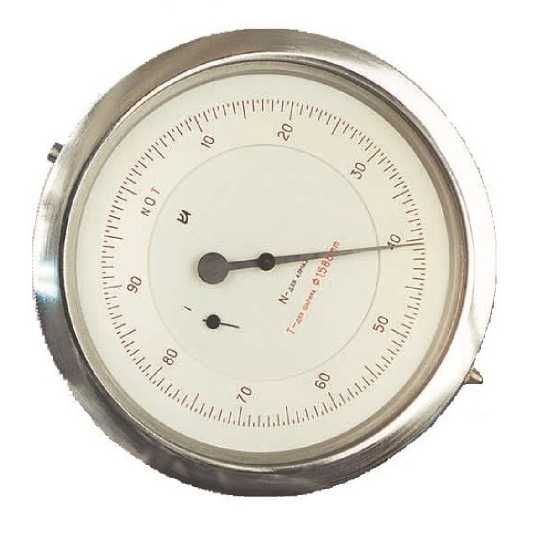

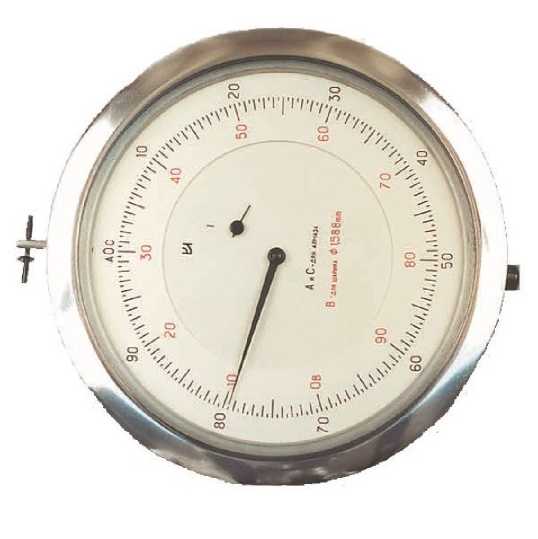

Рисунок 1 - Индикаторы часового типа 1ИЧТ

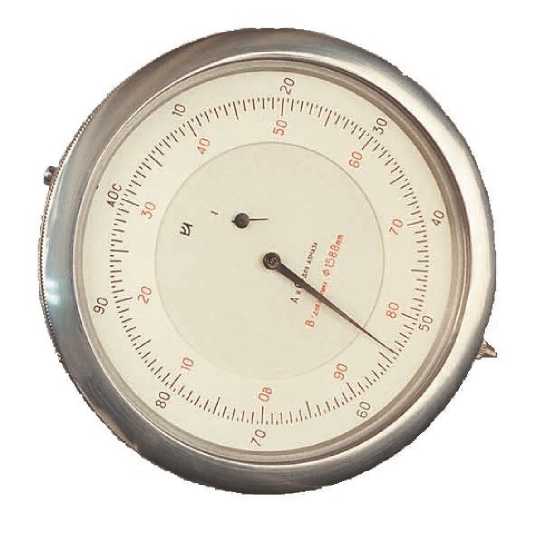

Рисунок 2 - Индикаторы часового типа 2ИЧТ
Рисунок 2 - Индикаторы часового типа 3ИЧТ
Индикаторы выпускаются под товарным знаком ы.
Пломбирование индикаторов часового типа ИЧТ не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
1ИЧТ, 2ИЧТ |
3ИЧТ |
|
Цена деления, мм |
0,01 |
0,005 |
|
Наибольшая разность погрешностей прямого хода индикатора, мм:
|
0,01 0,005 |
0,005 0,003 |
|
Размах показаний, мм |
0,003 |
0,002 |
|
Измерительное усилие на рабочем участке шкалы, Н |
от 1,2 до 2,0 |
от 0,8 до 1,1 |
|
Расстояние между концом стрелки и циферблатом, мм, не более |
1 |
0,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
1ИЧТ |
2ИЧТ |
3ИЧТ |
|
Общий ход измерительного стержня, мм, не менее |
8 | ||
|
Величина рабочего участка шкалы, делений |
120 | ||
|
Величина нормированного участка шкалы, делений |
±5 | ||
|
Габаритные размеры (диаметр ободка х ширина х высота), мм, не более |
102х43х122 |
102x43x111 | |
|
Масса индикатора, кг, не более |
0,66 | ||
|
Средний срок службы, лет, не менее |
5 | ||
|
Условия эксплуатации:
|
от + 5 до + 35 80 | ||
наносят на циферблате методом офсетной печати, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор |
1ИЧТ, 2ИЧТ, 3ИЧТ |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ИЧТ.000 РЭ |
1 экз. |
осуществляется по документу ИЧТ.000 РЭ «Индикаторы часового типа ИЧТ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 07 сентября 2018 г.
Основные средства поверки: Микрометрическая головка МГ 25 - 1 ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к индикаторам типа ИЧТ
ТУ 26.51.33-025-02952377-2018 Индикаторы часового типа ИЧТ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«12» мая 2020 г.
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры индикаторные ТР, ТН с ценой деления 0,01 и 0,1 мм Назначение средства измеренийТолщиномеры индикаторные предназначены для измерения толщины листовых материалов.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия основан на измерении величины вертикального перемещения измерительного стержня при измерении толщины листового материала, помещённого между поверхностями измерительных пяток.
Толщиномеры индикаторные состоят из скобы, в которой установлены отсчетное устройство (индикатор) со специальным наконечником и неподвижная пятка. Толщиномеры подразделяются на настольные и ручные. Толщиномеры настольные имеют скобу с поверхностью, предназначенной для установки на плоскости. Скоба толщиномеров ручных имеет отверстие, предназначенное для удобного удерживания прибора в руке. Толщиномеры изготавливаются двух типов: с нормированным измерительным усилием (рисунок 1, 2) и без нормированного измерительного усилия (рисунок 3). Толщиномеры с нормированным измерительным усилием имеют арретир (отводку) для отвода наконечника отсчетного устройства.
Число модификаций толщиномеров настольных ТН (рисунок 1) - 3 (ТН 10-60, ТН 10-160, ТН 25-160), отличающихся друг от друга диапазонами измерений, вылетом отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Число модификаций толщиномеров ручных ТР (рисунок 2,3) - 7 (ТР 10-60, ТР 25-60, ТР 25-100, ТР 25-250, ТР 25-60Б, ТР 25-100Б, ТР 50-160Б), отличающихся друг от друга диапазонами измерений, ценой деления отсчетного устройства, вылетом отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Толщиномеры индикаторные ТР, ТН выпускаются под товарным знаком WP ЫН.
Рисунок 1 - Общий вид толщиномера настольного ТН с нормированным измерительным усилием

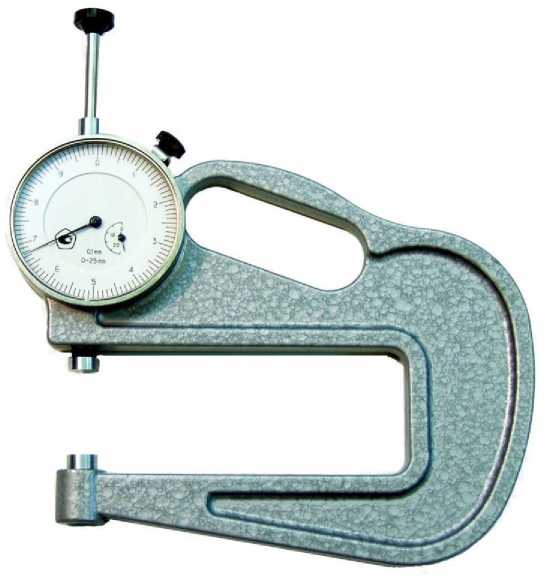

Рисунок 2 - Общий вид толщиномера ручного ТР с нормированным измерительным усилием
Рисунок 3 - Общий вид толщиномера ручного ТР без нормированного измерительного усилия
Пломбирование толщиномеров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Модификация толщиномера |
Диапа зон из-мере-ний, мм |
Цена деления, мм |
Вылет отсчетного устройства, мм, не менее |
Пределы допускаемой погрешности, мм |
Размах показаний, не более |
Измерительное усилие, Н | ||
|
на участке до 1 мм |
на всем диапазоне измерений |
не более |
колебание, не более | |||||
|
ТН 10-60 |
0-10 |
0,01 |
60 |
±0,01 |
±0,018 |
1/3 цены деления |
1,5 |
0,6 |
|
ТН 10-160 |
160 | |||||||
|
ТН 25-160 |
0-25 |
160 |
±0,030 |
3,0 |
1,8 | |||
|
ТР 10-60 |
0-10 |
60 |
±0,018 |
1,5 |
0,6 | |||
|
ТР 25-60 |
0-25 |
0,10 |
60 |
±0,05 |
±0,080 |
4,0 |
2,0 | |
|
ТР 25-100 |
100 | |||||||
|
ТР 25-250 |
250 | |||||||
|
ТР 25-60Б |
60 |
не нормируется | ||||||
|
ТР 25-100Б |
100 | |||||||
|
ТР 50-160Б |
0-50 |
160 |
±0,150 | |||||
Таблица 2 - Технические характеристики
|
Модификация толщиномера |
Габаритные размеры (длинахширинахвысота), мм, не более |
Диаметр измерительных поверхностей пятки и наконечника, мм, не более |
Масса, кг, не более |
Условия эксплуатации | |
|
Температура воздуха, °С |
Влажность воздуха, %, не менее | ||||
|
ТН 10-60 |
120х60х137 |
10 |
1,09 |
от +5 до +35 |
80 |
|
ТН 10-160 |
260х93х162 |
3,00 | |||
|
ТН 25-160 |
228х80х187 |
4,00 | |||
|
ТР 10-60 |
138х25х137 |
0,47 | |||
|
ТР 25-60 |
124х23х161 |
0,39 | |||
|
ТР 25-100 |
165х23х167 |
0,52 | |||
|
ТР 25-250 |
345х23х191 |
0,89 | |||
|
ТР 25-60Б |
124х23х176 |
0,38 | |||
|
ТР 25-100Б |
167х23х182 |
0,51 | |||
|
ТР 50-160Б |
268х30х304 |
1,03 | |||
Примечание - По заказу потребителя измерительные поверхности пятки и наконечника изготовляются диаметром, равным 16 и 30 мм.
Средний срок службы - не менее 4 лет.
Знак утверждения типа
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Толщиномер |
ТР или ТН |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ТР.000 РЭ или ТН.000 РЭ |
1 экз. |
осуществляется по документу МИ 1724-87 «ГСИ. Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. Методика поверки».
Основные средства поверки:
Концевые меры 3-Н16, 3-Н3, 1-Н4, 4НО3, 4НО11 ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 38376-13.
Линейка поверочная ЛД-1-125 ГОСТ 8026-92, регистрационный номер в Федеральном информационном фонде 3461-73.
Плоская стеклянная пластина нижняя ПИ 60 КТ 2, ТУ 3.3.2123-88, регистрационный номер в Федеральном информационном фонде 197-70.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к толщиномерам индикаторным ТР, ТН с ценой деления 0,01 и 0,1 ммГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»), г. Киров,
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19; Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Глубиномеры микрометрические ГМ
Назначение средства измеренийГлубиномеры микрометрические ГМ предназначены для измерения глубины пазов, отверстий и высоты уступов.
Физическая величина - длина (мм).
Описание средства измеренийПринцип действия механический: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 150 мм - с применением установочных мер (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по установочным мерам.
Глубиномер состоит из основания с опорной измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений (рисунок 1).
Число модификаций - 5 (ГМ 25, ГМ 50, ГМ 75, ГМ 100, ГМ 150), отличающихся друг от друга диапазоном измерений, количеством и номинальной длиной сменных измерительных стержней и установочных мер.
Глубиномеры микрометрические выпускаются под товарным знаком КР ЫН.
Общий вид средства измерений представлен на рисунке 1.

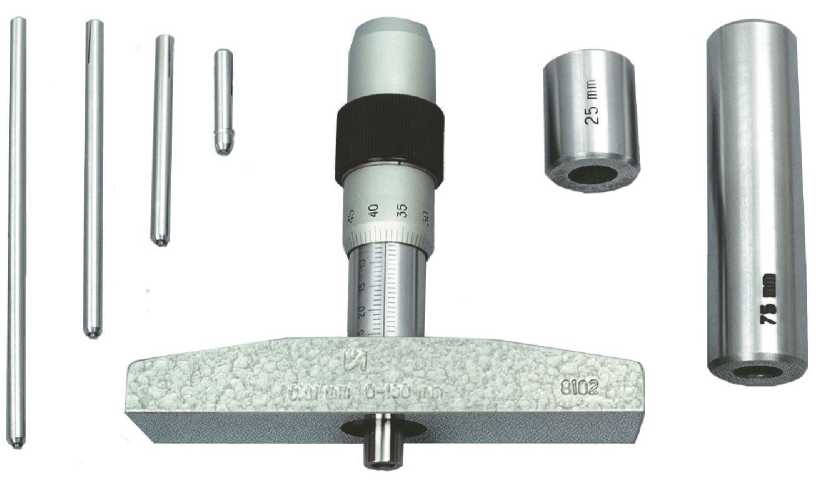

Рисунок 1 - Общий вид глубиномера микрометрического ГМ
Пломбирование глубиномеров микрометрических ГМ не предусмотрено.
Программное обеспечение отсутствует. Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для глубиномеров типа | ||||
|
ГМ 25 |
ГМ 50 |
ГМ 75 |
ГМ 100 |
ГМ 150 | |
|
Диапазон измерений глубиномеров, мм |
от 0 до 25 включ. |
от 0 до 50 включ |
от 0 до 75 включ |
от 0 до 100 включ |
от 0 до 150 включ |
|
Цена деления, мм |
0,01 | ||||
|
Измерительное усилие, Н |
от 3 до 7 включ. | ||||
|
Колебание измерительного усилия, Н, не более |
2 | ||||
|
Допуск плоскостности измерительной поверхности основания для глубиномеров, мкм:
|
0,9 1,8 | ||||
Таблица 2 - Пределы допускаемой погрешности
|
Диапазон измерений, мм |
Пределы допускаемой погрешности*, мкм | |
|
класс точности 1 |
класс точности 2 | |
|
0 - 25 |
±2 |
±4 |
|
25 - 50 |
±3 |
±4 |
|
50 - 100 |
±3 |
±5 |
|
100 - 150 |
±4 |
±6 |
|
* Пределы допускаемой погрешности глубиномера (в пределах перемещения микрометрического винта) при температуре окружающей среды от +15 до +25 °С и нормируемом измерительном усилии, а также при зажатом или отпущенном стопоре | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для глубиномеров типа | ||||
|
ГМ 25 |
ГМ 50 |
ГМ 75 |
ГМ 100 |
ГМ 150 | |
|
Габаритные размеры (длинах ширинах высота), |
100 х 34 х 100 | ||||
|
мм, не более | |||||
|
Размеры измерительной поверхности |
100 х 25 100 25 | ||||
|
основания (длина х ширина), мм, не более | |||||
|
Масса, кг, не более |
0,4 | ||||
|
Средний срок службы, лет, не менее |
6 | ||||
|
Условия эксплуатации: | |||||
|
- температура окружающего воздуха, °С |
от |
+10 до +30 | |||
|
- относительная влажность воздуха, %, |
80 | ||||
|
не более | |||||
наносится на основание глубиномера методом лазерной гравировки, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность средства измерений
|
Таблица 4 |
- Комплектность средства измерения | ||||
|
Модификация |
Измерительные стержни номинальной длины, мм |
Установочные меры номинальной длины, мм |
Ключ, шт. |
Руководство по эксплуатации, шт. |
Футляр, шт. |
|
ГМ 25 |
25 |
- |
1 |
1 |
1 |
|
ГМ 50 |
25, 50 |
25 |
1 |
1 |
1 |
|
ГМ 75 |
25, 50, 75 |
25, 50 |
1 |
1 |
1 |
|
ГМ 100 |
25, 50, 75, 100 |
25, 75 |
1 |
1 |
1 |
|
ГМ 150 |
25, 50, 75, 100, 125, 150 |
25, 75, 125 |
1 |
1 |
1 |
осуществляется по документу ГМ.000 РЭ «Глубиномер микрометрический ГМ. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 20 октября 2016 г.
Основные средства поверки:
Рабочий эталон 4 разряда по ГОСТ Р 8.763-2011.
Концевая мера 1-0,45 ГОСТ 9038-90, концевые меры 4НО3, 1-Н4, 2-Н21 ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к глубиномерам микрометрическим ГМ
ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 140-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»), г. Киров,
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19; Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы индикаторные СИ
Назначение средства измеренийСкобы индикаторные предназначены для измерений наружных размеров. Физическая величина - длина (мм).
Описание средства измерений
Принцип действия скобы индикаторной основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемыми между измерительными поверхностями скобы.
Скоба индикаторная состоит из корпуса, в который слева устанавливается переставная пятка. В правой части корпуса имеется подвижная пятка с арретиром (отводкой) и отсчетное устройство. На корпусе скобы установлены теплоизолирующие накладки. Скобы с верхним пределом измерений до 200 мм снабжены упором.
В качестве отсчетного устройства используется индикатор часового типа ИЧ 10, с пределами измерений от 0 до 10 мм по ГОСТ 577-68.
Скобы индикаторные выпускаются в следующих модификациях - СИ 50, СИ 100, СИ 200, СИ 300, СИ 400, СИ 500, СИ 600, СИ 700, СИ 850, СИ 1000, которые отличаются друг от друга диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.
Скобы индикаторные выпускаются под товарным знаком КР ЫН. Общий вид средства измерений представлен на рисунке 1 и 2.

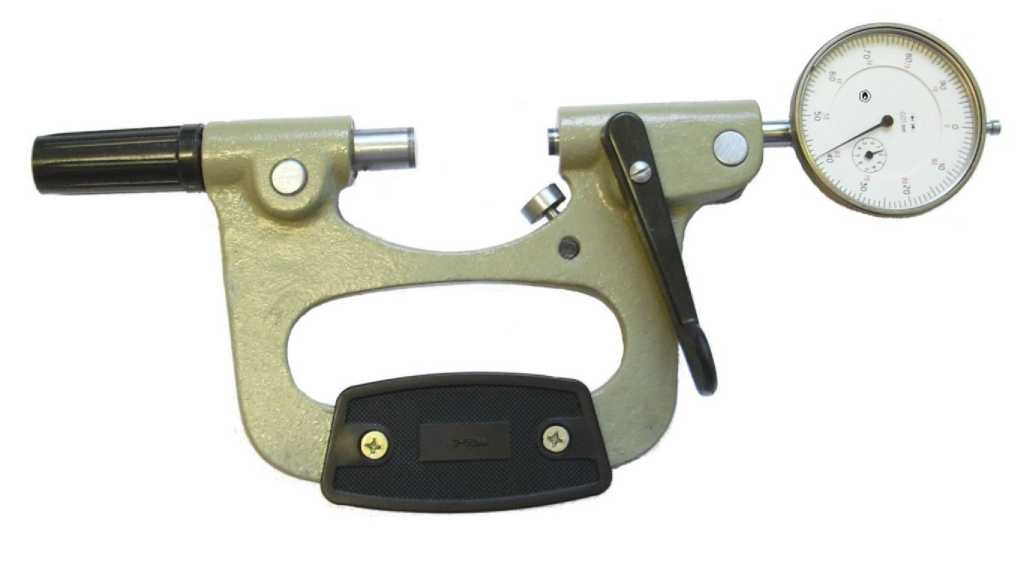

Рисунок 1 - Общий вид скоб СИ 50, СИ 100
Рисунок 2 - Общий вид скоб СИ 200 - СИ 1000
Пломбирование скоб индикаторных СИ не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений скоб, мм |
Отсчётное устройство (индикатор) |
Пределы допускаемой погрешности скобы, |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | ||
|
цена деления, мм |
диапазон измерений, мм |
на нормированном участке 0,1 мм |
на любом участке шкалы 3 мм | ||||
|
СИ 50 |
От 0 до 50 |
±0,005 |
±0,008 |
6 ± 1 |
1,5 | ||
|
СИ 100 |
От 50 до 100 |
±0,005 |
±0,008 | ||||
|
СИ 200 |
От 100 до 200 |
±0,005 |
±0,010 | ||||
|
СИ 300 |
От 200 до 300 |
±0,007 |
±0,012 |
8 ± 2 |
2,0 | ||
|
СИ 400 |
От 300 до 400 |
0,01 |
Не менее |
±0,007 |
±0,012 | ||
|
СИ 500 |
От 400 до 500 |
3 |
±0,007 |
±0,015 | |||
|
СИ 600 |
От 500 до 600 |
- |
±0,015 | ||||
|
СИ 700 |
От 600 до 700 |
- |
±0,020 | ||||
|
СИ 850 |
От 700 до 850 |
- |
±0,020 |
10 ± 2 |
2,5 | ||
|
СИ 1000 |
От 850 до 1000 |
- |
±0,020 | ||||
|
Примечание - Нормированный участок 0,1 мм устанавливается в |
пределах второго оборота | ||||||
|
индикатора. | |||||||
Таблица 2 - Отклонение от плоскостности и параллельности измерительных поверхностей скоб, изменение показаний скобы при усилии в 10 Н, направленном по оси измерения
|
Диапазон измерения скоб |
Допуск |
Допускаемые изменения показаний от изгиба, мм, не более | |
|
плоскостности в интерференционных полосах |
параллельности при закреплённом стопоре, мкм | ||
|
От 0 до 50 |
3 |
3,5 |
0,002 |
|
От 50 до 100 |
3 |
3,5 |
0,003 |
|
От 100 до 200 |
3 |
6,0 |
0,004 |
|
От 200 до 300 |
4 |
0,006 | |
|
От 300 до 400 |
4 |
0,008 | |
|
От 400 до 500 |
4 |
0,010 | |
|
От 500 до 600 |
4 |
0,012 | |
|
От 600 до 700 |
4 |
0,014 | |
|
От 700 до 850 |
4 |
0,016 | |
|
От 850 до 1000 |
4 |
0,020 | |
Таблица 3 - Основные технические характеристики
|
Модификация скоб |
Габаритные размеры (длинах ширина хвысота), мм, не более |
Масса, кг, не более |
Номинальный диаметр переставной пятки, мм, не менее |
Диапазон перемещения переставной пятки, мм |
Размах показаний, не более |
Средний срок службы, лет, не менее |
|
СИ 50 |
282x46x131 |
1,0 |
12 | |||
|
СИ 100 |
332х46х163 |
1,2 |
12 | |||
|
СИ 200 |
435х48х210 |
1,7 |
12 | |||
|
СИ 300 |
556х48х271 |
2,5 |
20 |
1/3 | ||
|
СИ 400 |
659х48х326 |
2,8 |
20 |
50 |
цены |
2 |
|
СИ 500 |
759х48х389 |
3,6 |
36 |
деления | ||
|
СИ 600 |
856х48х459 |
4,8 |
36 | |||
|
СИ 700 |
960х48х527 |
5,3 |
36 | |||
|
СИ 850 |
1109х48х629 |
10,0 |
36 | |||
|
СИ 1000 |
1259x48x699 |
11,0 |
36 |
Таблица 4 -Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
От +10 до +30 |
|
Относительная влажность воздуха, % не более |
80 |
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5- Комплектность скоб индикаторных
|
Наименование изделия |
Количество |
Примечание |
|
Составные части изделия | ||
|
Корпус |
1 |
В зависимости от модификации скобы индикаторной |
|
Индикатор ИЧ 10 кл. 1 ГОСТ 577-68 |
1 |
Отсчетное устройство |
|
Пятка переставная |
1 |
Для скоб до 100 мм |
|
Пятка переставная |
2 |
Для скоб св. 100 до 700 мм |
|
Пятка переставная |
3 |
Для скоб св. 700 мм |
|
Футляр |
1 | |
|
Документация | ||
|
СИ.000 РЭ «Скоба индикаторная СИ. Руководство по эксплуатации» |
1 | |
|
ИЧ02-ИЧ25.000 ПС «Индикатор часового типа ИЧ с ценой деления 0,01 мм. Паспорт» |
1 | |
осуществляется по ГОСТ 8.359-79 «Скобы с отсчетным устройством. Методы и средства поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные 3-Н1, 3-Н9 ГОСТ 9038-90,
регистрационный номер в Федеральном информационном фонде 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к скобам индикаторным СИ
ГОСТ 11098-75 Скобы с отсчетным устройством. Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне К10-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное
объединение «КировИнструмент» (ООО «НПО «КировИнструмент»), г. Киров,
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры с нониусом типа 1 Назначение средства измеренийУгломеры предназначены для прямых измерений наружных углов от 0° до 180° контактным методом.
Физическая величина - плоский угол (... °).
Описание средства измерений
Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.
На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.
Число модификаций - 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.
Общий вид угломера с нониусом представлен на рисунке 1.
Рисунок 1- Общий вид угломера с нониусом
Пломбирование угломеров с нониусом типа 1 не предусмотрено.
Угломеры с нониусом типа 1 выпускаются под товарным знаком ИРЫН
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения наружных углов |
от 0° до 180° включ. |
|
Пределы допускаемой абсолютной погрешности угломеров модификаций: 1-2 |
±2' |
|
1-5 |
±5' |
|
Цена деления основной шкалы |
1° |
|
Значение отсчета по нониусу угломеров модификаций: 1-2 |
2' |
|
1-5 |
5' |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота) |
не более 140x126x18 мм |
|
Масса |
не более 0,20 кг |
|
Средний срок службы угломера |
не менее 8 лет |
|
Условия эксплуатации:
|
От + 15 °С до +25 °С не более 80 % |
наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Угломер с нониусом |
УМ |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
УМ.000 РЭ |
1 экз. |
Поверка осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».
Основные средства поверки:
Мера плоского угла 2-15°10', 30°20', 45°30', 60°40', 75°50'-2, 3- 90°00', 90°30'-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1 ГОСТ 5378-88 Угломеры с нониусом. Технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры гладкие МК Назначение средства измеренийМикрометры гладкие МК предназначены для измерения наружных размеров изделий.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия механический.
Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка.
Микрометры с верхним пределом измерения свыше 1050 мм имеют передвижной упор, расположенный на скобе и позволяющий устанавливать микрометр на измеряемую поверхность Для установки в исходное положение микрометры имеют установочные меры.
Для того, чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.
Число модификаций - 9 (МК 700, МК 800, МК 900, МК 1000, МК 750, МК 850, МК 1050, МК 1150, МК 1250), отличающихся друг от друга диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.
Общий вид средства измерений представлен на рисунке 1.
Микрометры выпускаются под товарным знаком WP ЫН.
Рисунок 1 - Общий вид микрометра гладкого МК
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Метрологические и технические характеристики
|
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Измерительное перемещение микровинта, мм |
Пределы допускаемой погрешности, мкм, микрометра классов точности |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
1 |
2 | ||||||
|
МК 700 |
От 600 до 700 |
±7,0 |
±12,0 | ||||
|
МК 800 |
От 700 до 800 |
±8,0 |
±14,0 | ||||
|
МК 900 |
От 800 до 900 |
±9,0 |
±16,0 | ||||
|
МК 1000 |
От 900 до 1000 |
±10,0 |
±18,0 |
От 5 до 10 | |||
|
МК 750* МК 850* |
От 650 до 750 От 750 до 850 |
0,01 |
25 |
±8,0 ±9,0 |
±13,0 ±15,0 |
2,0 | |
|
МК 1050* |
От 950 до 1050 |
±11,0 |
±19,0 | ||||
|
МК 1150* |
От 1050 до 1150 |
±12,0 |
±20,0 | ||||
|
МК 1250* |
От 1150 до 1250 |
±13,0 |
±21,0 | ||||
|
* Микрометры выпускаются по заказу потребителя | |||||||
Таблица 2 - Основные технические характеристики
|
Модификация |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
Условия эксплуатации |
Средний срок службы, лет, не менее |
|
МК 700 |
830x30x505 |
5,0 |
Температура окружающего | |
|
МК 800 |
930х30х575 |
8,0 |
воздуха от + 10 °С до + 30 | |
|
МК 900 |
1030х30х640 |
11,0 |
°С; | |
|
МК 1000 |
1130х30х675 |
12,0 | ||
|
МК 750 |
930х30х570 |
7,4 |
Относительная влажность |
6 |
|
МК 850 |
1010х30х605 |
9,5 |
воздуха - не более 80 %. | |
|
МК 1050 |
1180х30х705 |
13,0 | ||
|
МК 1150 |
1310х89х855 |
12,0 | ||
|
МК 1250 |
1390x89x915 |
11,0 |
наносится на скобу микрометра методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
МК |
1 |
|
Меры установочные |
- |
2 |
|
Гильзы соединительные* |
- |
4 |
|
Ключ |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
МК.000 РЭ |
1 |
* Гильзы соединительные поставляются в сборе с установочными мерами
Поверкаосуществляется по документу МК.000 РЭ «Микрометр гладкий. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 20 декабря 2016 г.
Основные средства поверки:
Концевые меры 1-Н9, 1-Н21, 2-Н9 ГОСТ 9038-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к микрометрам гладким МК
ТУ 3934-001-02952377-2016 Микрометры гладкие МК. Технические условия.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
А.В. Кулешов «12» мая 2020 г.
регулированию и метрологии
М.п.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангензубомеры с нониусами ШЗН
Назначение средства измеренийШтангензубомеры с нониусами ШЗН (далее штангензубомеры) предназначены для измерений расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.
Описание средства измерений
Принцип действия основан на измерении величины горизонтального и вертикального перемещения штанги с губкой и высотной линейки при измерении размеров элементов зубчатых колёс.
Штангензубомер состоит из штанги с рамкой и высотной линейки с рамкой.
На штанге нанесена горизонтальная миллиметровая шкала для измерения длины хорды, на высотной линейке - вертикальная для установки высоты.
Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с губкой служат микрометрические подачи, а для их фиксации - стопорные винты.
Конструктивное решение рамки обеспечивает необходимую жесткость штангензубомера. На штанге и высотной линейке нанесены углубленные шкалы, благодаря чему исключается их износ при перемещении штанги и высотной линейки в пазах рамки.
Число модификаций - 2 (ШЗН-18, ШЗН-40), отличающихся друг от друга диапазоном модулей измеряемых колес, диапазоном измерений и габаритными размерами.
Штангензубомеры выпускаются под товарным знаком WP ЫН.
Общий вид средства измерений представлен на рисунке 1.

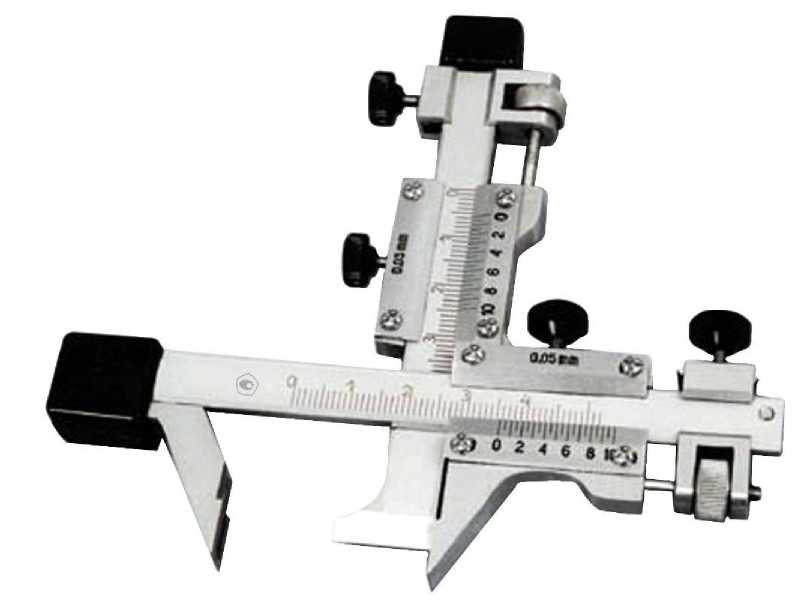

Рисунок 1 - Общий вид штангензубомера с нониусами ШЗН Пломбирование штангензубомеров с нониусами ШЗН не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
ШЗН-18 |
ШЗН-40 | |
|
Значение отсчета по нониусу, мм |
0,05 | |
|
Диапазон измерений, мм:
|
от 0 до 33 от 0 до 23 |
от 0 до 67 от 0 до 40 |
|
Диапазон модулей измеряемых колес, мм |
от 1 до 18 |
от 4 до 40 |
|
Пределы допускаемой погрешности как при незатянутом, так и при затянутом винте штанги и высотной линейки, мм |
±0,05 | |
|
Допуск плоскостности измерительных поверхностей губок, не более, мм |
0,004 | |
|
Допуск прямолинейности измерительных поверхностей высотной линейки и торцов концов губок, не более, мм |
0,004 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
ШЗН-18 |
ШЗН-40 | |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
125х15х110 |
160х15х130 |
|
Масса, кг, не более |
0,2 |
0,23 |
|
Средний срок службы, лет, не менее |
3 | |
|
Условия эксплуатации:
|
от + 5 до + 35 80 | |
наносится на штангу штангензубомера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Штангензубомер с нониусами |
ШЗН |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ШЗН.000 РЭ |
1 экз. |
Поверка осуществляется по документу МИ 524-2010 «Штангензубомеры с нониусами ШЗН-18, ШЗН-40. Методика поверки».
Основные средства поверки:
Концевые меры 2-Н4 ГОСТ 9038-90.
Пластина стеклянная плоская ПИ 60-2.
Линейка ЛД-1-80.
Калибры-пробки по ГОСТ 2015-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангензубомерам с нониусами ШЗН
ТУ 3945-003-02952377-2016 Штангензубомеры с нониусами ШЗН. Технические условия.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому регулированию и метрологии
А.В. Кулешов «12» мая 2020 г.
М.п.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм
Назначение средства измеренийСтенкомеры индикаторные предназначены для измерений толщины стенок труб и других аналогичных изделий.
Физическая величина - длина (мм).
Описание средства измерений Принцип действия основан на преобразовании перемещений измерительного стержня при помощи передаточного механизма в перемещение стрелки по шкале, отградуированной в мм.
Стенкомер индикаторный состоит из корпуса, в котором установлены отсчетное устройство (индикатор) с измерительным стержнем, и неподвижный стержень.
Для отвода измерительного стержня имеется арретир. Измерительные поверхности стенкомеров имеют сферическую форму.
Для нулевой установки стенкомера С-50 в качестве установочной меры используется концевая мера 3-25 ГОСТ 9038-90.
Число модификаций - 5 (С-2, С-10А, С-10Б, С-25, С-50), отличающихся друг от друга ценой деления отсчетного устройства, диапазоном измерений, глубиной измерений, наименьшим диаметром измеряемого отверстия, массой и габаритными размерами.
Стенкомеры индикаторные выпускаются под товарным знаком R Р Ы Н Общий вид средств измерений представлен на рисунках 1 - 3.

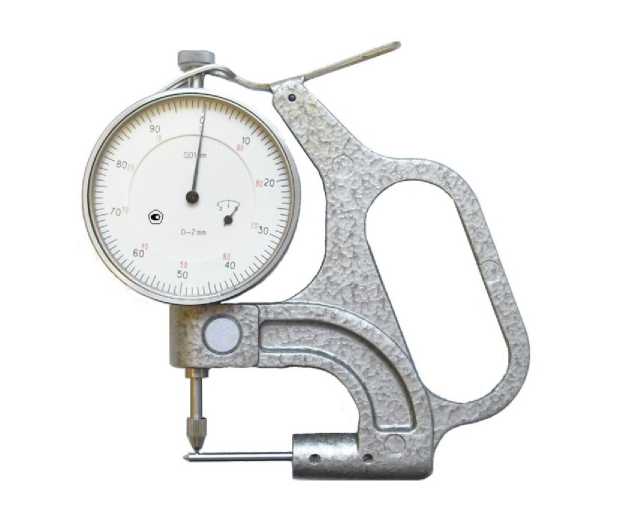

Рисунок 1 - Общий вид стенкомеров типа С-2, С-10А

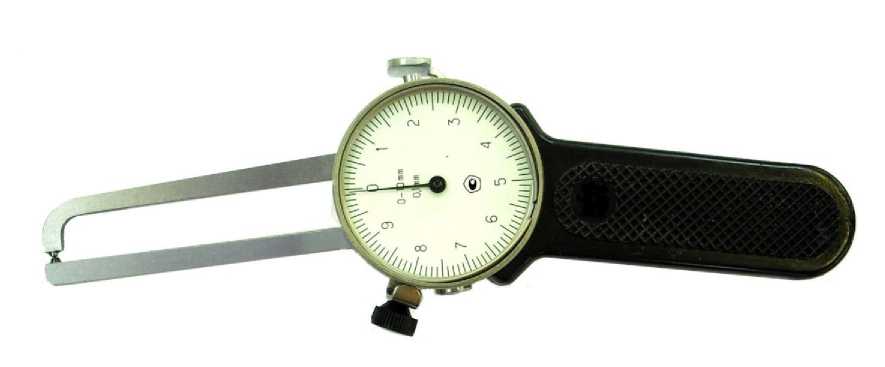

Рисунок 2 - Общий вид стенкомера типа С-10Б
Рисунок 3 - Общий вид стенкомеров типа С-25, С-50
Пломбирование стенкомеров индикаторных не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для стенкомера типа | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Диапазон измерений, мм |
от 0 до 2 включ. |
от 0 до 10 включ. |
от 0 до 10 включ. |
от 0 до 25 включ. |
от 25 до 50 включ. |
|
Цена деления, мм |
0,01 |
0,01 |
0,10 |
0,10 |
0,10 |
|
Глубина измерений, мм, не менее |
25 |
40 |
60 |
100 |
160 |
Окончание таблицы 1
|
Наименование характеристики |
Значение для стенкомера типа | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Наименьший диаметр отверстия, мм, не более |
3 |
5 |
7 |
12 |
20 |
|
Измерительное усилие, Н, не более |
1,5 |
1,5 |
2,5 |
4,0 |
4,0 |
|
Колебание измерительного усилия, Н, не более |
0,6 |
0,6 |
1,2 |
2,0 |
2,0 |
|
Твёрдость измерительных поверхностей, изготовленных из стали, не менее |
61 HRC | ||||
|
Пределы допускаемой погрешности, мм:
|
±0,01 ±0,015 |
±0,01 ±0,018 |
±0,1 |
±0,1 |
±0,1 |
|
Размах показаний, мм, |
1/3 цены деления | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для стенкомера типа | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Масса, кг, не более |
0,32 |
0,32 |
0,20 |
0,45 |
0,75 |
|
Габаритные размеры (дли-нахширинахвысота), мм, не более |
120х35х125 |
120х35х125 |
175х35х65 |
170х30х165 |
235х30х195 |
|
Средний срок службы, лет, |
4 | ||||
|
не менее | |||||
|
Условия эксплуатации: | |||||
|
- температура окружаю- |
от + 5 до + 35 | ||||
|
щеего воздуха,°С |
80 | ||||
|
- относительная влажность | |||||
|
воздуха, %, не более | |||||
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество для стенкомера типа, шт | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Стенкомер |
1 | ||||
|
Мера установочная |
- |
- |
- |
- |
1 |
|
Футляр |
1 | ||||
|
Руководство по эксплуатации |
С-2 - С-50.000 РЭ | ||||
осуществляется по МИ 1814-87 «ГСИ. Стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Методика поверки».
Основные средства поверки:
Концевые меры 3-Н10, 3-Н11, 3-Н3 по ГОСТ 9038-90 Головка измерительная пружинная ИГП ГОСТ 28798-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к стенкомерам индикаторным с ценой деления 0,01 и 0,1 мм
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм Технические условия.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы часового типа с ценой деления 0,01 мм ИЧ 50
Назначение средства измеренийИндикаторы часового типа с ценой деления 0,01 мм ИЧ 50 (далее - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Физическая величина - длина.
Описание средства измеренийПринцип действия основан на преобразовании линейного перемещения измерительного стержня при помощи передаточного механизма во вращательное движение стрелки по шкале циферблата.
Индикатор состоит из цилиндрического корпуса со встроенным часовым механизмом, циферблата со стрелкой и указателем числа оборотов, установленных внутри ободка, гильзы, расположенной в диаметральной плоскости корпуса, измерительного стержня с измерительным наконечником. Гильза служит направляющей для измерительного стержня. Поворотом ободка с циферблатом индикатор устанавливается на нуль при настройке на размер. Измерительный стержень передает измеряемое значение параметра через часовой механизм стрелке. По положению стрелки относительно шкалы циферблата производится отсчет величины измеряемого параметра. Гильза служит присоединительным элементом для установки индикатора в стойки, штативы и другие устройства.
Число модификаций индикатора - 1.
Индикаторы выпускаются под товарным знаком Ы.
Общий вид средства измерений представлен на рисунке 1.

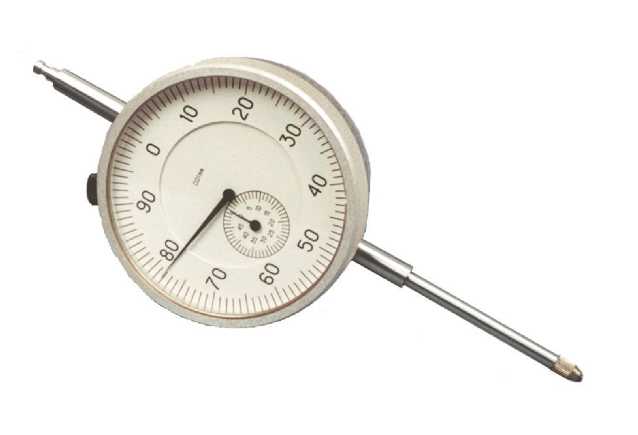

Рисунок 1 - Общий вид индикаторов часового типа ИЧ 50
Пломбирование индикаторов часового типа ИЧ 50 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для индикаторов класса точности | |
|
0 |
1 | |
|
Диапазон измерений, мм |
от 0 до 50 | |
|
Наибольшая разность погрешностей индикатора, мм, не более: | ||
|
- на любом участке диапазона измерений в пределах 0,1 мм |
0,010 | |
|
- на любом участке диапазона измерений в пределах 1,0 мм |
0,015 | |
|
- в пределах всего диапазона измерений |
0,025 |
0,040 |
|
Размах показаний, мм, не более |
0,005 | |
|
Вариация показаний, мм, не более |
0,005 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее измерительное усилие при прямом ходе, Н |
3 |
|
Колебание измерительного усилия при прямом или обратном ходе, Н, не более |
1,8 |
|
Колебание измерительного усилия при изменении направления движения измерительного стержня, Н, не более |
1 |
|
Габаритные размеры (диаметр х ширинах высота), мм, не более |
84x53x200 |
|
Масса, кг, не более |
0,33 |
|
Средний срок службы, лет, не менее |
6 |
|
Условия эксплуатации:
|
от + 5 до + 35 80 |
наносится на циферблат индикатора методом офсетной печати (допускается наносить на корпус наклейкой) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор |
ИЧ 50 |
1 |
|
Футляр |
- |
1 |
|
Паспорт |
ИЧ 50.000 ПС |
1 |
осуществляется по документу ИЧ 50.000 ПС «Индикатор часового типа с ценой деления 0,01 мм ИЧ50. Паспорт», раздел 6 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 17 марта 2017 г.
Основные средства поверки:
Приспособление с микрометрической головкой МГ 50 ГОСТ 6507-90 с диапазоном измерений от 0 до 50 мм, с пределами допускаемой погрешности ± 4 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации. Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа с ценой деления 0,01 мм ИЧ 50
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм»
ТУ 3942-014-02952377-2016 «Индикатор часового типа с ценой деления 0,01 мм ИЧ 50. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»), г. Киров,
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы рычажно-зубчатые ИРБ, ИРТ с ценой деления 0,01 мм Назначение средства измеренийИндикаторы рычажно-зубчатые ИРБ, ИРТ с ценой деления 0,01 мм (далее индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия основан на преобразовании линейных перемещений измерительного наконечника при помощи передаточного механизма в угловые перемещения стрелки по шкале циферблата.
Индикаторы состоят из корпуса коробчатой формы и крышки, в которых в камневых опорах на оси установлен измерительный наконечник, связанный фрикционной передачей с зубчатым сектором. Измерительный наконечник с зубчатым сектором образуют измерительный рычаг, который передает измеряемое значение параметра через зубчатый механизм стрелке. По положению стрелки относительно шкалы, расположенной внутри ободка, производится отсчет величины измеряемого параметра. Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка.
Измерительное усилие индикаторов обеспечивается проволочной пружиной, закрепленной внутри переключателя, расположенного на боковой стороне корпуса. Направление хода измерительного рычага можно изменить, повернув ручку переключателя. Измерительный рычаг может поворачиваться относительно корпуса индикатора на ± 90° от его среднего положения.
Индикаторы устанавливаются в стойки, штативы или другие устройства за присоединительный штифт. Для установки также могут быть использованы переходная втулка или державка, которые поставляются с индикатором.
Число модификаций индикаторов - 2 (ИРБ, ИРТ), которые отличаются друг от друга местом расположения шкал:
ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;
ИРТ - торцевые со шкалами, перпендикулярными оси измерительного рычага в среднем положении и к плоскости его поворота.
Индикаторы выпускаются под товарным знаком ы.
Общий вид средства измерений представлен на рисунках 1 и 2.

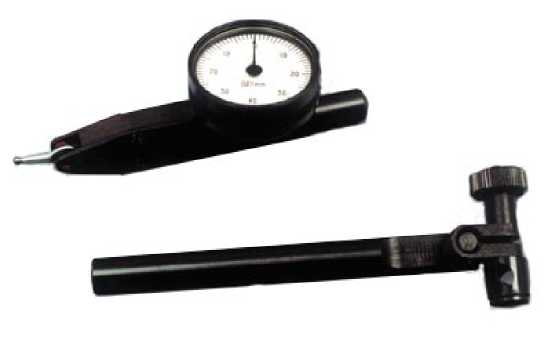

Рисунок 1 - Общий вид индикатора рычажно-зубчатые ИРБ с ценой деления 0,01 мм

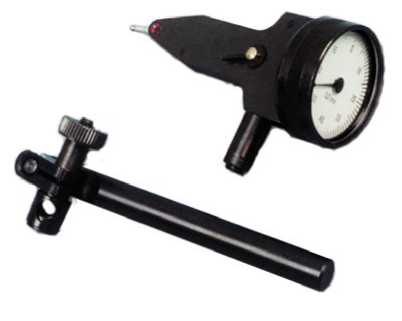

Рисунок 2 - Общий вид индикатора рычажно-зубчатые ИРТ с ценой деления 0,01 мм Пломбирование индикаторов рычажно-зубчатых ИРБ, ИРТ с ценой деления 0,01 мм не
предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для индикаторов типа | |
|
ИРБ |
ИРТ | |
|
Диапазон измерений по шкале, мм |
от 0 до 0,8 | |
|
Наибольшая разность погрешностей индикатора при лю- | ||
|
бом его положении и положении рычага, мм, не более: | ||
|
- на любом участке шкалы в пределах 0,1 мм; |
0,004 | |
|
- на любом участке шкалы более 0,1 мм |
0,010 | |
|
Размах показаний при пяти измерениях, мм, не более |
0,03 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для индикаторов типа | |
|
ИРБ |
ИРТ | |
|
Измерительное усилие на всем диапазоне измерения, Н |
от 0,1 до 0,4 | |
|
Усилие поворота измерительного рычага, Н |
от 2,5 до 7 | |
|
Диаметр присоединительного штифта, мм |
5h7 | |
|
Габаритные размеры (диаметр х ширинах высота), мм, не более |
30x24x83 |
30x70x42 |
|
Масса, кг, не более |
0,052 |
0,054 |
|
Средний срок службы, лет, не менее |
5 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха,°С |
от +5 до +35 | |
|
- относительная влажность воздуха, %, не более |
80 | |
наносится на шкалу индикатора методом офсетной печати и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор |
ИРБ, ИРТ |
1 |
|
Державка для крепления индикатора |
- |
1 |
|
Втулка переходная диаметром 5 мм, длиной 8 мм |
- |
1 |
|
Футляр |
- |
1 |
|
Паспорт |
ИРБ.000 ПС, ИРТ.000 ПС |
1 |
осуществляется по МИ 1928-88 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Методика поверки».
Основные средства поверки:
Рабочий эталон 4 разряда по ГОСТ Р 8.763-11
Приспособления с микрометрической головкой МГ25-1 ГОСТ 6507-90 для определения погрешности индикатора в горизонтальном положении, регистрационный номер федеральном информационном фонде 25161-03
Приспособления с микрометрической головкой МГ25-1 ГОСТ 6507-90 для определения погрешности индикатора в вертикальном положении, регистрационный номер федеральном информационном фонде 25161-03
Концевая мера 2-10 ГОСТ 9038-90, регистрационный номер федеральном информационном фонде 38376-13
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к индикаторам рычажнозубчатым ИРБ, ИРТ с ценой деления 0,01 мм
ГОСТ 5584-75 Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; (8332) 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы часового типа ИЧ с ценой деления 0,01 мм
Назначение средства измеренийИндикаторы часового типа ИЧ с ценой деления 0,01 мм (далее индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей. Физическая величина - длина.
Описание средства измеренийПринцип действия основан на преобразовании линейного перемещения измерительного стержня при помощи передаточного механизма во вращательное движение стрелки по шкале циферблата.
Индикатор состоит из цилиндрического корпуса со встроенным часовым механизмом, циферблата со стрелкой и указателем числа оборотов, установленных внутри ободка, верхней втулки и гильзы, расположенных в диаметральной плоскости корпуса, измерительного стержня с измерительным наконечником. Верхняя втулка и гильза служат направляющими для измерительного стержня. Поворотом ободка с циферблатом индикатор устанавливается на нуль при настройке на размер. Измерительный стержень передает измеряемое значение параметра через часовой механизм стрелке. По положению стрелки относительно шкалы циферблата производится отсчет величины измеряемого параметра. Гильза служит присоединительным элементом для установки индикатора в стойки, штативы и другие устройства.
Число модификаций индикаторов - 4 (ИЧ02, ИЧ05, ИЧ10, ИЧ25), которые отличаются друг от друга диапазоном измерений, нормируемой погрешностью, диаметром шкалы, габаритными размерами и массой.
Индикаторы выпускаются под товарным знаком
Общий вид средства измерений представлен на рисунке 1.

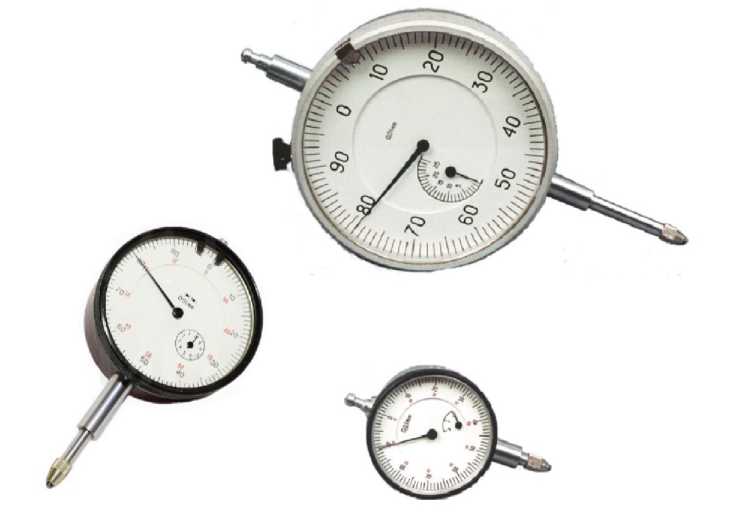

Рисунок 1 - Общий вид индикаторов часового типа ИЧ с ценой деления 0,01 мм
Пломбирование индикаторов часового типа ИЧ полностью не предусмотрено.
Программное обеспечение отсутствует. Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений, мм |
Класс точности |
Наибольшая разность погрешностей индикатора, мм |
Размах показаний, мм, не более |
Вариация показаний, мм, не более | ||
|
на любом участке диапазона измерений в пределах |
во всем диапазоне измерений | ||||||
|
0,1 мм |
1 мм | ||||||
|
ИЧ02 |
от 0 до 2 |
0 |
0,004 |
0,008 |
0,010 |
0,003 |
0,002 |
|
1 |
0,006 |
0,010 |
0,012 |
0,003 | |||
|
ИЧ05 |
от 0 до 5 |
0 |
0,004 |
0,008 |
0,002 | ||
|
1 |
0,006 |
0,010 |
0,016 |
0,003 | |||
|
ИЧ10 |
от 0 до 10 |
0 |
0,004 |
0,008 |
0,015 |
0,002 | |
|
1 |
0,006 |
0,010 |
0,020 |
0,003 | |||
|
ИЧ25 |
от 0 до 25 |
0 |
0,004 |
0,008 |
0,022 |
0,005 |
0,005 |
|
1 |
0,006 |
0,010 |
0,030 |
0,006 |
0,006 | ||
Таблица 2 - Основные технические характеристики
|
Модификация |
Наибольшее измерительное усилие при прямом ходе, Н |
Колебание измерительного усилия, Н, при |
Габаритные размеры (диаметр х ширинах высота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее | |
|
прямом или обратном ходе |
изменении направления движения измерительного стержня | |||||
|
ИЧ02 |
1,5 |
0,4 |
0,5 |
42х22х76 |
0,085 |
6 |
|
ИЧ05 |
0,6 |
42х23х88 |
0,100 | |||
|
ИЧ10 |
60х24х107 |
0,185 | ||||
|
ИЧ25 |
3,0 |
1,8 |
1,0 |
84х53х160 |
0,330 | |
Таблица 3 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С:
|
от +5 до +35 от -20 до +35 |
|
Относительная влажность воздуха, %, не более |
80 |
наносится на шкалу индикатора методом офсетной печати и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор |
ИЧ02 - ИЧ25 |
1 |
|
Футляр |
- |
1 |
|
Паспорт |
ИЧ02 - ИЧ25.000 ПС |
1 |
осуществляется по МИ 2192-92 «Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки».
Основные средства поверки:
Приспособление с микрометрической головкой МГ 25-1 ГОСТ 6507-90 с диапазоном измерения 0-25 мм, с пределом допускаемой погрешности ±1,5 мкм.
Допускается применение иных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к индикаторам часового типа ИЧ с ценой деления 0,01 мм
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; (8332) 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры индикаторные с ценой деления 0,01 мм
Назначение средства измеренийНутромеры индикаторные с ценой деления 0,01 мм (далее - нутромеры) предназначены для измерения внутренних размеров от 6 до 1000 мм и определения отклонений внутренних размеров от номинального значения.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия механический и заключается в передаче перемещения подвижного измерительного стержня отсчётному устройству.
Нутромер состоит из корпуса, соединенного с отсчетным устройством.
В качестве отсчетного устройства нутромеров используется индикатор часового типа с ценой деления 0,01 мм по ГОСТ 577-68.
Корпус нутромера оснащен подвижным измерительным стержнем и неподвижным измерительным стержнем, который закрепляется после установки на размер.
Измерительные стержни имеют сферические измерительные поверхности и расположены на одной линии измерения.
В нутромерах НИ 10 и НИ 18 перемещение подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи. В нутромерах НИ 50, НИ 100, НИ 160, НИ 250, НИ 450 перемещение подвижного измерительного стержня передается на отсчетное устройство при помощи рычажной передачи. В нутромерах НИ 700 и НИ 1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством.
Для совмещения линии измерения нутромера с плоскостью, проходящей через ось измеряемого отверстия, служит центрирующий мостик.
Установка нутромеров на требуемый размер производится при помощи неподвижных измерительных стержней (шайб, удлинителя) по аттестованным кольцам или блоку концевых мер с боковиками.
Нутромеры выпускаются в следующих модификациях: НИ 10, НИ 18, НИ 50, НИ 100, НИ 160, НИ 250, НИ 450, НИ 700, НИ 1000, которые отличаются друг от друга диапазоном измерения, пределами допускаемой погрешности, габаритными размерами и массой.

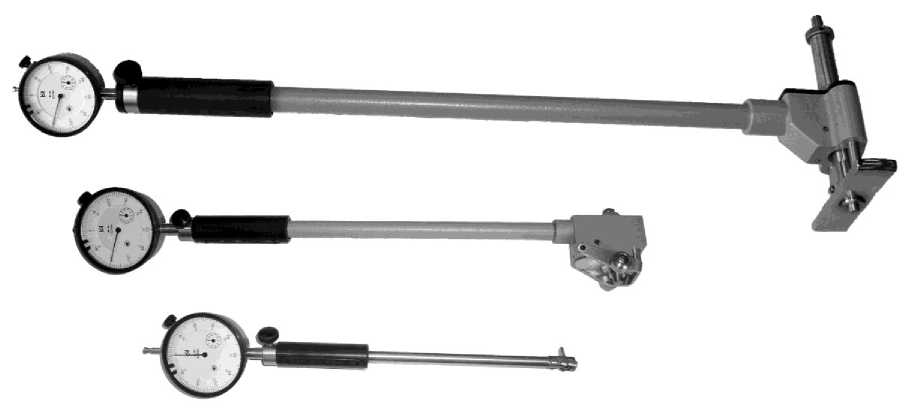

Рисунок 1 - Общий вид нутромеров индикаторных с ценой деления 0,01 мм
НА.
Нутромеры выпускаются под товарным знаком Пломбирование нутромеров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Диапазон измерений, погрешность нутромеров, включая погрешность индикатора, при температуре (20±5) °С и относительной влажности до 80 % при температуре плюс 25 °С, измерительное усилие и усилие центрирующего мостика
|
Модификация |
Диапазон измерений, мм |
Предел допускаемой погрешности нутромера, мм, класса точности |
Измерительное усилие, Н |
Усилие центрирующего мостика, Н | |||||
|
на любом участке диапазона измерений |
при перемещении измерительного стержня на величину нормируемого наименьшего значения | ||||||||
|
0,1 |
1 | ||||||||
|
1 кл. |
2 кл. |
1 кл. |
2 кл. |
1 кл. |
2 кл. | ||||
|
НИ 10 |
от 6 до 10 |
0,005 |
0,008 |
- |
- |
0,008 |
0,012 |
от 2,5 до 4,5 |
от 5,0 до 8,5 |
|
НИ 18 |
от 10 до 18 | ||||||||
|
НИ 50 |
от 18 до 50 |
0,010 |
0,012 |
0,012 |
0,015 | ||||
|
НИ 100 |
от 50 до 100 |
- |
- |
0,015 |
0,018 |
от 4,0 до 7,0 |
от 7,5 до 12,0 | ||
|
НИ 160 |
от 100 до 160 |
от 5,0 до 9,0 |
от 9,5 до 16,0 | ||||||
|
НИ 250 |
от 160 до 250 | ||||||||
|
НИ 450 |
от 250 до 450 |
- |
0,014 |
- |
0,022 | ||||
|
НИ 700 |
от 450 до 700 | ||||||||
|
НИ 1000 |
от 700 до 1000 | ||||||||
Таблица 2 - Наибольшая глубина измерения, наименьшее перемещение измерительного стержня,
размах показаний нутромеров
|
Модификация |
Наибольшая глубина |
Наименьшее перемещение |
Размах пока- |
|
измерения, мм, не менее |
измерительного стержня, мм |
заний, не более | |
|
НИ 10 |
60 (100) |
0,6 | |
|
НИ 18 |
130 |
0,8 | |
|
НИ 50 |
150 |
1,5 |
1/3 цены |
|
НИ 100 |
200 |
4,0 | |
|
НИ 160 |
300 |
4,0 |
деления |
|
НИ 250 |
400 |
4,0 |
шкалы |
|
НИ 450 |
500 |
6,0 |
индикатора |
|
НИ 700 |
- |
8,0 | |
|
НИ 1000 |
- |
8,0 |
|
Таблица 3 - Радиус сферы измерительной пове |
рхности стержня | ||||
|
Диапазон измерений |
от 6 до 10 |
от 10 до 18 |
от 18 до 50 |
от 50 до 100 |
от 100 до 160 от 160 до 250 от 250 до 450 от 450 до 700 от 700 до 1000 |
|
Радиус сферы |
от 1,8 до 2,8 |
от 2,5 до 4,5 |
от 5,0 до 8,0 |
от 18,0 до 22,0 |
от 30,0 до 40,0 |
Таблица 4 - Основные технические характеристики
|
Модификация |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
НИ 10 |
236х42х25 |
0,2 | |
|
НИ 18 |
262x42x22 |
0,3 | |
|
НИ 50 |
315х56х25 |
0,4 | |
|
НИ 100 |
365х56х50 |
0,6 | |
|
НИ 160 |
488х60х100 |
1,2 |
5 |
|
НИ 250 |
588х100х160 |
1,5 | |
|
НИ 450 |
688х130х250 |
1,8 | |
|
НИ 700 |
450х200х48 |
3,0 | |
|
НИ 1000 |
700x300x50 |
3,0 |
Цена деления отсчетного устройства 0,01 мм.
Наибольшая разность показаний нутромера определяет размах показаний и не должна превышать 1/3 цены деления шкалы индикатора.
Параметр шероховатости измерительных поверхностей стержней Rа < 0, 16 мкм, а опорных поверхностей центрирующих мостиков Rа < 0,63 мкм по ГОСТ 2789-73.
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +5 до +35 |
|
Относительная влажность воздуха, %, не более |
80 |
наносится на шкалу индикаторов методом офсетной печати и на титульный лист эксплуатационного документа - типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средств измерений
|
Наименование |
Количество, шт. |
Примечание |
|
Составные части средства измерения | ||
|
Корпус |
1 | |
|
Индикатор часового типа по ГОСТ 577-68 |
1 |
В зависимости от модификации |
|
Сменные измерительные стержни |
- |
Таблица 7 |
|
Шайбы |
- |
Таблица 7 |
|
Удлинитель |
- |
Таблица 7 |
|
Ключ |
1 | |
|
Футляр |
1 | |
|
Документация | ||
|
Руководство по эксплуатации НИ.000 РЭ |
1 | |
|
Паспорт на индикатор |
1 | |
Таблица 7 - Комплектность сменных измерительных стержней, шайб, удлинителей
|
Модификация |
Сменные измерительные стержни |
Шайбы |
Удлинитель, шт. | ||
|
количество штук в комплекте |
количество комплектов |
количество штук в комплекте |
количество комплектов | ||
|
НИ 10 |
9 |
2 |
- |
- |
- |
|
НИ 18 |
9 |
2 |
1 |
2 |
- |
|
НИ 50 |
6 |
2 |
3 |
2 |
1 |
|
НИ 100 |
5 |
1 | |||
|
НИ 160 |
3 |
1 | |||
|
НИ 250 |
3 |
1 | |||
|
НИ 450 |
4 |
1 | |||
|
НИ 700 |
4 |
1 | |||
|
НИ 1000 |
3 |
1 | |||
осуществляется по МИ 2194-92 «ГСИ. Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные 2-го класса точности по ГОСТ 9038-90, регистрационные номера 21163-11, 38376-13.
Набор принадлежностей к плоскопараллельным концевым мерам длины по ГОСТ 4119-76, регистрационный номер 3355-72.
Приспособление с микрометрической головкой МГ 1 класса точности по ГОСТ 6507-90.
Кольца установочные к приборам для измерений диаметров отверстий, регистрационный номер 31497-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к нутромерам индикаторным с ценой деления 0,01 мм
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»), г. Киров,
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому регулированию и метрологии
А.В. Кулешов
«12» мая 2020 г.
М.п.
