МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

25 июля 2017 г.                                           №   1620

Москва

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее —г Административный регламент) и в связи с обращением ООО «Телекор ДВ» от 23 мая 2017 г. № 1519 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66751-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства.измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1EP

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до’17.11.2017

\________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2017 г. №1620

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал» (далее - АИИС КУЭ), предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, передачи, хранения передачи и отображения результатов измерений.

АИИС КУЭ представляет собой многофункциональную, трехуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- ый уровень — измерительные трансформаторы тока (ТТ) класса точности 0,5S по ГОСТ 7746-2001, измерительные трансформаторы напряжения (TH) класса точности 0,5 по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии класса точности 0,5S по ГОСТ Р 52323-05 (в части активной электроэнергии) и 1,0 по ГОСТ Р 52425-05 (в части реактивной электроэнергии), установленные на объектах АИИС КУЭ

• 2- ой уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ) АИИС КУЭ созданный на базе устройств сбора и передачи данных (УСПД) типа УСПД RTU-327LV и технических средств приема-передачи данных.

• 3- ий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ на базе программного обеспечения (ПО) «АльфаЦЕНТР», сервер баз данных (БД) АИИС КУЭ, устройство синхронизации системного времени, автоматизированные рабочие места персонала (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации; технические средства при ем а-передачи данных.

Измерительные каналы (ИК) состоят из трех уровней АИИС КУЭ.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуют в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и TH, хранение измерительной информации, ее накопление? и передача накопленных данных на верхний уровень системы (сервер БД), а также?отображение’ информации по подключенным устройствам.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии, осуществляется в соответствии с согласованными сторонами регламентами.

Результаты измерений передаются с сервера МУП города Хабаровска «Водоканал» в виде электронного документа, сформированного посредством расширяемого языка разметки (Extensible Markup Language - XML) в соответствии со спецификацией 1.0. Отправка электронных документов в АО «АТС», филиал АО «СО ЕЭС» Хабаровское РДУ и смежным субъектам ОРЭ осуществляется с сервера МУП города Хабаровска «Водоканал».

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая формируется на всех уровнях иерархии и включает в себя устройства синхронизации времени УССВ-2 на основе приемника сигналов точного времени от спутниковой глобальной системы позиционирования (GPS/ГЛОНАСС). Сличение времени часов ИВК с часами УССВ-2 происходит каждые два часа, коррекция проводится при расхождении времени более чем на ±1с. Часы УСПД синхронизируются от часов УССВ-2 каждый час, коррекция проводится при расхождении времени более чем на ±1с. Часы счетчика синхронизируются от часов УСПД при каждом опросе (каждые 30 минут), коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±2 с (программируемый параметр).

Погрешность системного времени не превышает ±5с.

Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

В состав программного обеспечения (ПО) АИИС КУЭ входит ПО счетчиков, ПО ИВКЭ, ПО сервера ИВК, ПО АРМ на основе пакета программ «АльфаЦЕНТР». Идентификационные данные ПО «АльфаЦЕНТР» представлены в таблице 1.

Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2 нормированы с учетом ПО.

Метрологические и технические характеристики

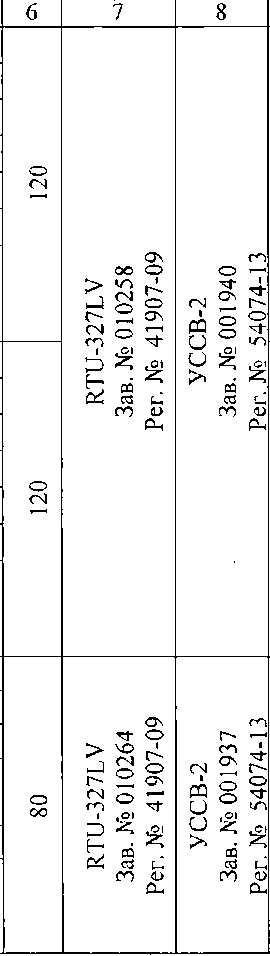

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблице 2 и 3. Таблица 2 - Состав ИК АИИС КУЭ и метрологические характеристики И К.

Продолжение таблицы 2

Продолжение таблицы 2

Kt = 0,5S

Ктт = 600/5

Per. № 47957-11

ТП-31

6/0,4 кВ,

Ввод 0,4 кВ

T-l

ТП-3103

6/0,4 кВ,

РУ-0,4 кВ,

2 с.ш. 0,4 кВ, яч.6

СЭТ-4ТМ.03.09

А

ТШП-0,66

СЭТ-4ТМ.03.09

ТШЛ-0,66

СЭТ-4ТМ.03.09

Kt = 0,5S/1,0

Кеч = 1

Per. № 27524-04

Kt-0,5S/1,0

Кеч = 1

Per. № 27524-04

ТШЛ-0,66

ТШЛ-0,66

ТШП-0,66

ТШП-0,66

4

ТШП-0,66

ТШП-0,66

ТШП-0,66

6056209

6056717

0103071766

6056194

0103071562

0108075435

5

6056727

6056201

6056208

Продолжение таблицы 2

Примечания:

• 1. В Таблице 2 в графе «Погрешность ИК в рабочих условиях эксплуатации. ±6 %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности Р-0.95, coscp=0,5 (sin<p=0,87); токе ТТ, равном 2 % от 1ном и температуре окружающего воздуха в месте расположения счетчиков электроэнергии от минус 30 до плюс 30 °C .

• 2. Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с такими же метрологическими характеристиками, приведенными в Таблице 2. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть

Таблица 3 - Основные технические характеристики ИК

10

Продолжение таблицы 3

Надежность системных решений:

резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

в журналах событий счетчика и УСПД фиксируются факты:

попытка несанкционированного доступа;

факты связи со счетчиком, приведших к изменениям данных;

изменение текущего значения времени и даты при синхронизации времени; отсутствие напряжения при наличии тока в измерительных цепях; перерывы питания

Защищенность применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование: счетчика;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

• -  УСПД;

• -   ИВК.

наличие защиты на программном уровне:

пароль на счетчике;

пароль на УСПД;

пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей;

• -  ИВК.

Возможность коррекции времени в:

счетчиках (функция автоматизирована);

УСПД (функция автоматизирована);

ИВК (функция автоматизирована);

наносится на титульные листы эксплуатационной документации типографическим способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4. Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 206.1-261-2016 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал». Методика поверки», утвержденному ФГУП «ВНИИМС» 13.12.2016 г.

Основные средства поверки:

• - трансформаторов тока - в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

• - трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные трансформаторы напряжения 6/V3... 35 кВ. Методика поверки на месте эксплуатации»,

• - по МИ 3195-2009 «ГСИ. Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей»;

• - по МИ 3196-2009. «ГСИ. Вторичная нагрузка трансформаторов тока. Методика выполнения измерений без отключения цепей»;

• - счетчиков СЭТ-4ТМ.03 - в соответствии с методикой поверки ИЛГШ.411152.124 РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.124 РЭ. Методика поверки, согласованной с руководителем ФБУ «Нижегородский ЦСМ» 10.09.2004 г.;

• - счетчиков СЭТ-4ТМ.03М - в соответствии с документом ИЛГШ.411152.145 РЭ1 «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02.М. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному руководителем ФБУ «Нижегородский ЦСМ» 04 мая 2012 г.;

• - Устройство сбора и передачи данных RTU-327LV - в соответствии с документом ДЯИМ.466215.007 МП «Устройства сбора и передачи данных серии RTU-327. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2009 г.;

• - Устройство синхронизации системного времени УССВ-2 - в соответствии с документом МП-РТ-1906-2013 (ДЯИМ.468213.001 МП) «Устройства синхронизации системного времени УССВ-2. Методика поверки», утвержденному руководителем ФБУ «Ростест-Москва» 17.05.2013 г.;

• - радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS)), Per. № 27008-04;

• - термо гигрометр CENTER (мод.314) Per. № 22129-09.

12

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в документе ТДВ.411711.055.ТП «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал». Технорабочий проект.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска «Водоканал»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «Телекор ДВ» (ООО «Телекор ДВ»)

ИНН 2722065434

Адрес: 680026, г. Хабаровск, ул. Тихоокеанская 60а, оф. 1

Телефон: +7 (4212) 75-87-75

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс:+7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
