ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 1977 от 15.09.2025

2025 год
месяц September
сертификация программного обеспечения

1886 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

15      иметрологии       1977

от «___»___________2025 г. №_____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

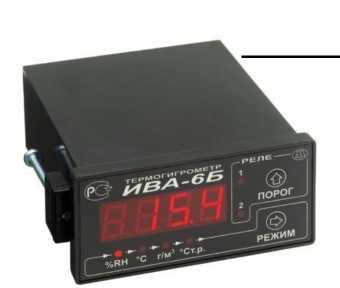

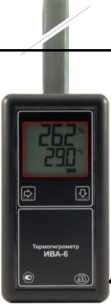

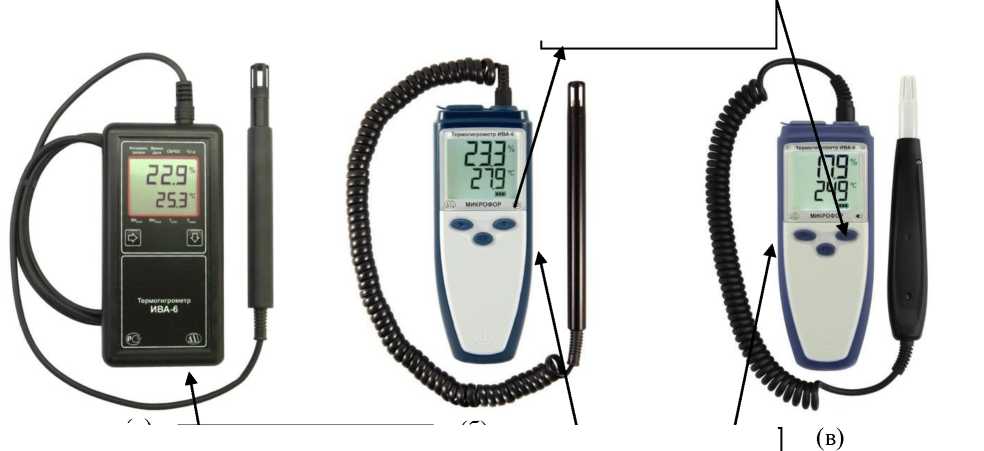

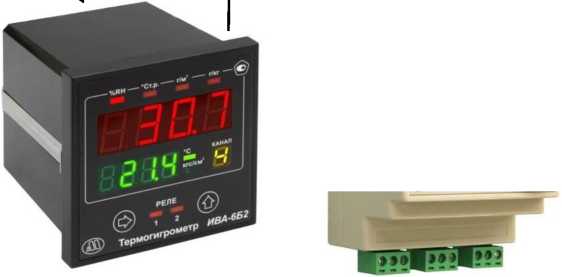

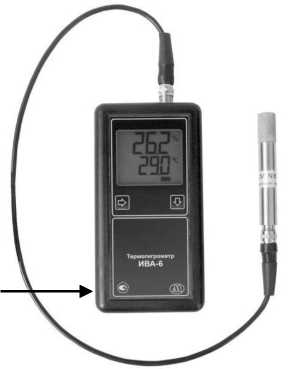

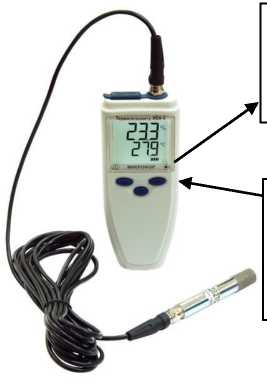

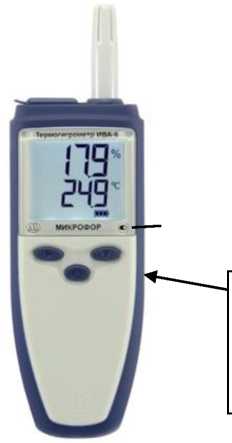

Термогигрометры

ИВА-6

ИВА-6 модификац ии ИВА-6Б2-К-Б1К зав. № 357 с преобразов

ателем ДВ2ТСМ-1Т-4П-В зав. № C619, ИВА-6Н-Д зав. № 39606 изготовите ль ООО НПК«МИК

РОФОР;

ИВА-6

46434-11

РТ-МП-6110-

448-2019

ЦАРЯ.2772.00

1-01

22.04.

2025

Обществом с ограниченно й ответственно стью Научно-производстве нная компания «МИКРОФОР» (ООО

НПК «МИКРОФОР»), г. Москва, г. Зеленоград

Восточно

Сибирский филиал ФГУП «ВНИИФТР И»),

г. Иркутск

модификац ии ИВА-6Б2 зав. № 6949 с преобразов ателем ДВ2ТСМ-1Т-4П-В зав. № C615 изготовите ль АО

«НТЦД»

2.

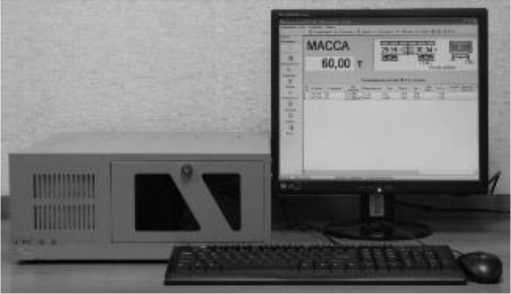

Весы вагонные

ВВЭ

ВВЭ-СД-

100-0,2-Т зав.

№94406

76060-19

ГОСТ 8.6472015

(приложение

А), ГОСТ OIML R 76-12011

(приложение ДА)

МП 204-082024

23.04.

2025

Закрытое акционерное общество «Измеритель ная техника»

(ЗАО «Измеритель ная техника»), г. Пенза

ФБУ «НИЦ ПМ -

Ростест»,

г. Москва

3.

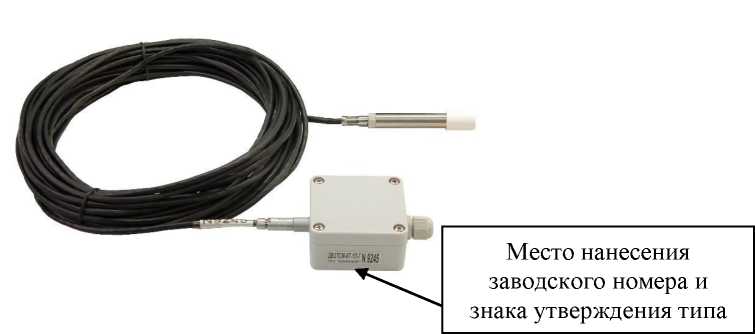

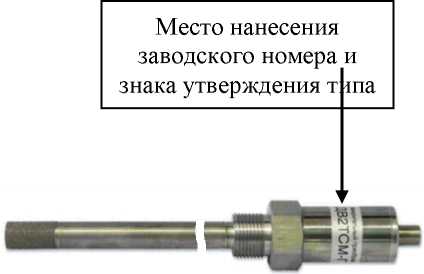

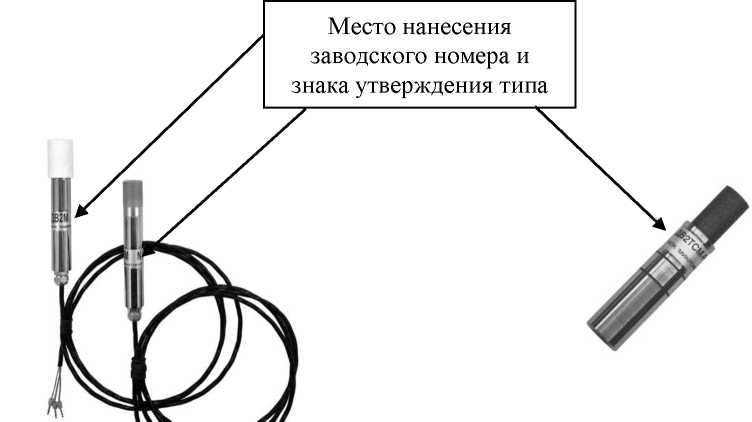

Преобразователи измерительные влажности и температуры

ДВ2

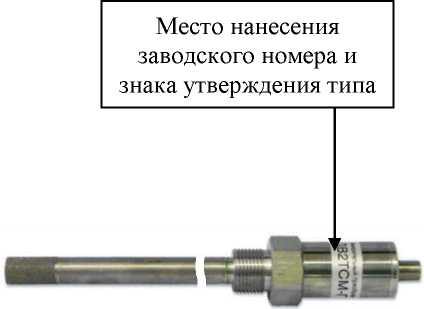

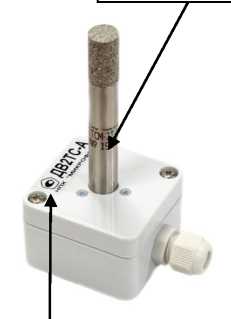

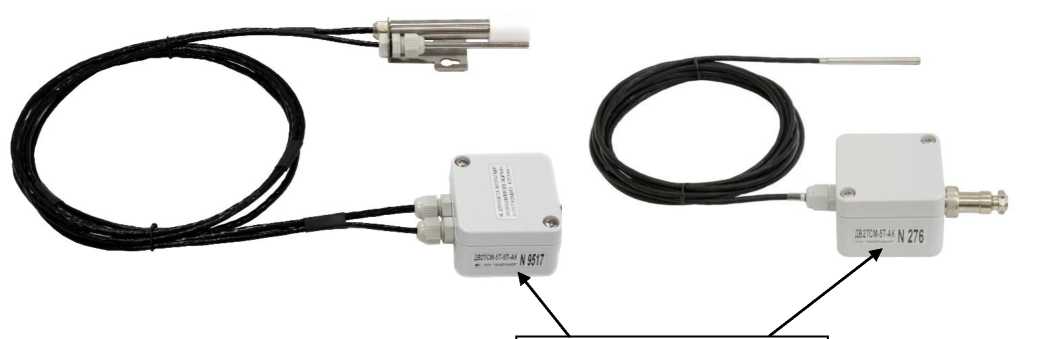

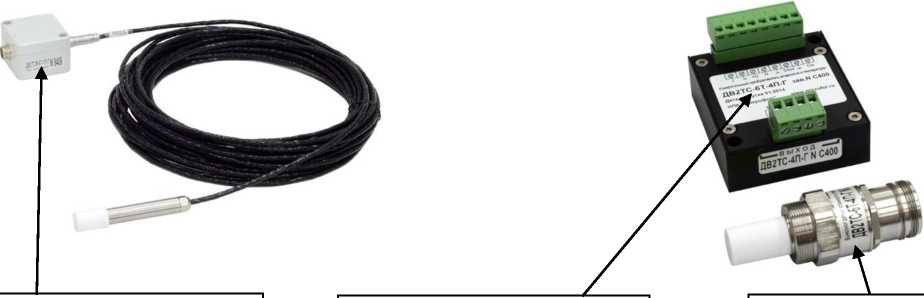

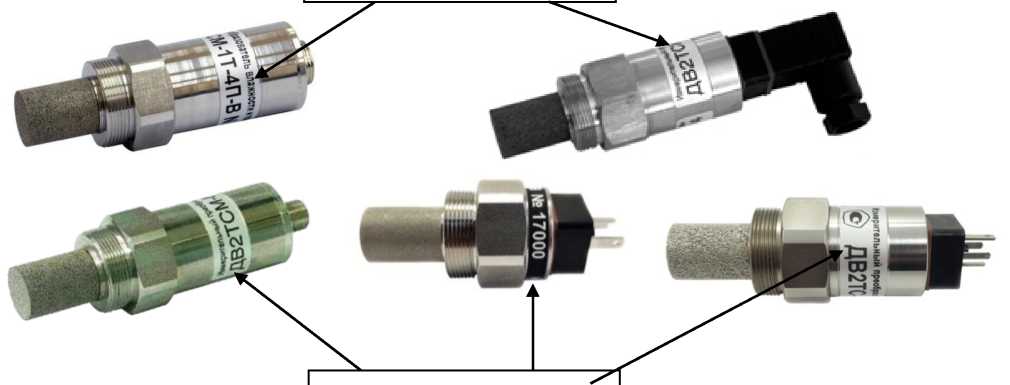

ДВ2 исполнения ДВ2ТТ20-Г зав. № 0434 в комплекте с ДВ2ТСМ-

1Т-4П-В зав. №

C603 изготовите ль ООО

НПК «МИКРОФ

ОР; ДВ2 исполнения

ДВ2ТС-1Т-

25948-11

ЦАРЯ.2553.00

4-01 МП

ЦАРЯ.2553.00 4-01 МП

(изменение 1)

22.04.

2025

Обществом с ограниченно й ответственно стью Научно-производстве нная компания «МИКРОФОР» (ООО НПК «МИКРОФО Р»), г. Москва, г. Зеленоград

Восточно

Сибирский филиал

ФГУП «ВНИИФТР

И»),

г. Иркутск

4П-В зав.

№ C655 изготовите ль АО «НТЦД»

4.

Приборы

универсальные измерительные параметров электрической сети

DM

00000112

(модифика ция DMG 611 R 6300);

00021461 (модифика ция DMG 620);

00117697 (модифика ция DMG 615);

9000244008 16 (модифика ция DMG 9000);

7500241936 11

(модифика ция DMG 7500);

9000242502 12

(модифика ция DMG 9000 D048); 7000243826

41 (модифика ция DMG 7000);

8000244525 50 (модифика

75469-19

ИЦРМ-МП-215-18

МП-НИЦЭ-

070-25

06.06.

2025

Общество с ограниченно й ответственно стью «ВАТТ ЭЛЕКТРИК» (ООО

«ВАТТ ЭЛЕКТРИК» г. Москва

ООО «НИЦ «ЭНЕРГО», г. Москва

ция DMG

8000); 00020685 (модифика ция DMG

611 R

3000); 00020887 (модифика ция DMG

611 R

0500); 00003551 (модифика ция DMG

510)




Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

15 сентября 2025 г.                                                                 ,           1977

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

измерений,

приказу,

  • 3. Распространить действие методик поверки средств

установленных   согласно приложению к настоящему на средства измерений, находящиеся в эксплуатации.

  • 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »     с_нтябр_ 2025 г. №     1 977

Лист № 1 Регистрационный № 75469-19                                         Всего листов 32

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

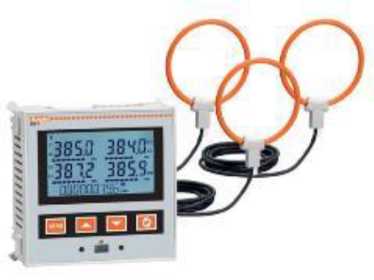

Приборы универсальные измерительные параметров электрической сети DM

Назначение средства измерений

Приборы универсальные измерительные параметров электрической сети DM (далее по тексту - приборы) предназначены для измерений силы и напряжения переменного тока, частоты переменного тока, электрической мощности переменного тока, электрической энергии, коэффициента мощности в трехфазных сетях переменного тока.

Описание средства измерений

Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее. При расчете коэффициентов гармоник используется численный метод быстрого преобразования Фурье.

Приборы подразделяются на 2 серии DMG и DMK.

Приборы состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. Приборы выполнены в пластмассовом корпусе. На передней панели приборов серии DMG расположены: жидкокристаллический дисплей (кроме модификаций DMG 900T и DMG 900T D048) и кнопки управления прибором. На боковых панелях находятся: разъемы для питания прибора, подключения измерительных цепей. Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения.

На передней панели приборов серии DMK расположены один, четыре или пять светодиодных цифровых дисплея, в зависимости от модификации, которые отображают значения измеряемых величин, кнопки управления, отверстия для зажимных винтов. На нижней, верхней и задней панели, в зависимости от модификации, расположены контактные зажимы для подключения цепей питания прибора, измерительных цепей, релейных выходов и (или) коммуникационных портов.

Приборы серии DMG выпускаются в следующих модификациях: DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG 510, DMG 600, DMG 610, DMG 611 R 0100, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300, DMG 615, DMG 620, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01,

DMG 900T D048, DMG 7000, DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048, отличающихся друг от друга техническими и метрологическими характеристиками.

Модификации DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 510, DMG 610 отличаются наличием встроенного интерфейсного порта RS485. Модификации DMG 300, DMG 300 L01, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900 отличаются количеством и типом подключаемых модулей

Лист № 2 Всего листов 32 расширения. Модули расширения применяются для увеличения количества входов/выходов (цифровых, аналоговых или релейных), а также для добавления в приборы интерфейсов связи и памяти.

Модификации DMG 600, DMG 610, DMG 615, DMG 620 могут использоваться совместно с модулями расширения EXP10 00, EXP10 01, EXP10 02, EXP10 03, EXP10 08, EXP10 10, EXP10 11, EXP10 12, EXP10 13. Разъемы для подключения модулей расширения расположены на задней панели приборов. Приборы модификации DMG 300 могут использоваться совместно с модулями расширения EXM10 10, EXM10 11, EXM10 12, EXM10

  • 13, EXM10 00, EXM10 01, EXM10 02, EXM10 20 и EXM10 30. Разъемы для подключения модулей расширения расположены на правой боковой панели приборов. Приборы модификаций DMG 700, DMG 800, DMG 900 могут использоваться совместно с модулями расширения EXP10 10, EXP10 11, EXP10 12, EXP10 13, EXP10 14, EXP10 15, EXP10 00, EXP10 01, EXP10 02, EXP10 03, EXP10 04, EXP10 05, EXP10 08, ЕХР10 30. Приборы модификаций DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048 могут использоваться совместно с модулем расширения EXP10 31. Разъемы для подключения модулей расширения расположены на задней панели приборов.

Модификации DMG 611 R 0100, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300 предназначены для использования совместно с катушками Роговского.

Модификации DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048 могут использоваться совместно с модулями расширения EXS00 00, EXP10 10, EXP10 11, EXP10 12, EXP10 13, EXP10 14, EXP10 15, EXP10 00, EXP10 01, EXР10 02, EXP10 03, EXP10 04, EXP10 05, EXP10 08.

Наличие в наименовании модификации буквенно-числовых символов означает:

  • - «L01»: наличие интегрированного в интерфейс русского языка;

  • - «R 0100», «R 0500», «R 3000», «R 6300»: использование совместно с катушками Роговского;

  • - «T»: отсутствие дисплея;

  • - «RD»: выносной дисплей c кабелем для подсоединения DMG 900T;

  • - «D048»: наличие напряжения питания постоянного тока от 12 до 48 В;

  • - «M3 ... 01»: модификация в корпусе M3N, для переносных устройств со встроенным USB-портом, без внешних проводов.

Приборы серии DMK выпускаются в следующих модификациях: DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 20, DMK 22, DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1, отличающихся друг от друга техническими и метрологическими характеристиками.

Буквенно-числовой символ «R1» означает наличие релейного выхода для контрольных и защитных функций.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

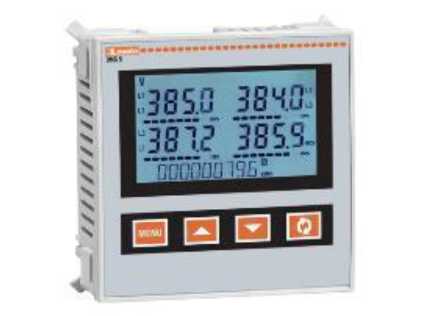

Общий вид приборов серии DMG с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунках 1-13. Способ ограничения доступа к местам настройки (регулировки) - пломбирование разъемов подключения измерительных цепей. Примеры схемы пломбирования от несанкционированного доступа представлены на рисунке

  • 14. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.

Общий вид приборов серии DMK с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунках 15-34. Пломбирование мест настройки (регулировки) приборов не предусмотрено. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.

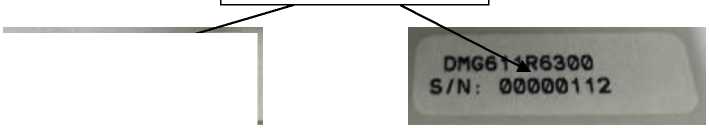

Места нанесения серийного номера представлены на рисунке 35.

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид приборов серии DMG модификаций DMG 200,

DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01

Рисунок 1 - Общий вид приборов серии DMG

модификаций DMG 100, DMG 110

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 3 - Общий вид приборов серии DMG модификаций DMG 700,

DMG 700 L01, DMG 800, DMG 800 L01,

DMG 800 D048

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 4 - Общий вид приборов серии

DMG модификаций DMG 900,

DMG 900 L01, DMG 900 D048

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 5 - Общий вид приборов серии

DMG модификации DMG M3 900 01

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 6 - Общий вид приборов серии DMG модификаций DMG 900T, DMG 900T D048

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 7 - Общий вид приборов серии

DMG модификации DMG 900RD

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 8 - Общий вид приборов серии

DMG модификаций DMG 600, DMG 610

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 9 - Общий вид приборов серии DMG модификации DMG 611 R 0100

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 10 - Общий вид приборов серии

DMG модификаций DMG 7000, DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 11 - Общий вид приборов серии

DMG модификаций DMG 600, DMG 610,

DMG 611 R 0100, DMG 615, DMG 620

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 12 - Общий вид приборов серии

DMG модификаций DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 13 - Общий вид приборов серии DMG модификаций DMG 510

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

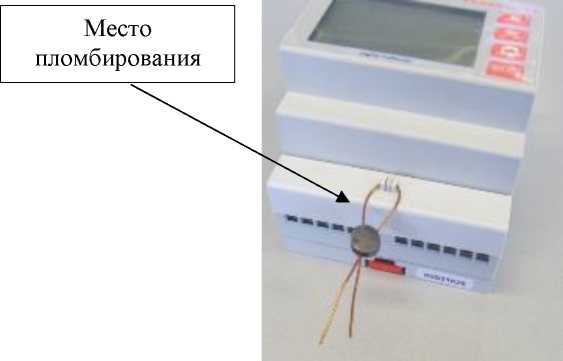

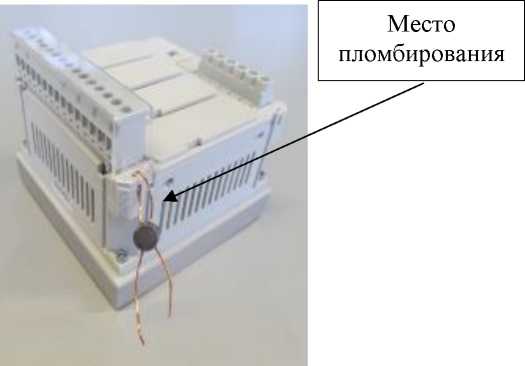

Рисунок 14 - Примеры схемы пломбирования от несанкционированного доступа приборов серии DMG в зависимости от расположения разъемов подключения измерительных цепей

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

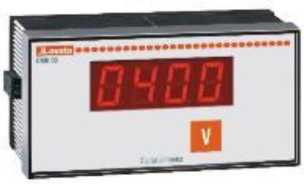

Рисунок 15 - Общий вид приборов серии

DMK модификаций DMK 00, DMK 00 R1,

DMK 01, DMK 01 R1, DMK 02, DMK 03,

DMK 03 R1, DMK 04, DMK 04 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

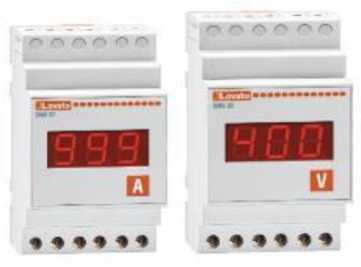

Рисунок 16 - Общий вид приборов серии

DMK модификаций DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 17 - Общий вид приборов серии

DMK модификации DMK 16

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 18 - Общий вид приборов серии

DMK модификаций DMK 20, DMK 22

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 19 - Общий вид приборов серии

DMK модификации DMK 16 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 20 - Общий вид приборов серии

DMK модификации DMK 80

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 21 - Общий вид приборов серии

DMK модификации DMK 80 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 22 - Общий вид приборов серии

DMK модификации DMK 81

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 23 - Общий вид приборов серии

DMK модификации DMK 81 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 24 - Общий вид приборов серии

DMK модификации DMK 82

стал1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru иг
Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 26 - Общий вид приборов серии

DMK модификации DMK 83 R1

Рисунок 25 - Общий вид приборов серии

DMK модификации DMK 83

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 28 - Общий вид приборов серии

DMK модификации DMK 84 R1

Рисунок 27 - Общий вид приборов серии

DMK модификации DMK 84

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 29 - Общий вид приборов серии

DMK модификации DMK 70

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 30 - Общий вид приборов серии

DMK модификации DMK 70 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 31 - Общий вид приборов серии

DMK модификации DMK 71

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 32 - Общий вид приборов серии

DMK модификации DMK 71 R1

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 33 - Общий вид приборов серии

DMK модификации DMK 75

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 34 - Общий вид приборов серии

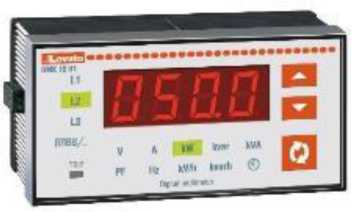

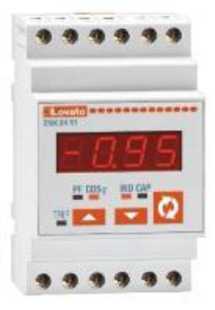

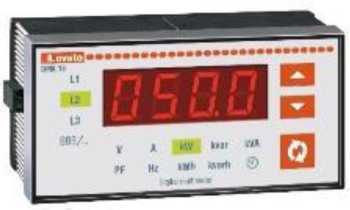

DMK модификации DMK 75 R1

Место нанесения серийного номера

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

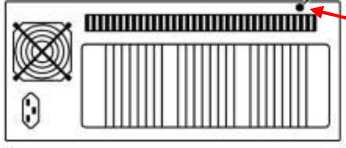

Рисунок 35 - Места нанесения серийного номера

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Программное обеспечение

Приборы серии DMG имеют встроенное программное обеспечение (далее по тексту -ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Нормирование метрологических характеристик приборов серии DMG проведено с учетом влияния ПО.

Идентификационные данные ПО приборов серии DMG приведены в таблицах 1-2.

Приборы серии DMK имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования приборов и управления интерфейсов. Оно реализовано аппаратно и является метрологически значимым.

Внешнее ПО DMKSW, устанавливаемое на персональный компьютер, позволяет сконфигурировать приборы, регистрировать и сохранять результаты измерений и является метрологически не значимым.

Идентификационные данные ПО приборов серии DMK приведены в таблице 3.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО приборов модификации DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG 510, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

Идентификационные данные (признаки)

Модификация прибора

DMG 1001,

DMG 1102

DMG 200,

DMG 200 L01,

DMG 210,

DMG 210 L01

DMG 300,

DMG 300 L01

DMG 510,

DMG 6003,

DMG 6104

DMG 611 R 01004

DMG 700,

DMG 700 L01

DMG 800,

DMG 800 L01,

DMG 800 D048

DMG 900, DMG 900T,

DMG 900 L01,

DMG 900 D048,

DMG M3 900 01, DMG 900T D048

Значение

Наименование ПО

DMG

100SW

DMG

200SW

DMG

300SW

DMG

600SW

DMG

700SW

DMG

800SW

DMG

900SW

Идентификационное наименование ПО

Wm

2B0214

Wml

06C0208

Wm

206C0208

Wm

1A0413

Wm

106A0208

Wm

207A0208

Wml 04B0208

Номер версии (идентификационный номер) ПО

212

6.2

6.2

13, 24

6.1

7.3

4.3

Цифровой идентификатор ПО

0X21EBF641,

0x221D4172

0X0FD68B02

0xD38D8801

0x20AF8073,

0x1FF62484

0xCB30B401

0xB2005601

0xBFFB8A02

Алгоритм вычисления цифрового идентификатора ПО

SUM32

SUM32

SUM32

SUM32

SUM32

SUM32

SUM32

Примечания: 1, 2, 3, 4 - обозначена прослеживаемость модификаций приборов и идентификационных данных ПО

Таблица 2 - Идентификационные данные ПО приборов модификации DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300, DMG 615, DMG 620, DMG 7000, DMG 7500, DMG 8000, DMG 9000

Идентификационные данные (признаки)

Модификация прибора

DMG611R0500,

DMG611R3000,

DMG611R6300

DMG615

DMG620

DMG7000

DMG7500

DMG8000

DMG9000, DMG 9000 D048

Значение

Наименование ПО

DMG

100SW

DMG

200SW

DMG

300SW

DMG

600SW

DMG

700SW

DMG

800SW

DMG

900SW

Идентификационное наименование ПО

Wm1A0917

Wm1A0413

Wm2F0519

Wm2B0519

Wm3B0519

Wm4B0519

Wm5B0519

Номер версии (идентификационный номер) ПО

4

3

3

8

8

8

8

Цифровой идентификатор ПО

31922089

32745089

31976924

333431973

333274163

268011241

268156668

Алгоритм вычисления цифрового идентификатора ПО

SUM32

SUM32

SUM32

SUM32

SUM32

SUM32

SUM32

Таблица 3 - Идентификационные данные ПО приборов серии DMK

Идентификационные данные (признаки)

Значение

Внешнее

Встроенное

Идентификационное наименование ПО

DMKSW

Wm206C0208

Номер версии (идентификационный номер) ПО

6.2

4.3

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 4-19.

Таблица 4 - Метрологические характеристики приборов серии DMG

Измеряемая

характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Среднеквадратическое значение междуфазного напряжения переменного тока Umпри частоте переменного тока 50 Гц

DMG 100, DMG 110, DMG 600, DMG 610, DMG 611 R 0100,

от 50 до 720 В

±(0,005-D + 0,5 е.м.р.) (Д)

Номинальное

значение

ином.мф = 600 В

DMG 611 R 0500, DMG 611

R 3000, DMG 611 R 6300

±(0,005<D + 0,5 е.м.р.) (Д)

DMG 615, DMG 620

±(0,002<D + 0,5 е.м.р.) (Д)

DMG 510

от 50 до 576 В

±(0,005<D + 0,5 е.м.р.) (Д)

Номинальное

значение

ином.мф = 480 В

DMG 200, DMG 200 L01,

DMG 210, DMG 210 L01,

DMG 700, DMG 700 L01

от 20 до 830 В

±(0,005-D + 0,5 е.м.р.) (Д)

Номинальное

значение

ином.мф = 690 В

DMG 300, DMG 300 L01,

DMG 800, DMG 800 L01, DMG 800 D048, DMG 900,

DMG 900T, DMG 900RD,

DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 20 до 830 В

±(0,002-D + 0,5 е.м.р.) (Д)

Номинальное

значение

ином.мф = 690 В

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000 D048

от 40 до 830 В

±(0,002<D + 0,5 е.м.р.) (Д)

Номинальное

значение

ином.мф = 600 В

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Среднеквадратическое значение фазного напряжения переменного тока Uпри частоте переменного тока 50 Гц

DMG 100, DMG 110, DMG 200, DMG 600, DMG 610, DMG 611 R 0100

от 29 до 415 В

±(0,005-D + 0,5 е.м.р.) (Д)

Номинальное

значение

ином.ф = 346 В

DMG 611 R 0500, DMG 611

R 3000, DMG 611 R 6300

от 30 до 360 В

±(0,005<D + 0,5 е.м.р.) (Д)

Номинальное значение

Uном.ф = 300 В

DMG 615, DMG 620

±(0,002<D + 0,5 е.м.р.) (Д)

DMG 510

от 30 до 330 В

±(0,005<D + 0,5 е.м.р.) (Д)

Номинальное значение

Uном.ф = 277 В

DMG 300, DMG 300 L01,

DMG 200 L01, DMG 210,

DMG 210 L01, DMG 700,

DMG 700 L01

от 10 до 480 В

±(0,005-D + 0,5 е.м.р.) (Д)

Номинальное значение ином.ф = 400 В

DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 10 до 480 В

±(0,002-D + 0,5 е.м.р.) (Д)

Номинальное значение ином.ф = 400 В

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000 D048

от 5 до 480 В

±(0,002<D + 0,5 е.м.р.) (Д)

Номинальное значение ином.ф = 347 В

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Среднеквадратическое значение силы переменного тока I при частоте переменного тока 50 Гц

DMG 100, DMG 110

от 0,025^Мк до 6^Мк А от 0,025^Мк до 1,2^Мк А

±(0,005-D + 0,5 е.м.р.) (Д)

Номинальное значение 1ном 1; 5 А

DMG 600, DMG 610, DMG 611 R 0100

от 0,025^Мк до 6^Мк А от 0,025^Мк до 1,2-Мк А

DMG 615, DMG 620

от 0,025^Мк до 6^Мк А от 0,025^Мк до 1,2<Мк А

±(0,002<D + 0,5 е.м.р.) (Д)

DMG 200, DMG 200 L01,

DMG 210, DMG 210 L01,

DMG 700, DMG 700 L01

от 0,010^Мк до 6^Мк А

±(0,005<D + 0,5 е.м.р.) (Д)

Номинальное значение 1ном = 5 А

DMG 510

от 0,0ЬМк до 1,1-Мк А от 0,0ЬМк до 6^Мк А

±(0,005-D + 0,5 е.м.р.) (Д)

Номинальное значение 1ном = 1; 5 А

DMG 300, DMG 300 L01

от 0,010^Мк до 6^Мк А от 0,010^Мк до 1,2-Мк А

±(0,002-D + 0,5 е.м.р.) (Д)

Номинальное значение 1ном = 1; 5 А

DMG 800, DMG 800 L01, DMG 800 D048

от 0,005^Мк до 6^Мк А от 0,001-Мк до 1,2-Мк А

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01,

DMG 900T D048

от 0,010^Мк до 10^Мк А от 0,002^Мк до 1,2-Мк А

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000 D048

от 0,004^Мк до 6^Мк А от 0,004^Мк до 1,2-Мк А

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Частота переменного тока f

DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 300, DMG 300 L01, DMG 510,

DMG 600, DMG 610, DMG

611 R 0100, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300, DMG 615, DMG 620, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 45 до 66 Гц

±0,05 % (6)

-

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000 D048

±0,02 % (6)

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01,

DMG 900T D048

от 360 до 440 Гц

±0,05 % (6)

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000 D048

±0,02 % (6)

Измеряемая характеристика

Модификация прибора

Диапазон измерений

ПреДелы Допускаемой абсолютаой (Д), отаосигельной (6) или привеДенной к Диапазону измерений (у) погрешности измерений физической величины

Примечание

Активная электрическая мощность P

DMG 300, DMG 300 L01,

DMG 800, DMG 800 L01,

DMG 800 D048

OT 0,1 'Zhom'0,1' Uhom

ДО Мк^/ном^ Uhom

±0,5 % (у)

-

DMG 510, DMG 615, DMG 620, DMG 7000, DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

OT 0,1 'Zhom'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 100, DMG 110

OT 0,1 'Zhom'0,1' Uhom

ДО Мк^/ном^ Uhom

±1 % (Y)

DMG 600, DMG 610, DMG 611R0100

OT 0,1 'Zhom'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 200, DMG 200 L01,

DMG 210, DMG 210 L01,

DMG 700, DMG 700 L01

OT 0,1 'Zhom'0,1' Uhom

ДО Мк^/ном^ Uhom

Измеряемая характеристика

Модификация прибора

Диапазон измерений

ПреДелы Допускаемой абсолюТной (Д), ОТносиТельной (6) или привеДенной к Диапазону измерений (у) погрешности измерений физической величины

Примечание

Реактивная электрическая мощность Q

DMG 300, DMG 300 L01,

DMG 800, DMG 800 L01,

DMG 800 D048

ОТ 0,1 -7ном-0,1- Uhom

ДО Мк^/ном^ Uhom

±0,5 % (у)

-

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01,

DMG 900T D048

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 100, DMG 110

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

±1 % (Y)

DMG 600, DMG 610, DMG 611R0100

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 200, DMG 200 L01,

DMG 210, DMG 210 L01,

DMG 700, DMG 700 L01

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000 D048

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

Измеряемая характеристика

Модификация прибора

Диапазон измерений

ПреДелы Допускаемой абсолюТной (Д), ОТносиТельной (6) или привеДенной к Диапазону измерений (у) погрешности измерений физической величины

Примечание

Полная электрическая мощность S

DMG 300, DMG 300 L01,

DMG 800, DMG 800 L01,

DMG 800 D048

ОТ 0,1 -7ном-0,1- Uhom

ДО Мк^/ном^ Uhom

±0,5 % (у)

-

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01,

DMG 900T D048

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 100, DMG 110

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

±1 % (Y)

DMG 600, DMG 610, DMG 611 R 0100

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

DMG 200, DMG 200 L01,

DMG 210, DMG 210 L01,

DMG 700, DMG 700 L01

ОТ 0,1 '/ном'0,1' Uhom

ДО Мк^/ном^ Uhom

Активная электрическая энергия

WA

DMG 100, DMG 110, DMG

200, DMG 200 L01, DMG

210, DMG 210, DMG 510, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG

700 L01

Для приборов класса ТочносТи* 1 в сооТвеТсТвии с Таблицами 5, 6

Для приборов класса ТочносТи* 1 в сооТвеТсТвии с Таблицами 5, 6

-

DMG 300, DMG 300 L01, DMG 615, DMG 620, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048, DMG 7000, DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048

Для приборов класса ТочносТи* 0,5S в сооТвеТсТвии с Таблицами 7, 8

Для приборов класса ТочносТи* 0,5S в сооТвеТсТвии с Таблицами 7, 8

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Реактивная электрическая энергия р

DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 300, DMG 300 L01, DMG 510,

DMG 600, DMG 610, DMG 611 R 0100, DMG 615, DMG

620, DMG 700, DMG 700

L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

для приборов класса точности1 2 в соответствии

с таблицами 9, 10

для приборов класса точности1 2 в соответствии с таблицами 9, 10

-

DMG 7000, DMG 7500, DMG

8000, DMG 9000, DMG 9000

D048

для приборов класса точности1 1 в соответствии с таблицами 11, 12

для приборов класса точности1 1 в соответствии с таблицами 11, 12

Коэффициент мощности

DMG 300, DMG 300 L01,

DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD,

DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 0 до 1

±0,5 % (у)

-

Таблица 5 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1)

при симметричной трехфазной нагрузке приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,027ном Ii < 0,057ном

ином

1

±1,5

0,057ном Ii < Imax

±1,0

0,057ном Ii < 0,107ном

0,50 (при индуктивной нагрузке)

±1,5

0,80 (при емкостной нагрузке)

0,107ном Ii < Imax

0,50 (при индуктивной нагрузке)

±1,0

0,80 (при емкостной нагрузке)

Таблица 6 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1)

при однофазной нагрузке и симметрии многофазных . напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,057ном Ii < Imax

ином

1

±2,0

0,107ном Ii < Imax

0,50 (при индуктивной нагрузке)

±2,0

Таблица 7 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 0,5S)

при симметричной трехфазной нагрузке приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,017ном Ii < 0,05\1ном

ином

1,00

±1,0

0,05‘1номIi Imax

±0,5

0,02\1номIi < 0,107ном

0,50 (при индуктивной нагрузке)

±1,0

0,80 (при емкостной нагрузке)

0,107ном Ii Imax

0,50 (при индуктивной нагрузке)

±0,6

0,80 (при емкостной нагрузке)

Таблица 8 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 0,5S)

при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,05^/ном < li < Imax

ином

1,00

±0,6

0,10-1ном < li < Imax

0,50 (при индуктивной нагрузке)

±1,0

Таблица 9 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2)

при симметричной трехфазной нагрузке приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,027ном < li < 0,057ном

ином

1,00

±2,5

0,057ном < li < Imax

±2,0

0,057ном < li < 0,107ном

0,50

±2,5

0,10-1ном < li < Imax

±2,0

0,107ном < li < Imax

0,25

±2,5

Таблица 10 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2)

при однофазной нагрузке и симметрии многофазных . напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,057ном < li < Imax

ином

1,00

±3,0

0,10-1ном < li < Imax

0,50 (при индуктивной нагрузке)

±3,0

Таблица 11 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 1) при симметричной трехфазной нагрузке приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,027ном < Ii < 0,057ном

ином

1,00

±1,5

0,057ном < Ii < Imax

±1,0

0,057ном < Ii < 0,107ном

0,50

±1,5

0,107ном < Ii < Imax

±1,0

0,107ном < Ii < Imax

0,25

±1,5

Таблица 12 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 1) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,057ном < Ii < Imax

ином

1,00

±1,5

0,107ном < Ii < Imax

0,50 (при индуктивной нагрузке)

±1,5

Таблица 13 - Метрологические характеристики приборов модификаций DMG 611 R 0100 при использовании катушки Роговского

Наименование характеристики

Значение

Диапазон измерений силы переменного тока при частоте переменного тока 50 Гц при использовании катушки Роговского, А, для модификации:

- DMG 611 R 0100

от 10 до 100

Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте переменного тока 50 Гц при использовании катушки Роговского, %

±0,5

Таблица 14 - Метрологические характеристики приборов модификаций DMK 20, DMK 22

Наименование характеристики

Значение

Диапазон измерений среднеквадратических значений фазного/междуфазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В

от 30 до 480/от 60 до 830

Номинальное фазное/междуфазное напряжение переменного тока ином, В

400/690

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений фазного/междуфазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, %

±(0,0025\D + 1 е.м.р.)

Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А

от 0,05 до 6

Номинальное значение силы переменного тока /ном, А

1; 5

Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, %

±(0,0025\D + 1 е.м.р.)

Диапазон измерений активной электрической энергии

для приборов класса точности* 2 в соответствии с таблицами 15, 16

Пределы допускаемой относительной погрешности измерений активной электрической энергии

для приборов класса точности* 2 в соответствии с таблицами 15, 16

* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

  • - D - диапазон измерений физической величины;

  • - е.м.р. - значение единицы младшего разряда измеряемой физической величины.

Таблица 15 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 2) при симметричной трехфазной нагрузке приборов модификаций DМК 20, DМК 22, DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DМК 75, DMK 75 R1

Значение силы переменного тока /i, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,02^/ном < Ii < 0,057ном

ином

1,00

±2,5

0,05^/ном < Ii < Imax

±2,0

0,057ном < Ii < 0,10-1ном

0,50 (при индуктивной нагрузке)

±2,5

0,80 (при емкостной нагрузке)

0,10-1ном < Ii < Imax

0,50 (при индуктивной нагрузке)

±2,0

0,80 (при емкостной нагрузке)

Таблица 16 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 2) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов модификаций DМК 20,

DMK 22, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,05^/ном < li < Imax

ином

1,00

±3,0

0,10-1ном < li < Imax

0,50 (при индуктивной нагрузке)

±3,0

Таблица 17 - Метрологические характеристики приборов модификаций DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1

Наименование характеристики

Значение

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

от 15 до 660

Номинальное фазное напряжение переменного тока ином, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

600

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

±(0,0025\D + 1 е.м.р.)

Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

±1 е.м.р.

Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

от 0,05 до 5,75

Номинальное значение силы переменного тока 1ном, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

5

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

±(0,005^D + 1 е.м.р.)

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, А, для модификаций DМК 01, DМК 01 R1, DМК 02, DМК 81, DМК 81 R1, DМК 82

±1 е.м.р.

Диапазон измерений частоты переменного тока, Гц, для модификаций DМК 03, DМК 03 R1, DМК 83, DМК 83 R1

от 50 до 60

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц, для модификаций DМК 03, DМК 03 R1, DМК 83, DМК 83 R1

±1 е.м.р.

Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, Гц, для модификаций DМК 03, DMK 03 R1, DMK 83, 1)МК 83 R1

±1 е.м.р.

Диапазон измерений коэффициента мощности, для модификаций DМК 04, DМК 04 R1, DМК 84, DМК 84 R1

от 0 до 1

Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности для модификаций DMK 04, DMK 04 R1, 1)МК 84, DМК 84 R1

±(0,0bD +1 е.м.р.)

Пределы допускаемой дополнительной абсолютной погрешности измерений коэффициента мощности, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, для модификаций DМК 04, DMK 04 R1, DMK 84, DVIR 84 R1

±1 е.м.р.

Принятые обозначения:

  • - D - диапазон измерений физической величины;

  • - е.м.р. - значение единицы младшего разряда измеряемой физической величины.

Таблица 18 - Метрологические характеристики приборов модификаций DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1

Наименование характеристики

Значение

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В:

  • - для модификаций DMK 10, DMK 10 R1, DMK 70, DMK 70 R1

  • - для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

от 15 до 660 от 35 до 660

Номинальное фазное напряжение переменного тока ином, В, для модификаций DMK 10, DMK 10 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 75, DMK 75 R1

600

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 10, DMK 10 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 75, DMK 75 R1

±(0,0025\D + 1 е.м.р.)

Наименование характеристики

Значение

Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1

от 0,05 до 5,75

Номинальное значение силы переменного тока /ном, А, для модификаций DМК 11, DМК 11 R1, DМК 15, DМК 15 R1, DMK 16, DMK 16 R1, DМК 71, 1)МК 71 R1, 1)МК 75, DМК 75 R1

5

Пределы допускаемой абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DМК11, DМК 11 R1, DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 71, DMK 71 R1, 1)МК 75, DМК 75 R1

±(0,005^D + 1 е.м.р.)

Диапазон измерений частоты переменного тока, Гц, для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, DMK 75 R1

от 50 до 60

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц, для модификаций DMK 15, DMK 15 R1, 1)МК 16, DMK 16 R1, DМК 75, 1)МК 75 R1

±1 е.м.р.

Диапазон измерений активной электрической мощности, Вт, для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, DМК 75 R1

от 0,1 '/ном'0,1' ином до Мк /ном Uном

Пределы допускаемой абсолютной погрешности измерений активной электрической мощности, Вт, для модификаций 1)МК 15, 1)МК 15 R1, DМК 16, DMK 16 R1, DМК 75, 1)МК 75 R1

±(0,01\D + 1 е.м.р.)

Диапазон измерений реактивной электрической мощности, вар, для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, 1)МК 75 R1

от 0,1 '/ном'0,1' ином до Мк /ном Uном

Пределы допускаемой абсолютной погрешности измерений реактивной электрической мощности, вар, для модификаций 1)МК 15, 1)МК 15 R1, DМК 16, DMK 16 R1, 1)МК 75, DМК 75 R1

±(0,01\D + 1 е.м.р.)

Диапазон измерений полной электрической мощности, В^А, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

от 0,1 '/ном'0,1' ином до Мк /ном Uном

Пределы допускаемой абсолютной погрешности измерений полной электрической мощности, В^А, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

±(0,01\D + 1 е.м.р.)

Диапазон измерений активной электрической энергии для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

для приборов класса точности* 2 в соответствии с таблицами 15, 16

Пределы допускаемой относительной погрешности измерений активной электрической энергии для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

для приборов класса точности* 2 в соответствии с таблицами 15, 16

Наименование характеристики

Значение

* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

  • - D - диапазон измерений физической величины;

  • - е.м.р. - значение единицы младшего разряда измеряемой физической величины;

  • - Мк - масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номинальным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.

Таблица 19 - Технические характеристики приборов серии DMG

Наименование характеристики

Значение характеристики

Габаритные размеры (длина х ширина х высота), мм, не более, для модификации:

- DMG 100, DMG 110

90 х 72 х 63

- DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01

106 х 72 х 63

- DMG 510, DMG 600, DMG 610, DMG 611 R 0100, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300,

96 х 96 х 74

DMG 615, DMG 620

- DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900 L01, DMG 900

D048, DMG M3 900 01, DMG 900T D048, DMG 900RD

96 х 96 х 80

- DMG 900T

100 х 116 х 90

- DMG 7000, DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048

118 х 96 х 62

Масса, кг, не более, для модификации:

- DMG 100, DMG 110

0,300

- DMG 200, DMG 200 L01

0,294

- DMG 210, DMG 210 L01

0,300

- DMG 300, DMG 300 L01

0,315

- DMG 510, DMG 600, DMG 610, DMG 611 R 0100, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R

6300, DMG 615, DMG 620

0,350

- DMG 700, DMG 700 L01, DMG 800, DMG 800 L01

0,510

- DMG 800 D048

0,520

- DMG 900, DMG 900 L01

0,566

- DMG 900 D048

0,580

- DMG M3 900 01

0,640

- DMG 900T

0,570

- DMG 900T D048

0,590

- DMG 900RD

0,396

- DMG 7000, DMG 7500, DMG 8000, DMG 9000, DMG 9000 D048

0,412

Наименование характеристики

Значение характеристики

Параметры питания постоянного тока:

- напряжение постоянного тока, В, для модификации:

- DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 900, DMG 900 L01, DMG M3 900 01, DMG 900T, DMG 900RD, DMG 7000, DMG 7500, DMG 8000, DMG 9000

от 110 до 250

- DMG 510, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300, DMG 615, DMG 620

от 120 до 250

- DMG 800 D048, DMG 900 D048, DMG 900T D048

12; 24; 48

- DMG 9000 D048

от 12 до 48

Параметры питания переменного тока:

- напряжение переменного тока частотой от 50 до 60 Гц, В, для модификации:

- DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG 7000, DMG 7500, DMG 8000, DMG 9000

от 100 до 240

- DMG 510, DMG 600, DMG 610, DMG 611 R 0100, DMG 611 R 0500, DMG 611 R 3000, DMG 611 R 6300, DMG 615, DMG 620, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048

от 100 до 440

- DMG 900, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T, DMG 900T D048, DMG 900RD

от 110 до 440

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +60

- относительная влажность, %, не более

80

Таблица 20 - Технические характеристики модулей расширения, используемых с приборами серии DMG

Тип модуля

Масса, кг, не более

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

EXM10 00

0,13

58

35,8

90

EXM10 01

0,13

58

35,8

90

EXM10 02

0,13

58

35,8

90

EXM10 10

0,139

58

35,8

90

EXM10 11

0,13

58

35,8

90

EXM10 12

0,139

58

35,8

90

EXM10 13

0,145

58

35,8

90

EXM10 20

0,139

58

35,8

90

EXM10 30

0,145

58

35,8

90

EXP10 00

0,060

38,2

22

64,5

EXP10 01

0,054

38,2

22

64,5

EXP10 02

0,058

38,2

22

64,5

EXP10 03

0,050

38,2

22

64,5

Тип модуля

Масса, кг, не более

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

EXP10 04

0,056

38,2

22

64,5

EXP10 05

0,064

38,2

22

64,5

EXP10 08

0,080

38,2

22

64,5

EXP10 10

0,060

38,2

22

64,5

EXP10 11

0,040

38,2

22

64,5

EXP10 12

0,050

38,2

22

64,5

EXP10 13

0,060

38,2

22

64,5

EXP10 14

0,080

38,2

22

64,5

EXP10 15

0,080

46,5

22

64,5

EXP10 30

0,050

38,2

22

64,5

EXP1031

0,060

38,2

22

64,5

Таблица 21 - Технические характеристики приборов серии DMK

Наименование характеристики

Значение характеристики

Габаритные размеры (длина х ширина х высота), мм, не более, для модификации:

- DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1

96 х 48 х 114

- DMK 20, DMK 22

96 х 96 х 82

- DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1

106 х 54 х 64

Масса, кг, не более, для модификации:

- DMK 00, DMK 01, DMK 02, DMK 03, DMK 04

0,290

- DMK 00 R1, DMK 01 R1, DMK 03 R1, DMK 04 R1

0,323

- DMK 10

0,297

- DMK 10 R1

0,330

- DMK 11

0,292

- DMK 11 R1

0,336

- DMK 15

0,332

- DMK 15 R1, DMK 16, DMK 16 R1

0,350

- DMK 20

0,434

- DMK 22

0,477

- DMK 70

0,233

- DMK 70 R1

0,264

Наименование характеристики

Значение характеристики

- DMK 71

0,241

- DMK 80, DMK 81

0,237

- DMK 80 R1, DMK 81 R1, DMK 83 R1

0,268

- DMK 82

0,241

- DMK 83

0,237

- DMK 84 R1, DMK 71 R1

0,272

- DMK 75

0,271

- DMK 75 R1

0,280

Параметры питания переменного тока:

- напряжение переменного тока частотой от 45 до 65 Гц, В, для модификации:

- DMK 20, DMK 22

от 208 до 240

- DMK 00, DMK 00 R1, 1)МК 01, DМК 01 R1, 1)МК 02, DМК 03, 1)МК 03 R1, 1)МК 04, DМК 04 R1,

от 220 до 240

DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK

24*

70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DМК 80, 1)МК 80 R1, 1)МК 81, DМК 81 R1, DМК 82,

от 110 до 127*

DMK 83, DMK 83 R1, DМК 84, 1)МК 84 R1

от 380 до 415*

Нормальные условия измерений для модификаций DМК 00, DМК 00 R1, DМК 01, DМК 01 R1, DМК 02, DMK 03, DMK 03 R1, DМК 04, 1)МК 04 R1, 1)МК 80, DМК 80 R1, DМК 81, 1)МК 81 R1, 1)МК 82, DМК 83, DMK 83 R1, DMK 84, 1)МК 84 R1:

- температура окружающего воздуха, °С

от +22 до +24

- относительная влажность, %

от 30 до 60

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +60

- относительная влажность, %, не более

90

* - по специальному заказу.

Таблица 22 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

265000

Средняя наработка на отказ, ч

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус приборов в виде наклейки со стойким к истиранию покрытием или методом трафаретной печати со слоем защитного покрытия.

Комплектность средства измерений

аблица 23 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечания

Прибор универсальный измерительный параметров электрической сети DM

-

1 шт.

модификация в соответствии с заказом

Модули расширения

-

-

по заказу для приборов серии DMG

Комплект ответных разъемов

-

1 компл.

для приборов модификаций DMK 20, DMK 22

Элементы крепления на щите

-

1 компл.

для приборов модификаций DMK 20, DMK 22

Катушка Роговского

-

1 шт.

для приборов модификации DMG 611 R 0100

Паспорт

-

1 экз.

-

Упаковочная коробка

-

1 шт.

-

Программное обеспечение

-

1 экз.

по заказу

Методика поверки

-

1 экз.

-

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение прибора» документа «Приборы универсальные измерительные параметров электрической сети DM. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1 •106 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

«Единые технические и метрологические требования приборы универсальные измерительные параметров электрической сети DM. Стандарт предприятия»

Изготовитель

«Lovato Electric S.p.A.»

Адрес: 24020 Gorle (Bergamo) Via Don E. Mazza, 12, Italy

Телефон: + 39 035 4282400

E-mail: info@LovatoElectric.com

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: (495) 278-02-48

Web-сайт: www.ic-rm.ru

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18 ноября 2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

1977

от «бб »   ссссСр, 2025 г. №

Лист № 1 Регистрационный № 76060-19                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные ВВЭ

Назначение средства измерений

Весы вагонные ВВЭ (далее - весы) предназначены для измерений массы железнодорожных транспортных средств путем:

  • - поосного, потележечного взвешивания в движении;

  • - повагонного взвешивания в движении и, если применимо, в статическом режиме.

Описание средства измерений

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести или динамическая сила от осей железнодорожного транспортного средства, вызывают упругую деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением измеряемой величины.

Результаты измерений отображаются в визуальной форме на дисплее весов, а также могут быть сохранены в запоминающем устройстве и/или переданы через цифровой интерфейс на внешние устройства.

Весы состоят из грузоприемного устройства (далее - ГПУ) и электронного весоизмерительного устройства.

ГПУ, в зависимости от модификации весов, может иметь от одной до четырех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее -датчики).

В состав ГПУ входят датчики, одного из следующих типов:

  • - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);

  • - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

  • -  датчики весоизмерительные тензорезисторные WBK-D  (регистрационный

№ 54471-13);

  • - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZS (регистрационный № 75819-19);

  • -  датчики весоизмерительные тензорезисторные ST, SHB, модификации ST (регистрационный № 68154-17);

  • - датчики весоизмерительные МВ150 (регистрационный № 44780-10).

Сигнальные кабели датчиков через соединительную (клеммную) коробку подключаются к электронному весоизмерительному устройству.

Электронные весоизмерительные устройства представляют собой индикатор (п.Т.2.2.2

ГОСТ OIML R 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011), выполненные в виде промышленного компьютера со встроенным специализированным программным обеспечением «Весы вагонные ВВЭ» (далее - ПО).

Индикатор, используемый в составе весов - прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Терминал, используемый в составе весов - прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Совместно с терминалом может использоваться внешнее устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза, установленное в соединительной коробке.

Модификации весов имеют обозначение вида: ВВЭ-[1]-[2]-[3]-[4]-[5], где:

  • [1] - Условное обозначение режима взвешивания:

Д1 - поосное взвешивание в движении;

Д - потележечное взвешивание в движении;

СД - повагонное взвешивание в движении и в статическом режиме;

  • [2] - Значение максимальной нагрузки (Max), т: 20, 50, 100; 120, 150; 200, 250.

  • [3] - Класс точности по ГОСТ 8.647-2015: 0,2; 0,5; 1; 2, 5;

  • [4] - Условное обозначение числа поверочных интервалов n в одном или нескольких диапазонах взвешивания (для модификаций ВВЭ-СД):

Т - при 3000 < n < 5000; отсутствует при п < 3000;

  • [5] - Ex - условное обозначение весов во взрывозащищенном исполнении.

Общий вид ГПУ представлен на рисунке 1, приборов весоизмерительных М1РС-01 и М1РС-03, - на рисунке 2, схема пломбировки от несанкционированного доступа -на рисунке 3.

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

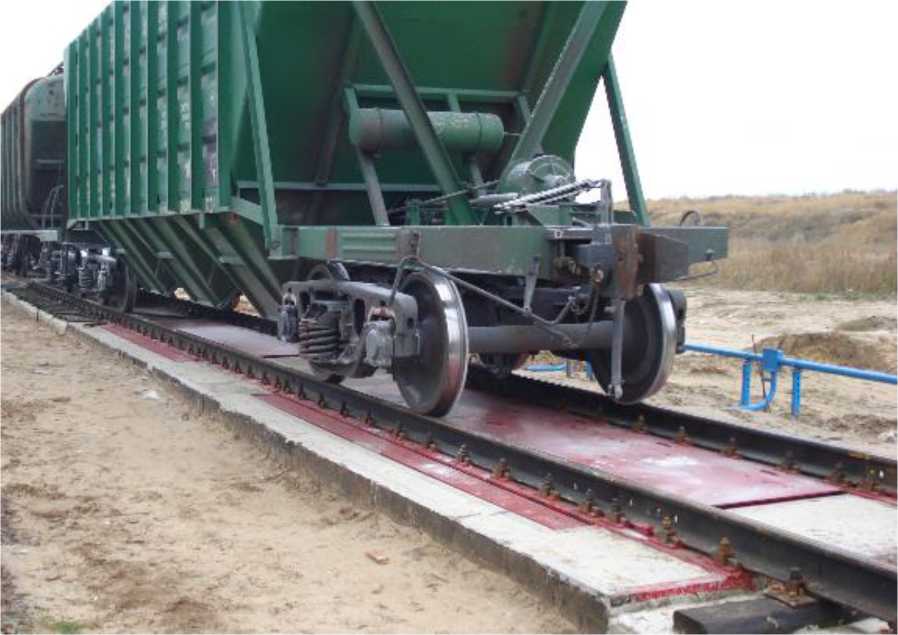

Рисунок 1 - Общий вид ГПУ

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид (пример) М1РС-01, М1РС-03

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

М1РС-01 и М1РС-03

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1 - мастичная пломба)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

1

Соединительная коробка

В весах предусмотрены следующие основные устройства и функции:

а) в режиме взвешивания в движении (в скобках указаны соответствующие пункты ГОСТ 8.647-2015):

  • - автоматическое устройство установки нуля (6.14);

  • - устройство первоначальной установки нуля;

  • - устройство хранения информации;

  • - устройство отображения результатов взвешивания (массы вагона, состава) и печати;

  • - определение скорости и направления движения железнодорожного транспортного средства;

  • -  сигнализация о превышении максимальной рабочей скорости движения железнодорожного транспортного средства;

  • -  сигнализация о превышении максимально допускаемого значения массы железнодорожного транспортного средства;

  • - определение нагрузок по сторонам и тележкам вагона и расчет смещения центра тяжести вагона;

  • - устройство распознавания типа вагонов (6.13, 6.19, 6.20);

  • - устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания (6.7, 6.18);

б) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

  • - автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;

  • - устройство автоматического слежения за нулем (T.2.7.3);

  • - устройство первоначальной установки на нуль (Т.2.7.2.4);

  • - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

  • - режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10);

  • - устройство хранения информации (4.4.6);

  • - устройство отображения результатов взвешивания (массы вагона, состава) и печати (4.4);

  • - определение нагрузок по сторонам и тележкам вагона и расчет смещения центра тяжести вагона;

  • -  сигнализация о превышении максимально допускаемого значения массы железнодорожного транспортного средства (4.2.3).

в) дополнительные функции:

  • - модификации весов, предназначенные для взвешивания в движении (исполнение Д), могут иметь статический режим взвешивания.

Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону рамы ГПУ и/или приклеивается на корпус весоизмерительного прибора, и содержит следующие основные данные, нанесенные методом полноцветной цифровой металлографии и гравировки:

  • - наименование предприятия-изготовителя;

  • - обозначение типа;

  • - год изготовления;

  • - заводской номер (арабские цифры);

  • - знак утверждения типа;

  • - класс точности весов (для каждого режима взвешивания);

  • - диапазон температур;

  • - метрологические характеристики в режиме взвешивания в движении:

  • - максимальная нагрузка (Мах);

  • - минимальная нагрузка (Min);

  • - цена деления (d);

  • - максимальная рабочая скорость (Vmax);

  • - минимальная рабочая скорость (Vmin);

  • -  метрологические характеристики в режиме статического взвешивания (если применимо):

  • - максимальная нагрузка (Мах);

  • - минимальная нагрузка (Min),

  • - поверочный интервал (e).

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение «Весы вагонные ВВЭ» состоит из метрологически значимой («ПИМ») и метрологически незначимой частей. Исполняемые файлы метрологически значимой части ПО защищены от случайных или намеренных изменений следующим образом:

  • - при включении весов производится автоматическое вычисление контрольной суммы по машинному коду метрологически значимого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения контрольной суммы, работа ПО блокируется;

  • - для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик в защищенной памяти электронного ключа HASP, тем самым исключается возможность несанкционированного вмешательства в ПО и искажения измерительной информации. Значение счетчика автоматически увеличивается на единицу при любом изменении метрологически значимых параметров. Текущее значение счетчика фиксируется в свидетельстве о поверке (при положительных результатах поверки) и в эксплуатационном документе (паспорте) на весы.

Идентификационные данные метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка - О программе», а также в главном окне программы «ПИМ».

Метрологически незначимая часть предназначена для создания интерфейса пользователя (рабочей среды) для оператора и имеет как стандартный, так и индивидуальный набор функций для оптимизации процесса взвешивания.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«ПИМ»

Номер версии (идентификационный номер)

ПО

3.1.0.13

Цифровой идентификатор ПО

1E45B86B7A327188

9AE656DC4D664582

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

1. Метрологические и технические характеристики весов при взвешивании в движении.

Таблица 2 - Метрологические характеристики весов с изменяющимся значением d

Наименование характеристики

Значение

ВВЭ-СД-120-

-[3]-[4]-[5]

ВВЭ-СД-150-

-[3]-[4]-[5]

ВВЭ-СД-200-

-[3]-[4]-[5]

ВВЭ-СД-250-

-[3]-[5]

Класс точности по

ГОСТ 8.647-2015

0,2; 0,5;

1; 2; 5

Максимальная нагрузка Max, т

120

150

200

250

Минимальная нагрузка Min, т

10

10

10

10

Действительная цена деления d, кг для классов точности:

0,2

201; 502

201; 502

201; 502

201; 502

0,5

-

501; 1002

501; 1002

501; 1002

1

-

1001; 2002

1001; 2002

1001; 2002

2

-

2001; 5002

2001; 5002

2001; 5002

5

5001; 10002

5001; 10002

5001; 10002

-

1При показаниях до 100 т включительно

2При показаниях свыше 100 т

Таблица 3 - Метрологические характеристики весов c постоянным значением d

Наименование характеристики

Значение

ВВЭ-

[1]-20-[3]-[5]

ВВЭ-

[1]-20

-[3]-[5]

ВВЭ-[1]--50-[3]-[4][5]

ВВЭ-[1]--50-[3]-[4][5]

ВВЭ-[1]--100-[3]-[4][5]

ВВЭ-[1]--100-[3]-[4][5]

Класс точности^ по

ГОСТ 8.647-2015

0,2; 0,

5; 1; 2; 5

Максимальная нагрузка Max, т

20

20

50

50

100

100

Максимальная нагрузка на платформу    Махп    при

взвешивании в движении по частям*

20/n

20/n

50/n

50/n

100/n

100/n

Минимальная нагрузка Min, т

1

1

2

2

10

10

Минимальная нагрузка на платформу    Мшп    при

взвешивании в движении по частям*

1/n

1/n

2/n

2/n

10/n

10/n

Действительная цена деления d, кг, для классов точности при взвешивании в движении:

0,2

10

20

20

50

20

50

0,5

10

20

20

50

50

100

1

20

50

50

100

100

200

2

50

100

100

200

200

500

5

100

200

500

500

500

1000

1) Весы могут иметь различные классы точности при взвешивании в движении:

  • - расцепленного вагона;

  • - сцепленного вагона;

  • - состава из вагонов в целом.

* n - количество последовательных приемов взвешивания одного вагона

Таблица 4 - Метрологические характеристики весов c постоянным значением d

Наименование характеристики

Значение

ВВЭ-[1]-

-120-[3]-[4]-[5]

ВВЭ-[1]-

-120-[3]-[4]-[5]

ВВЭ-[1]-

-150-[3]-[4]-[5]

ВВЭ-[1]-

-200-[3]-[4]-[5]

ВВЭ-[1]-

-250-[3]-[5]

Класс точности^ по ГОСТ 8.6472015

0,2; 0,5; 1; 2; 5

Максимальная нагрузка Max, т

120

120

150

200

250

Максимальная нагрузка на платформу Махп при взвешивании в движении по частям*

120/n

120/n

150/n

200/n

250/n

Минимальная нагрузка Min, т

10

10

10

10

10

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности по ГОСТ OIML R 76-1—2011

III

Диапазон выборки массы тары, % Мах

100

Таблица 6 - Метрологические характеристики однодиапазонных весов

Модификация

Метрологическая характеристика

Max, т

е = d, кг

п

ВВЭ-СД-20-[3]-[5]

20

10

2000

ВВЭ-СД-50-[3]-Т-[5] 2

50

10

5000

ВВЭ-СД-100-[3]-Т-[5] 2

100

20

5000

ВВЭ-СД-100-[3]-[5]

100

50

2000

ВВЭ-СД-120-[3]-[5]

120

50

2400

ВВЭ-СД-150-[3]-[5]

150

50

3000

ВВЭ-СД-200-[3]-Т-[5] 3

200

50

4000

ВВЭ-СД-200-[3]-[5]

200

100

2000

ВВЭ-СД-250-[3]-[5]

250

100

2500

Таблица 7 - Метрологические характеристики многодиапазонных весов

Модификация

Метрологическая характеристика

Диапазон взвешивания W1

Диапазон взвешивания W2

Диапазон взвешивания W3

Max1,

т

e1=d1,

кг

П1

Max2,

т

ez=dz,

кг

N2

Max3,

т

E3=d3,

кг

пз

ВВЭ-СД-50-[3]-[5]

30

10

3000

50

20

2500

ВВЭ-СД-100-[3]-Т-[5] 1

50

10

5000

100

20

5000

-

-

-

ВВЭ-СД-100-[3]-[5]

60

20

3000

100

50

2000

-

-

-

ВВЭ-СД-100-[3]-[5] 2

30

10

3000

60

20

3000

100

50

2000

ВВЭ-СД-120-[3]-[5] 1

30

10

3000

60

20

3000

120

50

2400

ВВЭ-СД-120-[3]-Т-[5] 1

50

10

5000

100

20

5000

120

50

2400

ВВЭ-СД-120-[3]-[5]

60

20

3000

120

50

2400

-

-

-

ВВЭ-СД-150-[3]-[5]

60

20

3000

150

50

3000

-

-

-

ВВЭ-СД-150-[3]-Т-[5] 1

100

20

5000

150

50

3000

-

-

-

ВВЭ-СД-200-[3]-Т-[5] 1

100

20

5000

200

50

4000

-

-

-

ВВЭ-СД-200-[3]-[5] 2

60

20

3000

150

50

3000

200

100

2000

ВВЭ-СД-200-[3]-[5]

150

50

3000

200

100

2000

-

-

-

ВВЭ-СД-250-[3]-[5] 1

60

20

3000

150

50

3000

250

100

2500

ВВЭ-СД-250-[3]-[5]

150

50

3000

250

100

2500

-

-

-

1При использовании датчиков с числом поверочных интервалов nmax > 5000;

2При использовании датчиков с числом поверочных интервалов Птах > 4000.

Весы с числом поверочных интервалов n более 3000 устанавливаются внутри сооружений, обеспечивающих защиту от атмосферных воздействий (осадков и воздушных потоков).

3. Основные технические характеристики весов

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Максимальная рабочая скорость (vmax), км/ч

10

Минимальная рабочая скорость (vmin), км/ч

1

Направление движения через ГПУ при взвешивании

одностороннее или двустороннее

Диапазон температуры для ГПУ с датчиками, °С:

  • - С16А, C16i, ST, МВ150

  • - WBK класса точности C3

  • - WBK-D, ZS

от -50 до +50 от -40 до +50 от -40 до +40

Диапазон температуры для М1РС-01, М1РС-03, °С

от -10 до +50

Диапазон температуры для ВП1Д, °С

от -50 до +50

Электропитание - однофазная сеть переменного тока:

  • - номинальное напряжение, В

  • - номинальная частота, Гц

220

50

Вид взрывозащиты

II Gb/ III Db

Длина ГПУ, мм, не более

Длина секции ГПУ, мм, не более

32000

7000

Масса ГПУ, кг, не более

50000

Знак утверждения типа

наносится на маркировочные таблички, расположенные на корпусе весоизмерительного прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

аблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы вагонные

ВВЭ

1 шт.

Паспорт

ИТ.404522.094ПС

1 экз.

Руководство по эксплуатации

ИТ.404522.094РЭ

1 экз.

Методика поверки

-

1 экз.

Дополнительное оборудование и ЗИП согласно технической документации (по дополнительному заказу)

-

1 к-т

Сведения о методиках (методах) измерений

приведены в разделе 9 «Методика выполнения измерений» документа ИТ.404522.094 РЭ «Весы вагонные ВВЭ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 04 июля 2022 №1622 «Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»

ГОСТ OIML R 76-1-2011   «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

ИТ.404522.094 ТУ «Весы вагонные ВВЭ. Технические условия»

Изготовитель

Закрытое акционерное общество «Измерительная техника» (ЗАО «Измерительная техника»), г. Пенза

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, 28

Телефон/факс: (841-2)34-60-92, 32-34-62

адрес в Интернет: www.Весы.рф

адрес электронной почты: itves@itves.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, 31 Адрес места осуществления деятельности:    119361, г. Москва,

вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Адрес в Интернет: www.rostest.ru

Адрес электронной почты info@rostest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

1977

от « _ »   _____ 2025 г. №

Лист № 1 Регистрационный № 25948-11                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные влажности и температуры ДВ2

Назначение средства измерений

Преобразователи измерительные влажности и температуры ДВ2 (далее -преобразователи) предназначены для измерения и непрерывного преобразования значений относительной влажности, температуры точки росы/инея и температуры неагрессивных газообразных сред в цифровой или аналоговый электрический выходной сигнал. Преобразователи могут применяться в качестве эталонов 2-го разряда для поверки (калибровки) средств измерений и аттестации эталонов относительной влажности газов в соответствии с Государственной поверочной схемой для средств измерений влажности и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.

Описание средства измерений

Для измерения влажности в преобразователях используется сорбционно-емкостной чувствительный элемент (в дальнейшем - ЧЭв), принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. В зависимости от исполнения измерительного преобразователя для измерения температуры используются полупроводниковый термистор, платиновый терморезистор или термопреобразователь сопротивления (в дальнейшем - ЧЭт).

Схема обработки и выдачи сигналов преобразователей выполнена на основе микроконтроллера и осуществляет следующие функции:

  • - измерение емкости ЧЭв;

  • - измерение сопротивления ЧЭт;

  • - вычисление значения температуры;

  • - вычисление значения относительной влажности;

  • - температурная коррекция значения относительной влажности;

  • - вычисление значения температуры точки росы/инея;

  • - формирование выходного сигнала преобразователя.

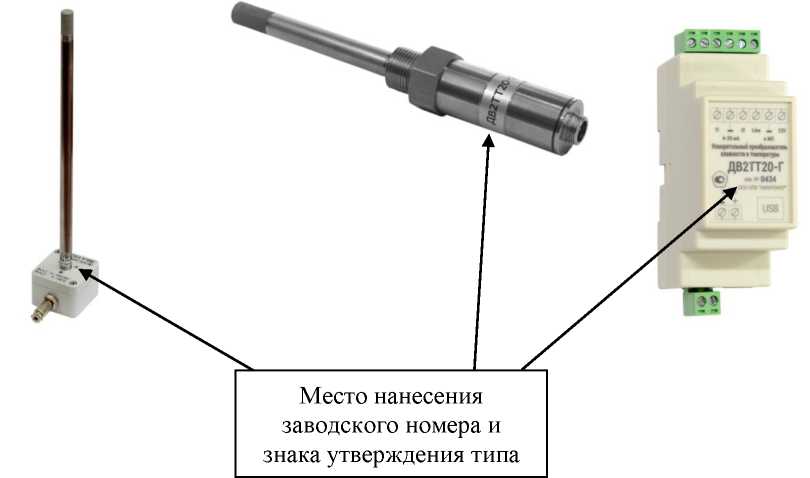

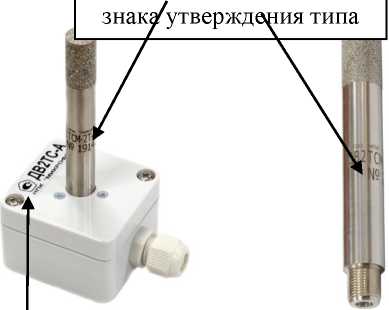

Преобразователи изготавливаются в семи конструктивных исполнениях в соответствии с таблицей 1.

Таблица 1 - Конструктивные исполнения преобразователей ДВ2

Исполнение

Обозначение

основного конструкторского документа

Примечание

А\ххх*

ЦАРЯ.2553.004-00

Преобразователи в прямоугольном корпусе с вынесенным цилиндрическим зондом влажности и температуры длиной «ххх» мм

АК

ЦАРЯ.2553.004-01

Преобразователи в прямоугольном корпусе с вынесенными на кабеле раздельными зондами влажности и температуры

Б\ххх\ууу*

ЦАРЯ.2553.004-02

Преобразователи в цилиндрическом корпусе длиной «ххх» мм с разъемом (ххх\000) или кабелем длиной «ууу» см

В

ЦАРЯ.2553.004-03

Преобразователи погружного типа для измерений при избыточном давлении до 15 МПа

ГМ\ххх*

ЦАРЯ.2553.004-04

Преобразователи в цилиндрическом корпусе с вынесенным зондом с чувствительными элементами длиной «ххх» мм

ТТ20-Г

ЦАРЯ.2553.004-05

Любой преобразователь ДВ2ТСМ конструктивного исполнения А, АК, Б, В, ГМ, Г в комплекте с преобразователем интерфейса LiForl.AN в два токовых выхода, соединяемые между собой гибким двух- или трехпроводным кабелем (в зависимости от исполнения ДВ2ТСМ)

Г

ЦАРЯ.2553.004-06

Преобразователи в прямоугольном корпусе с вынесенным на разъемном (исполнение 1) или неразъемном (исполнение 2) кабеле зондом с чувствительными   элементами   влажности   и

температуры

* - длина выносного зонда в паспорте на преобразователь.

преобразователя и/или кабеля указывается только

В зависимости от типа выходного сигнала преобразователи изготавливаются в пяти исполнениях в соответствии с таблицей 2.

аблица 2 - Исполнения преобразователей ДВ2 по типу выходного сигнала

Исполнение

Описание типа выходного сигнала

ТС

Преобразователи с цифровым выходным сигналом по интерфейсу RS-485 и протоколу ModBus

тем

Преобразователи с цифровым выходным сигналом по двухпроводному интерфейсу |iForLan и протоколу ModBus

ТСМ-Р

Преобразователи с функцией хранения измеренных значений влажности и температуры и цифровым выходным сигналом по двухпроводному интерфейсу |iForLan и протоколу ModBus

M

Преобразователи с частотным неунифицированным выходом

ТТ20

Преобразователи с токовыми унифицированными выходами (4-20) мА

Преобразователи имеют исполнения (см. таблицы 4-6):

- по величинам, диапазонам и показателям точности измерений влажности (1П, 2П, 4П, 5П);

- по диапазонам и показателям точности измерений температуры (1Т, 2Т, 3Т, 4Т, 5Т, 6Т).

Однозначная идентификация каждого экземпляра преобразователя осуществляется по изготовленной печатным способом наклейке или выполненной лазерной гравировкой надписи, располагаемой на корпусе. Наклейка (надпись) содержит знак утверждения типа, исполнение преобразователя, его заводской номер в цифровом или буквенно-цифровом формате.

Конструкция преобразователей не имеет предусмотренных мест для установки пломб. Общий вид преобразователей различных исполнений представлен на рисунках 1-6.

Место нанесения заводского номера и

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид преобразователей исполнений ДВ2ТС(М)-А/080 (слева), ДВ2ТСМ-Б/080 (в центре), ДВ2ТС(М)-ГМ (справа)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Общий вид преобразователей в исполнении Г (справа - исполнение 6Т-Г)

П Продолжение таблицы 4

Наименование характеристики

Значение

ВВЭ-[1]-

-120-[3]-[4]-[5]

ВВЭ-[1]--120-[3]-[4]-[5]

ВВЭ-[1]-

-150-[3]-[4]-[5]

ВВЭ-[1]-

-200-[3]-[4]-[5]

ВВЭ-[1]--250-[3]-[5]

Минимальная нагрузка на платформу Мтп при взвешивании в движении по частям*

10/n

10/n

10/n

10/n

10/n

Действительная цена деления d, кг, для    классов    точности    при

взвешивании в движении:

0,2

50

50

50

50

50

0,5

50

100

100

100

100

1

100

200

200

200

200

2

200

500

500

500

500

5

1000

1000

1000

1000

-

1) Весы могут иметь различные классы точности при взвешивании в движении:

  • - расцепленного вагона;

  • - сцепленного вагона;

  • - состава из вагонов в целом.

* n - количество последовательных приемов взвешивания одного вагона

2. Метрологические характеристики весов в режиме статического взвешивания.

Место нанесения заводского номера и знака утверждения типа

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

Рисунок 3 - Общий вид преобразователей в исполнении В

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

Рисунок 4 - Общий вид преобразователей исполнения 5Т-5П-АК (слева) и 5Т-АК (справа, исполнение без канала измерения относительной влажности)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 5 - Общий вид преобразователей исполнений ДВ2ТТ20-А (слева), ДВ2ТТ20-ГМ (в центре) и преобразователя интерфейса, входящего в состав преобразователей исполнения ДВ2ТТ20-Г (справа)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 6 - Общий вид преобразователей исполнения ДВ2М-Б (слева) и ДВ2ТСМ-Р-Б (справа)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Программное обеспечение

В комплекте с преобразователем ДВ2 в исполнении по типу выходного сигнала - ТС поставляется программный комплекс SensNet, предназначенный для считывания, визуализации и хранения информации, получаемой с преобразователя.

Комплекс состоит из программы SensNet Server, осуществляющей считывание из преобразователя данных и программы SensNet Client, предназначенной для визуализации и хранения результатов, полученных программой SensNet Server.

В комплекте с преобразователем ДВ2 в исполнении по типу выходного сигнала ТСМ-Р поставляется программный комплекс DataLogger, предназначенный для считывания, визуализации и хранения информации, получаемой с преобразователя.

Программное обеспечение не влияет на метрологические характеристики преобразователей.

Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование ПО

DataLogger

SensNet Server

SensNet Client

Идентификационное наименование ПО

ЦАРЯ.2770.000-1

ЦАРЯ.2770.000-2

ЦАРЯ.2770.000-3

Номер версии (идентификационный

5.54

номер) ПО

2.97

2.97

Цифровой идентификатор ПО

0X07DC4BC30974A9FC4F000E3CCA049E296952

E961AB6ABDB082517ED725033647

0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9

C1848F3AA5F572E19DE2F7F18B6F2

0x122A8B9F5E124C0222130C8F34AAC9546D80

D9EB9ABFA1EFE0DACB63A8B1FF01

Алгоритм вычисления цифрового идентификатора

по ГОСТ Р 34.11-2012

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений относительной влажности, %

  • - для преобразователей исполнения 4П:

в режиме защиты от переувлажнения при выключенном режиме защиты от переувлажнения

  • - для преобразователей исполнения 5Т-5П-АК

от 0 до 98

от 0 до 80

от 0 до 98

от 0 до 100

Диапазон измерений температуры точки росы/инея*, °С

- для преобразователей исполнения 4П:

при температуре анализируемого газа (Тг) 20 °C и ниже при температуре анализируемого газа выше 20 °C

* - в диапазоне измерений температуры точки росы/инея от минус 60 °С до 0 °С преобразователи измеряют точку инея, в диапазоне измерений выше 0 °С - точку росы.

от -60 до Тг от -60 до +20

Продолжение таблицы 4

Наименование характеристики

Значение

Диапазон измерений температуры, °С:

- для исполнения 1Т-4П-В

от 0 до +50

- для прочих исполнений 1Т

от 0 до +60

- для исполнений 2Т

от -20 до +60

- для исполнений 3Т

от -40 до +60

- для исполнений 4Т

от 0 до +150

- для исполнения 5Т-5П-АК

от -40 до +60

- для прочих исполнений 5Т

от -50 до +180

- для исполнений 6Т

от 0 до +125

Постоянная времени:

- по влажности, мин, не более

2

- по температуре, мин, не более

5

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %

- для преобразователей исполнений 1П:

в диапазоне от 0 % до 90 % включ.

±2

в диапазоне св. 90 % до 98 %

±3

- для преобразователей исполнений 2П:

в диапазоне от 0 % до 90 % включ.

±1

в диапазоне св. 90 % до 98 %

±2

- для преобразователей исполнений 4П:

в диапазоне от 0 % до 10 % включ.

±1

в диапазоне св. 10 % до 50 % включ.

±2

в диапазоне св. 50 % до 98 %

±3

- для преобразователей исполнений 5П в диапазоне от 0 % до 100 %

±2

Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С

- для преобразователей исполнений 4П:

±2

Таблица 5 - Пределы допускаемой абсолютной погрешности измерений температуры

Исполнение преобразователя **

Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °С

от -50 до -40

от -40 до -20

от -20 до 0

от 0 до +60

от +60 до +125

от +125 до +150

от +60 до +180

-

±0,3

-

-

±0,3

-

-

±1

±0,3

-

-

±0,3

±0,005T*            -

±(0,2+0,01|T*|)

±0,2

±(0,3+0,005(T*-60))

-

±0,3

±0,7

-

* - Т - измеренное значение температуры;

** - преобразователи исполнения ДВ2М не имеют канала измерения температуры

Таблица 6 - Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры

Исполнение преобразователя **

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %

±0,1

±0,1

при относительной влажности от 0 % до 10 %  ±(0,005+0,0045П*)

при относительной влажности от 10 % до 98 %       ±0,1

±(0,002+0,0002П*)

* - П - измеренное значение относительной влажности, %;

** - исполнение 5Т-АК не имеет канала измерения относительной влажности

Таблица 7 - Характеристики надежности

Наименование характеристики

Значение

Средняя наработка на отказ То в нормальных условиях, ч, не менее

10 000

Средний срок службы Тс, лет, не менее

6

Питание преобразователей осуществляется от источника постоянного тока в соответствии с таблицей 8.

Таблица 8 - Параметры питания преобразователей

Исполнение преобразователя:

Напряжение питания, В

Потребляемый ток без электрической нагрузки на выходе, мА, не более

конструктивное (таблица 1)

по типу выходного интерфейса (таблица 2)

АК

ТС, ТСМ

от 6 до 27

25

А

ТС

от 6 до 27

4

А, Б, В, ГМ (кроме 4П)

ТСМ

от 5 до 6,2

5

В

ТС

от 6 до 15

2

4П-В

ТС, ТСМ

от 9 до 14

7 (90*)

6Т-Г

ТС

от 10,8 до 17,2

или

от 21,6 до 26,4**

75

Б

М

от 6 до 15

0,5

Б

ТСМ-Р

от 2,7 до 3,3

-

А

ТТ20

от 11 до 27

5

ГМ

ТС

от 9 до 15

5

ТТ20

от 11 до 27

-

любое

ТТ20-Г

от 21,6 до 26,4

15

* - в процессе автокоррекции показаний;

** - номинальное напряжение указывается на корпусе преобразователя и в паспорте

Таблица 9 - Габаритные размеры и масса измерительных преобразователей

Исполнение преобразователя

Габаритные размеры корпуса преобразователя, мм, не более

Габаритные размеры выносного зонда, мм, не более (диаметрхдлина)

Длина кабеля, м

А

(длинахширинахвысота)

35х50х52

12х80 (макс. 1000)

-

АК

(длинахширинах высота) 105х65х36

влажности 15х110 температуры 4х60

не более 3

Б

-

12х80 (мах.1000)

-

Р-Б

-

16х80

-

В

(диаметрхдлина)

30х105

-

-

ГМ

(диаметрхдлина)

30х105

12х250 (мах.1000)

-

Г

(длинахширинах высота) 105х65х36

15*110

не более 15

ТТ20-Г

(длинахширинах высота) 60х36х11О

*

не более 15

6Т-Г

(длинахширинах высота) 30х62х80

32х70

не более 200

* - габаритные размеры выносного зонда преобразователей исполнений ДВ2ТТ20-Г соответствуют габаритным размерам конструктивного исполнения входящего в его состав измерительного преобразователя ДВ2ТСМ.

Масса, кг, не более

0,5

Таблица 10 - Рабочие условия эксплуатации

Параметры, единицы измерения

Рабочие условия эксплуатации

Температура, °С

см. таблицу 4*

Относительная влажность, %

от 0 до 98 (100**)

Атмосферное давление, кПа

от 86 до 106***

* для преобразователей исполнений 4Т, 6Т диапазон рабочих температур корпуса преобразователя от 0 °С до +60 °С, для преобразователей исполнений 5Т - от -40 °С до +60 °С. Диапазон рабочих температур выносного зонда соответствует диапазону измерений, указанному в таблице 4;

** только для конструктивного исполнения АК;

*** для погружной части измерительных преобразователей исполнений В диапазон рабочих давлений от 0 до 15 МПа.

Знак утверждения типа

наносится в виде выполненной печатным способом наклейки или надписи лазерной гравировкой на корпус преобразователя и печатным способом на руководство по эксплуатации

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Преобразователь измерительный влажности и температуры ДВ2

ЦАРЯ.2553.004-0х

1 шт.

Руководство по эксплуатации, совмещенное с паспортом

ЦАРЯ.2553.004-0х РЭ

1 экз.

(1)

Диск с программным обеспечением

1 шт.

(2)

Считывающее устройство DLR-05 (только для преобразователей исполнения ТСМ-Р)

1 шт.

Кольцо уплотнительное фторопластовое

23x17x2

ЦАРЯ.711141.102

1 шт.

(2), (3)

Пробоотборное устройство ПДВ

ЦАРЯ.2748.00Х

1 шт.

(2), (3)

Упаковка

ЦАРЯ.4170.010

1 шт.

Приспособления для настройки и поверки преобразователей

Кабель интерфейсный КК-2

ЦАРЯ.685611.021

1 шт.

(2), (4)

Преобразователь интерфейса ПИ-1С (RS-485 - USB)

ЦАРЯ.468152.001

1 шт.

(2), (5)

Преобразователь интерфейса ПИ-1СМ (jiForLAN -USB)

ЦАРЯ.468152.002

1 шт.

(2), (5)

Переходная втулка для установки преобразователя в генератор влажного газа «Родник-2» при юстировке и поверке

ЦАРЯ.746612.009

1 шт.

(2)

Переходная втулка для установки преобразователя в генератор влажного воздуха «HygroGen» при юстировке и поверке

ЦАРЯ.746612.010

1 шт.

(2)

Кабель КУ-4 для подключения преобразователя ДВ2ТСМ при поверке по каналу измерения температуры

ЦАРЯ.685611.014

1 шт.

(2)

Вставка для термостата ТПП-1.3 с 3 трубками 12 мм

ЦАРЯ.441219.001

1 шт.

(2)

Вставка для термостата ТПП-1.3 с 3 трубками 4 мм

ЦАРЯ.441219.003

1 шт.

(2)

Комплекс для юстировки одноканальный

ЦАРЯ.685611.009-01

1 шт.

(2)

Комплекс для юстировки ДВ2ТСМ

ЦАРЯ.685611.013

1 шт.

(2)

  • (1) - на партию однотипных преобразователей допускается оформлять одно Руководство по эксплуатации, совмещенное с паспортом;

  • (2) - поставляется по запросу Заказчика;

  • (3) - только для преобразователей исполнения -В;

  • (4) - только для преобразователей исполнения ТСМ;

  • (5) - только для преобразователей исполнения ТС.

Сведения о методиках (методах) измерений

приведены в ЦАРЯ.2553.004 РЭ «Измерительные преобразователи влажности и температуры ДВ2. Руководство по эксплуатации», раздел «Методика выполнения измерений».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным влажности и температуры ДВ2

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.

ТУ4321-008-77511225-2010. Преобразователи измерительные влажности и температуры ДВ2. Технические условия

Изготовители

Общество с ограниченной ответственностью Научно-производственная компания «МИКРОФОР»

(ООО НПК «МИКРОФОР»)

ИНН 7735509936

Адрес: 124498, г. Москва, Зеленоград, проезд 4922, д. 4, стр. 2

Акционерное общество «Научно-технический центр «Диапром»

(АО «НТЦД»)

ИНН 7721502754

Адрес: 111020, Россия, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. 2-я Синичкина, д. 9А, стр. 3, помещ. 4/2

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное учреждение «Менделеевский центр стандартизации, метрологии и сертификации»

(ГЦИ СИ ФГУ «Менделеевский ЦСМ»)

Адрес: 141570, Московская область, Солнечногорский район, пос. Менделеево

Телефон: +7 (495) 994-22-10

Факс: +7 (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Менделеевский ЦСМ» 30083-08 от 07.02.2014

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал)

(Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: Российская Федерация, 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Web-сайт: www.vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ______ 2025 г. №   1977

Лист № 1

Всего листов 18

Регистрационный № 46434-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термогигрометры ИВА-6

Назначение средства измерений

Термогигрометры ИВА-6 (далее - термогигрометры) предназначены для измерений и регистрации влажности, температуры и давления неагрессивных газовых сред. Термогигрометры могут применяться в качестве эталонов 2-го разряда для поверки (калибровки) средств измерений и аттестации эталонов относительной влажности газов в соответствии с Государственной поверочной схемой для средств измерений влажности и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.

Описание средства измерений

Термогигрометр ИВА-6 представляет собой автоматический цифровой многофункциональный прибор непрерывного действия. Термогигрометры изготавливаются в модификациях и исполнениях, представленных в таблице 1.

Таблица 1 - Модификации и исполнения термогигрометров ИВА-6.

Обозначение

Описание модификации, исполнения

ИВА-6А

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда

ИВА-6А-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления

ИВА-6А-КП

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений на карту памяти

ИВА-6А-КП-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6А-П

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6А-П-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт с каналом измерения атмосферного давления

ИВА-6АР

автономный регистрирующий прибор с выносным измерительным преобразователем ДВ2ТСМ

ИВА-6Н

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1

Продолжение таблицы 1

Обозначение

Описание модификации, исполнения

ИВА-6Н-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления

ИВА-6Н-КП

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений на карту памяти

ИВА-6Н-КП-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6Н-П

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6Н-П-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт, с каналом измерения атмосферного давления

ИВА-6НШ

автономный   прибор   со   встроенным   плоским   измерительным

преобразователем

ИВА-6НИ

автономный прибор со встроенным измерительным преобразователем с принудительным обдувом и зондом измерения температуры внутри зачерненного шара, установленным снаружи блока индикации

ИВА-6Б

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ

ИВА-6Б-К

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ-5Т-5П-АК

ИВА-6Б2

стационарный многоканальный прибор с щитовым исполнением блока индикации с измерительными преобразователями ДВ2ТСМ

ИВА-6Б2-К

стационарный    многоканальный    прибор    с    измерительными

преобразователями ДВ2ТСМ:

  • - щитовое исполнение блока индикации - для использования с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК;

  • - исполнение блока индикации для монтажа на DIN-рейку

В термогигрометре для измерений относительной влажности используется сорбционно-емкостной чувствительный элемент (в дальнейшем - ЧЭв), принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. В зависимости от модификации термогигрометра для измерения температуры используются полупроводниковый термистор, платиновый терморезистор или термопреобразователь сопротивления (в дальнейшем - ЧЭт). В термогигрометрах ИВА-6А(Н) исполнения -Д для измерения атмосферного давления используется сенсор на основе тензорезистивного моста. Термогигрометры ИВА-6Б, ИВА-6Б2(-К) могут комплектоваться измерительными преобразователями давления ИПД (регистрационный номер в Федеральном информационном фонде 42781-09).

В состав термогигрометра входят измерительный преобразователь и блок индикации.

Измерительный преобразователь содержит чувствительные элементы влажности и температуры, а также схему обработки и выдачи сигналов.

Схема обработки и выдачи сигналов преобразователя выполнена на основе микроконтроллера и осуществляет следующие функции:

- измерение емкости ЧЭв;

- измерение сопротивления ЧЭт;

- вычисление значения температуры;

- вычисление значения относительной влажности;

- температурная коррекция значения относительной влажности;

- формирование выходного сигнала преобразователя.

Блок индикации термогигрометра позволяет в зависимости от его модификации выполнять следующие функции:

- управлять работой прибора;

- осуществлять связь, опрос и прием информации с подключенных к нему измерительных преобразователей влажности, температуры и давления;

- выводить на индикатор термогигрометра результаты измерений;

- осуществлять диагностику состояния прибора;

- хранить в энергонезависимой памяти измеренные с заданным интервалом значения влажности, температуры и атмосферного давления;

- выполнять установку величин верхнего и нижнего порогов срабатывания релейных выходов;

- конфигурировать релейные, токовые и цифровые выходы.

Термогигрометры ИВА-6АР, ИВА-6Б, ИВА-6Б-К включают один измерительный преобразователь влажности и температуры ДВ2ТСМ. Термогигрометры ИВА-6Б2, ИВА-6Б2-К и HBA-6E2-K-DIN один или несколько измерительный преобразователей влажности и температуры ДВ2ТСМ. Преобразователи влажности и температуры ДВ2ТСМ имеют исполнения (см. таблицы 4-6):

  • -  по величинам, диапазонам и показателям точности измерений влажности (1П, 2П, 4П, 5П);

  • - по диапазонам и показателям точности измерений температуры (1Т, 2Т, 3Т, 4Т, 5Т, 6Т);

  • - по конструкции (см. таблицу 2).

В термогигрометрах ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К) блок индикации соединен с измерительным преобразователем кабелем, длина которого оговаривается при заказе термогигрометра.

Термогигрометры ИВА-6Б2(-К) с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК (преобразователь без канала измерения влажности) при измерении влажности и температуры в замкнутых объектах с равномерным по объему распределением влаги автоматически рассчитывают значения относительной влажности в точках с известной температурой.

Термогигрометры, в зависимости от их модификации, могут на основании измеренных значений относительной влажности и температуры рассчитывать точку росы/инея (°С), массовую концентрацию влаги (г/м3), молярную долю влаги (ppm), температуру влажного термометра, индекс тепловой нагрузки среды.

Однозначная идентификация каждого экземпляра термогирометра и входящего в его комплект измерительного преобразователя (при наличии) осуществляется по изготовленной печатным способом наклейке или выполненной лазерной гравировкой надписи, располагаемой на корпусе. Наклейка (надпись) содержит знак утверждения типа, исполнение и модификацию термогигрометра (измерительного преобразователя), его заводской номер в цифровом или буквенно-цифровом формате.

Таблица 2 - Конструктивные исполнения преобразователей ДВ2ТСМ

Исполнение

Обозначение

основного конструкторского документа

Примечание

А\ххх*

ЦАРЯ.2553.004-00

Преобразователи в прямоугольном корпусе с вынесенным цилиндрическим зондом влажности и температуры длиной «ххх» мм

АК

ЦАРЯ.2553.004-01

Преобразователи в прямоугольном корпусе с вынесенным на кабеле отдельным зондом температуры

Б\ххх\ууу*

ЦАРЯ.2553.004-02

Преобразователи в цилиндрическом корпусе длиной «ххх» мм с разъемом (ххх\000) или кабелем длиной «ууу» см

В

ЦАРЯ.2553.004-03

Преобразователи погружного типа для измерений при избыточном давлении до 2,5 МПа

ГМ\ххх*

ЦАРЯ.2553.004-04

Преобразователи в цилиндрическом корпусе с вынесенным зондом длиной «ххх» мм

Г

ЦАРЯ.2553.004-06

Преобразователи в прямоугольном корпусе с вынесенным на разъемном (исполнение 1) или неразъемном (исполнение 2) кабеле зондом

* - длина выносного зонда преобразователя и/или кабеля указывается только в паспорте на преобразователь.

Конструкция термогигрометров не имеет предусмотренных мест для установки пломб.

Общий вид термогигрометров различных модификаций представлен на рисунках 1-6.

Общий вид измерительных преобразователей различных модификаций представлен на рисунках 7-11.

Место нанесения заводского номера и знака утверждения типа (внутри батарейного отсека)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

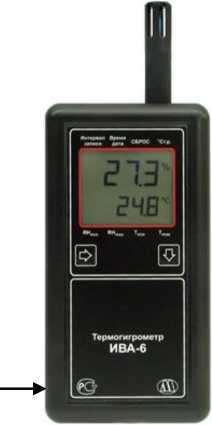

Рисунок 1 - Общий вид термогигрометров ИВА-6Н

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа (с обратной стороны)

Место нанесения

знака утверждения типа

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

(а)

Место нанесения

(б)

Место нанесения

заводского и знака

знака утверждения

утверждения типа

типа (с обратной

(внутри батарейного

стороны)

отсека)

Место нанесения заводского номера и знака утверждения типа (внутри батарейного отсека)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 3 - Общий вид термогигрометров ИВА-6АР с измерительным преобразователем ДВ2ТСМ-Б

Рисунок 2 - Общий вид термогигрометров ИВА-6А (а, б, в) и ИВА-6Н с удлинительным кабелем КУ-1 (а, в)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения знака утверждения типа

Место заводского номера (с обратной стороны)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

(а)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

(б)

Место нанесения заводского номера и знака утверждения типа (внутри батарейного отсека)

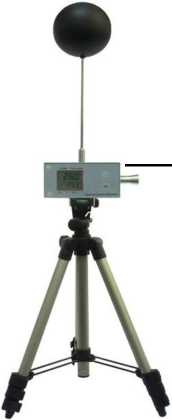

Рисунок 4 - Общий вид термогигрометров ИВА-6НИ (а) и ИВА-6НШ (б)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

*

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа (с задней стороны)

Рисунок 5 - Общий вид блоков индикации термогигрометров ИВА-6Б и ИВА-6Б-К

Место нанесения заводского номера и знака утверждения типа (с задней стороны)

Место нанесения заводского номера (с задней стороны)

Место нанесения знака утверждения типа

Место нанесения заводского номера

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

(а)

термогигрометр ИВА-6Б2-К

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

(б)

(в)

Место нанесения заводского номера и знака утверждения типа

Рисунок 6 - Общий вид блоков индикации термогигрометров ИВА-6Б2 и ИВА-6Б2-К, (а), (б) - блоки индикации в щитовом исполнении, (в) - блок индикации в исполнении для монтажа на DIN-рейку

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru
Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения знака утверждения типа

Рисунок 7 - Общий вид измерительных преобразователей ДВ2ТСМ в модификациях А, Б, ГМ (слева направо)

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Рисунок 8 - Общий вид измерительного преобразователя ДВ2ТСМ в модификации Г

Место нанесения заводского номера и знака утверждения типа

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

Рисунок 9 - Общий вид измерительных преобразователей ДВ2ТСМ в модификации В

Место нанесения

заводского номера и

знака утверждения типа

Рисунок 10 - Общий вид измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П-В с пробоотборным устройством ПДВ-8

Приказ Росстандарта №1977 от 15.09.2025, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

Рисунок 11 - Общий вид измерительных преобразователей ДВ2ТСМ-5Т-5П-АК (слева) и ДВ2ТСМ-5Т-АК (справа, модификация без канала измерений относительной влажности)

Программное обеспечение

В комплекте с термогигрометрами ИВА-6А, ИВА-6Н с функцией регистрации данных и термогигрометром ИВА-6АР поставляется программное обеспечение DataLogger, предназначенное для считывания на персональный компьютер информации, накопленной термогигрометром с последующей ее визуализацией и хранением.

В комплекте с термогигрометрами ИВА-6Б, ИВА-6Б2(-К), оборудованными цифровым выходом, поставляется программный комплекс SensNet, предназначенный для считывания, визуализации и хранения информации, получаемой с термогигрометров. Комплекс состоит из программы SensNet Server, осуществляющей считывание с термогигрометров данных и программы SensNet Client, предназначенной для визуализации и хранения результатов, полученных программой SensNet Server.

Программное обеспечение не влияет на метрологические характеристики термогигрометров.

Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование ПО

DataLogger SensNet Server SensNet Client

Идентификационное наименование ПО

ЦАРЯ.2770.000-1

ЦАРЯ.2770.000-2

ЦАРЯ.2770.000-3

Номер версии (идентификационный

5.54

номер) ПО

2.97

2.97

Цифровой идентификатор ПО

0X07DC4BC30974A9FC4F000E3CCA049E296952

E961AB6ABDB082517ED725033647

0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9

C1848F3AA5F572E19DE2F7F18B6F2

0x122A8B9F5E124C0222130C8F34AAC9546D80

D9EB9ABFA1EFE0DACB63A8B1FF01

Алгоритм вычисления цифрового идентификатора

по ГОСТ Р 34.11-94

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений относительной влажности, %

  • - для термогигрометров с измерительными преобразователями исполнения 4П:

в режиме защиты от переувлажнения

при выключенном режиме защиты от переувлажнения

  • - для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК

от 0 до 98

от 0 до 80

от 0 до 98

от 0 до 100

Диапазон измерений температуры точки росы/инея*, °С

- для термогигрометров с измерительными преобразователями исполнения 4П:

при температуре анализируемого газа (Тг) 20 °C и ниже температуре анализируемого газа выше 20 °C

* - в диапазоне измерений температуры точки росы/инея от минус 60 °С до 0 °С термогигрометры измеряют точку инея, в диапазоне измерений выше 0 °С - точку росы.

от -60 до Тг от -60 до +20

Продолжение таблицы 4

Наименование характеристики

Значение

Диапазон измерений температуры, °С

- для ИВА-6АР, ИВА-6Б, ИВА-6Б2(-К) с преобразователями ДВ2ТСМ

исполнений:

от 0 до +60 (+50)*

от -20 до +60

от -40 до +60

от 0 до +150

от -50 до +180 (от -40 до +60)**

от 0 до +125

- для ИВА-6А, ИВА-6Н с удлинительным кабелем КУ-1

от -20 до +60

  • - для ИВА-6НИ, ИВА-6НШ, ИВА-6Н без удлинительного кабеля КУ-1

  • - зонд измерений температуры внутри зачерненного шара

от 0 до +60

термогигрометра ИВА-6НИ

от 0 до +100

* - только для ИВА-6Б, ИВА-6Б2(-К) с измерительными

преобразователями ДВ2ТСМ-1Т-4П-В;

** - только для ИВА-6Б(-К), ИВА-6Б2(-К) с измерительными

преобразователями ДВ2ТСМ-5Т-5П-АК

Диапазон измерений атмосферного давления для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

от 700 до 1100

Диапазон показаний атмосферного давления для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

от 300 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления в диапазоне от 700 гПа до 1100 гПа для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

±2,5

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %

- для ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ

в диапазоне от 0 % до 90 % включ.

±2

в диапазоне от 90 % до 98 %

- для ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К) с преобразователями ДВ2ТСМ исполнений:

±3

1П:    в диапазоне от 0 %до 90 % включ.

±2

в диапазоне от 90 % до 98 %

±3

2П:    в диапазоне от 0 % до 90 % включ.

±1

в диапазоне от 90 % до 98 %

±2

4П:    в диапазоне от 0 % до 10 % включ.

±1

в диапазоне от 10 % до 50 % включ.

±2

в диапазоне от 50 % до 98 %

±3

5П:    в диапазоне от 0 % до 100 %

±2

Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С

- для термогигрометров с измерительным преобразователем исполнения 4П:

±2

Продолжение таблицы 4

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ, °С

- в диапазоне от -20 до 0 °С

±0,3*

- в диапазоне от 0 до +60 °С

±0,3

- в диапазоне от 0 до +100 °С

±0,5**

* - только для ИВА-6Н с удлинительным кабелем КУ-1 и ИВА-6А ** - только для зонда измерений температуры внутри зачерненного шара ИВА-6НИ

Пределы допускаемой абсолютной погрешности измерений температуры термогигрометров ИВА-6АР, ИВА-6Б, ИВА-6Б2(-К) с преобразователями ДВ2ТСМ приведены в таблице 5.

Таблица 5 - Пределы допускаемой абсолютной погрешности измерений температуры

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °С

от -50 до -40

от -40 до -20

от -20 до 0

от 0 до +60

от +60 до +125

от +125 до +150

от +60 до +180

-

±0,3

-

-

±0,3

-

-

±1

±0,3

-

-

±0,3

±0,005T*

-

±(0,2+0,01|T*|)

±0,2

±(0,3+0,005(T*-60))

-

±0,3

±0,7                 -

* Т - измеренное значение температуры

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %

  • - для ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ                          ±0,1;

  • - для ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2 с преобразователями ДВ2ТСМ в соответствии с таблицей 6.

Таблица 6 - Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %

±0,1

±0,1

при относительной влажности от 0 % до 10 %   ±(0,005+0,0045П*)

при относительной влажности от 10 % до 98 %        ±0,1

±(0,002+0,0002П*)

* П - измеренное значение относительной влажности, %

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Постоянная времени

- по относительной влажности, мин, не более

2 (1*)

- по температуре, мин, не более

5 (1*)

*для термогигрометра ИВА-6НИ в режиме измерений

относительной влажности

Габаритные размеры (ширинахвысотахглубина), мм, не более

ИВА-6Н

ИВА-6А

70х190х25

- блок индикации

70x155x25

- измерительный преобразователь

25х200

- длина соединительного кабеля, м, не менее

1

ИВА-6НИ (без штатива)

150х330х50

ИВА-6НШ

25х600х70

ИВА-6АР (блок индикации)

70х155х25

ИВА-6Б, ИВА-6Б-К

100х50х105

ИВА-6Б2, ИВА-6Б2-К (щитовое исполнение)

72х74х85

ИВА-6Б2-К (исполнение на DIN-рейку)

75x110x60

Масса термогигрометров, кг, не более

ИВА-6А, ИВА-6Н

0,4

ИВА-6АР

1,0

ИВА-6НИ, ИВА-6НШ, ИВА-6Б, ИВА-6Б2(-К)

1,5

Параметры электрического питания: - напряжение постоянного тока, В

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

от 2 до 3

(2 батареи типа АА)

ИВА-6НИ

3,7 В

(LiPo аккумулятор)

ИВА-6Б2-К в исполнении на DIN-рейку

24 В ±10 %

- напряжение переменного тока частотой 50 Гц, В

ИВА-6Б(-К), ИВА-6Б2(-К)

220±44

- потребляемый ток, мА, не более

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

5

ИВА-6НИ

500

ИВА-6Б(-К), ИВА-6Б2(-К)

-

ИВА-6Б2-К в исполнении на DIN-рейку

250

- потребляемая мощность, Вт, не более

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

-

ИВА-6НИ

-

ИВА-6Б, ИВА-6Б2(-К)

5

ИВА-6Б2-К в исполнении на DIN-рейку

-

Средняя наработка на отказ То в нормальных условиях, ч, не менее

10 000

Средний срок службы Тс, лет, не менее

5

Таблица 8 - Габаритные размеры измерительных преобразователей ДВ2ТСМ

Модификация преобразователя ДВ2ТСМ

Габаритные размеры корпуса преобразователя, мм, не более

Габаритные размеры зонда, мм, не более (диаметр х длина)

Длина кабеля, м

А

(длинахширинах высота) 35х50х52

12х80(мах. 1000)

-

АК

(длинахширинахвысота)

105х65х36

влажности 15х110 температуры 4х60

не более 15

Б

-

12х80 (мах.1000)

-

В

(диаметрхдлина) 30х105

-

ГМ

(диаметрхдлина) 30х105

12х250 (мах.1000)

-

Г

(длинахширинахвысота)

105х65х36

15*110

не более 15

Таблица 9 - Рабочие условия эксплуатации

Параметры,

единицы измерения

Блок индикации

Измерительный преобразователь

Термогигрометры ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К)

Температура, °С

от 0 до 50

см. таблицу 4*

Относительная влажность, %

от 0 до 95 при температуре до 35 °С и более низких температурах без конденсации влаги (от 0 до 80 при температуре от 35 °С до 50 °С)

от 0 до 98

(100**)

Атмосферное давление, кПа

от 86 до 106

от 86 до 106***

Термогигрометры ИВА-6А, ИВА-6Н

Температура, °С

от 0 до 50

-20...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °С до 50 °С)

Атмосферное давление, кПа

от 70 до 110

Термогигрометры ИВА-6НИ, ИВА-6НШ

Температура, °С

0...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °С до 50 °С)

Атмосферное давление, кПа

от 86 до 106

* для исполнений измерительных преобразователей ДВ2ТСМ 4Т, 6Т диапазон рабочих температур измерительного преобразователя от 0 до +60°С, для 5Т от -40 до +60°С. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 3;

** для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК;

*** для погружной части измерительных преобразователей модификации В диапазон рабочих давлений от 0 до 2,5 МПа.

Знак утверждения типа

наносится в виде выполненной печатным способом наклейки или надписи лазерной гравировкой на корпус термогигрометра и печатным способом на руководство по эксплуатации.

Лист № 15 Всего листов 18 Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Термогигрометры ИВА-6А, ИВА-6Н

Термогигрометр ИВА-6А(Н)

ЦАРЯ.2772.001-0х

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

(1)

Кабель mini USB - A

1 шт.

(2)

Кабель КУ-1 для подключения измерительного преобразователя к блоку индикации термогигрометра ИВА-6Н

ЦАРЯ.685611.006

1 шт.

(2)

Адаптер КИ-3 для подключения термогигрометров ИВА-6А(Н, АР) по интерфейсу RS-485 к измерительной системе на основе протокола ModBus

ЦАРЯ.685611.008

1 шт.

(2)

Защитный фторопластовый пористый колпачок (фильтр) ЗКФ-1А

1 шт.

(2)

Кронштейн для настенного крепления

1 шт.

(2)

Руководство по эксплуатации

ЦАРЯ.2772.001 РЭ

1 экз.

Упаковка

1 шт.

Термогигрометры ИВА-6Б, ИВА-6Б-К

Блок индикации

ЦАРЯ.2772.002-0х

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

Диск с программным обеспечением

1 шт.

(2), (3)

Руководство по эксплуатации

ЦАРЯ.2772.002-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометры И

ВА-6Б2, ИВА-6Б2-К

Блок индикации

ЦАРЯ.2772.003-0х

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

**

Диск с программным обеспечением

1 шт.

(2), (3)

Руководство по эксплуатации

ЦАРЯ.2772.003-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6АР

Блок индикации

ЦАРЯ.2772.004

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

Соединительный кабель

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

Кронштейн для настенного крепления

1 шт.

(2)

Адаптер КИ-3 для подключения термогигрометров ИВА-6А(Н, АР) по интерфейсу RS-485 к измерительной системе на основе протокола ModBus

ЦАРЯ.685611.008

1 шт.

(2)

Руководство по эксплуатации

ЦАРЯ.2772.004 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6НШ

Термогигрометр ИВА-6НШ

ЦАРЯ.2772.005

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.005 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.007 СБ

1 шт.

Продолжение таблицы 10

Наименование

Обозначение

Кол-во

Примечание

Термогигрометр ИВА-6НИ

Термогигрометр ИВА-6НИ

ЦАРЯ.2772.006

1 шт.

Зачерненный шар с зондом измерения температуры

ЦАРЯ.2550.001

1 шт.

Штатив телескопический

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.006 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.008 СБ

1 шт.

Термогигрометр с измерительным преобразователем исполнения -В

Кольцо уплотнительное фторопластовое 23x17x2

ЦАРЯ.711141.102

1 шт.

(2)

Пробоотборное устройство ПДВ

ЦАРЯ.2748.00Х

1 шт.

(2)

Приспособления для настройки и поверки термогигрометров ИВА-6

Преобразователь интерфейса ПИ-1С (RS-485 - USB)

ЦАРЯ.468152.001

1 шт.

(2), (3)

Преобразователь интерфейса ПИ-1СМ (jiForLAN -USB)

ЦАРЯ.468152.002

1 шт.

(2), (5)

Кабель КУ-2 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А(Н,НИ) при поверке

ЦАРЯ.685611.007

1 шт.

(2)

Кабель КУ-3 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А(Н, НИ) при поверке по каналу измерения температуры

ЦАРЯ.685611.013

1 шт.

(2)

Кабель КУ-4 для подключения преобразователя ДВ2ТСМ при поверке по каналу измерения температуры

ЦАРЯ.685611.014

1 шт.

(2)

Вставка для термостата ТПП-1.3 с 3 трубками 12 мм

ЦАРЯ.441219.001

1 шт.

(2)

Вставка для термостата ТПП-1.3 с 3 трубками 4 мм

ЦАРЯ.441219.003

1 шт.

(2)

Комплекс для юстировки одноканальный

ЦАРЯ.685611.009-01

1 шт.

(2)

Юстировочный комплекс 8-и канальный для ИВА-6А(Н)

ЦАРЯ.685611.012

1 шт.

(2)

Комплекс для юстировки ДВ2ТСМ

ЦАРЯ.685611.013

1 шт.

(2)

Комплекс 12-ти канальный для поверки по каналу измерения атмосферного давления

ЦАРЯ.685611.112

1 шт.

(2)

Установка для создания и поддержания абсолютного давления

ЦАРЯ.422522.001

1 шт.

(2)

Переходная втулка для установки измерительного преобразователя в образцовый генератор влажного газа «Родник-2» при юстировке и поверке

ЦАРЯ.746612.008

1 шт.

(2)

Переходная втулка для установки измерительного преобразователя в генератор влажного газа «HygroGen» при юстировке и поверке

ЦАРЯ.746612.009

1 шт.

(2)

  • (1) - поставляется с термогигрометрами соответствующего исполнения;

  • (2) - поставляется по запросу Потребителя;

  • (3) - поставляется с термогигрометрами с цифровым выходом.

Сведения о методиках (методах) измерений

приведены в ЦАРЯ.2772.001 РЭ «Термогигрометры ИВА-6А, ИВА-6Н. Руководство по эксплуатации», ЦАРЯ.2772.002 РЭ «Термогигрометр ИВА-6Б. Руководство по эксплуатации», ЦАРЯ.2772.003 РЭ «Термогигрометр ИВА-6Б2. Руководство по эксплуатации», ЦАРЯ.2772.004 РЭ «Термогигрометр ИВА-6АР. Руководство по эксплуатации», ЦАРЯ.2772.005 РЭ «Термогигрометр ИВА-6НШ. Руководство по эксплуатации», ЦАРЯ.2772.006 РЭ «Термогигрометр ИВА-6НИ. Руководство по эксплуатации», раздел «Методика выполнения измерений».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным влажности и температуры ДВ2

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-101 - V107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.

ТУ4311-011-77511225-2010 «Термогигрометры ИВА-6. Технические условия»

Изготовители

Общество с ограниченной ответственностью

Научно-производственная компания «МИКРОФОР»

(ООО НПК «МИКРОФОР»)

ИНН 7735509936

Адрес: 124498, г. Москва, Зеленоград, проезд 4922, д. 4, стр. 2

Акционерное общество «Научно-технический центр «Диапром»

(АО «НТЦД»)

ИНН 7721502754

Адрес: 111020, Россия, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. 2-я Синичкина, д. 9А, стр. 3, помещ. 4/2.

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное учреждение «Менделеевский центр стандартизации, метрологии и сертификации»

(ГЦИ СИ ФГУ «Менделеевский ЦСМ»)

Адрес: 141570, Московская область, Солнечногорский район, пос. Менделеево Телефон: +7 (495) 994-22-10

Факс: +7 (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Менделеевский ЦСМ» 30083-08 от 07.02.2014

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал)

(Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: Российская Федерация, 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Web-сайт: www.vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

1

Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

  • - D - диапазон измерений физической величины;

  • - е.м.р. - значение единицы младшего разряда измеряемой физической величины;

  • - Мк - масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номинальным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.

2

При использовании датчиков с числом поверочных интервалов Птах > 5000;

3

При использовании датчиков с числом поверочных интервалов Птах > 4000.
