ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_2 »    ______   2025 г. № 1867

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

02 сентября 2025 г.                                                                             1867

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению, к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

Регистрационный № 61828-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахометры электронные цифровые ТСП-04 (далее - тахометры) предназначены для бесконтактного дистанционного измерения и контроля частоты вращения роторных машин и механических конструкций, к поверхности которых имеется доступ.

Принцип работы тахометра основан на измерении периода следования импульсов от первичного преобразователя и пересчета измеренного значения периода в число оборотов в минуту.

Тахометр состоит из первичного преобразователя со встроенным промежуточным преобразователем-усилителем и показывающего измерительного блока.

Первичный преобразователь, входной величиной которого является измеряемая угловая скорость, обеспечивает формирование импульсов, частота следования которых пропорциональна угловой скорости вращающегося объекта.

Тахометр выпускается в двух исполнениях - с четырехразрядным цифровым индикатором (исполнение 1) и с пятиразрядным цифровым индикатором (исполнение 2).

Общий вид тахометра ТСП-04 в исполнении 1 и 2 и первичных преобразователей приведен на рисунках 1-6.

Программное обеспечение

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.

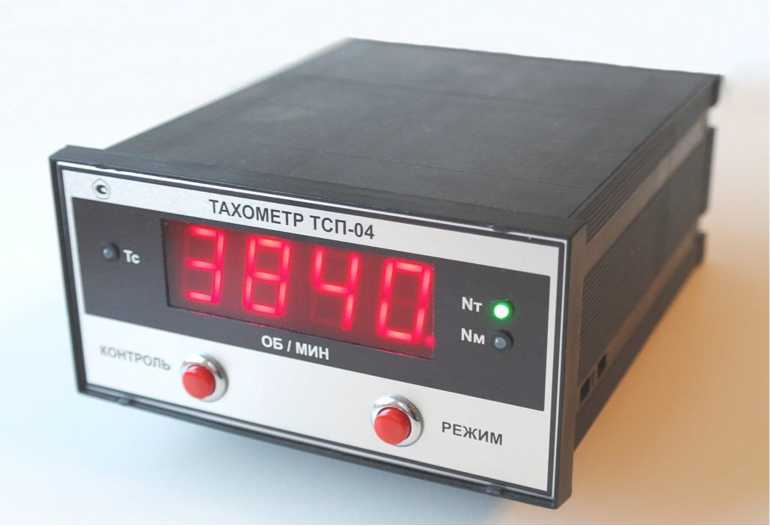

Рисунок 1 - Вид спереди, исполнение 1

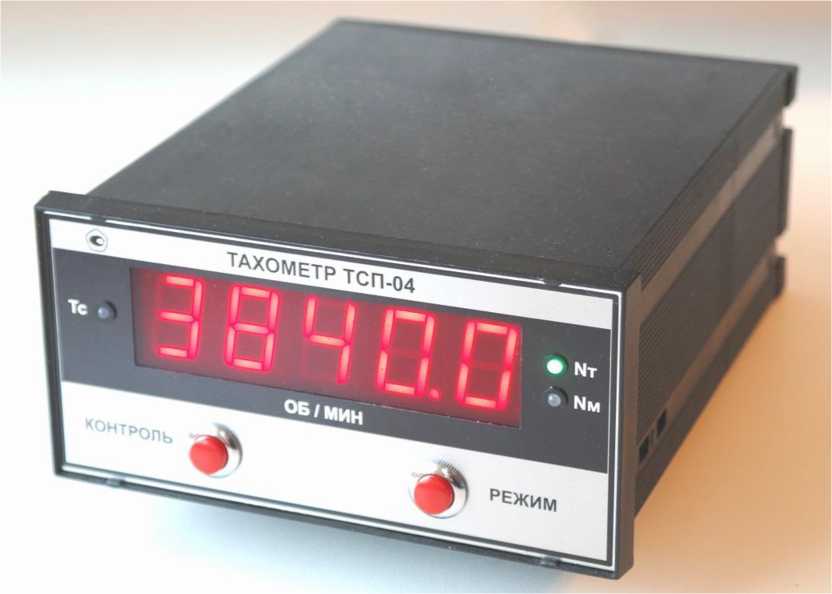

Рисунок 2 - Вид спереди, исполнение 2

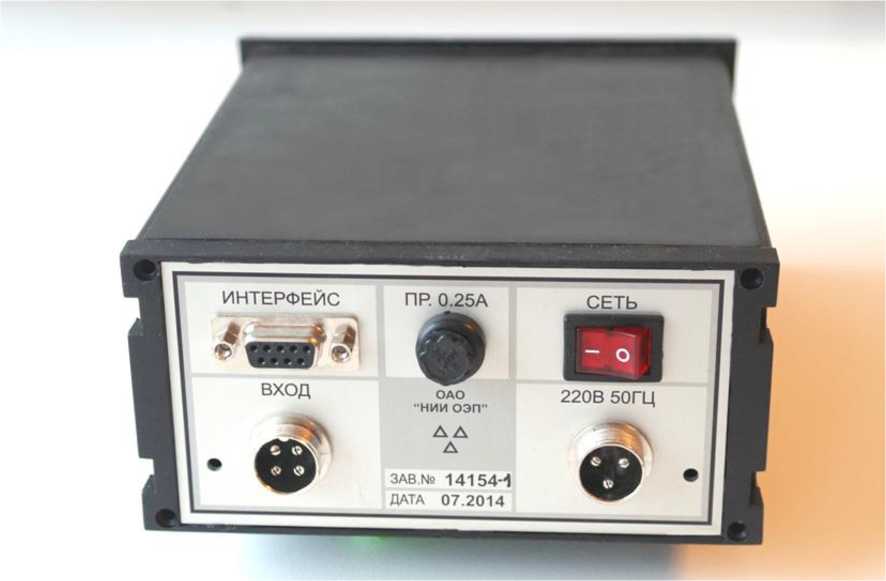

Рисунок 3 - Вид сзади

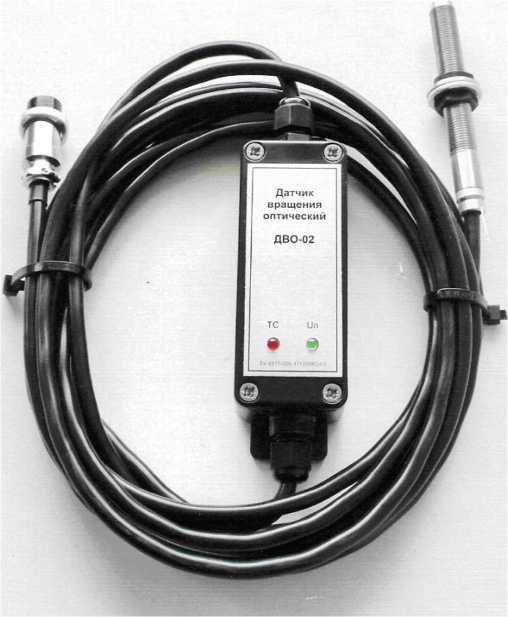

Рисунок 4 - Внешний вид преобразователя оптического

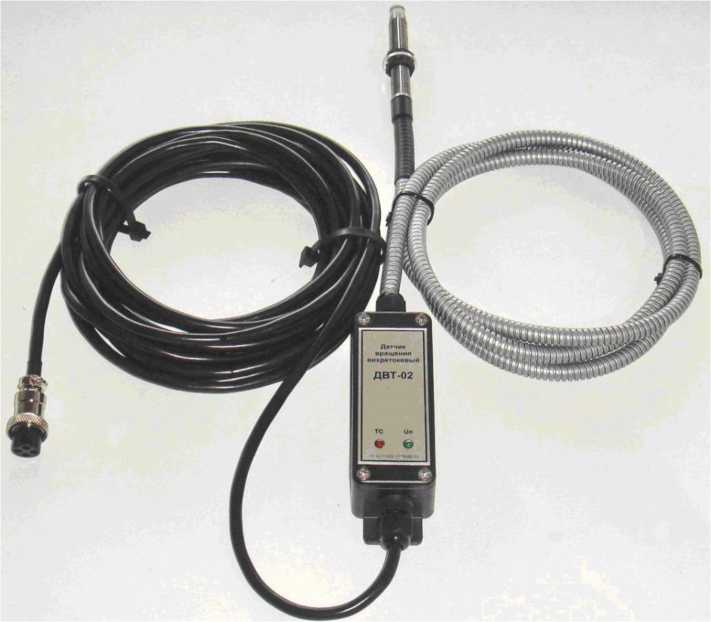

Рисунок 5 - Внешний вид преобразователя вихретокового

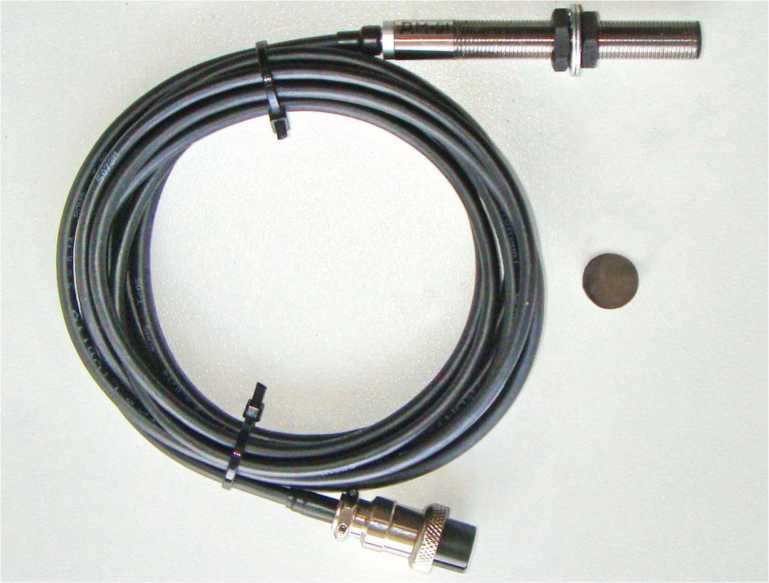

Рисунок 6 - Внешний вид преобразователя магнитного

Диапазон измерения частоты вращения, об/мин (исполнение 1)

Диапазон измерения частоты вращения, об/мин (исполнение 2) Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин

Диапазон аналогового выходного сигнала (при наличии аналогового выхода), мА

Пределы допускаемой относительной погрешности аналогового выходного сигнала, %

Электрическое сопротивление изоляции цепи питания, МОм:

- при нормальных условиях:

- в диапазоне рабочих условий применения,

Питание:

напряжение переменного тока, В

частота, Гц

Потребляемая мощность, В^А, не более

Масса прибора, кг, не более:

• -  первичного преобразователя в сборе с предусилителем;

• -  измерительного блока

Габаритные размеры измерительного блока, мм, не более

Габаритные размеры первичного преобразователя, мм

• -  длина

• -  диаметр

Длина соединительного кабеля, м

Условия эксплуатации:

Температура окружающего воздуха, ^оС:

• - измерительный блок,

• - первичные преобразователи.

Относительная влажность воздуха при температуре 35 ^оС, %, не более:

• - измерительный блок

• - первичные преобразователи

Синусоидальная вибрация в диапазоне частот 10 - 100 Гц; амплитудой, мм, не более ускорением, м/с², не более

Атмосферное давление, кПа (мм рт. ст.)

Установленная наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

наносится электрографическим способом на лицевую панель тахометра и на титульный лист Руководства по эксплуатации.

В комплект поставки тахометра входят:

• - тахометр в составе:

  1 шт.;

  1 комплект;

  1 комплект;

  1 комплект;

  1	шт.;
  1	шт.;
  1	шт.;
  1 шт.;
  		1	шт.
  		2	шт.
  		2	шт.

  наличия токового выхода указывается

• 1 измерительный блок

• 2 преобразователь вихретоковый ДВТ-02*

• 3 преобразователь магнитный ДМ-01*

• 4 преобразователь оптический ДВО-02*

• - Руководство по эксплуатации

• - Паспорт

• - Методика поверки

• - Комплект ЗИП:

• - маркер световозвращающий *

• - магнитный элемент МЭ-01    *

• - гайка М10х1

• - шайба

* тип преобразователя и необходимость при заказе тахометра.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ТСП.600.000РЭ.

ГОСТ 21339-82 «Тахометры. Общие технические условия»

ИПВС.074.000ТУ «Тахометр электронный цифровой ТСП-04. Технические условия»

Акционерное общество «Научно-исследовательский институт оптико-электронного приборостроения»

(АО «НИИ ОЭП»)

ИНН 4725481940

Юридический адрес: 188540, Ленинградская обл., г. Сосновый Бор, ул. Ленинградская, д. 29, литера Т

Телефон/факс (81369) 4-29-14

E-mail: contact@niiki.ru

ГЦИ СИ ФБУ «Тест-С.- Петербург»

Адрес:190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
