МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 июня 2022 г.

1587

Москва

О внесении изменений в сведения об утверяеденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за испол^ени^^адшаддатемШ^^33 собой-

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: O29D109BO00BAE27A64C995DDBO60203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1587

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Мерники эталонные 2-го разряда

М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

20835-05

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М»), г. Казань

Адрес: 420071, г. Казань, ул. Мира,

51-118

Юридический адрес: 420071, г. Казань, ул. Мира,

51-118

Адрес места осуществления деятельности: 422718, Республика Татарстан, Высокогорский р-н,

ст. Киндери, ул. Лесная, здание 1

ООО «Контур-М», г. Казань




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1587

Лист № 1 Регистрационный № 20835-05 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Назначение средства измерений

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости.

Мерники с шифром «01» и «01П» предназначены для поверки технических мерников

2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре +20 °С в объеме полной вместимости.

Мерники со специальной шкалой (СШ) позволяют измерять объем при температуре [(минус 20)-(+30)] °С с приведением к +20 °С.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5°С.

Описание средства измерений

Принцип работы мерника заключается в следующем:

  • - мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

  • - в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре +20°С.

Мерники, изготавливаемые:

  • - без пеногасителя имеют шифр «01»;

  • - с пеногасителем имеют шифр «01П»;

  • - с пеногасителем и специальной шкалой имеют шифр «СШ».

Мерники М2Р имеют полимерное покрытие, на мерниках М2Р, изготовленных из нержавеющей стали допускается отсутствие полимерного покрытия.

Все мерники вместимостью от 2 до 5000 дм3 комплектуются одной или двумя ампулами уровня, для контроля установки мерника в вертикальное положение.

Мерники, по требованию заказчика могут иметь один или несколько термокарманов, для измерения температуры.

Длина шкалы мерников шифром «01» и «01П» составляет ±(1 - 5)% номинальной вместимости мерника. Допускается несимметричное исполнение шкалы вверх и вниз от номинала мерника. Цена деления шкалы соответствует погрешности мерника.

Мерники с шифром «01» и «01П» состоят из резервуара, измерительной горловины с водомерной трубкой или прозрачными окнами, измерительной шкалы и ампулы для контроля установки мерника в вертикальное положение. Мерники вместимостью 10 дм3 и более устанавливаются на раме и снабжены сливным краном или заливным и сливным кранами.

Мерники номинальной вместимостью от 2 до 10 дм3 могут изготавливаться без опор с плоским дном.

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Все мерники вместимостью 20 дм3 и более могут иметь кран для доведения жидкости до отметки номинальной вместимости.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ состоят из:

  • - резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+30)] °С, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к +20 °С;

  • - подвижного визира, у которого с левой стороны указана номинальная вместимость мерника, на правой стороне визира нанесена нулевая отметка и отметки, соответствующие значениям ±0,25% и ±0,5% номинальной вместимости мерника;

  • - пеногасителя;

  • - ампулы уровня, для контроля установки мерника в вертикальное положение.

Рабочая жидкость подается в предварительно смоченный мерник через приемное отверстие пеногасителя. После заполнения мерника производится измерение температуры рабочей жидкости внутри резервуара при помощи термометра и устанавливается подвижной визир таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

Общий вид мерников представлен на рисунке 1.

Приказ Росстандарта №1587 от 29.06.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид мерников

Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале мерника и в сливных кранах.

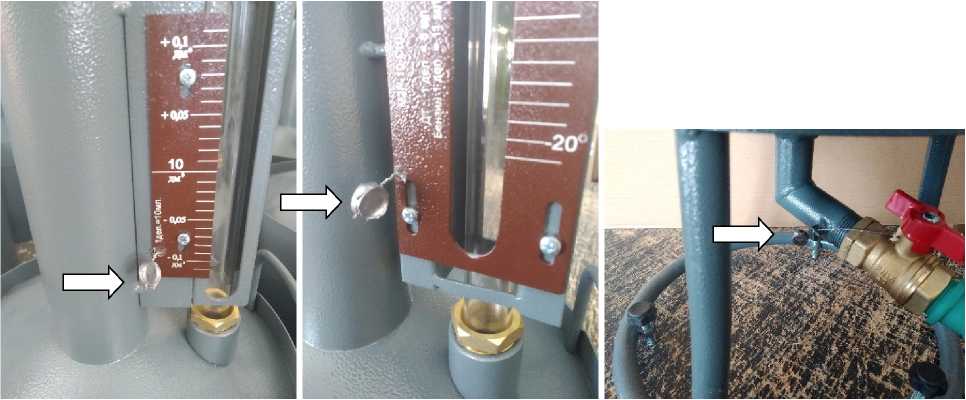

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №1587 от 29.06.2022, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость мерников при температуре

2, 5, 10, 20, 50, 100, 200, 500,

плюс 20 °С, дм3

1000, 1500, 2000, 2500, 3000, 5000

Пределы допускаемой относительной погрешности при измерении объема при температуре +20 °С, %

- мерники с шифром «01» и «01П»

±0,05; ±0,1

- мерники с шифром «СШ»

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

неагрессивные жидкости по отношению к материалам мерников

Температура измеряемой среды, °С:

  • - для мерников с шифров «01» и «01П»

  • - для мерников с шифром «СШ»

от +15 до +25 от -20 до +30

Диапазон плотностей измеряемой среды при температуре +20 °С, кг/м3

  • - для бензина

  • - для дизельного топлива

от 710 до 760

от 810 до 860

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от +15 до +25 от +30 до +80 от 84 до 107

Средний срок службы, лет Средняя наработка на отказ, ч

10

20000

Таблица 3 - Габаритные размеры и масса

Обозначение модели мерника

Габаритные размеры, мм, не более

Масса, кг, не более

Диаметр

Высота

М2Р-2-01

160

380

2,5

М2Р-5-01

220

550

3,5

М2Р-10-01

300

500

6

М2Р-10-01П

300

700

8

М2Р-10-СШ

300

950

10

М2Р-20-01

370

700

9

М2Р-20-01П

370

1100

11

М2Р-20-СШ

370

1250

15

М2Р-50-01

600

1100

35

М2Р-50-01П

600

1300

38

М2Р-50-СШ

600

1800

50

М2Р-100-01

600

1400

50

М2Р-100-01П

600

1650

60

М2Р-200-01

840

1580

75

М2Р-500-01

900

1900

200

М2Р-1000-01

1100

2000

250

М2Р-1500-01

1300

2600

350

М2Р-2000-01

1300

2800

420

М2Р-2500-01

1500

3000

500

М2Р-3000-01

1800

3400

610

М2Р-5000-01

2250

4200

1100

Цена деления температурной шкалы 1 °С для мерников с шифром «СШ» соответствует

следующим объемам:

М2Р-10-СШ  для «Б»

-   11 см3

для «ДТ»

-  8 см3

М2Р-20-СШ  для «Б»

-  22 см3

для «ДТ»

-  16 см3

М2Р-50-СШ  для «Б»

-  55 см3

для «ДТ»

-  40 см3

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ

нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количеств

о

Мерник эталонный 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01,    М2Р-500-01,    М2Р-1000-01,    М2Р-1500-01,

М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мерникам эталонным 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Технические условия ТУ 4381-002-50618805-00 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01».

Изготовитель

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М»)

ИНН 1660038429

Юридический адрес: 420071, г. Казань, ул. Мира, 51-118

Адрес места осуществления деятельности: 422718, Республика Татарстан, Высокогорский р-н, ст. Киндери, ул. Лесная, здание 1

Телефон: (843) 202-31-70

Web-сайт: www.memiki.ru

E-mail: kontur m16@mail.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.310592
