№670 от 30.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 242758
ПРИКАЗ о внесении изменений в утвержденный тип СИ, влияющих на МХ Преобразователи перемещения токовихревые ВN-ППТ
Приказы по основной деятельности по агентству Вн. Приказ № 670 от 30.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
30 апреля 2021 г.
№ 670
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа возложить на заместителя Руковод1|теляподФ^даД1^Жмеаг,да^йаоэ(ЦО техническому регулированию и метролог: ш
метрологии
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE203F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
J^.B.Кулешов
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «30» апреля 2021 г. № 670
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер1 |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки2 |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Преобразователи перемещения токовихревые |
BN-ППТ |
56536-14 |
Фирма «Bently Nevada, LLC.», США |
МП-56536-14 |
ООО«ДжиИ Рус Инфра», г. Москва |
ФГУП «ВНИИМС», г. Москва |
Указывается только для средств измерений единичного производства
Указывается только в случае отмены методик поверки
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» апреля 2021 г. № 670
Лист № 1 Регистрационный № 56536-14 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи перемещения токовихревые BN-1111Т
Назначение средства измеренийПреобразователи перемещения токовихревые BN-ППТ (далее - преобразователи) предназначены для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал.
Описание средства измеренийПринцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от генератора. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
1реобразователи имеют следующие модификации BN-3300XL (варианты исполнений NSV; 5 мм; 8 мм; 11 мм; 25 мм; 50 мм), BN-3300 (варианты исполнений 5 мм; 8 мм; 16 мм HTPS; 8 мм REBAM; 8 мм RAM), BN-7200 (варианты исполнений 5 мм; 8 мм; 11 мм; 14 мм; 25 мм), BN-990, BN-991, BN-130713, BN-330801 ProxPac, BN-330881 ProxPac XL, В^330165, отличающиеся диапазоном измерения осевого перемещения и диапазоном рабочих частот, а также массогабаритными характеристиками.
Датчики модификации BN-3300XL работают совместно с генераторами (проксиметрами) модификации BN-3300XL;
Датчики модификации BN-3300 работают совместно с генераторами (проксиметрами) модификации BN-3300;
Датчики модификации BN-7200 работают совместно с генераторами (проксиметрами) модификации BN-7200;
Датчики модификации BN-990 работают совместно с генераторами (проксиметрами) модификации BN-990;
Датчики модификации BN-991 работают совместно с генераторами (проксиметрами) модификации BN-991;
Датчики модификации BN-130713 работают совместно с генераторами (проксиметрами) модификации BN-130713;
Датчики модификации BN-330801 ProxPac работают совместно с генераторами (проксиметрами) модификации BN-330801;
Датчики модификации BN-330881 ProxPac XL работают совместно с генераторами (проксиметрами) модификации BN-330881;
Датчики модификации BN-330165 работают совместно с генераторами (проксиметрами) модификации BN-330I65.
Общий вид преобразователей представлен на рисунке 1.

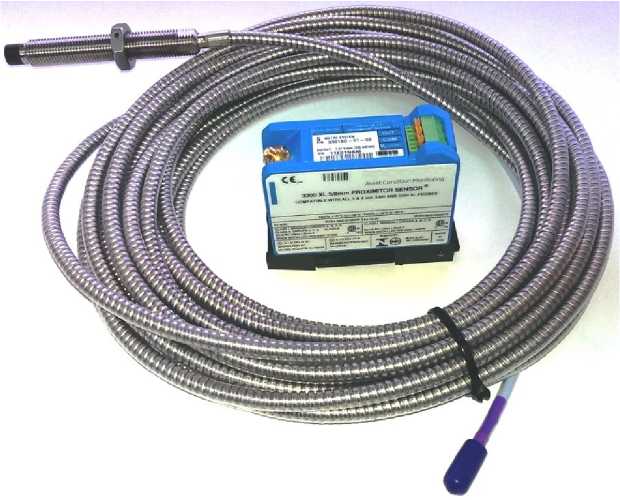

Рисунок 1 - Общий вид преобразователя перемещения токовихревого BN-ППТ
Знак поверки ставится в паспорте.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики модификации BN-3300XL
|
Наименование характеристики |
Значение характеристики для модификации BN-3300XL, вариант исполнения: | ||||
|
NSV |
5 мм, 8 мм |
11 мм |
25 мм |
50 мм | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерения осевого перемещения, мм |
от 0,25 до 1,78 |
от 0,25 до 2,3 |
от 0,5 до 4,5 |
от 0,63 до 13,33 |
от 1,3 до 29,2 |
|
Диапазон измерения радиального виброперемещения, мкм |
от 0 до 500 |
от 0 до 1000 |
от 0 до 3300 |
от 0 до 12200 |
- |
|
Диапазон рабочих частот, Гц |
от 0 до 10000 |
от 0 до 8000 |
от 0 до 2700 |
- | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
(,7874 |
0,3937 | |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
2( |
6,5 |
1( |
15 | |
|
Неравномерность частотной характеристики, %, не более |
2,5 |
- | |||
|
Нелинейность амплитудной характеристики, %, не более |
1,5 | ||||
|
Пределы допускаемой основной относительной погрешности | |||||
|
преобразования, % |
±3 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики для модификации BN-3300XL, вариант исполнения: | ||||
|
NSV |
5 мм, 8 мм |
11 мм |
25 мм |
50 мм | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,2 | ||||
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | ||||
Таблица 2 - Основные технические характеристики модификации BN-3300XL
|
Наименование характеристики |
Значение характеристики для модификации BN-3300XL, вариант исполнения: | ||||
|
NSV |
5 мм, 8 мм |
11 мм |
25 мм |
50 мм | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Электрическое сопротивление изоляции, МОм, не менее |
50 | ||||
|
Электрическая прочность изоляции, В, не менее |
1000 | ||||
|
Параметры электрического питания: - напряжение питания, В |
от -17,5 до +26 | ||||
|
Потребляемая мощность, Вт |
0,82 | ||||
|
Габаритные размеры датчика (диаметр x длина), мм, не более |
10x250 |
10x250 |
16x250 |
39x250 |
51x376 |
|
Габаритные размеры питающего генератора (длина х ширина х высота), мм, не более |
80,3x61,0 х63,2 |
81,3x61,2 х63,5 |
81,3x61,2 x63,5 |
81,3x61,2 x63,5 |
79,4x60,2 x50,0 |
|
Масса комплекта, г, не более |
720 |
700 |
2805 |
2205 |
2485 |
|
Условия эксплуатации:
| |||||
|
от -52 до +177 |
от -52 до +177 |
от -52 до +200 | |||
|
от 0 до 100 |
от 0 до 93 |
от 0 до 100 | |||
Таблица 3 - Метрологические характеристики для модификации BN-3300
|
Наименование характеристики |
Значение характеристики для модификации BN-3300, вариант исполнения: | |||
|
5 мм,8 мм |
16 мм HTPS |
8 мм REBAM |
8 мм RAM | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерения осевого перемещения, мм |
от 0,25 до 2,25 |
от 0,5 до 4,5 |
от 0,13 до 0,53 от 0,23 до 0,43 |
от 0,25 до 1,75 |
|
Диапазон измерения радиального |
от 0 |
от 0 |
от 0 |
от 0 |
|
виброперемещения, мкм |
до 1000 |
до 2000 |
до 75 |
до 500 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики для модификации BN-3300, вариант исполнения: | |||
|
5 мм,8 мм |
16 мм HTPS |
8 мм REBAM |
8 мм RAM | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон рабочих частот, Гц |
от 0 до 6500 |
от 0 до 6000 |
от 0 до 10000 | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
0,04 0,08 |
7,87 |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
6,5 |
10 |
27,5 25 |
6,5 |
|
Неравномерность частотной характеристики, %, не более |
2,5 | |||
|
Нелинейность амплитудной характеристики, %, не более |
1,5 | |||
|
Пределы допускаемой основной относительной погрешности преобразования,% |
±3 | |||
|
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,2 | |||
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | |||
Таблица 4 - Основные технические характеристики для модификации BN-3300
|
Наименование характеристики |
Значение характеристики для модификации BN-3300, вариант исполнения: | |||
|
5 мм,8 мм |
16 мм HTPS |
8 мм REBAM |
8 мм RAM | |
|
1 |
2 |
3 |
4 |
5 |
|
Электрическое сопротивление изоляции, МОм, |
50 | |||
|
не менее | ||||
|
Электрическая прочность изоляции, В, не менее |
1000 | |||
|
Параметры электрического питания: |
от -17,5 |
от -19,6 до |
от -17,5 | |
|
- напряжение питания, В |
до -26 |
-26 |
до - |
26 |
|
Потребляемая мощность, Вт |
0,82 | |||
|
Габаритные размеры датчика (диаметр х длина), | ||||
|
мм, не более |
10x250 |
16x250 |
10x250 |
10x250 |
|
Габаритные размеры питающего генератора | ||||
|
(длина х ширина х высота), мм, не более |
79,4х60,2х50 | |||
|
Масса комплекта, г, не более |
680 |
1400 |
617 |
720 |
|
Условия эксплуатации: | ||||
|
- диапазон рабочих температур, °С |
от -52 до |
от -52 до |
от -52 до |
от -52 до |
|
+177 |
+350 |
+177 |
+177 | |
|
- диапазон относительной влажности воздуха, % |
от 0 до 100 | |||
Таблица 5 - Метрологические характеристики для модификации BN-7200
|
Наименование характеристики |
Значение характеристики для модификации BN-7200, вариант исполнения: | |||
|
5 мм,8 мм |
11 мм |
14 мм |
25 мм | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерения осевого перемещения, мм |
от 0,25 до 2,28 |
от 1,02 до 5,08 |
от 0,51 до 5,57 |
от 1,27 до 13,97 |
|
Диапазон измерения радиального виброперемещения, мкм |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 2000 |
от 0 до 12200 |
|
Диапазон рабочих частот, Гц |
от 0 до 10000 | |||
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
0,79 | |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
6,5 |
10 |
38 | |
|
Неравномерность частотной характеристики, %, не более |
2,5 | |||
|
Нелинейность амплитудной характеристики, %, не более |
1,5 | |||
|
Пределы допускаемой основной относительной погрешности преобразования,% |
±3 | |||
|
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,2 | |||
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | |||
Таблица 6 - Основные технические характеристики для модификации BN-7200
|
Наименование характеристики |
Значение характеристики для модификации BN-7200, вариант исполнения: | |||
|
5 мм,8 мм |
11 мм |
14 мм |
25 мм | |
|
1 |
2 |
3 |
4 |
5 |
|
Электрическое сопротивление изоляции, МОм, не менее |
50 | |||
|
Электрическая прочность изоляции, В, не менее |
1000 | |||
|
Параметры электрического питания: - напряжение питания, В |
от -17,5 до -26 |
от -19,6 до -26 |
от -17,5 до -26 | |
|
Потребляемая мощность, Вт |
0,82 | |||
|
Габаритные размеры датчика (диаметр x длина), мм, не более |
10x250 |
16х250 |
20x250 |
39x250 |
|
Габаритные размеры питающего генератора (длина х ширина х высота), мм, не более |
80,3х61х 63,2 |
79,8х61х 50,8 |
79,8x61 х 50,8 |
79,2x60,4 x50,8 |
|
Масса комплекта, г, не более |
720 |
617 | ||
|
Условия эксплуатации: | ||||
|
- диапазон рабочих температур, °С |
от -52 до +177 |
от -52 до +177 |
от -52 до +177 |
от -52 до +177 |
|
- диапазон относительной влажности воздуха, % |
от 0 до 95 |
от 0 до 100 |
от 0 до 95 | |
Таблица 7 - Метрологические характеристики для модификаций BN-990, BN-991, BN-130713,
BN-330801 Proxpac, BN-330881 Proxpac XL, BN-330165
|
Наименование характеристики |
Значение характеристики для модификации: | |||||
|
BN-990 |
BN-991 |
BN- 130713 |
BN- 330801 Proxpac |
BN-330881 Proxpac XL |
BN- 330165 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерения осевого перемещения, мм |
- |
от 0,25 до 1,65 |
от 1,3 до 29,2 |
от 0,25 до 2,3 |
от 0,25 до 2,3 |
от 0,25 до 2,25 |
|
Диапазон измерения радиального виброперемещения, мкм |
от 0 до 125 |
- |
- |
от 0 до 10000 |
- | |
|
Диапазон рабочих частот, Гц |
от 5 до 6000 |
- |
от 0 до 60 |
от 0 до 8000 |
от 0 до 10000 |
- |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
0,394 |
7,87 | |||
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
6,5 |
20 |
6,5 | |||
|
Неравномерность частотной характеристики, %, не более |
2,5 | |||||
|
Нелинейность амплитудной характеристики, %, не более |
1,5 | |||||
|
Пределы допускаемой основной относительной погрешности преобразования, % |
±3 | |||||
|
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,2 | |||||
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | |||||
Таблица 8 - Основные технические характеристики для модификации BN-990, BN-991,BN-130713, BN-330801 Proxpac, BN-330881 Proxpac XL, BN-330165
|
Наименование характеристики |
Значение характеристики для модификации: | |||||
|
BN-990 |
BN-991 |
BN- 130713 |
BN- 330801 Proxpac |
BN-330881 Proxpac XL |
BN- 330165 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Электрическое сопротивление | ||||||
|
изоляции, МОм, не менее |
50 |
|
Электрическая прочность изоляции, В, не менее |
1000 |
Продолжение таблицы 8
|
Наименование характеристики |
Значение характеристики для модификации: | |||||
|
BN-990 |
BN-991 |
BN- 130713 |
BN- 330801 Proxpac |
BN-330881 Proxpac XL |
BN- 330165 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Параметры электрического | ||||||
|
питания: | ||||||
|
- напряжение питания, В |
от 12 до 35 |
от -17,5 до -26 | ||||
|
Потребляемая мощность, Вт |
0,82 | |||||
|
Габаритные размеры датчика | ||||||
|
(диаметр х длина), мм, не более |
10х250 |
10x250 |
10х250 |
10x40 | ||
|
Габаритные размеры питающего генератора (длина х ширина х |
127х45,7х |
144,8х |
144,8х |
81,3x61,2 | ||
|
высота), мм, не более |
100,1х73,9х53,3 |
131,6 |
91,4х76,2 |
91,4х92,7 |
x63,5 | |
|
Масса комплекта, г, не более |
820 |
1400 | ||||
|
Условия эксплуатации: - диапазон рабочих температур, |
от -52 до |
от -52 до | ||||
|
°С |
от -52 до +177 |
+120 |
+100 | |||
|
- диапазон относительной | ||||||
|
влажности воздуха, % |
от 0 до 100 | |||||
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик |
BN-ППТ (согласно модификации) |
1 шт. |
|
Блок генератора (проксиметр) |
BN-ППТ (согласно модификации) |
1 шт. |
|
Соединительный кабель |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 56536-14 |
1 экз. |
приведены в паспорте «Преобразователи перемещения токовихревые BN-ППТ», раздел 5.
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым BN-ППТГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»
Техническая документация фирмы «Bently Nevada, LLC.», США
Лист № 8
Всего листов 8
