№2246 от 25.10.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 52874
О переоформлении свидетельства об утверждении типа средства измерений № 11374/1 "Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2246 от 25.10.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 октября 2018 г.
2246
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 11374/1 «Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращениями ООО «ВиКонт» от 26 сентября 2018 г. № 376 и № 377 приказываю:
-
1. Внести изменения в описание типа на вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22234-01, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу РЭ 4277-032-00205435-01 приложение 1 с изменением № 1 «Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310. Методика поверки» и распространить действие документа на вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310, выпущенные после даты издания приказа о переоформлении свидетельства об утверждении типа средства измерений № 11374/1.
-
3. Переоформить свидетельство об утверждении типа № 11374/1
«Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 22234-01, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
г" 1
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
X__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» октября 2018 г. № 2246
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310
Назначение средства измеренийВибропреобразователи пьезоэлектрические с предусилителями серии ВК-310 (далее -вибропреобразователи) предназначены для измерений виброускорения, виброскорости и виброперемещения.
Описание средства измеренийВибропреобразователи пьезоэлектрические с предусилителями серии ВК-310 представляют собой преобразователи инерционного типа и используют прямой пьезоэлектрический эффект.
Вибропреобразователи выпускаются в следующих исполнениях: ВК-310, ВК-310А, ВК-310С, ВК-310С-2, ВК-310С-3, ВК-310НС, ВК-312, ВК-312С, ВК-312С-1, ВК-315А, ВК-315С и ВК-315С-1. Вибропреобразователи ВК-310, ВК-310А, ВК-310С, ВК-310С-2, ВК-310С-3 и ВК-310НС состоят из первичных измерительных преобразователей (датчиков) и встроенных предусилителей, собранных в одном корпусе. Вибропреобразователи ВК-312, ВК-312С, ВК-312С-1, ВК-315А, ВК-315С и ВК-315С-1 состоят из пьезоэлектрических датчиков и выносных предусилителей, соединенных вибростойким кабелем в металлорукаве.
Вибропреобразователи имеют маркировку взрывозащиты ExiаПСT5 Х.

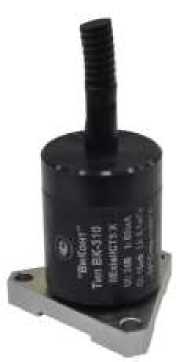

Общий вид вибропреобразователей пьезоэлектрических с предусилителями серии ВК-310 (исполнения ВК-310, ВК-310А, ВК-310С, ВК-310С-2, ВК-310С-3 и ВК-310НС) представлен на рисунке 1, вибропреобразователей пьезоэлектрических с предусилителями серии ВК-310 (исполнения ВК-312, ВК-312С, ВК-312С-1, ВК-315А, ВК-315С и ВК-315С-1) представлен на рисунке 2.
ВК-310, ВК-310С, ВК-310С-2, ВК-310С-3 и ВК-310НС
ВК-310А
Рисунок 1 - Общий вид вибропреобразователей пьезоэлектрических с предусилителями серии ВК-310 (исполнения ВК-310, ВК-310А, ВК-310С, ВК-310С-2, ВК-310С-3 и ВК-310НС)

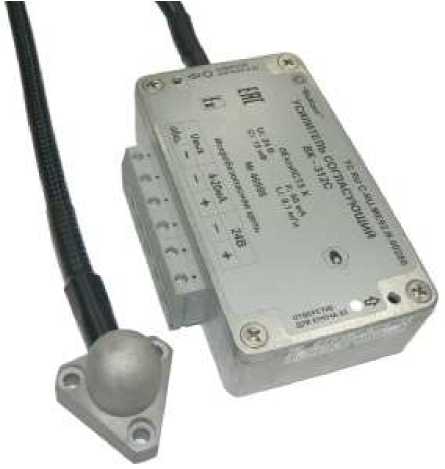

ВК-312С и ВК-315С
Рисунок 2 - Общий вид вибропреобразователей пьезоэлектрических с предусилителями серии ВК-310 (исполнения ВК-312, ВК-312С, ВК-312С-1, ВК-315А, ВК-315С, ВК-315С-1)
ВК-312, ВК-312С-1, ВК-315, ВК-315С-1
Пломбирование вибропреобразователей пьезоэлектрических с предусилителями серии ВК-310 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Исполнение | ||||||
|
ВК-310 |
ВК-310С |
ВК-310А |
ВК-312 |
ВК-312С |
ВК-315А |
ВК-315С | |
|
Значение | |||||||
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
от 3 до 5000от (10 до 1000)* |
от 10 до 1000 |
от 10 до 1000 (от 5 до 20000)* |
от 10 до 1000 | ||
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 0,1 до 30 |
- |
от 0,1 до 30 (от 0,1 до 100)* |
от 0,1 до 30 |
от 0,1 до 30 (от 0,1 до 100)* |
от 0,1 до 30 | |
|
Диапазон измерений виброускорения (амплитудное значение), м/с2 |
- |
- |
от 0,05 до 400 |
- |
- |
- |
- |
|
Номинальный коэффициент преобразования на базовой частоте 45 Гц по виброскорости:
по виброускорению:
|
0,05 50 |
0,53 |
10 |
0,05 |
0,53 50 |
0,05 |
0,53 50 |
Продолжение таблицы 1
|
Наименование характеристики |
Исполнение | ||||||
|
ВК-310 |
ВК-310С |
ВК-310А |
ВК-312 |
ВК-312С |
ВК-315А |
ВК-315С | |
|
Значение | |||||||
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 | ||||||
|
Нелинейность амплитудной характеристики в диапазонах измерений виброскорости (СКЗ) и виброускорения (амплитудное значение) на базовой частоте 45 Гц, %, не более |
±12 | ||||||
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более:
|
±10 |
±10 |
±10 | ||||
|
Спад АЧХ на частотах, %, не более:
|
20 |
-20 |
20 | ||||
|
Коэффициент нелинейных искажений выходного сигнала на базовой частоте 45 Гц, %, не более |
3 |
3 |
3 | ||||
|
Относительный коэффициент поперечного преобразования, %, не более |
10 |
5 | |||||
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/°С |
±0,1 |
± 0,05 | |||||
Продолжение таблицы 1
|
Наименование характеристики |
Исполнение | |||||
|
ВК-310 ВК-310С |
ВК-310А ВК-312 |
ВК-312С |
ВК-315А |
ВК-315С | ||
|
Значение | ||||||
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | |||||
|
Условия эксплуатации:
-датчика
|
от -40 до +80 |
от -40 до +120 от -40 до +60 |
от -40 до +250 от -40 до +60 | |||
|
Установочный резонанс, кГц |
4 |
24 | ||||
|
Напряжение питания (пост.), В |
от 5 до 30 |
24 ± 1,2 |
от 5 до 30 |
24 ± 1,2 |
от 5 до 30 | |
|
Габаритные размеры, мм, не более:
(длина 1ширинахвысота)
|
68х115,3 |
28х83 |
51х32 93,5x58x37,1 |
х37 75x113x59 |
52x38 93,5x58x37,1 |
x40 75x113x59 |
|
Масса, г, не более: -датчика
|
200 |
100 |
100 300 | |||
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Исполнение | ||||
|
ВК-310НС |
ВК-310С-2 |
ВК-310С-3 |
ВК-312С-1 |
ВК-315С-1 | |
|
Значение | |||||
|
Диапазон рабочих частот, Гц |
от 3 до 200 |
от 3 до 200 |
от 3 до 1000 |
от 10 до 1000 | |
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 0,1 до 30 |
от 0,1 до 30 | |||
|
Диапазон измерений виброперемещения (размах), мкм |
от 10 до 400 | ||||
|
Номинальный коэффициент преобразования на базовой частоте 45 Гц:
|
0,04 |
0,53 |
0,53 |
0,53 |
0,53 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 | ||||
|
Нелинейность амплитудной характеристики в диапазонах измерений виброскорости (СКЗ) и виброускорения (амплитудное значение) на базовой частоте 45 Гц, %, не более |
±6 | ||||
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более:
|
±10 |
±10 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Исполнение | ||||
|
ВК-310НС |
ВК-310С-2 |
ВК-310С-3 |
ВК-312С-1 |
ВК-315С-1 | |
|
Значение | |||||
|
Спад АЧХ на частотах, %, не более:
|
-30 |
-30 |
20 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
10 |
5 | |||
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/°С |
± 0,1 |
± 0,05 | |||
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 | ||||
|
Условия эксплуатации: температура окружающей среды, °С:
|
от -40 до +80 |
от -40 до +120 от -40 до +60 |
от -40 до +250 от -40 до +60 | ||
|
Установочный резонанс, кГц |
не менее 18 |
24 | |||
|
Напряжение питания (пост.), В |
от 12 до 30 | ||||
|
Габаритные размеры, мм, не более:
(длина*ширина*высота) |
68*75 |
40*31 75*58*35 | |||
|
Масса, г, не более: -датчика
|
200 |
100 300 | |||
Наработка на отказ при доверительной вероятности 0,95 не менее 10000 ч. Срок службы не менее 10 лет.
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус методом гравировки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь с встроенным или выносным предусилителем |
ВК-310, ВК-310А, ВК-310С, ВК-310С-2, ВК-310С-3, ВК-310НС, ВК-312, ВК-312С, ВК-312С-1, ВК-315А, ВК-315С или ВК-315С-1 |
1 шт. |
|
Винт для крепления (для ВК-310; ВК-310С; ВК-310С-2; ВК-310С-3; ВК-310НС) |
М5х12 |
3 шт. |
|
Винт для крепления (для ВК-312; ВК-312С; ВК-315А; ВК-315С; ВК-312С-1; ВК-315С-1) |
М4х12 |
3 шт. |
|
Невыпадающий винт для крепления предусилителя (для ВК-312; ВК-312С; ВК-315А; ВК-315С; ВК-312С-1; ВК-315С-1) |
М4х10 |
2 шт. |
|
Розетка (для ВК-310А) |
РС4ТВ |
1 шт. |
|
Розетка кабельная (для ВК-310) |
2 РМ14 |
1 шт. |
|
Руководство по эксплуатации с Приложением 1 «Методика поверки с Изменением № 1» |
РЭ 4277-032-00205435-01 |
1 экз. на 5 комплектов, но не менее одного в один адрес поставки |
|
Паспорт |
ВК310.01 ПС |
1 экз. |
осуществляется по документу РЭ 4277-032-00205435-01, приложение 1 с изменением № 1, «Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 июля 2018 года.
Основное средство поверки: поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
Нормативные и технические документы, устанавливающие требования к вибропреобразователям пьезоэлектрическим с предусилителями серии ВК-310ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2 104 Гц
ТУ 4277-032-00205435-01 Вибропреобразователи пьезоэлектрические с предусилителями. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)
ИНН 7726553463
Адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Телефон: (495) 122-25-27
Web-сайт: www.vicont.ru
E-mail: info@vicont.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
- значения параметров вибропреобразователей, выполняемых по специальному заказу
