№151 от 21.01.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 298775
ПРИКАЗ_Об утверждении типов средств измерений (18)
Приказы по основной деятельности по агентству Вн. Приказ № 151 от 21.01.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
21 января 2022 г.
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
(-----------------------------------\
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151 Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ-вод-ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |

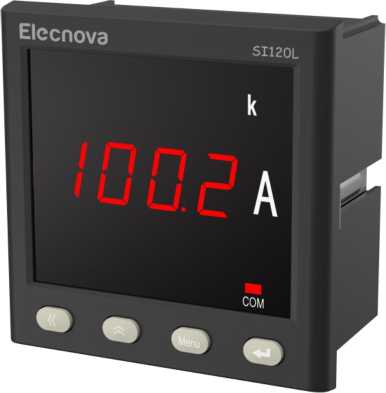

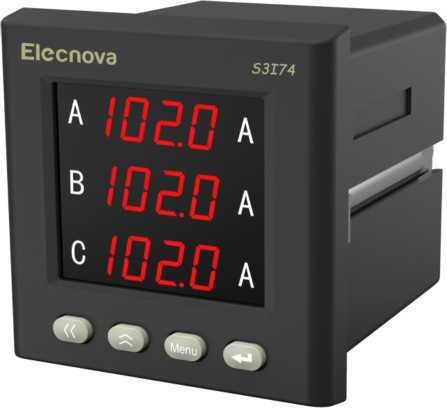

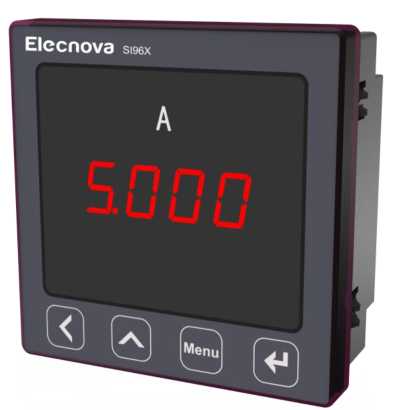

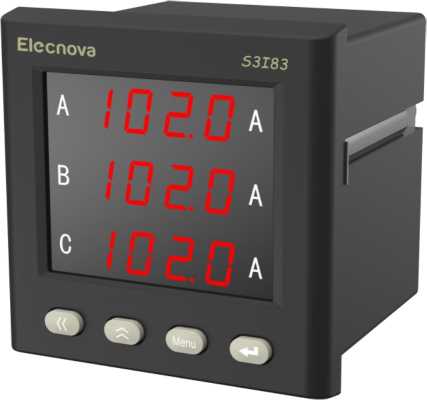

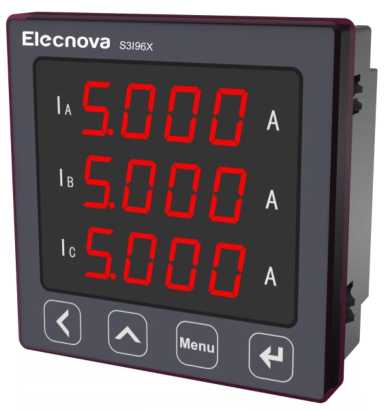

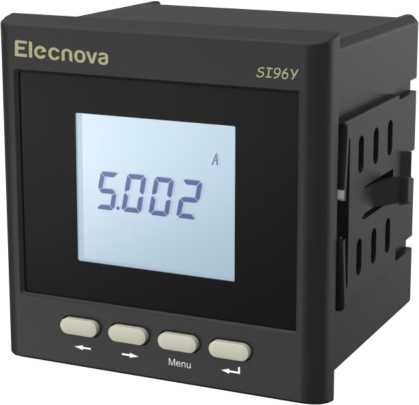

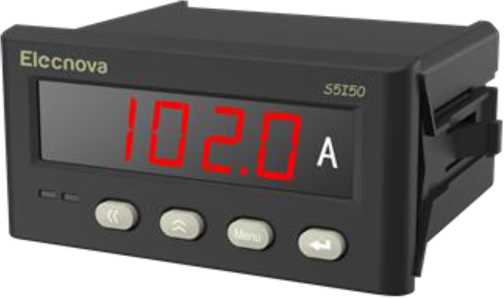

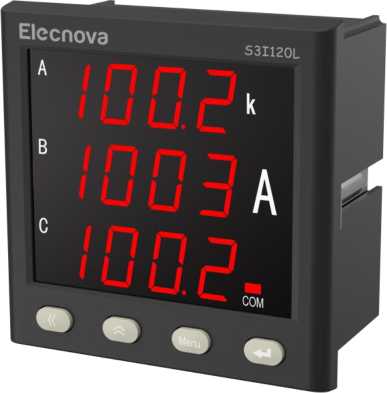

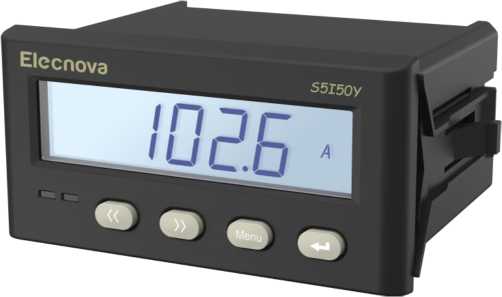

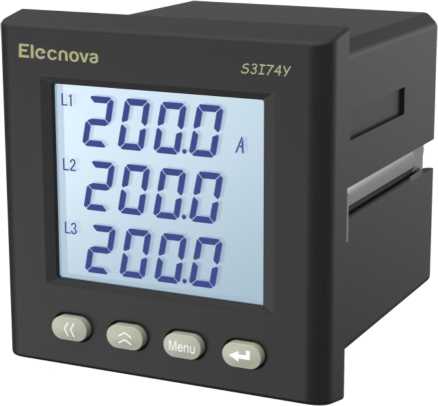

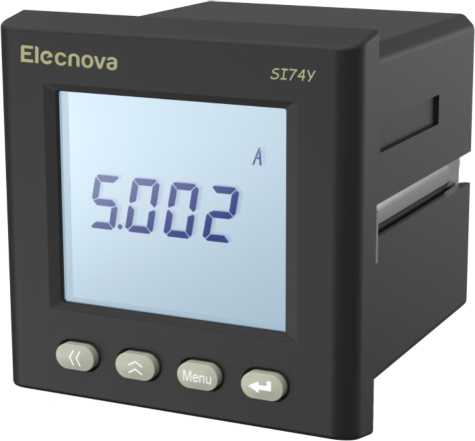

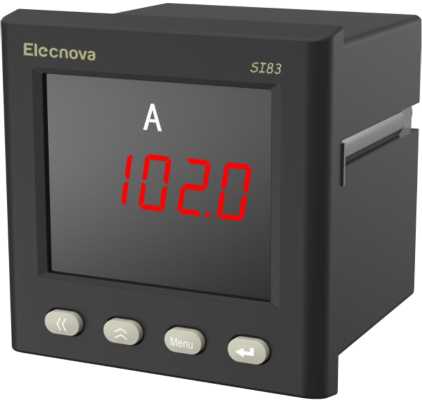

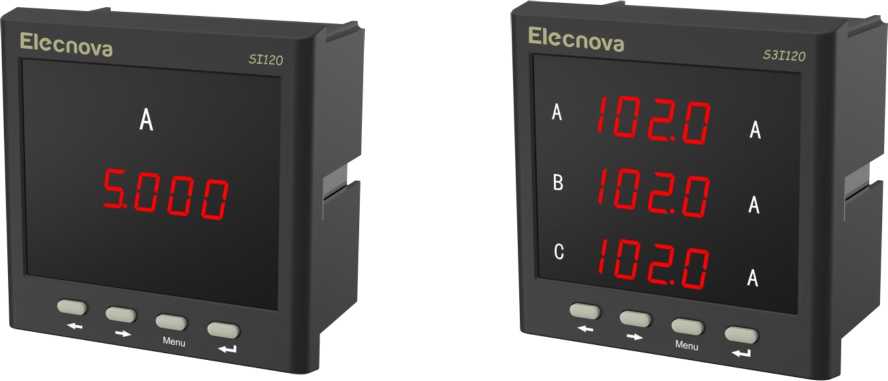

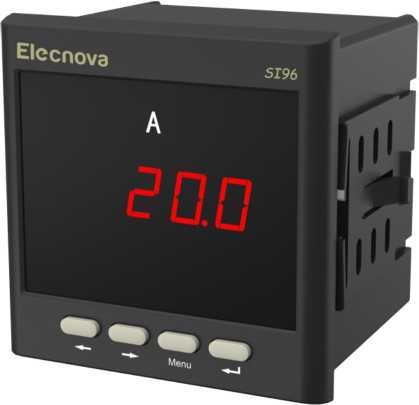

Амперметры цифровые |
серии S |
С |
84398-22 |
Мод. S5I83-M: H210300048, Мод. S5I120-M: H210300055, Мод. S3I96X: H210300059 |
Jiangsu Sfere Electric CO., LTD., Китай |
Jiangsu Sfere Electric CO., LTD., Китай |
ОС |
ИЦРМ- МП-138-21 |
2 года |
Общество с ограниченной ответственностью "СФЕИР ЭЛЕКТРИК РУС" (ООО "СФЕИР ЭЛЕКТРИК РУС"), г. Москва |
ООО "ИЦРМ", г. Москва |
23.04.2021 |
|
2. |

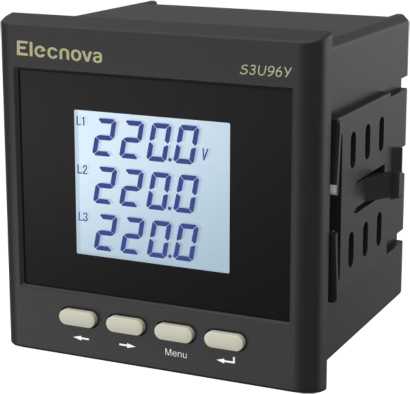

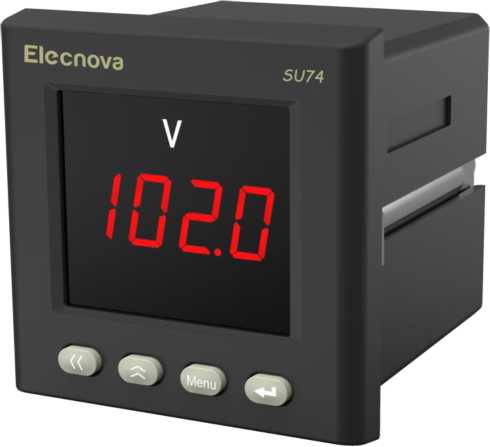

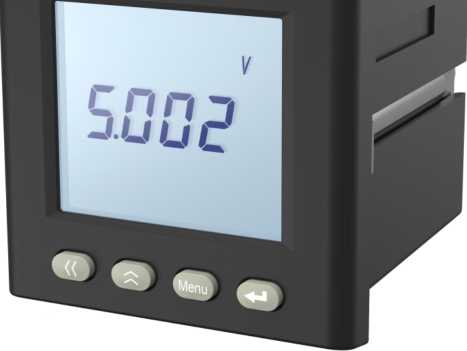

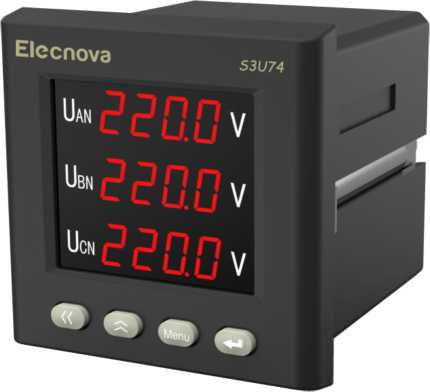

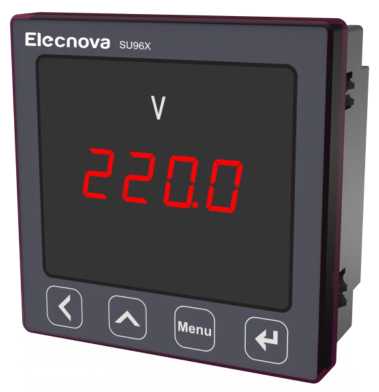

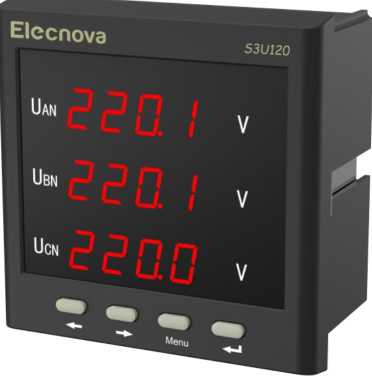

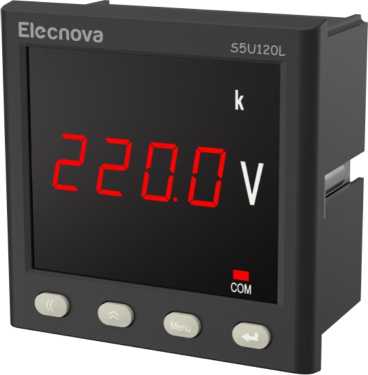

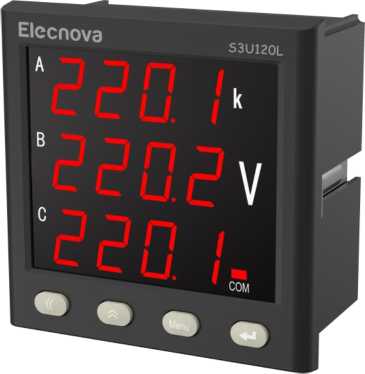

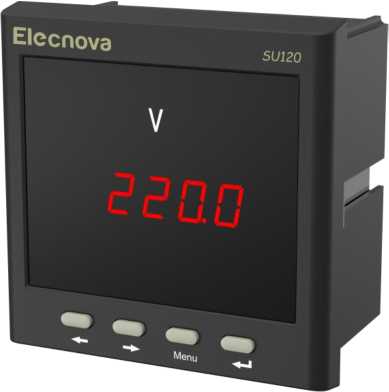

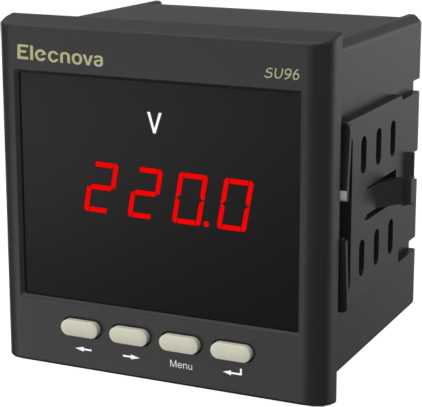

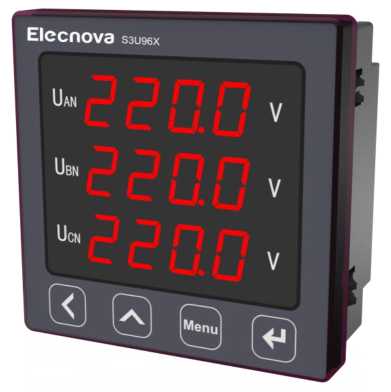

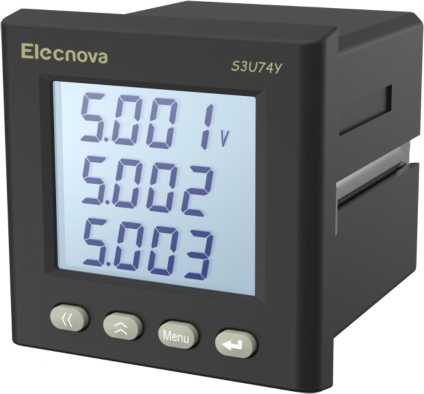

Вольтметры цифровые |
серии S |
С |
84399-22 |
мод. S3U96X: зав. № H210300043, мод. S5U120-M: зав. № H210300053 |
Jiangsu Sfere Electric CO., LTD., Китай |
Jiangsu Sfere Electric CO., LTD., Китай |
ОС |
ИЦРМ- МП-139-21 |
2 года |
Общество с ограниченной ответственностью "СФЕИР ЭЛЕКТРИК РУС" (ООО "СФЕИР ЭЛЕКТРИК РУС"), г. Москва |
ООО "ИЦРМ", г. Москва |
23.04.2021 |
|
3. |

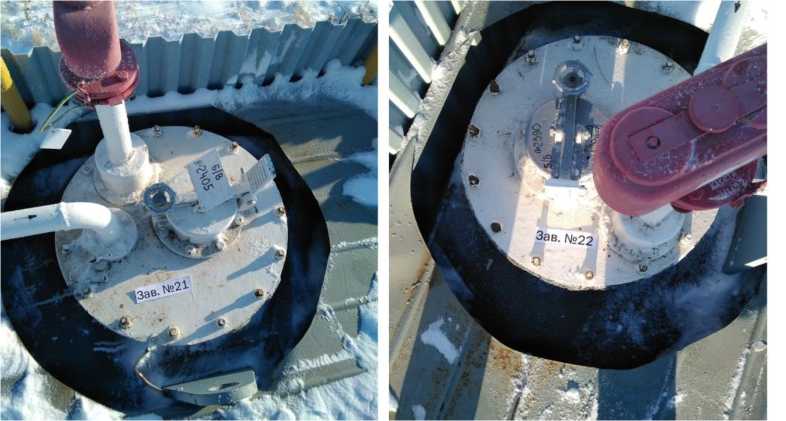

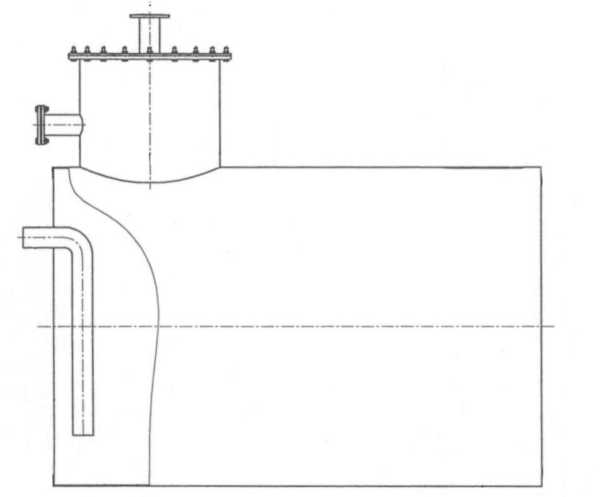

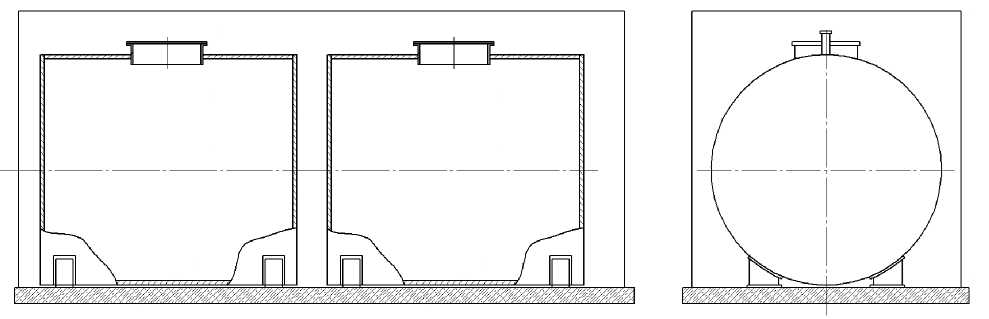

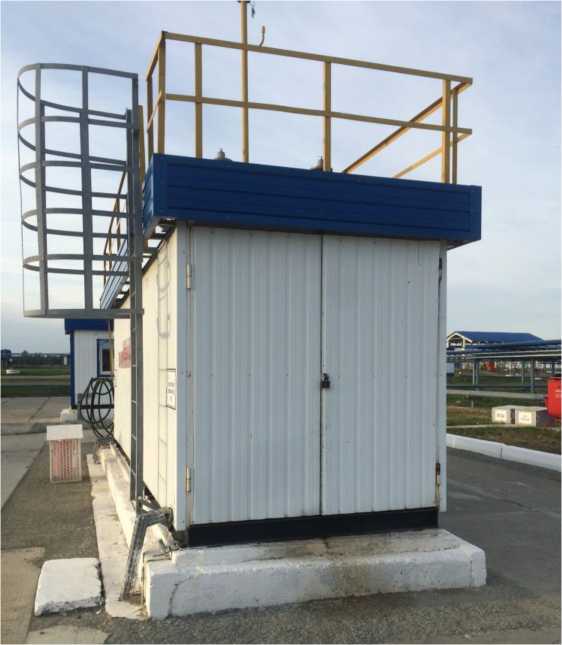

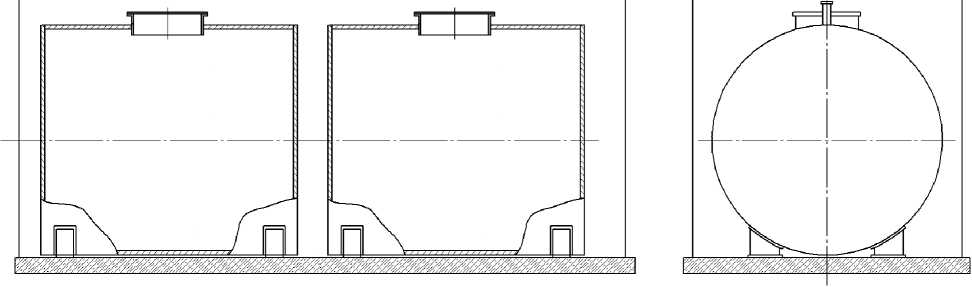

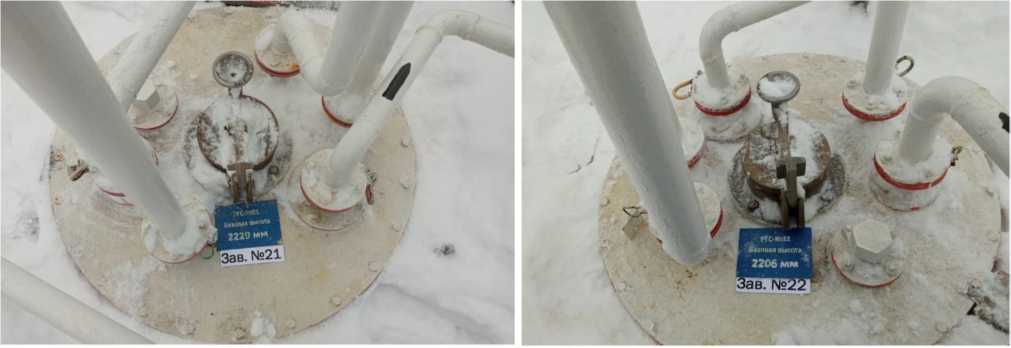

Резервуары стальные |
РГС-7 |
Е |
84400-22 |
21, 22 |
Общество с ограниченной |
Общество с ограниченной |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество |
ООО "Метро-КонТ", г. Ка- |
12.10.2020 |
|
горизонтальные ци-линдриче-ские |
ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский |
ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский |
"Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа |
зань | |||||||||
|
4. |

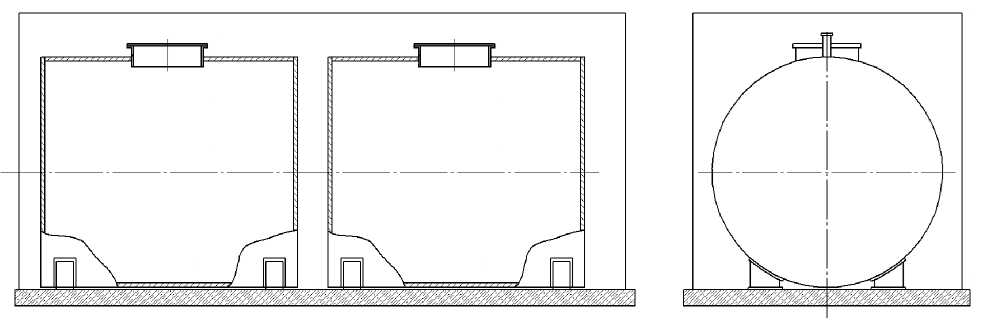

Резервуары стальные горизонтальные ци-линдриче-ские |
РГС-10 |
Е |
84401-22 |
21, 22 |
Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский |
Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа |
ООО "Метро- КонТ", г. Казань |
12.10.2020 |
|
5. |
Резервуары стальные горизонтальные ци-линдриче-ские |
РГС-10 |
Е |
84402-22 |
21, 22 |
Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский |
Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа |
ООО "Метро-КонТ", г. Казань |
16.10.2020 |
|
6. |

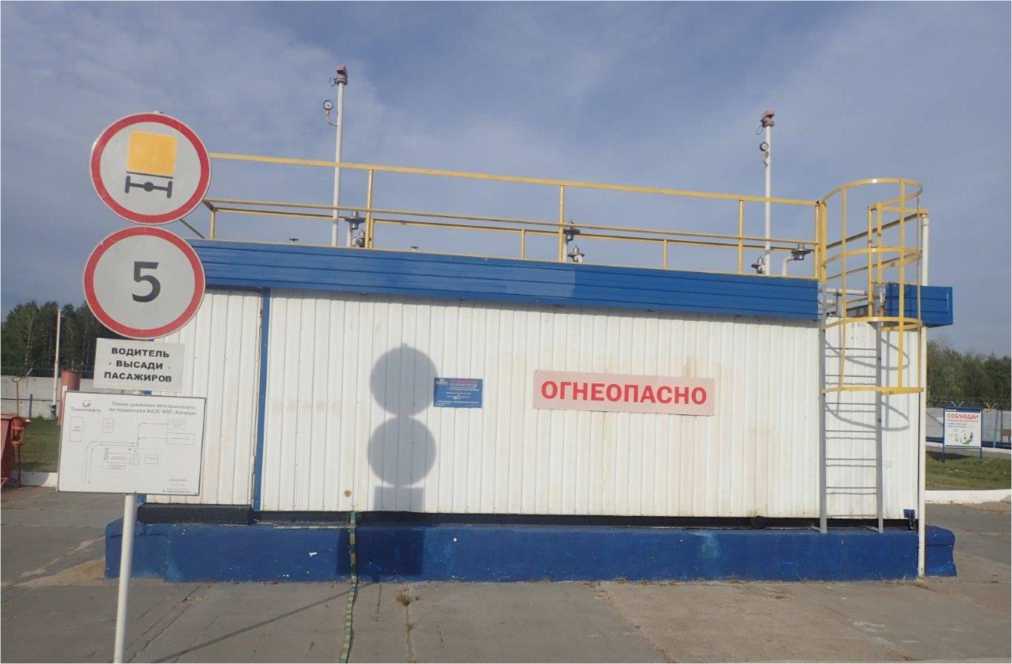

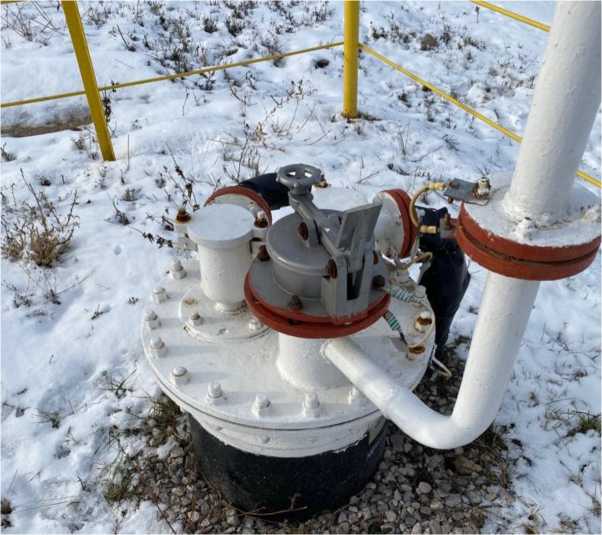

Резервуар стальной горизонтальный ци- |
РГС-5 |
Е |
84403-22 |

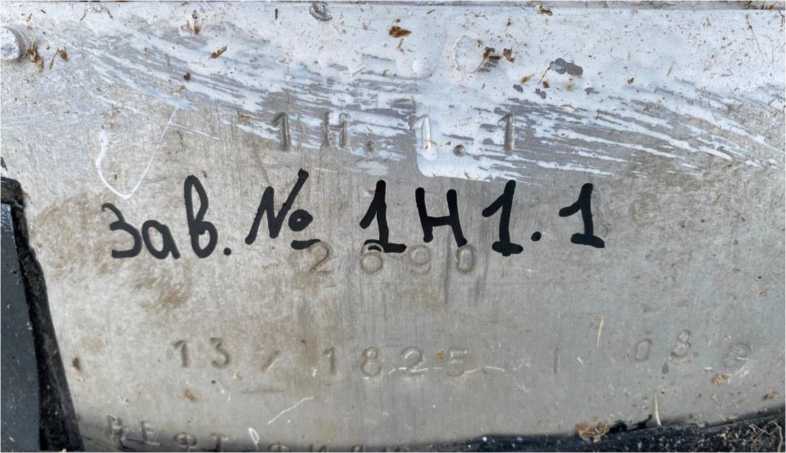

1Н1.1 |
Акционерное общество "Нижне-Исетский за- |
Акционерное общество "Нижне-Исетский за- |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество "Транснефть -Урал" (АО |
ООО "Метро-КонТ", г. Казань |
09.10.2020 |
|
линдриче- ский |
вод металлоконструкций" (АО "Низмк"), г. Екатеринбург |
вод металлоконструкций" (АО "Низмк"), г. Екатеринбург |
"Транснефть -Урал"), г. Уфа | ||||||||||
|
7. |

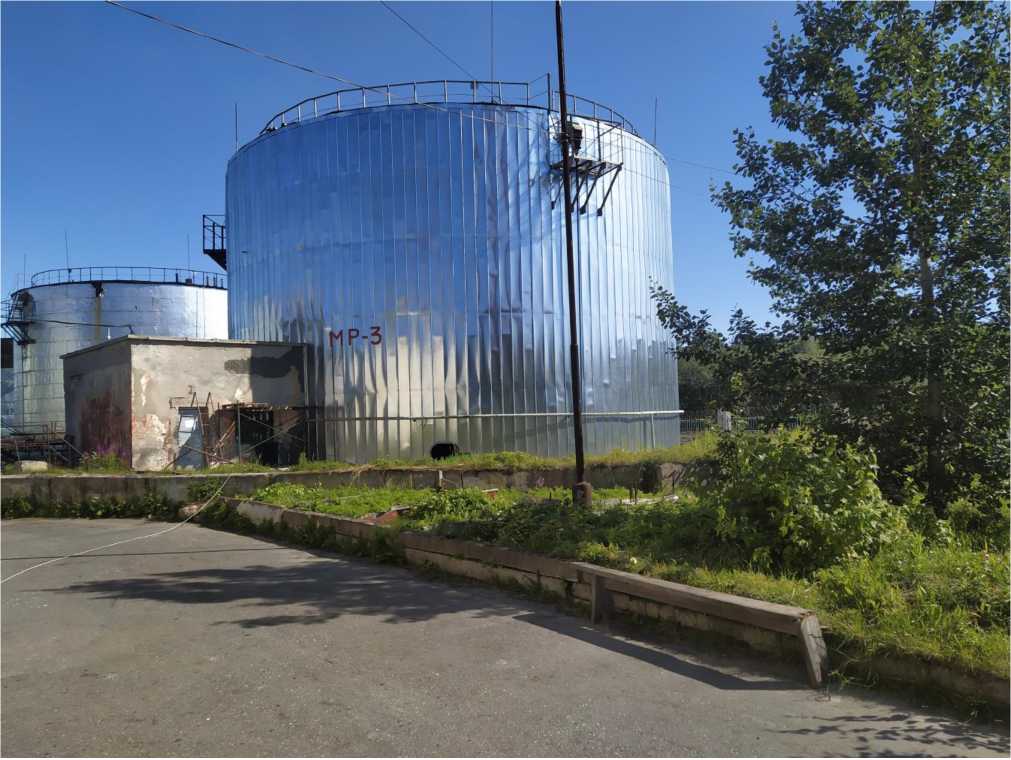

Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС- 3000 |
Е |
84404-22 |
3 |
Акционерное общество "Мурманэнер-госбыт" (АО "МЭС"), г. Мурманск |
Акционерное общество "Мурманэнер-госбыт" (АО "МЭС"), г. Мурманск |
ОС |
МП 0013 2021 |
5 лет |
Акционерное общество "Мурманэнер-госбыт" (АО "МЭС"), г. Мурманск |
ООО "Метро- КонТ", г. Казань |
31.08.2021 |
|
8. |

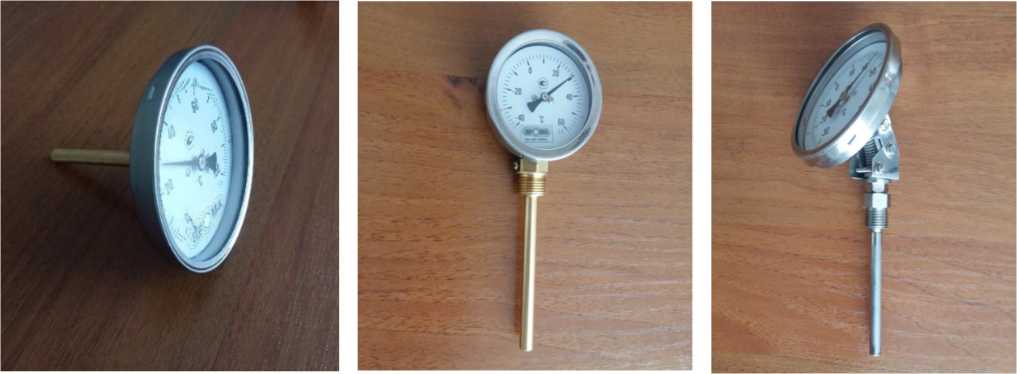

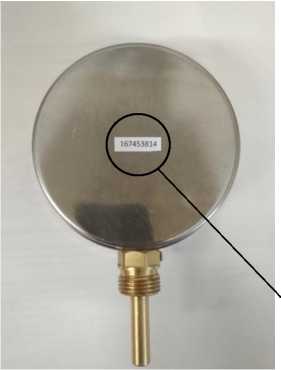

Термометры биметаллические |
ТБ |
С |
84405-22 |
2109003, 2109011, 2109012, 210925 |
Общество с ограниченной ответственностью "НПП "ПРОМЫШ ЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань |
Общество с ограниченной ответственностью "НПП "ПРОМЫШ ЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань |
ОС |
В.407.570.0 00.000 МП |
2 года |
Общества с ограниченной ответственностью "НПП "ПРОМЫШ ЛЕННАЯ АВ ТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань |
ЗАО КИП "МЦЭ", г. Москва |
22.09.2021 |
|
9. |

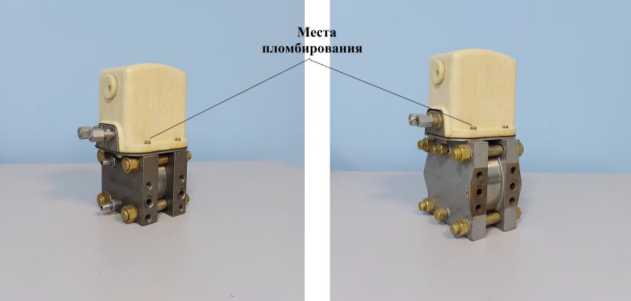

Преобразователи пневматические разности давлений |
13ДД11 |
С |
84406-22 |
Модель 13ДД11- 720 зав. № 0121114; Модель 13ДД11- 722 зав. № 0121115 |
Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор"), Нижегородская обл., г. Дзержинск |
Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор"), Нижегородская обл., г. Дзержинск |
ОС |
9078110 МП |
2 года |
Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор"), Нижегородская обл., г. Дзержинск |
ФБУ "Нижегородский ЦСМ", г. Нижний Новгород |
23.09.2021 |
|
10. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электро- |
Обозначение отсутствует |
Е |
84407-22 |
009 |
Общество с ограниченной ответственностью "Энергосервис" (ООО "Энергосервис"), г. Кострома |
Общество с ограниченной ответственностью "РК- ЭНЕРГО" (ООО "РК-ЭНЕРГО"), г. Москва |
ОС |
РТ-МП-827-5002021 |
4 года |
Общество с ограниченной ответственностью "Межрегиональный центр метрологического обеспечения" (ООО |
ФБУ "Ростест-Москва", г. Москва |
12.08.2021 |
|
энергии (АИИС КУЭ) ООО "РК-ЭНЕРГО" (Регионы 2 очередь) |
"МЦМО"), г. Владимир | ||||||||||||
|
11. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЭСКФ" для энергоснабжения АО "Завод "Марс" и ООО "Уг-личкабель" |
Обозначение отсутствует |
Е |
84408-22 |
267 |
Общество с ограниченной ответственностью "Энергосистемы" (ООО "Энергосистемы"), Нижегородская обл., г. Выкса |
ООО "ЭСК Федерация" (ООО "ЭСКФ"), г. Санкт-Петербург |
ОС |
МП ЭПР-447-2021 |
4 года |
Общество с ограниченной ответственностью "Энергосистемы" (ООО "Энергосистемы"), Нижегородская обл., г. Выкса |
ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск |
25.10.2021 |
|
12. |
Система ав-томатизиро-ванная ин-формацион-но- измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Тверской Экскаватор" |
Обозначение отсутствует |
Е |
84409-22 |
274 |
Общество с ограниченной ответственностью "Энергосистемы" (ООО "Энергосистемы"), Нижегородская обл., г. Выкса |
Закрытое акционерное общество "Тверской Экскаватор" (ЗАО "Тверской Экскаватор"), г. Тверь |
ОС |
МП ЭПР-444-2021 |
4 года |
Общество с ограниченной ответственностью "Энергосистемы" (ООО "Энергосистемы"), Нижегородская обл., г. Выкса |
ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск |
19.10.2021 |
|
13. |
Система ав- |
Обозна- |
Е |
84410-22 |
067 |
Общество с |
Общество с |
ОС |
МП ЭПР- |
4 года |
Общество с |
ООО "Энер- |
01.10.2021 |
|
томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Лента" ТК- 127 |
чение отсутствует |
ограниченной ответственностью "Лента" (ООО "Лента"), г. Санкт- Петербург |
ограниченной ответственностью "Лента" (ООО "Лента"), г. Санкт- Петербург |
429-2021 |
ограниченной ответственностью "Автоматизация Комплект Учет Проект" (ООО "АКУП"), г. Москва |
гоПромРе-сурс", Московская обл., г. Красногорск | |||||||
|
14. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РТК Энергосбыт" (ООО "Да-таЛайн" (НОРД-5, 6)) |
Обозна чение отсутствует |
Е |
84411-22 |
077 |
Общество с ограниченной ответственностью "Энерго-ПромРесурс" (ООО "Энер-гоПромРе-сурс"), Московская обл., г. Красногорск |
Общество с ограниченной ответственностью "РТК Энергосбыт" (ООО "РТК Энергосбыт"), г. Москва |
ОС |
МП ЭПР-451-2021 |
4 года |
Общество с ограниченной ответственностью "Энерго-ПромРесурс" (ООО "Энер-гоПромРе-сурс"), Московская обл., г. Красногорск |
ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск |
27.10.2021 |
|
15. |

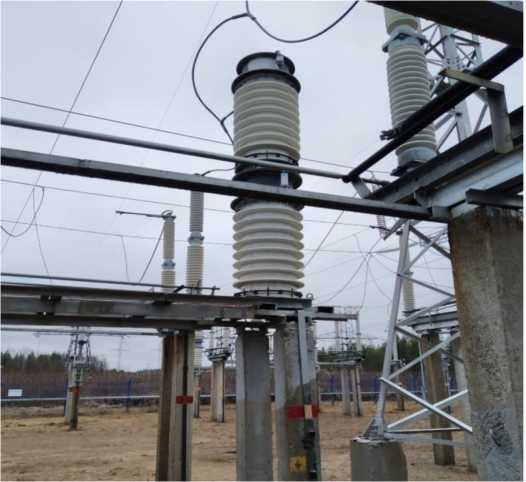

Трансформаторы напряжения |
НКФ- 220- 58У1 |
Е |
84412-22 |
56428, 29009, 27083, 56559, 27150, 56493, 50021, 49690, 50013, 56138, 48784, 49864, 41446, 41478, 41484, 41187, 41438, 41480, 43130, 41483, 41342, 41668, |
Производственное объединение "За-порожтранс-форматор" (ПО "Запо-рожтрансфор-матор"), Украина |
Производственное объединение "За-порожтранс-форматор" (ПО "Запо-рожтрансфор-матор"), Украина |
ОС |
ГОСТ 8.216-2011 |
8 лет |
Публичное акционерное общество "Территориальная генерирующая компания №1" (ПАО "ТГК-1"), г. Санкт-Петербург |
ООО "ИЦРМ", г. Москва |
30.10.2020 |
|
41520, 41447, 41629, 41627, 41186, 41504, 41511, 41702, 41664,41485, 41440 | |||||||||||||
|
16. |

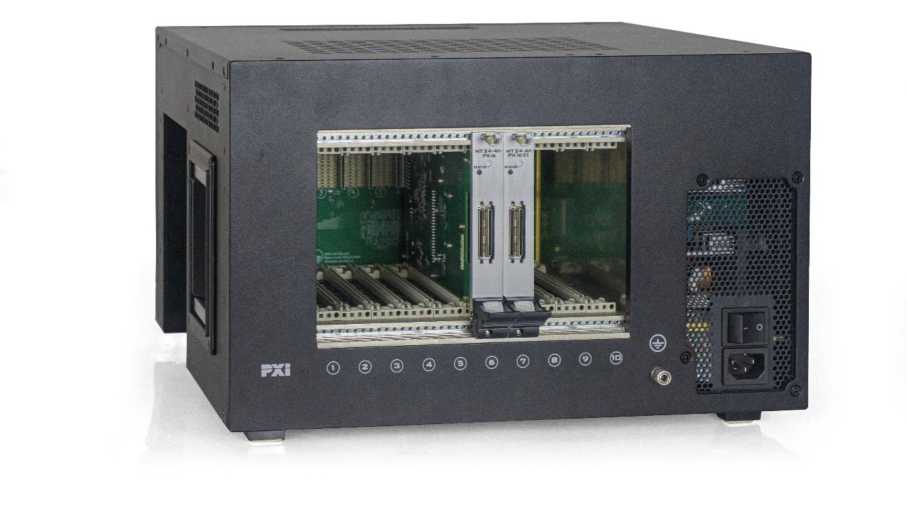

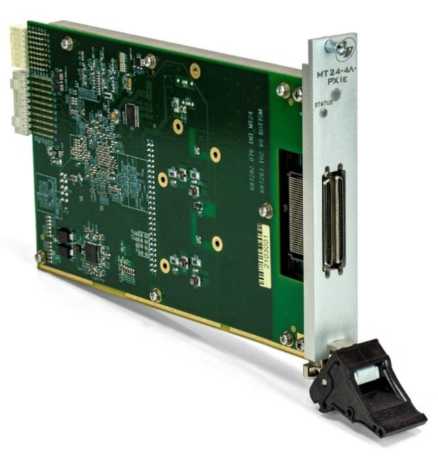

Измерители сопротивления постоянному току |
МТ24-4Л-РХ1е |
С |
84413-22 |
мод. МТ24Л-РХ1е: зав. № 2103001; мод. МТ24Л-РХ1е- 01: зав. № 2103003 |
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
Общество с ограниченной ответственностью "VXI- Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
ОС |
Раздел 5 "Методика поверки" ФТКС.4682 66.087РЭ |
1 год |
Общество с ограниченной ответственностью "VXI- Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
ООО "ИЦРМ", г. Москва |
07.04.2021 |
|
17. |

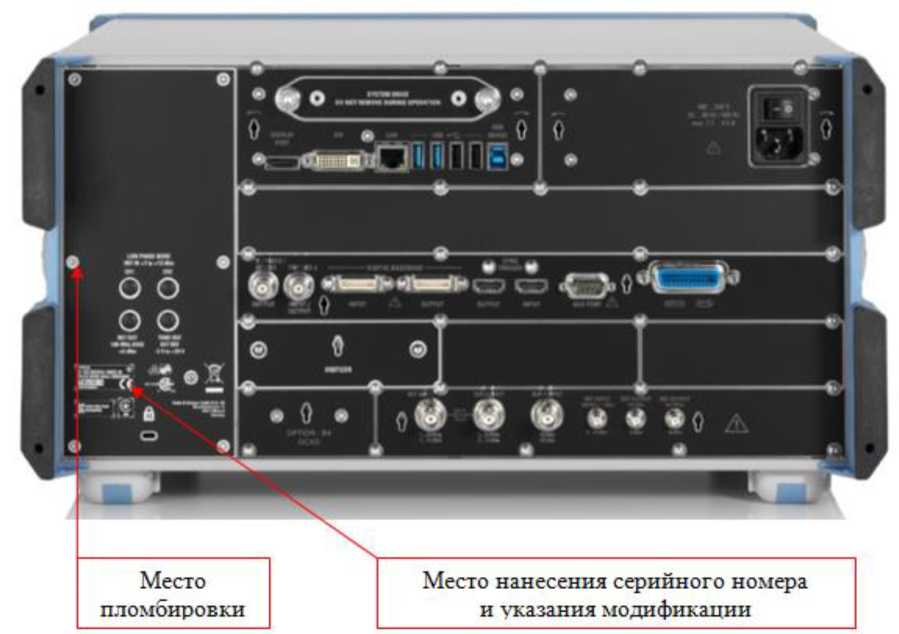

Анализаторы фазового шума |
FSPN |
С |
84414-22 |
мод. FSPN8: зав. № 101029, мод. FSPN26: зав. № 101030 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
ОС |
РТ-МП-1280-4412021 |
1 год |
Общество с ограниченной ответственностью "РОДЕ И ШВАРЦ РУС" (ООО "РОДЕ И ШВАРЦ РУС"), г. Москва |
ФБУ "Ростест-Москва", г. Москва |
22.11.2021 |
|
18. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ №840 Омега |
Обозначение отсутствует |
Е |
84415-22 |
340 |
Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва |
Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва |
ОС |
РТ-МП-1422-5002021 |
4 года |
Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва |
ФБУ "Ростест-Москва", г. Москва |
03.12.2021 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84415-22 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ №840 Омега
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ №840 Омега (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчик активной и реактивной электроэнергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс, включающий коммуникационный сервер, сервер баз данных (БД), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.
АИИС КУЭ обеспечивает выполнение следующих функций:
- периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
- периодический (1 раз в сутки) и/или по запросу автоматический сбор данных о состоя- нии средств измерений во всех ИК;
- хранение результатов измерений и данных о состоянии средств измерений в специали- зированной базе данных, отвечающей требованию повышенной защищенности от потери ин- формации (резервирование баз данных) и от несанкционированного доступа;
- периодический (1 раз в сутки) и/или по запросу автоматический сбор служебных параметров (изменения параметров базы данных, пропадание напряжения, коррекция даты и системного времени);
- передача результатов измерений ПАК АО «АТС», АО «СО ЕЭС» и другим субъектам оптового рынка электроэнергии в рамках согласованного регламента;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);
Первичные ток и напряжение преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.
УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485) и производит обработку измерительной информации (умножение на коэффициенты трансформации).
Коммуникационный сервер автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к корпоративной сети передачи данных. При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.
По окончании опроса коммуникационный сервер передает полученные данные в сервер БД. В сервере БД информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.
Файлы отчета с результатами измерений, в формате XML передаются с заданной периодичностью в ПАК АО «АТС», в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ, которое обеспечивает автоматическую непрерывную синхронизацию часов коммуникационного сервера и сервера БД с национальной шкалой координированного времени UTC (SU).
Сравнение показаний часов УСПД и коммуникационного сервера происходит при каждом сеансе связи, но не реже 1 раза в сутки. Синхронизация осуществляется при расхождении показаний часов УСПД и сервера на величину более чем 1 с.
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 3 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР».
ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчетности виде, взаимодействия со смежными системами.
ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «АльфаЦЕНТР».
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АльфаЦЕНТР |
|
Номер версии (идентификационный номер) ПО |
не ниже 15.07 |
|
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Состав измерительных каналов АИИС КУЭ
|
№ ИК |
Наименование ИК |
Состав измерительных каналов АИИС КУЭ | |||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
УСПД УССВ | ||
|
1 |
КВЛ 220 кВ Омега- Сигма 1 |
SB 0,8 кл.т. 0,2S Ктт = 1000/5 рег. № 20951-06 |
SVS 245 кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 28655-05 |
СЭТ-4ТМ.03 кл.т. 0,2S/0,5 рег. № 27524-04 |
RTU-325 рег.№ 19495-03 УСВ-3 рег. № 51644-12 |
|
2 |
КВЛ 220 кВ Омега- Сигма 2 |
SB 0,8 кл.т. 0,2S Ктт = 1000/5 рег. № 20951-06 |
SVS 245 кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 28655-05 |
СЭТ-4ТМ.03 кл.т. 0,2S/0,5 рег. № 27524-04 | |
|
Примечания
| |||||
Таблица 3 - Метрологические характеристики
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
I1(2)% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2) |
1,0 |
1,0 |
0,6 |
0,5 |
0,5 |
|
0,8 |
1,1 |
0,8 |
0,6 |
0,6 | |
|
0,5 |
1,8 |
1,3 |
0,9 |
0,9 | |
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
52%, |
55 %, |
520 %, |
5100 %, | ||
|
12% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2) |
0,8 |
2,1 |
1,3 |
0,9 |
0,9 |
|
0,5 |
1,5 |
1,0 |
0,7 |
0,7 | |
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
I1(2)% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2) |
1,0 |
1,2 |
0,8 |
0,8 |
0,8 |
|
0,8 |
1,3 |
1,0 |
0,9 |
0,9 | |
|
0,5 |
2,0 |
1,4 |
1,2 |
1,2 | |
|
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
52%, |
55 %, |
520 %, |
5100 %, | ||
|
I2% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2) |
0,8 |
2,9 |
1,8 |
1,2 |
1,2 |
|
0,5 |
2,2 |
1,4 |
1,1 |
1,0 | |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов
АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с
Пр имечания
-
1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.
-
2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия: параметры сети: - напряжение, % от Ином |
от 99 до 101 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- коэффициент мощности |
0,87 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
температура окружающей среды, °C: - для счетчиков активной энергии |
от +21 до +25 |
|
- для счетчиков реактивной энергии |
от +18 до +22 |
|
Рабочие условия: параметры сети: - напряжение, % от Ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- коэффициент мощности, не менее |
0,5 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН |
от -45 до +40 |
|
- для счетчика |
от +5 до +35 |
|
- для УСПД |
от +5 до +35 |
|
- для сервера, УССВ |
от +18 до +24 |
|
Надежность применяемых в АИИС КУЭ компонентов: счетчик электроэнергии СЭТ-4ТМ.03: - средняя наработка до отказа, ч |
90000 |
|
- среднее время восстановления работоспособности, ч |
72 |
|
УСПД RTU-325: - средняя наработка до отказа, ч, не менее |
40000 |
|
устройство синхронизации времени УСВ-3: - средняя наработка на отказ, ч, не менее |
45000 |
|
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
|
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
|
при отключенном питании, лет, не менее |
3 |
|
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
-
- в журналах событий счетчиков и УСПД фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени.
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчика электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД.
-
- наличие защиты на программном уровне:
-
- пароль на счетчике электроэнергии;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени в:
-
- счетчике электроэнергии (функция автоматизирована);
-
- УСПД (функция автоматизирована).
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
SB 0,8 |
6 шт. |
|
Трансформатор напряжения |
SVS 245 |
6 шт. |
|
Счетчик электрической энергии многофункциональный |
СЭТ-4ТМ.03 |
2 шт. |
|
Устройство сбора и передачи данных |
RTU-325 |
1 шт. |
|
Устройство синхронизации времени |
УСВ-3 |
1 шт. |
|
Формуляр |
АУВП.411711.ФСК.042.340.ФО |
1 экз. |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ №840 Омега, аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ №840 Омега
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительОбщество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84414-22 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы фазового шума FSPN
Назначение средства измеренийАнализаторы фазового шума FSPN предназначены для измерений уровня фазовых и амплитудных шумов непрерывных СВЧ колебаний
Описание средства измеренийПринцип работы анализаторов фазового шума FSPN основан на переносе сигнала входного СВЧ колебания на низкую частоту с помощью квадратурных демодуляторов и встроенных гетеродинов с малыми фазовыми шумами с последующей обработкой низкочастотного сигнала в двухканальном приемнике, основанном на аналогово-цифровых преобразователях с большим динамическим диапазоном. Цифровая обработка позволяет параллельно получать результаты измерения фазового и амплитудного шумов входного сигнала, а также увеличивать чувствительность прибора за счет применения кросс-корреляционной техники.
Конструктивно анализаторы фазового шума FSPN выполнены в виде настольного лабораторного прибора. Управление анализаторами осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ по интерфейсам LAN, GPIB.
К данному типу анализаторов фазового шума FSPN относятся две модификации: FSPN8, FSPN26. Модификации отличаются диапазоном рабочих частот.
Знак поверки может наноситься на верхнюю панель анализаторов фазового шума FSPN.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр и информация о модификации СИ наносятся методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа анализаторы фазового шума FSPN имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.
Общий вид анализаторов фазового шума FSPN, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и модификации средства измерений представлены на рисунке 2.

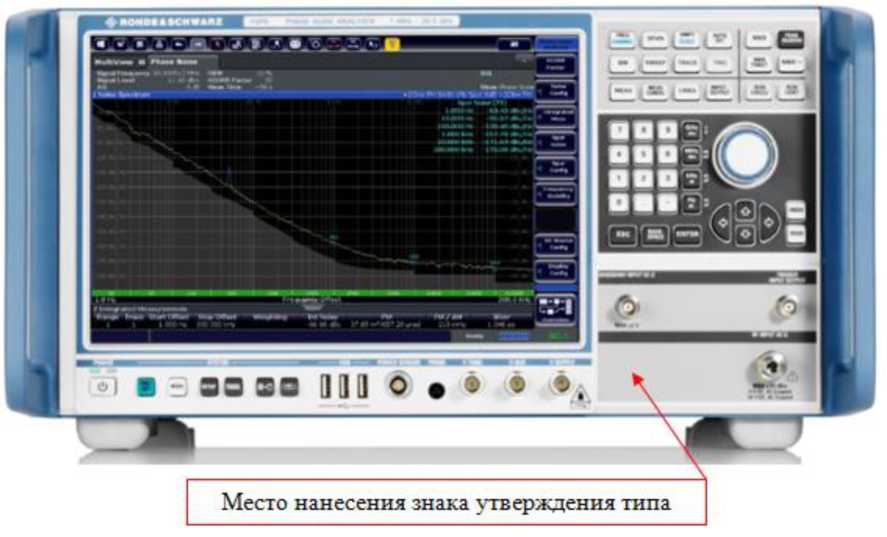

Рисунок 1 - Общий вид средства измерений
Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и указания модификации СИ
Программное обеспечениеПрограммное обеспечение «FW FSPN» предназначено для управления режимами работы анализаторов фазового шума FSPN, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FSPN» предназначено только для работы с анализаторами фазового шума FSPN и не может быть использовано отдельно от измерительновычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов фазового шума FSPN за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW FSPN |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.00 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики | |
|
1 |
2 | |
|
Диапазон частот при измерениях уровня фазового и амплитудного шумов, Гц |
FSPN8 |
от Ы06 до 8-109 |
|
FSPN26 |
от Ы06 до 2,654010 | |
|
Номинальное значение частоты опорного кварцевого генератора, Гц |
Т107 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
±540’8 | |
|
Диапазон отстроек AF от частоты несущей F при измерении уровня фазового шума, Гц |
от Т10’6 до Г109 | |
|
Диапазон входных уровней сигнала, дБ (1 мВт' |
от -40 до 30 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня фазового шума входного сигнала при уровне измеряемого фазового шума входного сигнала на 15 дБ больше уровня собственных фазовых шумов прибора, в диапазонах отстроек AF, дБ |
от 100 Гц до 1 МГц включ. |
±1,5 |
|
св. 1 до 10 МГц включ. |
±2 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, при уровне мощности входного сигнала от минус 20 дБ (1 мВт) до плюс 15 дБ (1 мВт), в диапазонах частот, дБ |
от 1 МГц до 8 ГГц включ. |
±1 |
|
св. 8 до 18 ГГц включ. |
±2 | |
|
св. 18 до 26,5 ГГц |
±3 | |
|
Уровень собственных фазовых шумов PNcw, не более |
см. таблицу 3 | |
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон отстроек AF от частоты несущей F при измерении уровня амплитудного шума, в диапазонах частот, Гц |
до 100 МГц включ. |
от 10-2 до 0,3 •F |
|
свыше 100 МГц |
от 10-2 до 3-107 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня амплитудного шума входного сигнала, в диапазонах отстроек AF, дБ |
от 100 Гц до 1 МГц включ. |
±2 |
|
св. 1 до 10 МГц |
±2,5 | |
|
Уровень собственных амплитудных шумов, не более |
см. таблицу 4 | |
|
Коэффициент уменьшения значений уровня собственных фазовых и амплитудных шумов при кросс-корреляционной обработке, в зависимости от количества корреляций, не менее, дБ: |
10 корреляций |
5 |
|
100 корреляций |
10 | |
|
1000 корреляций |
15 | |
|
10000 корреляций |
20 | |
|
Диапазон частот низкочастотного входа, Гц |
от 10-2 до 3-107 | |
|
Максимальный уровень входного сигнала по низкочастотному входу, дБ (1 мВт) |
4 | |
|
Уровень собственных шумов по низкочастотному входу, не более |
см.таблицу 5 | |
Таблица 3 - Метрологические характеристики. Уровень собственных фазовых шумов при начальной отстройке 1 Гц, количестве корреляций 1 (авто) и уровне сигнала > 10 дБ (1 мВт), дБн/Гц1, не более
|
Частота несущей F |
Частота отстройки AF | |||||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 МГц |
-140 |
-158 |
-170 |
-170 |
-170 |
- |
|
100 МГц |
-133 |
-157 |
-167 |
-170 |
-172 |
-172 |
|
1 ГГц |
-113 |
-142 |
-157 |
-160 |
-167 |
-168 |
|
3 ГГц |
-103 |
-132 |
-147 |
-150 |
-160 |
-168 |
|
7 ГГц |
-96 |
-125 |
-140 |
-143 |
-153 |
-168 |
|
10 ГГц |
-93 |
-122 |
-137 |
-140 |
-150 |
-168 |
|
16 ГГц |
-89 |
-118 |
-133 |
-136 |
-146 |
-165 |
|
26 ГГц |
-85 |
-114 |
-129 |
-132 |
-142 |
-161 |
1 Здесь и далее: дБн/Гц - дБ относительно уровня несущей, приведенное к полосе пропускания
1 Гц
Таблица 4 - Метрологические характеристики. Уровень собственных амплитудных шумов при начальной отстройке 1 Гц, количестве корреляций 1 (авто) и уровне сигнала > 10 дБмВт, дБн/Гц, не более
|
Частота несущей F |
Частота отстройки AF | |||||||
|
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
от 100 МГц до 1 ГГц включ. |
-102 |
-117 |
-132 |
-147 |
-155 |
-165 |
-165 |
-165 |
|
св. 1 до 12 ГГц включ. |
-97 |
-112 |
-127 |
-142 |
-152 |
-160 |
-165 |
-165 |
|
св. 12 до 18 ГГц включ. |
-87 |
-102 |
-117 |
-132 |
-147 |
-160 |
-165 |
-165 |
|
св.18 до 26,5 ГГц |
-77 |
-92 |
-107 |
-122 |
-137 |
-150 |
-160 |
-165 |
Таблица 5 - Метрологические характеристики. Уровень собственных шумов по
низкочастотному входу, дБ (1 мВт) /Гц, не более
|
Частота входного сигнала |
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц |
30 МГц |
|
Уровень шума |
-117 |
-127 |
-142 |
-151 |
-158 |
-160 |
-160 |
-160 |
-160 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Тип входного разъема |
FSPN8 |
N, «розетка» |
|
FSPN26 |
3,5 мм, «вилка» | |
|
Рабочие условия применения:
|
от +20 до +30 80 | |
|
Условия хранения и транспортирования:
|
от -40 до +70 90 | |
|
Масса, кг, не более |
25 | |
|
Габаритные размеры (ширинах высотах глубина), мм |
462x240x504 | |
|
Параметры электрического - напряжение переменного тока, В питания: - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 | |
|
Потребляемая мощность, Вт, не более |
250 | |
|
Время прогрева, ч |
0,5 | |
наносится на переднюю панель анализаторов фазового шума FSPN в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализаторы фазового шума |
модификация FSPN8 или FSPN26 |
1 шт. |
|
Комплект ЗИП |
- |
1 компл. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 8 “Порядок работы” руководства по эксплуатации
Нормативные и технические документы, устанавливающие требования к анализаторам фазового шума FSPNПриказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
Техническая документация изготовителя фирмы “Rohde & Schwarz GmbH & Co. KG” Изготовитель
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованный лиц.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84413-22 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления постоянному току МТ24-4Л-РХ1е
Назначение средства измеренийИзмерители сопротивления постоянному току МТ24-4 Л-PXIe (далее - измерители) предназначены для измерений электрического сопротивления постоянному току по четырехпроводной измерительной схеме по двадцати четырем измерительным каналам.
Описание средства измеренийПринцип действия измерителей при измерении электрического сопротивления постоянному току основан на измерении напряжения, образующегося при протекании через электрическое сопротивление с известным значением, формируемое источником опорного тока, и вычислении значения электрического сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере).
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измерители используются в составе информационных измерительных систем совместно с носителями модулей: модулем IIMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком СН-10 PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу с модулями стандарта PXIe.
Измерители выпускаются в следующих исполнениях, отличающихся поддиапазонами измерений и пределами допускаемых погрешностей измерений, а также значениями тока опроса: МТ24Л-PXIe, МТ24Л-PXIe-01.
Заводской номер наносится на плату измерителей любым технологическим способом в виде цифрового кода. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.
Общий вид измерителей представлен на рисунке 1. Измерители сопротивления постоянному току МТ24Л-PXIe и МТ24Л-PXIe-01, установленные в моноблок СН-10 PXIe, представлены на рисунке 2.
а) исполнение МТ24Л-РХ1е б) исполнение МТ24Л-РХ1е-01
Рисунок 1 - Общий вид измерителей сопротивления постоянному току МТ24-4Л-РХ1е
Рисунок 2 - Измерители сопротивления постоянному току МТ24Л-РХ1е и МТ24Л-РХ1е-01, установленные в моноблок СН-10 PXIe
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации в ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll, undaq_math64.dll, libundaq_math.so.
Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Операционная система |
Windows 32-bit |
Windows 64-bit |
Linux 64-bit |
|
Идентификационное наименование ПО |
undaq_math.dll |
undaq_math64.dll |
libundaq_math. so |
|
Номер версии ПО |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
06b8 24b5 |
f57c 04cd |
0dfe 5fbc |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
МТ24-4Л-РХе | |
|
Поддиапазоны измерений электрического сопротивления постоянному току, Ом |
от 0,6 до 62 от 1,2 до 125 от 2,5 до 250 от 5 до 500 от 12,5 до 1,25403 от 25 до 2,5403 |
|
Пределы допускаемой относительной основной погрешности измерений электрического сопротивления постоянному току при минимальном периоде семплирования, %:
|
±[0,070+0,092-(|Км/Их|-1)] ±[0,040+0,048-(|Км/Их|-1)] ±[0,027+0,023 •(|RM/Rx|-1)] ±[0,017+0,027-(|R„/Rx|-1)] ±[0,017+0,022•(|Rм/Rx|-1)] ±[0,017+0,022•(|Rм/Rx|-1)] |
|
МТ24-4Л-РХе-01 | |
|
Поддиапазоны измерений электрического сопротивления постоянному току, Ом |
от 2,5 до 250 от 5 до 500 от 10 до V103 от 20 до 2-103 от 50 до 5403 от 100 до V104 |
|
Пределы допускаемой относительной основной погрешности измерений электрического сопротивления постоянному току при минимальном периоде семплирования, %:
|
±[0,072+0,090•(|Rм/Rx|-1)] ±[0,052+0,050•(|Rм/Rx|-1)] ±[0,042+0,038•(|Rм/Rx|-1)] ±[0,032+0,027•(|Rм/Rx|-1)] ±[0,032+0,022•(|Rм/Rx|-1)] ±[0,032+0,021 •(|Rм/Rx|-1)] |
|
Наименование характеристики |
Значение |
|
МТ24-4Л-РХ1е, МТ24-4Л-РХ1е-01 | |
|
Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току при минимальном периоде семплирования для всех поддиапазонов измерений, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % |
±0,002 |
|
Нормальные условия измерений:
|
от +18 до +22 от 30 до 80 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
24 |
|
Напряжение питания постоянного тока, В |
■ Q О + 0,17_ .Л q+ 0,60 + 3,3- 0,17'; +12- 0,60 |
|
Динамическая сила тока потребления по цепи «12 В», А, не более |
0,65 |
|
Электрическое сопротивление изоляции гальванической развязки между каналами, а также между каналами и корпусом, МОм, не менее |
20 |
|
Электрическая прочность гальванической развязки между каналами, а также между каналами и корпусом, В, не менее |
200 |
|
Минимальный период семплирования, мкс, не более |
416 |
|
Шаг установки периода семплирования, мкс |
1 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
130,5Х20,0Х213,8 |
|
Масса, кг, не более |
0,41 |
|
Рабочие условия измерений:
|
от +5 до +40 80 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10,5 |
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку любым технологическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель сопротивления постоянному току МТ24-4Л-РХ1е |
ФТКС.468266.087 |
1 шт. |
|
Комплект ПО модулей Информтест |
ФТКС.85001-01 |
1 экз.* |
|
Измерители сопротивления постоянному току МТ24-4Л-РХ1е. Руководство по эксплуатации |
ФТКС.468266.087РЭ |
1 экз. |
|
Измеритель сопротивления постоянному току МТ24-4Л-РХ1е. Паспорт |
ФТКС.468266.087ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Модули Информтест DAQ Управляющая панель Qt Руководство оператора |
ФТКС.67010-01 34 01 |
1 экз. |
|
Модули Информтест DAQ Драйвер Руководство системного программиста |
ФТКС.77010-01 32 01 |
1 экз. |
|
Опись компакт-диска (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 90 ОП1 |
1 экз.* |
|
Устройство УКСИ68 |
ФТКС.687420.031 |
1 шт.* |
|
Кабель К-УКСИ |
ФТКС.685621.002 |
1 шт.* |
|
* В соответствии с заказом. | ||
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления постоянному току МТ24-4Л-РХ1еГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ФТКС.468266.087ТУ «Измеритель сопротивления постоянному току МТ24-4Л-РХ1е. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Адрес деятельности: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Место нахождения и адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
ИНН 7735126740
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84412-22 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-220-58У1
Назначение средства измеренийТрансформаторы напряжения НКФ-220-58У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы - однофазные, с заземляемой нейтралью.
Конструктивно трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Трансформаторы состоят из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.
К трансформаторам данного типа относятся трансформаторы напряжения НКФ-220-58У1 с зав. №№ 56428, 29009, 27083, 56559, 27150, 56493, 50021, 49690, 50013, 56138, 48784, 49864, 41446, 41478, 41484, 41187, 41438, 41480, 43130, 41483, 41342, 41668, 41520, 41447, 41629, 41627, 41186, 41504, 41511, 41702, 41664, 41485, 41440.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки, кВ |
220/\3 | ||
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | ||
|
Классы точности основной вторичной обмотки по ГОСТ 1983-77 |
0,5 |
1 |
3 |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
400 |
600 |
1200 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-77 |
3 | ||
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
1200 | ||
|
Предельная мощность, В^А |
2000 | ||
|
Номинальная частота напряжения сети, Гц |
50 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У1 (от -45 до +40) |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1044х1044х3330 |
|
Масса, кг, не более |
1390 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на трансформаторы не предусмотрено.
Комплектность средства измерений
|
Таблица 3 - Комплектность средства изме |
ений | |
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-220-58У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1ГОСТ 1983-77 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
ИзготовительПроизводственное объединение «Запорожтрансформатор»
(ПО «Запорожтрансформатор»), Украина
Адрес деятельности: 69600, Украина, г. Запорожье, Днепропетровское шоссе, д. 3
Место нахождения и адрес юридического лица: 69600, Украина, г. Запорожье, Днепропетровское шоссе, д. 3
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84411-22 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТК Энергосбыт» (ООО «ДатаЛайн» (НОРД-5, 6))
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТК Энергосбыт» (ООО «ДатаЛайн» (НОРД-5, 6)) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер на базе закрытой облачной системы Hyper-V (сервер), программное обеспечение (ПО) «Пирамида 2.0 Пром», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УСВ осуществляется один раз в час, корректировка часов сервера производится независимо от величины расхождения часов сервера с УСВ.
Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи (1 раз в сутки), корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТК Энергосбыт» (ООО «ДатаЛайн» (НОРД-5, 6)).
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0 Пром». ПО «Пирамида 2.0 Пром» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0 Пром». Метрологически значимая часть ПО «Пирамида 2.0 Пром» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0 Пром» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО «Пирамида 2.0 Пром»
|
Идентификационные данные (признаки) |
Значение | |||||||||
|
Идентификационное наименование ПО |
Binary Pack Con-trols.dll |
Check Data Integ-rity.dll |
Coml ECFunc-tions.dll |
ComMod-busFunc-tions.dll |
Com StdFunc-tions.dll |
DateTime Pro-cessing.dll |
Safe Values DataUp-date.dll |
Simple Verify Data Sta-tuses.dll |
Summary Check CRC.dll |
Values DataProce ssing.dll |
|
Номер версии | ||||||||||
|
(идентификацион- |
не ниже 10.3.1 | |||||||||
|
ный номер) ПО | ||||||||||
|
EB1984E |
E021CF9 |
BE77C56 |
AB65EF4 |
EC9A864 |
D1C26A2 |
B6740D3 |
61C1445B |
EFCC55 |
013E6FE | |
|
Цифровой идентификатор ПО |
0072ACF |
C974DD7 |
55C4F19 |
B617E4F7 |
71F3713E |
F55C7FE |
419A3BC |
B04C7F9 |
E91291D |
1081A4C |
|
E1C7972 |
EA91219 |
F89A1B4 |
86CD87B4 |
60C1DA |
CFF5CAF |
1A42763 |
BB4244D |
A6F8059 |
F0C2DE9 | |
|
69B9DB |
B4D4754 |
1263A16 |
A560FC91 |
D056CD6 |
8B1C056 |
860BB6F |
4A085C6 |
79323644 |
5F1BB6E | |
|
15476 |
D5C7 |
CE27 |
7 |
E373 |
FA4D |
C8AB |
A39 |
30D5 |
E645 | |
|
Алгоритм вычисле- | ||||||||||
|
ния цифрового |
MD5 | |||||||||
|
идентификатора ПО | ||||||||||
Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики
|
Но мер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электро-энергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счетчик |
УСВ |
Границы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
ТП-1 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ввод-1 0,4 кВ |
METSECT Кл.т. 0,5 5000/5 Рег. № 70053-17 Фазы: А; В; С |
- |
ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/1,0 Рег. № 50460-18 |
Активная Реактивная |
1,0 2,1 |
3,3 5,7 | ||
|
2 |
ТП-1 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ввод-2 0,4 кВ |
METSECT Кл.т. 0,5 5000/5 Рег. № 70053-17 Фазы: А; В; С |
- |
ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/1,0 Рег. № 50460-18 |
УСВ-3 Рег. № 64242-16 |
Hyper-V |
Активная Реактивная |
1,0 2,1 |
3,3 5,7 |
|
3 |
ТП-2 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ввод-1 0,4 кВ |
METSECT Кл.т. 0,5 5000/5 Рег. № 70053-17 Фазы: А; В; С |
- |
ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/1,0 Рег. № 50460-18 |
Активная Реактивная |
1,0 2,1 |
3,3 5,7 | ||
|
4 |
ТП-2 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ввод-2 0,4 кВ |
METSECT Кл.т. 0,5 5000/5 Рег. № 70053-17 Фазы: А; В; С |
- |
ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/1,0 Рег. № 50460-18 |
Активная Реактивная |
1,0 2,1 |
3,3 5,7 | ||
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)
±5 с
Примечания:
-
1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3. Погрешность в рабочих условиях указана для тока 5 % от 1ном; cos9 = 0,8инд.
-
4. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Количество ИК |
4 |
|
Нормальные условия: параметры сети: | |
|
напряжение, % от ином |
от 95 до 105 |
|
ток, % от 1ном |
от 5 до 120 |
|
коэффициент мощности cosф |
0,9 |
|
частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: параметры сети: | |
|
напряжение, % от ином |
от 90 до 110 |
|
ток, % от 1ном |
от 5 до 120 |
|
коэффициент мощности cosф |
от 0,5 до 1,0 |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды в месте расположения ТТ, °С |
от -25 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от -5 до +35 |
|
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: | |
|
среднее время наработки на отказ, ч, не менее |
165000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УСВ: | |
|
среднее время наработки на отказ, ч, не менее |
45000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: | |
|
среднее время наработки на отказ, ч, не менее |
70000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113 |
|
при отключении питания, лет, не менее |
10 |
|
для сервера: хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчиков: параметрирования; пропадания напряжения;
коррекции времени в счетчиках.
-
- журнал сервера: параметрирования; пропадания напряжения;
коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии; сервера.
Возможность коррекции времени в:
счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийВ комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Трансформаторы тока измерительные |
METSECT |
12 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК |
4 |
|
Устройство синхронизации времени |
УСВ-3 |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Сервер |
Hyper-V |
1 |
|
Формуляр |
ЭНПР.411711.077.ФО |
1 |
приведены в документе «Методика измерений электрической энергии с использованием
АИИС КУЭ ООО «РТК Энергосбыт» (ООО «ДатаЛайн» (НОРД-5, 6))», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТК Энергосбыт» (ООО «ДатаЛайн» (НОРД-5, 6))
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
ИзготовительОбщество с ограниченной ответственностью «ЭнергоПромРесурс»
(ООО «ЭнергоПромРесурс»)
ИНН 5024145974
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Испытательный центрОбщество с ограниченной ответственностью «ЭнергоПромРесурс»
(ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84410-22 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-127
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-127 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.
Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.
Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-127.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики
|
Но мер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электро-энергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счетчик |
УССВ |
Границы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
БКТП 10/0,4 кВ Лента, Ввод Т1 0,4 кВ |
ТТК-100 Кл.т. 0,5 2500/5 Рег. № 56994-14 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/1,0 Рег. № 47560-11 |
УССВ-2 Рег. № 54074-13 |
HP ProLiant DL160 Gen10 |
Активная Реактивная |
1,0 2,1 |
3,2 5,6 |
|
2 |
БКТП 10/0,4 кВ Лента, Ввод Т2 0,4 кВ |
ТТК-100 Кл.т. 0,5 2500/5 Рег. № 56994-14 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/1,0 Рег. № 47560-11 |
Активная Реактивная |
1,0 2,1 |
3,2 5,6 | ||
|
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU) |
±5 с | ||||||||
Примечания:
-
1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3. Погрешность в рабочих условиях указана для тока 5 % от 1№м, cos9 = 0,8инд.
Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Количество ИК |
2 |
|
Нормальные условия: |
от 95 до 105 |
|
параметры сети: |
от 5 до 120 |
|
напряжение, % от ином |
0,9 |
|
ток, % от 1ном |
от 49,8 до |
|
коэффициент мощности cosф |
50,2 |
|
частота, Гц |
от +15 до |
|
температура окружающей среды, °С |
+25 |
|
Условия эксплуатации: | |
|
параметры сети: |
от 90 до 110 |
|
напряжение, % от ином |
от 5 до 120 |
|
ток, % от 1ном |
от 0,5 до 1,0 |
|
коэффициент мощности cosф |
от 49,6 до |
|
частота, Гц |
50,4 |
|
температура окружающей среды в месте расположения ТТ, °С |
от -40 до +40 |
|
температура окружающей среды в месте расположения счетчиков, |
от 0 до +35 |
|
°С |
от +15 до |
|
температура окружающей среды в месте расположения сервера, °С |
+25 |
|
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: | |
|
среднее время наработки на отказ, ч, не менее |
220000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УССВ: | |
|
среднее время наработки на отказ, ч, не менее |
74500 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: | |
|
среднее время наработки на отказ, ч, не менее |
70000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
45 |
|
при отключении питания, лет, не менее |
30 |
|
для сервера: хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
- журнал счетчиков:
параметрирования;
коррекции времени в счетчиках;
формирование событий по результатам автоматической самодиагностики;
отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
перерывы питания с фиксацией времени пропадания и восстановления.
-
- журнал сервера:
изменение значений результатов измерений;
изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;
коррекции времени в счетчиках и сервере;
пропадание и восстановление связи со счетчиками; замены счетчика;
полученные с уровня ИИК «Журналы событий».
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
сервера.
Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована);
сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийВ комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформаторы тока |
ТТК-100 |
6 |
|
Счетчики электрической энергии статические трехфазные |
Меркурий 236 |
2 |
|
Устройство синхронизации системного времени |
УССВ-2 |
1 |
|
Сервер |
HP ProLiant DL160 Gen 10 |
1 |
|
Паспорт-формуляр |
ЛНТА.411711.002.ПФ.022 |
1 |
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-127», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-127
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительОбщество с ограниченной ответственностью «Лента» (ООО «Лента»)
ИНН 7814148471
Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б
Телефон (факс): (812) 380-61-31
Web-сайт: lenta.com
E-mail: info@lenta.com
Испытательный центрОбщество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail . com
Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84409-22 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Тверской Экскаватор»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Тверской Экскаватор» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя, сервер с программным обеспечением (ПО) АКУ «Энергосистема», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Далее информация в виде xml-файлов установленных форматов поступает на АРМ субъекта оптового рынка электроэнергии (ОРЭ) по каналу связи сети Internet.
Передача информации от АРМ субъекта ОРЭ в программно-аппаратный комплекс АО «АТС» с использованием электронной подписи субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УСВ осуществляется один раз в час. Корректировка часов сервера производится при расхождении показаний часов сервера с УСВ на ±2 с.
Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи (1 раз в 30 мин). Корректировка часов счетчиков производится при расхождении с часами сервера на ±2 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство .
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Тверской Экскаватор».
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) АКУ «Энергосистема». ПО АКУ «Энергосистема» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО АКУ «Энергосистема». Уровень защиты ПО АКУ «Энергосистема» от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Метрологические значимая часть ПО указана в таблице 1.
Таблица 1 - Идентификационные данные ПО АКУ «Энергосистема»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ESS. Metrology. dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0227AA941A53447E06A5D1133239DA60 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики
|
Но мер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электрической энергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счетчик |
УСВ |
Границы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
ПС 110 кВ Тверской экскаваторный завод, РУ-6 кВ, яч. 43 |
ТПОЛ-10 Кл.т. 0,5 1500/5 Рег. № 1261-59 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-17 |
ЭНКС-2 Рег. № 37328-15 |
Dell EMC PowerEdge R240 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 |
|
2 |
ПС 110 кВ Тверской экскаваторный завод, РУ-6 кВ, яч. 31 |
ТПОЛ-10 Кл.т. 0,5 1000/5 Рег. № 1261-59 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,3 2,5 |
| ||
|
3 |
ПС 110 кВ Тверской экскаваторный завод, РУ-6 кВ, яч. 37 |
ТПОЛ-10 Кл.т. 0,5 1500/5 Рег. № 1261-59 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,3 2,5 |
| ||
|
4 |
ПС 110 кВ Тверской экскаваторный завод, РУ-6 кВ, яч. 55 |
ТПОЛ-10 Кл.т. 0,5 1000/5 Рег. № 1261-59 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,3 2,5 |
3,3 5,3 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
5 |
ПС 110 кВ Тверской экскаваторный завод, РУ-10 кВ, яч. 36 |
ТПОЛ-10 Кл.т. 0,5 1500/5 Рег. № 47958-11 Фазы: А; С |
НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-17 |
ЭНКС-2 Рег. № 37328-15 |
Dell EMC PowerEdge R240 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 |
|
6 |
ПС 110 кВ Тверской экскаваторный завод, РУ-10 кВ, яч. 58 |
ТПОЛ-10 Кл.т. 0,5 1500/5 Рег. № 47958-11 Фазы: А; С |
НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-12 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 | ||
|
7 |
ПС 110 кВ Тверской экскаваторный завод, РУ-10 кВ, яч. 50 |
ТПОЛ-10 Кл.т. 0,5 600/5 Рег. № 1261-59 Фазы: А; С |
НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,3 2,5 |
| ||
|
8 |
ПС 110 кВ Тверской экскаваторный завод, РУ-10 кВ, яч. 62 |
ТПК-10 Кл.т. 0,5S 600/5 Рег. № 22944-13 Фазы: А; С |
НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-00 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,3 2,5 |
3,4 6,7 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
9 |
РТП № 2 6 кВ, 1 СШ 6 кВ, яч.5, КЛ-6 кВ в сторону Профессионального лицея № 16 (ПЛ № 16) |
ТПЛ-10 Кл.т. 0,5 300/5 Рег. № 1276-59 Фазы: А; С |
НОМ-6 Кл.т. 0,5 6000/100 Рег. № 159-49 Фазы: А-В, В-С |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,3 2,5 |
| ||
|
10 |
ТП-13 6 кВ, ВРУ-0,4 кВ, яч. 3, КЛ-0,4 кВ в сторону д.Константиновка |
Т-0,66 Кл.т. 0,5S 150/5 Рег. № 52667-13 Фазы: А; В; С |
- |
СЭТ-4ТМ.03.09 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
ЭНКС-2 Рег. № 37328-15 |
Dell EMC PowerEdge R240 |
Активная Реактивная |
1,0 2,1 |
3,3 6,6 |
|
11 |
ТП-14 10 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону МУП ТТУ |
Т-0,66 Кл.т. 0,5 30/5 Рег. № 17551-03 Фазы: А; В; С |
- |
СЭТ-4ТМ.03.09 Кл.т. 0,5S/1,0 Рег. № 27524-04 |
Активная Реактивная |
1,0 2,1 |
| ||
|
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU) |
±5 с | ||||||||
Примечания:
-
1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3 Погрешность в рабочих условиях указана для ИК №№ 8, 10 для тока 2 % от 1ном, для остальных ИК для тока 5 % от 1ном; cos9 = 0,8инд.
-
4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Количество ИК |
11 |
|
Нормальные условия: параметры сети: напряжение, % от ином |
от 95 до 105 |
|
ток, % от 1ном для ИК №№ 8, 10 |
от 1 до 120 |
|
для остальных ИК |
от 5 до 120 |
|
коэффициент мощности cosф |
0,9 |
|
частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: параметры сети: напряжение, % от ином |
от 90 до 110 |
|
ток, % от 1ном для ИК №№ 8, 10 |
от 1 до 120 |
|
для остальных ИК |
от 5 до 120 |
|
коэффициент мощности cosф |
от 0,5 до 1,0 |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды в месте расположения ТТ и ТН, °С |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от 0 до +40 |
|
температура окружающей среды в месте расположения сервера, °С |
от +15 до +25 |
|
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа СЭТ-4ТМ.03: среднее время наработки на отказ, ч, не менее |
90000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-17): среднее время наработки на отказ, ч, не менее |
220000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-12): среднее время наработки на отказ, ч, не менее |
165000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УСВ: среднее время наработки на отказ, ч, не менее |
35000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: среднее время наработки на отказ, ч, не менее |
100000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
113 |
|
при отключении питания, лет, не менее |
40 |
|
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчиков:
параметрирования; пропадания напряжения;
коррекции времени в счетчиках.
-
- журнал сервера:
параметрирования; пропадания напряжения; коррекции времени в счетчиках и сервере;
пропадание и восстановление связи со счетчиками.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
сервера.
Возможность коррекции времени в:
счетчиках электрической энергии (функция автоматизирована);
сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийВ комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Трансформаторы тока |
ТПОЛ-10 |
10 |
|
Трансформаторы тока |
ТПК-10 |
2 |
|
Трансформаторы тока |
Т-0,66 |
6 |
|
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10 |
2 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Трансформаторы тока проходные |
ТПОЛ-10 |
4 |
|
Трансформаторы напряжения |
НТМИ-6-66 |
2 |
|
Трансформаторы напряжения антирезонансные трехфазные |
НАМИ-10-95 УХЛ2 |
2 |
|
Трансформаторы напряжения |
НОМ-6 |
2 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
3 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
8 |
|
Блоки коррекции времени |
ЭНКС-2 |
1 |
|
Сервер |
Dell EMC PowerEdge R240 |
1 |
|
Паспорт-формуляр |
ЭНСТ.411711.274. ФО |
1 |
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ЗАО «Тверской Экскаватор», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Тверской Экскаватор»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительОбщество с ограниченной ответственностью «Энергосистемы» (ООО «Энергосистемы») ИНН 3328498209
Адрес: 607061, Нижегородская обл., г. Выкса, ул. Луначарского, зд. 11А, каб. 216 Телефон (факс): (4922) 60-23-22
Web-сайт: ensys.su
E-mail: post@ensys.su
Испытательный центрОбщество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84408-22 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭСКФ» для энергоснабжения АО «Завод «Марс» и ООО «Угличкабель»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭСКФ» для энергоснабжения АО «Завод «Марс» и ООО «Угличкабель» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) АКУ «Энергосистема», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Далее информация в виде xml-файлов установленных форматов поступает на АРМ субъекта оптового рынка электроэнергии (ОРЭ) по каналу связи сети Internet.
Передача информации от АРМ субъекта ОРЭ в программно-аппаратный комплекс АО «АТС» с использованием электронной подписи субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УCВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится при обнаружении расхождения.
Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭСКФ» для энергоснабжения АО «Завод «Марс» и ООО «Угличкабель».
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) АКУ «Энергосистема». ПО АКУ «Энергосистема» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО АКУ «Энергосистема». Метрологически значимая часть ПО АКУ «Энергосистема» указана в таблице 1. Уровень защиты ПО АКУ «Энергосистема» от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО АКУ «Энергосистема»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ESS. Metrology. dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0227AA941A53447E06A5D1133239DA60 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики
|
Номер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электро-энергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счетчик |
УСВ |
Границы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
ПС 110 кВ Алунд, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 3 |
ТВК-10 Кл.т. 0,5 150/5 Рег. № 8913-82 Фазы: А; С |
НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС |
ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18 |
ЭНКС-2 Рег. № 37328-15 |
Supermicro X9SCL/X9 SCM |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 |
|
2 |
ПС 110 кВ Алунд, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 9 |
ТВЛМ-10 Кл.т. 0,5 150/5 Рег. № 1856-63 Фазы: А; С |
НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС |
ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 | ||
|
3 |
ПС 110 кВ Алунд, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 10 |
ТВК-10 Кл.т. 0,5 150/5 Рег. № 8913-82 Фазы: А; С |
НТМИ-10-66 Кл.т. 0,5 10000/100 Рег. № 831-69 Фазы: АВС |
ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 | ||
|
4 |
ПС 110 кВ Алунд, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 17 |
ТВК-10 Кл.т. 0,5 200/5 Рег. № 8913-82 Фазы: А; С |
НТМИ-10 У3 Кл.т. 0,5 10000/100 Рег. № 51199-12 Фазы: АВС |
ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
5 |
ПС 110 кВ Алунд, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 20 |
ТВК-10 Кл.т. 0,5 200/5 Рег. № 8913-82 Фазы: А; С |
НТМИ-10 У3 Кл.т. 0,5 10000/100 Рег. № 51199-12 Фазы: АВС |
ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18 |
ЭНКС-2 Рег. № 37328-15 |
Supermicro X9SCL/X9 SCM |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 |
|
6 |
ТП-4 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, яч. Автосто янка |
— |
— |
Меркурий 234 АИТМ2-02 DPBR.R Кл.т. 1,0/2,0 Рег. № 75755-19 |
Активная Реактивная |
1,0 2,0 |
3,3 6,2 | ||
|
7 |
ТП-4 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, яч. КН-4 |
Т-0,66 У3 Кл.т. 0,5 300/5 Рег. № 71031-18 Фазы: А; В; С |
— |
Меркурий 234 АИТМ2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19 |
Активная Реактивная |
1,0 2,1 |
3,2 5,6 | ||
|
8 |
РП-10 кВ, ЗРУ-10 кВ, 1 с.ш. 10 кВ, яч. 2 |
ТОЛ-10-I Кл.т. 0,5 600/5 Рег. № 15128-07 Фазы: А; С |
ЗНОЛП Кл.т. 0,5 10000/^3/100/^3 Рег. № 46738-11 Фазы: А; В; С |
Меркурий 234 АИТМ-ОО PBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 | ||
|
9 |
РП-10 кВ, ЗРУ-10 кВ, 2 с.ш. 10 кВ, яч. 10 |
ТОЛ-10-I Кл.т. 0,5 600/5 Рег. № 15128-07 Фазы: А; С |
ЗНОЛП Кл.т. 0,5 10000/^3/100/^3 Рег. № 46738-11 Фазы: А; В; С |
Меркурий 234 АИТМ-ОО PBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19 |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
10 |
ТП-13 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч. №7, КЛ-6 кВ Т-1 |
ТОЛ-НТЗ-10 Кл.т. 0,5 50/5 Рег. № 51679-12 Фаза: А ТОЛ-НТЗ-10 Кл.т. 0,5S 50/5 Рег. № 51679-12 Фазы: В; С |
ЗНОЛП-НТЗ-6 Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С |
Меркурий 234 ARTM-00 PB.G Кл.т. 0,5S/1,0 Рег. № 48266-11 |
ЭНКС-2 Рег. № 37328-15 |
Supermicro X9SCL/X9 SCM |
Активная Реактивная |
1,3 2,5 |
3,3 5,7 |
|
11 |
ТП-13 6 кВ, РУ- 0,4 кВ, КЛ-0,4 кВ ООО «Мера-ТСП» |
ТТЕ-30 Кл.т. 0,5 250/5 Рег. № 73808-19 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQR-SIDN Кл.т. 0,5S/1,0 Рег. 23345-07 |
Активная Реактивная |
1,0 2,1 |
3,2 5,6 | ||
|
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU) |
±5 с | ||||||||
Примечания:
-
1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3 Погрешность в рабочих условиях указана для тока 5 % от 1ном; cos9 = 0,8инд.
-
4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
11 |
|
Нормальные условия: параметры сети: | |
|
напряжение, % от ином |
от 95 до 105 |
|
ток, % от 1ном |
от 5 до 120 |
|
коэффициент мощности cosф |
0,9 |
|
частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: параметры сети: | |
|
напряжение, % от ином |
от 90 до 110 |
|
ток, % от 1ном |
от 5 до 120 |
|
коэффициент мощности cosф |
от 0,5 до 1,0 |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды в месте расположения ТТ и ТН, °С |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от 0 до +35 |
|
температура окружающей среды в месте расположения сервера, °С |
от +15 до +25 |
|
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа ПСЧ-4ТМ.05МК: | |
|
среднее время наработки на отказ, ч, не менее |
165000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа ПСЧ-4ТМ.05М: | |
|
среднее время наработки на отказ, ч, не менее |
140000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа Меркурий 234 (Рег. № 75755-19): | |
|
среднее время наработки на отказ, ч, не менее |
320000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа Меркурий 234 (Рег. № 48266-11): | |
|
среднее время наработки на отказ, ч, не менее |
220000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа Меркурий 230: | |
|
среднее время наработки на отказ, ч, не менее |
150000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УСВ: | |
|
среднее время наработки на отказ, ч, не менее |
35000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: | |
|
среднее время наработки на отказ, ч, не менее |
100000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: для счетчиков типов ПСЧ-4ТМ.05МК и ПСЧ-4ТМ.05М: тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113 |
|
при отключении питания, лет, не менее |
40 |
Продолжение таблицы 2
|
1 |
2 |
|
для счетчиков типа Меркурий 234 (Рег. №75755-19): тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для счетчиков типа Меркурий 234 (Рег. №48266-11): тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для счетчиков типа Меркурий 230: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее |
123 10 170 10 85 10 3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчика:
параметрирования; пропадания напряжения; коррекции времени в счетчике.
-
- журнал сервера: параметрирования; пропадания напряжения;
коррекции времени в счетчике и сервере; пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчика электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчика электрической энергии;
сервера.
Возможность коррекции времени в:
счетчике электрической энергии (функция автоматизирована);
сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
Лист № 8 Всего листов 9 Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийВ комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформаторы тока |
ТВК-10 |
8 |
|
Трансформаторы тока измерительные |
ТВЛМ-10 |
2 |
|
Трансформаторы тока |
Т-0,66 У3 |
3 |
|
Трансформаторы тока |
ТОЛ-10-I |
4 |
|
Трансформаторы тока |
ТОЛ-НТЗ-10 |
3 |
|
Трансформаторы тока измерительные |
ТТЕ-30 |
3 |
|
Трансформаторы напряжение |
НТМИ-10-66 |
1 |
|
Трансформаторы напряжение |
НТМИ-10 У3 |
1 |
|
Трансформаторы напряжение заземляемые |
ЗНОЛП |
6 |
|
Трансформаторы напряжение |
ЗНОЛП-НТЗ-6 |
3 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК |
2 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М |
3 |
|
Счетчики электрической энергии статические |
Меркурий 234 |
4 |
|
Счетчики электрической энергии статические трехфазные |
Меркурий 234 |
1 |
|
Счетчики электрической энергии трехфазные статические |
Меркурий 230 |
1 |
|
Блок коррекции времени |
ЭНКС-2 |
1 |
|
Сервер |
Supermicro X9SCL/X9SCM |
1 |
|
Паспорт-формуляр |
ЭНСТ.411711.267.ФО |
1 |
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «ЭСКФ» для энергоснабжения АО «Завод «Марс» и ООО «Угличкабель», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ)
ООО «ЭСКФ» для энергоснабжения АО «Завод «Марс» и ООО «Угличкабель»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Лист № 9 Всего листов 9 Изготовитель
Общество с ограниченной ответственностью «Энергосистемы» (ООО «Энергосистемы») ИНН 3328498209
Адрес: 607061, Нижегородская обл., г. Выкса, ул. Луначарского, зд. 11А, каб. 216 Телефон (факс): (4922) 60-23-22
Web-сайт: ensys.su
E-mail: post@ensys.su
Испытательный центрОбщество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84407-22 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РК-ЭНЕРГО» (Регионы 2 очередь)
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РК-ЭНЕРГО» (Регионы 2 очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой двухуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.
Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни:
первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
второй уровень - информационно-вычислительный комплекс (ИВК), включает в себя сервер (сервер АИИС КУЭ), устройство синхронизации времени (УСВ) УСВ-2, регистрационный номер в Федеральном информационном фонде 41681-10 (Рег. № 41681-10), а также совокупность аппаратных, каналообразующих и программных средств для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приема-передачи данных.
АИИС КУЭ не имеет модификаций. Доступ к элементам и средствам измерений АИИС КУЭ огранчен на всех уровнях при помощи механических и программных методов и способов защиты.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер (в виде цифрового обозначения) АИИС КУЭ, заводские номера средств измерений уровней ИИК, ИВК, идентификационные обозначения элементов уровня ИВК указаны в формуляре.
АИИС КУЭ решает следующие задачи:
автоматический периодический (один раз в сутки) и/или по запросу сбор привязанных к шкале координированного времени UTC(SU), результатов измерений приращений электроэнергии с заданной дискретностью учета (30 минут);
периодический (один раз в сутки) и/или по запросу автоматический сбор данных о состоянии средств измерений во всех ИК;
хранение результатов измерений и данных о состоянии средств измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
периодический (один раз в сутки) и/или по запросу автоматический сбор служебных параметров (изменения параметров базы данных, пропадание напряжения, коррекция даты и системного времени);
передача результатов измерений в организации - участники оптового рынка электроэнергии в рамках согласованного регламента;
обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
конфигурирование и настройка параметров АИИС КУЭ;
ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ); предоставление дистанционного доступа к компонентам АИИС КУЭ (по запросу). Величины первичных токов и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессорах счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.
Сервер АИИС КУЭ:
не реже одного раза в сутки автоматически опрашивает счетчики электроэнергии, считывает со счетчиков 30-минутные профили мощности и журналы событий для каждого канала учета, выполняет синхронизацию времени в счетчиках электроэнергии и записывает полученные данные в базу данных;
осуществляет импорт данных из макетов 80020 с использованием канала связи Internet от АИИС КУЭ смежных организаций, утвержденных типов, внесенных в Федеральный информационный фонд по обеспечению единства измерений, и записывает 30-минутный профиль мощности и журналы событий в базу данных АИИС КУЭ;
обеспечивает ввод в ручном режиме показаний и (или) профилей мощности с интервалом интегрирования 30 мин от приборов учета электроэнергии, не включенных в АИИС КУЭ;
выполняет синхронизацию времени часов сервера в соответствии с эталонным временем от устройства синхронизации времени;
осуществляет обработку результатов измерений;
обеспечивает хранение результатов измерений и журналов событий в базе данных;
передает результаты измерений и информацию о состоянии средств измерений в АО «АТС», АО «СО ЕЭС» и смежным организациям в виде макетов 80020, 51070 с использованием канала связи Internet и электронной подписи.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). Для обеспечения единства измерений используется шкала координированного времени UTC(SU). СОЕВ формируется на всех уровнях иерархии и включает в себя устройство синхронизации времени УСВ-2 на основе приемника сигналов точного времени от спутниковой глобальной системы позиционирования (ГЛОНАСС/GPS).
Сравнение показаний часов сервера АИИС КУЭ и УСВ-2 происходит с периодичностью один раз в час. Синхронизация часов сервера АИИС КУЭ и УСВ-2 осуществляется независимо от показаний часов сервера АИИС КУЭ и УСВ-2.
Сравнение показаний часов счетчиков электроэнергии, которые опрашивает непосредственно сервер АИИС КУЭ, с показаниями часов сервера происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация времени часов счетчиков электроэнергии с часами сервера АИИС КУЭ осуществляется при расхождении показаний часов счетчиков с часами сервера АИИС КУЭ на величину более чем ±1 с.
Программное обеспечениеИдентификационные данные метрологически значимой части ПО АИИС КУЭ представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО АИИС КУЭ
|
Идентификационные данные (признаки) |
Значение |
|
Серве |
р АИИС КУЭ |
|
Наименование ПО |
ПО «Пирамида 2.0» |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
|
Идентификационное наименование ПО |
BinaryPackControls.dll |
|
Цифровой идентификатор ПО (по MD5) |
EB19 84E0 072A CFE1 C797 269B 9DB1 5476 |
|
Идентификационное наименование ПО |
CheckDatalntegrity. dll |
|
Цифровой идентификатор ПО (по MD5) |
E021 CF9C 974D D7EA 9121 9B4D 4754 D5C7 |
|
Идентификационное наименование ПО |
ComIECFunctions.dll |
|
Цифровой идентификатор ПО (по MD5) |
BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27 |
|
Идентификационное наименование ПО |
ComModbusFunctions.dll |
|
Цифровой идентификатор ПО (по MD5) |
AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917 |
|
Идентификационное наименование ПО |
ComStdFunctions.dll |
|
Цифровой идентификатор ПО (по MD5) |
EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373 |
|
Идентификационное наименование ПО |
DateTimeProcessing.dll |
|
Цифровой идентификатор ПО (по MD5) |
D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D |
|
Идентификационное наименование ПО |
SafeValuesDataUpdate.dll |
|
Цифровой идентификатор ПО (по MD5) |
B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB |
|
Идентификационное наименование ПО |
SimpleVerifyDataStatuses.dll |
|
Цифровой идентификатор ПО (по MD5) |
61C1 445B B04C 7F9B B424 4D4A 085C 6A39 |
|
Идентификационное наименование ПО |
SummaryCheckCRC. dll |
|
Цифровой идентификатор ПО (по MD5) |
EFCC 55E9 1291 DA6F 8059 7932 3644 30D5 |
|
Идентификационное наименование ПО |
ValuesDataProcessing.dll |
|
Цифровой идентификатор ПО (по MD5) |
013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645 |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиСостав ИК АИИС КУЭ и их метрологические и технические характеристики приведены в таблицах 2, 3, 4.
Таблица 2 - Состав ИК АИИС КУЭ
|
№ ИК |
Наименование ИК |
Состав ИК АИИС КУЭ | |||
|
ТТ |
ТН |
Счетчик |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ТП-423 10/0,4 кВ, РУ-10 кВ, I с.ш. 10 кВ, яч.4, КЛ- 10 кВ ТП-193 |
ТЛО-10 300/5 Кл. т. 0,5 Рег. № 25433-11 |
ЗНОЛП-ЭК-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 47583-11 |
A1805RAL-P4G- DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-06 |
Сервер АИИС КУЭ УСВ-2, рег. № 41681-10 |
|
2 |
ТП-423 10/0,4 кВ, РУ-10 кВ, II с.ш. 10 кВ, яч.6, КЛ- 10 кВ ТП-193 |
ТЛО-10 300/5 Кл. т. 0,5 Рег. № 25433-11 |
ЗНОЛП-ЭК-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 47583-11 |
A1805RAL-P4G- DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-06 | |
|
3 |
ПС 110/6 кВ Ковров, ЗРУ 6 кВ, яч.625, ВВ ф.625 |
ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50 |
Основной НАМИТ 6000/100 Кл. т. 0,2 Рег. № 70324-18 Резервный НАМИТ 6000/100 Кл. т. 0,2 Рег. № 70324-18 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
4 |
ПС 110/6 кВ Ковров, ЗРУ 6 кВ, яч.624, ВВ ф.624 |
ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | ||
|
5 |
ТП-12 6/0,4 кВ, РУ-6 кВ, СШ-6 кВ, яч.2, КЛ-6 кВ ф.2 |
ТПОЛ-10 400/5 Кл. т. 0,5S Рег. № 1261-08 |
ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 |
СЭТ-4ТМ.02М.07 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
6 |
ПС 110/10/6 кВ Бутаково, КРУН-6 кВ, II с.ш. 6 кВ, яч.26, КЛ-6 кВ ф.26 А, КЛ-6 кВ ф.26 Б |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
7 |
ПС 110/10/6 кВ Бутаково, КРУН-6 кВ, II с.ш. 6 кВ, яч.25, КЛ-6 кВ ф.25 |
ТЛК-10 300/5 Кл. т. 0,5 Рег. № 9143-06 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | ||
|
8 |
ПС 110/10/6 кВ Бутаково, КРУН-6 кВ, II с.ш. 6 кВ, яч.17, КЛ-6 кВ ф.17 |
ТОЛ-СЭЩ 600/5 Кл. т. 0,2S Рег. № 51623-12 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
9 |
ПС 110/10/6 кВ Бутаково, КРУН-6 кВ, I с.ш. 6 кВ, яч.0, КЛ-6 кВ ф.1 А, КЛ-6 кВ ф.1 Б |
ТЛМ-10 1000/5 Кл. т. 0,5 Рег. № 2473-69 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
Сервер АИИС КУЭ УСВ-2, рег. № 41681-10 |
|
10 |
ПС 110/10/6 кВ Бутаково, КРУН-6 кВ, I с.ш. 6 кВ, яч.5, КЛ-6 кВ ф.3 |
ТПЛ-10 300/5 Кл. т. 0,5 Рег. № 1276-59 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | ||
|
11 |
ПС 110/6 кВ Химки, ЗРУ-6 кВ, яч.13, КЛ-6 кВ ф.10 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
Основной НОМ-6 6000/100 Кл. т. 0,5 Рег. № 159-49 Резервный НОМ-6 6000/100 Кл. т. 0,5 Рег. № 159-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
12 |
ПС 110/6 кВ Химки, ЗРУ-6 кВ, яч.16, КЛ-6 кВ ф.9 |
ТЛП-10 400/5 Кл. т. 0,5 Рег. № 30709-11 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
Примечания:
-
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
2 Допускается замена УСВ на аналогичное утвержденного типа.
-
3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть.
Таблица 3 - Метрологические характеристики ИК АИИС КУЭ
|
Номер ИИК |
COSф |
Пределы допу измерении ак применения АИ |
скаемой относительной погрешности ИК при тивной электроэнергии в рабочих условиях ИС КУЭ (5), % | ||
|
I1(2)< I изм< I 5 % |
I5 %< I изм< I 20 % |
I 20 %< I изм< I 100 % |
I100 %< I изм< I 120 % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1, 2, 6, 7, 9 - 12 (ТТ 0,5; ТН 0,5; Счетчик 0,5 S) |
1,0 |
±2,2 |
±1,6 |
±1,5 | |
|
0,9 |
±2,6 |
±1,8 |
±1,6 | ||
|
0,8 |
±3,1 |
±2,0 |
±1,8 | ||
|
0,7 |
±3,8 |
±2,3 |
±2,0 | ||
|
0,5 |
±5,6 |
±3,2 |
±2,6 | ||
|
3, 4 (ТТ 0,5; ТН 0,2; Счетчик 0,5 S) |
1,0 |
±2,2 |
±1,7 |
±1,5 | |
|
0,9 |
±2,6 |
±1,8 |
±1,7 | ||
|
0,8 |
±3,2 |
±2,1 |
±1,8 | ||
|
0,7 |
±3,8 |
±2,3 |
±2,0 | ||
|
0,5 |
±5,6 |
±3,2 |
±2,5 | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
5 (ТТ 0,5S; ТН 0,5; Счетчик 0,5S) |
1,0 |
±2,4 |
±1,6 |
±1,5 |
±1,5 |
|
0,9 |
±2,8 |
±1,8 |
±1,6 |
±1,6 | |
|
0,8 |
±3,2 |
±2,1 |
±1,8 |
±1,8 | |
|
0,7 |
±3,8 |
±2,4 |
±2,0 |
±2,0 | |
|
0,5 |
±5,6 |
±3,3 |
±2,6 |
±2,6 | |
|
8 (ТТ 0,2S; ТН 0,5; Счетчик 0,5 S) |
1,0 |
±2,0 |
±1,6 |
±1,5 |
±1,5 |
|
0,9 |
±2,1 |
±1,7 |
±1,6 |
±1,6 | |
|
0,8 |
±2,2 |
±1,8 |
±1,7 |
±1,7 | |
|
0,7 |
±2,4 |
±2,0 |
±1,8 |
±1,8 | |
|
0,5 |
±2,9 |
±2,5 |
±2,2 |
±2,2 | |
|
Номер ИИК |
simp |
Пределы допу измерении реа применения АИ |
скаемой относительной погрешности ИК при ктивной электроэнергии в рабочих условиях ИС КУЭ (5), % | ||
|
I1(2)< I изм< I 5 % |
I5 %< I изм< I 20 % |
I 20 %< I изм< I 100 % |
I100 %< I изм< I 120 % | ||
|
1, 2, 6, 7, 10 - 12 (ТТ 0,5; ТН 0,5; Счетчик 1,0) ГОСТ 26035-83 |
0,44 |
±7,2 |
±4,5 |
±3,2 | |
|
0,6 |
±5,3 |
±3,1 |
±2,6 | ||
|
0,71 |
±4,4 |
±2,7 |
±2,4 | ||
|
0,87 |
±3,6 |
±2,4 |
±2,2 | ||
|
3, 4 (ТТ 0,5; ТН 0,2; Счетчик 1,0) ГОСТ 26035-83 |
0,44 |
±7,1 |
±4,3 |
±2,9 | |
|
0,6 |
±5,2 |
±3,0 |
±2,4 | ||
|
0,71 |
±4,3 |
±2,6 |
±2,3 | ||
|
0,87 |
±3,5 |
±2,3 |
±2,1 | ||
|
5 (ТТ 0,5S; ТН 0,5; Счетчик 1,0) ГОСТ Р 52323-2005 |
0,44 |
±6,6 |
±4,9 |
±4,1 |
±4,1 |
|
0,6 |
±5,1 |
±4,1 |
±3,6 |
±3,6 | |
|
0,71 |
±4,4 |
±3,8 |
±3,4 |
±3,4 | |
|
0,87 |
±3,9 |
±3,5 |
±3,1 |
±3,1 | |
|
8 (ТТ 0,2S; ТН 0,5; Счетчик 1,0) ГОСТ 26035-83 |
0,44 |
±10,9 |
±3,9 |
±2,9 |
±2,5 |
|
0,6 |
±8,5 |
±3,3 |
±2,4 |
±2,2 | |
|
0,71 |
±7,6 |
±3,0 |
±2,2 |
±2,1 | |
|
0,87 |
±6,7 |
±2,8 |
±2,1 |
±2,1 | |
|
9 (ТТ 0,5; ТН 0,5; Счетчик 1,0) ГОСТ Р 52323-2005 |
0,44 |
- |
±7,2 |
±4,7 |
±4,1 |
|
0,6 |
- |
±5,5 |
±3,9 |
±3,6 | |
|
0,71 |
- |
±4,7 |
±3,6 |
±3,4 | |
|
0,87 |
- |
±4,0 |
±3,3 |
±3,1 | |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов
Таблица 4 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия применения: | |
|
параметры сети: | |
|
напряжение, % от Ином |
от 98 до 102 |
|
ток, % от 1ном |
от 100 до 120 |
|
частота, Гц |
от 49,85 до 50,15 |
|
коэффициент мощности cos ф |
0,9 |
|
температура окружающей среды, °С |
от +15 до +25 |
|
относительная влажность воздуха при +25 °С, % |
от 30 до 80 |
|
Рабочие условия применения: | |
|
параметры сети: | |
|
напряжение, % от Ином |
от 90 до 110 |
|
ток, % от 1ном, для ИК № 5, 8 |
от 1 до 120 |
|
ток, % от 1ном, для ИК №№ 1 -4, 6, 7, 9 - 12 |
от 5 до 120 |
|
коэффициент мощности |
от 0,5 инд. до 0,8 емк. |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ, ТН, °С |
от -40 до +50 |
|
температура окружающей среды для счетчиков, УСВ-2, °С |
от +5 до +35 |
|
относительная влажность воздуха при +25 °С, % |
от 75 до 98 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
Счетчики СЭТ-4ТМ.02М.07: | |
|
среднее время наработки на отказ, ч, не менее |
140000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
Счетчики СЭТ-4ТМ.03М.01: | |
|
среднее время наработки на отказ, ч, не менее |
165000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
Счетчики СЭТ-4ТМ.03.01: | |
|
среднее время наработки на отказ, ч, не менее |
90000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
Счетчики Альфа А1805: | |
|
среднее время наработки на отказ, ч, не менее |
120000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
УСВ-2: | |
|
среднее время наработки на отказ, ч, не менее |
35000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
Сервер: | |
|
среднее время наработки на отказ, ч, не менее |
90000 |
|
время восстановления, ч, не более |
1 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
113,7 |
|
при отключении питания, лет, не менее |
10 |
|
Сервер: | |
|
хранение результатов измерений и информации состояний средств | |
|
измерений, лет, не менее |
3,5 |
Надежность системных решений:
В журналах событий счетчиков фиксируются факты: параметрирования;
пропадания напряжения; коррекция шкалы времени.
Защищенность применяемых компонентов: наличие механической защиты от несанкционированного доступа и пломбирование: счетчиков электроэнергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки.
Наличие защиты на программном уровне: пароль на счетчиках электроэнергии;
пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист формуляра печатным способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛО-10 |
4 шт. |
|
Трансформатор тока |
ТПОФ |
4 шт. |
|
Трансформатор тока |
ТПОЛ-10 |
4 шт. |
|
Трансформатор тока |
ТПФ |
2 шт. |
|
Трансформатор тока |
ТЛП-10 |
2 шт. |
|
Трансформатор тока |
ТЛК-10 |
2 шт. |
|
Трансформатор тока |
ТЛМ-10 |
2 шт. |
|
Трансформатор тока |
ТОЛ-СЭЩ |
2 шт. |
|
Трансформатор тока |
ТПЛ-10 |
2 шт. |
|
Трансформатор напряжения |
ЗНОЛП-ЭК-10 |
6 шт. |
|
Трансформатор напряжения |
НАМИТ |
2 шт. |
|
Трансформатор напряжения |
ЗНОЛ.06 |
3 шт. |
|
Трансформатор напряжения |
НОМ-6 |
6 шт. |
|
Трансформатор напряжения |
НТМИ-6 |
2 шт. |
|
Счетчики электрической энергии многофункциональные |
А1805RAL-P4G-DW-4 |
2 шт. |
|
СЭТ-4ТМ.03.01 |
8 шт. | |
|
СЭТ-4ТМ.02М.07 |
1 шт. | |
|
СЭТ-4ТМ.03М.01 |
1 шт. | |
|
Устройство синхронизации времени |
УСВ-2 |
1 шт. |
|
Сервер |
Supermicro SYS-6019P-MTR |
1 шт. |
|
Паспорт-формуляр |
ЭНСЕ.095367.009 ПФ |
1 экз. |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РК-ЭНЕРГО» (Регионы 2 очередь).
Нормативные документы, устанавливающие требования к АИИС КУЭГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ИзготовительОбщество с ограниченной ответственностью «Энергосервис»
(ООО «Энергосервис»)
ИНН 4401095367
Адрес: 156013, г. Кострома, Мира проспект, д. 37-39/28
Телефон: +7 (4942) 44-00-44, 44-00-02
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон: +7(495) 544-00-00, +7(499) 129-19-11
Факс: +7(499) 124-99-96
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц
АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), ±5 с Примечания:
-
1 Характеристики погрешности ИК даны для измерения электроэнергии (получасовая).
-
2 В качестве характеристик относительной погрешности указаны пределы относительной погрешности, соответствующие доверительной вероятности Р = 0,95.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «21» января 2022 г. № 151
Лист № 1 Регистрационный № 84406-22 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи пневматические разности давлений 13ДД11
Назначение средства измерений
Преобразователи пневматические разности давлений 13ДД11 предназначены для: измерения разности давлений и преобразования измеренных значений в унифицированный пневматический сигнал от 20 до 100 кПа.
Описание средства измерений
Принцип действия преобразователя основан на пневматической силовой компенсации.
Преобразователи состоят из измерительного блока и пневмопреобразователя, объединенных в единую конструкцию.
Под воздействием измеряемого усилия рычаг поворачивается на небольшой угол и перемещает заслонку относительно сопла. В случае приближения заслонки к соплу давление в камере пневмоусилителя возрастает и металлическая мембрана закрывает клапан пневмоусилителя, при этом другой клапан открывается и давление в другой камере усиливается. Это давление является выходным сигналом преобразователя. Одновременно оно поступает в сильфон обратной связи, которая создает момент от измерения перепада давления.
Чувствительный элемент измерительного блока, зажатый между фланцами, образует с ними измерительные камеры «плюс» и «минус». Связь чувствительного элемента с рычагом вывода осуществляется при помощи пружины связи. Вывод рычага из полости рабочего давления уплотнен упругой металлической мембранной.
Подвижная опора пневмопреобразователя служит для точной установки диапазона измерения, пружина предназначена для установки начального значения выходного сигнала.
Преобразователи выпускаются в двух модификациях: 13ДД11-720, 13ДД11-722: 13ДД11-720 диапазон измерения перепада давления от 0 до 630 кПа;
13ДД11-722 диапазон измерения перепада давления от 0 до 10 кПа.
Заводские номера приборов находятся на табличке, прикрепленной к боковой стенке преобразователя. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.
Знак поверки наносится на крышку прибора в нижней правой части и раздел «Поверка» паспорта.
Общий вид преобразователей разности давлений представлен на рисунке 1
Фотографии общего вида преобразователей представлены на рисунке 1.
13ДД11-720
13ДД11-722
Рисунок 1
Схема пломбировки представлена на рисунке 2
13ДД11-720
13ДД11-722
Рисунок 2
Программное обеспечение - отсутствует
Метрологические и технические характеристики Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений перепада давлений: 13ДД11-720, кПа; |
16, 25, 40, 63, 100, 160, |
|
13ДД11-722, кПа |
250, 400, 630 4,0; 6,3; 10 |
|
Пределы допускаемой основной приведенной погрешности, выраженные в процентах от диапазона измерений, %: - 13ДД11-720 (16, 25, 40, 63, 100, 160, 250, 400, 630); |
±0,6; ±1,0 |
|
- 13ДД11-722 (4,0; 6,3; 10) |
±0,6; ±1,0 |
|
Вариация выходного сигнала не должна превышать абсолютного значения предела допускаемой основной погрешности, %: - 13ДД11-720 (16, 25, 40, 63, 100, 160, 250, 400, 630); |
0,6; 1,0 |
|
- 13ДД11-722 (4,0; 6,3; 10) |
0,6; 1,0 |
|
Изменения выходного сигнала, при изменении перепада давления от нуля до предельного номинального значения, кПа |
от 20 до 100 |
|
Наименование характеристики |
Значение |
|
Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочего диапазона температур и выраженная в процентах от диапазона изменения выходного сигнала, не должна превышать основную погрешность, %:
|
±0,6; ±1,0 ±0,6; ±1,0 |
|
Давление питания, кПа |
140 ±14 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Предельно допускаемое рабочее избыточное давление, | |||
|
МПа: | |||
|
- 13ДД11-720; |
16 | ||
|
- 13ДД11-722 |
2,5 | ||
|
Масса, кг, не более | |||
|
- 13ДД11-720; |
6 | ||
|
- 13ДД11-722 |
8 | ||
|
Габаритные размеры, мм, не более |
Длинна |
Ширина |
Высота |
|
13ДД11-720 |
100 |
130 |
200 |
|
13ДД11-722 |
120 |
130 |
230 |
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от -40 до + 50 | ||
|
- относительная влажность воздуха, % |
до 98 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
|
Средняя наработка на отказ не менее, ч |
67000 | ||
|
Средний срок службы не менее, лет |
12 | ||
Знак утверждения типа
наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.
Комплектность средства измерений
Комплект поставки должен соответствовать таблицам 3, 4
|
Таблица 3- Комплектность средства измерений 13ДД11-720 | ||
|
Наименование |
Обозначения модификации |
Количество |
|
Преобразователи пневматические разности давлений 13ДД11 |
13ДД11-720 |
1 |
|
Руководство по эксплуатации |
9078110 РЭ |
1 |
|
Паспорт |
9078110 ПС |
1 |
|
Примечание: Методика поверки в электронном виде, на сайте www.tizpribor.com | ||
Таблица 4 - Комплектность средства измерений 13ДД11-722
|
Наименование |
Обозначения модификации |
Количество |
|
Преобразователи пневматические разности давлений 13ДД11 |
13ДД11-722 |
1 |
|
Руководство по эксплуатации * |
9078110 РЭ |
1 |
|
Паспорт |
9078110 ПС |
1 |
|
Примечание: Методика поверки в электронном виде, на сайте www.tizpribor.com | ||
ГОСТ 22521-85 Датчики давления, разряжения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия.
Приказ Росстандарта от 29.06.2018 № 1339 об утверждении Государственной поверочной схема для средств измерений избыточного давления до 4000 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104.
ТУ 26.51.52-008-37185268-2018 Преобразователи пневматические разности давлений 13ДД11. Технические условия. Изготовитель:Общество с ограниченной ответственностью «Завод «Тизприбор»
(ООО «Завод «Тизприбор»)
ИНН 7713736815
Адрес: 606030, Нижегородская область, город Дзержинск, ул. Набережная Окская, дом 3, помещение Б.
Телефон/факс: 8(495) 540-52-98
Web-сайт: http://tizpribor.com
E-mail: zavod@tizpribor.com
Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»). Уникальный номер записи в реестре аккредитованных лиц 30011-13. Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1. Тел. (831) 428-78-78, факс (831) 428-57-48 Web-сайт: http://www.nncsm.ru E-mail: mail@nncsm.ru.УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 5
Регистрационный № 84405-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические ТБ
Назначение средства измеренийТермометры биметаллические ТБ (далее - термометры) предназначены для измерений температуры жидких, газообразных и сыпучих сред.
Описание средства измеренийПринцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры чувствительный элемент из двух металлов изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью передаточного узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона).
Материал корпуса: металл. Материал термобаллона: нержавеющая сталь.
Термометры имеют модификации, отличающиеся друг от друга:
-
1) диапазоном измеряемой температуры;
-
2) диаметром корпуса;
-
3) длиной погружаемой части;
-
4) диаметром погружаемой части;
-
5) классом точности;
-
6) конструктивным исполнением;
-
7) способом крепления;
-
8) резьбой присоединения.
Схема условного обозначения термометров:
|
ТБ | -А |
-В |
-С |
-D |
-E |
-F |
-G |
-H |
где, ТБ - термометр биметаллический;
A - диаметр корпуса (мм);
В - расположение погружаемой части (Р - радиальное; О - осевое; У - универсальное);
С - способ крепления (211 - безвинтовое; 220 - винтовое);
D - пределы измерения температуры (°С);
Е - резьба присоединения (0 - без резьбы; М20^ 1,5; G Ц);
F - длина погружаемой части (термобаллон, мм);
G - диаметр термобаллона (мм);
Н - класс точности.
Фотографии общего вида термометров представлены на рисунке 1.
Защита от несанкционированного доступа к кинематическому механизму термометра осуществляется соединением защитного стекла с корпусом термометра завальцованным кольцом.
Пломбирование термометров не предусмотрено. Нанесение знака поверки на термометры не предусмотрено. Заводские номера состоят из сочетаний арабских цифр, нанесены на этикетки методом струйной печати, этикетки наклеены на заднюю сторону корпусов термометров, рисунок 2.
а б в
Рисунок 1 - Общий вид термометра (а - осевое, б - радиальное, в - универсальное исполнения)
заводской номер
Рисунок 2 - Место нанесения заводского номера
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры (Опок), °С |
в соответствии с таблицей 2 |
|
Диапазон измерений температуры (Оизм), °С | |
|
Цена деления шкалы, °С | |
|
Классы точности |
1,5; 2,5; 4 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры и вариация, % |
±1,5; ±2,5; ±4,0 |
Таблица 2 - Диапазоны показаний, диапазоны измерений, цена деления шкалы
|
Диапазон показаний (Опок), °С |
Диапазон измерений (Оизм), °С |
Цена деления шкалы, °С | ||
|
от |
до |
от |
до | |
|
-50 |
+50 |
-40 |
+40 |
1; 2; 5 |
|
-50 |
+100 |
-40 |
+90 |
1; 2; 5 |
|
-40 |
+40 |
-30 |
+30 |
1; 2; 5 |
|
-40 |
+60 |
-30 |
+50 |
1; 2; 5 |
|
-30 |
+50 |
-20 |
+40 |
1; 2; 5 |
|
-30 |
+70 |
-20 |
+60 |
1; 2; 5 |
|
-20 |
+40 |
-10 |
+30 |
1; 2; 5 |
|
-20 |
+60 |
-10 |
+50 |
1; 2; 5 |
|
0 |
+60 |
+10 |
+50 |
1; 2; 5 |
|
0 |
+80 |
+10 |
+70 |
1; 2; 5 |
|
0 |
+100 |
+10 |
+90 |
1; 2; 5 |
|
0 |
+120 |
+20 |
+100 |
1; 2; 4; 5 |
|
0 |
+160 |
+20 |
+140 |
2; 4; 5 |
|
0 |
+200 |
+20 |
+180 |
2; 4; 5 |
|
0 |
+250 |
+30 |
+220 |
2; 4; 5 |
|
0 |
+300 |
+40 |
+260 |
4; 5 |
|
0 |
+350 |
+50 |
+300 |
4; 5 |
|
0 |
+400 |
+50 |
+350 |
4; 5 |
|
0 |
+500 |
+50 |
+450 |
4; 5 |
|
0 |
+600 |
+50 |
+550 |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса, мм |
63; 80; 100; 150 |
|
Длина погружаемой части (термобаллон), мм |
от 30 до 300 |
|
Диаметр погружаемой части, мм |
6; 8; 10; 12 |
|
Масса, кг, не более |
0,380 |
|
Рабочие условия эксплуатации термометров:
|
от -20 до +60 95 при +35 °С от 84,0 до 106,7 |
|
Присоединительная резьба |
М20-1,5; G Ц |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч не менее |
70 000 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность средства измеренийКомплектность термометров приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
ТБ |
1 шт. |
|
Термометры биметаллические ТБ. Паспорт |
В.407.570.000.000 ПС |
1 экз. |
|
Термометры биметаллические ТБ. Руководство по эксплуатации |
В.407.570.000.000 РЭ |
1 экз. на партию |
приведены в разделе 2 эксплуатационного документа В.407.570.000.000 РЭ «Термометры биметаллические ТБ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим ТБГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-047-87875767-2021. Термометры биметаллические ТБ
ИзготовительОбщество с ограниченной ответственностью «НПП «ПРОМЫШЛЕННАЯ
АВТОМАТИКА» (ООО «НПП «ПРОМА»)
ИНН 1655164509
Адрес: 420054, г. Казань, ул. Г. Тукая, д.125
Почтовый адрес: 420054, а/я 93
Телефон (факс): (843) 278-25-00
Е-mail: info@promav.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Web-сайт: kip-mce.ru
Е-mail: sittek@mail.ru
Уникальный номер записи об аккредитации RA.RU.311313 от 31.08.2015 г. в Реестре аккредитованных лиц
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 3
Регистрационный № 84404-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000
Назначение средства измеренийРезервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийТип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 3000 м3.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара наносится аэрографическим способом на стенку резервуара и типографским способом в паспорт.
Резервуар РВС-3000 с заводским номером 3 расположен по адресу: Мурманская область, г. Североморск, ул. Сгибнева, 2а, (территория котельной ТЦ-46 филиала АО «МЭС» «Североморская теплосеть»).
Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВС-3000
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 не предусмотрено.
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС-3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Методика поверки |
МП 0013-2021 |
1 экз. |
Сведения о методиках (методах) измерений приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-3000Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительАкционерное общество «Мурманэнергосбыт» (АО «МЭС»)
ИНН 5190907139
Адрес: 183034, г. Мурманск, ул. Свердлова, д. 39 корпус 1
Телефон/ факс: +7 (8152) 68-63-26/ (8152) 43-90-13
Web-сайт: www.mures.ru
E-mail: info@mures.ru
Испытательный центрОбщество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ruАттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 4
Регистрационный № 84403-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-5
Назначение средства измеренийРезервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийТип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 5 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер наносится на маркировочную табличку резервуара (рисунок 1).
Резервуар РГС-5 с заводским номером 1Н1.1 расположен по адресу: 446416, Россия, Самарская область, Кинельский район, с. Георгиевка, ЛПДС «Георгиевка-ПП», Туймазинское НУ АО «Транснефть - Урал».
Общий вид резервуара РГС-5 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводского номера
Рисунок 2 - Общий вид резервуара РГС-5
Рисунок 3 - Общий вид эскиза резервуара РГС-5
Пломбирование резервуара РГС-5 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-5 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-5Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительАкционерное общество «Нижне-Исетский завод металлоконструкций» (АО «Низмк»)
ИНН 6664003916
Адрес: 620010, г. Екатеринбург, ул. Альпинистов, 57
Телефон/факс: +7 (343) 253-01-60/ (343) 253-01-62
Web-сайт: www.nizmk.ru
E-mail: nizmk@svel.ru
Испытательный центрОбщество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс: +7 (843) 515-00-21 E-mail: trifonovua@mail.ruАттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 4
Регистрационный № 84402-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-10
Назначение средства измеренийРезервуары стальные горизонтальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийПринцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.
Резервуары расположены внутри металлического контейнера наземного расположения.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводские номера резервуаров наносятся на крышку люка резервуаров (рисунок 1).
Резервуары РГС-10 с заводскими номерами 21, 22 расположены по адресу: Челябинская область, Красноармейский район, с. Канашево, НПС «Канаши», Челябинское НУ АО «Транснефть - Урал».
Общий вид резервуаров РГС-10 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводских номеров
Рисунок 2 - Общий вид резервуаров РГС-10
Рисунок 3 - Общий вид резервуаров РГС-10
Пломбирование резервуаров РГС-10 не предусмотрено.
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительОбщество с ограниченной ответственностью «Октябрьский завод нефтепромыслового оборудования» (ООО «Ознпо»)
ИНН 0265023412
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Фрунзе, 2
Телефон/ факс: +7 (34767) 4-22-24
Web-сайт: oz-npo.ru
E-mail: 89273262111@mail.ru
Испытательный центрОбщество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс: +7 (843) 515-00-21 E-mail: trifonovua@mail.ruАттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 4
Регистрационный № 84401-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-10
Назначение средства измеренийРезервуары стальные горизонтальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийПринцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.
Резервуары расположены внутри металлического контейнера наземного расположения и оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводские номера резервуаров наносятся на крышку люка резервуаров (рисунок 1).
Резервуары РГС-10 с заводскими номерами 21, 22 расположены по адресу: Челябинская область, Саткинский район, п. Жукатау, ЛПДС «Бердяуш», Челябинское НУ АО «Транснефть - Урал».
Общий вид резервуаров РГС-10 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводских номеров
Рисунок 2 - Общий вид резервуаров РГС-10
Рисунок 3 - Общий вид резервуаров РГС-10
Пломбирование резервуаров РГС-10 не предусмотрено.
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительОбщество с ограниченной ответственностью «Октябрьский завод нефтепромыслового оборудования» (ООО «Ознпо»)
ИНН 0265023412
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Фрунзе, 2
Телефон/ факс: +7 (34767) 4-22-24
Web-сайт: oz-npo.ru
E-mail: 89273262111@mail.ru
Испытательный центрОбщество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс:+7 (843) 515-00-21 E-mail: trifonovua@mail.ruАттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 4
Регистрационный № 84400-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-7
Назначение средства измеренийРезервуары стальные горизонтальные цилиндрические РГС-7 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийПринцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.
Резервуары расположены внутри металлического контейнера наземного расположения. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводские номера резервуаров наносятся на крышку люка резервуаров (рисунок 1).
Резервуары РГС-7 с заводскими номерами 21, 22 расположены по адресу: Челябинская область, Еткульский район, с. Еткуль, ЛПДС «Еткуль», Челябинское НУ АО «Транснефть - Урал».
Общий вид резервуаров РГС-7 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводских номеров
Рисунок 2 - Общий вид резервуаров РГС-7
Рисунок 3 - Общий вид резервуаров РГС-7
Пломбирование резервуаров РГС-7 не предусмотрено.
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
7 |
|
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-7 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-7Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительОбщество с ограниченной ответственностью «Октябрьский завод нефтепромыслового оборудования» (ООО «Ознпо»)
ИНН 0265023412
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Фрунзе, 2
Телефон/ факс: +7 (34767) 4-22-24
Web-сайт: oz-npo.ru
E-mail: 89273262111@mail.ru
Испытательный центрОбщество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс: +7 (843) 515-00-21 E-mail: trifonovua@mail.ruАттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 8
Регистрационный № 84399-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры цифровые серии S
Назначение средства измеренийВольтметры цифровые серии S (далее - вольтметры) предназначены для измерений напряжения постоянного тока, среднеквадратического значения фазного напряжения переменного тока в однофазной или трехфазной электрической сети, а также частоты переменного тока.
Описание средства измеренийПринцип действия вольтметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код, последующей математической обработке с отображением измеренных значений на цифровом индикаторе.
Конструктивно вольтметры выполнены в пластмассовых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Вольтметры могут иметь один или три аналоговых выхода, два дискретных входа и два релейных выхода. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса вольтметров расположен цифровой индикатор (светодиодный или жидкокристаллический) и кнопки управления. Вольтметры выпускаются под торговой маркой ELECNOVA®.
Вольтметры выпускаются в модификациях, отличающихся наличием входов/выходов и интерфейса RS-485, типом измеряемого тока (постоянный/переменный), типом подключения (однофазное/трехфазное), типом индикатора, конструктивным исполнением, параметрами питания, рабочими условиями измерений, габаритными размерами и массой.
Структура условного обозначения модификаций вольтметров:
S - серия вольтметров
Тип измеряемого тока и тип подключения: без индекса - однофазная цепь переменного тока 3 - трехфазная цепь переменного тока
5 - цепь постоянного тока
U - вольтметр
Код габаритного размера: 120 - лицевая панель 120x120 мм, вырез 111x111 мм 96 - лицевая панель 96x96 мм, вырез 91x91 мм 83 - лицевая панель 83x83 мм, вырез 76x76 мм 74 - лицевая панель 74x74 мм, вырез 67x67 мм 50 - лицевая панель 96x48 мм, вырез 91x44 м
Конструктивное исполнение: без индекса - стандартное Х - специальное L - с увеличенными цифрами индикатора
Тип индикатора: без индекса - светодиодный (LED) Y - жидкокристаллический (LCD)
Дополнительные функции (на лицевой панели индекс не указывается): без индекса - отсутствуют C - интерфейс RS-485 M - 1 (для модификаций SUooo-o и S5Uooo-o) или 3 (для модификаций S3Uooo-o) аналоговых выхода K - 2 дискретных входа J - 2 релейных выхода
Серийный номер наносится на маркировочную наклейку вольтметров любым технологическим способом в виде буквенно-цифрового кода.
Общий вид вольтметров представлен на рисунке 1. Нанесение знака поверки на вольтметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.
а) модификации SU50-^ и S5U50-^
б) модификации SU50Y-^ и S5U50Y-^
в) модификации S3U74-^
г) модификации S3U74Y-^
д) модификации SU74-^ и S5U74-^
Elecnova
SU74Y
е) модификации SU74Y-^ и S5U74Y-^
ж) модификации SU83-^ и S5U83-^
з) модификации S3U83-^
и) модификации SU96-^ и S5U96-^
|
Elecnova |
SU96Y | |
|
1 1 | ||
|
IfcSB&J г |
F | |
к) модификации SU96Y-^ и S5U96Y-^
л) модификации S3U96-^
м) модификации S3U96Y-^
н) модификации SU120-^ и S5U120-^
о) модификации S3U120-^
п) модификации S3U96X-^
р) модификации SU96X-^
с) модификации S3U120L-^
т) модификации SU120L-^ и S5U120L-^
Рисунок 1 - Общий вид вольтметров
Программное обеспечениеВольтметры имеют метрологически значимое встроенное программное обеспечение (далее - ПО). Метрологические характеристики вольтметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Доступ к настройкам защищен паролем.
Идентификационные данные встроенного ПО вольтметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: - для модификаций SU50-O, SU120-O, S5U50-^, S5U74-^, S5U83-^, S5U96-^, S5U120-O, S3U120-^ |
115А |
|
- для модификаций S5U120L-^, SU120L-^, S3U120L-^ |
114А |
|
- для модификаций SU50Y-^, S5U50Y-^, S5U96Y-^ |
1000 |
|
- для модификаций SU74-O, SU83-O, SU96-^ |
1009 |
|
- для модификаций SU74Y-^, SU96Y-^, S5U74Y-^ |
1003 |
|
- для модификаций S3U74-^, S3U83-^, S3U96-^ |
1006 |
|
- для модификаций S3U74Y-^ |
300B |
|
- для модификаций S3U96Y-^ |
1008 |
|
- для модификаций SU96X-^, S3U96X-^ |
1004 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения напряжения постоянного тока ин для модификаций S5UOOO-O |
75 мВ; 100 В; 110 В; 220 В; 1000 В |
|
Диапазоны измерений напряжения постоянного тока для модификаций S5UOOO-O, В:
|
±(0,005-1,1)-U„ (0,005-1,1)-Un ±(0,005-1,2) • ин (0,005-1,2)-W, |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока для модификаций S5Uooo-o, % |
±0,2; ±0,5 |
|
Номинальные среднеквадратические значения фазного напряжения переменного тока частотой от 45 до 65 Гц ин для модификаций SUnnn-n, S3Unnn-n, В |
100; 220; 380 |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока частотой от 45 до 65 Гц для модификаций SUooo-o, S3Uooo-o, В |
(0,05-1,2)-ин |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения переменного тока частотой от 45 до 65 Гц для модификаций SUnnn-n, S3Unnn-n, % |
±0,2; ±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты переменного тока в диапазоне напряжения переменного тока от 0,15- до 1,2- ин для модификаций SUnnn-n, S3Unnn-n, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока для модификаций SUooo-o, S3Uooo-o, Гц |
±0,01 |
|
Выходные аналоговые сигналы |
0-5 мА 0-20 мА 4-20 мА 4-12-20 мА* 0-5 В 0-10 В 1-5 В |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения напряжения постоянного тока/среднеквадратического значения фазного напряжения переменного тока в выходной аналоговый сигнал, % |
±0,5 |
|
* Только для модификаций S5Uooo-o. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В: - для модификаций с индексом Х |
24; от 80 до 270 |
|
- для остальных модификаций |
от 80 до 270 |
|
- напряжение переменного тока, В |
от 80 до 270 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры (длинахширинахглубина), мм, не более: - код габаритного размера 120 |
120х120х76 |
|
- код габаритного размера 83 |
83x83x75 |
|
- код габаритного размера 96 |
96x96x98 |
|
- код габаритного размера 74 |
74x74x90 |
|
- код габаритного размера 50 |
96x48x82 |
|
Масса, кг, не более |
0,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - для вольтметров со светодиодным индикатором |
от -40 до +70 |
|
- для вольтметров с жидкокристаллическим индикатором |
от -25 до +70 |
|
- относительная влажность, %, не более |
93 |
|
Средняя наработка на отказ, ч |
160000 |
|
Средний срок службы, лет |
25 |
наносится на титульные листы паспорта и краткого руководства по эксплуатации типографским способом и на маркировочную наклейку вольтметров любым технологическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вольтметр цифровой серии S |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Краткое руководство по эксплуатации |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 3 «Установка и подключение» краткого руководства по эксплуатации.
Нормативные документы, устанавливающие требования к вольтметрам цифровым серии SПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
ИзготовительJiangsu Sfere Electric CO., LTD., Китай
Адрес деятельности по изготовлению средств измерений: 1 Dongding Rd., Jiangyin, Jiangsu, China
Место нахождения и адрес юридического лица: 1 Dongding Rd., Jiangyin, Jiangsu, China
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 151
Лист № 1
Всего листов 8
Регистрационный № 84398-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Амперметры цифровые серии S
Назначение средства измеренийАмперметры цифровые серии S (далее - амперметры) предназначены для измерений силы постоянного тока, напряжения постоянного тока в режиме измерений силы постоянного тока с использованием внешнего шунта, среднеквадратического значения силы переменного тока в однофазной или трехфазной электрической сети, а также частоты переменного тока.
Описание средства измеренийПринцип действия амперметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код, последующей математической обработке с отображением измеренных значений на цифровом индикаторе.
Конструктивно амперметры выполнены в пластмассовых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Амперметры могут иметь один или три аналоговых выхода, два дискретных входа и два релейных выхода. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса амперметров расположен цифровой индикатор (светодиодный или жидкокристаллический) и кнопки управления. Амперметры выпускаются под торговой маркой ELECNOVA®.
Амперметры выпускаются в модификациях, отличающихся наличием входов/выходов и интерфейса RS-485, типом измеряемого тока (постоянный/переменный), типом подключения (однофазное/трехфазное), типом индикатора, конструктивным исполнением, параметрами питания, рабочими условиями измерений, габаритными размерами и массой.
Структура условного обозначения модификаций амперметров:
S - серия амперметров
Тип измеряемого тока и тип подключения: без индекса - однофазная цепь переменного тока 3 - трехфазная цепь переменного тока 5 - цепь постоянного тока
I - амперметр
Код габаритного размера: 120 - лицевая панель 120x120 мм, вырез 111x111 мм 96 - лицевая панель 96x96 мм, вырез 91x91 мм 83 - лицевая панель 83x83 мм, вырез 76x76 мм 74 - лицевая панель 74x74 мм, вырез 67x67 мм 50 - лицевая панель 96x48 мм, вырез 91x44 м
Конструктивное исполнение: без индекса - стандартное Х - специальное L - с увеличенными цифрами индикатора
Тип индикатора: без индекса - светодиодный (LED) Y - жидкокристаллический (LCD)
Дополнительные функции (на лицевой панели индекс не указывается): без индекса - отсутствуют C - интерфейс RS-485 M - 1 (для модификаций SIooo-o и S5Iooo-o) или 3 (для модификаций S3Iooo-o) аналоговых выхода K - 2 дискретных входа J - 2 релейных выхода
Серийный номер наносится на маркировочную наклейку амперметров любым технологическим способом в виде буквенно-цифрового кода.
Общий вид амперметров представлен на рисунке 1. Нанесение знака поверки на амперметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.
а) модификации SI50-n и S5I50-n
б) модификации SI50Y-^ и S5I50Y-^
в) модификации S3I74-O
г) модификации S3I74Y-^
д) модификации SI74-O и S5I74-O
е) модификации SI74Y-U и S5I74Y-^
ж) модификации SI83-n и S5I83-n
з) модификации S3I83-n
и) модификации SI96-^ и S5I96-^
к) модификации SI96Y-^ и S5I96Y-^
л) модификации S3I96-^
м) модификации S3I96Y-^
н) модификации SI120-n и S5I120-n
о) модификации S3I120-n
п) модификации S3I96X-^
р) модификации SI96X-^
с) модификации S3I120L-^
Рисунок 1 - Общий вид амперметров
т) модификации SI120L-^ и S5I120L-^
Амперметры имеют метрологически значимое встроенное программное обеспечение (далее - ПО). Метрологические характеристики амперметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Доступ к настройкам защищен паролем.
Идентификационные данные встроенного ПО амперметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: - для модификаций SI50-o, SI120-o, S5I50-o, S5I74-o, S5I83-o, S5I96-o, S5I120-o, S3I120-O |
115А |
|
- для модификаций S5I120L-o, S3I120L-o, SI120L-o |
114А |
|
- для модификаций SI50Y-o, S5I50Y-o, S5I96Y-o |
1000 |
|
- для модификаций SI74-o, SI83-o, SI96-o |
1009 |
|
- для модификаций SI74Y-o, SI96Y-o, S5I74Y-o |
1003 |
|
- для модификаций S3I74-o, S3I83-o, S3I96-o |
1006 |
|
- для модификаций S3I74Y-o |
300B |
|
- для модификаций S3I96Y-o |
1008 |
|
- для модификаций SI96X-o, S3I96X-o |
1004 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения силы постоянного тока при непосредственном подключении 1н для модификаций S5Iooo-o, А |
1; 5; 10 |
|
Номинальное значение входного напряжения постоянного тока в режиме измерений силы постоянного тока свыше 10 А с использованием внешнего шунта ин для модификаций S5Iooo-o, мВ |
75 |
|
Номинальные среднеквадратические значения силы переменного тока частотой от 45 до 65 Гц 1н для модификаций SIooo-o и S3Iooo-o, А |
1; 5 |
|
Диапазоны измерений входного сигнала:
|
±(0,005-1,2)-1н (0,005-1,2)-!н ±(0,005-1,2) •ин (0,005-1,2)-U„ (0,005-1,2)-!н |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений силы и напряжения постоянного тока (для модификаций S5Iooo-o), среднеквадратического значения силы переменного тока (для модификаций SIooo-o и S3Iooo-o), % |
±0,2; ±0,5 |
|
Диапазон измерений частоты переменного тока в диапазоне силы переменного тока от 0,15-1н до 1,2-1н для модификаций SIooo-o и S3Iooo-o, Гц |
от 45 до 65 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока для модификаций SIooo-o и S3Iooo-o, Гц |
±0,01 |
|
Выходные аналоговые сигналы |
0-5 мА 0-20 мА 4-20 мА 4-12-20 мА* 0-5 В 0-10 В 1-5 В |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения силы постоянного тока/среднеквадратического значения силы переменного тока в выходной аналоговый сигнал, % |
±0,5 |
|
* Только для модификаций S5Iooo-o. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В: - для модификаций с индексом Х |
24; от 80 до 270 |
|
- для остальных модификаций |
от 80 до 270 |
|
- напряжение переменного тока, В |
от 80 до 270 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры (длинахширинахглубина), мм, не более: - код габаритного размера 120 |
120х120х76 |
|
- код габаритного размера 83 |
83x83x75 |
|
- код габаритного размера 96 |
96x96x98 |
|
- код габаритного размера 74 |
74x74x90 |
|
- код габаритного размера 50 |
96x48x82 |
|
Масса, кг, не более |
0,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - для амперметров со светодиодным индикатором |
от -40 до +70 |
|
- для амперметров с жидкокристаллическим индикатором |
от -25 до +70 |
|
- относительная влажность, %, не более |
93 |
|
Средняя наработка на отказ, ч |
160000 |
|
Средний срок службы, лет |
25 |
наносится на титульные листы паспорта и краткого руководства по эксплуатации типографским способом и на маркировочную наклейку амперметров любым технологическим способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Амперметр цифровой серии S |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Краткое руководство по эксплуатации |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 3 «Установка и подключение» краткого руководства по эксплуатации.
Нормативные документы, устанавливающие требования к амперметрам цифровым серии SПриказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1А0-8 до 100 А в диапазоне частот от 1-10-1 до Г106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ИзготовительJiangsu Sfere Electric CO., LTD., Китай
Адрес деятельности по изготовлению средств измерений: 1 Dongding Rd., Jiangyin, Jiangsu, China
Место нахождения и адрес юридического лица: 1 Dongding Rd., Jiangyin, Jiangsu, China
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
