№99 от 28.01.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 134067
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа
Фурье-спектрометры инфракрасные IRTracer-100 и IRAffinity-lS
Приказы по основной деятельности по агентству Вн. Приказ № 99 от 28.01.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ28 января 2020 г. № 99
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 55729/1 «Фурье - спектрофотометры инфракрасные IRTracer-100 и IRAffinity-lS» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями фирмы «Shimadzu Europa GmbH» от 18 октября 2019 г. № IR2019-03 и № IR2019-04, приказываю:
-
1. Внести изменения в описание типа на фурье-спектрофотометры инфракрасные IRTracer-100 и IRAffinity-lS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 59082-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 18.Д4-14 с изменением №2 «ГСП. Фурье-спектрофотометры инфракрасные IRTracer-100 и IRAffinity-lS. Методика поверки» и распространить действие документа на фурье-спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 55729/1 «Фурье -
спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 59082-14, в связи с внесением изменений в методику . .. поверки.
-
4. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ ОСЕРТИФИКАТЕ ЭП
Сертификат: O0E1O36E1BO7E0FBSOEA1189OOBCB6D09O
Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11,2019 до 06.11.2020
Ч✓
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» января 2020 г. № 99
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье - спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S Назначение средства измеренийФурье - спектрофотометры инфракрасные IRTracer-100 и IRAffinity-lS (далее - спектрофотометры) предназначены для измерения оптических спектров пропускания, поглощения, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдом, жидком и газообразном состояниях.
Описание средства измеренийПринцип действия спектрофотометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрофотометра лежит интерферометр Майкельсона.
Излучение, испускаемое источником света, проходит через апертуру, с помощью коллиматора пучок лучей отражается, становясь параллельным, в делитель луча под углом падения 30°. Делитель луча представляет собой германиевую пленку, помещенную напылением на подложку из бромида калия. Она разделяет пучок на два, один из них отражает на фиксированное зеркало, а другой пропускает на подвижное. Оба зеркала отражают пучки обратно в делитель. Каждый из отраженных пучков становится интерферированным при прохождении через делитель. Возвращающиеся обратно пучки лучей являются пропущенным и отраженным излучением. Пропущенное излучение из фиксированного зеркала и отраженное из подвижного объединяются и пересекаются друг с другом, направляясь в собирательное зеркало. Это фиксированное зеркало обладает функцией автоматической настройки, которая всегда обеспечивает максимальную эффективность интерференции. С помощью собирательного зеркала параллельный инфракрасный интерферированный пучок лучей создает изображение источника света в центре кюветного отделения. Пучок, который прошел через образец, установленный в центре кюветного отделения, отражается собирательным зеркалом, попадает в детектор, где определяется в виде интерферограммы, которая представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Конструктивно спектрофотометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Спектрофотометры дополнительно могут быть оборудованы ИК микроскопом для анализов микрообразцов; модель IRTracer-100 также может быть дополнена детектором МСТ (HgCdTe), охлаждаемым жидким азотом, для работы в режиме быстрого сканирования и детектором InGaAs для измерений в ближнем ИК диапазоне (NIR).
Общий вид спектрофотометров с обозначением места нанесения знака поверки и маркировки представлен на рисунках 1, 3, 4, 5.
Схема пломбирования от несанкционированного доступа представлена на рисунках 2, 6.
Место нанесения знака поверки

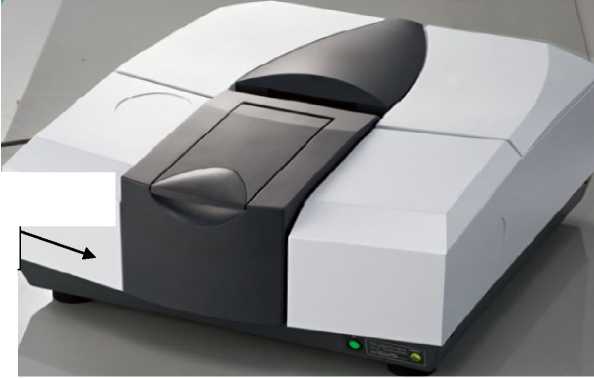

Рисунок 1 - Общий вид Фурье - спектрофотометра инфракрасного
IRTracer-100 с обозначением места маркировки
Место пломбирования
Рисунок 2 - Фурье - спектрофотометр инфракрасный IRTracer-100 (вид сбоку) с обозначением места пломбирования
Детектор МСТ

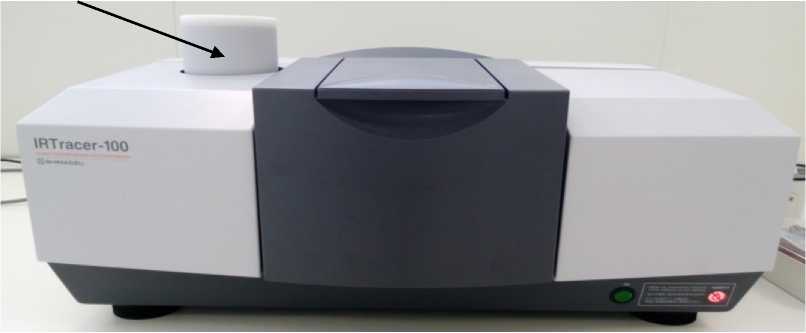

Рисунок 3 - Общий вид Фурье - спектрофотометра инфракрасного
IRTracer-100 с детектором МСТ

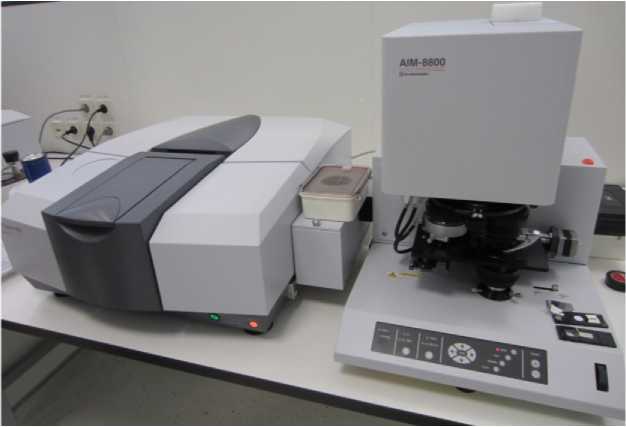

Рисунок 4 - Общий вид Фурье - спектрофотометра инфракрасного
IRTracer-100 с инфракрасным микроскопом AIM-8800
маркировки

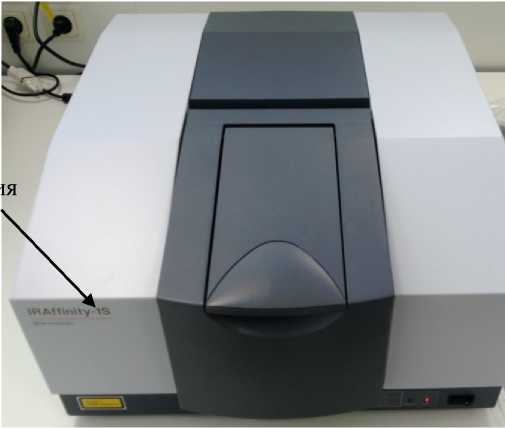

Рисунок 5 - Общий вид Фурье - спектрофотометра инфракрасного IRAffinity-1S с обозначением места маркировки
пломбирования

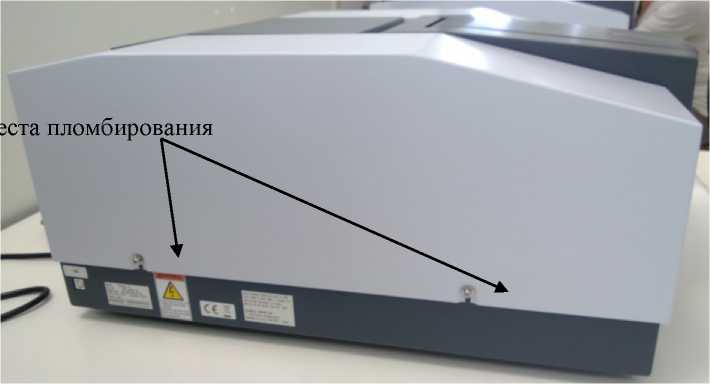

Рисунок 6 - Фурье - спектрофотометр инфракрасный IRAffinity-1S (вид сбоку) с обозначением места пломбирования
Программное обеспечениеВ спектрофотометре используется программное обеспечение (далее по тексту - ПО) LabSolutions IR, предназначенное для настройки параметров измерения и проверки рабочего состояния прибора, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по стандартам, печати и сохранения результатов анализа.
Таблица 1 - Идентификационные данные программного обеспечения_________________________
|
Идентификационные данные (признаки) |
Значение |
|
центификационное наименование ПО |
LabSolutions IR |
|
омер версии (идентификационный номер) ПО |
не ниже 2.02 |
|
ифровой идентификатор ПО (контрольная сумма :полняемого кода) |
- |
|
лгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики________________________________________
|
Наименование характеристики |
Значение | |
|
IRTracer-100 |
RAffinity-1S | |
|
ектральный диапазон по шкале волновых сел, см-1: | ||
|
гандартный |
от 7800 до 537 |
' 7800 до 537 |
|
ля среднего ИК диапазона |
от 3100 до 537 |
' 3100 до 537 |
|
ля ближнего ИК диапазона |
от 10300 до 537 |
7800 до 4000 |
|
•еделы допускаемой абсолютной | ||
|
грешности измерений по шкале волновых сел, см-1 |
±1,5 | |
|
ектральное разрешение, см-1, не менее |
0,25 |
0,5 |
|
ношение сигнал/шум, не менее: азрешение 4 см-1, интегрирование в течение ной минуты, около 2200 см-1, пик-пик |
60 000:1 |
30 000:1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
IRTracer-100 |
RAffinity-1S | |
|
ектральный диапазон показаний по шкале лновых чисел, см-1: | ||
|
гандартный |
от 7800 до 350 |
- |
|
ля среднего/дальнего ИК диапазона |
от 5000 до 240 |
т 7800 до 350 |
|
ля ближнего ИК диапазона |
от 12500 до 3800 |
- |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
IRTracer-100 |
RAffmity-1S | ||
|
ектральное разрешение, см-1, не менее: ля среднего/дальнего ИК диапазона |
,25; 0,5; 1; 2; 4; 16 16 |
8; 0 |
,5; 1; 2; 4; 8; 16 16 |
|
ля ближнего ИК диапазона |
2; 4; 8; 16 | ||
|
ношение сигнал/шум, не менее: азрешение 4 см-1, интегрирование в течение ной минуты, около 2200 см-1, пик-пик | |||
|
ри использовании ИК-микроскопа, мерение в режиме пропускания, размер |
60 000:1 |
30 000:1 | |
|
ертуры *50 мкм, 8 см-1, 120 кратное интегрирование азрешение 4 см-1, скорость зеркала 9 мм/с, |
6000:1 | ||
|
0 кратное интегрирование, детектор МСТ |
8000:1 |
- | |
|
ыстрое сканирование/разрешение 16 см-1, орость зеркала 40 мм/с, однократное тегрирование, детектор МСТ азрешение 4 см-1, скорость зеркала 2,8 мм/с, |
2000:1 |
- | |
|
кратное интегрирование, детектор InGaAs |
10 000:1 |
- | |
|
ектропитание: | |||
|
апряжение питания переменного тока, В |
от 100 до 240 | ||
|
астота, Гц |
50/60 | ||
|
•требляемая мощность, В^А, не более: | |||
|
процессе эксплуатации |
150 | ||
|
режиме ожидания |
25 | ||
|
баритные размеры (Ш*Г*В), мм, не более |
600*665*295 |
14*606*273 | |
|
асса, кг, не более |
47 |
35 | |
|
ловия эксплуатации: | |||
|
емпература окружающего воздуха, °С |
от +15 до +30 | ||
|
тносительная влажность воздуха, % не более |
70 | ||
наносится на титульный лист Руководства по эксплуатации типографическим способом и на корпус спектрофотометров методом наклеивания.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
бозначение К |
оличест во |
|
урье - спектрофотометр инфракрасный IRTracer-100/ .Affinitv-IS |
- |
1 шт. |
|
глитель луча (KBr)* |
1 шт. | |
|
кошко кюветного отделения (KBr)* |
1 шт. | |
|
учка для перемещения** |
1 шт. | |
|
инт с насеченной головкой |
2 шт. | |
|
эепежная панель ручки делителя луча |
1 шт. |
|
ромежуточное кольцо |
- |
1 шт. |
|
инт для транспортировки |
- |
2 шт. |
|
абель питания |
- |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
оличест во |
|
иликатный гель (30 упаковок) |
- |
1 шт. |
|
ленка полистирола |
- |
1 шт. |
|
D-диск с программным обеспечением |
- |
1 шт. |
|
уководство по эксплуатации для модели .Tracer-100/Системное руководство пользователя шбором для модели IRAffinity-1S |
1 экз. | |
|
етодика поверки |
П 18.Д4-14 с зменением №2 |
1 экз. |
|
Поставляются в герметичном корпусе Данные компоненты защищают внутреннюю часть прибора от повреждений во время •анспортировки | ||
осуществляется по документу МП 18.Д4-14 с изменением №2 «ГСИ. Фурье -спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S. Методика поверки», утвержденному
ФГУП «ВНИИОФИ» 19 августа 2019 г.
Основные средства поверки:
-
- мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67321-17);
-
- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус спектрофотометра.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к фурье - спектрофотометрам инфракрасным IRTracer-100 и IRAffinity-1SТехническая документация фирмы «Shimadzu Corporation», Япония.
ИзготовителиФирма «Shimadzu Corporation», Япония
Адрес: Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan
Телефон: 81 (75) 823-1145
Факс: 81 (75) 823-1361
Фирма «Shimadzu Manufacturing inc.», США
Адрес: 900 SE 4th Ave., Canby, Oregon 97013 U.S.A.
Телефон: 1 (503) 263-2133
Факс: 1 (503) 263-1763
Фирма «Shimadzu (Suzhou) Instruments Manufacturing, co., ltd.», КНР Адрес: 183 Taishan Road, Suzhou New District, Jiangsu 215011 P.R. China Телефон: 86 (512) 6536-4429
Факс: 86 (512) 6665-1965
ЗаявительФирма «Shimadzu Europa GmbH», Германия
Адрес: Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.
Телефон: 49 (203) 7687-0
Факс: 49 (203) 7666-25
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в
целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А. В. Кулешов
М.п.
«28» января 2020 г.
