МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 декабря 2021 г.

2854

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

к__________—_________✓




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал

между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Система измерений количества газа (СИКГ) "ГАЗ на продувку факельного коллектора низкого давления" (СИКГ-3) АО "Вост-сибнефтегаз"

Обозначение отсутствует

Е

84062-21

ОИ 250-02

Общество с ограниченной ответственностью "Научно-производственное предприятие

ОЗНА-Инжиниринг" (ООО "НПП

ОЗНА-Инжиниринг"), г. Уфа

Акционерное общество "Во-сточноСибирская нефтегазовая компания" (АО "Востсиб-нефтегаз"), г. Красноярск

ОС

НА.ГНМЦ. 0449-20 МП

4 года

Акционерное общество "Во-сточноСибирская нефтегазовая компания" (АО "Востсибнеф-тегаз"), г. Красноярск

АО "Нефтеав-томатика", г. Казань

18.11.2020

2.

Система измерения количества и параметров свободного нефтяного газа СИКГ-3

Обозначение отсутствует

Е

84063-21

49

Общество с ограниченной ответственностью "Метрологический центр Контрольно-измерительные технологии"

Акционерное общество "Во-сточноСибирская нефтегазовая компания" (АО "Востсиб-нефтегаз"), г. Красноярск

ОС

НА.ГНМЦ. 0458-20 МП

4 года

Акционерное общество "Во-сточноСибирская нефтегазовая компания" (АО "Востсибнеф-тегаз"), г. Красноярск

АО "Нефтеав-томатика", г. Казань

18.11.2020

(ООО "МЦ КИТ"), г. Москва

3.

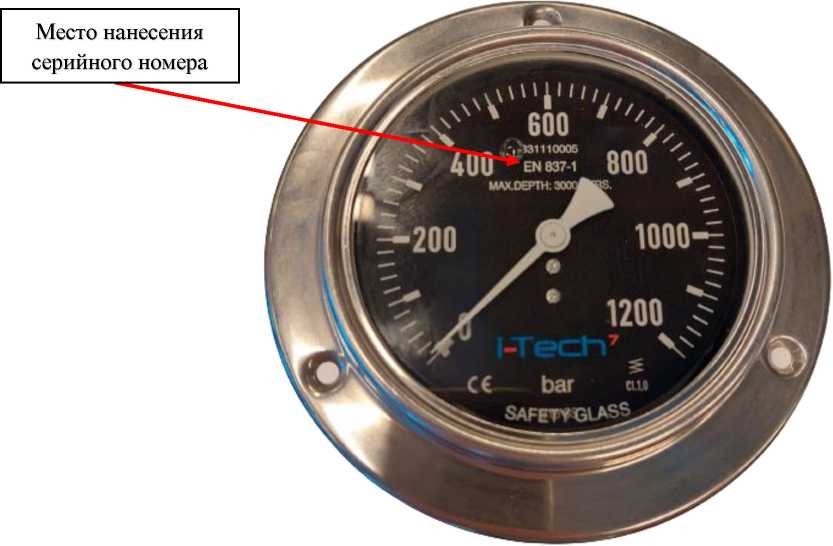

Манометры

Ashford

С

84064-21

модификации ITECH0400D зав. №№ 331110001, 331110002; модификации

ITECH71200A зав. №№331110004, 331110005

Фирма "Ashford Instrumentation Ltd.", Великобритания

Фирма "Ashford Instrumentation Ltd.", Великобритания

ОС

МИ 2124

90

2 года

Общество с ограниченной ответственностью "ДС Компания" (ООО "ДС Компания"), г. Москва

ООО "ИНЭКС СЕРТ", г. Москва; ООО "ПРОММАШ ТЕСТ", г.

Москва

13.08.2021

4.

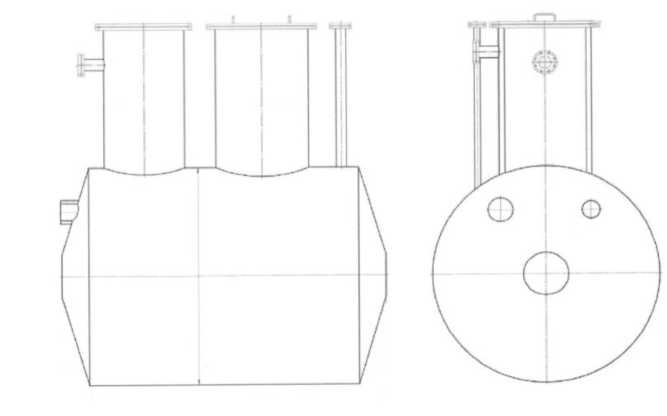

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-

12,5

Е

84065-21

14

Общество с ограниченной ответственностью Научно-производственное предприятие "ГРОМ" (ООО

НПП "ГРОМ"), г.

Тюмень

Общество с ограниченной ответственностью Научно-производственное предприятие "ГРОМ" (ООО

НПП "ГРОМ"), г.

Тюмень

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Газпромнефть-Омский НПЗ" (АО "Газпром-нефть-ОНПЗ"), г. Омск

АО "Нефтеав-томатика", г. Казань

08.08.2021

5.

Система измерительная массового расхода (массы) н-бутана поз. FT58312 цеха № 01 завода Бензинов АО "ТАИФ-НК"

Обозначение отсутствует

Е

84066-21

58312

Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК"), г. Нижнекамск, Республика Татарстан

Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК"), г. Нижнекамск, Республика Татарстан

ОС

МП 2408/13112292021

2 года

Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК"), г. Нижнекамск, Республика Татарстан

ООО Центр Метрологии "СТП", г. Казань

24.08.2021

6.

Преобразователи измерительные

SST2200

A-84C

Е

84067-21

0519, 0918

Barksdale Inc.,

США

Barksdale Inc.,

США

ОС

МП-

320/07

2021

1 год

Общество с ограниченной ответственностью "Мир Технологий" (ООО "Мир Технологий"), г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

23.07.2021

7.

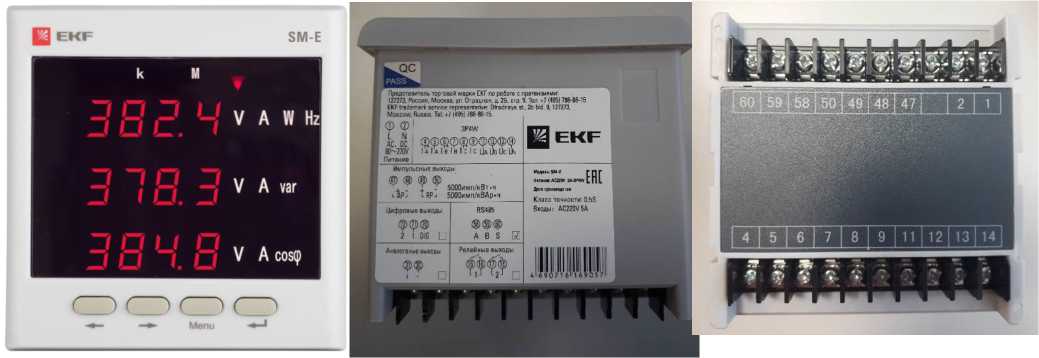

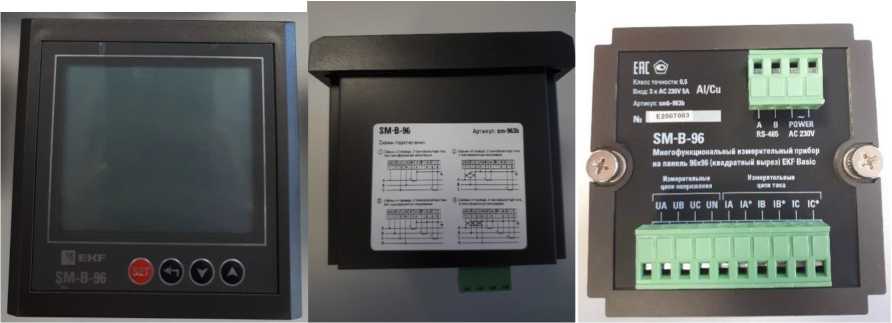

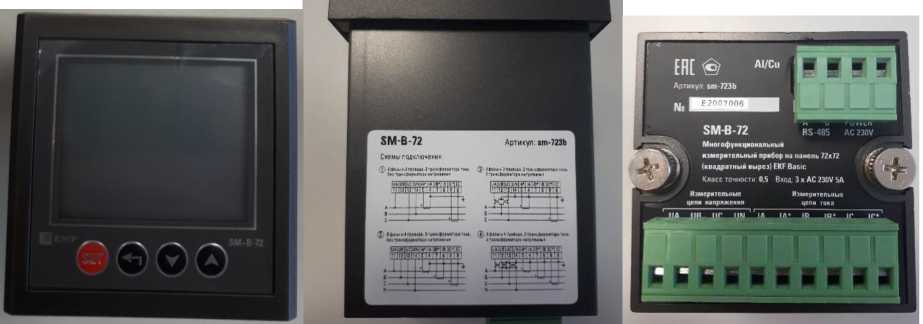

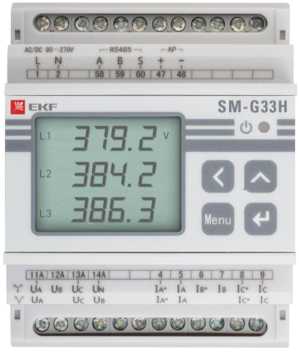

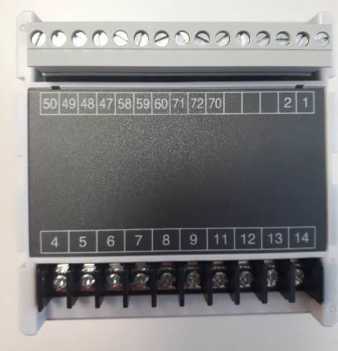

Приборы многофункциональные измерительные

SM

С

84068-21

мод. SM-H: зав. № Е2007002; мод. SM-Е: зав. № Е2007003;

мод. SM-E-72: зав. № Е2007004; мод. SM-B-96: зав. № Е2007001; мод. SM-G33H: зав. № Е2007005

Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва

Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва

ОС

ИЦРМ-

МП-087-21

4 года

Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва

ООО "ИЦРМ", г. Москва

16.04.2021

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Красцветмет"

Обозначение отсутствует

Е

84069-21

002

Общество с ограниченной ответственностью "Техпро-минжиниринг" (ООО "Тех-проминжини-ринг"), г. Красноярск

Открытое акционерное общество "Красноярский завод цветных металлов имени В.Н. Гули-дова" (ОАО "Красцветмет"), г. Красноярск

ОС

МП

26.51/100/2

1

4 года

Общество с ограниченной ответственностью "Альфа-

Энерго" (ООО "Альфа-

Энерго"), г.

Москва

ООО "Энерго-тестконтроль", г. Москва

09.09.2021

9.

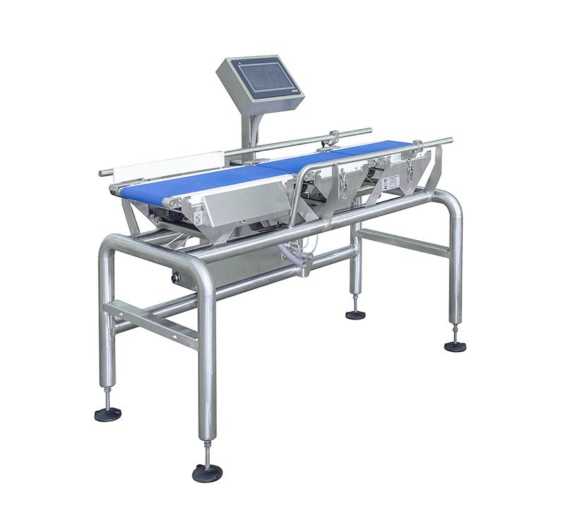

Устройства контроля веса

УКВ

С

84070-21

01

Общество с ограниченной ответственностью внедренческое конструкторское предприятие "СИГНАЛ-ПАК" (ООО ВКП "СИГНАЛ-ПАК"), г. Екатеринбург

Общество с ограниченной ответственностью внедренческое конструкторское предприятие "СИГНАЛ-ПАК" (ООО ВКП "СИГНАЛ-ПАК"), г. Екатеринбург

ОС

МЦКЛ.032

0.МП

1 год

Общество с ограниченной ответственностью внедренческое конструкторское предприятие "СИГНАЛ-ПАК" (ООО ВКП "СИГНАЛ-ПАК"), г. Екатеринбург

ЗАО КИП "МЦЭ", г. Москва

10.09.2021

10.

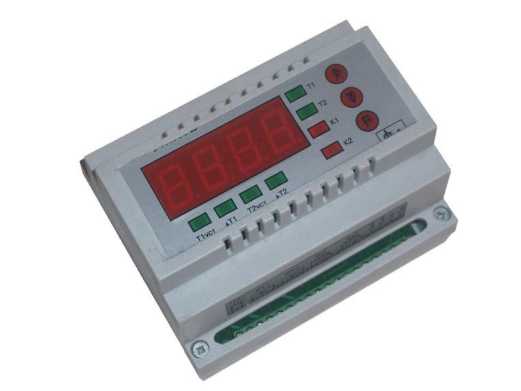

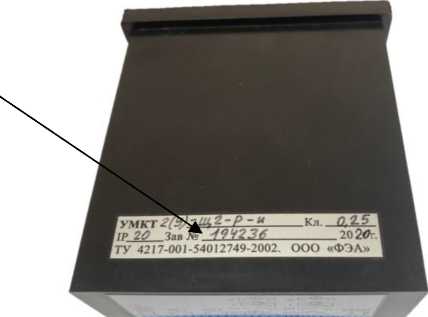

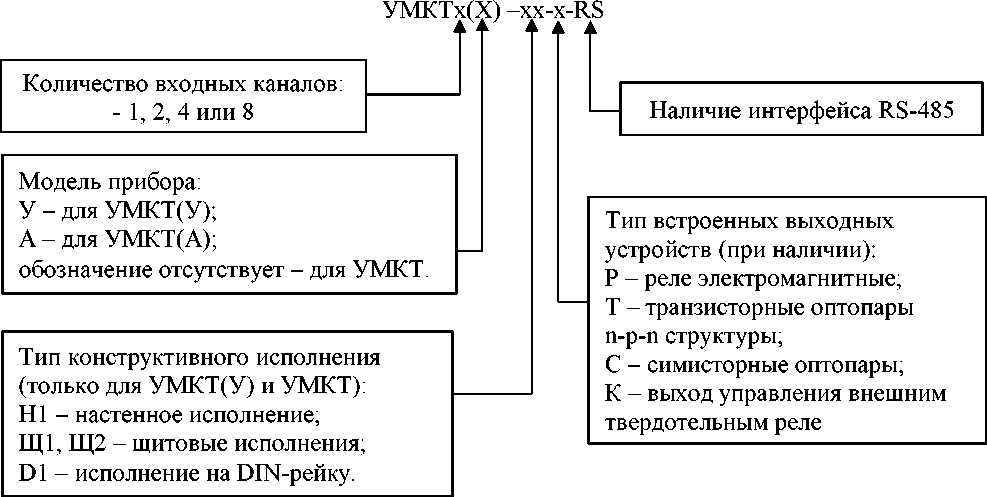

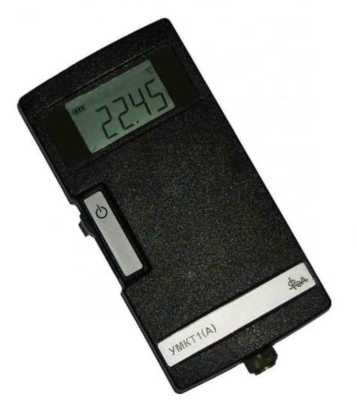

Модули для измерений, контроля и регулирования темпера

туры

УМКТ

С

84071-21

№211285 (УМКТ1

(А)), №194236 (УМКТ2(У)-Щ2-Р-

И), №103717 (УМКТ8-Н1)

Общество с ограниченной ответственностью "ФЭА" (ООО "ФЭА"), г. Самара

Общество с ограниченной ответственностью "ФЭА" (ООО "ФЭА"), г. Самара

ОС

МП 207

045-2021

2 года

Общество с ограниченной ответственностью "ФЭА" (ООО "ФЭА"), г. Самара

ФГУП "ВНИИМС", г.

Москва

30.08.2021

11.

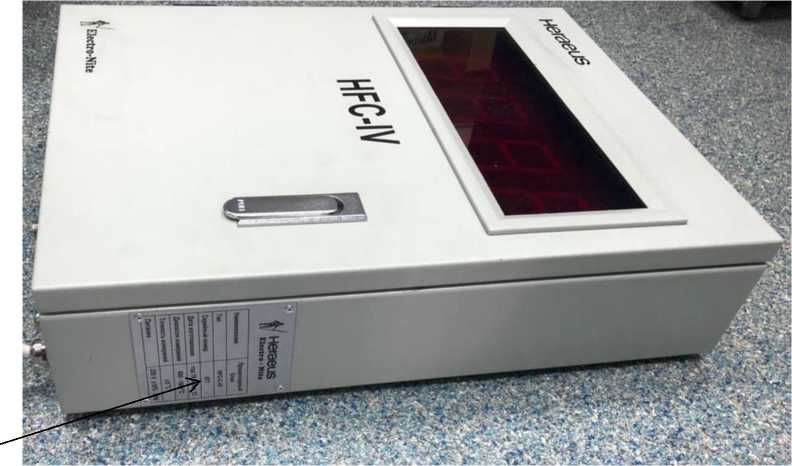

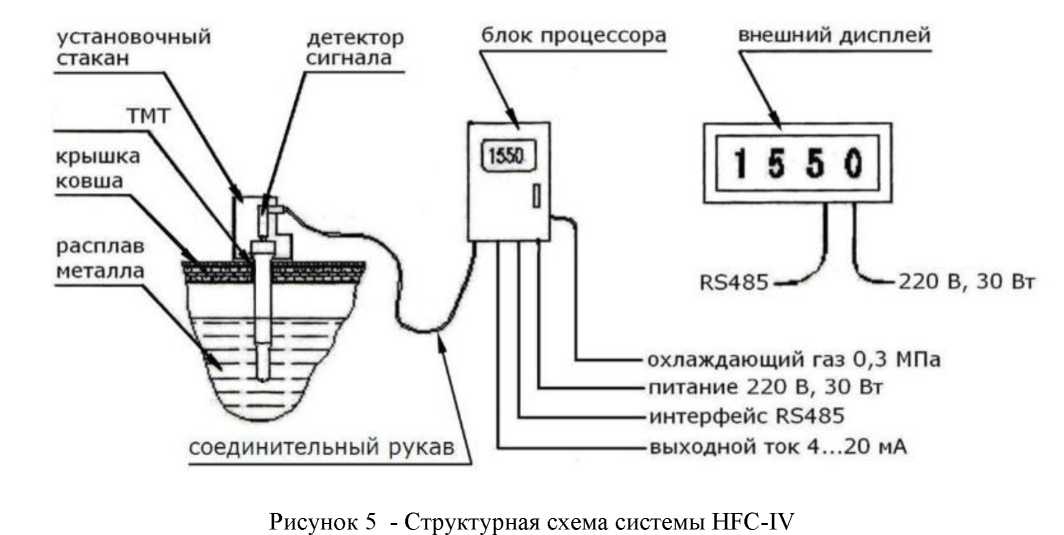

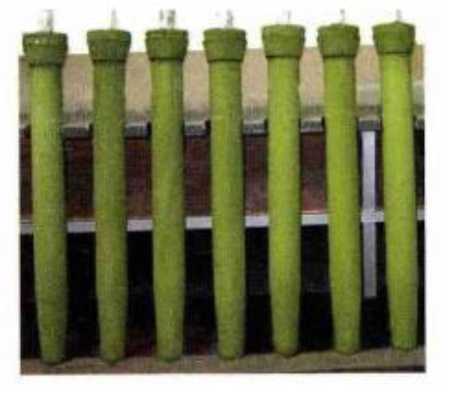

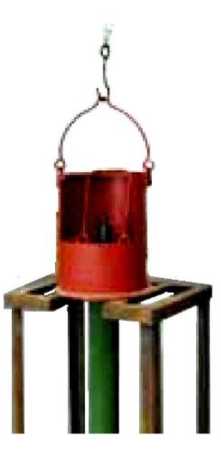

Системы непрерывного измерения температуры расплавов металлов

HFC-IV

С

84072-21

676, 677

HERAEUS

ELECTRO

NITE SHENYANG CO.,

LTD., Китай

HERAEUS ELECTRONITE SHENYANG CO., LTD., Китай

ОС

МП 207025-2021

1 год

Общество с ограниченной ответственностью "Хераеус Электро-Найт Челябинск" (ООО "ХЭН Челябинск"), г.

Челябинск

ФГУП "ВНИИМС", г. Москва;

ФГУП "ВНИИОФИ", г. Москва

12.07.2021

12.

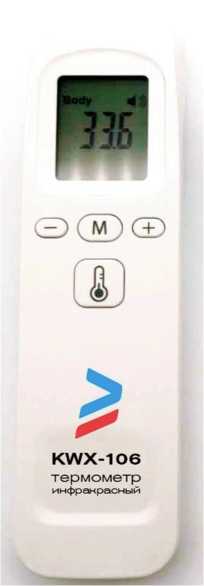

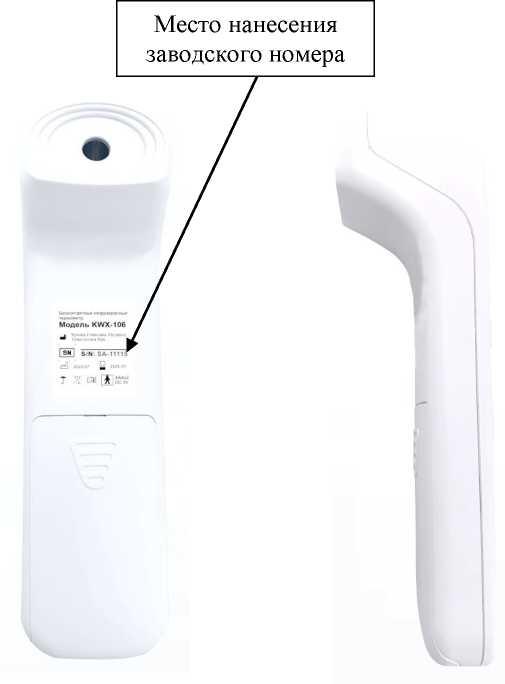

Термометры инфракрасные медицинские

KWX-

106

С

84073-21

129410, 129645,

129644, 129543,

129577, 129654,

129612, 129557,

129611, 129534

Фирма "Hunan Xinlian Medical Technology

Со., LTD",

Китай

Фирма "Hunan Xinlian Medical Technology

Co., LTD",

Китай

ОС

МП 207050-2021

1 год

Общество с ограниченной ответственностью "РУСИЧ" (ООО "РУСИЧ"), г. Санкт-Петербург

ФГУП "ВНИИМС", г. Москва

30.09.2021

13.

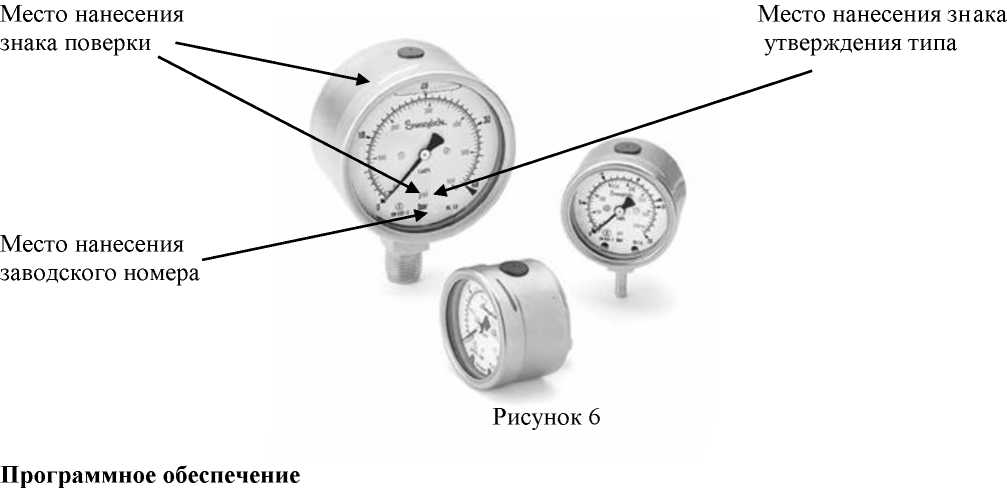

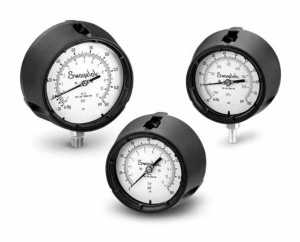

Манометры деформационные с трубчатой пружиной

PGI

С

84074-21

PGI-115P-BG10-

LAPX-J №

810175SQ, PGI-63B-PG15K-LAOX № 897212RK, PGI-63B-MC.3-LAOX № 897212RE, PGI-63B-MC1.5-LAOX № 897212RL, PGI-63B-BC.6-LAOX № 897212RJ

"WIKA

Alexander Wiegand SE & Co.KG", Германия (Завод-изготовитель "WIKA Polska spolka z ograniczona odpowiedzialno scia SGF sp.k.", Польша)

"WIKA Alex

ander Wiegand

SE & Co.KG",

Германия

ОС

МИ 2124

90

2 года

Общество с ограниченной ответственностью "ФСТ Рус" (ООО "ФСТ Рус"), г. Москва

ФГУП "ВНИИМС", г. Москва

18.10.2021

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

КУЭ) ООО

Обозначение отсутствует

Е

84075-21

062

Общество с ограниченной ответственностью "Лента" (ООО "Лента"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Лента" (ООО "Лента"), г. Санкт-Петербург

ОС

МП ЭПР-

417-2021

4 года

Общество с ограниченной ответственностью "Автоматизация Комплект Учет Проект" (ООО "АКУП"), г. Москва

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

14.09.2021

"Лента" ТК-

100

15.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РН-Энерго" (АО "Куйбышевский НПЗ"), 2 очередь

Обозначение отсутствует

Е

84076-21

001

Общество с ограниченной ответственностью "РН-Энерго" (ООО "РН-Энерго"), Московская обл., г. Красногорск

Акционерное общество "Куйбышевский НПЗ" (АО "Куйбышевский НПЗ"), г. Самара

ОС

МП ЭПР-434-2021

4 года

Общество с ограниченной ответственностью "РН-Энерго" (ООО "РН-Энерго"), Московская обл., г. Красногорск

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

06.10.2021

16.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ ООО "Бобровский сырзавод" 2 очередь

Обозначение отсутствует

Е

84077-21

055

Закрытое акционерное общество "Ре-конЭнерго" (ЗАО "Ре-конЭнерго"), г. Воронеж

Общество с ограниченной ответственностью "Бобровский сырзавод" (ООО "Бобровский сырзавод"), Воронежская область, Бобровский р-н, с. Тройня

ОС

МП 0642021

4 года

Закрытое акционерное общество "Ре-конЭнерго" (ЗАО "Ре-конЭнерго"), г. Воронеж

ООО "Спец-энергопроект", г. Москва

27.10.2021

17.

Система измерений количества и показателей качества нефтепродуктов №

Обозначение отсутствует

Е

84078-21

1255

Акционерное общество "Транснефть-Метрология" (АО "Транснефть-Метрология"),

Акционерное общество "Транснефть-Дружба" (АО "Транснефть-Дружба"), г. Брянск

ОС

МП 2708/23112292021

1 год

Акционерное общество "Транснефть-Метрология" (АО "Транснефть-Метрология"),

ООО ЦМ "СТП", Республика Татарстан, г. Казань

27.08.2021

1255

г. Москва

г. Москва

18.

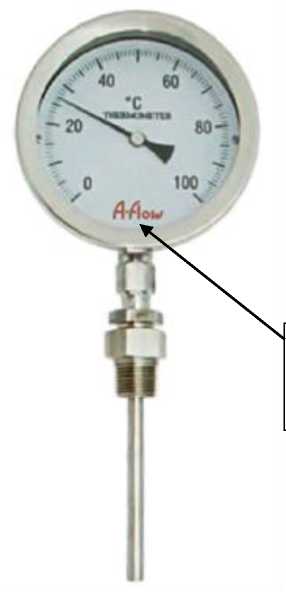

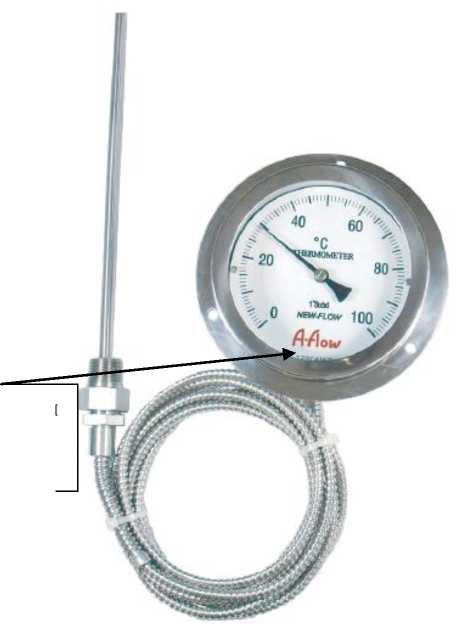

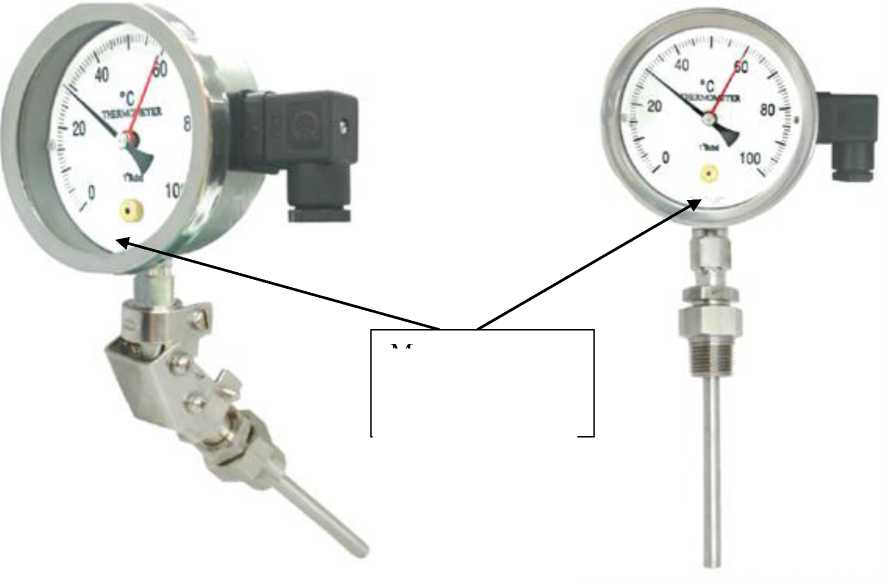

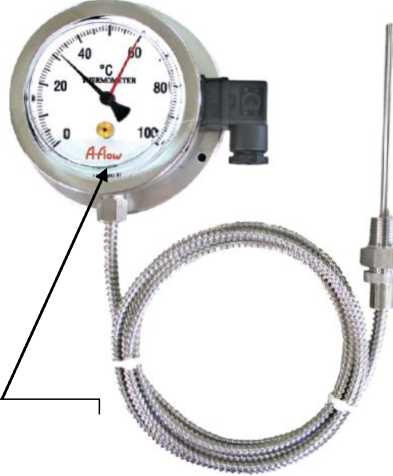

Термометры манометрические

"A

FLOW"

С

84079-21

T43D0614,

T43D0624,

T43D0625 CT-

MAA) , T43D0615,

T43D0616,

T43D0617 (T-

MAB) , T43D0622,

T43D0623 (T-

MCA), T43D0621,

T43D0618 (T-

MBB), T43D0619,

T43D0620 (T-MBA)

Компания "A FLOW

TAIWAN", Тайвань; Общество с ограниченной ответственно-стью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва

Общество с ограниченной ответственностью "Флюид-

Лайн"

ОС

МП 207031-2021

2 года

Общество с ограниченной ответственностью "Флюид-

Лайн" (ООО

"Флюид-

Лайн"), г.

Москва

ФГУП

"ВНИИМС", г.

Москва

02.08.2021

19.

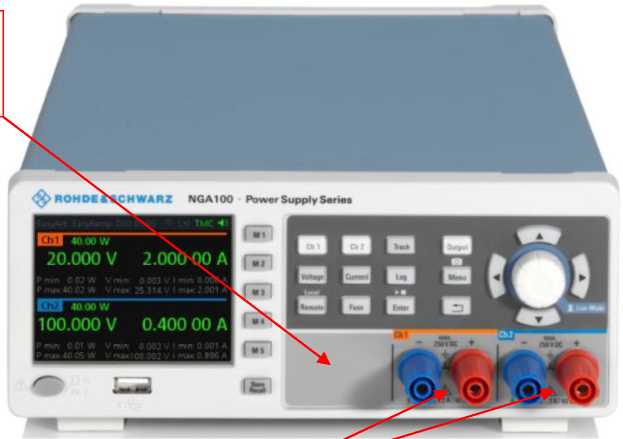

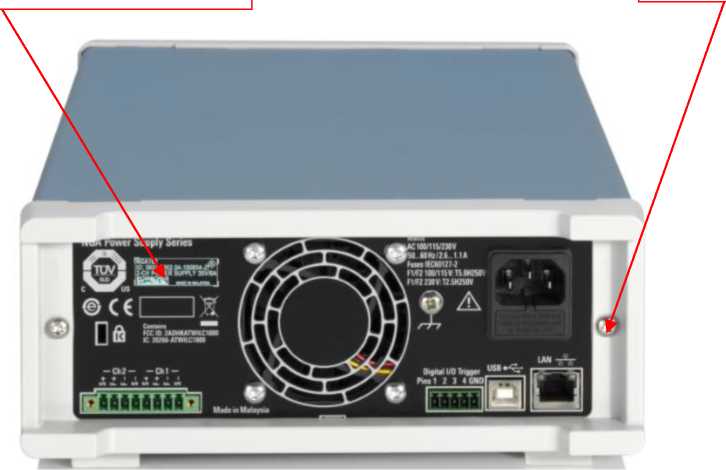

Источники питания постоянного тока

NGA100

С

84080-21

мод. NGA102: зав. № 101040; мод. NGA142: зав. № 101015

"Rohde &

Schwarz Technologies Malaysia Sdn

Bhd", Малайзия

Фирма "Rohde

& Schwarz

GmbH & Co.

KG", Германия

ОС

РТ-МП-1074-4412021

1 год

Общество с ограниченной ответственностью "РОДЕ И

ШВАРЦ РУС" (ООО "РОДЕ

И ШВАРЦ РУС"), г.

Москва

ФБУ "Ростест-Москва", г. Москва

11.10.2021

20.

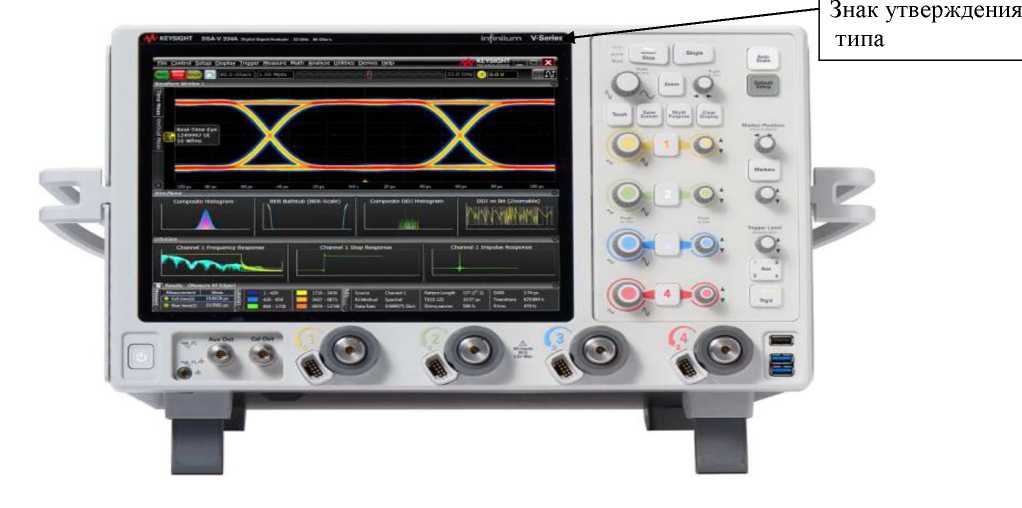

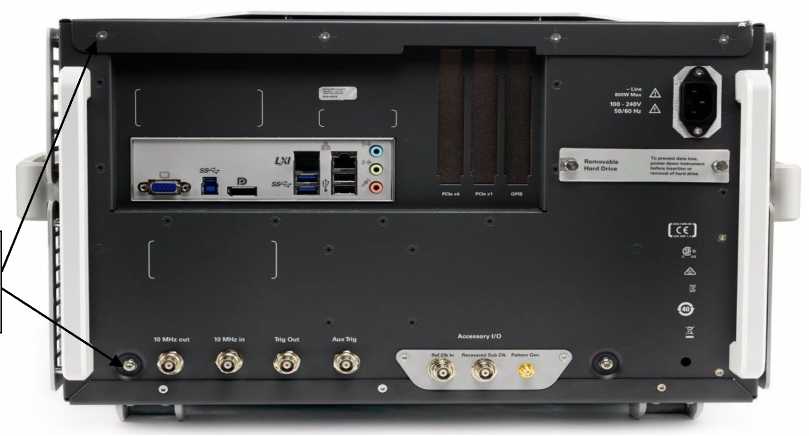

Осциллографы

Infiniium

V

С

84081-21

мод. DSAV334A: зав. №№ MY55090114, MY55090115

Компания

"Keysight Technologies Malaysia Sdn.

Bhd.", Малайзия

Компания

"Keysight Technologies Inc.", США

ОС

651-21-046 МП

1 год

Общество с ограниченной ответственностью "Кейсайт Текнолоджиз" (ООО "Кей-сайт Текно-лоджиз"), г. Москва

ФГУП "ВНИИФТРИ" , Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево

20.06.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84062-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества газа (СИКГ) «ГАЗ на продувку факельного коллектора низкого давления» (СИКГ-3) АО «Востсибнефтегаз»

Назначение средства измерений

Система измерений количества газа (СИКГ) «ГАЗ на продувку факельного коллектора низкого давления» (СИКГ-3) АО «Востсибнефтегаз» (далее - СИКГ) предназначена для измерений объемного расхода (объема) свободного нефтяного газа, приведенного к стандартным условиям, отображения и регистрации результатов измерений газа, поступающего на продувку факельного коллектора низкого давления.

Описание средства измерений

Конструктивно СИКГ состоит из одной измерительной линии (ИЛ) и системы сбора и обработки информации (СОИ).

На ИЛ установлены следующие основные средства измерений (СИ):

  • - датчик расхода газа ДРГ.М мод. ДРГ.М-160/80 (регистрационный номер в Федеральном информационном фонде 26256-06);

  • - датчик давления Метран-150 мод. Метран-150ТА (регистрационный номер в Федеральном информационном фонде 32854-13);

  • - термопреобразователь с унифицированным выходным сигналом Метран-2700 (регистрационный номер в Федеральном информационном фонде 38548-13).

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: вычислитель УВП-280 (регистрационный номер в Федеральном информационном фонде 53503-13) и АРМ оператора на базе персональных компьютеров, оснащенных монитором, клавиатурой и печатающим устройством. Вычислитель УВП-280 осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физикохимических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначен для сбора данных, формирования и печати отчетных документов, отображения и регистрации измерительной и технологической информации, архивирования, построения графиков и таблиц, трендов, архивных данных, а также любой другой информации выведенной на экран монитора.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.

СИКГ обеспечивает выполнение следующих функций:

- измерение объема газа в рабочих условиях (м3/ч);

- вычисление объема газа, приведенного к стандартным условиям (м3/ч);

- измерение температуры (°С), абсолютного давления газа (МПа);

- отображение измерительной и технологической информации на мониторах АРМ оператора;

- регистрацию и хранение результатов измерений, формирование и печать отчетных

документов.

Общий

вид СИКГ представлен на рисунке 1.

' С-ИКГ-,

/

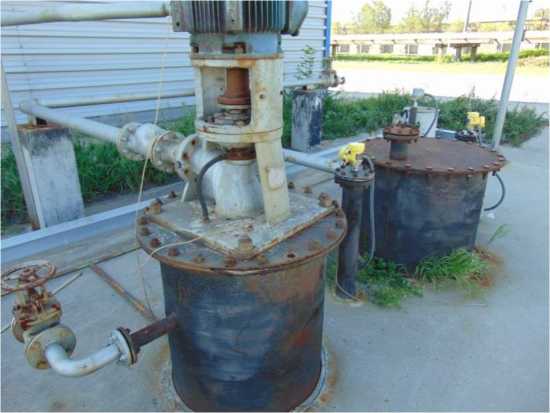

Рисунок 1 - Общий вид СИКГ

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится вычислитель УВП-280 (далее -вычислитель). Вычислитель выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. К метрологически значимой части ПО относятся конфигурационные файлы вычислителя.

К ПО верхнего уровня относится АРМ оператора, выполняющее функции сбора, хранения, отображения информации, полученной с нижнего уровня ПО, формирования и печати отчетных документов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Вывод цифрового идентификатора ПО вычислителей УВП-280, выпущенных до 22.01.2019 на показывающее устройство или посредством подключения внешних устройств не предусмотрен.

Идентификационные данные ПО вычислителей УВП-280 приведены в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО

Номер версии (идентификационный номер) ПО

2.17

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочая среда

свободный нефтяной газ (СНГ)

Диапазон измерений расхода СНГ в рабочих условиях, м3

от 1 до 80

Диапазон измерений расхода СНГ в стандартных условиях, м3

от 220 до 246,9

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочий диапазон температуры газа, °С

от -5 до +10

Рабочий диапазон давления СНГ, МПа (абс.)

от 0,351325 до 0,401325

Параметры электрического питания: - напряжение переменного тока, В

380 / 220

- частота переменного тока, Г ц

50

Габаритные размеры СИКГ, мм, не более:

- высота

800

- ширина

300

- длина

2000

Масса, кг, не более

70

Условия эксплуатации:

- температура окружающей среды (температура в обогреваемых термочехлах), °С

от 5 до 39

- относительная влажность, %, не более

95

- атмосферное давление, кПа

от 90 до 110

Средний срок службы, лет

16

Средняя наработка на отказ, ч

140000

Режим работы СИКГ

непрерывный

Знак утверждения типа наносится на титульный лист паспорта СИКГ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества газа (СИКГ) «ГАЗ на продувку факельного коллектора низкого давления» (СИКГ-3) АО «Востсибнефтегаз» с заводским номером ОИ 250-02

-

1 шт.

«Система измерений количества газа (СИКГ) «ГАЗ на продувку факельного коллектора низкого давления» (СИКГ-3) ОАО «Востсибнефтегаз». Паспорт»

ОИ 250-02.00.00.000

ПС

1 экз.

Сведения о методиках (методах) измерений

«ГСИ. Методика измерений системой измерений количества и параметров свободного нефтяного газа «СИКГ «Газ на продувку факельного коллектора низкого давления» (СИКГ-3)», утверждена ФГУП «ВНИИР», свидетельство об аттестации № 01.00257 - 2013/175013-15 от 22.05.2015 г., номер в реестре ФР.1.29.2015.21559.

Нормативные документы, устанавливающие требования к системе измерений количества газа (СИКГ) «ГАЗ на продувку факельного коллектора низкого давления» (СИКГ-3) АО «Востсибнефтегаз»

Постановление Правительства РФ от 16.11.2020 №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450005, Республика Башкортостан, город Уфа, улица Владивостокская, 1а

Тел./факс: 8 (347) 292-79-10

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, город Казань, улица Журналистов, 2а

Тел: 8 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1

Всего листов 5

Регистрационный № 84063-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерения количества и параметров свободного нефтяного газа СИКГ-3

Назначение средства измерений

Система измерения количества и параметров свободного нефтяного газа СИКГ-3 (далее - СИКГ) предназначена для измерений объемного расхода (объема) свободного нефтяного газа, приведенного к стандартным условиям, поступающего на продувку факельного коллектора низкого давления.

Описание средства измерений

Конструктивно СИКГ состоит из одной измерительной линии (ИЛ) и системы сбора и обработки информации (СОИ).

На ИЛ установлены следующие основные средства измерений (СИ):

  • - расходомер вихревой «Ирга-РВ» (регистрационный номер в Федеральном информационном фонде 55090-13);

  • - датчик давления Метран-150 мод. Метран-150ТА (регистрационный номер в Федеральном информационном фонде 32854-13);

  • - термопреобразователь универсальный ТПУ 0304 (регистрационный номер в Федеральном информационном фонде 50519-17).

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: вычислитель УВП-280 (регистрационный номер в Федеральном информационном фонде 53503-13) и АРМ оператора на базе персональных компьютеров, оснащенных монитором, клавиатурой и печатающим устройством. Вычислитель УВП-280 осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физикохимических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначено для сбора данных, формирования и печати отчетных документов, отображения и регистрации измерительной и технологической информации, архивирования, построения графиков и таблиц, трендов, архивных данных, а также любой другой информации выведенной на экран монитора.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.

СИКГ обеспечивает выполнение следующих функций:

- измерение объема газа в рабочих условиях (м3/ч);

- вычисление объема газа, приведенного к стандартным условиям (м3/ч);

- измерение температуры (°С), абсолютного давления газа (МПа);

- отображение измерительной и технологической информации на мониторах АРМ оператора;

- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

вид

представлен на рисунке

Рисунок 1 - Общий вид СИКГ

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится вычислитель УВП-280 (далее -вычислитель). Вычислитель выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. К метрологически значимой части ПО относятся конфигурационные файлы вычислителя.

К ПО верхнего уровня относится АРМ оператора, выполняющее функции сбора, хранения, отображения информации, полученной с нижнего уровня ПО, формирования и печати отчетных документов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Вывод цифрового идентификатора ПО вычислителей УВП-280, выпущенных до 22.01.2019 на показывающее устройство или посредством подключения внешних устройств не предусмотрен.

Идентификационные данные ПО вычислителей УВП-280 приведены в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО

Номер версии (идентификационный номер) ПО

3.11

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочая среда

свободный нефтяной газ (СНГ)

Диапазон измерений расхода СНГ в рабочих условиях, м3

от 2 до 30

Диапазон измерений расхода СНГ в стандартных условиях, м3

от 3,73 до 194,86

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочий диапазон температуры газа, °С

от -10 до +40

Рабочий диапазон давления СНГ, МПа (абс.)

от 0,201325 до 0,701325

Параметры электрического питания: - напряжение переменного тока, В

380 / 220

- частота переменного тока, Г ц

50

Габаритные размеры СИКГ, мм, не более:

- высота

600

- ширина

200

- длина

3000

Масса, кг, не более

62

Условия эксплуатации:

- температура окружающей среды (температура в обогреваемых термочехлах), °С

от 15 до 25

- относительная влажность, %, не более

95

- атмосферное давление, кПа

от 90 до 110

Средний срок службы, лет

16

Средняя наработка на отказ, ч

140000

Режим работы СИКГ

непрерывный

Знак утверждения типа наносится на титульный лист паспорта СИКГ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерения количества и параметров свободного нефтяного газа СИКГ-3 с заводским номером 49

-

1 шт.

«Система измерения количества и параметров свободного нефтяного газа СИКГ-3. Паспорт»

3176717/0168Д

01.03.000-ПС

1 экз.

Сведения о методиках (методах) измерений

«Инструкция. ГСИ. Объем свободного нефтяного газа, приведенный к стандартным условиям. Методика (метод) измерений с помощью системы измерений количества и параметров свободного нефтяного газа СИКГ-3 на УПН расширенного первоочередного участка Юрубчено-Тохомского месторождения АО «Востсибнефтегаз», утверждена ООО «МЦ КИТ», свидетельство об аттестации №0030-01.00221-2017, номер в реестре ФР.1.29.2017.28343.

Нормативные документы, устанавливающие требования к системе измерения количества и параметров свободного нефтяного газа СИКГ-3

Постановление Правительства РФ от 16.11.2020 №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования»

Изготовитель

Общество с ограниченной ответственностью «Метрологический центр Контрольноизмерительные технологии» (ООО «МЦ КИТ»)

ИНН 7704579740

Адрес: 129226, г. Москва, улица Докукина, 16, строение 1, помещение 1

Тел./факс: 8 (495) 151-05-06

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, улица Журналистов, 2а

Тел: 8 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Регистрационный № 84064-21

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры Ashford

Назначение средства измерений

Манометры Ashford (далее - манометры) предназначены для измерения избыточного давления различных сред (жидкость, газ и пар) относительно давления окружающей морской воды.

Описание средства измерений

Принцип действия манометров основан на сравнении подводных показаний с давлением окружающей среды на глубине, при этом нулевая точка будет равна давлению окружающей среды. Зависимость между измеряемым давлением и упругой деформацией чувствительного элемента выражена перемещением её свободного конца и преобразованием передаточным механизмом в угловое перемещение показывающей стрелки.

Манометры состоят из стального корпуса (SS 316), имеющего защитное покрытие. В конструкцию манометров встроены задние компенсирующие диафрагмы.

Манометры выпускаются в следующих модификациях ITECH0400D и 1ТЕСН71200А, которые отличаются диапазонами измерений.

Маркировка и серийные номера манометров наносятся на циферблат следующим образом сверху вниз:

  • 1. Серийный номер №;

  • 2. Применяемый стандарт: EN 837-1;

  • 3. Максимальная расчетная глубина: 3000 metres;

  • 4. i-Tech7 эмблема;

  • 5. Маркировка CE

  • 6. Единица измерения: бар;

  • 7. Класс точности: CL1.0 (Класс 1.0 %);

Общий вид манометров представлен на рисунке 1. Пломбирование манометров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт манометров в соответствии с действующим законодательством. Манометры имеют серийные номера в виде цифрового значения, обеспечивающие идентификацию каждого экземпляра, номер наносится на циферблат методом гравировки (рисунок 1).

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

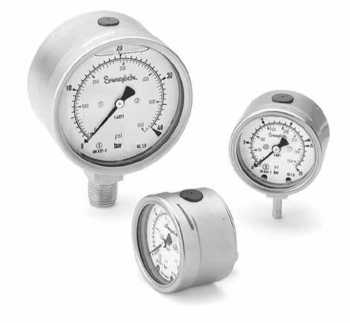

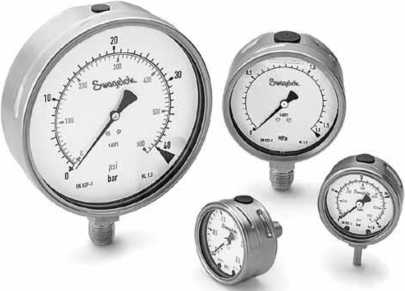

Рисунок 1 - Общий вид манометров Ashford

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа (бар)1)

  • - для модификации ITECH0400D

  • - для модификации ITECH71200A

от 0 до 40 (от 0 до 400) от 0 до 120 (от 0 до 1200)

Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений избыточного давления

±1

Класс точности

1,0

Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений

±0,4

1) - ВПИ измерений избыточного давления выбираются потребителем при заказе

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр корпуса, мм, не более

100

Масса с заполнением гидравлической жидкостью, кг, не более

0,90

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность окружающей среды, %

от 0 до 60

100

Нормальные условия измерений:

- температура окружающей среды, °С

от +18 до +22

Средняя наработка на отказ, ч, не менее

87600

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность манометров

Наименование

Обозначение

Количество

Манометры

Ashford

1 шт.

Паспорт

ASHFORD.00.001 ПС

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.1 «Описание средства измерений» ASHFORD.00.001 ПС

Нормативные и технические документы, устанавливающие требования к манометрам Ashford

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Техническая документация «Ashford Instrumentation Ltd», Великобритания

Изготовитель

Фирма «Ashford Instrumentation Ltd», Великобритания

Адрес: Units 2 & 3 Fairview Industrial Park Hamstreet Road Rukinge, Nr. Ashford Kent, TN26 2PL, United Kingdom

Телефон: +44 (0)1233 730999

Факс: +44 (0)1233 731133

Web-сайт: www.ashfordinstrumentation.co.uk

Испытательный центр

Общество с ограниченной ответственностью ООО «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.

Тел./факс: +7 (495) 664-23-42

Е-mail: info@inexcert.ru

Web-сайт: www.inexcert.ru

Регистрационный номер RA.RU.312302 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1

Всего листов 3

Регистрационный № 84065-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-12,5

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5 основан на заполнении его нефтепродуктами до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Тип резервуара стального горизонтального цилиндрического РГС-12,5 - подземный.

Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемораздаточными устройствами и люками.

Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара нанесен типографским способом на паспорт.

Резервуар стальной горизонтальный цилиндрический РГС-12,5 расположен на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

Эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлен на рисунке 1.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС-12,5

Горловины и замерные люки резервуара стального горизонтального цилиндрического РГС-12,5 представлены на рисунке 2.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 2 - Горловины и замерные люки резервуара стального горизонтального цилиндрического РГС-12,5

Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

12,5

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

нефтепродукты

Габаритные размеры, мм, не более

- высота

3316

- диаметр

2000

Диапазон температуры окружающего воздуха, °С

от - 50 до + 50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Лист № 3 Всего листов 3 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический РГС-

12,5, зав. № 14

-

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методика измерений» паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5

Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГРОМ» (ООО НПП «ГРОМ»)

ИНН 7202125679

Адрес: 625031 г. Тюмень, ул. Дружбы, 130

Телефон: +7 (3452) 47-29-18

E-mail: nppgrom@mail.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10; +7-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1

Всего листов 4

Регистрационный № 84066-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массового расхода (массы) н-бутана поз. FT58312 цеха № 01 завода Бензинов АО «ТАИФ-НК»

Назначение средства измерений

Система измерительная массового расхода (массы) н-бутана поз. FT58312 цеха № 01 завода Бензинов АО «ТАИФ-НК» (далее - ИС) предназначена для измерений массового расхода и массы н-бутана.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительным каналам от преобразователей массового расхода (HART протокол), давления (от 4 до 20 мА) и температуры (от 4 до 20 мА).

Состав первичных измерительных преобразователей (далее - ПИП) представлен в

таблице 1.

Таблица 1 - Состав ПИП

Наименование

Количество

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ)

Счетчик-расходомер массовый «ЭМИС-МАСС 260» (DN 50)

1

42953-15

Датчик давления «Метран-150» (исполнение G)

1

32854-09

Преобразователь температуры Метран-280-Ex (модель ТСП Метран-286-Ex)

1

23410-13

Состав СОИ представлен в таблице 2.

Таблица 2 - Состав СОИ

Наименование

Количество

Регистрационный номер в

ФИФОЕИ

Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (модуль KFD2-STC4-Ex1)

3

22153-07

Комплекс      измерительно-вычислительный

CENTUM модели VP (модуль ввода аналоговых сигналов AAI143) (далее - CENTUM)

1

21532-08

Основные функции ИС:

  • - измерение давления, температуры и массового расхода (массы) н-бутана;

  • - формирование отчетов, архивирование, хранение и передача в системы верхнего уровня измеренных и вычисленных значений;

  • - защита системной информации от несанкционированного доступа.

Пломбирование ИС не предусмотрено.

Знак поверки наносится на свидетельство о поверке ИС.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС реализовано на базе ПО CENTUM и обеспечивает реализацию функций ИС.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров паролем и ведением доступного только для чтения журнала событий.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО ИС приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CENTUM VP6

Номер версии (идентификационный номер) ПО

не ниже R6.03.26

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики ИС

Наименование характеристики

Значение

Диапазон измерений массового расхода н-бутана, т/ч

от 3,5 до 10,0

Пределы допускаемой относительной погрешности измерений массового расхода (массы) н-бутана, %

±0,25

Пределы   допускаемой   приведенной   погрешности

измерений входного аналогового сигнала силы постоянного тока от 4 до 20 мА, %

±0,17

Пределы допускаемой относительной погрешности измерений времени, %

±0,05

Таблица 5 - Основные технические характеристики ИС

Наименование характеристики

Значение

Температура н-бутана, °С

от -20 до +35

Избыточное давление н-бутана, МПа

от 0,35 до 0,65

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220^2

50±1

Условия эксплуатации:

а) температура окружающей среды, °С:

  • - в месте установки ПИП

  • - в месте установки СОИ

б) относительная влажность, %

в) атмосферное давление, кПа

от -40 до +40

от +15 до +25 не более 80, без конденсации влаги от 84,0 до 106,7

Знак утверждения типа наносится на титульный лист паспорта по центру типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность ИС

Наименование

Обозначение

Количество

Система измерительная массового расхода (массы) н-бутана поз. FT58312 цеха № 01 завода Бензинов АО «ТАИФ-НК», заводской № 58312

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

«Государственная система обеспечения единства измерений. Массовый расход и масса н-бутана. Методика измерений системой измерительной массового расхода (массы) н-бутана поз. FT58312 цеха № 01 завода Бензинов АО «ТАИФ-НК», аттестованная ООО ЦМ «СТП», свидетельство об аттестации методики (метода) измерений № 0508/1-320-311459-2021.

Нормативные документы, устанавливающие требования к системе измерительной массового расхода (массы) н-бутана    поз. FT58312    цеха № 01 завода

Бензинов АО «ТАИФ-НК»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Изготовитель

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423570, Российская Федерация, Республика Татарстан, г. Нижнекамск, промзона, ОПС-11, а/я 20

Телефон: (8555) 38-16-16, факс: (8555) 38-17-17

Web-сайт: http://www.taifnk.ru

E-mail: referent@taifnk.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1

Всего листов 4

Регистрационный № 84067-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные SST2200A-84C

Назначение средства измерений

Преобразователи измерительные SST2200A-84C (далее по тексту - преобразователи) предназначены для измерений и преобразований частоты напряжения переменного тока в сигналы силы постоянного тока.

Описание средства измерений

Принцип действия преобразователей состоит в масштабном преобразовании частоты от подаваемых на вход напряжений переменного тока в сигналы в виде силы постоянного тока, связанные линейной зависимостью с частотой входного сигнала переменного тока.

Преобразователи содержат входной фильтр, компаратор и цифровой измеритель длительности периода, измеряющий длительность нескольких последовательных колебаний входного напряжения.

Конструктивно преобразователи состоят из печатной платы с электронными схемами, размещенными в изолирующем корпусе из поликарбоната. Измерительные входы, входы от внешних источников питания, выходы интерфейса «токовая петля» и релейные выходы размещены на верхней поверхности корпуса преобразователей и имеют винтовые зажимы.

Преобразователи изготавливаются в единственной модификации - SST2200A-84C.

К данному типу относятся преобразователи с зав.№ № 0519, 0918.

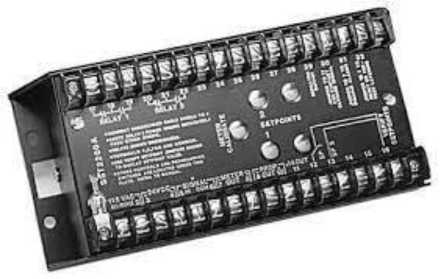

Общий вид преобразователей представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на наклейку, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.

Конструкцией преобразователей не предусмотрено пломбирование и нанесение знака поверки.

Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на преобразователи не наносится.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) преобразователей является встроенным и записано в память микропроцессора в виде прошивки. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Определить номер версии прошивки невозможно в виду того, что преобразователи не имеют коммуникационных интерфейсов и дисплея.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО, не ниже

-

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Диапазоны преобразований аналоговых сигналов

Пределы допускаемой приведенной (к диапазону преобразования) погрешности, %

на входе

на выходе

от 0,1 до 20000 Гц

от 4 до 20 мА

±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 22 до 30

Потребляемая мощность, Вт, не более

5

Рабочие условия измерений:

- температура окружающей среды, °С

от -40 до +71

Габаритные размеры, мм, не более:

- ширина

210

- высота

79

- глубина

95

Масса, кг, не более

1,17

Средняя наработка на отказ, ч, не менее

25000

Средний срок службы, лет, не менее

5

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователи         измерительные

SST2200A-84C (зав.№ № 0519, 0918)

2 шт.

Руководство по эксплуатации

-

1 шт.

Паспорт (зав.№ № 0519, 0918)

-

2 экз.

Методика поверки

МП-320/07-2021

1экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Установка» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к преобразователям измерительные SST2200A-84C

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»

Изготовитель

Barksdale Inc., США

Адрес: 3211 Fruitland Ave, Los Angeles, CA 90058, USA

Телефон: +1 (323) 589 - 6181

Факс: +1 (323) 589 - 6181

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1

Всего листов 11

Регистрационный № 84068-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы многофункциональные измерительные SM

Назначение средства измерений

Приборы многофункциональные измерительные SM (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности, а также параметров качества электрической энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.

Описание средства измерений

Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.

Конструктивно приборы выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.

Приборы выпускаются в модификациях SM-H, SM-E, SM-B-72, SM-B-96, SM-G33H отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.

Приборы модификации SM-Е имеют LED-дисплей, модификации SM-H -жидкокристаллический дисплей (далее - ЖК-дисплей), модификации SM-G33H - сегментный ЖК-дисплей, модификации SM-B-72, SM-B-96 - LCD-дисплей.

На задней панели расположены вводы питания прибора, измерительные входы, а также выводы интерфейсов RS-485, дискретные входы, импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели позволяют просматривать на дисплее измеряемые величины и настраивать прибор.

Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

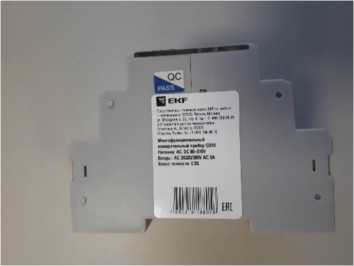

Общий вид приборов представлен на рисунке 1. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование приборов не предусмотрено.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

а) модификация SM-E

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

•»

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

б) модификация SM-G33H

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

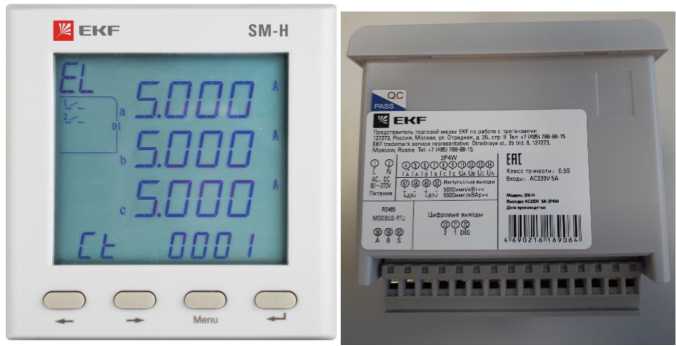

в) модификация SM-H

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

д) модификация SM-B-72 Рисунок 1 - Общий вид приборов

Программное обеспечение

Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.

ПО является метрологически значимым.

Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (программы-отладчики и редакторы жесткого диска, средства программной разработки).

Идентификационные данные ПО приборов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение для модификации

SM-E

SM-G33H

SM-Н

SM-B-96, SM-B-72

Идентификационное наименование ПО

SME

G33H

SMH

SMB

Номер версии (идентификационный номер ПО), не ниже

1001

1000

1002

1000

Цифровой идентификатор ПО

E1CFC76E

76ED3E05

408EA95

8

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

SM-E

SM-G33H

SM-Н

SM-B-96 SM-B-72

Номинальное среднеквадратическое значение фазного напряжения переменного тока ином.ф, В

100; 380

230; 380

230; 380

57,7; 100; 230;

400

Номинальное среднеквадратическое значение линейного напряжения переменного тока ином.л, В

1,73-ином.ф

Номинальное среднеквадратическое значение силы переменного тока 1ном, А

1; 5

Номинальное значение частоты переменного тока, Гц

50

Номинальное значение коэффициента мощности cos9

1

Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, В

от 0,2/Пном.ф(л) до ином.ф(л)

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, %

±0,5

±0,2

±0,2

±0,5

Диапазон измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, А

от 0,01 • 1ном до 1ном

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, %

±0,5

±0,2

±0,2

±0,5

Диапазоны измерений фазной и суммарной по трем фазам электрической мощности при частоте 50 Гц: - активной, Вт

0Лином.ф(л) — U — ином.ф(л); 0,01-!ном — I — 1ном; 0 — cosф — 1

Наименование характеристики

Значение для модификации

SM-E

SM-G33H         SM-Н

SM-B-96 SM-B-72

  • - реактивной, вар

  • - полной, В • А

0Лином.ф(л) — U — ином.ф(л); 0,01-1ном — I — 1ном; 0 — simp — 1

0,2^ином.ф(л) — U — ином.ф(л); 0,01' 1ном — I — 1ном

Пределы допускаемой относительной погрешности измерений фазной и суммарной по трем фазам активной, реактивной, полной электрической мощности при частоте 50 Гц, %

±0,5

±0,5

±0,5

±0,5

Диапазоны измерений электрической энергии:

  • - активной, Вт^ч

  • - реактивной, вар^ч

0Лином.ф(л) — U — ином.ф(л); 0,01-1ном — I — 1ном; 0 — СОБф — 1

0Лином.ф(л) — U — ином.ф(л); 0,01-!ном — I — 1ном; 0 — sinф — 1

Пределы допускаемых погрешностей измерений активной электрической энергии, %

представлены в таблицах 3, 4

представлены в таблицах 5, 6

Пределы допускаемых погрешностей измерений реактивной электрической энергии, %

представлены в таблицах 7, 8

Постоянная счетчика:

  • - импульсный выход активной электрической энергии, имп./кВт-ч

  • - импульсный выход реактивной электрической энергии, имп./квар^ч

5000

5000

5000

3200

Диапазон измерений угла фазового сдвига между фазными напряжениями,°

-

от 0 до 360

-

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями, °

-

±0,1

-

Наименование характеристики

Значение для модификации

SM-E

SM-G33H

SM-Н

SM-B-96

SM-B-72

Диапазон измерений угла фазового сдвига между напряжением и током, °

-

от 0 до 360

-

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжением и током, °

-

±0,1

-

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Диапазон измерений коэффициента мощности cos9

от 0 до 1

Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного и суммарного по трем фазам коэффициента мощности cos9, %

±1,4

±0,5

±1,4

±0,5

Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-E,

SM-G33H, SM-Н) при симметричной трехфазной нагрузке

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент мощности cos9

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,01-1ном < I < 0,05-1ном

ином.ф

1,00

±1,0

0,05-1ном < I < 1ном

±0,5

0,02<[ном < I < 1ном

0,50 (при индуктивной нагрузке)

±1,0

0,80 (при емкостной нагрузке)

0, Р1ном < I < 1ном

0,50 (при индуктивной нагрузке)

±0,6

0,80 (при емкостной нагрузке)

Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-E,

SM-G33H, SM-Н) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент мощности coso

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,05-1ном — I — 1ном

ином.ф

1,00

±0,6

0, Р1ном — I — 1ном

0,50 (при индуктивной нагрузке)

±1,0

Таблица 5 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-B-96, SM-B-72) при симметричной трехфазной нагрузке

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент мощности coso

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,02-1ном — I < 0,05-1ном

ином.ф

1,00

±1,5

0,05-1ном — I — 1ном

±1,0

0,05^ном — I < 1ном

0,50 (при индуктивной нагрузке)

±1,5

0,80 (при емкостной нагрузке)

0, 1^ном — I — 1ном

0,50 (при индуктивной нагрузке)

±1,0

0,80 (при емкостной нагрузке)

Таблица 6 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-B-96,

SM-B-72) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент мощности coso

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,05-1ном — I — 1ном

ином.ф

1,00

±2,0

0, Р1ном — I — 1ном

0,50 (при индуктивной нагрузке)

Таблица 7 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (для модификаций SM-E,

SM-G33H, SM-Н, SM-B-96, SM-B-72) при симметричной трехфазной нагрузке

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент sino (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,02-1ном — I < 0,05-1ном

ином.ф

1,00

±2,5

0,05^ном — I — 1ном

±2,0

0,05-1ном — I < 0,10<!ном

0,50

±2,5

0,10<!ном — I — 1ном

±2,0

0,10-!ном — I — 1ном

0,25

±2,5

Таблица 8 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (для модификаций SM-E, SM-G33H, SM-Н, SM-B-96, SM-B-72) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения .

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент sino (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,05^ном — I — 1ном

ином.ф

1,00

±3,0

0,10-!ном — I — 1ном

0,50

Таблица 9 - Основные технические характеристики приборов

Наименование характеристики

Значение для модификации

SM-E

SM-G33H

SM-Н

SM-B-96

SM-B-72

Габаритные размеры (длинахширинахвысота), мм, не более

96x96x96

72,0x63,5x90,0

96x96x96

96x96x96

72x68x72

Масса, кг, не более

0,360

0,300

0,360

0,431

0,322

Параметры электрического питания:

- напряжение постоянного тока, В

от 20 до 300

от 85 до 264

- напряжение переменного тока, В

от 20 до 300

от 85 до 264

- частота переменного тока, Гц

50±1

50±1

Потребляемая мощность, В^А, не более

5

3

Рабочие условия измерений:

- температура окружающей среды, °С

от -40 до +70

от -25 до +70

от -10 до +55

- относительная влажность при температуре + 35 °С, %, не более

95

95

85

Средняя наработка на отказ, ч

110000

Средний срок службы, лет

10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации (паспорта) и методом трафаретной печати на корпус прибора.

Комплектность средства измерений

аблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор многофункциональный измерительный SM

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 3 «Монтаж и схема подключения» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам многофункциональным измерительным SM

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ТУ 265143-024-52681400-2020 «Приборы многофункциональные измерительные SM. Технические условия»

ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-101 до 1-106 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 года № 2882 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от V10-2 до 2407 Гц»

Изготовитель

Общество с ограниченной ответственностью «Электрорешения»

(ООО «Электрорешения»)

Адрес деятельности: 142438, Московская область, Ногинский район, сельское поселение Буньковское, п. Затишье, территория «Технопарк Успенский», дом 6

Место нахождения и адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, строение 9, этаж 5

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84069-21 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Красцветмет»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Красцветмет» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя основной и резервный сервер баз данных (СБД) типа Dell Power Edge R440 (далее по тексту — сервер ИВК), устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика с учётом коэффициента трансформации:

  • - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

  • - средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков посредством линий связи Ethernet передается через коммутаторы по каналу связи Ethernet на сервер ИВК.

На сервере ИВК осуществляется обработка измерительной информации, в частности формирование и хранение поступающей информации, оформление отчетных документов. Вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется автоматически в счётчиках.

Передача информации в ПАК АО «АТС», в АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с сервера ИВК по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности, с возможностью использования электронно-цифровой подписи.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации системного времени УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ-3 и, вне зависимости от расхождения, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер установлен в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0 Пром». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню — «высокий» в соответствии Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки ПО «Пирамида 2.0 Пром»

Идентификационные признаки

Значение

Идентификационное наименование ПО

Binary

PackC ontrols

.dll

Check DataInt egrity. dll

ComIE CFunct ions.dll

ComM odbusF unction

s.dll

ComSt dFunct ions.dll

DateTi mePro cessing

.dll

SafeVa luesDa taUpda te.dll

Simple Verify DataSt atuses.

dll

Summ aryChe ckCRC .dll

Values DataPr ocessin

g.dll

Номер версии (идентификационный номер) ПО

не ниже 10.3.1

П Продолжение таблицы 1

EB19

E021

BE77

AB65

EC9A

D1C2

B674

61C1

EFCC

013E

84E0

CF9C

C565

EF4B

8647

6A2F

0D34

445B

55E9

6FE1

072A

974D

5C4F

617E

1F37

55C7

19A3

B04C

1291

081A

Цифровой

CFE1

D7EA

19F8

4F78

13E6

FECF

BC1A

7F9B

DA6F

4CF0

идентификатор ПО

C797

9121

9A1B

6CD8

0C1D

F5CA

4276

B424

8059

C2DE

269B

9B4D

4126

7B4A

AD05

F8B1

3860

4D4A

7932

95F1

9DB1

4754

3A16

560F

6CD6

C056

BB6F

085C

3644

BB6E

5476

D5C7

CE27

C917

E373

FA4D

C8AB

6A39

30D5

E645

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Номер ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

1

2

3

4

5

6

1

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ-110 кВ, Ввод 110 кВ 1Т

ТФМ-110

300/5

Кл. т. 0,5 Рег. № 16023-97

НКФ-110-57 У1

110000/^3/100/^3

Кл. т. 0,5

Рег. № 14205-94

BINOM337U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

УСВ-3, рег. № 64242-16,

Dell Power Edge R440 (основной), Dell Power Edge R440 (резервный)

2

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ-110 кВ, Ввод 110 кВ 2Т

ТФМ-110

300/5

Кл. т. 0,5

Рег. № 16023-97

НКФ-110-57 У1 110000/^3/100/^3

Кл. т. 0,5

Рег. № 14205-94

BINOM337U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

3

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 1 СШ, яч. 5

ТПОЛ 10 300/5

Кл. т. 0,5

Рег. № 1261-02

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

4

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 1 СШ, яч. 13

ТПОЛ 10

400/5

Кл. т. 0,5

Рег. № 1261-02

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

5

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 1 СШ, яч. 19

ТОЛ-10-I 100/5

Кл. т. 0,5 Рег. № 15128-07

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

6

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 2 СШ, яч. 27

ТОЛ 10-I 100/5

Кл. т. 0,5 Рег. № 15128-03

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

7

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 2 СШ, яч. 37

ТОЛ

300/5

Кл. т. 0,5S Рег. № 47959-11

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

8

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 3 СШ, яч. 6

ТОЛ 10-I 100/5

Кл. т. 0,5 Рег. № 15128-03

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

9

ПС 110 кВ Цветные металлы ЗРУ6 кВ, 3 СШ, яч.

16

ТОЛ 10-I 100/5

Кл. т. 0,5 Рег. № 15128-03

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

10

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 4 СШ, яч. 28

ТПОЛ 10

400/5

Кл. т. 0,5 Рег. № 1261-02

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5 Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

Продолжение таблицы 2

1

2

3

4

5

6

11

ПС 110 кВ Цветные металлы (ГПП-93), ЗРУ6 кВ, 4 СШ, яч. 40

ТОЛ 10-I

100/5

Кл. т. 0,5

Рег. № 15128-03

ЗНОЛ.06

6000/^3/100/^3

Кл. т. 0,5

Рег. № 3344-04

BINOM336U3.57I3.5S16T2

Кл. т. 0,2S/0,5

Рег. № 60113-15

УСВ-3, рег. № 64242-16,

Dell Power Edge R440 (основной), Dell Power Edge R440 (резервный)

12

ТП-8 6 кВ, РУ 0,4

кВ, 1 СШ, яч. 1

ТШП-0,66

800/5

Кл. т. 0,5S Рег. № 15173-06

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

13

ТП-8 6 кВ, РУ 0,4

кВ, 1 СШ, яч. 2

ТТЕ

1000/5

Кл. т. 0,5S

Рег. № 73808-19

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

14

ТП-8 6 кВ, РУ 0,4

кВ, 2 СШ, яч. 18

ТШП-0,66

800/5

Кл. т. 0,5S Рег. № 15173-06

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

15

ТП-8 6 кВ, РУ 0,4

кВ, 2 СШ, яч. 20

ТТЕ

1000/5

Кл. т. 0,5S

Рег. № 73808-19

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

16

ТП-8 6 кВ, РУ 0,4

кВ, 2 СШ, яч. 22

Т-0,66

200/5

Кл. т. 0,5

Рег. № 52667-13

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

17

ТП-38 6 кВ, РУ 0,4

кВ, 2 СШ, яч. 15

ТТИ

100/5

Кл. т. 0,5S

Рег. № 28139-12

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

18

ТП-45А 6 кВ, РУ

0,4 кВ, 2 СШ, яч.

25

ТОП 0,66 100/5

Кл. т. 0,5

Рег. № 15174-01

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

19

ТП-45А 6 кВ, РУ-

0,4кВ, РП-1 0,4кВ, ф-1

Т-0,66

75/5

Кл. т. 0,5S

Рег. № 52667-13

-

BINOM339U3.220I3.5

Кл. т. 0,2S/0,5

Рег. № 60113-15

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2. Допускается замена УСВ на аналогичные, утвержденных типов.

  • 3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Замена оформляется техническим актом в установленном на Предприятии-владельце

АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК

Вид

электроэнергии

Границы основной погрешности (±5), %

Границы погрешности в рабочих условиях (±5), %

1-6, 8-11

Активная

1,2

2,9

Реактивная

1,9

4,7

7

Активная

1,2

2,9

Реактивная

1,9

4,7

12-15, 17, 19

Активная

0,9

2,8

Реактивная

1,5

4,6

16, 18

Активная

0,9

2,8

Реактивная

1,5

4,5

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с

5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала,

соответствующие вероятности Р = 0,95.

3. Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 7, 12-15, 17, 19 при

cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№ 1-6, 8-11, 16,

18 при cos ф=0,8, токе ТТ,

равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от

+5°С до +35°С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество ИК

19

Нормальные условия:

параметры сети:

- напряжение, % от ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- коэффициент мощности

0,9

- частота, Гц

от 49,6 до 50,4

температура окружающей среды, °С

от +21 до +25

Условия эксплуатации:

параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 1(2) до 120

- коэффициент мощности:

COSф

от 0,5 до 1,0

simp

от 0,5 до 0,87

- частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ, ТН, °С

от -40 до +40

температура окружающей среды для счетчиков, °С

от +5 до +35

температура окружающей среды для сервера ИВК, °С

от +10 до +30

атмосферное давление, кПа

от 80,0 до 106,7

относительная влажность, %, не более

98

Продолжение таблицы 4

1

2

Надежность применяемых в АИИС КУЭ компонентов:

Счетчики:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

72

УСВ-3:

- коэффициент готовности, не менее

0,95

- среднее время восстановления работоспособности, ч, не более

24

Сервер ИВК:

- коэффициент готовности, не менее

0,99

- среднее время восстановления работоспособности, ч, не более

1

Глубина хранения информации:

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не

менее

45

- при отключении питания, лет, не менее

5

Сервер ИВК:

- хранение результатов измерений и информации состояний средств

измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

  • - в журнале событий счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера ИВК.

  • - защита информации на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на сервер ИВК.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Счетчик-измеритель показателей качества электрической энергии многофункциональный

BINOM337U3.57I3.5S16T2

2

BINOM336U3.57I3.5S16T2

9

BINOM339U3.220I3.5

8

Трансформатор тока

ТФМ-110

6

ТПОЛ 10

6

ТОЛ-10-I

2

ТОЛ 10-I

8

ТОЛ

2

ТШП-0,66

6

ТТЕ

6

Т-0,66

6

ТТИ

3

ТОП 0,66

3

Трансформатор напряжения

НКФ-110-57 У1

6

ЗНОЛ.06

12

Устройство синхронизации времени

УСВ-3

1

Сервер ИВК (основной и резервный)

Dell Power Edge R440

1/1

Документация

Паспорт-формуляр

86619795.422231.182 ФО

1

Сведения о методиках (методах) измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Красцветмет»". МВИ 26.51/100/21, аттестованном

ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Техпроминжиниринг»

(ООО «Техпроминжиниринг»)

ИНН 2465209432

Адрес: 660131, г. Красноярск, ул. Ястынская, 19 «А», помещение 216

Тел.: +7 (391) 277-66-00

E-mail: info@tpi-sib.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, помещение 1 Телефон: +7 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Аттестат аккредитации ООО «Энерготестконтроль» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312560 от 03.08.2018 г.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84070-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства контроля веса УКВ

Назначение средства измерений

Устройства контроля веса УКВ представляют собой весы автоматические (далее -весы) предназначенные для измерения массы и сортировки и(или) маркировки фасованных товаров.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести, действующей на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал.

Конструктивно весы представляют следующие модули, устанавливаемые на металлическую раму:

  • - измерительный модуль с грузоприемным устройством;

  • - два транспортных модуля (для подачи, перемещения и отвода груза);

  • - блок управления, оснащенный TFT-дисплеем, предназначенный для выбора режимов работы устройства и индикации результатов взвешивания.

Грузопередающим устройством является ленточный конвейер и дополнительные грузовые конвейеры для подачи и перемещения фасованного товара (груза). Груз взвешивается при его перемещении по транспортеру через грузоприемное устройство.

Измерительный модуль оборудован фотоэлементом для распознавания единиц подаваемого груза, пневматическим выталкивателем для сортировки взвешенного груза в зависимости от отклонения их массы от установленных значений.

Весы применяются в составе технологических линий в пищевой промышленности и торговле и предназначены для работы совместно с упаковочными автоматами, в качестве устройства для контроля массы фасованных товаров с последующей отбраковкой (при несоответствии массы фасованного товара заданному значению), а также для коррекции массы товара (дозы) при работе с объемным дозатором (стаканчиковый, шнековый).

Весы оснащены следующими функциями:

  • -  отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы с работой выталкивателя;

  • -  отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы без работы выталкивателя с подсчетом количества отбракованного груза;

  • -  памяти на 100 программ работы.

Список прикладных программ, не связанных со взвешиванием:

- подсчет числа объектов и средней массы фасованного товара в партии;

- суммирование массы фасованного товара в партии;

- переключение массы нетто / брутто.

При производстве весов используются тензометрические весоизмерительные датчики ВСА-15 производства фирмы «CAS Corporation», Республика Корея (регистрационный номер по Федеральному информационному фонду по обеспечению единства измерений 51261-12).

Весы выпускаются с окрашенным корпусом или из нержавеющей стали, предусмотрена регулировка высоты измерительного модуля с грузоприемным устройством и транспортных модулей.

Маркировочная табличка наносится на грузоприемное устройство и блок управления.

Весы выпускаются в шести модификациях УКВ-1.3-С, УКВ-1.6-С, УКВ-1.12-С, УКВ-1.3-Э, УКВ-1.6-Э, УКВ-1.12-Э, отличающихся метрологическим и техническими характеристиками, габаритными размерами, а также функциями сортировки или этикетирования по массе.

Обозначение весов имеет вид УКВ-I.X-Y,

где УКВ - обозначение типа;

Х - обозначение максимальной нагрузки в кг;

Y - С -весы с функцией сортировки по массе;

Э - весы с функцией этикетирования по массе;

На маркировочной табличке блока управления указывается:

  • -  наименование производителя;

  • -  обозначение модификации;

  • -  год изготовления и заводской номер;

  • -  производительность;

  • -  класс точности, Min, Max, d;

  • -  рабочий диапазон температур;

  • -  напряжение и частота питания.

Информация с весов может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью следующих интерфейсов: RS485, Ethernet. Весы могут быть оснащены принтером для печати этикеток.

Фотография внешнего вида весов УКВ представлена на рисунке 1.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Внешний вид устройства контроля веса УКВ-1

Программное обеспечение

Программное обеспечение (ПО) устройства является встроенным в контроллер блока управления при производстве. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств. Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Идентификационное наименование программного обеспечения и номер версии высвечивается при обращении к соответствующему подпункту меню, а также при включении блока управления весов. Основные функции программного обеспечения: обработка сигнала весоизмерительного датчика и последующий пересчет его в единицы массы, хранение программ работы весов, результатов измерений и обработки данных для прикладных программ, вывод данных на экран и передача на периферийные устройства.

Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

аблица 1

Идентификационные данные

Значение для ПО весов

Идентификационное наименование ПО

UKV

Номер версии ПО, не ниже

1.01.XX*

*- где Х принимает значения от 0 до 9

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности для весов класса XIII по ГОСТ Р 54796-2011 приведены в таблице 2, для весов класса Y(a) по ГОСТ Р 54796-2011 приведены в таблице 3.

Таблица 2 - Метрологические характеристики

Модификация весов

Мах,

кг

Min,

кг

e=

d, г

Интервал взвешивания, кг

Пределы допускаемой средней погрешности при автоматической работе весов и пределы допускаемой погрешности при неавтоматической (статической) работе весов, г

При первичной проверке

В эксплуатации

УКВ-1.3-С

3

0,05

1

От 0,05 до 0,5 включ.

± 0,5

± 1

От 0,5 до 2,0 включ.

± 1

± 2

От 2,0 до 3,0 включ.

± 1,5

± 3

УКВ-1.6-

С

6

0,05

2

От 0,05 до 1,0 включ.

± 1,0

± 2

От 1,0 до 4,0 включ.

± 2

± 4

От 4,0 до 6,0 включ.

± 3

± 6

УКВ-

1.12-С

12

0,1

5

От 0,1 до 2,5 включ.

± 2,5

± 5

От 2,5 до 10 включ.

± 5

± 10

От 10 до 12 включ.

± 7,5

± 15

Таблица 3 - Метрологические характеристики

Модифи-кация весов

Ма

х,

кг

Min,

кг

e=

d, г

Интервал взвешивания, кг

Пределы допускаемой погрешности при автоматической работе устройств, г

Пределы допускаемой погрешности (mpe) при неавтоматической (статической) работе весов, г

При первичной проверке

В экс-плуата-ции

При

первичной

проверке

В эксплуатации

УКВ-

1.3-Э

От 0,05 до 0,5 включ.

± 1,0

± 1,5

± 0,5

± 1

3

0,05

1

От 0,5 до 2,0 включ.

± 1,5

± 2,5

± 1

± 2

От 2,0 до 3,0 включ.

± 2,0

± 3,5

± 1,5

± 3

УКВ-

1.6-Э

От 0,05 до 1,0 включ.

± 2,0

± 3,0

± 1,0

± 2

6

0,05

2

От 1,0 до 4,0 включ.

± 3,0

± 5,0

± 2

± 4

От 4,0 до 6,0 включ.

± 4,0

± 7,0

± 3

± 6

УКВ-

От 0,1 до 2,5 включ.

± 5

± 7,5

± 2,5

± 5

1.12-

12

0,1

5

От 2,5 до 10 включ.

± 7,5

± 12,5

± 5

± 10

Э

От 10 до 12 включ.

± 10

± 17,5

± 7,5

± 15

Предел допускаемого стандартного отклонения погрешности (случайная погрешность) для класса точности XIII должен соответствовать значениям, указанным в таблице 4.

Таблица 4

Значение массы нагрузки m,

г

Предел допускаемого стандартного отклонения (в процентах от m или в граммах)

Первичная поверка

В эксплуатации

m < 50

0,48 %

0,6 %

50 < m < 100

0,24 г

0,3 г

100 < m <200

0,24 %

0,3 %

200 < m < 300

0,48 г

0,6 г

300 < m < 500

0,16 %

0,2 %

500 < m <1000

0,8 г

1,0 г

1000 < m < 10000

0,08 %

0,1 %

10000 < m < 15000

8 г

10 г

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Модель

УКВ-1.3-С

(Э)

УКВ-1.6-С

(Э)

УКВ-1.12-С

(Э)

Диапазон температур, °С

от +10 до +40

Наибольшая длина взвешиваемого продукта, не более, мм

300

400

700

Наибольшая ширина взвешиваемого продукта, не более, мм

230

280

380

Наибольшая высота взвешиваемого продукта, не более, мм

120

150

300

Производительность, уп/мин

От 1 до 120

От 1 до 60

От 1 до 40

Номинальное напряжение питающей сети, В

220

Номинальная частота тока, Г ц

50

Потребляемая мощность, не более, Вт

0,3

0,5

0,5

Г абаритные размеры, мм, не более

- длина

1550

1850

1700...3500*

- ширина

850

900

1000

- высота

1400

1400

1400

Масса, кг, не более

130

160

250.500**

* зависит от веса и размеров продукта. ** зависит от комплектации

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство контроля веса УКВ в сборе

исполнение модификации по заказу

1 шт.

Руководство по эксплуатации

СА 390 - 02.00.00 РЭ

1 экз.

Методика поверки

МЦКЛ.0320.МП

1 экз.

Паспорт

1 экз.

Сведения о методиках (методах) измерений

представлены в документе СА 390 - 02.00.00 РЭ «Устройства контроля веса. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к устройствам для контроля веса УКВ

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

ТУ 28.29.31.120-040-39916809-2021. Устройства контроля веса УКВ. Технические условия

Изготовитель

Общество с ограниченной ответственностью внедренческое конструкторское предприятие «СИГНАЛ-ПАК» (ООО ВКП «СИГНАЛ-ПАК»).

Адрес: 620134, г. Екатеринбург, ул. Дружининская, 5

ИНН 6660086904

Тел.: (343) 304-60-40, факс: (343) 304-60-90

Web-сайт: http: //www.signal-pack.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12, E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Регистрационный № 84071-21

Лист № 1 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули для измерений, контроля и регулирования температуры УМКТ

Назначение средства измерений

Модули для измерений, контроля и регулирования температуры УМКТ (далее по тексту -приборы или УМКТ) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП), в цифровые сигналы, а также для контроля и регулирования температуры, и управления технологическими производственными процессами (кроме модели УМКТ (А)).

Описание средства измерений

Принцип работы УМКТ состоит в следующем: измеренный аналоговый сигнал с подключенного первичного преобразователя температуры поступает на вход прибора, где он преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре. Далее на основе измеренной температуры формируются сигналы управления внешними исполнительными устройствами с обеспечением независимости регулирования в соответствии с заданной пользователем логикой работы выходных устройств.

Модули для измерения, контроля и регулирования температуры УМКТ выпускаются различных модификаций с конструктивными исполнениями, различающимися количеством входных и выходных каналов измерений и регулирования, типом первичных преобразователей, конструктивным исполнением и метрологическими характеристиками.

По функциональному назначению приборы подразделяются на следующие модели: УМКТ, УМКТ(У) и УМКТ(А).

Модели УМКТ и УМКТ(У) являются стационарными приборами и отличаются друг от друга типами подключаемых датчиков. Модель УМКТ(А) совместно с подключаемым термопреобразователем сопротивления представляет собой переносной измеритель температуры и не поддерживает функцию регулирования температуры и управления технологическими производственными процессами.

Структура маркировки приборов различных модификаций представлена ниже:

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Цифровой заводской номер нанесен на боковой поверхности моделей УМКТ и УМКТ (У), а у модели УМКТ (А) - на оборотной поверхности при помощи наклейки.

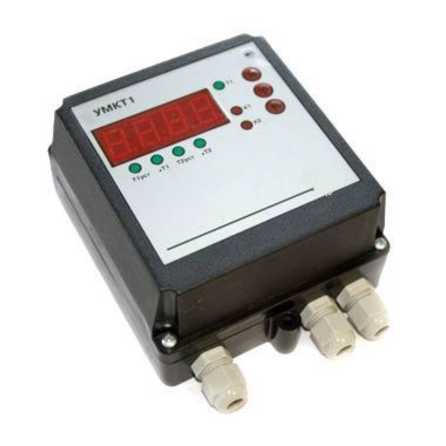

Фотографии общего вида различных конструктивных исполнений приборов моделей УМКТ и УМКТ(У) рисунках 1-3. Фотография общего вида прибора модели УМКТ (А) приведена на рисунке 4. Фотография примера маркировки и место нанесения заводского номера прибора модели

УМКТ (У) приведена на рисунке 5.

Конструкция приборов не предусматривает нанесение знака поверки на его корпус.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - внешний вид конструктивного исполнения Н1

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 2 - внешний вид конструктивного исполнения Щ2

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 3 - внешний вид конструктивного исполнения D1

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 4 - внешний вид модели УМКТ (А)

место нанесения заводского номера

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 5 - пример маркировки прибора модели УМКТ (У)

Пломбирование приборов не предусмотрено.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru
Программное обеспечение

Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса измерителя, и недоступное для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция терморегистраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики модулей для измерения, контроля и регулирования температуры модели УМКТ________________________________________________________

Тип НСХ1)

Диапазон измерений

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)2)

100П (а=0,00391 °С-1)

от -200 до +750 °C

±0,25

50П (а=0,00391 °С-1)

от -200 до +750 °C

Pt100 (а=0,00385 °С-1)

от -200 до +750 °C

Pt50 (а=0,00385 °С-1)

от -200 до +750 °C

100М (а=0,00428 °С-1)

от -200 до +200 °C

50М (а=0,00428 °С-1)

от -200 до +200 °C

Cu100 (а=0,00426 °С-1)

от -50 до +200 °C

Cu50 (а=0,00426 °С-1)

от -50 до +200 °C

ТСМ 53М, W100=1,4260 (гр. 23)

от -50 до +200 °C

ТСП 46П, W100=1,3910 (гр. 21)

от -200 до +650 °C

Примечания:

  • 1) - типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009, кроме типов ТСМ 53М с W100=1,4260 (гр. 23) и ТСП 46П с W100=1,3910 (гр. 21), они по ГОСТ 6651-59;

  • 2) - пределы допускаемой приведенной погрешности измерения указаны без учета погрешности измерения подключаемых термопреобразователей сопротивления.

Таблица 2 - Метрологические характеристики модулей для измерения, контроля и регулирования температуры модели УМКТ(У)

Тип НСХ1)

Диапазон измерений

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)2), 3)

100П (а=0,00391 °C1)

от -200 до +750 °C

±0,25

50П (а=0,00391 °C1)

от -200 до +750 °C

Pt100 (а=0,00385 °C1)

от -200 до +750 °C

Pt50 (а=0,00385 °C1)

от -200 до +750 °C

100М (а=0,00428 °C1)

от -200 до +200 °C

50М (а=0,00428 °C1)

от -200 до +200 °C

Cu100 (а=0,00426 °C1)

от -50 до +200 °C

Cu50 (а=0,00426 °C1)

от -50 до +200 °C

ТСМ 53М, W100=1,4260 (гр. 23)

от -50 до +200 °C

ТСП 46П, W100=1,3910 (гр. 21)

от -200 до +750 °C

A-1

от 0 до +2500 °C

±0,5

A-2

от 0 до +1800 °C

A-3

от 0 до +1800 °C

B

от +250 до +1800 °C

J

от -200 до +1200 °C

K

от -200 до +1300 °C

L

от -200 до +800 °C

E

от -200 до +1000 °C

N

от -200 до +1300 °C

R

от 0 до +1750 °C

S

от 0 до +1750 °C

Тип НСХ1)

Диапазон измерений

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)2), 3)

T

от -200 до +400 °C

Сигнал силы постоянного тока от 0 до 5 мА

от 0 до 100 %

±0,25

Сигнал силы постоянного тока от 4 до 20 мА

от 0 до 100 %

Сигнал силы постоянного тока от 0 до 20 мА

от 0 до 100 %

Сигнал напряжения постоянного тока от 0 до 1 В

от 0 до 100 %

Сигнал напряжения постоянного тока от -50 до +50 мВ

от 0 до 100 %

Примечания:

  • 1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно, кроме типов ТСМ 53М с W100=1,4260 (гр. 23) и ТСП 46П с W100=1,3910 (гр. 21), они по ГОСТ 6651-59;

  • 2) - пределы допускаемой приведенной погрешности измерения указаны без учета погрешности измерения подключаемых термопреобразователей сопротивления;

  • 3) - пределы допускаемой приведенной погрешности измерения сигналов от термоэлектрических преобразователей указаны с учетом погрешности схемы компенсации температуры «холодного» спая термопары.

Таблица 3 - Метрологические характеристики модулей для измерения, контроля и регулирования температуры модели УМКТ (А)

Тип НСХ1), 2)

Диапазон измерений

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)3)

100П (а=0,00391 °C1)

от -50 до +120 °C

±0,25

50П (а=0,00391 °C1)

от -50 до +120 °C

Pt100 (а=0,00385 °C1)

от -50 до +120 °C

Pt50 (а=0,00385 °C1)

от -50 до +120 °C

100М (а=0,00428 °C1)

от -50 до +120 °C

50М (а=0,00428 °C1)

от -50 до +120 °C

Cu100 (а=0,00426 °C1)

от -50 до +120 °C

Cu50 (а=0,00426 °C1)

от -50 до +120 °C

53М (а=0,00426 °C1)

от -50 до +120 °C

46П (а=0,00391 °C1)

от -50 до +120 °C

100П (а=0,00391 °C1)

от -80 до +650 °C

50П (а=0,00391 °C1)

от -80 до +650 °C

Pt100 (а=0,00385 °C1)

от -80 до +650 °C

ТСМ 53М, W100=1,4260 (гр. 23)

от -80 до +650 °C

ТСП 46П, W100=1,3910 (гр. 21)

от -80 до +650 °C

Примечания:

  • 1) - типы НСХ подключаемых термопреобразователей сопротивления по ГОСТ 6651-2009, кроме типов ТСМ 53М c W100=1,4260 (гр. 23) и ТСП 46П c W100=1,3910 (гр. 21), они по ГОСТ 6651-59;

  • 2) - тип НСХ термопреобразователей устанавливается изготовителем, по умолчанию установлен тип НСХ «Pt100» с диапазоном измерений от -50 до +120 °C;

Тип НСХ1), 2)

Диапазон измерений

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)3)

3) - пределы допускаемой приведенной погрешности измерения указаны без учета погрешности измерения подключаемых термопреобразователей сопротивления.

технические характеристики модулей для измерения,

регулирования температуры модели УМКТ

контроля и

Наименование характеристики

Значение

Параметры электрического питания:

Для всех моделей кроме модели УМКТ (А):

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

Для модели УМКТ (А)

- напряжение постоянного тока, В

от 110 до 245 50

1,2 (от аккумулятора или батареи типа АА)

Габаритные размеры, мм, не более:

  • - для конструктивного исполнения Н1

  • - для конструктивного исполнения Щ2

  • - для конструктивного исполнения D1

  • - для модели УМКТ (А)

138x105x59

96x48x100

66x90x106

135x70x20

Масса, кг, не более:

  • - для всех моделей кроме модели УМКТ (А)

  • - для модели УМКТ (А)

1,0

0,4

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы прибора, лет, не менее

8

Рабочие условия эксплуатации:

Для всех моделей кроме модели УМКТ (А):

  • - температура окружающего воздуха,°С

  • -  относительная влажность воздуха (при температуре окружающего воздуха +35 °C), %

Для модели УМКТ (А):

  • - температура окружающего воздуха,°С

  • -  относительная влажность воздуха (при температуре окружающего воздуха +35 °C), %

от +5 до +50

от 30 до 80 от -20 до +50

от 30 до 80

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки или лазерной гравировки.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Количество

Примечание

Модуль для измерений, контроля и регулирования температуры УМКТ

1 шт.

модель в соответствии с заказом

Руководство по эксплуатации УМКТ.421729.006 РЭ

1 экз.

для модели УМКТ

Руководство по эксплуатации УМКТ.421729.011 РЭ

1 экз.

для модели УМКТ (У)

Руководство по эксплуатации УМКТ.421729.005 РЭ

1 экз.

для модели УМКТ (А)

Паспорт УМКТ.421729.002 ПС

1 экз.

-

Сведения о методиках (методах) измерений

приведены в разделе «Работа прибора» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к модулям для измерений, контроля и регулирования температуры УМКТ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

ТУ 4217-001-54012749-2002 «Модули для измерений, контроля и регулирования температуры УМКТ. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ФЭА» (ООО «ФЭА»)

ИНН 6316148597

Адрес: 443090, г. Самара, ул. Советской Армии, д. 180, стр. 3, офис 401

Телефон: +7 (846) 273-49-36

e-mail: office@fea-samara.ru

Web-сайт: http://fea-samara.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Регистрационный № 84072-21

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы непрерывного измерения температуры расплавов металлов HFC-IV

Назначение средства измерений

Системы непрерывного измерения температуры расплавов металлов HFC-IV (далее по тексту - системы) предназначены для непрерывных измерений температуры расплавленных металлов в промежуточных ковшах машин непрерывного литья заготовок (МНЛЗ) и других агрегатах.

Описание средства измерений

Принцип действия системы основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный измеряемой температуре, c последующим его преобразованием в цифровой сигнал.

Конструктивно система состоит из блока процессора с ЖК-дисплеем, подключаемого к нему детектора сигнала (инфракрасного пирометрического преобразователя) посредством соединительного рукава с кабелем, зонда ТМТ, установочного стакана (поставляется опционально) для его установки и внешнего дисплея (поставляется опционально), обеспечивающего наилучший обзор с разных точек рабочей площадки.

Блок процессора предназначен для измерений аналоговых входных сигналов в виде напряжения постоянного тока, поступающих от детектора сигнала, и преобразования их в значения температуры. Блок процессора предназначен для щитового монтажа, конструктивно выполнен в прямоугольном стальном корпусе, внутри которого размещены блок питания, измерительный модуль, платы релейных и аналоговых выходов, плата коммуникационного порта RS485, а также подводка (штуцер) для охлаждающего газа. На лицевой панели корпуса расположен 4-х сегментный жидкокристаллический дисплей и пять управляющих кнопок для установки и корректировки системных параметров. В процессе измерений кнопки закрыты защитной дверцей. На нижней части корпуса расположены отверстия для ввода/вывода сигнальных кабелей и кабеля питания.

Детектор сигнала представляет собой инфракрасный пирометрический преобразователь, состоящий из объектива, фокусирующего излучение объекта на фотоэлектрический приемник и электронного блока измерения. Электронный блок детектора преобразовывает поток инфракрасного излучения, переданного через оптическую систему на фотоэлектрический приемник, в электрические сигналы напряжения постоянного тока для последующей передачи на блок процессора. Для предотвращения перегрева в процессе измерений детектор непрерывно продувается охлаждающим газом (очищенным аргоном или азотом).

Зонд ТМТ представляет собой однослойный чехол с заглушенным дном из термостойкого материала, с фокусирующей внутренней трубкой из оксида алюминия, и с установленным наверху переходником для установки детектора сигнала. Для обеспечения разной глубины погружения в расплав и разных требований к продолжительности работы зонды имеют несколько типоразмеров по длине и наружному диаметру.

Установочный стакан представляет собой металлическую арматуру для установки зонда ТМТ на крышке промежуточного ковша МНЛЗ. Установочный стакан предназначен для фиксации положения зонда на крышке ковша и уменьшения разогрева детектора сигнала от теплового излучения расплава.

Внешний дисплей (большой монитор) предназначен для подключения двух блоков процессоров и обеспечивает индикацию большего из двух измеренных значений температуры.

Фотографии общего вида компонентов системы приведены на рисунках 1-4.

Структурная схема системы приведена на рисунке 5.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

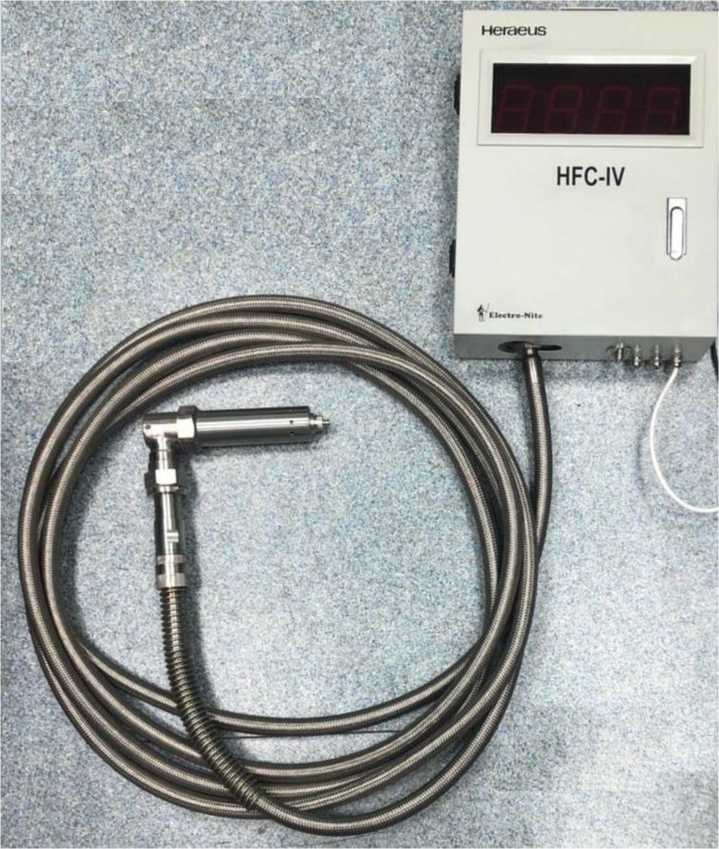

Рисунок 1 - Блок процессора с подключенным детектором сигнала

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 2 - Зонд ТМТ

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 3 - Установочный стакан

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

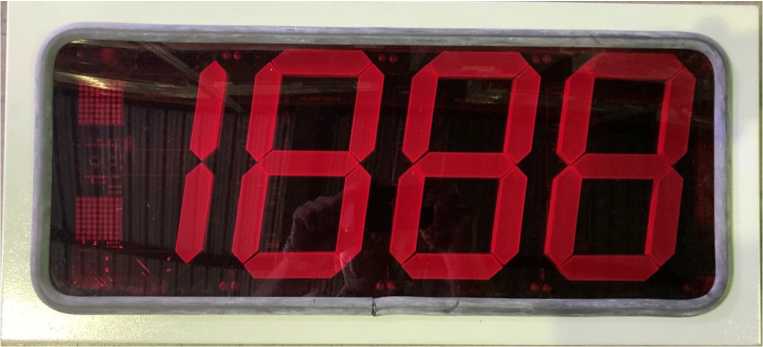

Рисунок 4 - Внешний дисплей

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Заводской (серийный) номер в виде буквенно-цифрового кода наносится на металлическую табличку, прикрепленную к блоку процессора (рисунок 6). Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения заводского номера

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 6 - Место нанесения заводского (серийного) номера

Для предотвращения несанкционированного доступа на крышку блока процессора устанавливается пломба. Хвостовик пломбы заводится в отверстия на крышке и на корпусе блока, далее в фиксирующее отверстие пломбы и затягивается (рисунок 7).

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

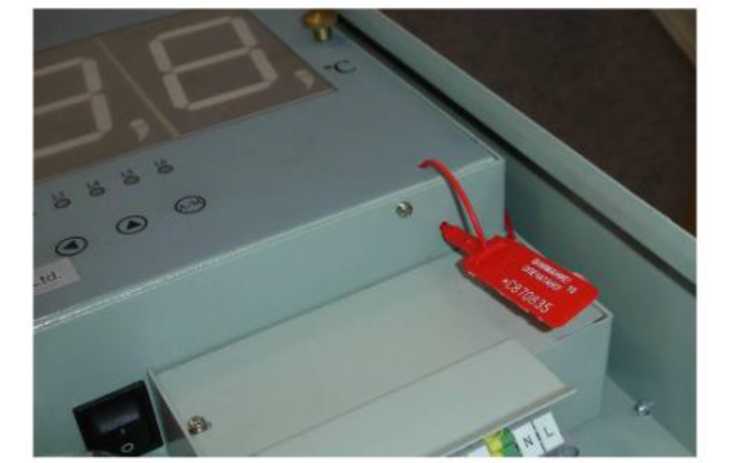

Рисунок 7 - Схема пломбирования системы непрерывного измерения температуры расплавов металлов HFC-IV

Программное обеспечение

Программное обеспечение (ПО) системы состоит из встроенного, метрологически значимого ПО.

ПО устанавливается в энергонезависимой памяти блока процессора системы на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Метрологические характеристики системы нормированы с учетом влияния данного ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция блока процессора системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и основные технические характеристики систем непрерывного измерения температуры расплавов металлов HFC-IV приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от +900 до +1650

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - в диапазоне измерений от +900 до +1400 °С включ.

  • - в диапазоне измерений св. +1400 °С

±6

±3

Диапазон выходного аналогового сигнала

от 4 до 20 мА от 1 до 5 В (соответствует диапазону измерений от +1400 °С до +1600 °С)

Разрешающая способность ЖК-дисплея, °С

1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое питание блока процессора от источника переменного тока:

  • - напряжение, В

  • - частота, Гц

от 210 до 230

50

Потребляемая мощность, Вт, не более

  • - блок процессора

  • - внешний дисплей

30

30

Минимальная глубина погружения в расплав, мм

260

Габаритные размеры, мм

  • - блок процессора

  • - внешний дисплей

  • - детектор сигнала

  • - соединительный рукав с кабелем

  • - зонд ТМТ (длинахдиаметр)

400x140x540

650x130x300 200x300x60 5000; 10000

(в соответствии с заказом);

1100x75

1000x85

1000x95

Масса, кг, не более

  • - блок процессора

  • - внешний дисплей

  • - детектор сигнала

13,6

10,1

12,0

Условия эксплуатации:

- температура окружающей среды, °С

  • - блок процессора

  • - внешний дисплей

от 0 до +70 от 0 до +60

Срок непрерывной эксплуатации чехла ТМТ (в зависимости от исполнения и условий эксплуатации), ч, не менее

12; 24; 36

Средняя наработка до отказа блока процессора с детектором сигнала, ч, не менее

12000

Средний срок службы блока процессора с детектором сигнала, лет, не менее

5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации паспорта типографским способом и на корпус блока процессора системы.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система непрерывного измерения температуры

расплавов металлов в составе:

HFC-IV

- блок процессора

HFC-C-IV

1 шт.

- детектор сигнала с кабелем

HFC-T-IV

1 шт.

- зонд

TMT

(*)

- внешний дисплей

-

(**)

- установочный стакан

-

(**)

Руководство по эксплуатации

4.045.005 РЭ

1 экз.

Упаковочная коробка

-

1 шт.

Примечания:

(*) - количество в соответствии с заказом

(**) - поставляется по дополнительному заказу

Сведения о методиках (методах) измерений

приведены в разделе 2.3 Руководства по эксплуатации на системы непрерывного измерения температуры расплавов металлов HFC-IV 4.045.005 РЭ.

Нормативные документы, устанавливающие требования к системам непрерывного измерения температуры расплавов металлов HFC-IV

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя.

Изготовитель

HERAEUS ELECTRO-NITE SHENYANG CO., LTD., Китай

Адрес: No.26, No.7 Street, Shenyang Economic and Technological Development Zone, Shenyang, Liaoning province, China

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: +7 (495) 437-56-33 / 437-31-47

E-mail: vniiofi@vniiofi.ru, адрес в Интернет: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84073-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры инфракрасные медицинские KWX-106

Назначение средства измерений

Термометры инфракрасные медицинские KWX-106 (далее по тексту - термометры) предназначены для бесконтактных измерений температуры тела человека, а также поверхности твердых тел по их собственному тепловому излучению.

Описание средства измерений

Принцип действия термометров состоит в преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела человека или твердых тел. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея.

Термометры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся жидкокристаллический дисплей и управляющие кнопки для включения режима измерений температуры, включения/выключения питания, а также для переключения режима измерений и просмотра данных, сохраненных в памяти термометра. Питание термометров осуществляется от 2-х сменных элементов питания типа «ААА», размещаемых внутри корпуса.

В термометрах предусмотрено 2 рабочих режима измерений:

  • - «SURFACE» (измерение температуры поверхности твердых тел);

  • - «BODY» (измерение температуры тела человека);

Фотографии общего вида термометров и место нанесения заводского номера приведены на рисунке 1. Цветовая гамма корпуса термометров может быть изменена по решению Изготовителя в одностороннем порядке.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид термометров инфракрасных медицинских KWX-106

Пломбирование термометров не предусмотрено. Для термометров инфракрасных медицинских KWX-106 заводской номер наносится в виде наклейки на корпусе термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит только из встроенного, метрологически значимого, ПО, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в термометр на предприятии-изготовителе во время производственного цикла.

Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры в режиме «SUFRACE», °C

от 0,0 до +50,0

Диапазон измерений температуры в режиме «BODY», °C

от +35,0 до +42,0

Пределы допускаемой абсолютной погрешности измерений температуры в режиме «SUFRACE», °C

±2,0

Пределы допускаемой абсолютной погрешности измерений температуры в режиме «BODY», °C:

  • - в диапазоне от +35,0 до +36,0 °С не включ. и св.+39,0 °С

  • - в диапазоне от +36,0 до +39,0 °С включ.

±0,3

±0,2

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от +10 до +40 до 95

Габаритные размеры (Длина х Ширина х Высота), мм, не более

156x40x43

Масса (без элемента питания), г, не более

136

Средний срок службы, лет, не менее

5 лет

Средняя наработка на отказ, ч

30000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус термометра.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термометр инфракрасный медицинский

KWX-106

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Гарантийный талон

-

1 экз.

Элемент питания (тип ААА)

-

2 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Метод измерения температуры» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термометрам инфракрасным медицинским KWX-106

ГОСТ 28243-96 Пирометры. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма «Hunan Xinlian Medical Technology Со., LTD», Китай

Адрес: 4F, Building 8, Innovation Technology Park, № 35 Dongfeng Road, Xiangtan, China

Тел./факс: +86 133 5710 3309

E-mail: douzi402@qq.com , Web-сайт: medicasysytems.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66 E-mail: office@vniims.ru, Web-сайт: www.vniims.ru Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84074-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры деформационные с трубчатой пружиной PGI

Назначение средства измерений

Манометры деформационные с трубчатой пружиной PGI (далее - манометры) предназначены для измерений избыточного и мановакуумметрического давления газообразных и жидких измеряемых сред.

Описание средства измерений

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления, которое подается в трубчатую пружину (трубку Бурдона) манометра, происходит деформация трубчатой пружины, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата.

Для защиты внутренних устройств и для снижения погрешности от вибрации манометры могут заполняться демпфирующей жидкостью.

Манометры выпускаются следующих моделей: В, С, S, М, Р, отличающиеся друг от друга габаритными размерами, диапазонами измерений, материалом корпуса и местом присоединения к технологическому процессу.

Код заказа манометра составляется путем комбинирования обозначений в указанной последовательности, приведенной ниже.

PGI -   115Р-   OG160- L AR Х- АШ

Назначение и тип изделия__________

Диаметр циферблата и

модель_________________________________

Диапазон шкалы__________________________________

Место присоединения к

процессу (Расположение

соединения с

технологическим

оборудованием)__________________________________________

Размер и тип фитинга____________________________________________

Жидкость наполнения________________________________________________

Варианты исполнения

Манометры деформационные с трубчатой пружиной PGI выпускаются под торговой маркой Swagelok.

Пломбирование манометров не предусмотрено.

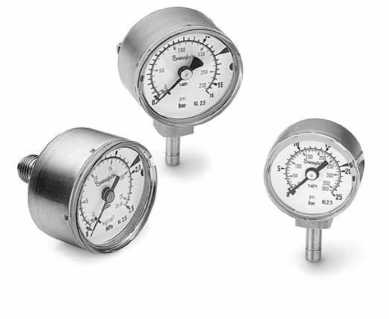

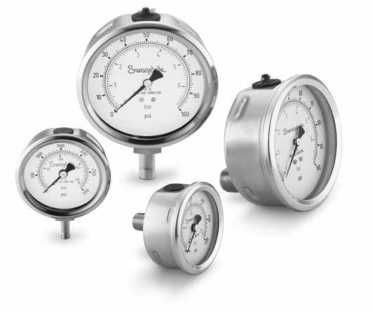

Внешний вид манометров деформационных с трубчатой пружиной PGI представлен на рисунках 1-5.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Модель В

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 2 - Модель С

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 3 - Модель S

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 4 - Модель M

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 5 - Модель P

Знак поверки наносится типографским способом на свидетельство о поверке и (или) в паспорт и (или) на корпус манометра.

Заводской номер наносится типографским способом на циферблат манометра.

Места нанесения знака поверки, знака утверждения типа и заводского номера указаны на рисунке 6.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Отсутствует

Лист № 4

Всего листов 6 Метрологические и основные технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Модель

В

Модель С

Модель S

Модель Р

Модель М

Диапазоны измерений1),

МПа2):

Избыточного давления

от 0 до

от 0 до 100

от 0 до

от 0 до 100

от 0 до 60

100

100

Мановакуумметрического

давления

от -0,1

от -0,1 до

от -0,1

от -0,1 до 1,5

от -0,1 до

до 1,5

1,5

до 1,5

от -0,1 до 2,5

1,5

Пределы допускаемой основной приведенной (от диапазона измерений) погрешности, %, в

зависимости от диаметра циферблата:

- 40

±2,5

- 50

-

-

-

-

±2,5

- 63

±1,5

±1,5

±1,5

-

-

- 100

±1,0

±1,0

±1,0

-

-

- 115

-

-

-

±0,5

-

- 160

±1,0

-

-

±0,5

-

Вариация показаний, %, от диапазона измерений

1,0; 1,5

1,0; 1,5

1,0; 1,5

0,5

2,5

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С

±0,4

Примечания:

  • 1) Приведены максимально возможные значения. Конкретные значения приведены в паспорте манометра, посредством указания нижнего и верхнего пределов измерений;

  • 2) По требованию заказчика датчики могут быть изготовлены в других единицах измерения, допущенных к применению в РФ

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Модель В

Модель C

Модель S

Модель P

Модель M

Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С,

в зависимости от

наполнения:

- без наполнения

от -40 до +60

от -40 до

от -40 до

+60

+60

- с глицериновым

от -20 до +60;

от -20 до

от -40 до

наполнением

от -34 до +60

+60

+60

- с силиконовым

от -40 до +60

от -40 до

от -40 до

наполнением

+60

+60

Нормальные условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление,

от 21 до 25

кПа

от 84 до 106,7

- относительная влажность

окружающего воздуха, %

от 30 до 80

Габаритные размеры, мм,

63x63x91;

63x62x90;

63x68x91;

115x126x

40x58x64;

не более,

100х88х

100х89х

100x98x

x166;

50x59x77

диаметр*ширинахвысота

x142;

x143

x138

160x123x

160х83х

x203

х198

Масса, кг, не более

2,0

2,5

1,0

Знак утверждения типа

наносится типографским способом на титульный лист паспорта манометра и/или на циферблат манометра.

Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Манометр

PGI-ХХ Х-ХХ.Х-Х Х ХХ

1 шт.

Паспорт

PGI-ХХ Х-ХХ.Х-Х Х ХХ- ПС

1 шт.

Сведения о методиках (методах) измерений

Приведены в разделе 1 руководства по эксплуатации.

Нормативные и технические документы

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Техническая документация фирмы «WIKA Alexander Wiegand SE & Co.KG».

Изготовитель

«WIKA Alexander Wiegand SE & Co.KG», Германия

Адрес: Alexander-Wiegand-Str. 30, 63911 Klingenberg, Germany

Завод-изготовитель

«WIKA Polska spolka z ograniczon^ odpowiedzialnosci^ SGF sp.k.», Польша Адрес: ul. Kawka 6, 87-800 Wloclawek/Polska

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84075-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-100

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-100 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-100.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но

мер ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электроэнергии

Метрологические характеристики

ИК

ТТ

ТН

Счетчик

УССВ

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

ВРУ-0,4 кВ №1

ТК-100 Лента,

Ввод 1 0,4 кВ

ТШП-0,66

Кл.т. 0,5S 1200/5

Рег. № 47957-11

Фазы: А; В; С

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 50460-18

Активная

Реактивная

1,0

2,1

3,3

5,6

2

ВРУ-0,4 кВ №1

ТК-100 Лента,

Ввод 2 0,4 кВ

ТШП-0,66

Кл.т. 0,5S 1200/5

Рег. № 47957-11

Фазы: А; В; С

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 50460-18

УССВ-2 Рег. № 54074-13

HP Pro

Liant DL160

Gen10

Активная

Реактивная

1,0

2,1

3,3

5,6

3

ВРУ-0,4 кВ №2

ТК-100 Лента,

Ввод 3 0,4 кВ

ТШП-0,66

Кл.т. 0,5S

1000/5

Рег. № 47957-11

Фазы: А; В; С

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 50460-18

Активная

Реактивная

1,0

2,1

3,3

5,6

4

ВРУ-0,4 кВ №2

ТК-100 Лента,

Ввод 4 0,4 кВ

ТШП-0,66

Кл.т. 0,5S

1000/5

Рег. № 47957-11 Фазы: А; В; С

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 50460-18

Активная

Реактивная

1,0

2,1

3,3

5,6

Пределы допускаемой абсолютной погрешности часов компонентов АИИС шкалы времени UTC(SU)

КУЭ в рабочих условиях относительно

±5 с

Примечания:

  • 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3.   Погрешность в рабочих условиях указана для тока 2 % от 1ном, cos9 = 0,8инд.

  • 4.   Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

4

Нормальные условия:

от 95 до 105

параметры сети:

от 1 до 120

напряжение, % от ином

0,9

ток, % от 1ном

от 49,8 до

коэффициент мощности cosф

50,2

частота, Гц

от +15 до

температура окружающей среды, °С

+25

Условия эксплуатации:

параметры сети:

от 90 до 110

напряжение, % от ином

от 1 до 120

ток, % от 1ном

от 0,5 до 1,0

коэффициент мощности cosф

от 49,6 до

частота, Гц

50,4

температура окружающей среды в месте расположения ТТ, °С

от -40 до +40

температура окружающей среды в месте расположения счетчиков,

от 0 до +35

°С

от +15 до

температура окружающей среды в месте расположения сервера, °С

+25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для УССВ:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

при отключении питания, лет, не менее

30

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

  • -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование:

счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока шинные

ТШП-0,66

12

Счетчики электрической энергии многофункциональные

ПСЧ-4ТМ.05МК

4

Устройство синхронизации системного времени

УССВ-2

1

Сервер

HP ProLiant DL160 Gen 10

1

Паспорт-формуляр

ЛНТА.411711.002.ПФ.017

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-100», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-100

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Лента» (ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail . com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2854

Лист № 1 Регистрационный № 84076-21 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» (АО «Куйбышевский НПЗ»), 2 очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» (АО «Куйбышевский НПЗ»), 2 очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, передача информации на АРМ энергоснабжающей организации.

От АРМ энергоснабжающей организации информация направляется в программноаппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже одного раза в сутки, корректировка часов сервера производится независимо от величины расхождения часов сервера с УСВ.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи (не реже 1 раз в сутки), корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера на величину более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» (АО «Куйбышевский НПЗ»), 2 очередь.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 15.07

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но

мер

ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электро-энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСВ

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

2

3

4

5

6

7

8

9

10

1

ПС 35 кВ ГПП-1 КНПЗ,

РУ-6 кВ, 1 СШ 6 кВ, яч. 1

ТОЛ-СЭЩ-10

Кл.т 0,5 1500/5 Рег. № 32139-06 Фазы: А; В; С

ЗНОЛ-СЭЩ-6

Кл.т 0,5 6000/^3/100/^3 Рег. № 35956-07 Фазы: А; В; С

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0

Рег. № 64450-16

УСВ-2 Рег. № 82570-21

HP Proliant DL360 Gen9

Активная

Реактивная

1,3

2,5

3,2

5,5

2

ПС 35 кВ ГПП-1 КНПЗ,

РУ-6 кВ, 2 СШ 6 кВ, яч. 17

ТОЛ-СЭЩ-10

Кл.т 0,5 1500/5 Рег. № 32139-06 Фазы: А; В; С

ЗНОЛ-СЭЩ-6 Кл.т 0,5 6000/^3/100/^3 Рег. № 35956-07 Фазы: А; В; С

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,2

5,5

3

ПС 35 кВ ГПП-

1 КНПЗ, РУ-6 кВ, 2 СШ

6 кВ, яч. 24, КЛ-

6 кВ ф. 2

ТОЛ-СЭЩ-10

Кл.т 0,5 300/5 Рег. № 32139-06 Фазы: А; В; С

ЗНОЛ-СЭЩ-6

Кл.т 0,5 6000/^3/100/^3 Рег.№ 35956-07 Фазы: А; В; С

ПСЧ-4ТМ.05МК.00 Кл.т 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,2

5,5

4

ПС 35 кВ ГПП-

1 КНПЗ, РУ-6 кВ, 3 СШ 6 кВ, яч. 37, КЛ-

6 кВ ф. 5

ТОЛ-СЭЩ-10

Кл.т 0,5 300/5 Рег. № 32139-06 Фазы: А; В; С

ЗНОЛ-СЭЩ-6

Кл.т 0,5 6000/^3/100/^3 Рег. № 35956-07 Фазы: А; В; С

ПСЧ-4ТМ.05МК.00 Кл.т 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,2

5,5

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

5

ПС 110 кВ

ГПП-2 КНПЗ, РУ-6 кВ, 1 СШ 6 кВ, яч. ввод №

1 Т-1

ТЛШ-10

Кл.т 0,5S 1500/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5

6000/100

Рег. № 18178-99

Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0 Рег. № 64450-16

УСВ-2

Рег. № 82570-21

HP Proliant

DL360 Gen9

Активная

Реактивная

1,3

2,5

3,3

5,6

6

ПС 110 кВ ГПП-2 КНПЗ, РУ-6 кВ, 2 СШ 6 кВ, яч. ввод №

2 Т-2

ТЛШ-10

Кл.т 0,5S 1500/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5

6000/100

Рег. № 18178-99

Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,3

5,6

7

ПС 110 кВ ГПП-2 КНПЗ, РУ-6 кВ, 3 СШ 6 кВ, яч. ввод №

3 Т-1

ТЛШ-10

Кл.т 0,5S 1500/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5

6000/100

Рег. № 18178-99

Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,3

5,6

8

ПС 110 кВ ГПП-2 КНПЗ, РУ-6 кВ, 4 СШ 6 кВ, яч. ввод №

4 Т-2

ТЛШ-10У3

Кл.т 0,5S 1500/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5

6000/100

Рег. № 18178-99

Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,3

5,6

9

ПС 110 кВ ГПП-3 КНПЗ, РУ-6 кВ, 1 СШ 6 кВ, яч. ввод №

1 Т-1

ТЛШ-10У3

Кл.т 0,5S 2000/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5

6000/100

Рег. № 18178-99

Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,3

5,6

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

10

ПС 110 кВ

ГПП-3 КНПЗ, РУ-6 кВ, 2 СШ 6 кВ, яч. ввод №

2 Т-2

ТЛШ-10

Кл.т 0,5S 2000/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5 6000/100

Рег. № 18178-99 Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,3

5,6

11

ПС 110 кВ

ГПП-3 КНПЗ, РУ-6 кВ, 3 СШ 6 кВ, яч. ввод №

3 Т-1

ТЛШ-10

Кл.т 0,5S 2000/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5 6000/100

Рег. № 18178-99 Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

1,3

2,5

3,3

5,6

12

ПС 110 кВ ГПП-3 КНПЗ, РУ-6 кВ, 4 СШ 6 кВ, яч. ввод №

4 Т-2

ТЛШ-10

Кл.т 0,5S 2000/5

Рег. № 11077-07 Фазы: А; В; С

НАМИТ-10-2

Кл.т 0,5 6000/100

Рег. № 18178-99 Фазы: АВС

ПСЧ-

4ТМ.05МК.00

Кл.т 0,5S/1,0

Рег. № 64450-16

УСВ-2

Рег. № 82570-21

Активная

Реактивная

1,3

2,5

3,3

5,6

13

ТП-39 6 кВ,

РУ-0,4 кВ, 1

СШ 0,4 кВ, КЛ-0,4 кВ в сторону РУ-0,4 кВ СВГК

ТТЭ-А

Кл.т 0,5S 10/5

Рег. № 67761-17 Фазы: А; В; С

-

ПСЧ-

4ТМ.05МК.04

Кл.т 0,5S/1,0

Рег. № 64450-16

HP Proliant

DL360 Gen9

Активная

Реактивная

1,0

2,1

3,2

5,5

14

ТП-58 6 кВ, РУ-0,4 кВ Реагентное хозяйство, 1 СШ 0,4 кВ, КЛ-0,4 кВ в сторону РУ-0,4 кВ Швейник

ТТН-Ш

Кл.т 0,5S 75/5

Рег. № 58465-14 Фазы: А; В; С

-

ПСЧ-

4ТМ.05МК.04

Кл.т 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

1,0

2,1

3,2

5,5

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

15

ПС 110 кВ

ГПП-3 (новая) КНПЗ, РУ-110 кВ, КЛ-

110кВ Утес-2

ТОГФ-110

Кл.т. 0,2S 400/5

Рег. № 44640-11

Фазы: А; В; С

ЗНОГ-110

Кл.т. 0,2 110000/^3/100/^3

Рег. № 23894-12

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

0,6

1,1

  • 1.4

  • 2.4

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

16

ПС 110 кВ

ГПП-3 (новая) КНПЗ,

РУ-110 кВ, КЛ-110кВ Утес-1

ТОГФ-110

Кл.т. 0,2S 400/5

Рег. № 44640-11 Фазы: А; В; С

ЗНОГ-110

Кл.т. 0,2 110000/^3/100/^3 Рег. № 23894-12 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т 0,2S/0,5 Рег. № 36697-17

УСВ-2

Рег. № 82570-21

HP Proliant

DL360 Gen9

Активная

Реактивная

0,6

1,1

  • 1.4

  • 2.4

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

  • 1.   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2.   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3.   Погрешность в рабочих условиях для ИК №№ 5-16 указана для тока 2 % от 1ном, для остальных ИК указана для тока 5 % от 1ном; cos9 = 0,8инд.

  • 4.   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

16

Нормальные условия: параметры сети:

напряжение, % от ином

от 95 до 105

ток, % от 1ном

для ИК №№ 5-16

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

параметры сети:

напряжение, % от ином

от 90 до 110

ток, % от 1ном

для ИК №№ 5-16

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ, ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от +10 до +30

температура окружающей среды в месте расположения сервера, °С

от +20 до +25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа ПСЧ-4ТМ.05МК:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для счетчиков типа СЭТ-4ТМ.03М:

среднее время наработки на отказ, ч, не менее

220000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

35000

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

113

при отключении питания, лет, не менее

40

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

  • -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформаторы тока

ТОЛ-СЭЩ-10

12

Трансформаторы тока

ТЛШ-10

24

Трансформаторы тока измерительные

ТТЭ-А

3

Трансформаторы тока

ТТН-Ш

3

Трансформаторы тока

ТОГФ-110

6

Трансформаторы напряжения

ЗНОЛ-СЭЩ-6

9

Трансформаторы напряжения

НАМИТ-10-2

8

Продолжение таблицы 4

1

2

3

Трансформаторы напряжения

ЗНОГ-110

6

Счетчики электрической энергии многофункциональные

ПСЧ-4ТМ.05МК

14

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

2

Устройства синхронизации времени

УСВ-2

1

Сервер

HP Proliant DL360 Gen9

1

Формуляр

72122884.4252103.17-

1

0546.ФО

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «РН-Энерго» (АО «Куйбышевский НПЗ»), 2 очередь», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» (АО «Куйбышевский НПЗ»), 2 очередь

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Изготовитель

Общество с ограниченной ответственностью «РН-Энерго» (ООО «РН-Энерго»)

ИНН 7706525041

Адрес: 143401, Московская обл., г. Красногорск, ул. Международная, д. 14, секция 5-001 Телефон: (495) 777-47-42

Факс: (499) 576-65-96

Web-сайт: www.rn-energo.ru

E-mail: rn-energo@rn-energo.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. №2854

Лист № 1 Регистрационный № 84077-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Бобровский сырзавод» 2 очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Бобровский сырзавод» 2 очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й    уровень - информационно-вычислительный комплекс (ИВК)

ООО «Бобровский сырзавод» 2 очередь, включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации системного времени УССВ-2 (УССВ) и программное обеспечение (ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УССВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС). УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится 1 раз в сутки при расхождении часов сервера БД и времени приемника более чем на ±2 с. Часы счетчиков синхронизируются от сервера БД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПО «АльфаЦЕНТР» Библиотека ac metrology.dll

Номер версии (идентификационный номер)

ПО

не ниже 12.01

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм    вычисления    цифрового

идентификатора ПО

MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование

ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УССВ/

Сервер

Основная погрешность, %

Погрешность в рабочих условиях, %

1

РП-10 кВ, РУ-10

кВ Ввод 1

ТОЛ-СВЭЛ

Кл. т. 0,5S

Ктт 300/5

Рег. № 70106-17

ЗНОЛП-СВЭЛ

Кл. т. 0,5

Ктн 10000/^3:100/^3

Рег. № 67628-17

Меркурий 234

ARTM-00 PB.G

Кл. т. 0,5S/1,0

Рег. № 48266-11

УССВ-2 Рег. № 54074-13

/HP DL160

Gen8

активная

реактивная

±1,2

±2,8

±3,4

±5,8

2

РП-10 кВ, РУ-10

кВ Ввод 2

ТОЛ-СВЭЛ

Кл. т. 0,5S

Ктт 300/5

Рег. № 70106-17

ЗНОЛП-СВЭЛ Кл. т. 0,5

Ктн 10000/\3:100/\3

Рег. № 67628-17

Меркурий 234

ARTM-00 PB.G

Кл. т. 0,5S/1,0

Рег. № 48266-11

активная

реактивная

±1,2

±2,8

±3,4

±5,8

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,02^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 2 от 0 до плюс 40 °C.

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 5 Допускается замена УССВ на аналогичные утвержденных типов.

  • 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Лист № 4 Всего листов 6 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

2

Нормальные условия: параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2 до 120

- коэффициент мощности

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды для ТТ и ТН, оС

от -60 до +55

- температура окружающей среды в месте расположения счетчиков, оС

от -45 до +70

- температура окружающей среды в месте расположения сервера, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее: для электросчетчика Меркурий 234 ARTM-00 PB.G

220000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сутки, не менее

114

- при отключении питания, лет, не менее

45

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Т ип/Обозначение

Количество, шт./Экз.

Трансформатор тока

ТОЛ-СВЭЛ

6

Трансформатор напряжения

ЗНОЛП-СВЭЛ

6

Счётчик электрической энергии многофункциональный

Меркурий 234 ARТM-00 PB.G

2

Устройство синхронизации системного времени

УССВ-2

1

Программное обеспечение

«АльфаЦЕНТР»

1

Методика поверки

МП 064-2021

1

Паспорт-Формуляр

РЭ.030.0064.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Бобровский сырзавод» 2 очередь, аттестованном ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Закрытое акционерное общество «РеконЭнерго»

(ЗАО «РеконЭнерго»)

ИНН 3666089896

Адрес: 394018, г. Воронеж, ул. Дзержинского, д. 12А

Телефон: +7 (473) 222-73-78, +7 (473) 222-73-79

Факс: +7 (473) 222-73-78, +7 (473) 222-73-79

E-mail: office@rekonenergo.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Аттестат аккредитации ООО «Спецэнергопроект» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312429 от 30.01.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. №2854

Лист № 1 Регистрационный № 84078-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов № 1255

Назначение средства измерений

Система измерений количества и показателей качества нефтепродуктов № 1255 (далее - СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.

Описание средства измерений

Принцип действия СИКН основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих от счетчиков-расходомеров массовых (далее - СРМ), преобразователей давления, температуры и плотности.

СИКН состоит из:

  • - блока измерительных линий (далее - БИЛ), состоящего из трех рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ;

  • - блока измерений показателей качества (далее - БИК);

  • - блока трубопоршневой поверочной установки (далее - ТПУ);

  • - СОИ.

Средства измерений (далее - СИ), входящие в состав СИКН:

  • - расходомеры-счетчики массовые OPTIMASS x400 модификации OPTIMASS 2400C (регистрационный номер в ФИФОЕИ 53804-13);

  • - датчики давления Метран-150 модели 150TG (регистрационный номер в ФИФОЕИ 32854-13);

  • - термопреобразователи сопротивления серии TR модификации TR12-B в комплекте с вторичным преобразователем T32.1S (регистрационный номер в ФИФОЕИ 71870-18);

  • - преобразователь плотности и расхода CDM (регистрационный номер в ФИФОЕИ 63515-16);

  • - преобразователь давления измерительный АИР-20/М2 модификации АИР-20/М2-Н (регистрационный номер в ФИФОЕИ 63044-16);

  • - датчик температуры Rosemount 644 (регистрационный номер в ФИФОЕИ 63889-16);

  • - расходомер-счетчик ультразвуковой OPTISONIC 3400 исполнения 3400 C (регистрационный номер в ФИФОЕИ 57762-14);

  • - установка поверочная трубопоршневая двунаправленная OGSB (регистрационный номер в ФИФОЕИ 62207-15);

  • - датчик температуры Rosemount 3144Р (регистрационный номер в ФИФОЕИ 63889-16);

  • - комплекс измерительно-вычислительный ТН-01 модификации 01 (регистрационный номер в ФИФОЕИ 67527-17) (далее - ИВК);

  • - контроллер программируемый логический REGUL R500 (регистрационный номер в ФИФОЕИ 63776-16).

Автоматизированное рабочее место оператора (далее - АРМ) входит в состав СОИ.

СИКН выполняет следующие основные функции:

  • - измерение в автоматическом режиме массового расхода и массы нефтепродуктов;

  • - измерение в автоматическом режиме температуры, давления и плотности нефтепродуктов;

  • - контроль метрологических характеристик и поверка СРМ на месте эксплуатации;

  • - регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефтепродуктов;

  • - формирование и хранение журнала событий;

  • - защиту системной информации от несанкционированного доступа.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКН, в соответствии с МИ 3002-2006 «Рекомендация. Государственная система обеспечения единства измерений. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Пломбирование СИКН не предусмотрено.

Заводской номер СИКН нанесен на маркировочную табличку, установленную на площадке СИКН и типографским способом в инструкции по эксплуатации СИКН.

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter. app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО (CRC32)

d1d130e5

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО (CRC32)

6ae1b72f

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО (CRC32)

1994df0b

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО (CRC32)

6aa13875

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.1.11

Цифровой идентификатор ПО (CRC32)

4bc442dc

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО (CRC32)

58049d20

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.1.3

Цифровой идентификатор ПО (CRC32)

29c26fcf

Идентификационное наименование ПО

MI3266

Номер версии (идентификационный номер) ПО

1.6.1.6

Цифровой идентификатор ПО (CRC32)

4c134dd0

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.1.5

Цифровой идентификатор ПО (CRC32)

5e6ec20d

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.1.4

Цифровой идентификатор ПО (CRC32)

86ffE286

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО (CRC32)

f3578252

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.1.12

Цифровой идентификатор ПО (CRC32)

e2edee82

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО (CRC32)

5b181d66

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО (CRC32)

62b3744e

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО (CRC32)

c5136609

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО (CRC32)

c25888d2

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО (CRC32)

4ecfdc10

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО (CRC32)

82dd84f8

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО (CRC32)

c14a276b

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО (CRC32)

8da9f5c4

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО (CRC32)

41986ac5

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО (CRC32)

adde66ed

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО (CRC32)

2a3adf03

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО (CRC32)

c73ae7b9

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО (CRC32)

df6e758c

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО (CRC32)

37cc413a

Примечание - допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода нефтепродуктов, т/ч

от 240 до 860*

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25 (±0,2**)

* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений.

** При измерении массы нефтепродуктов только контрольно-резервной ИЛ.

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

Дизельное топливо по ГОСТ 32511

Температура измеряемой среды, °С

от -5 до 40

Давление измеряемой среды, МПа

от 0,4 до 4,7

Физико-химические свойства измеряемой среды:

- плотность в рабочем диапазоне температур, кг/м3

от 800 до 860

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

220'22 / 380^18

50±1

Условия эксплуатации СИКН:

а) температура окружающей среды, °С:

  • - в месте установки БИЛ

  • - в месте установки БИК, СОИ

б) относительная влажность в месте установки СОИ, %

в) атмосферное давление, кПа

от -40 до +45

от +10 до +35 от 30 до 80 от 84,0 до 106,7

Режим работы

непрерывный

Средний срок службы, лет, не менее

25

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефтепродуктов № 1255, заводской № 1255

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

«Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1255 ЛПДС «Стальной Конь» Брянского РУ АО «Транснефть - Дружба», свидетельство об аттестации методики измерений № 234-RA.RU.312546-2021 от 03.08.2021.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология») ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2 Телефон (факс): (495) 950-87-00, (495) 950-85-97

W eb-сайт: https ://metrology.transneft. ru

E-mail: cmo @cmo. transneft. ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «14» декабря 2021 г. №2854

Лист № 1 Регистрационный № 84079-21 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические «A FLOW»

Назначение средства измерений

Термометры манометрические «A FLOW» (далее - термометры) предназначены для измерений температуры жидких и газообразных сред, а также температуры сыпучих и твердых тел, не агрессивных к материалу термобаллона.

Описание средства измерений

Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества - жидкости или инертного газа, находящихся в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (циферблата) через передаточный механизм.

Термометры относятся к показывающим стрелочным приборам погружного типа. Термометры конструктивно состоят из корпуса, в котором размещены: циферблат, закрытый защитным экраном, кинематический механизм со стрелкой и манометрическая термосистема с термочувствительным элементом, помещенным в защитную трубку (термобаллон). Корпус термометра и термобаллон изготавливаются из нержавеющей стали.

Термометры манометрические «A FLOW» изготавливаются следующих моделей: T-MAA, T-MBA, T-MAB, T-MBB, T-MCA, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Модели T-MAB, T-MBB, T-MCA имеют исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами).

Термометры моделей T-MAA, T-MAB могут изготавливаться с радиальным или шарнирным (наклонно-поворотным) присоединением термобаллона.

Термометры моделей T-MBA, T-MBB, T-MCA изготавливаются с гибким капиллярным присоединением термобаллона.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

Варианты исполнений термометров приведены в таблицах 1, 2.

Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 1.

Таблица 1 - Обозначение исполнений термометров манометрических «A FLOW» моделей

T-MAA, T-MAB

Термометр манометрический «A FLOW» T-__-__-__-__-__-__-__-__- (__)-__-__-__

1 2 3 4 5 6 7  8  9

10 11 12 13

1. Модель термометра

MAA

Модель MAA

MAB

Модель MAB

2. Материал корпуса

1

SS304

2

SS316

3. Тип подсоединения

6N

NPT /"

8N

NPT Ц"

4N

NPT %"

6G

G /"

8G

G Ц"

4G

G %"

20M

M20x1,5

0

Опция

4. Диаметр корпуса

100

100 мм

150

150 мм

5. Вид подсоединения

A

Подсоединение снизу

Q

Подсоединение шарнирное (наклонно-поворотное)

6. Диаметр термобаллона, мм

1

6

2

8

3

10

4

12

7. Конфигурация

A

Фиксированная резьба

B

Вращающаяся резьба

C

Скользящая резьба

D

Внутренняя резьба

E

Без резьбы

0

Опция

8. Длина монтажной части термобаллона, мм

9. Заполнение термобаллона

G

Газ

L

Жидкость

10. Диапазон измерений температуры, °С

11. Материал защитного экрана

G

Стекло

SG

Безопасное стекло

А

Акрил (только для модели T -MAB)

12. Гидрозаполнение

GW

Заполнение глицерином

GS

Заполнение силиконом

0

Без гидрозаполнения

13. Количество точек настройки / Количество электроконтактов

-

Отсутствие электроконтактов

M1

Один контакт, замыкающий при достижении значения настройки

M2

Один контакт, размыкающий при достижении значения настройки

M11

Два контакта, замыкающие при достижении значения настройки

M12

Два контакта. Левый замыкающий. Правый размыкающий.

M21

Два контакта. Левый размыкающий. Правый замыкающий.

M22

Два контакта, размыкающие при достижении значения настройки.

M3

Один контакт, замыкающий клеммы 1 и 3 и размыкающий клеммы 2 и 3 при достижении значения настройки.

Таблица 2 - Обозначение исполнений термометров манометрических «A FLOW» моделей

T-MBA, T-MBB, T-MCA

Термометр манометрический «A FLOW» T-  -  -  -    .....х-(  )-  -  -

1 2 3 4 5 6 7  8  9 10 11 12 13 14 15

1. Модель термометра

MAA

Модель MBA

MAB

Модель MBB

MCA

Модель MCA

2. Материал корпуса

1

SS304

2

SS316

3. Тип подсоединения

6N

NPT /"

8N

NPT Ц"

4N

NPT %"

6G

G /"

8G

G Ц"

4G

G %"

20M

M20x1,5

0

Опция

4. Диаметр корпуса

100

100 мм

150

150 мм

5. Вид подсоединения

A

Подсоединение снизу

B

Подсоединение сзади

6. Диаметр термобаллона, мм

1

6

2

8

3

10

4

12

7. Конфигурация

A

Фиксированная резьба

B

Вращающаяся резьба

C

Скользящая резьба

D

Внутренняя резьба

E

Без резьбы

0

Опция

8. Длина монтажной части термобаллона, мм

9. Заполнение термобаллона

G

Газ

L

Жидкость

10. Материал капиллярной трубки, мм

1

SS304

2

SS316

3

SS304 с ПВХ покрытием

4

SS316 с ПВХ покрытием

11. Длина капиллярной трубки, мм

12. Диапазон измерений температуры, °С

13. Материал защитного экрана

G

Стекло

SG

Безопасное стекло

А

Акрил (только для модели T -MAB)

14. Гидрозаполнение

GW

Заполнение глицерином

GS

Заполнение силиконом

0

Без гидрозаполнения

15. Количество точек настройки / Количество электроконтактов

-

Отсутствие электроконтактов

M1

Один контакт, замыкающий при достижении значения настройки

M2

Один контакт, размыкающий при достижении значения настройки

M11

Два контакта, замыкающие при достижении значения настройки

M12

Два контакта. Левый замыкающий. Правый размыкающий.

M21

Два контакта. Левый размыкающий. Правый замыкающий.

M22

Два контакта, размыкающие при достижении значения настройки.

M3

Один контакт, замыкающий клеммы 1 и 3 и размыкающий клеммы 2 и 3 при достижении значения настройки.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Место нанесения заводского номера

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Д/low

T-MAA

Место нанесения заводского номера

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

T-MBA

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

T-MAB

Место нанесения заводского номера

Место нанесения заводского номера

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

T-MCA

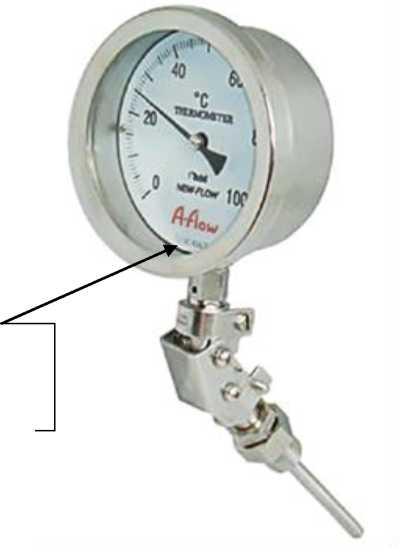

Рисунок 1 - Общий вид термометров манометрических «A FLOW» с указанием места нанесения заводского номера

T-MBB

Заводской номер термометра наносится на шкалу термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на термометры.

Пломбирование термометров не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики термометров

Наименование характеристики

T-MAA, T-MBA

T-MAB, T-MBB, T-MCA

T-MAA, T-MBA

T-MAB, T-MBB, T-MCA

Цена деления шкалы, °С

Пределы допускаемой абсолютной погрешности измерений (Д), °С

Пределы допускаемой абсолютной погрешности срабатывания СУ (ДСУ)(3), °С

Диапазон измерений температуры(1),

°С

Диапазон измерений температуры(1),

°С

Диапазон измерений температуры(2),

°С

Диапазон измерений температуры(2),

°С

от -200(4) до +50

-

5

±5

±10

от -200(4) до +100

-

5

±5

±10

от -200(4) до +150

-

5

±5

±10

от -200(4) до +200

от -200(4) до +200

5

±5

±10

от -100 до +100

-

2

±2

±4

от -100 до +150

-

5

±5

±10

от -100 до +200

-

5

±5

±10

-

от -100 до +300

5

±5

±10

от -70 до +50

-

-

2

±2

±4

от -50 до +50

-

-

1

±1

±2

-

-

от -50 до +300

-

5

±5

±10

-

-

от -50 до +400

от -50 до +400

5

±5

±10

-

-

от -50 до +500

от -50 до +500

10

±10

±20

-

-

от -50 до +600

от -50 до +600

10

±10

±20

от -30 до +50

от -30 до +50

1

±1

±2

от -30 до +100

от -30 до +100

2

±2

±4

от -10 до +50

от -10 до +50

1

±1

±2

от -10 до +100

от -10 до +100

2

±2

±4

от -10 до +50

от -10 до +50

1

±1

±2

от -10 до +100

от -10 до +100

2

±2

±4

от 0 до +50

от 0 до +50

1

±1

±2

-

от 0 до +60

1

±1

±2

Наименование характеристики

T-MAA, T-MBA

T-MAB, T-MBB, T-MCA

T-MAA, T-MBA

T-MAB, T-MBB, T-MCA

Цена деления шкалы,

°С

Пределы допускаемой абсолютной погрешности измерений (Д), °С

Пределы допускаемой абсолютной погрешности срабатывания СУ (ДСУ)(3), °С

Диапазон измерений температуры(1),

°С

Диапазон измерений температуры(1),

°С

Диапазон измерений температуры(2),

°С

Диапазон измерений температуры(2),

°С

от 0 до +80

от 0 до +80

1

±1

±2

от 0 до +100

от 0 до +100

1

±1

±2

от 0 до +120

от 0 до +120

2

±2

±4

от 0 до +150

от 0 до +150

2

±2

±4

от 0 до +200

от 0 до +200

2

±2

±4

от 0 до +250

от 0 до +250

5

±5

±10

от 0 до +300

от 0 до +300

5

±5

±10

от 0 до +400

от 0 до +400

от 0 до +400

от 0 до +400

5

±5

±10

-

-

от 0 до +500

от 0 до +500

10

±10

±20

-

-

от 0 до +600

от 0 до +600

10

±10

±20

Примечания:

  • (1) - для термометров, заполненных жидкостью.

  • (2) - для термометров, заполненных инертным газом.

  • (3) - СУ - сигнализирующее устройство.

  • (4) - погрешность измерений термометра нормируется в диапазоне измерений от -180 °С.

  • (5) - вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

  • (6) - для моделей термометров T-MAA, T-MAB погрешность показаний, приведенная в таблице, является основной погрешностью и нормируется в диапазоне температур окружающей среды от +15 до +25 °С включ. (нормальные условия). Пределы дополнительной допускаемой приведенной погрешности показаний в диапазоне температур от -50 до +15 °С не включ. и св. +25 до +60 °С составляют ±0,4 % от диапазона измерений на каждые 10 °С отклонения температуры от нормальных условий.

  • (7) - для моделей термометров T-MBA, T-MBB, T-MCA погрешность показаний, приведенная в таблице, является основной погрешностью и нормируется в диапазоне температур окружающей среды от +15 до +25 °С включ. (нормальные условия). Пределы дополнительной допускаемой приведенной погрешности показаний в диапазоне температур от -50 до +15 °С не включ. и св. +25 до +60 °С составляют ±0,4 % от диапазона измерений на каждые 10 °С отклонения температуры от нормальных условий и 0,01 % от диапазона измерений на каждый метр дистанционного капилляра.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Показатель тепловой инерции, с, не более

55

Диаметр корпуса(1), мм

100;150

Диаметр термобаллона(1), мм

6; 8; 10; 12

Длина термобаллона(1), мм

от 18 до 1000

Длина гибкого капилляра (для моделей M-MAB, T-MBB,

T-MCA)(1), м, не более:

- для термометров, заполненных жидкостью

10

- для термометров, заполненных инертным газом

50

Масса, кг, не более

2

Напряжение внешних коммутируемых цепей (для моделей

M-MAB, T-MBB, T-MCA), не более:

- для цепей переменного тока с частотой (50±1) Гц, В

250

- для цепей постоянного тока, В

28

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -50 до +60

- относительная влажность воздуха, %

до 98

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч

100000

Примечание:

(1) - Конкретные значения приведены в паспорте на термометры.

Знак утверждения типа

наносится на шкалу термометра и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термометр (исполнение в соответствии с заказом)

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

РЭ 26.51.51-009-74081055-2020

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 руководства по эксплуатации на термометр.

Нормативные и технические документы, устанавливающие требования к термометрам манометрическим «A FLOW»

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 26.51.51-009-60416209-2021 Термометры манометрические «A FLOW». Технические условия.

Изготовители

Компания «A FLOW TAIWAN», Тайвань

Адрес: No. 298, Xinya Road, Qianzhen District, Kaohsiung City, Taiwan

Телефон (факс): +33 (0) 3 88 23 70 93

E-mail: info@a-flow.com

Web-сайт: www.a-flow.com

Общество с ограниченной ответственностью «Мониторинг Вентиль и Фитинг» (ООО «МВиФ»)

Адрес: 107023, Российская Федерация, г. Москва, ул. Большая Семёновская, дом 49, помещение I, этаж 5, комната 25

ИНН 7714561565

Тел.: +7 (495) 125-15-84

E-mail: mail@mvif.ru

Web-сайт: www.mvif.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. №2854

Лист № 1 Регистрационный № 84080-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока NGA100

Назначение средства измерений

Источники питания постоянного тока NGA100 предназначены для воспроизведения напряжения и силы постоянного тока.

Описание средства измерений

Принцип действия источников питания постоянного тока NGA100 основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования.

Конструктивно источники питания постоянного тока NGA100 выполнены в виде настольного лабораторного прибора. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также по интерфейсам дистанционного управления USB, LAN.

К данному типу источников питания постоянного тока NGA100 относятся следующие модификации: NGA101, NGA102, NGA141, NGA142. Модификации отличаются количеством выходных каналов и диапазонами установки напряжения и тока.

Знак поверки может наноситься на заднюю панель источников питания постоянного тока NGA100.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.

Для предотвращения несанкционированного доступа источники питания постоянного тока NGA100 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

Общий вид источников питания постоянного тока NGA100, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа, место нанесения серийного номера и указания модификации представлены на рисунке 2.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Выходные каналы источников питания постоянного тока NGA100: для модификации NGA101, NGA141 один канал, для модификации NGA102, NGA142 два канала

Место нанесения знака утверждения типа

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений

Место пломбировки

Место нанесения серийного номера и указания модификации

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и указания модификации

Программное обеспечение

Программное обеспечение «FW NGA» предназначено для управления режимами работы источников питания постоянного тока NGA100. Программное обеспечение «FW NGA» предназначено только для работы с источниками питания постоянного тока NGA100 и не может быть использовано отдельно от измерительно-вычислительной платформы этих источников.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания постоянного тока NGA100 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW NGA

Номер версии (идентификационный номер) ПО

не ниже 2.006

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Количество выходных каналов*

NGA101, NGA141

NGA102, NGA142

1

2

Диапазон установки напряжения постоянного тока, В

NGA101, NGA102

NGA141, NGA142

от 0 до 35

от 0 до 100

Диапазон установки силы постоянного тока, А

NGA101, NGA102

NGA141, NGA142

от 0 до 6

от 0 до 2

Пределы допускаемой абсолютной погрешности установки выходного напряжения ивых постоянного тока, В

NGA101, NGA102

NGA141, NGA142

±(0,0005^ивых+0,005)

±(0,0005^ивых+0,02)

Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору выходного напряжения ивых постоянного тока, В

NGA101, NGA102

NGA141, NGA142

±(0,0002/ивых+0,005)

±(0,0002 •ивых+0,01)

Продолжение таблицы 2

Наименование характеристики

Значение

Уровень пульсаций выходного напряжения постоянного тока, мВСКЗ, не более (в полосе частот от 20 Гц до 5 МГц)

NGA101, NGA102

NGA141, NGA142

0,5

1,5

Нестабильность выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 % на канале, В NGA101, NGA102

NGA141, NGA142

±(0,0001-ивых+0,005)

±(0,0001-ивых+0,01)

Пределы допускаемой абсолютной погрешности установки силы постоянного тока 1вых, А

±(0,00054вых+О,ООО5)

Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору силы постоянного тока, А, в зависимости от значения силы тока

свыше 200 мА

±(0,00034вых+0,0005)

до 200 мА включ.

NGA101, NGA102

NGA141, NGA142

±(0,00154вых+0,00004)

±(0,0015-1вых+0,000025)

Нестабильность силы постоянного тока при изменении напряжения на нагрузке от 10 % до 90 %, А

±(0,0001-1вых+0,005)

* Примечание: Все нормируемые метрологические характеристики идентичны для первого и второго канала для модификаций NGA102, NGA142

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальная максимальная выходная мощность на канале, Вт

40

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха при температуре 40 °С, %, не более

от +20 до +30

85

Условия хранения и транспортирования:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха при температуре 40 °С, %, не более

от -20 до +70

95

Параметры электрического питания:

  • - напряжение переменного тока, в

  • - частота переменного тока, Г ц

от 207 до 253

от 50 до 60

Потребляемая мощность, Вт, не более

230

Масса, кг, не более

7,5

Габаритные размеры (ширина х глубина х высота), мм, не более

222x448x97

Время прогрева, мин

30

Знак утверждения типа

наносится на переднюю панель источников питания постоянного тока NGA100 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока NGA100

модификация

NGA101 или

NGA102 или

NGA141 или

NGA142

1 шт.

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 “Порядок работы” руководства по эксплуатации

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока NGA100

Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 14016 до 100 А.

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия

Изготовитель

Rohde & Schwarz Technologies Malaysia Sdn Bhd, Малайзия

Адрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III,

81100 Johor Bahru, Malaysia

Телефон: +65 65 13 04 88

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованный лиц.

Лист № 6

Всего листов 6

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. №2854

Лист № 1 Регистрационный № 84081-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы Infiniium V

Назначение средства измерений

Осциллографы Infiniium V (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.

Описание средства измерений

Конструктивно осциллографы выполнен в виде настольного моноблока в защищённом корпусе и имеющие питание от сети переменного тока.

Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Осциллографы выпускаются в следующих модификациях: DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A.

Осциллографы модификаций DSOV отличаются от модификаций DSAV тем, что у моделей DSAV в стандартной комплектации установлена память 100 Мвыб/канал, программное обеспечение (далее - ПО) «EZJIT Complete» и средства анализа данных последовательных шин.

Осциллографы модификаций MSOV дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора.

Осциллографы различных модификаций отличаются различными полосами пропускания, при этом цифровые значения типа модификаций для удобства пользователей обозначают частотный диапазон моделей осциллографов. Например, осциллограф модификации DSOV254A имеет полосу пропускания 25 ГГц.

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; два гнезда порта USB 3.0 и 1 гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов;

На задней панели осциллографа расположены: два гнезда порта USB 3.0, два гнезда порта USB 3.0, дополнительный порт USB 3.0, два гнезда порта USB 2.0, выход видеосигнала VGA и DisplayPort, гнездо LAN, разъем для установки/снятия SSD.

Осциллографы оснащены складывающейся ручкой для переноски.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных, амплитудно-частотных (при установленных опциях) параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

Серийный номер, идентифицирующий каждый экземпляр осциллографа, указывается на информационной наклейке на корпусе в формате цифрового обозначения.

Внешний вид одной из модификаций осциллографа с указанием места размещения знака утверждения типа приведён на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размеще-

ния наклеек приведены на рисунке 2.

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 1 - Внешний вид одной из моделей осциллографа

Место пломбирования от несанкционированного доступа

Приказ Росстандарта №2854 от 14.12.2021, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа Осциллографы могут иметь опции, приведённые в таблице 1.

Таблица 1

Обозначение опций и

аксессуаров

Описание опций и акссесуаров

N2803A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 30 ГГц

N2802A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 25 ГГц

N2801A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 20 ГГц

N2800A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 16 ГГц

N7000A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 20 ГГц

N7001A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 16 ГГц

N7002A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 13 ГГц

N7003A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 8 ГГц

N7010A

Терминирующий адаптер, с полосой пропускания до 30 ГГц

N5439A

Наконечник пробника типа ZIF с полосой пропускания до 28 ГГц

N5441A

Наконечник пробника серии InfiniiMax III с полосой пропускания до 16 ГГ ц

N5445A

Наконечник пробника дифференциальный с полосой пропускания до 28 ГГц

N5444A

Наконечник пробника с 2 входами типа 2,92 мм/3,5 мм/SMA с полосой пропускания до 28 ГГц

N5449A

Адаптер согласования импеданса (50 Ом или 1 МОм)с делителем на 10 (до 500 МГц)

N5442A

Адаптер согласования импеданса (50 Ом) BNC

N2812A

Кабель с полосой пропускания 28 ГГц кабель

DSOV13GBW

Увеличение полосы пропускания до 13 ГГц

DSOV16GBW

Увеличение полосы пропускания до 16 ГГц

DSOV20GBW

Увеличение полосы пропускания до 20 ГГц

DSOV25GBW

Увеличение полосы пропускания до 25 ГГц

DSOV33GBW

Увеличение полосы пропускания до 33 ГГц

DSOV000-100

Опция памяти 100 Мвыб на канал

DSOV000-200

Опция памяти 200 Мвыб на канал

DSOV000-500

Опция памяти 500 Мвыб на канал

DSOV000-01G

Опция памяти 1 Гвыб на канал

DSOV000-02G

Опция памяти 2 Гвыб на канал

N2810A-100

Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал

N2810A-200

Увеличение памяти с 100 Мвыб на канал до 200 Мвыб на канал

N2810A-500

Увеличение памяти с 200 Мвыб на канал до 500 Мвыб на канал

N2810A-01G

Увеличение памяти с 500 Мвыб на канал до 1 Гвыб на канал

N2810A-02G

Увеличение памяти с1 Гвыб на канал до 2 Гвыб на канал

DSOV000-810

Опция аппаратного запуска на высокоскоростные сигналы последовательных шин

N2119AU

Модернизация до осциллографа с аппаратным запуском на высокоскоростные сигналы последовательных шин

N2118AU

Модернизация до осциллографа смешанных сигналов

DSOV000-801

Съемный твердотельный накопитель обънмом 1 Тбайт

DSOV000-805

Встроенный порт GPIB

1134A

Усилитель пробника до 7 ГГц (InfiniiMax )

1168A

Усилитель пробника до 10 ГГц (InfiniiMax II)

Обозначение опций и аксессуаров

Описание опций и акссесуаров

1169A

Усилитель пробника до 13 ГГц (InfiniiMax II)

E2669A

Комплект InfiniiMax для дифференциальных/несимметричных измерений

E2668A

Комплект InfiniiMax для несимметричных измерений

E2675A

Головка-браузер дифференциального пробника и аксессуары (полоса пропускания

6 ГГц)

E2676A

Головка-браузер несимметричного пробника и аксессуары (полоса пропускания 6 ГГц)

E2677A

Припаиваемая головка-браузер дифференциального пробника и аксессуары (полоса пропускания 12 ГГц)

E2678A

Головка несимметричного/дифференциального пробника с гнездовым разъемом и аксессуары (полоса пропускания 12 ГГц)

E2679A

Припаиваемая головка несимметричного пробника и аксессуары (полоса пропускания 6 ГГ ц)

E2695A

Головка SMA для дифференциального пробника (полоса пропускания 8 ГГ ц)

N5425A

Припаиваемая ZIF головка дифференциального пробника (полоса пропускания

12 ГГц)

N5426A

ZIF наконечники

N5451A

ZIF наконечники InfiniiMax с длинными проводами (для ZIF головок N5425A)

N5450A

Удлинительный кабель InfiniiMax для работы в широком диапазоне температур (от минус 55 до плюс 150 °C)

N2880A

Комплект аттенюаторов InfiniiMax (пары аттенюаторов на 6, 12 и 20 дБ)

N2881A

Блокировка постоянного тока InfiniiMax (пара развязывающих конденсаторов на 30 В)

N2884A

Наконечники InfiniiMax с гибкими выводами для полупроводниковых пластин

N5380B

Дифференциальный SMA адаптер InfiniiMax II (полоса пропускания 12 ГГц)

N5381A

Припаиваемая головка дифференциального пробника InfiniiMax II и аксессуары (полоса пропускания 12 ГГц)

N5382A

Головка-браузер InfiniiMax II для дифференциального пробника (полоса пропускания 12 ГГц)

N5387A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro (4 ГГц)

N5388A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro на половину каналов (4 ГГц)

N2750A

Дифференциальный активный пробник до 1,5 ГГц

N2751A

Дифференциальный активный пробник до 3,5 ГГц

N2752A

Дифференциальный активный пробник до 6 ГГ ц

N2776A

Дифференциальные наконечник-браузер

N2777A

Впаиваемый наконечник InfiniiMode

N2778A

Наконечник с гнездовым разъемом

N2795A

Несимметричный активный пробник до 1 ГГц

N2796A

Несимметричный активный пробник до 2 ГГц

N2797A

Несимметричный активный пробник до 1,5 ГГц для работы в широком диапазоне температур (от -40 до 80 °C)

Обозначение опций и аксессуаров

Описание опций и акссесуаров

N2790A

Высоковольтный дифференциальный активный пробник до 100 МГц

N2791A

Высоковольтный дифференциальный активный пробник до 25 МГц

N2818A

Дифференциальный активный пробник до 200 МГц

N2819A

Дифференциальный активный пробник до 800 МГц

N2891A

Высоковольтный дифференциальный активный пробник до 70 МГц

1146B

токовый пробник до 100 кГц (100 Aпик)

1147B

Токовый пробник до 50 МГц (15 Aпик/30 Апик, кратковременно)

N2780B

Токовый пробник до 2 МГц (500 Aср.кв./700 Апик, кратковременно)

N2781B

Токовый пробник до 10 МГц (150 Aср.кв./300 Апик, кратковременно)

N2782B

Токовый пробник до 50 МГц (30 Aср.кв./50 Апик, кратковременно)

N2783B

Токовый пробник до 100 МГц (30 Aср.кв./50 Апик, кратковременно)

N2893A

Токовый пробник до 100 МГц (30 Aср.кв./50 Апик, кратковременно)

N2820A

Двухканальный высокочувствительный токовый пробник до 3 МГц (50 мкА-5 А)

N2821A

Высокочувствительный токовый пробник до 3 МГц (50 мкА-5 А)

10076B

Высоковольтный пробник до 250 МГц

N2771B

Высоковольтный пробник до 50 МГц

N2870A

Пробник до 35 МГц

N2871A

Пробник до 200 МГц

N2872A

Пробник до 350 МГц

N2873A

Пробник до 500 МГц

N2874A

Пробник до 1,5 ГГц

N2875A

Пробник до 500 МГц

N2876A

Пробник до 1,5 ГГц

N2830A

Пробник до 4 ГГц (InfiniiMax III+)

N2831A

Пробник до 8 ГГц (InfiniiMax III+)

N2832A

Пробник до 13 ГГц (InfiniiMax III+)

N2848A

Головка пробника QuickTip

N2849A

Головка пробника QuickTip

E5382B

Несимметричный комплект цифрового пробника типа “flying lead “

E5390A

Несимметричный комплект цифрового пробника типа “ soft touch”

E5398A

Несимметричный комплект цифрового пробника типа “1/2 soft touch”

E5387A

Дифференциальный комплект цифрового пробника типа “ soft touch”

E5381A

Дифференциальный комплект цифрового пробника типа “flying lead “

Программное обеспечение

Осциллографы имеют встроенное ПО, изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Infiniium Oscilloscope Software for Windows 10 and Windows 7

Номер версии (идентификационный номер) ПО

не ниже 06.60.00601

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3

Наименование характеристики

Значение

DSOV/

DSAV/

MSOV084A

DSOV/

DSAV/

MSOV134A

DSOV/

DSAV/ MSOV164A

DSOV/

DSAV/

MSOV204A

DSOV/

DSAV/

MSOV254A

DSOV/

DSAV/

MSOV334A

Система вертикального отклонения

Количество входных каналов

4

Разрешающая способность по вертикали, бит

8, c усреднением не более 12

Полоса пропускания (по уровню минус 3 дБ), ГГц

2 канала

8

13

16

20

25

32

Полоса пропускания (по уровню минус 3 дБ), ГГц

4 канала

8

13

16

Время нарастания/ спада (от 10 до 90 %), пс

55,0

33,8

27,5

22

17,6

13,3

Максимальная   ча

стота дискретизации, Гвыб/с

2 канала

80

Максимальная   ча

стота дискретизации, Гвыб/с

4 канала

40

Динамический диапазон, делений

±4

Диапазон коэффициентов отклонения КОТКЛ в последовательности 1; 2; 5, В/дел

от 1 10-3 до 1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности    установки   коэффици

ента отклонения на постоянном токе, В при КОТКЛ до

5 мВ/дел включ. при КОТКЛ свыше

5 мВ/дел

±(

±(

0,025 8 [дел] Коткл [В/дел])

;0,02 8 [дел] Коткл [В/дел])

Максимальное среднее квадра-тическое значение собственных шумов при коэффициенте отклонения, мВ

5 мВ/дел

10 мВ/дел

20 мВ/дел

50 мВ/дел

100 мВ/дел

200 мВ/дел

500 мВ/дел

1 В/дел

0,21

0,23

0,46

1,04

1,92

4,39

10,07

18,47

0,27

0,28

0,57

1,09

2,30

5,52

12,42

21,36

0,31

0,36

0,65

1,32

2,63

6,14

13,68

26,12

0,37

0,42

0,74

1,54

3,02

6,92 15,05 30,15

0,45

0,49

0,83

1,73

3,39

8,16 17,08 34,36

0,58

0,60

1,04

2,09

3,98

9,88

20,25

39,35

Максимальное среднее квадратическое значение собственных шумов при коэффициенте отклонения (с опцией N7010), мВ

5 мВ/дел

10 мВ/дел 20 мВ/дел 50 мВ/дел

100 мВ/дел 200 мВ/дел 500 мВ/дел

1 В/дел

0,28

0,30

0,54

1,21

2,42

4,84

12,16

24,21

0,41

0,42

0,74

1,64

3,25

6,48

16,39

32,50

0,44

0,48

0,84

1,86

3,68

7,33

18,64

36,80

0,51

0,57

0,99

2,18

4,30

8,53

21,89

42,99

0,65

0,70

1,20

2,64

5,16

10,18 26,42 51,55

0,84

0,86

1,48

  • 3.21

  • 6.21

12,18 32,06 61,98

Наименование характеристики

Значение

Диапазон установки напряжения смещения иСМЕЩ, В при коэффициентах отклонения:

до 49 мВ/дел включ. от 50 до 79 мВ/дел включ.

от 80 до 134 мВ/дел

включ.

от 135 до 239 мВ/дел

включ.

от 240 до 1000 мВ/дел

включ.

±0,4

±0,7

±1,2

±2,2

±4,0

Диапазон   установки

напряжения смещения иСМЕЩ с опцией N7010A, В

±4

Пределы допускаемой абсолютной погрешности установки напряжения смещения при напряжении входного сигнала, В

не более или равно 3,5 В

более 3,5 В

±(0,02 иСМЕЩ +0,01- 8[дел] Коткл [В/дел] + 1 мВ) ±(0,02 иСМЕЩ +0,01- 8[дел] Коткл [В/дел])

Максимальное значение входного напряжения, В

±5

Входное сопротивление каналов, Ом

от 48,5 до 51,5

Система отклонения по горизонтали

Диапазон коэффициентов развертки, с/дел

от 2 -10-9 до 20

Время установки задержки, с

от 0 до 200

Пределы допускаемой относительной    по

грешности опорного генератора, %

±(0,1-10-6 + 0,1-10-6-Тэ) 1)1

Наименование характеристики

Значение

Значение собственного джиттера (встроенный опорный источник частоты), при значениях развертки, фс, не более до 1 мс включ.

100

св. 1 до 10 мс ис включ.

200

св. 10 до 100 мс включ.

500

св. 0,1 до 1 с

2000

Значение собственного джиттера    (внешний

опорный источник частоты), фс

до 1 мс включ включ.

100

св. 1 до 10 мс включ.

200

св. 10 до 100 мс включ.

200

св. 0,1 до 1 с

500

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Минимальная ширина импульса для запуска,

пс

аппаратно с программой In-

250

finiiScan

40

Диапазон    уровней

входного сигнала внутренней синхронизации,

±4;

В

+5 при значении входного сигнала ±5 В

Источники запуска

Любой канал, сеть, вход внешнего запуска

Минимальный уровень входного сигнала внутренней синхронизации, дел

низкий до 22 ГГц

2

высокий:

до 18 ГГц включ.

0,3

св. 18 до 22 ГГц

1

Наименование характеристики

Значение

Характеристики цифровых каналов

(только модификаций MSO или установленной опции N2118AU)

Число каналов

16 логических каналов, обозначенных D0-D15

Типы установки пороговых уровней срабатывания и их значения (Unop), В

ТТЛ

+1,4

КМоП

+2,5

ЭСЛ

-1,3

ПЕСЛ

+3,7

определяемый пользователем с с шагом 100 мВ

от -3 до + 3

Наибольшее значение аналоговой полосы пропускания (зависит от типа пробника), ГГ ц

3

Максимальное значение напряжения входного сигнала (пиковое), В

±40

Минимальное значение напряжения входного сигнала (амплитудное), мВ

200

Входной   динамиче

ский диапазон относительно установленного порогового уровня срабатывания, В

±10

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, мВ

±(0,03 Unop + 100)

Входное сопротивле-

от 19,6 до 20,4

ние, ком

П р и м е ч а н и е - Обозначения: Тэ - количество лет эксплуатации осциллографа.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50 Гц, В

от 198 до 242

Габаритные размеры, мм, не более

высота

266

ширина

436

длина

492

Масса, кг, не более

3,76

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от +15 до +35

относительная влажность окружающего воздуха, %

до 80

Знак утверждения типа

наносится на переднюю панель осциллографа, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность осциллографов

Наименование

Обозначение

Количество

Осциллограф Infiniium V

Модификации: DSOV084A, DSAV084A, MSOV084A,   DSOV134A,   DSAV134A,

MSOV134A,   DSOV164A,   DSAV164A,

MSOV164A,   DSOV204A,   DSAV204A,

MSOV204A,   DSOV254A,   DSAV254A,

MSOV254A,   DSOV334A,   DSAV334A,

MSOV334A

1 шт.*

Комплект принадлежностей

-

1 шт.

Руководство по эксплуатации

-

1 экз.

* По заказу

Сведения о методиках (методах) измерений

приведены в разделе 2 документа «Осциллографы Infiniium V. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к осциллографам Infiniium V

Приказ Росстандарта от 30 декабря 2019 года №3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»

Техническая документация изготовителя.

Стандарт предприятия «Единые технические и метрологические требования на осциллографы INFINIUM V

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
