Реометры ротационные Kinexus

Реометры ротационные Kinexus (далее - реометры) предназначены для измерений динамической вязкости жидкости и исследования реологических свойств материалов.

Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.

Принцип действия реометра заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения свойств текучести (таких как сдвиговая вязкость, получаемая при испытаниях на текучесть) и динамических свойств материала (такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций).

Измерительная система реометра состоит из нескольких модулей. Верхний модуль, контактирующий с образцом, включает в себя электромотор с воздушным подшипником, к которому подключается через патрон шпиндель типа плоскость/конус или цилиндр. Нижний модуль, расположен в основании корпуса, и имеет конфигурации плоскость/конус или цилиндр, совместимые с верхним. Нижний модуль имеет функцию нагрева /охлаждения, снабжен кожухом/крышкой или активным кожухом с активным или пассивным теплообменником для выравнивания градиента температуры в образце. После выбора в программном обеспечении типа проводимого измерения, верхний модуль устанавливается в положение относительно нижнего модуля, называемого зазором, высота которого задается и обусловлена реологическими исследованиями образца. Клавишная панель служит для основных операций управления прибором: светодиодная индикация отражает состояние прибора и уровня давления воздуха, клавиши для выполнения измерения или отказа от выбранной в ПО программы исследования.

Реометры Kinexus выпускаются в следующих модификациях Kinexus lab+, Kinexus pro+, Kinexus ultra+, Kinexus DSR, Kinexus DSR+, Kinexus DSR-E и Kinexus DSR-III, которые отличаются минимальным/максимальным значением крутящего момента ротора, максимальной частотой и функциональностью программного обеспечения. Модификации Kinexus DSR-E и Kinexus DSR-III предназначены для испытаний битумов и битумных эмульсий, функциональность программного обеспечения этих моделей ограничена специализированными отраслевыми испытаниями.

Реометры Kinexus позволяют исследовать такие реологические свойства материалов, как:

• • Вязкость в зависимости от напряжения или скорости сдвига.

• • Динамические вязкоупругие характеристики в зависимости от частоты и амплитуды

• • прикладываемой деформации.

• • Упругая и пластическая деформация наряду с вязкостью при нулевом сдвиге.

• • Модуль релаксации как функцию времени. На основании данных релаксационного эксперимента возможен расчёт нулевой сдвиговой вязкости.

• • Сдвиговые напряжения при равномерной деформации в области низких скоростей сдвига - функция роста напряжения. На основании полученных данных возможен расчёт вязкости при нулевом сдвиге и спектра релаксации.

Общий вид реометров Kinexus представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

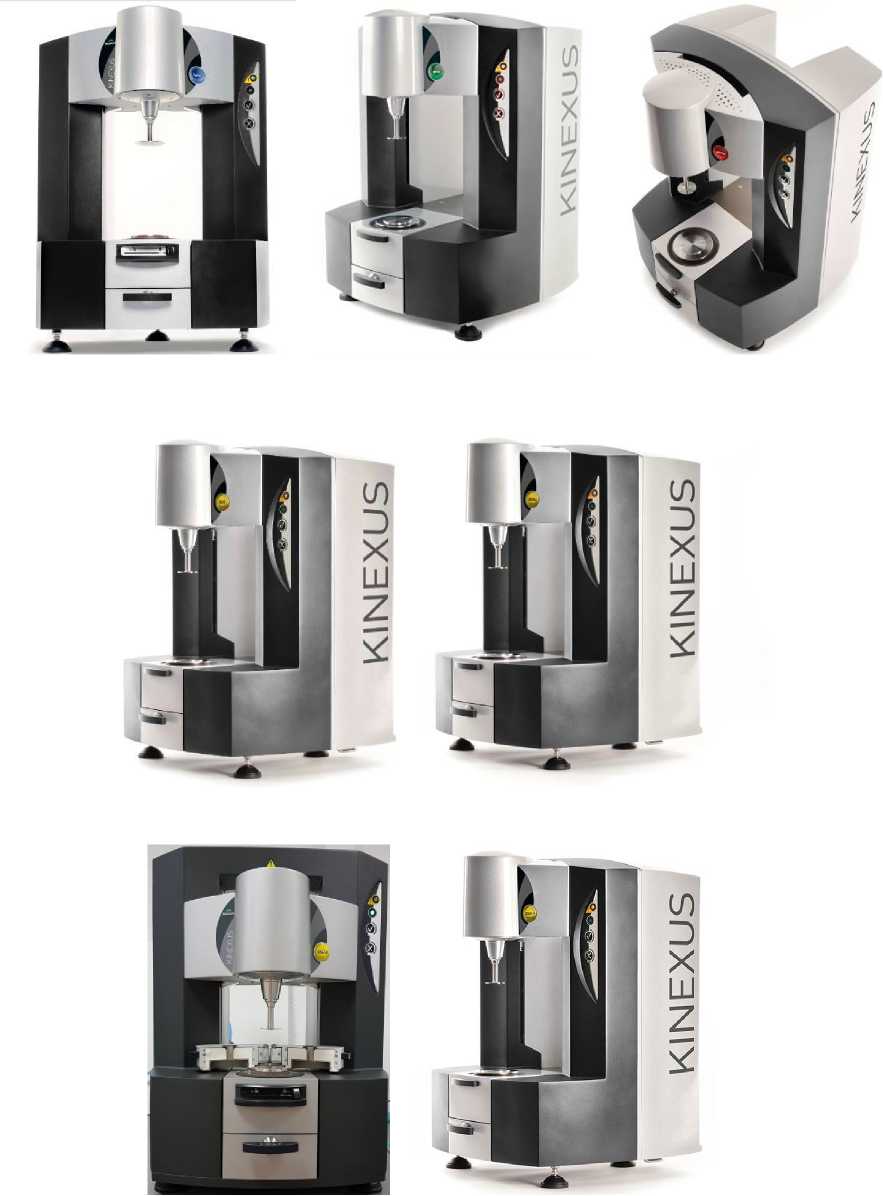

Рисунок 1 - Общий вид модификаций реометров Kinexus lab+, pro+, ultra+, DSR, DSR+, DSR-E и DSR-III.

Программное обеспечение

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)                      Значения

Идентификационное наименование ПО rSpase

Номер версии (идентификационный номер) ПО 1.61 и выше

Цифровой идентификатор ПО                   12AA989A (файл RotationalInstrument.dll)

17AB16BF (файл RevolutionAnalysis.dll)

Алгоритм вычисления цифрового идентифика_{тора ПО} ^CRC32

Управление реометрами Kinexus осуществляется через программное обеспечение Malvern rSpace, устанавливаемое на персональном компьютере. Соединение модуля реометра с компьютером осуществляется через интерфейс USB 2.0. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Основные технические характеристики

Знак утверждения типа

5 наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус реометра Kinexus в виде наклейки.

Таблица 6 - Комплектность средства измерений

Поверка осуществляется по документу МП 2302-0095-2017 «Реометры ротационные Kinexus. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2020 г.

Основные средства поверки:

- Государственные стандартные образцы вязкости жидкости типа РЭВ: ГСО 8599-2004 РЭВ -1000, ГСО 8603-2004 РЭВ-10000 с погрешностью ±0,2 % и ГСО 8606-2004 РЭВ-100000 с погрешностью ±0,3 %;

- вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2 до 20000 мПа^с, погрешность ±0,5 %, регистрационный номер 45144-10 (при наличии в комплектации реометра системы температурного контроля в области отрицательной температуры).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622

Техническая документация компании «Malvern Panalytical Ltd.», Великобритания

Изготовитель

Компания «Malvern Panalytical Ltd.», Великобритания

Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, WR14 1XZ, United Kingdom

Телефон: +44 (0) 1684 892456

Факс: +44 (0) 1684 892789

Web-сайт: www.malvern.com
