№1207 от 30.05.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 92459
О переоформлении свидетельства об утверждении типа средства измерений № 57478/3 "Счетчики электрической энергии трехфазные многофункциональные СЕ308" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1207 от 30.05.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 мая 2019 г. № 1207
Москва
О переоформлении свидетельства об утверждении типа средства измерений Xs 57478/3 «Счетчики электрической энергии трехфазные многофункциональные СЕ308» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Энергомера» от 06 марта 2019 г. № 1044 и от 26 марта 2019 г. и № 1862 приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ308, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59520-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу САНТ.411152.107 Д1
с изменением № 3 «Счетчики электрической энергии трехфазные
многофункциональные СЕ308. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 февраля 2019 г., и распространить действие документа на счетчики электрической энергии трехфазные многофункциональные СЕ308, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 57478/3 «Счетчики электрической энергии трехфазные многофункциональные СЕ308», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59520-13, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭЛ, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЪ! ДН1ИЯ О СЕРТИФИКАТЕ. 311
сертификат: 00E1038EE32711E88OE9EO071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «30» мая 2019 г. № 1207
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные многофункциональные СЕ308
Назначение средства измеренийСчетчики электрической энергии трехфазные многофункциональные СЕ308 (далее по тексту - счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Описание средства измеренийСчетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.
Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.
Исполнения счетчиков для наружной установки, могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на фасаде здания.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования, индикаторы функционирования.
Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом: ф=от 900 до 00 - 1й квадрант (A1) cos9= от 0 до 1 - (инд.) ф=от 1800 до 900 - 2й квадрант (A2) cosф= от минус 1 до 0 - (емк.) ф=от 2700 до 1800 - 3й квадрант (A3) cosф= от 0 до минус 1 - (инд.) ф=от 00 до минус 900 - 4й квадрант (A4) cosф= от 1 до 0 - (емк.)
Примечание: A1, A2, A3, A4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.
В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:
«А+» - прямое направление, расход, потребление, импорт, | >“от шин”
«А- » - обратное направление, приход, отдача, экспорт, | “к шинам”
В зависимости от настройки, накопление активной энергии выполняется по следующим алгоритмам:
-
1. «Двунаправленный учет»
A+=A1+A4
A-=A2+A3
-
2. «Однонаправленный учет» (накопление по модулю)
A+=A1+A2+A3+A4
A-=0
Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:
ф=от 00 до 900 - 1й квадрант (R1) sin9= от 0 до 1 - (инд.)
ф=от 900 до 1800 - 2й квадрант (R2) smф= от 1 до 0 - (емк.)
ф=от 1800 до 2700 - 3й квадрант (R3) smф= от 0 до минус 1 - (инд.)
ф=от 2700 до 00 - 4й квадрант (R4) sinф= от минус 1 до 0 - (емк.)
Примечание: R1,R2,R3,R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.
В счетчиках предусмотрены два настраиваемых канала учета реактивной энергии с условными наименованиями R+ и R-. В зависимости от настройки, накопление реактивной энергии выполняется по следующим алгоритмам:
-
1. «По направлению Q»
R+=R1+R2
R-=R3+R4
-
2. «По характеру нагрузки»
R+=R1+R3
R-=R2+R4
-
3. «По направлению P»
R+=R1+R4
R-=R2+R3
-
4. «Суммарная по 4м квадрантам»
R+=R1+R2+R3+R4
R-=0
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
-
- количества только потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
-
- количества только потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно по каждой фазе (для исполнений Z);
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.
Таблица 1 - Глубина хранения архивов показаний учитываемых видов энергии,
зафиксированных при смене суток, месяцев, лет
Момент фиксации |
Глубина хранения, индикации и выдачи по интерфейсу |
при смене суток |
не менее 128 |
при смене месяцев или расчетных периодов |
не менее 36 |
при смене лет (только для исполнений Z) |
не менее 10 |
-
- графиков (профилей) активных и реактивных мощностей (потребления и отпуска), а также для исполнения Z напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период не менее 128 суток (при тридцатиминутном интервале).
-
- текущего баланса счета потребителя, остаточного количества оплаченной электроэнергии в кВт^ч или в денежных единицах (для исполнений Z);
-
- текущая величина суточного потребления сверх кредита в кВт^ч или в денежных единицах (для исполнений Z);
-
- количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу или по заданным событиям, а также архива этих показаний (не менее 19) (для исполнений Z);
-
- активных мощностей, усредненных на заданном интервале усреднения;
-
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;
-
- для исполнения T количества импульсов, учтенных по каждому импульсному входу;
-
- среднеквадратических значений фазных напряжений по каждой фазе;
-
- среднеквадратических значений тока в каждой фазе;
-
- активной мощности суммарно и по каждой фазе;
-
- реактивной мощности суммарно и по каждой фазе;
-
- полной мощности суммарно и по каждой фазе;
-
- для исполнения Z полной мощности суммарно и по каждой фазе;
-
- коэффициента мощности суммарно и по каждой фазе;
-
- частоты измерительной сети;
-
- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 13:
-
- прерывания напряжения;
-
- глубины последнего и не менее 11 предыдущих провалов напряжения;
-
- длительности последнего и не менее 11 предыдущих провалов напряжения;
-
- последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
-
- длительности последнего и не менее 11 предыдущих перенапряжений;
-
- отрицательное и положительное отклонения напряжения электропитания;
-
- отклонение частоты.
Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.
-
- оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам приведен в таблице 13.
В качестве основного интервала времени используемого при объединении результатов измерений показателей качества электроэнергии - используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.
Дополнительно счетчики обеспечивают индикацию:
-
- действующего тарифа;
-
- даты и времени;
-
- стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z);
-
- допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт^ч или в денежных единицах (для исполнений Z);
-
- OBIS кода отображаемой информации в соответствии с IEC 62056-6-1:2013 (для исполнения Z);
-
- заводского номера;
-
- версии ПО и контрольной суммы метрологически значимой части ПО.
Счетчики в зависимости от исполнения обеспечивают возможность задания следующих параметров:
-
- сетевой адрес (идентификатор) счетчика;
-
- текущего времени и даты;
-
- величины суточной коррекции часов;
-
- разрешения перехода на летнее/зимнее время;
-
- даты, времени перехода на летнее/зимнее время;
-
- суточной тарифной программы;
-
- сезонных недельных расписаний и дат начала сезонов;
-
- дат исключительных (особых) дней;
-
- паролей для доступа по интерфейсу;
-
- скорости обмена по интерфейсу;
-
- лимитов по потреблению энергии (мощности) для срабатывания реле;
-
- количества оплаченной электроэнергии;
-
- стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z);
-
- допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт^ч или в денежных единицах (для исполнений Z);
-
- нижнего и верхнего порогов отклонения напряжений, а также для исполнения Z тока и частоты.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S). Для срабатывания реле могут быть выбраны следующие условия:
-
- по превышению лимита энергии или для исполнения Z по расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит;
-
- по превышению лимита мощности;
-
- по уровню напряжения;
-
- по прямому управлению командой через интерфейс;
-
- по другим событиям в зависимости от заданных настроек.
Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, результатов самодиагностики, отклонений параметров сети и для исполнения Z отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.
Счетчики имеют электрические испытательные выходы (телеметрические выходы), гальванически изолированные от входных измерительных цепей.
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения T имеют телеметрические входы, гальванически изолированные от входных измерительных цепей.
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

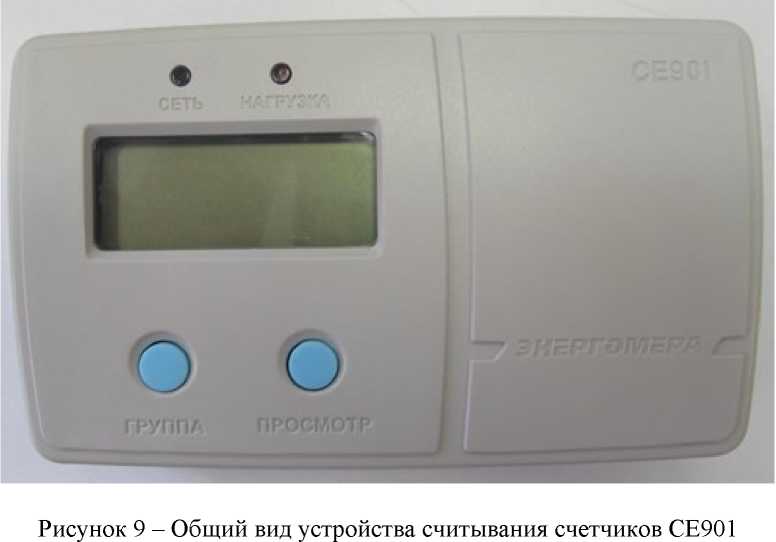

Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией со счетчикам по радиоинтерфейсу или PLC.
Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.
Протокол обмена по оптическому порту и интерфейсу, в зависимости от исполнения счетчика соответствует стандарту IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой» или DLP, или ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», SMP, Modbus.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».
Структура условного обозначения приведена на рисунке 1.Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунке 2, 3, 4, 5, 6.
СЕ308 ХХ.Х Х Х.ХХ.ХХХ XXXX
Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости).
Дополнительные функции:
См. таблицу 3*.
Интегрированные интерфейсы связи:
См. таблицу 2*.
Базовый или номинальный (максимальный) ток: 0 - 1(1,5) А;
-
3 - 5(10) А;
-
5 - 5(60) А;
-
6 - 5(100) А;
-
7 - 5(120) А;
9 - 5(80) А.
Номинальное фазное/линейное напряжение:
0 - 3х57,7/100В;
-
4 - 3х230/400 В.
Класс точности по активной/реактивной энергии:
-
4 - 0,2S/0,5;
-
5 - 0,5S/0,5;
-
6 - 0,5S/1 - для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения;
7- 1/1
Тип и номер корпуса:
R32, R33- для установки на рейку;
S31, S32, S34 - для установки в щиток;
S35 - для установки на рейку или в щиток;
C36 - для наружной установки.
Рисунок 1 - Структура условного обозначения счетчиков
Примечание - * Количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицей 2 и 3.
Таблица 2 - Перечень интерфейсов
№ п/п |
Обозначение |
Интерфейс |
1 |
O |
Оптический порт |
2 |
I |
Irdn (инфракрасный) |
3 |
A |
RS485 |
4 |
E |
RS232 |
5 |
B |
MBUS |
6 |
P |
PLC |
7 |
R1 |
Радиоинтерфейс со встроенной антенной |
8 |
R2 |
Радиоинтерфейс с внешней антенной |
9 |
R3 |
Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
10 |
G |
GSM |
11 |
U |
USB |
12 |
C |
Картоприемник |
13 |
N |
Ethernet |
14 |
W |
WiFi |
15 |
K |
Клавиатура |
Таблица 3 - Перечень дополнительных функций
№ п/п |
Обозначение |
Дополнительная функция |
1 |
Q |
Реле управления нагрузкой потребителя |
2 |
S |
Реле сигнализации |
3 |
Y |
2 направления учета |
4 |
D |
Внешний дисплей |
5 |
U |
Параметры качества электрической сети |
6 |
V |
Электронные пломбы |
7 |
J |
Возможность подключения резервного источника питания |
8 |
L |
Подсветка жидкокристаллического индикатора |
9 |
T |
Импульсные входы |
10 |
X |
С расширенным диапазоном входных измеряемых сигналов |
11 |
F |
Датчик магнитного поля |
12 |
N |
Внешнее питание интерфейса |
13 |
Z |
Расширенный набор контрольных и расчетных показателей |
Перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
А=450 imp/(kW-h)
гааойвйгащ
ГОСТ31818.11-2012
ГОСТ31819.21-2012©
ГОСТ31819.2Э-2012 (D
А
В
Усс сио
КАДР ПРСМ ДСТ/
iKiOmA, ng]
R=450 imp/Ckvarh) 3x230/400V
50 Hz 5(100) А
гомм!'осеотзобэоооол!
-«>
Место пломбирования электроснабжающей организации
Место пломбирования электроснабжающей организации
Место пломбирования поверителя

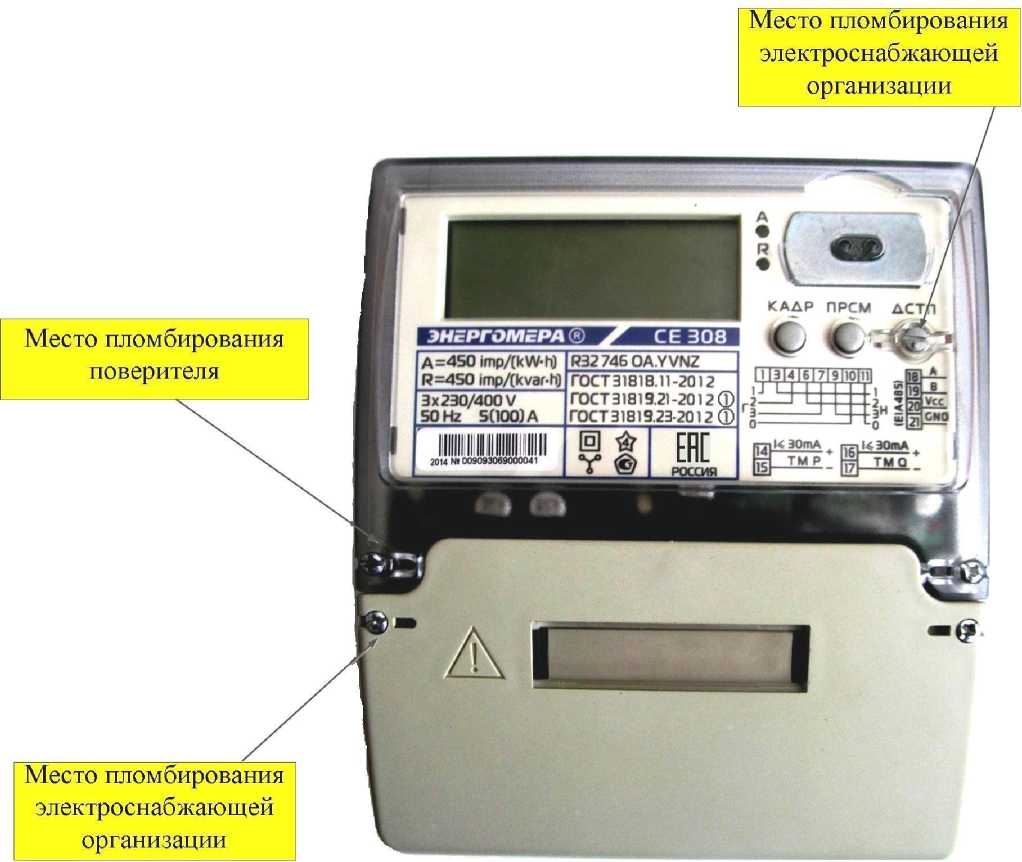

Рисунок 2 - Общий вид счетчика СЕ308 R32

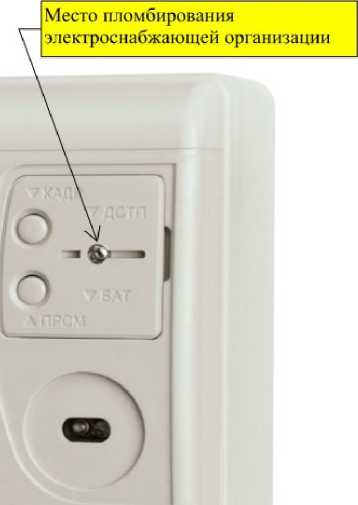

Место пломбирования электроснабжающей организации
Место пломбирования поверителя
Место пломбирования электроснабжающей организации

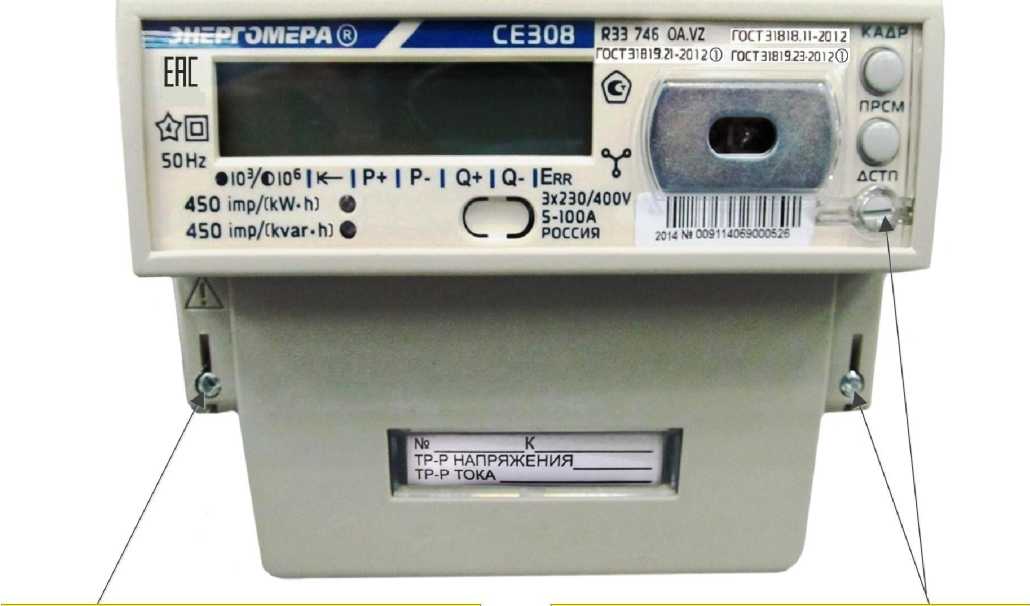

Рисунок 3 - Общий вид счетчика СЕ308 R33*
“Э aoo imp/(kW h) Э 900 rmp/Ckvar h)
•IO)t>IO‘l К- I Р+ I Р- I Q+ I Q.
I Erh I
г
■ тр.р жг><
Д ТР-РТОКА_
5-БОА 50Hz 3»230/400V [S31145 OG.VZ | |
ГОСТ 31818.11-2012 | |
ГОСТ 31819.21 20 1 2 ® ГОСТ 31819.23-20 1 2® hl -1--- |
ЕНЕ
РОССИЯ

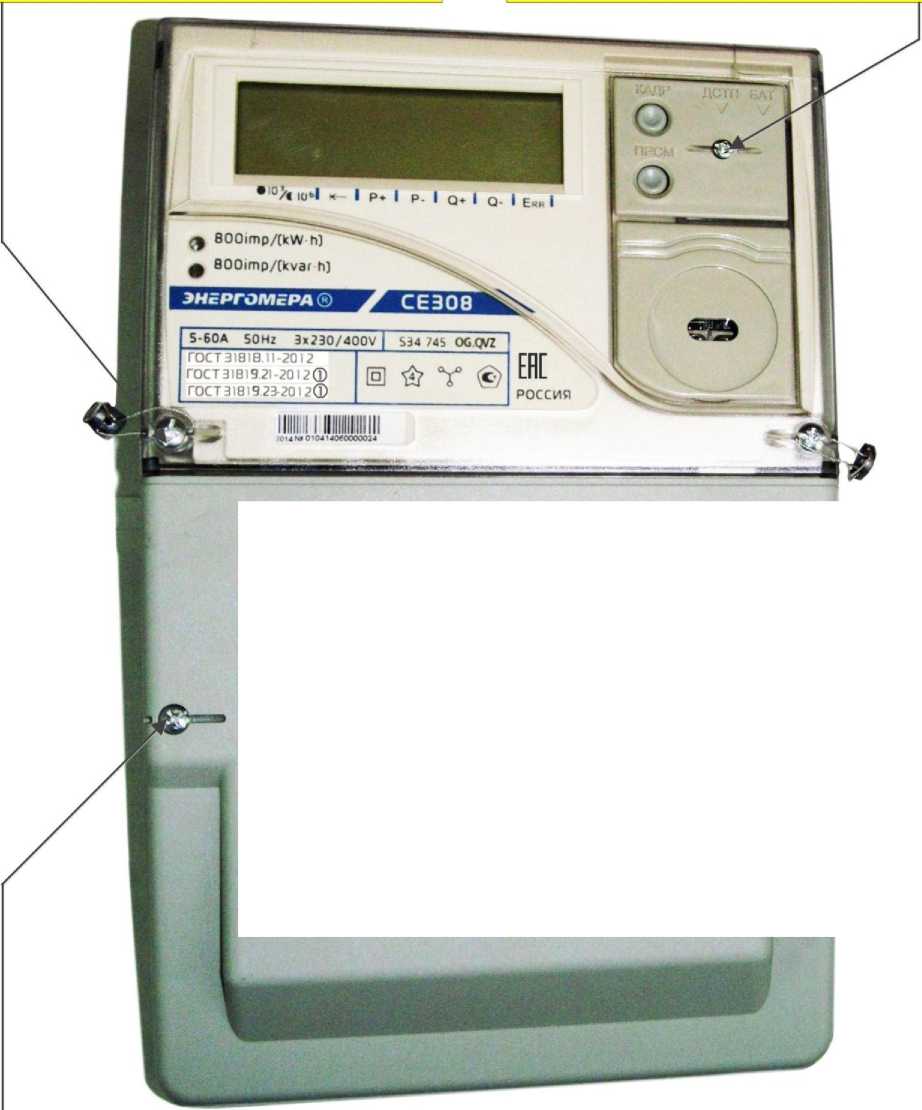

Рисунок 4 - Общий вид счетчика СЕ308 S31*

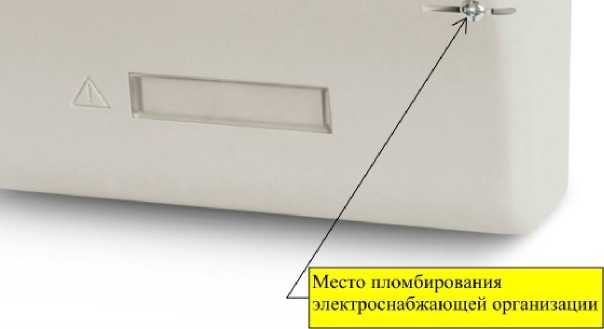

Место пломбирования электроснабжающей организации
Место пломбирования поверителя
0OOimp/(kW h) ф BOOimp/dtvar h)
ЕНЕ
Россия
5-БОА SOHl 3«23O/4OOV I $34 ?45 ОС QVZ | |
ГОСТ3191В 11-2012 ГОСТ31В19 21-2012® |
0 Ф т © |
Г0СТ31В19.23-201 2® |
■ 4 мо’04 мое 0000014
[м_____к
ТР-Р НАПРЯЖЕнИЯ_
ТР-Р ТОКА________
Место пломбирования электроснабжающей организации
Рисунок 5 - Общий вид счетчика СЕ308 S34*
ЭНЕРГОМЕРА®
<35 74Б OAPRl.VZ 3X230/400V SllOOJA 50Hz _
rocT3i8ia.n-20i2
ГОСТ 3181921 -2012ф \ ГОСТ 31819 23-20 I 2®
■ № к _______
II TP-P НАПРЯЖЕНИЯ______
ДТР-РТОКА_
Место пломбирования электроснабжающей организации
Место пломбирования поверителя

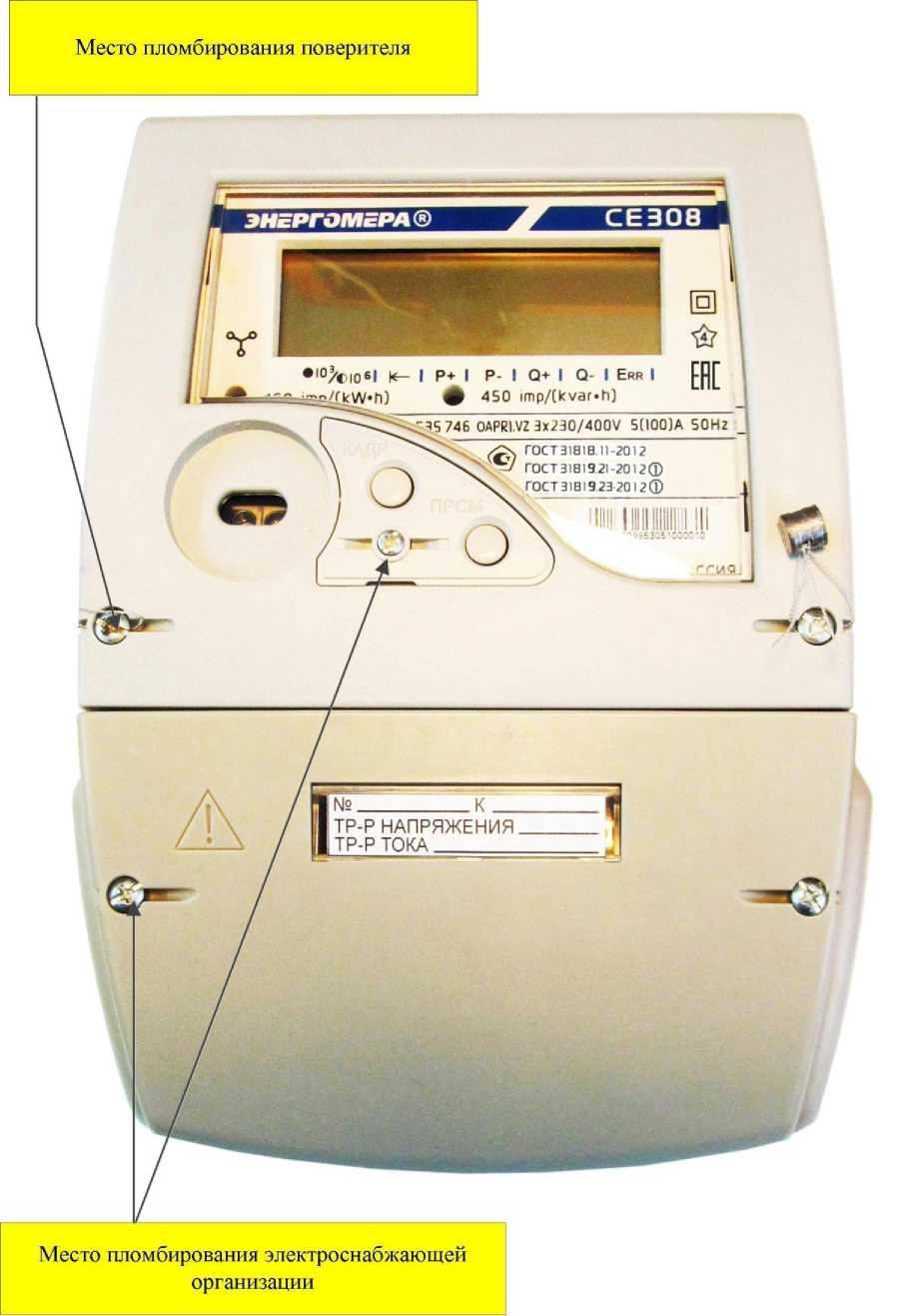

Рисунок 6 - Общий вид счетчика СЕ308 S35*
Примечание: *- Надписи «103», «106», «P+», «P-», «Q+», «Q-», Err являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.
ЭНЕРГОМЕРА® СЕ 308 С36 746 OPR1 .QYDUVF
Место плобирования поверителя
R = 1000 imp/(kvar« hl ГОСТ 31818.11-2012 ГОСТ31819.21-2012@ ГОСТ 31819.23-2012(1)
РОССИЯ

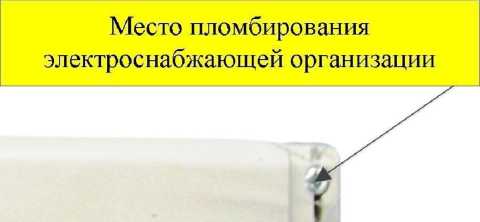

Место пломбирования электроснабжающей организации
Место пломбирования электроснабжающей организации
Рисунок 7 - Общий вид счетчика СЕ308 C36
Место пломбирования поверителя
1000 imp/kW»h |
S32 746 0PR1.0YUVLTXF |
°оссия| |
'ООО itnp/kvxah |
ГОСТ 31818.11-2012 ГОСТ 31819.21-2012Q ГОСТ 31819.23-2012 О |
ERE |
Место пломбирования электроснабжающей организации
Рисунок 8 - Общий вид счетчика СЕ308 S32
Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных многофункциональных СЕ308, указаны в таблице 4.
Таблица 4
Наименовани е программног о обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
3080 1.hex |
3080 |
l |
37Al886C |
CRC32 |
3081 l.hex |
308l |
l |
76Dl837B |
CRC32 |
3082 l.hex |
3082 |
l |
l42AA7D5 |
CRC32 |
3083 l.hex |
3083 |
l |
F57A354D |
CRC32 |
3084 l.hex |
3084 |
l |
6A3lE694 |
CRC32 |
3085 l.hex |
3085 |
l |
23D7AC72 |
CRC32 |
По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики счетчика указаны в таблицах 5 и 6.
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по активной энергии: по ГОСТ 31819.22-2012 |
0,2S; 0,5S; 0,5* |
по ГОСТ 31819.21-2012 |
1 |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 |
0,5**; 1 |
Диапазон входных сигналов сила тока, А |
от 0,01/н до 1макс; от 0,021н до 1макс; |
от 0,051б до /макс | |
напряжение, В: | |
для исполнения X, XZ |
от 0,6 до 1,9 ином |
для остальных исполнений |
от 0,6 (0,7)*** до 1,2 ином |
коэффициент активной мощности |
от 0,8(емк) до 1,0 до 0,5(инд) |
коэффициент реактивной мощности |
от 0,25(емк) до 1,0 до 0,25(инд) |
Номинальный или базовый ток, А для трансформаторного включения |
1 или 5 |
для непосредственного включения |
5 |
Максимальный ток, А для трансформаторного включения |
1,5 или 10 |
для непосредственного включения |
60; 80; 100 или 120 |
Номинальное фазное/линейное напряжение, В |
3x57,7/100 или 3x230/400 |
Частота измерительной сети, Гц |
от 47,5 до 52,5 или от 57,5 до 62,5 |
Диапазон рабочих температур окружающего воздуха, °С |
от -40 до +70 |
Диапазон значений постоянной счетчика, имп./(кВ'гч) (имп./(квар^ч)) |
от 350 до 8000 |
Стартовый ток (чувствительность) |
см. таблицу 12 |
Пределы основной абсолютной погрешности часов, с/сутки |
±0,5 |
Дополнительная погрешность хода часов при нормальной температуре и при отключенном питании, с/сутки, не более для исполнений с Z |
±0,5 |
для исполнений без Z |
±1 |
Пределы дополнительной температурной погрешности часов, с/(°Осутки), не более в диапазоне от -10 до +45 °С |
± 0,15 |
в диапазоне от -40 до -10 °С и от +45 до +70 °С |
±0,2 |
Примечание: * - класс точности 0,5 по активной энергии для счетчиков СЕ308 определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.22-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но | |
с нижним значением диапазона измерения ±5% 1б. | |
** - класс точности 0,5 по реактивной энергии для счетчиков СЕ308 определяется исходя из номенклатуры метрологических характеристик, указанных в таблицах 8 и 9. *** - для исполнений с номинальным напряжением 57,7 В). |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Полная мощность, потребляемая каждой цепью тока, (1ГА), не более для исполнений с Q при базовом токе |
0,3 |
для остальных исполнений при номинальном (базовом) токе |
0,05 |
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
9 (0,8) |
Активная мощность потребления модулей связи при номинальном значении напряжения, Вт, не более |
3 |
Количество десятичных знаков индикатора, не менее |
8 |
Длительность хранения информации при отключении питания, лет, не менее |
30 |
Длительность учета времени и календаря при отключенном питании, лет, не менее |
10 |
Срок службы элемента питания, лет, не менее |
10 |
Число тарифов, не менее для исполнения Z |
8 |
для остальных исполнений |
4 |
Число временных зон тарифной программы в сутках |
от 1 до 12 |
Глубина хранения графиков (профилей), значений, |
6144 (при интервале усреднения |
не менее |
30 мин. - 128 суток) |
Количество графиков (профилей), не менее для исполнения Z |
6 |
для остальных исполнений |
2 |
Интервалы усреднения значений графиков (профилей), мин |
от 1 до 60 |
Допустимое коммутируемое напряжение на контактах реле сигнализации (исполнения S), В, не менее |
265 |
Допустимое значение коммутируемого тока на контактах реле сигнализации (исполнения S), А, не менее |
1 |
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) |
до 2 |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 |
Количество электрических импульсных входов (для исполнения T), каждый из которых предназначен для счета нарастающим итогом количества импульсов, поступающих от внешних устройств с электрическими испытательными выходами по ГОСТ 31819.21-2012 (ГОСТ 31819.22-2012), не менее |
2 |
Скорость обмена по интерфейсам в зависимости от используемого канала связи, бит/с |
от 300 до 115200 |
Скорость обмена через оптический порт, бит/с |
от 300 до 9600 |
Масса счетчика, кг, не более для CE308 R32; R33 |
1,0 |
для CE308 C36; S32 |
2,0 |
для CE308 S31; S34; S35 |
3,0 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Габаритные размеры (длина; ширина; высота), мм, не более | |
для СЕ308 R32 |
170; 143; 52 |
для СЕ308 R33 |
152; 143; 73 |
для СЕ308 S31 |
215; 175; 72 |
для СЕ308 S34 |
280; 175; 85 |
для СЕ308 S35 |
235; 172,3; 85 |
для исполнения С36 |
280; 190; 86 |
для исполнения S32 |
277,5; 173,0; 89,0 |
Средняя наработка на отказ, ч, не менее |
220 000 |
Средний срок службы до первого капитального ремонта счетчиков, лет, не менее |
30 |
Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности Sp, при трехфазном, симметричном напряжении и трехфазном, симметричном токе не должны превышать значений, указанных в таблице 7.
Таблица 7 - Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности при трехфазном, симметричном напряжении и трехфазном, симметричном токе
Значение тока для счетчиков |
Olis ф |
Пределы допускаемой основной погрешности при измерении активной энергии и мощности, %, для счетчиков класса точности | |||
с непосредственным включением |
включаемых через трансформатор | ||||
0,5S; 0,5 |
1 |
0,2S | |||
0,05 1б < I < 0,10 1б |
0,01 In < I < 0,05 In |
1,0 |
± 1,0 |
— |
± 0,4 |
0,10 I.3 < I < 1макс |
0,05 IH < I < W |
± 0,5 |
± 0,2 | ||
0,10 1б < I < 0,20 1б |
0,02 IH < I < 0,10 In |
0,5 (инд) |
± 1,0 |
± 0,5 | |
0,8 (емк) | |||||
0,20 !б < I < 1макс |
0,10 In < I < !макс |
0,5 (инд) |
± 0,6 |
± 0,3 | |
0,8 (емк) | |||||
0,05 1б < I < 0,10 1б |
0,02 In < I < 0,05 In |
1,0 |
— |
± 1,5 |
— |
0,10 1б < I < 1макс |
0,05 In < I < !\|акс |
± 1,0 | |||
0,10 1б < I < 0,20 1б |
0,05 In < I < 0,10 In |
0,5 (инд) |
± 1,5 | ||
0,8 (емк) | |||||
0,20 !б < I < 1макс |
0,10 In < I < какс |
0,5 (инд) |
± 1,0 | ||
0,8 (емк) |
Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности Sq при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 8.
Таблица 8 - Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и активной мощности при трехфазном, симметричном напряжении и трехфазном, симметричном токе
Значение тока для счетчиков |
sin ф (при индуктивн ой и емкостной нагрузке) |
Пределы допускаемой основной погрешности при измерении реактивной энергии и мощности, %, для счетчиков класса точности | ||
с непосредственны м включением |
включаемых через трансформатор |
0,5 |
1 | |
— |
0,01 1н < I < 0,05 1н |
1,0 |
±1,0 |
— |
0,05 1н < I < 1макс |
±0,5 | |||
0,02 1н < I < 0,10 1н |
0,5 |
±1,0 | ||
0,10 In < I < !макс |
±0,6 | |||
0,10 In < I < !макс |
0,25 |
±1,0 | ||
0,05 1б < I < 0,10 1б |
0,02 In < I < 0,05 IH |
1,0 |
— |
±1,5 |
0,10 1б < I < 1макс |
0,05 < I < !макс |
±1,0 | ||
0,10 1б < I < 0,20 1б |
0,05 t < I < 0,10 |
0,5 |
±1,5 | |
0,20 1б < I < 1макс |
0,10 !н < I < какс |
±1,0 | ||
0,20 1б < I < 1макс |
0,10 !н < I < какс |
0,25 |
±1,5 |
Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag в условиях влияющих величин не должны превышать значений, указанных в таблице 9.
Таблица 9 - Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в условиях влияющих величин
Влияющая величина |
Значение тока при симметричной нагрузке, А |
Коэффициент мощности |
Средний температурный коэффициент, %/К |
Изменение температуры окружающего воздуха |
0,05 1цом < I <1макс |
1,0 |
±0,03 |
0,1 1цом < I < !-макс |
0,5 инд. |
±0,05 | |
Пределы дополнительной погрешности, % | |||
Постоянная магнитная индукция внешнего происхождения |
!ном |
1,0 |
±2,0 |
Магнитная индукция внешнего происхождения 0,5 мТл |
±1,0 | ||
Радиочастотные электромагнитные поля |
±2,0 | ||
Кондуктивные помехи наводимые радиочастотными полями | |||
Наносекундные импульсные помехи | |||
Устойчивость к колебательным затухающим помехам |
Продолжение таблица 9
Влияющая величина |
Значение тока при симметричной нагрузке, А |
Коэффициент мощности |
Пределы дополнительной погрешности, % |
Изменение частоты сети в диапазонах от 47,5 до 49 Гц и от 51 до 52,5 Гц |
0,01 1ном < 1 < 1макс 0,05 I.6 < I < 1макс |
от 0,25 до 1 от -1 до -0,25 (при индуктивной или емкостной нагрузке) |
±3,0 |
Пределы допускаемых значений основной относительной погрешности при измерении полной мощности 3 при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 10.
Таблица 10 - Пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе
Значение тока для счетчиков |
sin ф (при индуктивн ой и емкостной нагрузке) |
Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности | ||
с непосредственны м включением |
включаемых через трансформатор |
0,2S 0,5S |
1 | |
— |
0,01 1н < I < 0,05 1н |
1,0 |
±1,0 |
— |
0,05 1н < I < 1макс |
±0,5 | |||
0,02 < I < 0,10 In |
0,5 |
±1,0 | ||
0,10 In < I < !макс |
±0,6 | |||
0,10 !н < I < !макс |
0,25 |
±1,0 | ||
0,05 1б < I < 0,10 1б |
0,02 IH < I < 0,05 IH |
1,0 |
— |
±1,5 |
0,10 1б < I < 1макс |
0,05 < I < !макс |
±1,0 | ||
0,10 1б < I < 0,20 1б |
0,05 < I < 0,10 |
0,5 |
±1,5 | |
0,20 1б < I < 1макс |
0,10 < I < какс |
±1,0 | ||
0,20 1б < I < 1макс |
0,10 < I < какс |
0,25 |
±1,5 |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока 3I не должны превышать значений, указанных в таблице 11.
Таблица 11 - пределы допускаемых значений основной относительной погрешности при
измерении среднеквадратических значений силы тока
Значение тока для счетчиков |
Пределы допускаемой основной погрешности при измерении тока 3I, %, для счетчиков класса точности по активной/реактивной | ||
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5;0,5S/0,5; 0,5S/1; 0,5/1 |
1/1 |
0,05 I6 — I — Хмакс |
0,05 Ьюм — I — Хмакс |
±1,0 |
±2,0 |
Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл не должны превышать величины, рассчитанной по формуле:
= _________1,9_________
0,15-Ь 0,8 (1изм/1ном)' ’
где
Х - расчетная величина
1изм - измеренное значение силы тока
1ном - номинальный ток.
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений 5и не должны превышать значений, указанных в таблице 12.
Таблица 12 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений
Значение напряжения |
Пределы допускаемой основной погрешности при измерении напряжения 5и, %, для счетчиков класса точности | |
0,2S/0,5;0,5S/0,5 0,5S/1; 0,5/1 |
1/1 | |
0,6 ином < U < 1,9 ином -для исполнения X от 0,6 (0,7)* до 1,2 ином -для остальных исполнений |
±0,5 | |
* Примечание: - для исполнений с номинальным напряжением 57,7 В |
Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов не должны превышать ±1° в диапазоне от минус 180 до плюс 180° для счётчиков всех классов точности при величине тока от 0,05 1ном до 1макс или от 0,05 1^ до 1макс и в диапазоне напряжений указанном в таблице 5.
Пределы допускаемой дополнительной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных и нечетных гармоник и субгармоник в цепях тока и напряжения согласно п. 8.2.2 ГОСТ 31819.212012 и субгармоник в цепях тока согласно п. 8.2.2 ГОСТ 31819.22-2012 не должны превышать ±30°.
Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети не должны превышать ± 0,01 Гц (для исполнения Z) или ± 0,1 Гц (для исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков всех классов точности.
Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 13, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 14.
Таблица 13 - Средний температурный коэффициент при измерении активной энергии, активной
мощности, реактивной энергии, реактивной мощности
Значение тока для счетчиков |
сч« ф, sin ф |
Средний температурный коэффициент при измерении активной и реактивной | |||
энергии и мощности, счетчиков класса точности |
%/К, для | ||||
с непосредственным включением |
включаемых через трансформатор |
0,5S/0,5 0,5S/1; 0,5/1 |
1/1 |
0,2S/0,5 | |
0,051б < I < /макс |
0,05/ном < I < /макс |
1,0 |
± 0,03 |
± 0,05 |
± 0,01 |
0,10I6 < I < /макс |
0,10/ном < 1 < /макс |
0,5 (инд, емк.*) |
± 0,05 |
± 0,07 |
± 0,02 |
Примечание: * - при измерении реактивной энергии, мощности.
Таблица 14 - Средний температурный коэффициент при измерении напряжений, токов
Значение тока для счетчиков |
Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности | |||
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5; 0,5S/0,5 0,5S/1; 0,5/1 |
1/1 | |
0,051б < I < 1макс |
0,051ном < 1 < 1макс |
± 0,03 |
± 0,05 | |
Значение напряжения |
Средний температурный коэффициент при измерении напряжений, %/К, для счетчиков класса точности | |||
0,2S/0,5;0,5S/0,5; 0,5S/1; 0,5/1 |
1/1 | |||
0,6 ином < U < 1,9 ином - для исполнения X от 0,6 (0,7) до 1,2 ином - для остальных исполнений |
± 0,03 |
± 0,05 | ||
* Примечание: - для исполнений с номинальным напряжением 57,7 В. |
Счетчики должны начать и продолжать регистрировать показания электрической энергии при симметричных значениях тока, указанных в таблице 15 для активной и реактивной энергии при коэффициенте мощности равном 1.
Таблица 15 - Стартовый ток (чувствительность)
Включение счетчика |
Класс точности счетчика по активной/реактивной энергии | ||
0,2S/0,5; 0,5S/0,5 |
0,5S/1; 0,5/1 |
1/1 | |
непосредственное |
— |
0,002 I6 |
0,002 /б |
через трансформаторы тока |
0,001 /ном |
0,001 /ном |
0,002 /ном |
Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 16.
Таблица 16 - Пределы допускаемой погрешности при измерении показателей качества
электроэнергии
Наименование характеристики |
Диапазон измерений (показаний) |
Пределы допускаемых основных погрешностей измерений |
Отрицательное отклонение напряжения электропитания 5U(-), % *** для исполнений 57,7В для остальных исполнений |
от 0 до 30 от 0до 40 |
±0,5* |
Положительное отклонение напряжения электропитания 5U(+), % *** для исполнений X, XZ для остальных исполнений |
от 0 до 90 от 0 до 20 |
±0,5* |
Глубина провала напряжения, % для исполнений 57,7 В для остальных исполнений |
от 0 до 30 от 0 до 40 |
±0,5* |
Длительность прерывания напряжения, с |
от 1 до 3А09 |
±2**** |
Максимальное значение напряжения при перенапряжении, В для исполнений X, XZ для остальных исполнений |
от 0 до 437 от 0 до 276 |
±0,5% ином * |
Длительность перенапряжения AtD, с |
от 2 до 60 |
± 2**** |
Длительность провала напряжения Ato, с |
от 2 до 60 |
± 2**** |
Отклонение частоты Af, Гц*** для исполнений Z для остальных исполнений |
от -2,5 до +2,5 |
±0,01** ±0,1 |
Примечание: *- пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 12; **- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; *** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013; **** - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой погрешности хода часов. |
наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 17 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии трехфазный многофункциональный СЕ308 (одно из исполнений) |
1 | |
Индикаторное устройство СЕ901 (для исполнений D) |
- |
1 |
Руководство по эксплуатации |
САНТ.411152.107 РЭ |
1 |
Формуляр |
САНТ.411152.107 ФО |
1 |
Методика поверки и (поставляется по требованию потребителя) |
САНТ.411152.107 Д1 с изменением № 3 |
1 |
осуществляется по документу САНТ.411152.107 Д1 с изменением № 3 «Счетчики электрической энергии трехфазные многофункциональные СЕ308. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.02.2019 г.
Основные средства поверки:
-
- установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100 (регистрационный номер в Федеральном информационном фонде 37901-14);
-
- секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

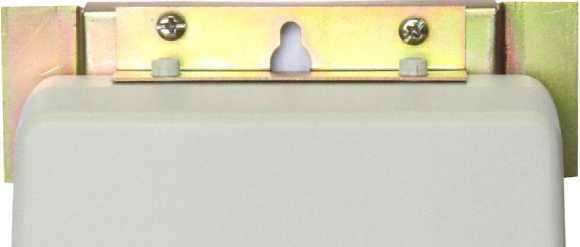

Знак поверки наносится на винт, расположенный на лицевой панели корпуса счетчика, давлением пломбира на стальную или пластиковую пломбу, а также в формуляр счетчика в виде оттиска и/или в свидетельство.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ308ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 4228-104-78189955-2014 Счетчики электрической энергии трехфазные многофункциональные СЕ308. Технические условия
ИзготовительАкционерное общество «Электротехнические заводы «Энергомера»
(АО «Энергомера»)
ИНН 2635133470
Адрес: 355029, г. Ставрополь, ул. Ленина, д. 415
Телефон: 8 (8652) 35-75-27
Факс: 8 (8652) 56-66-90
E-mail: concern@energomera.ru
Web-сайт: www.energomera.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
