О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от «___» ____^{2024 г}.     _01 _

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

ООО «НПЛ «МЕТРОПИР»,

г. Санкт-Петербург

1

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» августа 2024 г. № 2011

Регистрационный № 22249-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Излучатели ОИ АЧТ 50/1500

Излучатели ОИ АЧТ 50/1500 (далее - излучатели) предназначены для воспроизведения радиационной температуры в диапазоне от минус 40 до 1500 °С.

Принцип действия излучателей основан на законах Стефана - Больцмана и Планка, связывающих температуру черного тела и яркость его излучения. Излучатели ОИ АЧТ 50/1500 выпускаются в 6 модификациях: ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М», ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос».

Значение температуры полости устанавливается при помощи регулятора, имеющего независимый индикатор. Информация о текущей температуре поступает от встроенного в полость контактного датчика температуры. Для нагрева излучающей полости используется электронагреватель. Для охлаждения - элементы Пельтье (модификация ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М»). Модификации излучателя различаются диапазонами воспроизводимой температуры, погрешностью воспроизведения (исполнение 1Р - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009, 2Р - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 2-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009), габаритными размерами, массой. Кроме того, возможны следующие исполнения корпуса излучателей МБ - моноблок, для всех модификаций кроме ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» и раздельное исполнение (РИ). Общий вид излучателей приведен на рисунке 1.

5

4

3

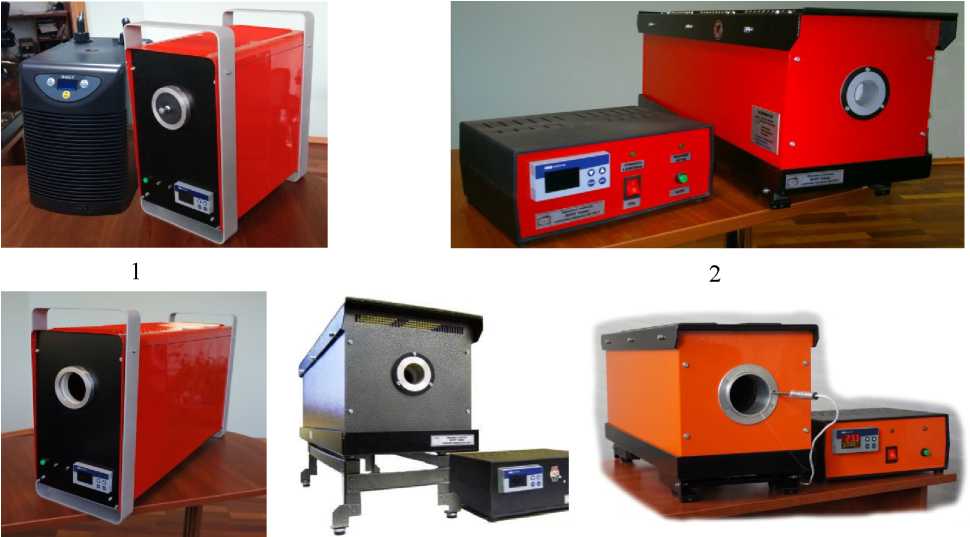

Рисунок 1 - Общий вид излучателей АЧТ 50/1500

1 - ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» исполнение РИ; 2 - ОИ АЧТ «Гелиос»

исполнение РИ; 3 - ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос» исполнение МБ; 4 - ОИ АЧТ «Электра», ОИ АЧТ «Электра +» исполнение РИ; 5 - ОИ АЧТ «Медея» исполнение РИ

Излучатели функционируют под управлением регуляторов-измерителей dTron 308 (номер в Государственном реестре средств измерений Российской Федерации 54 1 73-13) имеющих встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. Программное обеспечение позволяет осуществлять функции сбора, передачи, обработки, хранения калибровочных характеристик и представления измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Основные метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2 - Основные метрологические и технические характеристики

Продолжение таблицы 2

Таблица 3 - Основные метрологические и технические характеристики

Продолжение таблицы 3

воздуха при температуре 35 °С, %______

Время наработки до метрологического отказа, ч, не менее______________________

Средний срок службы, лет

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом и на излучатель в виде наклейки.

Комплектность средства измерений

Для моноблочного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра+», ОИ АЧТ «Гелиос»):

Излучатель

Сетевой кабель

Руководство по эксплуатации

Методика поверки МП 2412-0044-2014 1

Сумка укладочная

Для раздельного исполнения (модификации ОИ АЧТ «Деметра» и ОИ АЧТ «Деметра-М»):

Для раздельного исполнения (модификация ОИ АЧТ «Гелиос»):

Тепловой излучатель

Блок управления

Согласующее устройство

Сетевой кабель

Руководство по эксплуатации

Методика поверки МП 2412-0044-2014

Сумка укладочная

Методы измерения изложены в руководстве по эксплуатации «Излучатели ОИ АЧТ 50/1500. Руководство по эксплуатации».

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ Р 8.566-2012 «ГСИ. Излучатели в виде моделей абсолютно черного тела. Методика поверки и калибровки»;

ТУ 4211-001-31977823-2013 «Излучатель ОИ АЧТ 50/1500. Технические условия».

Общество с ограниченной ответственностью «Научно-производственная лаборатория «МЕТРОПИР» (ООО «НПЛ «МЕТРОПИР»)

Юридический адрес (Место нахождения):198097, г. Санкт-Петербург, вн.тер. г. муниципальный округ Нарвский Округ, ул. Трефолева, д. 2, лит. В, эт. 2, помещ. 1 Тел./факс: (812) 252-40-29

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, Факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
