МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

18 февраля 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

<________—________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2022 г. № 404

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» февраля 2022 г. № 404

Лист № 1 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Инклинометры скважинные серии УСМ-ИСП

Инклинометры скважинные серии УСМ-ИСП (далее - инклинометры) предназначены для измерений зенитного (вертикального) угла, позволяющих построить профиль искривления контрольной скважины с целью определения изменения её пространственного положения во времени.

Принцип действия инклинометров основан на пространственных замерах значений проекции вектора силы тяжести на оси чувствительности двух MEMS-акселерометров, расположенных взаимоортогонально. Совокупность сигналов, полученных от MEMS-акселерометров, определяет пространственное положение инклинометров в системе прямоугольных координат, используемое в инженерных и геофизических расчетах, строительстве и инженерной геологии.

Инклинометры представляют собой комбинированные приборы, в конструкции которых объединено два MEMS-акселерометра. Эти датчики располагаются в стальном корпусе. Корпус оснащается специальными центрирующими элементами с колесами, которые входят в направляющие пазы в обсадных трубах и позволяют сохранять неизменное, определенное пространственное положение в скважине при проведении периодических измерений. Несколько инклинометров при помощи дополнительных соединительных штанг могут объединятся в группу. Каждый инклинометр снабжен отдельным кабелем, сигналы, с которых можно объединить в единый многожильный кабельный вывод.

Инклинометры выпускаются в нескольких модификациях, наименование которых выглядит следующим образом: УСМ-ИСП-XY-Z,

где X обозначает исполнение: С - стационарное, отсутствие С - портативное;

Y обозначает тип установки: В - вертикальный, Г - горизонтальный;

Z - цифра, обозначающая половину диапазона измерений угла в градусах.

Например, УСМ-ИСП-В-30 - инклинометр скважинный серии УСМ-ИСП, портативный, вертикальный, с диапазоном измерений угла от минус 30 до плюс 30°.

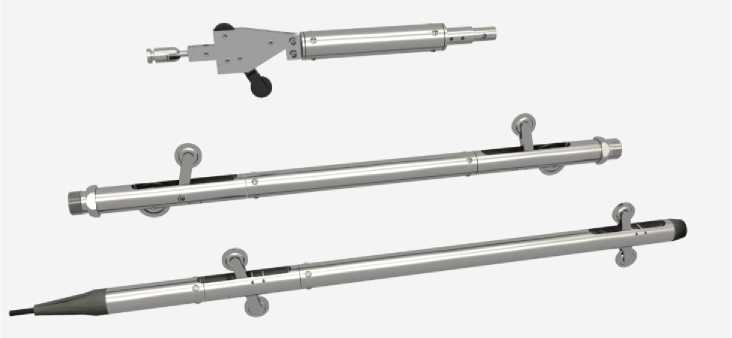

Общий вид инклинометров представлен на рисунке 1.

Рисунок 1 - Общий вид инклинометров скважинных серии УСМ-ИСП

Пломбирование инклинометров не предусмотрено.

Инклинометры имеют программное обеспечение «USM» (далее - ПО), установленное на считывающее устройство (на базе ОС «Android»). В качестве считывающего устройства можно использовать, как входящее в комплект мобильное регистрирующее устройство, так и любое устройство на базе ОС «Android» с установленным ПО.

ПО предназначено для администрирования, управления основными функциями, считывания данных с инклинометров, а также для первичной обработки и просмотра результатов измерений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия ТУ 4315-015-42010705-2015 «Инклинометры скважинные серии УСМ-ИСП»

Акционерное общество «Триада-Холдинг» (АО «Триада-Холдинг») ИНН 7706098738

Адрес: 117935, г. Москва, Крымский вал, 8, под. 2 Телефон: +7 (495) 234-1610, +7 (499) 946-3292 E-mail: info@triadaholding.ru

Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123298, г. Москва, ул. Берзарина, 12

Телефон: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0 E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
