МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№     1434

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального  агентства

по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств

измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _0 »    июля______2023 Г. № _434

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1434

Регистрационный № 72663-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости турбинные ТОР.НТ.М

Счетчики жидкости турбинные ТОР.НТ.М предназначены для измерения количества жидкости (воды, нефти и нефтепродуктов) в единицах объема.

Принцип действия счетчиков жидкости турбинных ТОР.НТ.М (далее - счетчики) основан на преобразовании объема протекающей жидкости в пропорциональное число оборотов крыльчатки и пересчета в единицы объема. Число оборотов крыльчатки прямо пропорционально количеству прошедшей жидкости. Турбинка передает вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Счетчики позволяют одновременно измерять и демонстрировать величины на механическом счетчике, расположенном на корпусе. Счетчики могут быть укомплектованы блоком питания искробезопасным и электромагнитным датчиком для дистанционной передачи информации.

Счетчики состоят из измерительного узла и корпуса. Измерительный узел состоит из турбинки, редуктора, счетного механизма, магнитной муфты, лопатки, обтекателя и экрана. Измерительный узел размещается внутри корпуса счетчика. Крышка измерительного узла является герметичной перегородкой, отделяющей счетный механизм от рабочей полости корпуса счетчика, и крепится к нему с помощью хомутов, которые фиксируются кольцом. Счетчики устанавливаются на трубопровод с помощью быстросъемных хомутов.

Счетчики выпускаются в модификациях ТОР.НТ.М-50, ТОР.НТ.М-80, которые отличаются диаметром условного прохода счетчиков.

Общий вид счетчиков приведен на рисунке 1.

Экран измерительного узла счетчиков приведен на рисунке 2.

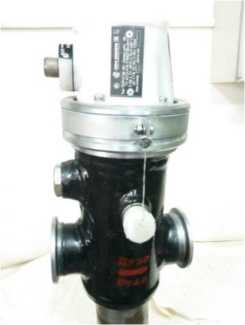

Рисунок 1 - Общий вид счетчиков

измерительного узла

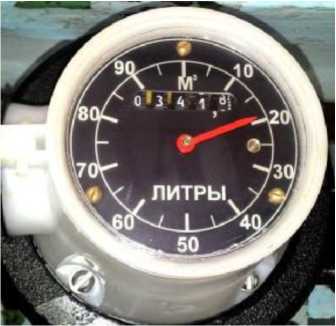

Рисунок 2 - Экран

счетчиков

Заводской номер наносится лазерным гравированием на маркировочную табличку, прикрепленную к корпусу счетчика, в виде цифрового обозначения.

Счетчики пломбируются с помощью пломбы и проволоки, продетой через специальные отверстия в корпусе и на крышке механического счетчика. Пломбирование счетчиков производится с целью предотвращения несанкционированного доступа к механической части счетчиков. Схема пломбирования счетчиков приведена на рисунке 3.

Пломба

Специальные отверстия для проволоки

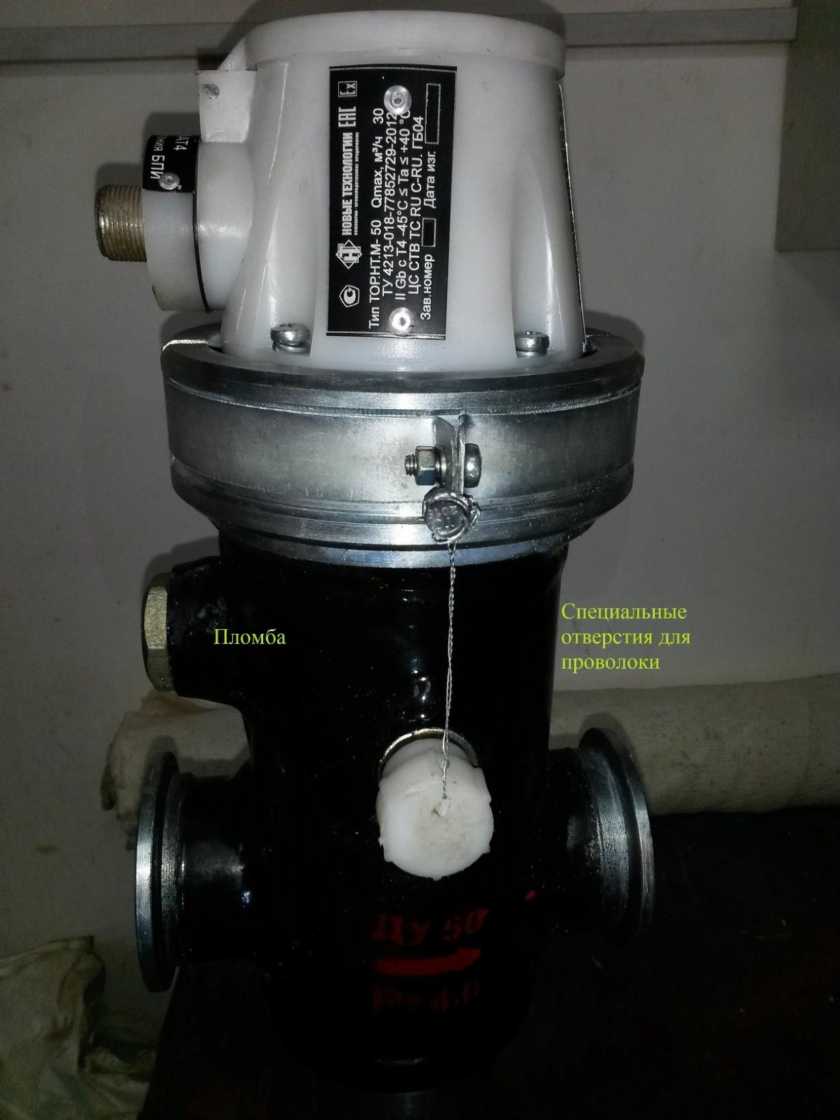

Рисунок 3 - Схема пломбирования счетчиков

Съем показаний счетчиков, в зависимости от комплектации, осуществляется:

• - по механическому счетчику;

• - по электромагнитному датчику в комплекте с блоком питания искробезопасным.

Счетчики имеют вводное устройство для подключения магнитоиндукционного датчика МИД-И2У с установленной маркировкой взрывозащиты 1ExdIIBT4 или аналогичного устройства.

По устойчивости к климатическим условиям счетчики соответствуют виду климатического исполнения «УХЛ» категории размещения 2 по ГОСТ 15150-69.

Счетчики относятся к восстанавливаемым, ремонтируемым, однофункциональным изделиям, к группе II виду l по ГОСТ 27.003-2016.

Счетчики, укомплектованные блоком питания искробезопасным и электромагнитным датчиком, предназначены для применения во взрывоопасных зонах помещений и наружных установок с категориями и группами взрывоопасных смесей газов и паров с воздухом в соответствии с установленной маркировкой взрывозащиты электромагнитного датчика 1ExibIIBT4.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографическим способом и на корпус счетчиков.

Комплектность средства измерений Комплектность счетчиков представлена в таблице 3.

Таблица 3 - Комплектность счетчиков

приведены в эксплуатационном документе (пункт 1.3 руководства по эксплуатации).

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 27.003-2016 Надежность в технике. Состав и общие правила задания требований по надежности;

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ТУ 4213-018-77852729-2012 (с изменениями 2018 г.) Счетчики жидкости турбинные ТОР.НТ.

Изготовитель

Общество с ограниченной ответственностью   Инженерно-Производственное

Предприятие «Новые Технологии» (ООО ИПП «Новые Технологии»)

ИНН 0274106520

Юридический адрес: 450106, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 114

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 9

Телефон: (347) 293-93-33, факс (347) 293-51-63

Web-сайт: http://tech-new.ru

E-mail: nt@tech-new.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: Республика Татарстан, 420107, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1434

Лист № 1 Регистрационный № 54922-13                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи промежуточные Bm 5514

Назначение средства измерений

Преобразователи промежуточные Вт 5514 (далее по тексту - преобразователи) предназначены для усиления сигналов с тензометрических первичных преобразователей статико-динамических процессов, имеющих параметры мостовой схемы.

Описание средства измерений

Преобразователь Bm 5514 представляет собой восьмиканальный измерительный прибор. Измерительный канал включает в себя усилитель и фильтр. Сигнал с мостового тензодатчика, пропорциональный измеряемому параметру, поступает на вход усилителя постоянного напряжения. Усиленный сигнал поступает на фильтр нижних частот, позволяющий выделить напряжение низкочастотного выходного сигнала. Требуемый исходный уровень на выходе измерительного канала устанавливается с помощью системы автоматической балансировки, позволяющей хранить информацию об уровне балансировки при отключении питания. С помощью формирователя калибровочных импульсов осуществляется калибровка системы датчик-преобразователь путем подключения образцового резистора к плечу измерительного моста тензодатчика. В преобразователях предусмотрен контроль целостности измерительных цепей датчика. Блок контроля подключен к измерительной диагонали моста тензодатчика и выдает сигнал о состоянии моста тензодатчика. Одновременно блок контроля отключает питание тензодатчика, который находится в аварийном режиме.

В зависимости от диапазона измерений преобразователь имеет шесть вариантов исполнения AR/R = 2,840^-3; 5,640^-3; 11,240^-3; 1640^-3; 31,5-10’³; 6340^-3.

Общий вид преобразователя Bm 5514 с указанием мест нанесения заводского номера и маркировки приведен на рисунке 1. Маркировка преобразователя и заводской номер в цифровом формате наносится на корпус преобразователя методом лазерной гравировки.

От несанкционированного доступа преобразователь опломбирован способом 1 по ОСТ 92-8918-77. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

Нанесение знака поверки на преобразователь не предусмотрено.

Место нанесения маркировки

Место нанесения заводского номера

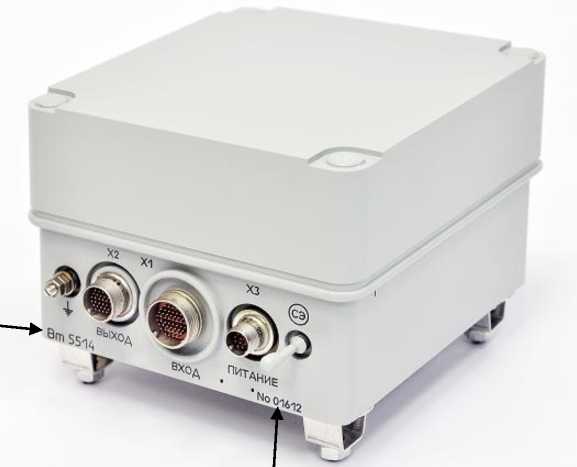

Рисунок 1 - Общий вид преобразователя Вт 5514 с указанием мест нанесения заводского номера и маркировки

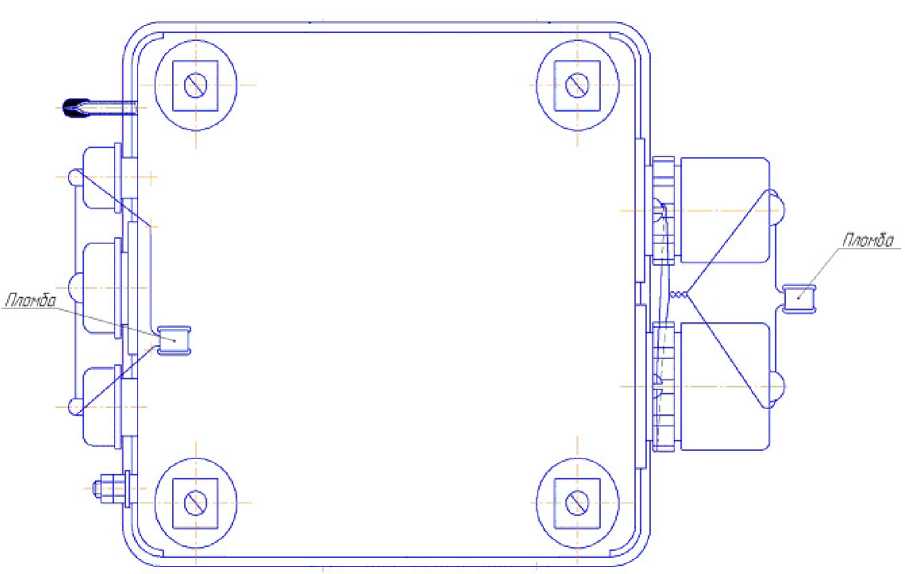

Рисунок 2 - Схема пломбирования от несанкционированного доступа

Таблица 1

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 2

приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации Bm3.211.030 РЭ.

Преобразователь промежуточный Bm 5514. Технические условия Bm 3.211.030 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Испытательный центр

Государственный центр испытаний средств измерений Открытое акционерное общество   «Научно-исследовательский   институт физических измерений»

(ГЦИ СИ ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1434

Регистрационный № 54973-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДДВ 015

Назначение средства измерений

Датчики давления ДДВ 015 (далее - датчики) предназначены для измерения статикодинамического давления жидких и газообразных сред.

Описание средства измерений

Принцип действия датчика основан на преобразовании упругим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответствующему изменению электрического сопротивления тензорезисторов.

Датчики состоят из чувствительного элемента, корпуса с посадочной резьбой М20х1,5-6g для подсоединения к рабочей магистрали, вилки типа 2РМТ14КПЭ4Ш1В1ВГЕ0.364.126ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой 2РМТ14КПЭ4Ш1В1В осуществляется с помощью кабельной перемычки.

Чувствительный элемент датчиков представляет собой цельноточеную мембрану, на которой методом тонкопленочной технологии нанесена измерительная схема в виде моста Уитстона. Выводы измерительной схемы соединены с контактами контактной колодки золотыми проводниками методом контактной сварки. Выводы контактной колодки соединены с контактами вилки 2РМТ14КПЭ4Ш1В1В проводами кабельной перемычки.

Датчик имеет 12 исполнений, отличающихся диапазоном измерений давления: ДДВ 015 - ДДВ 015-11. Варианты исполнения датчика приведены в таблице 1.

аблица 1

П Продолжение таблицы 1

Общий вид датчика ДДВ 015 с указанием мест нанесения заводского номера и маркировки приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Маркировка датчика и заводской номер в цифровом формате наносится на корпус датчика методом лазерной гравировки.

Нанесение знака поверки на датчик не предусмотрено.

От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.

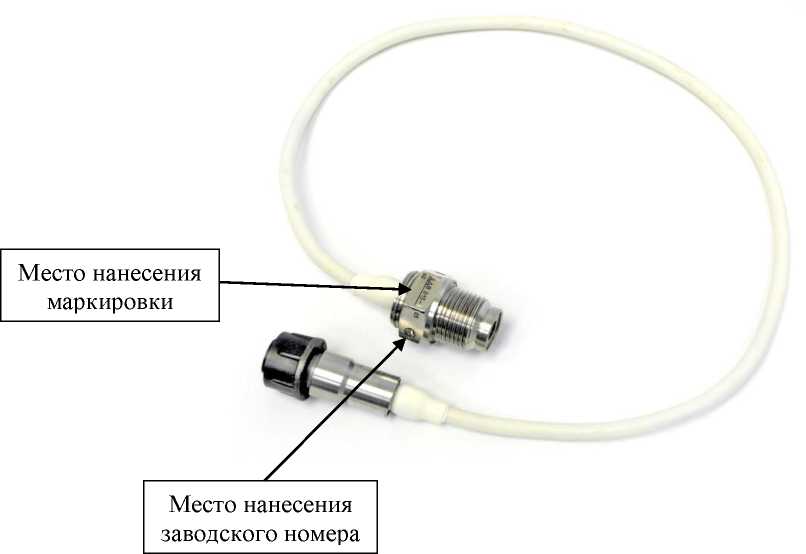

Рисунок 1 - Общий вид датчика ДДВ 015 с указанием мест нанесения заводского номера и маркировки

Вилка 2РМТ14КП34Ш1В1В

ГЕО.364.126 ТО

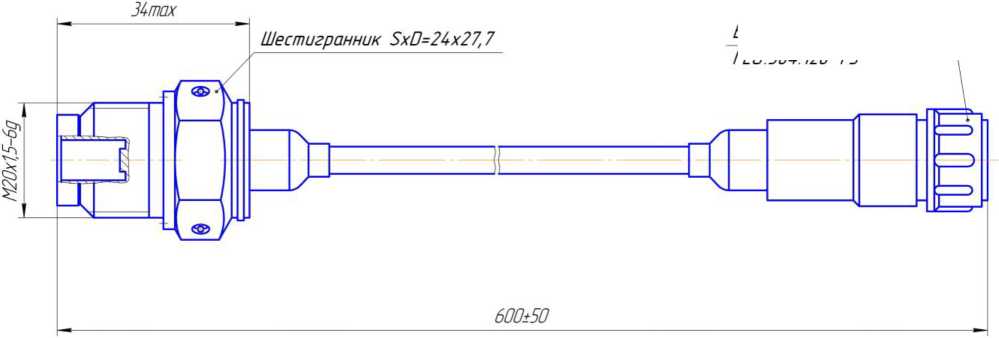

Рисунок 2 - Габаритные и установочные размеры датчика ДДВ 015

Таблица 2

Продолжение таблицы 2

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 3

приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.406233.061 РЭ.

Нормативные документы, устанавливающие требования к средству измерений СДАИ.406233.061ТУ Датчики давления ДДВ 015. Технические условия.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Государственный центр испытаний средств измерений Открытое акционерное общество   «Научно-исследовательский   институт физических измерений»

(ГЦИ СИ ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.
