ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2152

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2152

Лист № 1 Регистрационный № 68029-17 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02»

Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02» предназначены для измерений усреднённого объемного расхода и объема природного газа, воздуха и других однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии, с приведением его к стандартным условиям в соответствии с ГОСТ 2939-63 по методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05.

Принцип действия комплексов измерительных ультразвуковых «Вымпел-500» (далее - КИУ «Вымпел-500») основан на измерениях времени прохождения ультразвуковых зондирующих импульсов по потоку и против потока газа. Разность времени распространения ультразвуковых колебаний по потоку и против него пропорциональна скорости течения в трубе, что позволяет определить объемный расход газа.

В состав комплексов входят следующие основные компоненты:

• - расходомер-счетчик, состоящий из ультразвукового преобразователя расхода (измерительного участка) с установленными пьезоэлектрическими датчиками, а также блока электронного БЭР (двух-, четырех- либо восьмиканального) со встроенным вычислителем (корректором) расхода;

• - Датчики давления «ГиперФлоу» (регистрационный № 64631-16);

• - Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex (регистрационный № 75208-19) или Термопреобразователи сопротивления ТСМ 012, ТСП 012 (регистрационный № 60966-15) или Преобразователи термоэлектрические Метран-2000 (регистрационный № 38549-13) или датчик температуры, входящий в состав канала температуры, неутвержденного типа;

• - внешний вычислитель (корректор) расхода БЭР-ВР (поставляется по отдельному заказу для реализации требований по дублированию средств измерений).

Блок электроники БЭР ультразвукового измерительного комплекса производит управление режимами работы пьезоэлектрических датчиков, обработку сигналов и вычисление объемного расхода и объёма газа при рабочих условиях. Блок электроники БЭР имеет стандартный цифровой интерфейс RS-485, два гальванически развязанных пропорциональных частотных выхода и обеспечивает возможность конфигурирования по каналу связи RS-485, т.е. введение в энергонезависимую встроенную память параметров газа и других исходных данных, необходимых для выполнения измерений в конкретных условиях эксплуатации.

Вычислитель (корректор) расхода, интегрированный в блок электроники, а также внешний вычислитель (корректор) БЭР-ВР (при его использовании) производит приведение результатов измерений объёмного расхода и объёма газа к стандартным условиям по стандартизованным методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05 с учётом результатов измерения давления и температуры измеряемой газовой среды. Комплекс допускает применение внешних вычислителей (корректоров) расхода сторонних производителей.

Вычислитель (корректор) расхода БЭР-ВР имеет стандартный цифровой интерфейс RS-485, обеспечивающий возможность конфигурирования, а также подключение блока электронного БЭР.

В блоке электронном БЭР и вычислителе (корректоре) расхода БЭР-ВР предусмотрено архивирование данных измерений: месячных, суточных, часовых и минутных трасс. Имеются архивы вмешательств и тревог.

Считывание архива данных и архива вмешательств осуществляется по интерфейсу RS-485.

На встроенный индикатор блока электронного БЭР и внешнего вычислителя (корректора) расхода БЭР-ВР выводятся следующие параметры:

- текущая дата и время (год, месяц, число, час, минуты, секунды);

-     текущее абсолютное давление, МПа;

-     текущая температура рабочей среды, °С;

-     расход в рабочих условиях, м³/ч*;

-     расход в стандартных условиях, м³/ч;

-     объем среды за все время работы, в рабочих условиях, м³*;

-     объем среды за все время работы, приведенный к стандартным условиям, м^3;

-     коды ошибок;

-    идентификационные данные ПО КИУ «Вымпел-500» (идентификационное

наименование, номер версии и цифровой идентификатор);

- контрольная сумма значений заводских метрологически значимых параметров;

• -     скорость обмена данными с верхним уровнем и Modbus-адрес устройства.

* Для внешнего вычислителя (корректора) расхода БЭР-ВР данные передаются с блока электронного БЭР.

На внешние устройства по интерфейсу RS-485 блока электроники БЭР, кроме вышеперечисленных данных, передаются следующие параметры конфигурации комплекса измерительного ультразвукового:

• - диаметр измерительного трубопровода (мм);

• - расстояния между пьезоэлектрическими датчиками (мм);

• - введённое в память прибора значение барометрического давления (кПа);

• - коммерческий час;

• - плотность среды в стандартных условиях (кг/м³);

• - компонентный состав измеряемой среды;

• - материал трубопровода;

• - тип термодатчика;

• - среда (природный газ или другая);

• - метод расчёта физических свойств измеряемой среды.

КИУ «Вымпел-500» обеспечивает двусторонний обмен информацией с внешними устройствами, который осуществляется по двухпроводной линии связи, длиной не более 1 км. КИУ «Вымпел-500» может быть использован в составе информационно-управляющих автоматизированных систем, а также с контроллерами, системами телеметрии и блоками обработки информации.

Фланцевый преобразователь расхода комплекса «Вымпел-500» исполнения «01» характеризуется наличием двух, четырех или восьми измерительных каналов, расположенных в двух или одной плоскостях.

Бесфланцевый преобразователь расхода комплекса «Вымпел-500» исполнения «02» представляет собой измерительный участок с прямыми участками, монтирующийся на существующую трубу. Характеризуется наличием восьми измерительных каналов, расположенных в двух плоскостях.

При необходимости КИУ «Вымпел-500» исполнений «01», «02» обеспечивает работу в реверсивном режиме потока.

Для обеспечения функции дублирования средств измерений комплексом измерительным ультразвуковым «Вымпел-500» исполнений «01», «02» допускается:

• - применение двух блоков электроники БЭР с интегрированными вычислителями (корректорами) расхода и независимыми каналами измерения расхода, давления и температуры на одном преобразователе расхода;

• - применение одного блока электроники БЭР с интегрированным вычислителем (корректором) расхода и одного внешнего вычислителя (корректора) расхода БЭР-ВР с независимыми каналами измерения давления и температуры и с общим каналом измерения расхода на одном преобразователе расхода.

В комплексах измерительных предусмотрена возможность замены пьезоэлектрических датчиков под давлением без демонтажа КИУ «Вымпел-500». Допускается замена попарно согласованных пьезоэлектрических датчиков в измерительных каналах комплекса измерительного ультразвукового без проведения внеочередной поверки.

КИУ «Вымпел-500» исполнений «01», «02» имеют различные классы точности: А, ББ, Б, В, Г, Д, А(02), Б(02) (таблицы 3, 4). Класс точности КИУ «Вымпел-500» определяется конструктивным исполнением («01» либо «02»), количеством измерительных каналов, а также методом проведения первичной поверки расходомера-счетчика (имитационный либо проливной).

Заводской номер наносится на информационную табличку методом лазерной гравировки.

Внешний вид УЗПР КИУ «Вымпел-500» - в соответствии с рис.1 и 2.

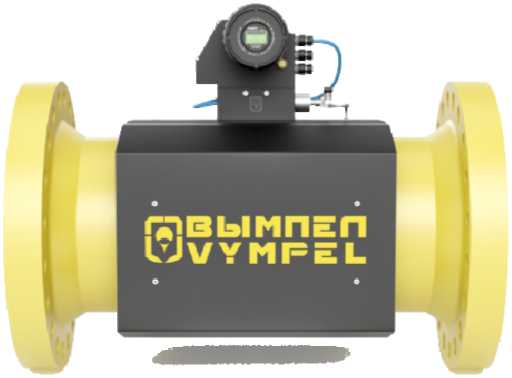

Рисунок 1 - Комплекс измерительный ультразвуковой «Вымпел-500» исполнение «01»

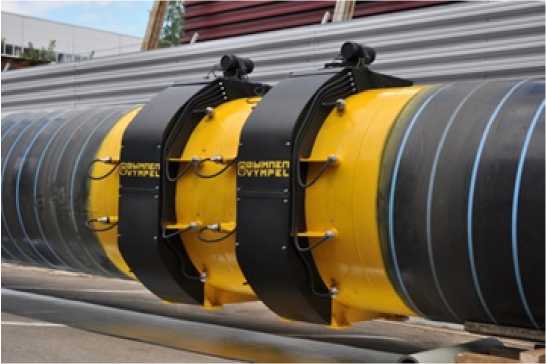

Рисунок 2 - Комплекс измерительный ультразвуковой «Вымпел-500» исполнение «02»

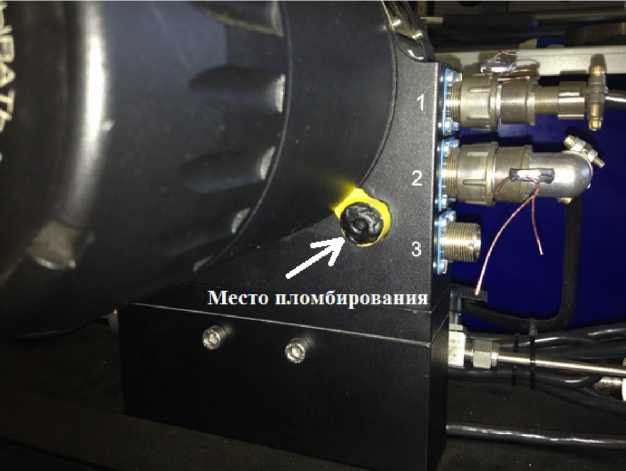

Место пломбирования

Рисунок 3 - Схема пломбирования блоков электроники БЭР (2-х, 4-х и 8-и канальное исполнение) и БЭР-ВР (вычислитель (корректор) расхода) КИУ «Вымпел-500»

Идентификационные данные встроенного программного обеспечения (ПО) КИУ «Вымпел 500» приведены в таблице 1.

Цифровой идентификатор (контрольная сумма) ПО рассчитан методом CRC32.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Технические характеристики КИУ и метрологические характеристики средств измерений, входящих в состав КИУ «Вымпел-500»

Таблица 3 - Метрологические характеристики КИУ «Вымпел-500» исп. «01»

Таблица 4 - Метрологические характеристики КИУ «Вымпел-500» исп. «02»

Допускается проводить поверку в одном из поддиапазонов при этом значение 0,01Qmax отсчитывается от Qmax поддиапазона № 1. Точностные характеристики при этом не изменяются.

Таблица 5 - Настраиваемые поддиапазоны

Достижение заявленных метрологических характеристик обеспечивается наличием входных и выходных прямых участков следующих длин: входной - не менее 10DN либо формирователь потока и прямолинейный участок не менее 5DN, выходной - не менее 3DN. Варианты исполнения - в соответствии с руководством по эксплуатации КИУ «Вымпел-500».

Допускается сопряжение корпуса первичного преобразователя с измерительным трубопроводом большего диаметра путем применения конических переходов в соответствии с требованиями ГОСТ 8.611-2013. Конические переходы могут быть выполнены непосредственно в корпусе первичного преобразователя.

наносят на маркировочную табличку комплекса измерительного ультразвукового «Вымпел-500» исполнений «01», «02» фотохимическим способом, на титульный лист руководства по эксплуатации методом компьютерной графики.

Базовый комплект поставки комплекса измерительного ультразвукового «Вымпел 500» исполнений «01», «02» в соответствии с таблицей 6, в зависимости от требований опросного листа.

Таблица 6

приведены в п. 1.1.4 «Устройство и работа прибора» ВМПЛ1.456.014 РЭ «Комплекс измерительный ультразвуковой «Вымпел-500» исполнений «01», «02». Руководство по эксплуатации.»

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств для средств измерений абсолютного давления в диапазоне от 1-10^-1 до 140⁷ Па»;

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;

ВМПЛ1.456.014 ТУ Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02». Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес: 143530, Московская область, Истринский район, г. Дедовск, Школьный проезд, 11

Телефон/факс (495) 992 38 60, (495) 992 38 70

E-mail: dedovsk@npovympel.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2152

Регистрационный № 85056-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений передачи данных NCG

Системы измерений передачи данных NCG (далее - СИПД) предназначены для измерений количества информации (передачи данных) с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

СИПД являются функциональными системами, реализованными на аппаратной платформе сервера Huawei E9000 производства фирмы Huawei Technologies Co., Ltd. (далее -оборудование E9000).

СИПД реализует следующие функции: измерение количества информации, сбор подробной учетной информации; статистическую обработку данных о длительности сеансов и количестве информации; сортировку первичной учетной информации; запись, хранение, архивацию учетной информации; передачу учетной информации в автоматическую систему расчетов и на внешний носитель.

Принцип действия СИПД основан на регистрации IP-адреса абонента и данных измерений длительности сеанса передачи данных и количества переданного объёма данных.

Конструктивно СИПД в виде плат-вычислителей общего назначения не имеет контурных разграничений в оборудовании E9000, которое размещается в общей аппаратной стойке. Внешний вид оборудования E9000 представлен на рисунке 1. Заводские номера средств измерений наносятся на заднюю панель конструктивных блоков, вставляемых в стойки шкафа для размещения оборудования E9000, в форме наклеек с цифро-буквенным обозначением номера.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Передняя панель         Задняя панель

Рисунок 1

Программное обеспечение Программное обеспечение (ПО) СИПД не содержит выделенной метрологической части

ПО. Идентификационные данные ПО СИПД приведены в таблице 1.

Таблица 1

Конструкция оборудования E9000 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Оборудование E9000 размещается в защищенном от несанкционированного доступа помещении. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и основные технические характеристики приведены в таблице 2.

Таблица 2- Метрологические и основные технические характеристики СИПД

наносится в виде наклеек на эксплуатационную документацию и на шкаф оборудования E9000.

Комплектность средства измерений

приведены в разделе 3 руководства по эксплуатации 5295-025-7722634182-2021 РЭ.

ГОСТ Р 8.873-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия Фирмы Huawei Technologies Co., Ltd.

Фирма Huawei Technologies Co., Ltd.

Адрес: Administration Building, Bantian, Longgang District, Shenzhen 518129, People's Republic of China

Телефон (факс): +86(755) 28780808

E-mail: info@huawei.com

Фирма Huawei Technologies Co., Ltd.

Адрес: Administration Building, Bantian, Longgang District, Shenzhen 518129, People's Republic of China

Телефон (факс): +86(755) 28780808

E-mail: info@huawei.com

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11

Телефон (факс): +7(495) 737-67-19

E-mail: info@trxline.ru

Уникальный номер записи в реестре аккредитованных лиц: № RA.RU.310671.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 августа 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

Г. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской ФедврнЦйИ 01' 28 ЙВГуС'1'И"2020 Г. № 290б"\
