О переоформлении свидетельства об утверждении типа средства измерений № 45838 «Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ЭМИС» от 08 декабря 2017 г. № 6591Е/ИС/ИЭ и № 6592/Е/ИС/ИЭ приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии

однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49346-12, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ЭЭ-510.000.000.00 МП «Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510». Методика поверки» (с изменением №  1), утвержденному ЗАО КИП «МЦЭ» 23.11.17

и распространить его действие на счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510», находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 45838 «Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49346-12, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

...... \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКЛ'1 Е 311

Сертификат: OOE1036eCDC011E780DAE0071BlB53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «08» февраля 2018 г. №261

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510»

Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510» класса точности 1 (далее - счетчик) с шунтовым преобразователем тока предназначены для измерений и многотарифного учета активной энергии в однофазных цепях переменного тока.

Счетчики изготавливаются с жидкокристаллическим дисплеем (ЖКИ). Индикаторы не менее, чем восьмиразрядные, отображают показания непосредственно в киловатт-часах, цена единицы младшего разряда - 0,01 кВт ч.

В конструкции счетчиков предусмотрены:

• - встроенные часы-календарь с резервным источником питания;

• - испытательный выход, совмещенный с основным передающим устройством;

• - устройство интерфейсное с последовательным каналом для обмена информацией с внешними устройствами, гальванически развязанное от цепей питания счетчика; устройство интерфейсное в зависимости от исполнения может включать в себя набор следующих модулей: RS-485, PLC, GPRS, ИК-порт;

• - светодиодный индикатор функционирования, засвечиваемый синхронно с импульсами на испытательном выходе;

• - щиток с указанием параметров счетчика.

Число тарифов 2 или 4 в зависимости от варианта исполнения.

В счетчиках предусмотрена возможность их перепрограммирования в случае изменения тарифного расписания, что производится без нарушения пломбы поверителя.

В счетчики может быть введена информация о праздничных датах, выходных днях, и времени перехода на летнее/зимнее время (8 временных зон). Для этих дней предусмотрено программирование смены тарифов.

В счетчиках дополнительно отображаются:

• - время: часы, минуты;

• - дата: день, месяц, год;

Установленный диапазон рабочих температур окружающего воздуха от минус 10 до плюс 45 °C, предельный рабочий диапазон температур счетчиков от минус 25 до плюс 55 °C, предельный температурный диапазон при хранении и транспортировании от минус 25 до плюс 70 °C.

Цепи напряжения и тока имеют защиту от бросков напряжения и тока.

Конструктивно счетчики выполнены в виде электронного модуля, корпуса, платы зажимов, и крышки зажимов. Корпус состоит из основания и крышки.

Конструкция корпуса предусматривает пыле- и влагозащиту электронного модуля как со стороны корпуса, так и со стороны зажимной платы. Счетчики предназначены для внутренней установки или наружной установки в специальных закрытых щитах или шкафах, имеющих дополнительную защиту от влияния окружающей среды.

Запись обозначения счетчика при его заказе и в документации другой продукции, в которой он может быть применен, должна содержать буквенно-цифровые комбинации в соответствии с приведенной ниже структурой.

Структура условного обозначения счетчика электрической энергии однофазного многотарифного «ЭМИС-ЭЛЕКТРА 510» (ЭЭ-510) приведена в таблице 1.

Таблица 1

Обозначения характеристик для различных вариантов исполнений счетчиков приведены в таблице 2.

Таблица 2

Пример обозначения изделия при заказе.

«Счетчик электрической энергии однофазный многотарифный 33-510-5-4-PLC-l-R-K», ТУ 4228-042-14145564-2011, что означает Счетчик электрической энергии однофазный многотарифный «ЭМИС-ЭЛЕКТРА 510» с характеристиками:

• - «5» - базовый (максимальный) ток 5 (60) А;

• - «4» - четырёхтарифный;

• - «РЬС» - имеет интерфейс RS-485, ИК-порт, PLC;

• - «1» - количество импульсных выходов 1;

• - « - »- монтаж на стену;

• - «R» - реле управления нагрузкой имеется;

• - «К» - контроль вскрытия крышки имеется.

Общий вид счетчика электрической энергии однофазного многотарифного «ЭМИС-ЭЛЕКТРА 510» показан на рисунке 1.

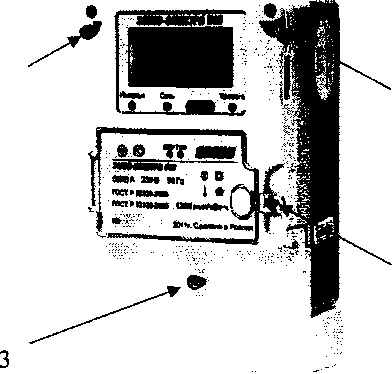

б) изготавливаемые в корпусе после 01.10.2017 г.

Стрелками обозначены места пломбировки:

• 1 - Место установки пломбы предприятия-изготовителя;

• 2 - Место установки пломбы поверителя;

• 3 - Место установки пломбы энергоснабжающей организации.

Рисунок 1 - Счетчик электрической энергии однофазный многотарифный «ЭМИС-ЭЛЕКТРА 510»

В счетчике предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Схема пломбировки счетчика приведена на рисунке 1.

Счетчики имеют встроенное программное обеспечение (ПО), а также внешнее ПО «EMIS-METERS» для опроса и настройки отдельных параметров счетчика, защищённое паролями и используемое только изготовителем и сервисными службами. ПО «EMIS-METERS» позволяет производить настройку / перенастройку следующих параметров: тарифные настройки, настройки даты и времени, настройка параметров реле управления нагрузкой. При этом счетчик должен быть подключен к компьютеру с установленным ПО «EMIS-METERS» с помощью адаптера «ЭМИС-СИСТЕМА 750» или других преобразователей интерфейсов.

ПО «EMIS-METERS» не позволяет изменять метрологические характеристики счетчика, заданные на предприятии-изготовителе.

Встроенное ПО счетчиков защищено от преднамеренных изменений следующими защитными мерами:

• - пломбами завода изготовителя и поверителя;

• - встроенными средствами защиты кода встроенного ПО;

• - отсутствием возможности изменения ПО счетчиков по интерфейсу без вскрытия пломбируемой крышки счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Идентификационные данные ПО «EMIS-METERS», а также встроенного ПО счетчика (nandflash_ee510_613) приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на титульный лист паспорта полиграфическим методом и на корпус счетчика фотохимическим способом.

Таблица 6 - Комплектность средства измерений

осуществляется по документу ЭЭ-510.000.000.00 МП «Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510». Методика поверки» (с изменением № 1), утвержденному ЗАО КИП «МЦЭ» 23.11.2017 г.

Основные средства поверки:

• - установка для регулировки и поверки счетчиков электроэнергии СУ001/1...3-02-Р-Ф-К, регистрационный номер в Федеральном информационном фонде (per. №) № 25472-10;

• - частотомер электронно-счетный типа 43-81/1, per. № 27323-04;

-программа для ЭВМ «ЭНЕРГОМЕРА СУ001» (свидетельство об официальной регистрации программы для ЭВМ № 2005610031 от 11.01.2005 г.).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт и на счетчик в месте для нанесения знака поверки указанном на рисунке 1.

приведены в эксплуатационном документе.

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока.

Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ТУ 4228-042-14145564-2011 Счетчики электрической энергии однофазные многотарифные «ЭМИС-ЭЛЕКТРА 510». Технические условия

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Адрес: 454092, г. Челябинск, пр. Ленина, д.З, офис 308 Телефон: +7 (351) 729-99-12

E-mail: sales@emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое   предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
