ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) предназначены для измерений и преобразований сигналов измерительных преобразователей в значения измеряемых параметров и вычисления расхода, массы, объема нефти, нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей, объемного расхода (объема) газа при стандартных условиях (температура 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия ИВК заключается в измерении и преобразовании входных сигналов, поступающих от измерительных преобразователей расхода (вихревых, турбинных, ротационных, ультразвуковых, кориолисовых (массовых)), давления, разности давлений, температуры, входных сигналов термоэлектрических преобразователей по ГОСТ 6616-94 и термометров сопротивления по ГОСТ 6651-2009 (для ИВК ИнКС.425210.002), частотных измерительных сигналов от измерительных преобразователей плотности.

ИВК состоит из встроенных в корпус процессора со встроенными сопроцессорами, дисплея и клавиатуры.

ИВК выпускается в трех вариантах исполнения в зависимости от набора функций и количества измерительных каналов: ИнКС.425210.001, ИнКС.425210.002 и ИнКС.425210.003. ИВК исполнения ИнКС.425210.001 позволяет вести учет расхода и количества жидкостей и газов не более чем по трем измерительным линиям, ИВК исполнения ИнКС.425210.002  - не более чем по шести, ИВК исполнения

ИнКС.425210.003 - не более чем по двенадцати.

В ИВК исполнения ИнКС.425210.003 предусмотрена возможность реализации алгоритмов управления технологическим процессом.

ИВК может иметь цифровые порты связи RS232/RS485, USB, интерфейс связи Ethernet (10/100BaseT), счетчики импульсных входов, модули ввода/вывода аналоговых и частотных сигналов с поддержкой механизма горячей замены.

ИВК обеспечивают выполнение следующих функций:

• - измерение и преобразование аналоговых сигналов силы постоянного тока, напряжения, термометров сопротивления типа PtlOO по ГОСТ 6651-2009, термоэлектрических преобразователей по ГОСТ 6616-94, импульсных, частотных сигналов, а также дискретных и цифровых (HART) сигналов;

• - воспроизведение аналоговых сигналов сигналы силы постоянного тока и напряжения;

-вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных сужающих устройств в соответствии с ГОСТ 8.586.2-2005, ГОСТ 8.586.4-2005, ГОСТ 8.586.5-2005;

-вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием осредняющих напорных трубок в соответствии с МИ 2667-2011;

• - приведение объемного расхода (объема) природного газа и попутного нефтяного газа (далее- ПНГ) при рабочих условиях к стандартным условиям в соответствии ГОСТ Р 8.740-2011, ГОСТ Р 8.733-2011;

• - вычисление физических свойств природного газа в соответствии с ГОСТ 30319.1-96, ГОСТ 30319.3-96 и коэффициента сжимаемости природного газа по уравнениям состояния AGA8-92DC и ВНИЦ СМВ, модифицированному методу КХ-19мод., модифицированному уравнению состояния GERG-91 мод. в соответствии с ГОСТ 30319.2-96;

• - вычисление теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа в соответствии с ГОСТ 31369-2008;

• - вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости ПНГ в соответствии с ГСССД МР 113-03;

• - вычисление массового расхода (массы) нефти и нефтепродуктов, пересчет плотности нефти в соответствии с ГОСТ Р 8.595-2004;

• - вычисление массового расхода (массы) однофазных и однородных по физическим свойствам жидкостей и газов по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода;

• - определение температуры точки росы по воде природного газа в соответствии с ГОСТ Р 53763-2009;

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

• - сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе ИВК;

• - управление трубопоршневыми поверочными установками, компакт-пруверами;

• - печать данных на подключенный принтер;

• - выполнения функций аналитического контроллера для хроматографа;

• - передача информации в системы более высокого уровня.

ИВК исполнения ИнКС.425210.003 обеспечивают также выполнение следующих функций:

• - приведение объемного расхода (объема) газа при рабочих условиях к стандартным условиям в соответствии с ГОСТ Р 8.741-2011, ГОСТ 8.611-2013;

• - вычисление физических свойств природного газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011;

• - расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости технически важных газов и смесей в соответствии с ГСССД МР 135-07;

• - вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей в соответствии с методикой ГСССД МР 118-05;

• - расчет плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и водяного пара в соответствии с ГСССД МР 147-2008;

• - вычисление плотности, фактора сжимаемости, скорости звука, показателя адиабаты и коэффициента динамической вязкости влажного воздуха в соответствии с ГСССД МР 220-2014 и ГСССД МР 176-2010;

• - расчет фактора сжимаемости многокомпонентных газовых смесей в соответствии с МИ 3548-2016;

• - вычисление плотности, коэффициентов объемного расширения и сжатия нефти, нефтепродуктов и смазочных масел по Р 50.2.076-2010;

• - вычисление расхода и количества нефти и углеводородных сред в соответствии с МИ 2693-2001, МИ 3532-2015, СТО Газпром 5.9-2007;

• - определение температуры точки росы по воде, абсолютной влажности, мольной и миллионной доли влаги в природном газе в соответствии с ГОСТ 20060-83 и ISO 18453:2004;

• - проведение поверки и контроля метрологических характеристик преобразователей расхода по МИ 3151-2008, МИ 3272-2010, МИ 3313-2011 и МИ 3380— 2012 в автоматическом режиме;

- проведение поверки и контроля метрологических характеристик по МИ 2622-2000, МИ 2974-2006 в автоматическом режиме;

• - нормирование компонентного состава газа по ГОСТ 31371.7-2008;

• - расчет тепловой энергии и количества теплоностителя в соответствии с МИ 2412-97 и МИ 2451-98;

• - вычисления объемной доли воды в сырой нефти методом расчета по результатам измерений плотностей сырой нефти, обезвоженной нефти и воды в соответствии с рекомендацией «ГСИ. Сырая нефть. Методика измерений объемной доли воды» (свидетельство об аттестации методики (метода) измерений № 01.00257-2008/4406-11);

-вычисления вязкости нефти, приведенной к условиям измерения объема (или стандартным условиям) по методике измерений «ГСИ. Нефть. Методика измерений вязкости на СИКЛ ПСП товарной нефти ЗАО «Мессояханефтегаз» (регистрационный номер федеральном информационном фонде по обеспечению единства измерений ФР. 1.31.2016.23430).

Пломбирование ИВК от несанкционированного доступа осуществляется с помощью свинцовых (пластмассовых) пломб и проволоки или наклеек с контрольными клеймами эксплуатирующей или обслуживающей организации.

Общий вид и схема пломбировки ИВК представлены на рисунке 1, 2 и 3.

Место пломбировки

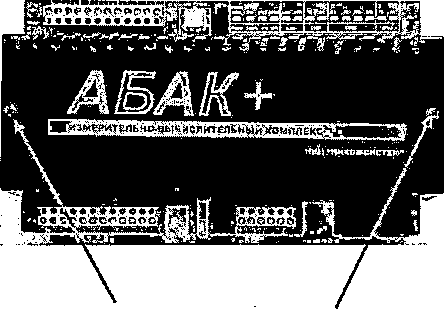

Рисунок 1 - Общий вид ИВК исполнения

ИнКС.425210.001

Место пломбировки

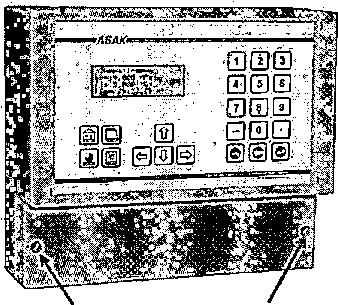

Рисунок 2 - Общий вид исполнения

ИнКС.425210.002

Место пломбировки

для крепления на стену или в шкаф

Место пломбировки для крепления на стену (увеличенный клеммный блок)

для врезки в щит или панель

Место пломбировки для крепления на стену или в шкаф (компактное размещение)

для крепления на din-рейку

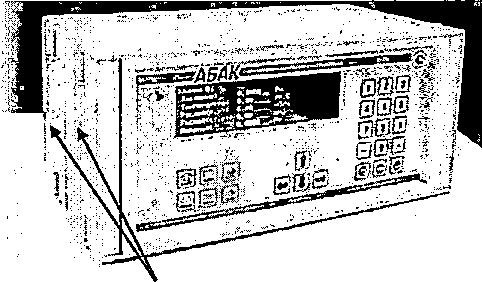

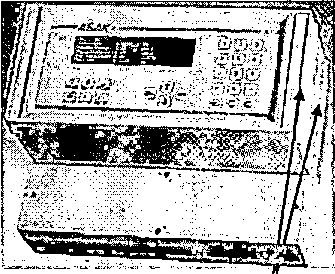

Рисунок 3 - Общий вид ИВК исполнения ИнКС.425210.003

Программное обеспечение

Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем систем идентификации пользователя с помощью логина и пароля и пломбировки корпуса ИВК.

Соответствие ИВК утвержденному типу осуществляется путем контроля идентификационного наименования, номера версии (идентификационного номера) и цифрового идентификатора ПО, отображаемых на дисплее ИВК.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО ИВК представлены в таблицах 1, 2 и 3.

Таблица 1 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.001

Таблица 2 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.002

Продолжение таблицы 3

Метрологические и технические характеристики

Метрологические и основные технические характеристики ИВК представлены в таблицах 4,5, 6, 7.

Таблица 4 - Метрологические характеристики ИВК исполнения ИнКС.425210.001

Таблица 5 - Метрологические характеристики ИВК исполнения ИнКС.425210.002

Таблица 6 - Метрологические характеристики ИВК исполнения ИнКС.425210.003

Таблица 7 - Основные технические характеристики ИВК

Знак утверждения типа

наносится на корпус ИВК методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность ИВК представлена в таблице 8.

Таблица 8 - Комплектность ИВК

Поверка

осуществляется по документу МП 17-30138-2012 «Инструкция. Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Методика поверки» (с изменением №2), утвержденному ООО Центр Метрологии «СТП» 07 марта 2017 г.

Основные средства поверки:

-калибратор многофункциональный MC5-R (регистрационный номер 22237-08);

- калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (регистрационный номер 52489-13);

-генератор сигналов специальной формы АКИП-3409/1 (регистрационный номер 53064-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.

Знак поверки ИВК наносится на свидетельство о поверке ИВК.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным расхода и количества жидкостей и газов «АБАК+»

ИнКС.425210.001 ТУ Комплексы измерительно-вычислительные количества жидкостей и газов «АБАК+». Технические условия

ИнКС.425210.002 ТУ Комплексы измерительно-вычислительные количества жидкостей и газов «АБАК+». Технические условия

ИнКС.425210.003 ТУ Комплексы измерительно-вычислительные количества жидкостей и газов «АБАК+». Технические условия

Изготовитель

Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, 17 Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, 100, корп.13 Телефон: (843) 212-50-10, факс: (843) 212-50-20

Web-сайт: http://incomsystem.ru

E-mail: marketing@incomsystem.ru

Испытательный центр

ГЦИ СИ ООО «стп»

Республика Татарстан, 420034, г. Казань, ул. Декабристов, д.81

Телефон:(843)214-20-98

Факс: (843)227-40-10

E-mail: office@ooostp.ru

Web-сайт: www.ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «СТП» по проведению испытаний средств измерений в целях утверждения типа № 30138-09 от 06.11.2009 г.
