№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

У станавливаемые сведения

Отменяемые сведения

У станавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Системы

КОМПАКС®

68197-17

Общество с ограниченной ответственностью «Научнопроизводственный центр «Динамика» (ООО «НПЦ «Динамика»), г. Омск, ул. Нефтезаводская,53

Общество с ограниченной ответственностью НПЦ «Динамика» - Научнопроизводственный центр «Диагностика, надежность машин и комплексная автоматизация»

(ООО НПЦ «Динамика»), г. Омск, пр. Губкина, д. 1, литера ЮАБ, № 0100886360000

Общество с ограниченной ответственностью НПЦ «Динамика» -Научно-производственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»), г. Омск

2.

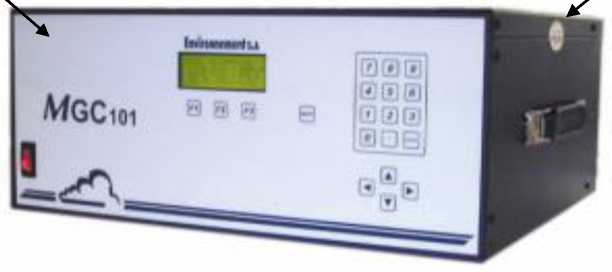

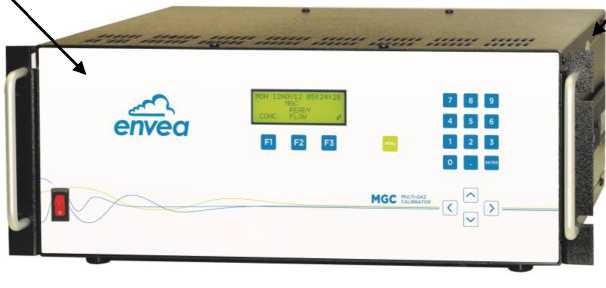

Генераторы газовых смесей

MGC101 модификаций

MGC101,

MGC101P

77819-20

Фирма

«Environnement

S.A.», Франция

Фирма

«ENVEA», Франция

АО «НеваЛаб»,

г. Санкт-Петербург

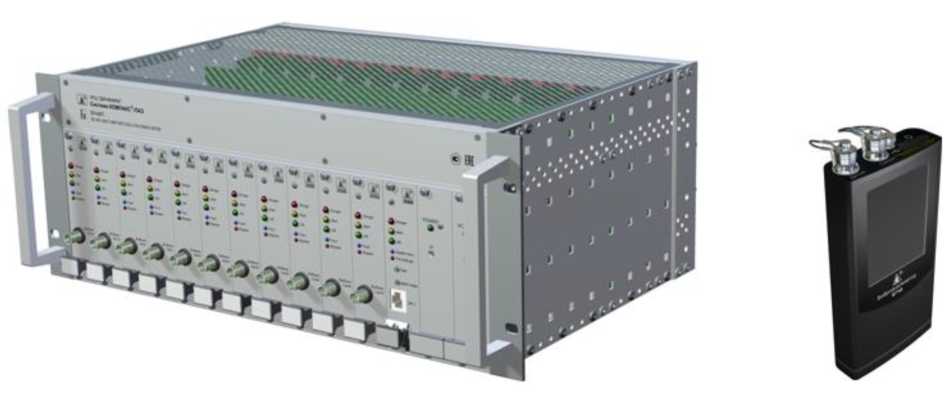

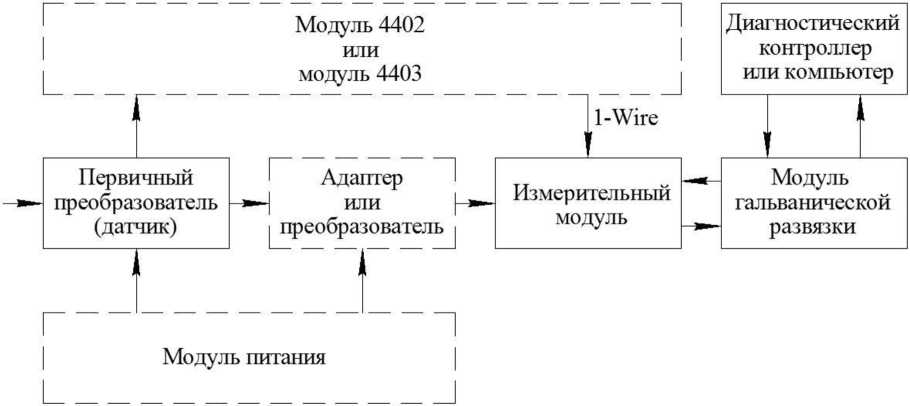

Наименование характеристики

Наименование платформы

CORNET®

CORNET®-EXPRESS

CORNET®-2

КОМПАКС®-Р

КОМПАКС®-ПАЗ

Виброанализатор

8710

Максимальное количество измерительных каналов:

- широкополосных

80

(на линию)

8

(на модуль)

128

(на сегмент)

64

(на оптический сегмент)

11

2

(1 - виброускорения

1 - частоты вращения)

- из них синхронно

1

(64 на систему)

8

(2 на модуль

8 на систему)

64

11

2

- цифровых

320

32

512

64

-

1 (температуры)

Полоса пропускания широкополосного канала, кГц, не менее

20

12,6

14

280

30

20

Интерфейс

Ethernet

10/100BASE-TX

Ethernet

10/100BASE-TX

Ethernet

10/100BASE-TX (взрывозащищенный)

Ethernet

10/100BASE-TX (взрывозащищенный) и WiFi

(IEEE 802/11 b/g/n)

Ethernet

10/100BASE-TX

WiFi

(IEEE 802/11 b/g/n) и USB 2.0

Протяженность линии модулей/сегмента, м, не более

500

100*

750

2000**

Протяженность линии датчика, м , не более

500

500

500

100

300

1,92

Наименование характеристики

Наименование платформы

CORNET®

CORNET®-EXPRESS

CORNET®-2

КОМПАКС®-Р

КОМПАКС®-ПАЗ

Виброанализатор

8710

Взрывозащищенное исполнение

0ExiaIIC

-

0ExiaIIC

1ExibIIB

0ExiaIIC

0ExiaIICT3 Ga

Порядок регистрации сигналов

последовательно -параллельный

последовательно -параллельный

последовательнопараллельный (распределенная обработка сигналов)

параллельный

параллельный

последовательнопараллельный

Целевое назначение

стационарные распределительны е системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств

бортовые системы мониторинга в реальном времени моторвагонного подвижного состава

стационарные, бортовые и мобильные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств

многоканальные, параллельные системы диагностики и мониторинга в реальном времени динамического и статического оборудования опасных производств

системы диагностики и мониторинга в реальном времени динамического оборудования

опасных производств на базе систем противоаварий -ной защиты

персональные системы диагностики и мониторинга динамического

оборудования опасных производств

Идентификационные данные (признаки)

Значение

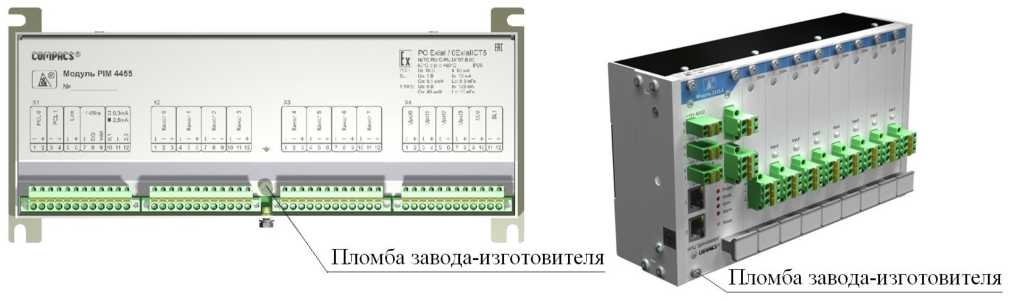

Модуль PIM 4455

Идентификационное наименование ПО

4455.hex

Номер версии (идентификационный номер) ПО

не ниже 16

Цифровой идентификатор ПО

недоступен

Модуль PIM 4443

Идентификационное наименование ПО

4453.hex

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор ПО

недоступен

Модуль PIM 4440.3

Идентификационное наименование ПО

4440.hex

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор ПО

недоступен

Модуль 3333.1

Идентификационное наименование ПО

Img3333 1

Номер версии (идентификационный номер) ПО

не ниже 224

Цифровой идентификатор ПО

недоступен

Блок ПАЗ

Идентификационное наименование ПО


Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

недоступен

Виброанализатор 8710

Идентификационное наименование ПО

8710.hex

Номер версии (идентификационный номер) ПО

не ниже 2.0

Цифровой идентификатор ПО

недоступен

ПО КОМПАКС®

Идентификационное наименование ПО

КОМПАКС 6

Номер версии (идентификационный номер) ПО

не ниже 10.2

Номер сборки (идентификационный номер) ПО

не ниже 281

Цифровой идентификатор ПО

недоступен

Идентификационное наименование ПО

КОМПАКС 7

Номер версии (идентификационный номер) ПО

не ниже 2.0.1

Общая ревизия (идентификационный номер) ПО

не ниже 3971

Цифровой идентификатор ПО

недоступен

Наименование характеристики

Значение

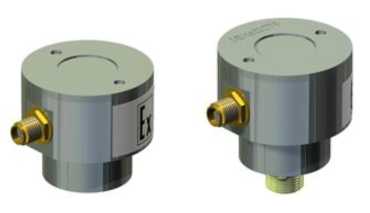

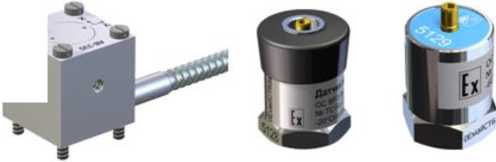

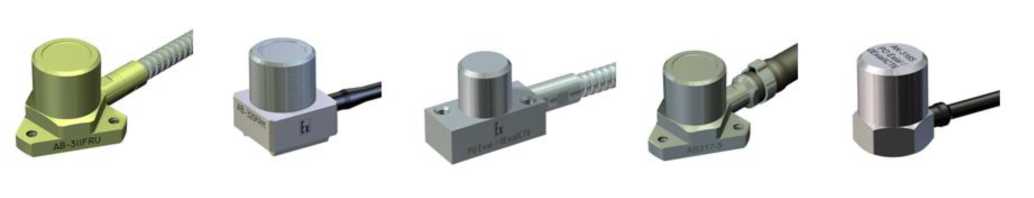

Диапазон измерений СКЗ виброускорения, м/с²

от 1 до 100

Диапазон измерений СКЗ виброскорости, мм/с*

от 1 до 100

Диапазон измерений СКЗ виброперемещения, мкм*

от 4 до 1000

Диапазон рабочих частот при измерении СКЗ виброускорения, Гц:

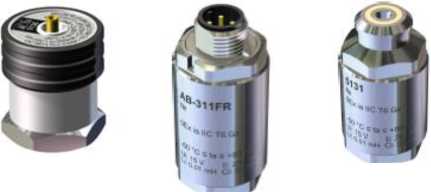

• - AB-311FR, AB-311FRO, 5136

• - 5131

• - AB-311FRU, AB-311FR, AB-317-5, AB-320FRM, AB-321FK,

АВ-330, 5129

• - AK-3165, 5128

от 2 до 3000 от 2 до 10000

от 10 до 3000 от 10 до 10000

Диапазон рабочих частот при измерении СКЗ виброскорости, Гц

от 10 до 1000

Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц

от 10 до 200

Пределы допускаемой основной относительной погрешности в рабочем диапазоне значений (на базовой частоте) при измерении, %:

• - СКЗ виброускорения (159,2 Гц)

• - СКЗ виброскорости (159,2 Гц)

• - СКЗ виброперемещения (40 Гц)

±2,5

±3,5

±4,0

Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %:

• - СКЗ виброускорения

• - СКЗ виброскорости

• - СКЗ виброперемещения

±3,5

±4,0

±4,5

Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, %

±0,1

Условия эксплуатации:

• - температура окружающего воздуха, °С:

• - AB-311FR, AB-311FRO, AB-311FRU, АВ317-5, AB-321FK, AK-3165

• - АВ-330

• - 5131

• - AB-320FRM, 5128, 5129, 5136

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -60 до +80 от -60 до +50 от -50 до +80 от -20 до +50

98

от 84 до 107

* измеряемые значения СКЗ виброскорости V, мм/с, и СКЗ виброперемещения S, мкм, вычисляются по формулам:

а     „      V           п

V----- ■ 10³ S-    ■ 10^э =       -10⁶

2nf        2nf      (2nfY

где a - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц.

Наименование характеристики

Значение

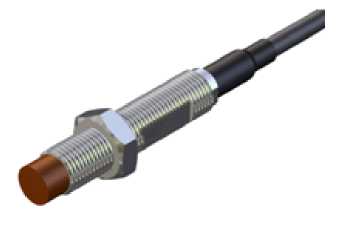

Диапазон измерений размаха относительного виброперемещения*, мкм, при начальном зазоре 2100 мкм

от 50 до 1400

Диапазон рабочих частот при измерении относительного виброперемещения, Гц

от 5 до 2000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, %

± 5,0

Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более

± 5,0

Диапазон измерений расстояния до контролируемой поверхности, мкм

от 1400 до 2800

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, %

± 5,0

Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -60 до +80

98

от 84 до 107

* измеряемые значения размаха относительного виброперемещения S2a, мкм, вычисляются по формуле:

где a - измеренное значение СКЗ виброускорения, м/с²;

f - частота колебаний, Гц.

Наименование характеристики

Значение

НСХ подключаемых термопар по ГОСТ Р 8.585-2001

ТХК (L)

Диапазон измерений, °С

от -50 до +800

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

± 1,0

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Наименование характеристики

Значение

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Наименование характеристики

Значение

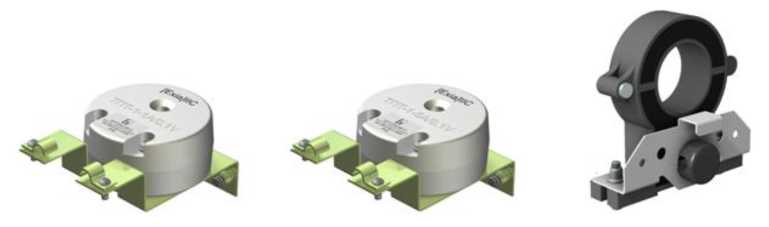

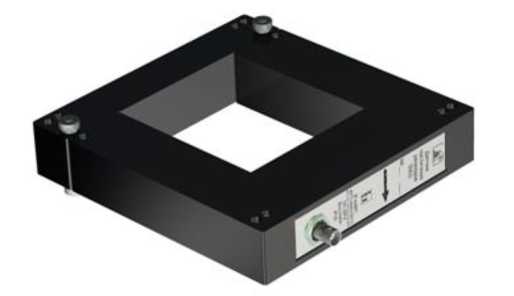

Диапазон измерений силы постоянного тока, А:

- 5304

от -600 до +600

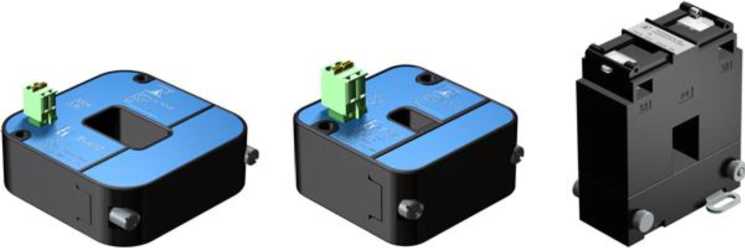

Диапазон измерений СКЗ силы переменного тока частотой 50 Гц, А: - ТПТ-1-1А/0.1 V

от 0 до 1

- ТПТ-1-5А/0.1 V

от 0 до 5

- 5304

от 0 до 600

- 5307

от 0 до 300

- 5308

от 0 до 50

- ХН-32-100А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 100

- ХН-32-150А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 150

- ХН-32-200А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 200

- ХН-32-250А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 250

- ХН-32-300А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 300

- ХН-32-400А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 400

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %

± 1,00

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений СКЗ силы переменного тока частотой 50 Гц, %

± 1,0

Пределы допускаемой дополнительной погрешности измерений силы постоянного тока и СКЗ силы переменного тока частотой 50 Гц от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

1,0

Условия эксплуатации:

- температура окружающего воздуха, °С:

- ТПТ-1-А/0.1 V; ТПТ-1-5А/0.1 V; 5307; 5308; ХН-32-100А/5А; ХН-32-150А/5А; ХН-32-200А/5А; ХН-32-250А/5А; ХН-32-300А/5А; ХН-32-400А/5А

от -50 до +60

- 5304

от 0 до +60

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа:

- 412 ДИ-0,1

- 412 ДИ-0,6

- 412 ДИ-1,6

- 412 ДИ-2,5

- 412 ДИ-4,0

- 412 ДИ-6,0

- 412 ДИ-10

- 412 ДИ-16

от 0 до 0,1 от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений избыточного давления, %

± 0,5

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

2,0

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

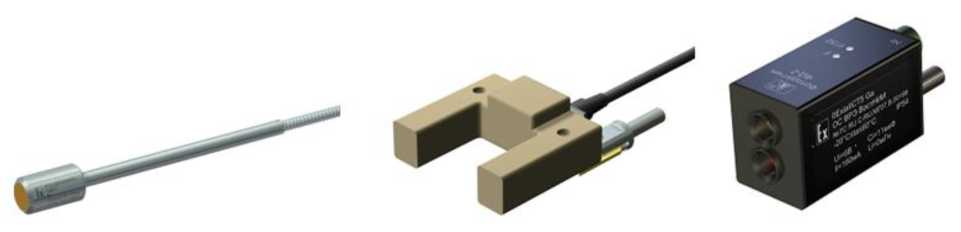

Диапазон измерений частоты вращения, Гц:

• - ТДИ-1, 5605

• - ФД-2

• - 5007 с адаптером МР

от 4 до 467 от 0,1 до 200 от 0,1 до 5000

Диапазон измерений частоты следования импульсов, Гц:

от 0,1 до 10000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты вращения и частоты следования импульсов, %

± 0,2

Пределы допускаемой дополнительной погрешности измерений частоты вращения и частоты следования импульсов от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, мВ

от-1000 до +1000

Диапазон измерений СКЗ напряжения переменного тока, мВ

от 0 до 1000

Диапазон частот напряжения переменного тока, Гц

от 2 до 20000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, %

± 0,15

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, %:

• - в диапазоне частот от 2 до 5 Гц вкл.

• - в диапазоне частот св. 5 до 10000 Гц вкл.

• - в диапазоне частот св. 10000 до 20000 Гц вкл.

не нормируются ± 0,5

не нормируются

Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и СКЗ напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Наименование характеристики

Значение

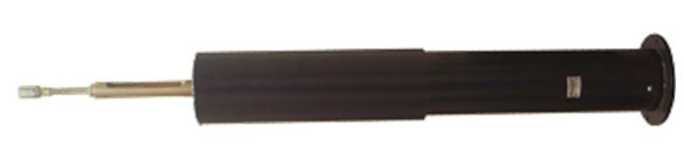

Диапазон измерений линейного перемещения, мм

от 0 до 300

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений линейного перемещения, %

± 5,0

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Динамический диапазон измерений СКЗ амплитуды напряжения, дБ, не менее

95

Динамический диапазон измерений амплитуды напряжения, дБ, не менее

86

Динамический диапазон измерений энергии сигнала, дБ, не менее

120

СКЗ амплитуды напряжения собственных шумов, приведенное ко входу, мкВ, не более

13

Диапазон рабочих частот, кГц

от 25 до 265

Пределы допускаемой основной относительной погрешности измерений СКЗ амплитуды напряжения, дБ

± 1

Пределы допускаемой основной относительной погрешности измерений амплитуды напряжения, дБ

± 2

Пределы допускаемой основной относительной погрешности измерений энергии сигнала, дБ

± 2

Неравномерность амплитудно-частотной характеристики при измерении СКЗ амплитуды напряжения в рабочем диапазоне частот, дБ, не более

± 3

Ослабление сигнала за пределами рабочего диапазона частот, дБ на октаву, не менее

30

Максимальная скорость обработки импульсов в одноканальном режиме, с^-1, не менее

10000

Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп.

± 1

Диапазон измерений длительности импульса, мкс

от 50 до 500000

Пределы допускаемой относительной погрешности измерений длительности импульса, мкс

± 10

Пределы допускаемой дополнительной погрешности измерений СКЗ амплитуды напряжения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

0,5

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +80

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений силы переменного тока, мА

от 1 до 100

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

± 10

Частота повторения импульсов, Гц, не более

10000

Пределы допускаемой основной относительной погрешности измерений частоты повторения импульсов, %

± 2

Пределы допускаемой дополнительной погрешности измерений силы переменного тока и частоты повторения импульсов от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

0,5

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания переменного тока, В

230±23

- частота переменного тока, Г ц

50,0±0,5

Потребляемая мощность, В^А, не более*:

- платформа CORNET^®

200+ni ’11+ П2^50

- платформа CORNET^®-EXPRESS

174

- платформа CORNET^®-2

200+пз^7

- платформа КОМПАКС^®-Р

200+ пз^60

- платформа КОМПАКС®-ПАЗ

701

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа (мм рт. ст.)

от 70,0 до 106,7

(от 525 до 800)

Средний срок службы, лет

10

Средняя наработка на отказ, ч

80000

* где n1 - количество модулей GDM, n2 - количество модулей ГР 3239, пз - количество контроллеров полевой сети 2979

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

ВИП AB-311FRU, ВИП AB-311FR0

045x33

0,38

ВИП AB-320FRM

29х30х36

0,40

ВИП AB-321FX

45x22x30

0,38

ВИП AB-330

42х42х42

0,40

ВИП АВ-3НН<

022x44

0,06

ВИП AX-3165

014x19

0,03

ВИП АВ-317-5

045x33

0,48

Датчик вибрации 5128

021,9x28,6

0,03

Датчик вибрации 5129

022,0x31,7

0,04

Датчик вибрации 5131

022x38

0,07

Датчик вибрации 5136

031,1x36,1

0,05

Трансформаторный преобразователь тока

ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V

060x28

0,10

Трансформатор тока разъемный ХН-32

90х110х52

0,60

Датчик тока 5304

100х100х44

0,30

Датчик тока 5307

95х100х48

0,50

Датчик тока 5308

63х70х48

0,30

Датчик давления 412 ДИ

032x80

0,15

Фотодатчик ФД-2

34x42x100

0,20

Таходатчик индукционный ТДИ-1

030x240

0,28

Датчик оборотов 5605

78х39х123

0,25

Датчик перемещения 5007

010x48

0,08

Датчик «КОКОС»

0150х1013

18,00

Датчик АЭ 5703

35,0х42,3х31,3

0,07

Имитатор датчика АЭ 8113

35,0х42,3х39

0,10

Датчик 5902

176,0х198,7х49,0

0,60

Адаптер MP

56,0x84,3x30,0

0,12

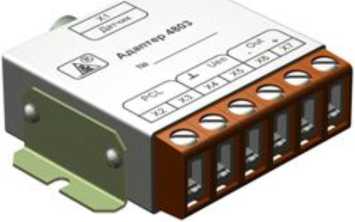

Адаптер 4803

88,0х85,5х27,0

0,30

Адаптер ДПС 4205

28х64х32

0,10

Блок усилителей 4108

60,0х83,5х40,2

0,20

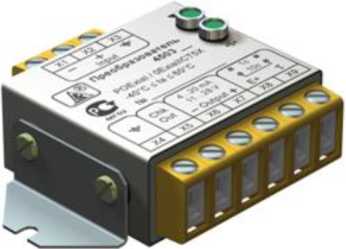

Преобразователь 4503

116,6х86,0х35,2

0,30

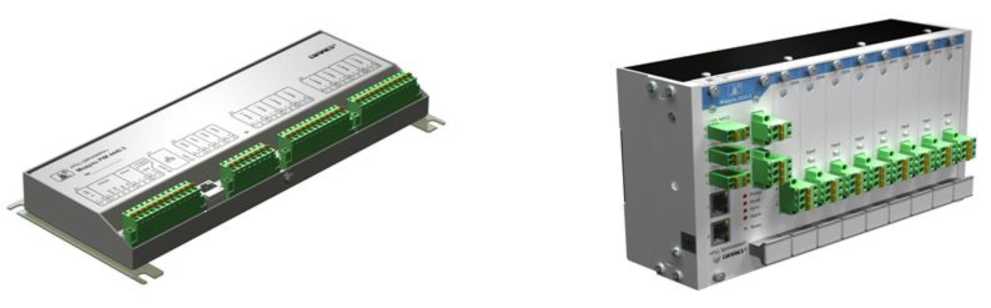

Модуль 3333.1

231,9х136,2х82,1

1,70

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

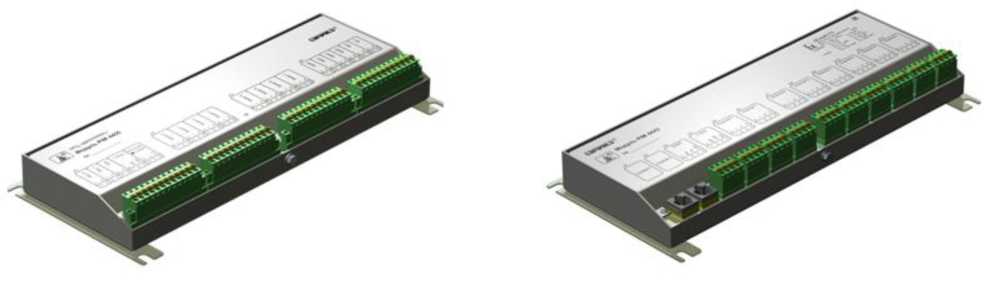

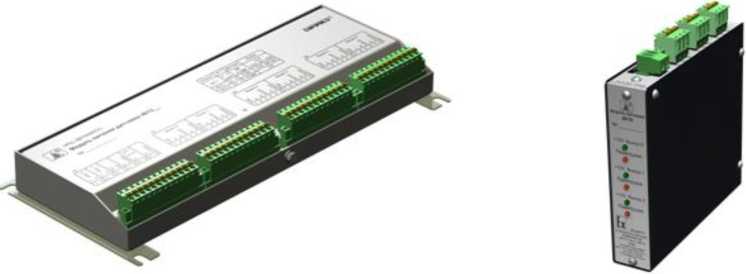

Модуль PIM 4440.3

309,0х140,0х38,5

1,50

Модуль PIM 4443

309,0х140,0х38,7

2,10

Модуль PIM 4455

309,0х140,0х38,7

1,70

Модуль 4402

64,0х75,4х50,1

0,11

Модуль 4403

64,0х75,4х50,1

0,11

Модуль питания датчиков 4613

309,0x140,0x38,7

1,50

Модуль питания 4615

309,0x140,0x38,4

1,70

Модуль питания 4619

135х124х30

1,00

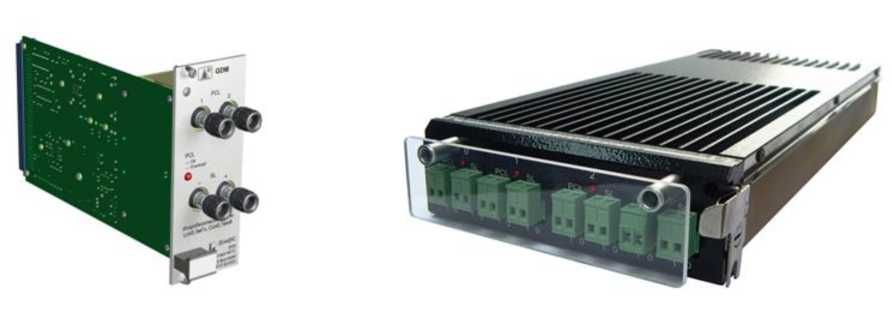

Модуль GDM

50,5x128,5x195,0

0,40

Модуль ГР 3239

143,5х43,0х340,0

2,50

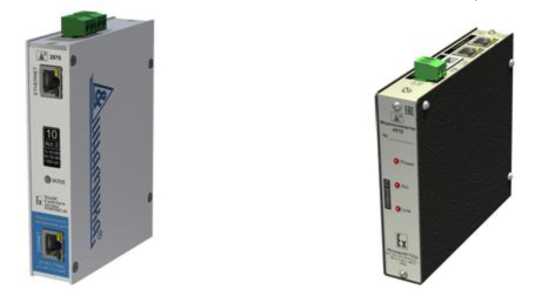

Медиаконвертер 4570

29,9х127,4х130,3

0,30

Виброанализатор 8710

68,0х145,5х24,0

0,30

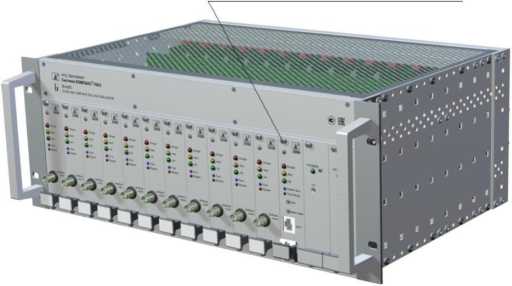

Блок ПАЗ 2002

482,6х177,0х341,7

10,0

Контроллер полевой сети 2979

270х177х280

4,70

Наименование составной части

Степень защиты

ВИП AB-311FRU

IP67

ВИП AB-320FRM

ВИП АВ-31Н^;К

ВИП AB-321FK

ВИП AX-3165

Датчик вибрации 5128

Датчик вибрации 5131

Датчик вибрации 5136

Датчик АЭ 5703

Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V

IP54

Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V

Датчик давления 412 ДИ

Фотодатчик ФД-2

Таходатчик индукционный ТДИ-1

Имитатор датчика АЭ 8113

Виброанализатор 8710

Датчик «КОКОС»

IP44

Медиаконвертер 4570

IP40

Модуль ГР 3239

Датчик 5902

IP20

Адаптер MP

Адаптер 4803

Датчик тока 5307

Датчик тока 5308

Преобразователь 4503

Наименование составной части

Степень защиты

Модуль 3333.1

IP20

Модуль PIM 4443

Модуль PIM 4455

Модуль PIM 4440.3

Модуль 4402

Модуль 4403

Модуль GDM

Модуль питания датчиков 4613

Модуль питания 4615

Модуль питания 4619

Датчик тока 5304

Трансформатор тока разъемный ХН-32

Блок ПАЗ 2002

Контроллер полевой сети 2979

Наименование оборудования

Маркировка взрывозащиты

ВИП AB-311FRU

РО ExiaI/0ExiaIICT6

ВИП AB-320FRM

ВИП AB-321FK

ВИП AX-3165

ВИП AB-311FR

0Ex ia IIC T6 Ga

Датчик вибрации 5128

Датчик вибрации 5131

Датчик вибрации 5136

Датчик давления 412 ДИ

Таходатчик индукционный ТДИ-1

Датчик перемещения 5007

Датчик «КОКОС»

Датчик АЭ 5703

Имитатор датчика АЭ 8113

Адаптер MP

Модуль PIM 4455

Фотодатчик ФД-2

0ExiaIICT5

Адаптер 4803

Преобразователь 4503

Модуль PIM 4443

Медиаконвертер 4570

0ExiaopisIICT5 Ga

Модуль 3333.1

0ExiaIICT4

Виброанализатор 8710

0ExiaIICT3 Ga

Модуль GDM

[Exia]I/[Exia]IIС

Наименование оборудования

Маркировка взрывозащиты

Трансформаторные преобразователи тока ТПТ-1-1А/0.1 V

|E\ia|IIC

Трансформаторные преобразователи тока ТПТ-1-5А/0.1 V

Модуль ГР 3239

Блок ПАЗ 2002 (модуль реле монитора 3252)

Наименование

Обозначение

Количество

1 Оборудование системы КОМПАКС®

1.1 Взрывозащищенные оборудование системы КОМПАКС®

ВИП AB-311FRU

КОБМ.433642.001-20

По согласованию с заказчиком

ВИП AB-311FRO

КОБМ.433642.001-15

ВИП AB-320FRM

КОБМ.433642.002-20

ВИП Ab-311FR

КОБМ.433642.001-50

ВИП AB-321FK

КОБМ.433642.003

ВИП АВ-330

КОБМ.433642.038

ВИП АК-3165

КОБМ.433642.015

Датчик вибрации 5128

КОБМ.433642.028

Датчик вибрации 5129

КОБМ.433642.029

Датчик вибрации 5131

КОБМ.433642.031

По согласованию с заказчиком

Датчик вибрации 5136

КОБМ.433642.036

Трансформаторный преобразователь тока

ТПТ-1-1А/0.1 V

КОБМ.434724.001-02

Трансформаторный преобразователь тока

ТПТ-1-5А/0.1 V

КОБМ.434724.001

Датчик тока 5307

КОБМ.434724.007

Датчик тока 5308

КОБМ.434724.008

Датчик давления 412 ДИ

КОБМ.406233.001

По согласованию с заказчиком

Фотодатчик ФД-2

КОБМ.468229.005

Таходатчик индукционный ТДИ-1

КОБМ.402142.002

Датчик перемещения 5007

КОБМ.402169.007

Датчик «КОКОС»

КОБМ.402115.001

Датчик АЭ 5703

КОБМ.433633.003

Датчик 5902

КОБМ.434726.002

Адаптер MP

КОБМ.468151.009

Адаптер 4803

КОБМ.469133.003

Имитатор датчика АЭ 8113

КОБМ.469153.003

Блок усилителей 4108

КОБМ.468731.017

Наименование

Обозначение

Количество

Преобразователь 4503

КОБМ.735322.008

Модуль 3333.1

КОБМ.466256.001-03

Модуль PIM 4443

КОБМ.468363.069

Модуль PIM 4455

КОБМ.468363.055

Модуль 4402

КОБМ.468212.002

Модуль 4403

КОБМ.468212.003

Модуль питания датчиков 4613

КОБМ.436614.013

По согласованию с заказчиком

Модуль питания 4615

КОБМ.436111.010

Модуль питания 4619

КОБМ.436614.019

Модуль GDM

КОБМ.468364.024

Модуль ГР 3239

КОБМ.468363.039

Контроллер полевой сети 2979

КОБМ.468364.069

Медиаконвертер 4570

КОБМ.468153.070

Виброанализатор 8710

КОБМ.468222.010

Блок ПАЗ 2002

КОБМ.468244.002

1.2 Оборудование системы КОМПАКС® общепромышленного исполнения

ВИП АВ-317-5

КОБМ.433642.032

Датчик тока 5304

КОБМ.411111.004

Трансформатор тока разъемный ХН-32

КОБМ.671221.001

По согласованию с заказчиком

Датчик оборотов 5605

КОБМ.402412.005

Адаптер ДПС 4205

КОБМ.468353.005

Модуль PIM 4440.3

КОБМ.468363.063

Контроллер диагностический*

-

2 Комплекты

Кабельные линии связи*

Коробка ответвительная*

По согласованию

Коробка соединительная*

с заказчиком

Кожух адаптера*

Кожух модуля*

Шкаф модульный*

По согласованию с заказчиком

Комплект датчикодержателей*

Комплект установочных изделий*

Комплект монтажных изделий*

3 Документация

Руководство по эксплуатации

КОБМ.421451.002 РЭ**

1 экз.

Формуляр

КОБМ.421451.002 ФО**

1 экз.

Методика поверки

КОБМ.421451.017 МП

1 экз.

Примечания:

* Тип определяются требованиями проекта по согласованию с заказчиком. ** Обозначение документа согласно обозначению исполнения системы.

Идентификационные данные (признаки)

Значение

MGC101

MGC101P

Идентификационное наименование ПО

MGC101

MGC101P

Номер версии (идентификационный номер)

ПО

не ниже 6100-1.35

01

не ниже 6103-1.38-01

Цифровой идентификатор ПО

-

-

Измерительный канал

Целевые компоненты

Диапазон воспроизведения объемной (молярной) доли целевого компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Газ-разбави_тель ²⁾

Пределы допускаемой относительной погрешности заданного значения объемной доли (молярной) целевого компонента в смеси на выходе генератора, %

Канал

озона

Оз

от 1,540^-6 до 5,040^-5

-

Воздух

±7

от 5,040^-6 до 1,040^-4

-

±7

Канал динамического разбавления

NH3,

NO,

NO2

от 5,040^-6 до 1,040^-3 включ.

±(св. 2,0 до 4,0 включ.)

Воздух

± 5 + (^A(XB^)P -100)^{2 п} V      ^XB

SO2,

H2S

от 2,040^-6 до 1,040^-3 включ.

NO,

NO2,

SO2,

H2S,

NH3

св. 1,040^-3 до 0,1

±(св. 1,0 до 2,0 включ.)

Воздух, Азот

±3,0

±(св. 2,0 до 3,0 включ.)

±4,0

±(св. 3,0 до 4,0 включ.)

±5,0

CO,

CH4

от 2,040^-4до 1,040^-2 включ.

±(св. 2,0 до 3,0 включ.)

Воздух, Азот

±J 3,5² + (^⁽XB)^p ,ioo)^⁾

±(св. 3,0 до 4,0 включ.)

±^4,5² + (^A(XB^)P -100)^{2 П}

св. 1,0-10^-2 до 0,1

±(св. 1,0 до 2,0 включ.)

Воздух, Азот

±2,5

±(св. 2,0 до 3,0 включ.)

±3,5

±(св. 3,0 до 4,0 включ.)

±4,5

CO2

от 2,0-10^-3 до 0,1

±(св. 1,0 до 2,0 включ.)

Воздух*,

Азот

±2,5

±(св. 2,0 до 3,0 включ.)

±3,5

±(св. 3,0 до 4,0 включ.)

±4,5

Термоди-ффузион-ный канал

SO2,

H2S

от 2,040^-6 до 1 •Ю^-4 включ.

-

Воздух

±8

св. 140^-4 до 1540^-4

-

Воздух

±6

NO2

от 5,040^-6 до 1Д10^-4 включ.

-

Воздух

±8

св. 1Д10^-4 до 1540^-4

-

±6

Измерительный канал

Целе

вые компоненты

Диапазон воспроизведения объемной (молярной) доли целевого компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Газ-разбави_тель ²⁾

Пределы допускаемой относительной погрешности заданного значения объемной доли (молярной) целевого компонента в смеси на выходе генератора, %

Термодиффузионный канал

NH3

от 1,0Д0^-5 до 1,0Д0^-4 включ.

-

Воздух

±8

св. 1,0Д0^-4 до 15Д0^-4

-

±6

Канал титрован ия в газовой фазе

NO2

от 5,0Д0^-6 до 1,0Д0^-4

-

Воздух

+7

• ¹⁾ Д(Х_в )_р - абсолютная погрешность определения содержания целевого компонента (компонента В) в газе разбавителе, %;

Х - требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, %;

• ²⁾ Источники получения газа - разбавителя:

• - Воздух - генератор нулевого воздуха утвержденного типа;

• - Воздух* - генератор нулевого воздуха утвержденного типа с объемной долей СО2 не более 1,0 млн^-1;

• - Азот - азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением

Наименование характеристики

Значение

Диапазон коэффициентов разбавления

от 10 до 1000

Пределы допускаемой относительной погрешности коэффициента разбавления, %

±3

Диапазон расходов газа-разбавителя, дм³/мин

от 1 до 10

Диапазон расходов исходной ГС, дм³/мин

от 0,01 до 0,1

Пределы допускаемой относительной погрешности установления расхода газа-разбавителя и исходной ГС, %

±2

Пределы допускаемой относительной погрешности поддержания расхода газа-разбавителя и исходной ГС в течение 2 ч непрерывной работы, %

±1

Номинальное значение температуры в термостате, ^оС

35,0

Пределы допускаемой абсолютной погрешности установления температуры в термостате, ^оС

±0,1

Пределы допускаемой абсолютной погрешности поддержания температуры в термостате в течение 2 ч непрерывной работы, ^оС

±0,1

Наименование характеристики

Значение

Объемный расход ГС на выходе генератора для термодиффузионного канала, дм³/мин

от 1 до 10

Пределы допускаемой относительной погрешности установления расхода для термодиффузионного канала, %

±2

Пределы допускаемой относительной погрешности поддержания расхода для термодиффузионного канала в течение 2 ч непрерывной работы, %

±1

Наименование характеристики

Значение

Время непрерывной работы, ч, не менее

8

Время прогрева, ч, не более

2

Габаритные размеры, мм, не более:

- длина

635 или 380

- ширина

485

- высота

180

Масса, кг, не более

15

Потребляемая мощность, В^А, не более

250

Напряжение питания переменным током частотой (50±1) Гц, В

от 207 до 253

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

6000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей воздуха, ^оС

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Наименование

Обозначение

Количество

Генератор газовых смесей MGC101 модификаций MGC101, MGC101P ^п

1 шт.

Руководство по эксплуатации (с дополнением)

_-

1 экз.

Методика поверки

МП-242-2299-2019

1 экз.

¹⁾ Стандартные образцы состава - газовые смеси в баллонах, источники газа -разбавителя и источники микропотоков приобретаются отдельно от генератора
