—v—

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

08 декабря 2025 г.                                                                 у_о       2677

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии от «___»    ^{декабря}    2025 г. № ²⁶⁷⁷

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части сведений о месте осуществления деятельности изготовителей

Лист № 1 Регистрационный № 71760-18                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Газоанализаторы стационарные КАМ200-97 предназначены для измерений содержания (объемной доли и довзрывоопасных концентраций) метана в воздушных средах, сигнализации о превышении установленных порогов.

Описание средства измерений

Газоанализаторы стационарные КАМ200-97 являются одноканальными стационарными автоматическими приборами непрерывного действия.

Принцип действия газоанализаторов - оптический, основанный на изменении поглощения инфракрасного излучения анализируемой средой в зависимости от содержания определяемого компонента. Способ отбора пробы - диффузионный.

Газоанализаторы стационарные КАМ200-97 выполнены в едином цилиндрическом корпусе, с одной стороны которого расположен кабельный ввод с промаркированными проводами для подключения внешних цепей, с другой - находится измерительная ячейка, защищенная полупроницаемой мембраной от запотевания и металлической сеткой от механических повреждений. На корпусе газоанализатора расположен многоцветный светодиодный индикатор состояний, предназначенный для сигнализации о превышении установленных порогов содержания компонентов в окружающем воздухе, а также о неисправностях прибора.

Внутри корпуса расположен датчик инфракрасный оптический, состоящий из инфракрасного светодиода, приемников опорного и измерительного каналов, усилителей сигналов, стабилизатора питания и микроконтроллера. Датчик выдает значение содержанияизмеряемого газа (объемной доли, % и довзрывоопасной концентрации, % НКПР) в цифровой форме по последовательному интерфейсу UART. Датчик имеет искробезопасное исполнение с маркировкой Ex ia I Ma U/Ex ia IIC Ga U и подключается к газоанализатору по искробезопасным цепям.

Модуль интерфейса включает в себя управляющий микроконтроллер, формирователи сигналов последовательного интерфейса и дискретных сигналов превышения порогов.

Микроконтроллер выполняет следующие функции:

• - управление прибором;

• - индикацию состояния и режима газоанализатора;

• - опрос датчика;

• - обмен информацией с внешними устройствами.

По отдельной линии, независимо от обмена по цифровому интерфейсу, выдаются дискретные сигналы по двум каналам, информирующие о превышении заданных порогов содержания определяемого компонента.

Выходными сигналами газоанализаторов являются:

- цифровой RS-485;

- два независимых дискретных от 0 до (Ипит - 0,6) В, где Ипит - напряжение питания газоанализатора.

Общий вид газоанализаторов стационарных КАМ200-97 представлен на рисунке 1. Пломбирование газоанализаторов не предусмотрено.

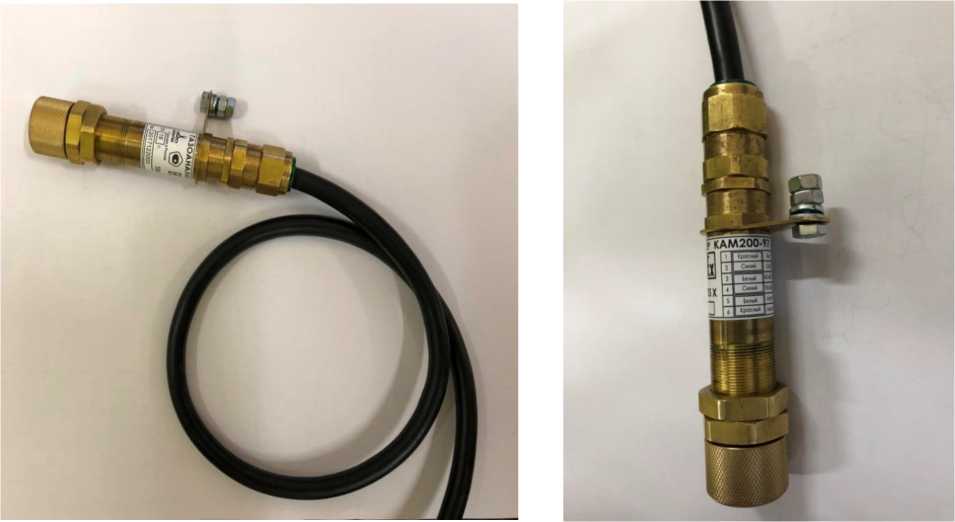

Рисунок 1 - Общий вид газоанализаторов стационарных КАМ200-97

Газоанализаторы стационарные КАМ200-97 имеют встроенное программное обеспечение (ПО) «97», выполняющее следующие функции: преобразование выходного сигнала сенсоров в единицы объемной доли метана, % и % НКПР, оповещение о превышении заданных порогов содержания определяемых компонентов. Полученная измерительная информация доступна по цифровому интерфейсу обмена данными с внешними устройствами (персональный компьютер, системы верхнего уровня). Сигнализация об аварийных ситуациях с помощью дискретных выходов.

Внешнее (сервисное) ПО «KAM200_97_UTIL», устанавливаемое на ПК, служит для визуализации измерительной информации, получаемой по цифровому интерфейсу обмена данными с газоанализатором, имеет средства сохранения в файл журнала показаний газоанализатора

Уровень защиты программного обеспечения «высокий» по Р.50.2.077-2014 (Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 3 - Основные технические характеристики

наносится типографским способом на шильдик на корпусе газоанализатора и титульный лист руководства по эксплуатации.

аблица 4 - Комплектность газоанализаторов стационарных КАМ200-97

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования

ТУ 4217-007-87568835-17 Газоанализаторы стационарные КАМ200-97. Технические условия Изготовитель

Общество с ограниченной ответственностью «АКСИТЕХ» (ООО «АКСИТЕХ»)

ИНН 7715708080

Адрес места осуществления деятельности: 117246, г. Москва, вн.тер.г. муниципальный округ Черемушки, пр-д Научный, д. 20, стр. 5

Телефон/факс: +7 (499) 700-02-22

E-mail: info@axitech.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 93499-24                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Смарт корректоры АКСИФЛОУ (далее - корректоры) предназначены для измерений давления, температуры, количества импульсов от счетчиков газа и вычислений объемного расхода и объема природного газа при стандартных условиях по ГОСТ 2939-63, а также измерений разности давлений и температуры окружающей среды.

Описание средства измерений

Принцип работы корректоров основан на измерении количества импульсов, поступающих от счетчика газа пропорционально значению объема газа при рабочих условиях, измерении давления и температуры газа, а также вычислении коэффициента сжимаемости газа и коэффициента коррекции, объема газа и объемного расхода при стандартных условиях. Информация о плотности при стандартных условиях и составе измеряемой среды задается в виде условно-постоянных параметров. Корректоры могут использоваться в работе в составе комплексов для измерений количества газа.

В состав корректора входит встроенный преобразователь абсолютного давления измеряемой среды и преобразователь температуры измеряемой среды. Корректор выполнен в металлическом корпусе. Внутри корпуса расположены плата контроллера с блоком корректора газа и источник питания батарейного типа. На лицевой панели корректора расположены клавиатура и дисплей.

В зависимости от комплектации в состав корректора могут входить:

• - преобразователь температуры окружающей среды;

• - преобразователь разности давлений.

Корректор обеспечивает:

• - работу со счетчиками объема газа, которые имеют импульсный выходной сигнал;

• - измерение температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (далее -НСХ) 500П (Pt500);

• - измерение абсолютного давления газа преобразователем давления;

• - вычисление объемного расхода и объема газа, при стандартных условиях. В корректоре реализованы методы расчета коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015, ГОСТ Р 70927-2023;

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий.

В зависимости от комплектации корректор может обеспечивать:

• - измерение перепада давления на счетчике, фильтре или других устройствах;

• - измерение   температуры дополнительным преобразователем температуры

с НСХ 500П (Pt500).

• - передачу измеренной и вычисленной информации по каналу GSM/GPRS и проводным интерфейсам связи во внешнюю систему обработки результатов измерений;

- измерение и контроль параметров, связанных с эксплуатацией комплексов для измерений количества газа;

- передачу на верхний уровень текущих и архивных данных, контроль за комплексом технических средств узла измерений расхода газа, питания и подключения внешних устройств и других измерителей по интерфейсам с передачей данных на пульт управления оператора с помощью встроенной системы телеметрии;

- уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах и имеет маркировку взрывозащиты1Ех ib ПВ Т4 Gb X.

На рисунке 1 приведен общий вид смарт корректора АКСИФЛОУ.

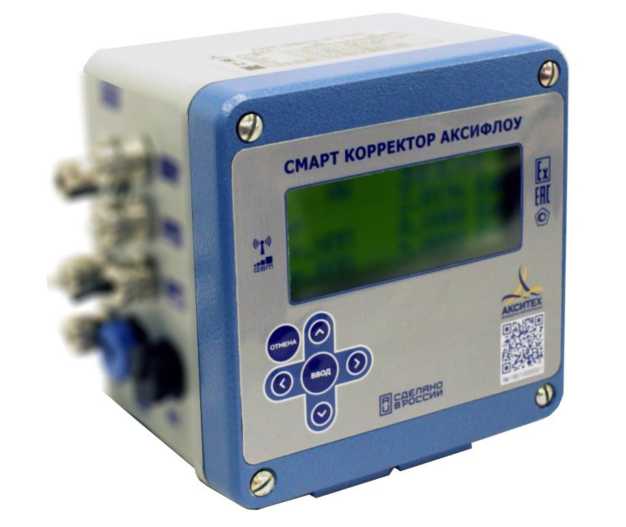

Рисунок 1 - Общий вид смарт корректора АКСИФЛОУ

Заводской номер корректоров, состоящий из десяти арабских цифр, и QR-код в виде пиктограммы, содержащий ссылку на заводской номер, наносятся типографским способом на наклейку, размещаемую на лицевой панели корректоров и (или) шильдик на верхней панели корректора. Также заводской номер записывается в энергонезависимую память корректоров при выпуске из производства. При идентификации корректоров приоритетной является информация в энергонезависимой памяти. Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Общий вид корректора с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид шильдика с указанием места нанесения заводского номера представлен на рисунке 3.

Место нанесения наклейки

Место расположения шильдика

Место нанесения знака утверждения типа

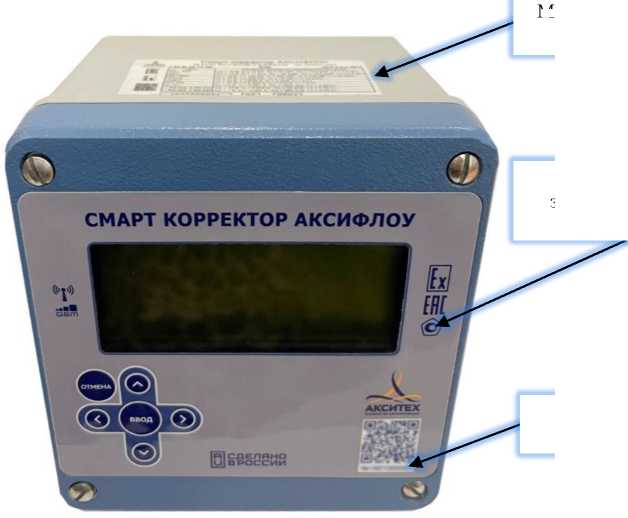

Рисунок 2 - Общий вид смарт корректора АКСИФЛОУ,

указание места расположения знака утверждения типа, наклейки и шильдика

Рисунок 3 - Общий вид шильдика смарт корректора АКСИФЛОУ

Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

Пломба со знаком поверки

Пломба со знаком поверки

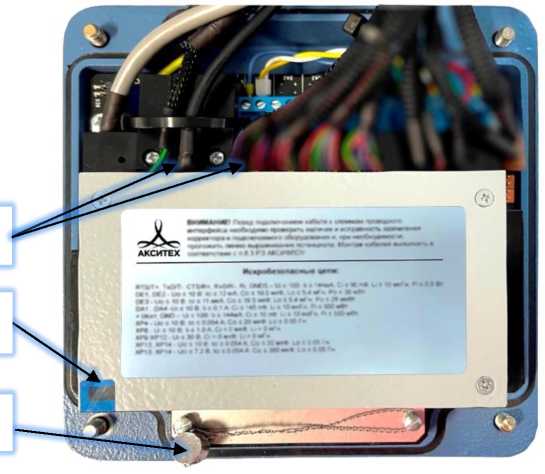

Рисунок 4 - Места пломбировки корректора, обозначение места нанесения знака поверки

В корректорах применяется встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. ПО корректора хранится в энергонезависимой памяти.

Программное обеспечение корректоров разделено на:

• - метрологически значимую часть;

• - метрологически незначимую часть;

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;

• - параметры ПО, участвующих в вычислениях и влияющие на результат измерений.

Идентификационные данные метрологически значимой части программного обеспечения корректора приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты метрологически значимой части программного обеспечения смарт корректоров АКСИФЛОУ от преднамеренных изменений - «высокий» по Р 50.2.077-2014. Конструкция исключает возможность несанкционированного влияния на ПО корректора.

Для конфигурирования и отображения информации с корректора используется внешнее прикладное ПО, устанавливаемое на сторонние устройства (например, на портативный компьютер или иное). Прикладное ПО предназначено для удобного отображения и конфигурирования корректоров, настройки сценариев работы встроенной системы телеметрии.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 3 АЕТС.408844.001 РЭ «Смарт корректор АКСИФЛОУ Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 23.12.2022 № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры

Приказ Росстандарта от 06.12.2019 № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 110⁷ Па

Приказ Росстандарта от 31.08.2021 № 1904 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 26.51.52-001-87568835-2024 Смарт корректор АКСИФЛОУ. Технические условия

Правообладатель

Общество с ограниченной ответственностью «АКСИТЕХ»

(ООО «АКСИТЕХ»)

ИНН 7715708080

Юридический адрес: 117246, г. Москва, Научный пр-д, д. 19, этаж 5 комн. 4-7

Изготовитель

Общество с ограниченной ответственностью «АКСИТЕХ»

(ООО «АКСИТЕХ»)

ИНН 7715708080

Юридический адрес: 117246, г. Москва, Научный пр-д, д. 19, этаж 5 комн. 4-7 Адрес места осуществления деятельности:  117246, г. Москва, вн. тер.

г. муниципальный округ Черемушки, пр-д Научный, д. 20, стр. 5

(ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 68730-17                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ (далее -контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также для приема и обработки импульсных сигналов.

Контроллеры предназначены для построения информационно-управляющих систем для управления технологическими процессами.

Принцип действия контроллеров основан на аналого-цифровом преобразовании (АЦП) сигналов напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также на определении количества импульсов.

Контроллеры являются проектно-компонуемыми изделиями и имеют следующие модификации:

• - контроллеры автономные модульные КАМ100 имеют модульную структуру и обладают возможностью конфигурирования функционального назначения каналов ввода/вывода;

• - контроллеры автономные модульные КАМ200 имеют модульную структуру и обладают возможностью конфигурирования функционального назначения каналов ввода/вывода, конструктивно аналогичные контроллерам КАМ100, но имеющие взрывозащищенное исполнение;

• - контроллеры АКСИ, конструктивно выполненные в едином корпусе или в двух связанных корпусах и обеспечивают аналоговый и цифровой ввод/вывод данных с программноориентированными исполнениями, выполняют функции преобразователей и предназначены для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП) совместно с ЭВМ верхнего уровня.

Контроллеры КАМ100 и КАМ200 включают в себя модули следующих типов:

• - модули процессорные;

• - модули интерфейсные ввода/вывода, подключаемые к общей внутренней шине КАМ и устанавливаемые на DIN-рейку;

• - радиомодули полевые, устанавливаемые в полевых условиях;

• - модули питания и контроля заряда.

Модули ввода/вывода контроллеров КАМ могут изготавливаться в обычном исполнении, а также в исполнении повышенной точности, которое обозначается буквой «А» в маркировке модуля, например, КАМ100-12-А.

Знак поверки наносится на свидетельство о поверке.

Внешний вид контроллеров представлен на рисунках 1-2.

ExibllBT5

40°С<Та<*50’С|

Сделано в России

RESET *

ExlbllBTS _40*С<Та<+50’

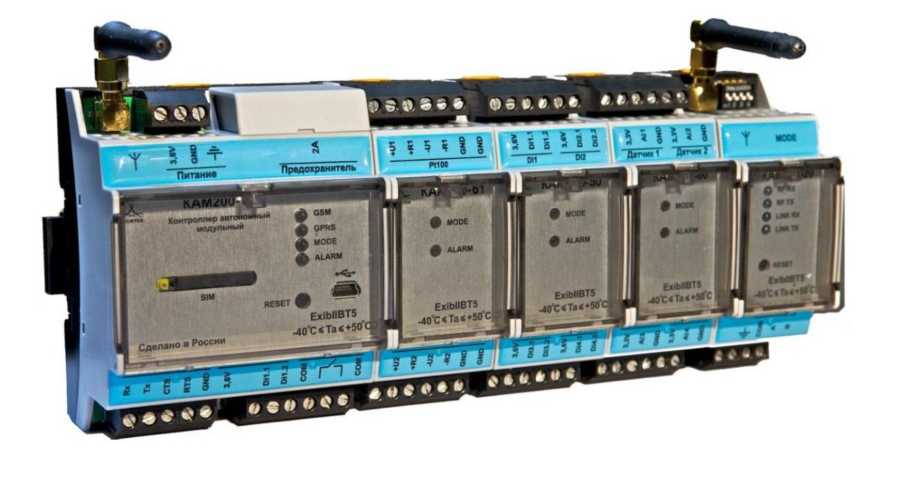

Рисунок 1 - Внешний вид контроллеров КАМ100, КАМ200

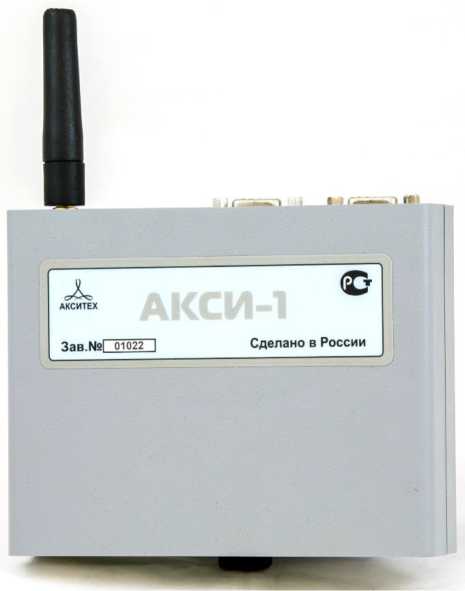

Рисунок 2 - Внешний вид контроллеров АКСИ

Пломбирование контроллеров не предусмотрено.

Программное обеспечение (ПО) контроллеров включает встроенное ПО модулей ввода/вывода контроллеров КАМ100, КАМ200 и встроенное ПО контроллеров АКСИ.

Встроенное ПО осуществляет обработку измерительной информации. Встроенное ПО является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении.

Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические характеристики контроллеров нормированы с учетом влияния на них ПО. Идентификационные данные ПО приведены в таблице 1.

аблица 1а - Идентификационные данные программного обеспечения

Таблица 1б - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики контроллеров

Продолжение таблицы 2

Продолжение таблицы 2

Примечания:

• 1 Нормальной считается температура от +15 до +25 °С. Рабочие условия эксплуатации указаны в таблице 3.

• 2 Для измерений сигналов от термопреобразователей сопротивления используется четырехпроводная схема подключения.

Таблица 3 - Основные технические характеристики контроллеров

наносят на титульный лист руководства по эксплуатации типографским способом и на корпус методом металлографики.

Таблица 4 - Комплектность контроллеров

приведены в руководствах по эксплуатации.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4217-006-87568835-16 Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ

Общество с ограниченной ответственностью «АКСИТЕХ»

(ООО «АКСИТЕХ»)

ИНН: 7715708080

Адрес места осуществления деятельности: 117246, г. Москва, вн. тер. г. муниципальный округ Черемушки, пр-д научный, д. 20, стр. 5

Телефон: (499) 700-02-22

Факс: (499) 700-02-22

E-mail: info@axitech.ru

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
