МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

14 октября 2025 г.                                                                    ,         2216

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

октабря    2025 _г. № _____

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

Лист № 1 Регистрационный № 68932-17                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики жидкости ультразвуковые НОТА-В (далее - расходомеры) предназначены для измерения объёмного расхода и объёма жидких сред в системах поддержания пластового давления в нефтедобывающей отрасли.

Принцип действия ультразвукового расходомера основан на перемещении акустических колебаний движущейся средой. Расходомер формирует ультразвуковые сигналы (УЗС), направленные по и против потока жидкости и по измеренной разнице времён прохождения ультразвуковых сигналов по направлению потока жидкости в трубопроводе и против него рассчитывает объёмный расход жидкости.

Расходомер состоит из измерительной камеры (ИК) с двумя ультразвуковыми датчиками и датчиком температуры, и корпуса, в котором расположен измеритель комбинированный.

Формирование УЗС производится двумя ультразвуковыми датчиками, установленными на измерительной камере расходомера. Работа ультразвуковых датчиков, образующих один измерительный канал, в режиме излучения и приёма происходит попеременно, обеспечивая распространение УЗС по и против потока жидкости.

Измеритель комбинированный преобразует принятые УЗС в цифровую форму, оценивает качество принятых сигналов по величине их ослабления при прохождении через измерительный тракт и коэффициенту корреляции с зондирующим сигналом, оценивает величину соотношения сигнал / шум и, по пригодным для дальнейшей обработке сигналам, осуществляет измерение разности времён задержки, по которой вычисляет объёмный расход жидкости в трубопроводе и передаёт данные об объёмном расходе на импульсный, дискретный и цифровой выходы расходомера.

Расходомеры соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищённость прибора обеспечивается видом взрывозащиты «Искробезопасная электрическая цепь i» по ГОСТ 30852.10-2002 и выполнением конструкции в соответствии с требованиями ГОСТ 30852.0-2002.

Расходомер выводит информацию об измеренном расходе на внешние устройства с помощью импульсного, дискретного и цифрового выходов.

Напряжение питания импульсного выхода от 5 до 24 В. Рекомендуемое сопротивление нагрузки 3 кОм ± 10 %, при этом амплитуда импульсов от 4 до 24 В. Количество импульсов в секунду на импульсном выходе пропорционально измеренному расходу и обратно пропорционально весу импульса. Длительность импульса на импульсном выходе обратно пропорциональна количеству импульсов в секунду. Вес импульса устанавливается программным способом из ряда допустимых значений [0,1; 1; 10; 100; 1000] л/имп.

Передача информации по цифровому выходу осуществляется по интерфейсу RS-485 (скорость передачи 19200 Бод) в соответствии с протоколом Modbus RTU в качестве подчинённого устройства.

Дискретный выход содержит информацию о направлении потока: замкнутое состояние ключа соответствует положительному направлению потока жидкости в трубопроводе.

Расходомер выпускается в 5 модификациях, отличающихся диаметром условного прохода: 32, 50, 100, 150, 200 мм. Модификация с диаметром условного прохода 50 мм выпускается в двух исполнениях 50 и 50/100, отличающихся присоединительными размерами.

Для всех модификаций обеспечивается измерение расхода и объёма при протекании потока измеряемой жидкости как в прямом, так и в обратном направлении (реверс).

Расходомер имеет архив, обеспечивающий хранение в энергонезависимой памяти информации о результатах измерений и состоянии прибора. Объем архива не менее 1400 записей. Период архивирования может быть установлен в диапазоне от 30 минут до 24 часов с шагом 30 мин.

События, связанные с изменением настроек расходомера, фиксируются во встроенном журнале событий, хранящемся в энергонезависимой памяти расходомера. Объем журнала событий - не менее 450 записей.

Внешний вид расходомера показан на рисунке 1.

Рисунок 1 - Внешний вид расходомера

Пломбирование осуществляется путём установки мастичной пломбы в пломбировочную чашку на защитной пластине, ограничивающей доступ к измерителю комбинированному.

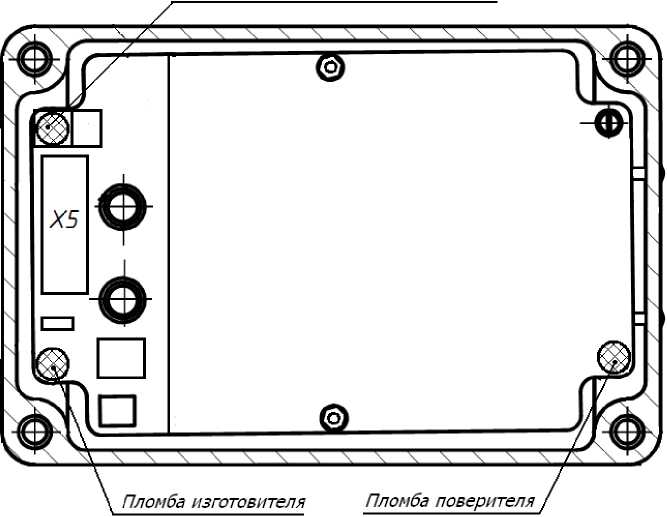

Схема пломбировки расходомера приведена на рисунке 2.

Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-счетчиков жидкости ультразвуковых НОТА-В, а также на мастику при пломбировании расходомера в соответствии с рисунком 2.

Пломба обслуживающей организации

Рисунок 2 - Места пломбирования расходомера

Программное обеспечение (ПО) расходомера представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ), расположенных на печатной плате, размещённой внутри корпуса расходомера. Цифровой интерфейс информационного обмена с внешними устройствами выполнен защищённым и не позволяет оказывать влияние на встроенное ПО. Идентификационные признаки встроенного ПО расходомера указаны в таблицах 1 и 2.

Идентификационные данные встроенного программного обеспечения расходомера приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров цифровой обработки сигналов

Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и основные технические характеристики приведены в таблицах 3, 4.

Таблица 3 - Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма

аблица 4 - Метрологические и основные технические характеристики

наносится на шильдик, прикреплённый к измерительной камере и в правом верхнем углу титульного листа руководства по эксплуатации типографским способом.

Комплект поставки расходомеров приведен в таблице 5.

Таблица 5 - Комплект поставки

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

А2ИН.407351.003 ТУ Расходомер-счётчик жидкости ультразвуковой НОТА-В. Технические условия

Общество с ограниченной ответственностью Научно-технический центр «Автоматизация, измерения, инжиниринг»

(ООО НТЦ «Автоматизация, измерения, инжиниринг»)

ИНН 1644055949

Адрес места осуществления  деятельности: 423450, Республика Татарстан,

г. Альметьевск, ул. Защитников Отечества, д. 14

Тел.: (8553) 44-01-68

Е-mail: info@ntca2i.ru

ФГУП «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии»

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Тел.: (383) 210-08-14, факс: (383) 210-13-60

Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
