МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

12 мая 2020 г.                                               _№ 888

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53619 «Газоанализаторы Serinus 50, Serinus 51, Serinus 55» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Аналит Комплект» от 30 июля 2019 г. № 0730/40 и № 0730/41 приказываю:

• 1. Внести изменения в описание типа на газоанализаторы Serinus 50, Serinus 51, Serinus 55, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 56054-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 56054-13 «Инструкция. Газоанализаторы Serinus 50, Serinus 51, Serinus 55. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 29 ноября 2019 г.

• 3.  Переоформить свидетельство об утверждении типа №  53619

«Газоанализаторы Serinus 50, Serinus 51, Serinus 55», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56054-13, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

(---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\_________________-_______________

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 (далее - газоанализаторы) предназначены для непрерывного автоматического определения содержания диоксида серы SO2 (Serinus 50), диоксида серы SO2 и сероводорода H2S (Serinus 51), сероводорода H2S (Serinus 55) в атмосферном воздухе, в воздухе рабочей зоны, промышленных выбросах и в технологических газовых смесях.

Принцип действия газоанализаторов - флуоресцентный, основанный на способности диоксида серы излучать свет под воздействием возбуждающего УФ-излучения. Интенсивность возникающего излучения (флуоресценции) пропорциональная содержанию диоксида серы в анализируемом газе, фиксируется оптической измерительной системой и преобразуется в электрический сигнал. УФ-излучение от источника (цинковой разрядной лампы) проходит через полосовой оптический фильтр, пропускающий излучение в диапазоне от 200 до 240 нм, облучает измерительную ячейку с пробой газа, где взаимодействует с молекулами SO2, вызывая флуоресцентное излучение, которое через оптический фильтр поступает в фотоумножительный детектор и преобразуется в электрический сигнал. Сигнал детектора обрабатывается с помощью встроенного ПО, результат измерений отображается на дисплее. Результаты измерений могут быть представлены как в млн^-1 (ppm), млрд.^-1 (ppb), так и в пересчете в мг/м³ (мкг/м³), приведенных к температуре 0 ^оС, плюс 20 ^оС, плюс 25 ^оС.

Проба газа, отбираемая с помощью внешнего или внутреннего насоса, проходит через поглотитель пыли и углеводородов и поступает в измерительную ячейку. В газоанализаторах Serinus 55 и Serinus 51 при измерении содержания сероводорода проба газа проходит дополнительно через поглотительный фильтр, селективно улавливающий SO2, но пропускающий H2S (скруббер), и поступает в каталитический конвертор, где происходит окисление H2S до SO2. После этого проба поступает в измерительную ячейку.

Конструктивно газоанализаторы выполнены в едином корпусе и являются стационарными автоматическими приборами непрерывного действия.

На передней панели расположены дисплей и клавиатура для управления прибором, USB порт для переустановки программного обеспечения и копирования базы данных. Внутри корпуса установлены поглотительные фильтры, источник ультрафиолетового излучения (УФ-излучения), флуоресцентная измерительная ячейка, детектор, газовые линии, электронная схема и блок питания, а также каталитический конвертор (Serinus 55 и Serinus 51), внешний насос (встроенный насос как опция для Serinus 55 и Serinus 51).

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют следующие цифровые разъемы (стандартная комплектация):

- RS232 - 2 (стандартный и многоточечный), USB - 1 на задней панели и 1 на передней;

- 25 контактный разъем вход/выход;

• - беспроводной интерфейс - Bluetooth;

• - Ethernet (опция).

Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):

• - выходные: от 0 до 20 мА, от 2 до 20 мА, от 4 до 20 мА;

• - входные: от 0 до 5 В постоянного тока (до трех каналов).

Газоанализаторы выпускаются следующих моделей: Serinus 50 (одноканальный), предназначенный для измерений содержания диоксида серы SO2; Serinus 51 (двухканальный), предназначенный для измерений содержания диоксида серы SO2 и сероводорода H2S; Serinus 55 (одноканальный), предназначенный для измерений содержания сероводорода H2S.

Общий вид средства измерений представлен на рисунках 1 - 3.

Пломбирование не предусмотрено.

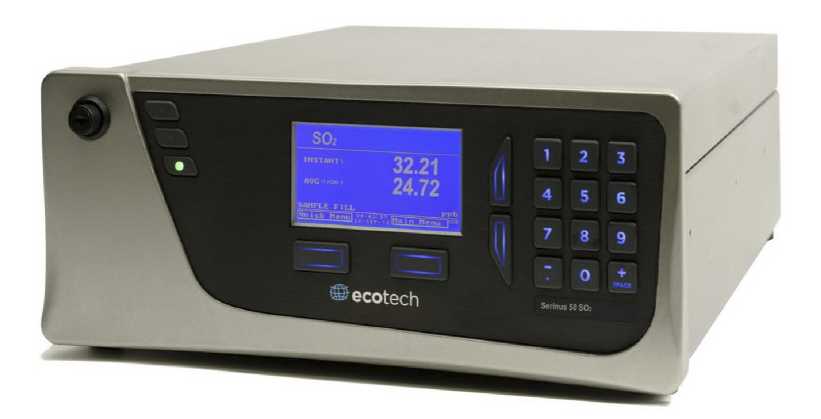

Рисунок 1 - Общий вид газоанализаторов Serinus 50

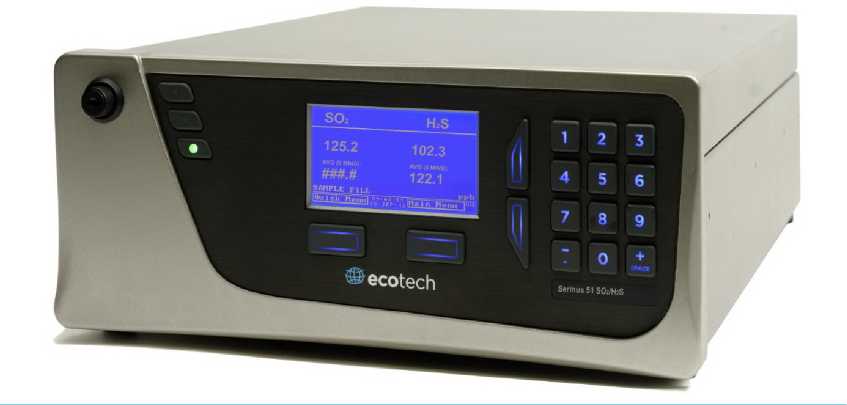

Рисунок 2 - Общий вид газоанализаторов Serinus 51

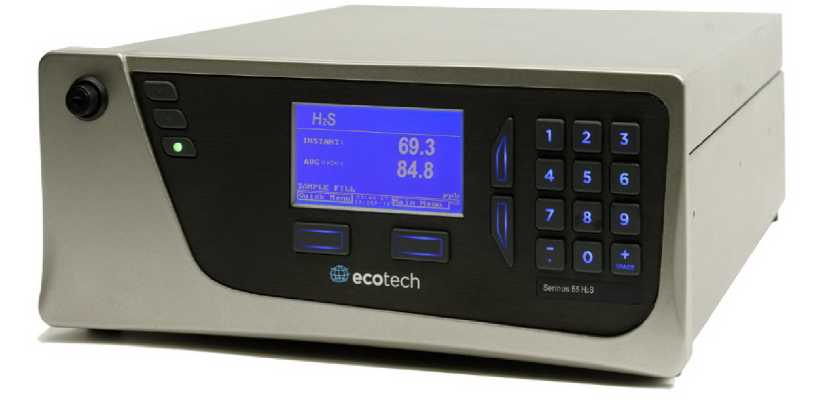

Рисунок 3 - Общий вид газоанализаторов Serinus 55

Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики Метрологические и основные технические газоанализаторов Serinus 50, Serinus 51,

Serinus 55 приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики газоанализаторов Serinus 50, Serinus 51,

Serinus 55

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на газоанализатор способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

Поверка осуществляется по документу МП 56054-13 «Инструкция. Газоанализаторы Serinus 50, Serinus 51, Serinus 55. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 29.11.2019 г.

Основные средства поверки:

• - государственные стандартные образцы состава газовых смесей в баллонах под давлением: ГСО 10506-2014 (10509-2014) H2S/ азот (воздух), SO2/ азот (воздух);

• - генератор газовых смесей ГГС-03-03 (рег. № 62151-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

приведены в эксплуатационной документации.

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Минздравсоцразвития России от 09.09.2011 N 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

Приказ Министерства природных ресурсов и экологии Российской Федерации от 07.12.2012 г № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха

Техническая документация изготовителя.

Фирма «Ecotech Pty Ltd.», Австралия

Адрес: 1492 Ferntree Gully Road Knoxfield VIC 3180, Australia

ABN 32 005 752 081

Телефон: +61 1300-364-946; факс +61 1300-668-763

Общество с ограниченной ответственностью «Аналит Комплект» (ООО «Аналит Комплект»)

ИНН 7702561419

Адрес: 125493, г. Москва, ул. Авангардная, д. 4, корп. 1, офис 72

Телефон/факс: +7 (495) 380-08-32, +7 (495) 761-30-46

E-mail: ak405@inbox.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12 » мая 2020 г.
