№1891 от 24.11.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 205771
О внесении изменений в описание типа на Спектрофотометры-флуориметры СФФ-2 "ФЛУОРАН"
Приказы по основной деятельности по агентству Вн. Приказ № 1891 от 24.11.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
24 ноября 2020 г.
№ 1891
Москва
О внесении изменений в описание типа на спектрофотометры-флуориметры СФФ-2 «ФЛОУРАН»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля
-
2019 г. № 53732), и в связи с обращением ФГУП «ВНИИОФИ» от 10 августа
-
2020 г. № 9/12-5007 приказываю:
-
1. Внести изменения в описание типа на спектрофотометры-флуориметры СФФ-2 «ФЛОУРАН», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 51314-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
С.С.Голубев
Заместитель Руководителя
/ ч
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕН ИЯОСЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24Б5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2020 г. № 1891
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры-флуориметры СФФ-2 «ФЛУОРАН»
Назначение средства измеренийСпектрофотометры-флуориметры СФФ-2 «ФЛУОРАН» (далее по тексту -спектрофотометры-флуориметры) предназначены для измерения спектральных коэффициентов направленного пропускания (далее по тексту - СКНП), а также для регистрации спектров пропускания и флуоресценции жидкий и твердых образцов.
Описание средства измеренийПринцип действия спектрофотометров-флуориметров основан на выделении узких спектральных интервалов и спектральном сканировании возбуждающего и испускаемого (флуоресцентрого или рассеянного) излучения посредством монохроматоров.
В режиме абсорбции реализована двухлучевая оптическая схема. СКНП измеряются как отношение светового потока Is(X) прошедшего через образец, находящийся в измерительном канале, к световому потоку Iref(X), прошедшему через образец, находящийся в опорном канале. Регистрация спектров пропускания проводится путем сканирования по длинам волн заданного спектрального интервала с помощью монохроматора.
В режимах флуоресценции измеряется в относительных единицах интенсивность люминесценции образца вследствие его облучения возбуждающим излучением с определенной длинной волны. Регистрация спектров флуоресценции проводится путем сканирования по длинам волн возбуждающего излучения и (или) излучения флуоресценции с помощью монохроматоров.
В качестве источников света используется ксеноновая лампа.
В качестве фотоприёмников в опорном и измерительном каналах используются кремниевые фотодиоды, а в режиме флуоресценции - фотоэлектронный умножитель (ФЭУ).
Общий вид спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН» с обозначением места нанесения знака поверки представлен на рисунке 1.
Общий вид спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН» (вид сзади) с обозначением мест нанесения маркировки и пломбирования представлен на рисунке 2.
Место нанесения знака поверки
Рисунок 1 - Общий вид спектрофотометров-флуориметров СФФ «ФЛУОРАН» с обозначением места нанесения знака поверки

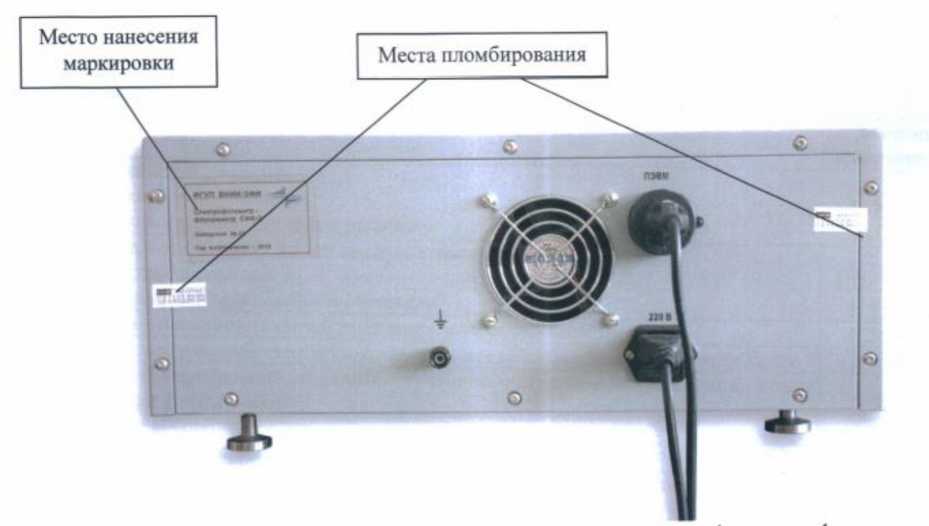

Место нанесения маркировки
Места пломбирования
Рисунок 2 - Общий вид спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН» (вид сзади) с обозначением мест нанесения маркировки и пломбирования
Программное обеспечениеУправление спектрофотометрами-флуориметрами, прием и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным автономным программным обеспечением.
Программное обеспечение поддерживает управление работой спектрофотометров-флуориметров, в том числе сканирование спектров, измерение спектрального коэффициента направленного пропускания (СКНП) оптической плотности, интенсивностей флуоресценции и рассеяния на заданных длинах волн, обработку и хранение данных, включая математическую обработку и графическое отображение спектров.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством прав учётной записи пользователя.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ФОТОФЛУОР» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм для режима абсорбции для режима флуоресценции и рассеяния |
от 190 до 1100 от 200 до 900 |
|
Спектральное разрешение монохроматора для режима абсорбции, нм, не более |
1,0 |
|
Предел доверительной границы случайной погрешности установки длины волны при Р=0,95, нм для режима абсорбции для режима флуоресценции и рассеяния |
0,2 0,2 |
|
Предел систематической составляющей погрешности установки длины волны, нм для режима абсорбции для режима флуоресценции и рассеяния |
0,3 0,7 |
|
Диапазон измерения СКНП, % |
от 0 до 100 |
|
Предел доверительной границы случайной погрешности измерения СКНП при Р=0,95 % |
0,2 |
|
Пределы систематической составляющей погрешности измерения СКНП в спектральном диапазоне от 340 до 850 нм, % |
±0,5 |
|
Отклонение линии 100% пропускания в режиме абсорбции в диапазоне от 200 до 900 нм, при спектральной ширине щели 2 нм скорости сканирования 240 нм/мин, %, не более |
0,3 |
|
Уровень рассеянного излучения на длине волны 340 нм (NaNO2), %, не более |
0,05 |
|
Отношение Сигнал/Шум для полосы комбинационного (рамановского) рассеяния дистиллированной воды при длине волны возбуждающего излучение 361 нм и спектральной ширине щели 5 нм, времени регистрации 2 с, не менее |
400 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральная ширина щелей входного монохроматора, нм |
1; 2; 5; 10; 15 |
|
для режима абсорбции для режима флуоресценции и рассеяния |
2; 5; 10; 15 |
|
Спектральная ширина щелей выходного монохроматора, нм |
2; 5; 10; 15 |
|
Уровень шумов базовой линии на длине волны 500 нм, Б, не более |
0,0002 |
|
Дрейф базовой линии за 1 час на длине волны 500 нм, Б, не более |
±0,0002 |
|
Шаг сканирования, нм |
0,1; 0,5; 1,0 |
|
Габаритные размеры, мм, не более (ДхВхШ) |
440x205x755 |
|
Масса, кг, не более |
35 |
|
Срок службы, лет, не менее |
10 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающей среды, 0С |
от +15 до +35 |
|
Максимальная относительная влажность при температура 25 0С, % |
80 |
|
Атмосферное давление, МПа |
от 0,84 до 0,107 |
|
Потребляемая мощность, В^А, не более |
75 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В |
220±22 |
|
частотой, Гц |
50±1 |
наносится на титульный лист Руководства по эксплуатации типографическим способом и в виде наклейки на корпуса спектрофотометров-флуориметров.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр-флуориметр СФФ-2 «ФЛУОРАН» |
- |
1 шт. |
|
Кювета кварцевая с двумя прозрачными гранями с длиной оптического пути 10 мм |
- |
2 шт. |
|
Кювета стеклянная с двумя прозрачными гранями с длиной оптического пути 20 мм |
- |
2 шт. |
|
Кювета стеклянная с двумя прозрачными гранями с длиной оптического пути 30 мм |
- |
2 шт. |
|
Кювета стеклянная с двумя прозрачными гранями с длиной оптического пути 50 мм |
- |
2 шт. |
|
Кювета кварцевая с четырьмя прозрачными гранями с длиной оптического пути 10 мм |
- |
2 шт. |
|
Кюветное отделение с 4-х позиционным держателем |
1 шт. | |
|
Кюветное отделение с термостатом* |
1 шт. | |
|
Сетевой фильтр |
1 шт. | |
|
Диффузно-рассеивающий образец |
1 шт. | |
|
Комплект ЗИП |
1 шт. | |
|
Программное обеспечение на компакт диске |
1 шт. | |
|
Руководство по эксплуатации с методикой поверки |
КВФШ.201.151.003 |
1 экз. |
|
Формуляр |
- |
1 экз. |
|
*Поставляется дополнительно в соответствии с договором | ||
осуществляется по документу КВФШ.201.151.003 «ГСИ. Спектрофотометр-флуориметр СФФ-2 «ФЛУОРАН». Руководство по эксплуатации (приложение 2 «Методика поверки»)», утвержденному ФГУП «ВНИИОФИ» 17 мая 2012 г.
Основные средства поверки:
Комплект светофильтров КНС-10.2 (номер в федеральном информационном фонде 47691-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров-флуориметров с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН».
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрофотометрам-флуориметрам СФФ-2 «ФЛУОРАН»ГОСТ 8.557-91 Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,5-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм
КВФШ 201151.003.ТУ Спектрофотометры-флуориметры СФФ-2 «ФЛУОРАН» Технические условия
ИзготовительФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
ИНН 7702038456
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
