МИННСТТРСГЖ) ПУОМЫШЛ1ННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ «ВДВРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росствнджрт)

14 июля 2016 г.

___________ №

Москва

О внесении изменений в описание типа и продлении свидетельств^ об утверждении типа средства измерений № 43533 «Датчики давления ДДМ»

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и ' метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министер стве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «НПП «ПРОМА» от 20 мая 2016 г. № 18-05 и № 19-05 приказываю:

• 1. Внести изменения в описание типа на датчики давления ДДМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47462-11, изложив его в новой редакции согласно приложению к настоящему приказу

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 43533 «Датчики давления ДДМ» на последующие 5 лет. I

• 3. Управлению метрологии (Р.А:Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу юридическому лицу или индивидуальному предпринимателю.

  его

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  связей

  ^УпРавдеии_е ХлМ

  С.С.Голу

  ujf

  '!

  Сертификат: 188A10OOO2OO8DOllflBB Кону выдан: Голубев Сергей Сергеева Действителен: с 1S.11.2O15 до 18.11.2016

Заместитель Руководителя

Подлинник электронного документа, хранится в системе электронного Федерального агентства по тех регулированию и метрологии.

Приложение

к приказу Федерального агентств по техническому регулированию

и метрологии

от «14» июля 2016 г. № 1017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДДМ

Датчики давления ДДМ предназначены для непрерывного преобразования значения измеряемого давления газов и жидкостей в унифицированный токовый сигнал дистанционной передачи в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Датчик состоит из измерительного блока и электронного устройства, размещенного в едином корпусе.

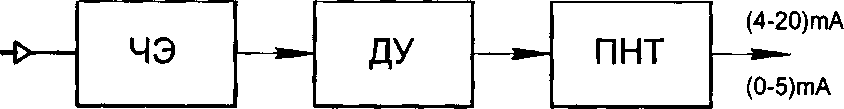

Структурная схема датчика давления ДДМ приведена на рис. 1. и включает в себя: I

• - интегральный упругий чувствительный элемент (ЧЭ);

• - дифференциальный усилитель (ДУ);

• - преобразователь «напряжение - ток» ПНТ.



  Рис. 1. Структурная схема датчика давления ДДМ

  Контролируемое давление воспринимается ЧЭ и преобразуется в пропорциональ

ный

электрический сигнал.

Сигналы с выхода ЧЭ поступают в дифференциальный усилитель ДУ, где происходит формирование выходного сигнала в виде постоянного напряжения (0-1,6)В.

Преобразователь ПНТ преобразует сигнал с ДУ до унифицированного значения (4-20)мА или (0-5)мА.

датчика давления ДДМ приведена на фото 1.

Фото 1. Фотография общего вида датчика давления ДЦМ.

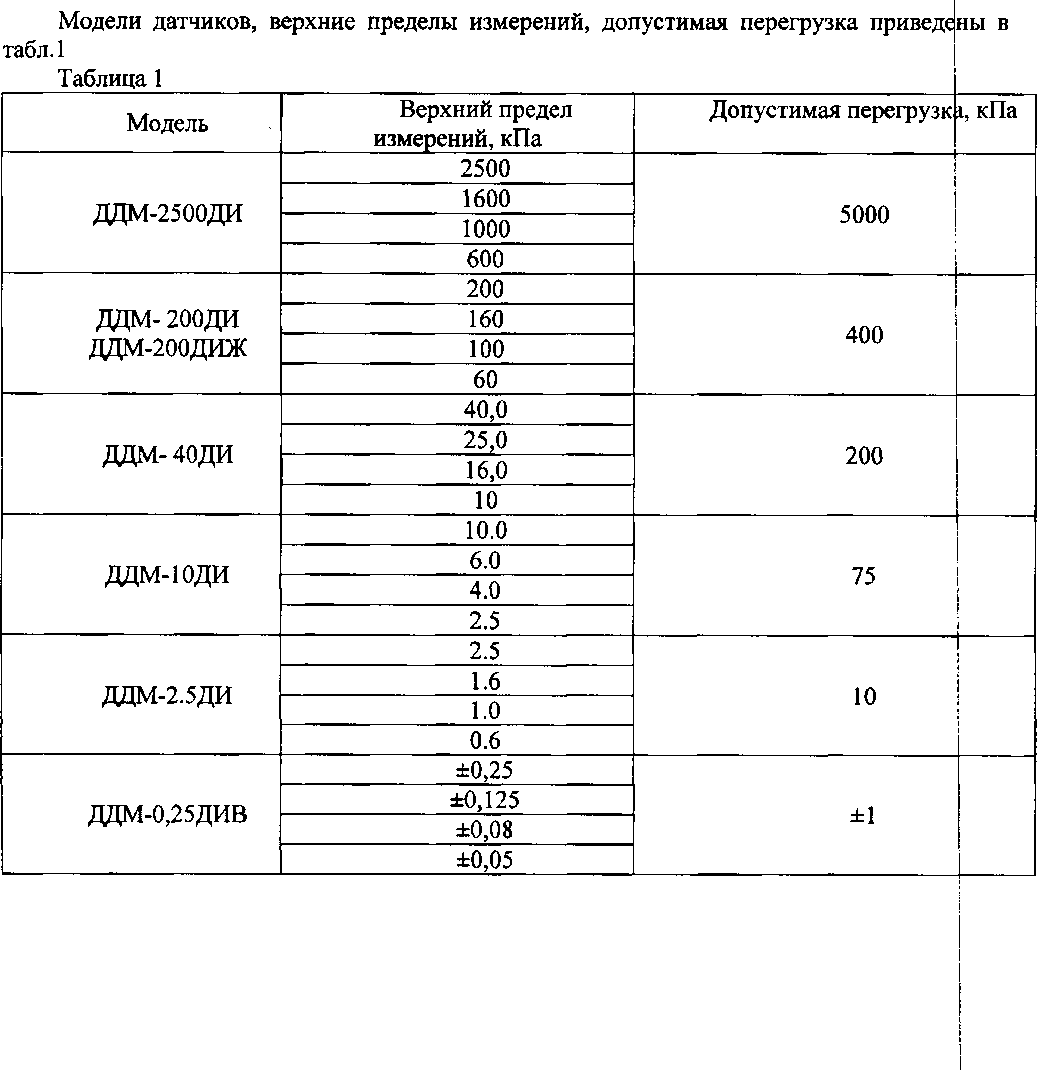

Предельные значения выходного сигнала постоянного тока:

(код 42), мА

(код 05), мА

Напряжение питания датчика,

• - постоянный ток, В                                              24; 36

• - переменный ток, В

Предел допускаемой основной приведенной погрешности, в % от диапазона изме зения выходного сигнала

Вариация выходного сигнала не должна превышать 0,75 предела допускаемой основной погрешности.

Дополнительная температурная погрешность на каждые 10°С изменения температ/ры в пределах рабочего диапазона, в %, не более

Потребляемая мощность, Вт, не более

По устойчивости к воздействию температуры и влажности окружающего воздуха датчик соответствует исполнению УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре от минус 40 до +50°С.

По устойчивости к механическим воздействиям датчики относятся к группе ЗЧЬЗ по ГОСТ Р 52931-2008.

По защищенности от проникновения внутрь датчика твердых тел (пыли) и воды датчик соответствует степени защиты IP 54 по ГОСТ 14254-96.

Масса, кг, не более

Габаритные размеры, мм, (длинахщиринахвысота) не более

Средний срок службы, лет, не менее

наносится на эксплуатационную документацию и на табличку датчика давления ДДМ.

типографский, на табличку датчика - сеткографией.

В комплект поставки датчика давления ДДМ входят:

• - датчик;

• - руководство по эксплуатации;

• - паспорт;

• - розетка DIN43650;

• - комплект монтажных частей - по заказу потребителя.

осуществляется по методике МИ 1997-89 «Преобразователи давления измерителы Методика поверки», утвержденной ВНИИМС.

Перечень эталонов, применяемых при поверке датчиков давления ДДМ:

• - манометр грузопоршневой МП-60, предел допускаемой основной погрешности ± 0,05% от измеряемого давления;

• - микроманометр МКВ-250, пределы измерения ± 2,5 кПа, Кт=0,05;

  • - задатчик давления «Воздух-1,6», предел измерения от 1 до 160 кПа, пргдел допускаемой основной погрешности 0,05% от номинального значения выходного давления;

  • - вольтметр универсальный В7-77, предел допускаемой основной погрешности ±

0,25%;

- манометры МО, эталонные, пределы измерений 4; 10; 40; 100 кПа; 2,5 МПа, к пасс точности 0,15; 0,25;

Результаты поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки

Методы измерений содержатся в руководстве по эксплуатации А103.406.230.000 РЭ.

ГОСТ 22520-85 «Датчики давления разряжения, разности давлений с электричес аналоговыми выходными сигналами. ГСП»;

МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Технические условия ТУ 4212-007-87875767-2011 «Датчики давления ДДМ»

Общество с ограниченной ответственностью «НПП «Промышленная Автоматика» (ООО «НПП «ПРОМА») 42054 г. Казань, 420103, ул.Тукая, д.125.

Телефакс: (843)570-70-85, 570-70-84

e-mail: info@promav.ru

ИНН 1655164509

ФГУ «Татарстанский центр стандартизации, метрологии и сертификации» (ФГУ «Тест-Татарстан») 420029 г.Казань, ул.Журналистов, д.24 Телефакс: (843)279-59-64,295-28-30

e-mail: tatcsm@tatcsm.ru

Аттестат аккредитации №365-09
