УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1451

Лист № 1 Регистрационный № 63217-16 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы цифровые электроизмерительные многофункциональные серии ЩМ

Приборы цифровые электроизмерительные многофункциональные серии ЩМ предназначены для измерений электрических параметров в однофазных электрических сетях переменного тока, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока с отображением результата измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения, выполнения функций телесигнализации и телеуправления в составе систем сбора и передачи информации систем телемеханики.

Приборы цифровые электроизмерительные многофункциональные серии ЩМ (далее по тексту - приборы) относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.

Приборы обеспечивают:

- измерение параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей;

- измерение параметров активной и реактивной энергии (технический учет);

• - измерение полного и фазных cos ф;

• - выполнения функций телесигнализации и телеуправления;

• - индикацию параметров качества электроэнергии: положительное/отрицательное отклонение напряжения, длительность провала напряжения, длительность временного перенапряжения, отклонение частоты, кратковременная доза фликера;

• -  передачу значений параметров по гальванически развязанным цифровым интерфейсам RS485 и Ethernet в автоматизированные системы диспетчерского управления и учета.

Приборы обеспечивают отображение измеренных параметров на светодиодных семисегментных индикаторах в различных комбинациях, в зависимости от заказа.

Приборы со светодиодными индикаторами могут иметь одностраничное исполнение (1, 2 или 3 измеряемых параметра) или многостраничное исполнение.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели. Приборы дополнительно имеют возможность программирования диапазона выходных аналоговых сигналов.

Приборы имеют возможность оперативного изменения яркости свечения через цифровые интерфейсы RS485, Ethernet с помощью программы конфигуратора, а также с помощью кнопок управления на передней панели.

Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485, Ethernet, а также с помощью кнопок управления на передней панели.

Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Ethernet.

Результаты измерений отображаются на цифровых индикаторах.

Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8.1.

Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей, расширяющих функциональные возможности приборов (например: модули индикации и табло информационные производства ОАО «Электроприбор»).

Приборы могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15.

Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества и типа интерфейсов, наличия дискретных входов, схемы измерения, цвета и вида индикаторов, наличия дискретных/аналоговых выходов, набора дополнительных опций. По заказу приборы могут иметь ограниченные функциональные возможности и применяться только для измерений параметров активной (Р), реактивной (Q) или активной и реактивной (PQ) мощностей. Дополнительно трехфазные четырехпроводные приборы могут подключаться к однофазной сети по фазе А.

Приборы цифровые электроизмерительные многофункциональные серии ЩМ выпускаются в виде двух модификаций: ЩМ96 и ЩМ120, отличающихся габаритными размерами.

Информация об исполнении прибора содержится в коде полного условного обозначения: ЩМа - b - c - d - e -f - g - h - i - j,

где ЩМа - тип прибора по габаритным размерам,

b - номинальное напряжение или коэффициент трансформации по напряжению,

c - номинальный ток или коэффициент трансформации по току,

d - условное обозначение напряжения питания,

e - наличие дополнительного интерфейса и дискретных входов,

f - наличие интерфейса Ethernet, дополнительных опций;

g - условное обозначение схемы измерения,

h - цвет или вид индикаторов,

i - наличие выходных сигналов;

j - специальное исполнение.

Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.

Приборы со светодиодными семисегментными индикаторами, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 40 °С до плюс 70 °С и относительной влажности воздуха не более 98 % при температуре плюс 35 °С.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток.

Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), габаритные и установочные размеры приведены на рисунках 1 - 3.

Место нанесения заводских (серийных номеров) - в верхней части лицевой панели; способ нанесения - накатка; формат - цифровой (символ «№» и 5 цифр).

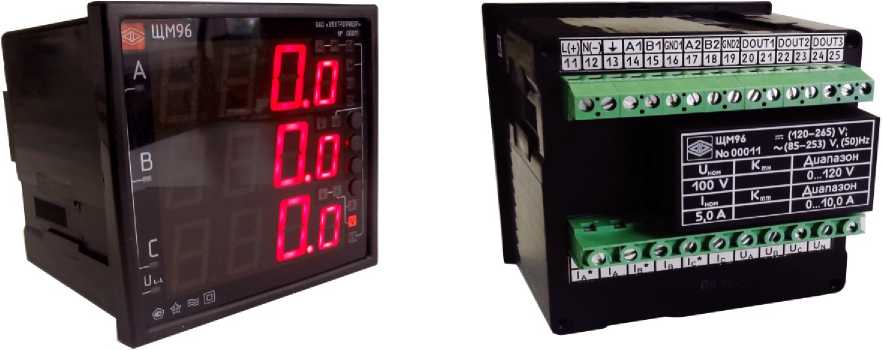

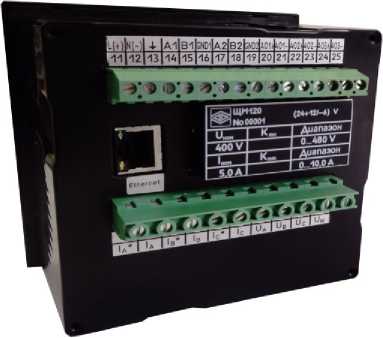

Рисунок 1 - Общий вид приборов

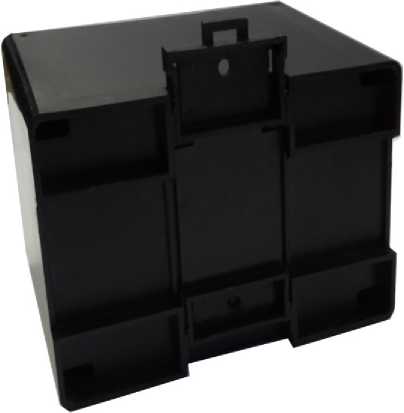

Рисунок 2 - Пример крепления прибора на DIN-рейке

п. 1 - место пломбирования

п. 2 - место нанесения знака поверки

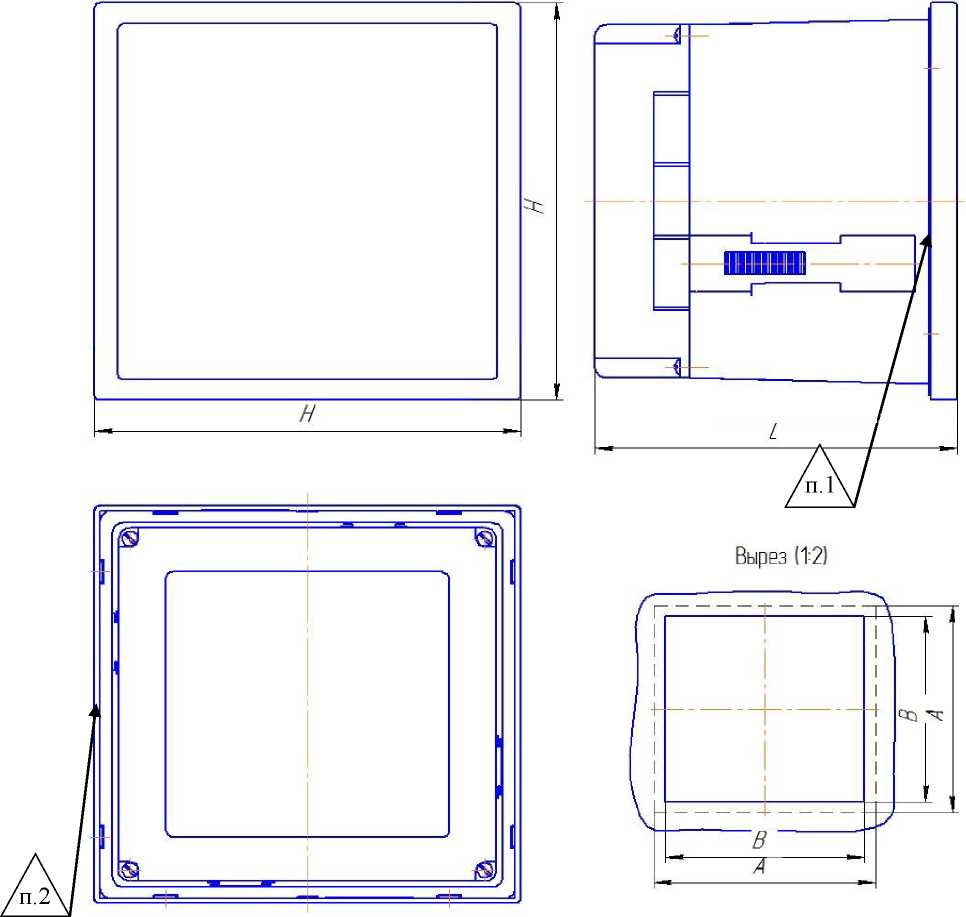

Рисунок 3 - Габаритные и установочные размеры

Примечание: значения размеров приведены в таблице 1.

Таблица 1

Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 2.

Таблица 2

Приборы обеспечивают измерение ряда электрических величин.

Диапазоны измерений входных сигналов электрических величин представлены в таблице 3.

Таблица 3

Номинальные значения входных токов и напряжений, измеряемых мощностей для приборов трехфазной сети соответствуют значениям, представленным в таблице 4.

Таблица 4

Примечание - * условное обозначение номинального фазного напряжения

Номинальные значения входных токов и напряжений для приборов однофазной сети соответствуют значениям, представленным в таблице 5.

Таблица 5

Номинальное значение коэффициента активной мощности cos фном=1, коэффициента реактивной мощности sin фном=1. Номинальное значение частоты измеряемых сигналов 50 Гц.

Напряжение питания приборов соответствуют значениям, представленным в таблице 6.

Таблица 6

Приборы могут иметь исполнение с дискретными входами.

Максимальное значение тока 10 мА (Клинии = 0 Ом), напряжением на разомкнутых клеммах: 24 В. Дискретные входы гальванически разделены от остальных цепей прибора.

Приборы могут иметь исполнение с дискретными выходами гальванически разделенным от остальных цепей, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.

Приборы могут иметь исполнение с аналоговыми выходами. Диапазон изменений выходного аналогового сигнала представлен таблице 7. Диапазон изменений выходного аналогового сигнала может быть перепрограммирован при помощи программы-конфигуратора.

Таблица 7

Пределы допускаемой основной приведенной погрешности измерений выходных аналоговых сигналов равны ±0,5 %. Нормирующие значения выходного аналогового сигнала представлены в таблице 7.

Пределы допускаемой основной приведенной погрешности ух, а также абсолютной погрешности ЛХ приборов по измеряемому или вычисляемому параметру Х не превышают значений, представленных в таблице 8.

Таблица 8

Пределы допускаемых дополнительных погрешностей измерений, вызванных изменением влияющих величин от нормальных значений, представлены в таблице 9.

Таблица 9

Таблица 9а - Основные технические характеристики

Продолжение таблицы 9а

наносится на этикетку прибора, титульные листы Руководства по эксплуатации и паспорта прибора типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

приведены в руководстве по эксплуатации 0ПЧ.140.333 РЭ в разделе 3 «Использование по назначению».

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 240⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до Г10⁶ Гц»

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТУ 25-7504.211.1-2010 Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1451

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
