ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »___^июня      2023 г. № ¹³²⁷

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2023 г. № 1327

Регистрационный № 84052-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры сети Ethernet Deviser ТС

Тестеры сети Ethernet Deviser ТС (далее по тексту - тестеры) предназначены для измерений параметров цифрового оборудования в системах передачи информации в соответствии с международными и отечественным и рекомендациями.

Описание средства измерений

Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, имеющих определенный объем информациии, передаваемых и принимаемых по цифровым электрическим и оптическим интерфейсам всех видов сетей связи.

Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передних панелях тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели моноблока. Для работы тестеров с электрическими сигналами использованы разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики) соответствующие международным стандартам: SFP, SFP+.

Тестеры выпускаются в нескольких модификациях, отличающихся расположением органов управления и индикации, размерами сенсорного дисплея и корпуса, тестовыми сигналами оптических интерфейсов. Для идентификации модификаций применяются следующие условные обозначения:

- начальные три цифры в маркировке модификации указывают на размер дисплея, от которого зависит его расположение в корпусе тестера и размер самого корпуса, а также на уровни тестевыми сигналами оптических интерфейсов;

- совокупность дополнительных букв или знаков в конце маркировки указывает на расположение органов управления.

Применяются следующие виды модификаций тестеров: TC601+, TC602, TC602RE, TC722.

Внешний вид тестера модификации TC722 и место нанесения знака утверждения типа представлены на рисунке 1. Внешний вид тестеров модификации TC601+, TC602, TC602RЕ и место нанесения знака утверждения типа представлены на рисунке 2. Пломбирование производится несъёмными заклейками на крышках с нижних сторон тестеров. Заводские номера средств измерений наносятся на заднюю панель тестера в виде информационной таблички, содержащей заводской номер в цифровом формате (10 цифр) методом наклеивания.

Место нанесения знака утверждения типа и знака поверки

Место нанесения

(задняя панель)

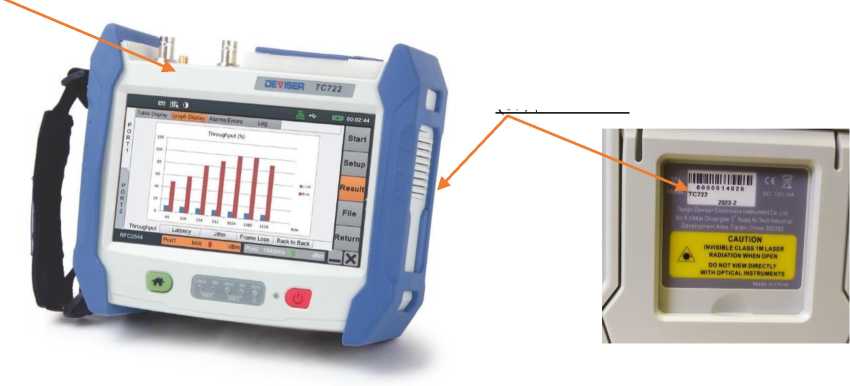

Рисунок 1 - Внешний вид тестера модификации ТС722

ТС801+ __________гогз

Рисунок 2 - Внешний вид тестеров модификации TC602RE, TC601+, TC602

В тестерах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция тестеров исключает возможность несанкционированного влияния на ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель тестера в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

изложены в разделе 4 руководства по эксплуатации Deviser.TC.2021 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.873-2014 «ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения количества цифровой информации (данных), передаваемых по каналам интернет и телефонии»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

TIANJIN DEVISER ELECTRONICS INSTRUMENT CO., LTD, Китай

Юридический адрес: 300384, No. 8, Haitai Chuangxin 3 road, Hi-Tech Industrial Development Area, Tianjin

Изготовитель

TIANJIN DEVISER ELECTRONICS INSTRUMENT CO., LTD, Китай

Адрес: 300384, No. 8, Haitai Chuangxin 3 road, Hi-Tech Industrial Development Area, Tianjin

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, с. 11

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2023 г. № 1327

Регистрационный № 65909-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы телевизионного измерительного контроля КоТИК-АК

Комплексы телевизионного измерительного контроля КоТИК-АК (далее по тексту -комплексы) предназначены для измерений линейных размеров несплошностей, выходящих на поверхность объекта контроля, и расстояния энкодером.

Принцип действия комплексов основан на компьютерной обработке цифрового изображения и сравнения его с масштабным коэффициентом, полученным при настройке'.

Комплексы состоят из телевизионной камеры, управляемой дистанционно, персонального компьютера и манипулятора с аппаратурой управления манипулятором, в зависимости от объекта контроля, имеющих различное исполнение в соответствии с таблицей 1.

Таблица 1 - Перечень манипуляторов

Продолжение таблицы 1

Комплексы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой).

Общий вид и место нанесения заводского номера комплексов приведены на рисунке 1. Нанесение знака поверки на комплексы не предусмотрено.

Пломбирование комплексов не предусмотрено.

Место нанесения заводского

номера

Рисунок 1 - Общий вид и место нанесения заводского номера комплексов

Для осуществления управления, сбора и анализа данных комплексов на компьютер установлено метрологически значимое программное обеспечение (далее - ПО) HRID HDView.

Программное обеспечение выполняет следующие основные функции:

• - проведение настройки с целью получения калибровочного соотношения линейных размеров пространства объектов и размеров на получаемом изображении;

• - измерение параметров выявленных несплошностей;

• - запись данных контроля в файл для создания базы данных и дальнейшего анализа;

• - измерения с помощью энкодера расстояния, пройденного манипулятором;

• - привязка расстояния, измеренного энкодером, к координате контролируемого объекта;

• - привязка текущей координаты телекамеры к изображению контролируемого объекта;

• - создание отчетов контроля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Идентификационные данные ПО комплексов соответствуют данным, приведенным в таблице 2:

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность комплексов

приведены в документе «Комплексы телевизионного измерительного контроля КоТИК-АК. Руководство по эксплуатации», в разделе «3.3 Использование изделия».

Комплексы телевизионного измерительного контроля КоТИК-АК. Технические условия. ШФВИ.КОТИК-АК.000.00 ТУ.

Общество с ограниченной ответственностью «Технический центр контроля и диагностики - Атомкомплект» (ООО «ТЦКД-Атомкомплект»)

ИНН 7710665605

Адрес: 107076, г. Москва, Колодезный пер., д.14, оф. 608

Телефон: +7(495) 644-11-57

Факс: +7 (495) 644-11-56

е-mail: info@tccd-ak.com

Испытательный центр

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93; Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-14.

в части вносимых изменений

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес:   141570, Московская   обл.,   г.   Солнечногорск, р.п. Менделеево,

промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
