Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1271

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных «ЭКОМ-3000»

Устройства сбора и передачи данных «ЭКОМ-3000» (далее - УСПД, УСПД «ЭКОМ-3000») предназначены для сбора данных со счетчиков электрической энергии и других цифровых измерительных устройств (далее - ЦИУ), синхронизации времени в них, ведения архивов расхода электроэнергии за различные периоды, архивов профилей, подинтервалов, архивов параметров электросети, авточтений, регистрации дискретных сигналов о состоянии оборудования, обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем (далее - АИИС), автоматизированных систем управления технологическими процессами (далее - АСУ ТП) и т.п.

УСПД являются промышленными контроллерами, содержащими в себе процессор, оперативную память, диск на основе флэш-памяти, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, ГЛОНАСС/GPS-приемник точного времени.

УСПД могут применяться в системах коммерческого и технического учета электроэнергии на электрических подстанциях, электростанциях, объектах жилищнокоммунальных хозяйств и других объектах энергетики.

УСПД позволяют объединить счетчики электроэнергии и другие ЦИУ в объекты контроля с использованием цифровых интерфейсов Ethernet, RS-485 и RS-232.

УСПД «ЭКОМ-3000» обеспечивают:

• - сбор и обработку данных с электрических счетчиков;

• - сбор, хранение и передачу данных с устройств ввода аналоговых и дискретных сигналов;

• - сбор и обработку данных с периферийных модулей телемеханики, микропроцессорных измерительных преобразователей и других вычислительных устройств по цифровым протоколам Modbus и собственным протоколам устройств, МЭК 60870-5-101, МЭК 60870-5-104;

• - опрос внешних устройств с поддержкой, в том числе, стандарта МЭК 62056 (DLMS\COSEM), в том числе с реализацией в формате СПОДЭС;

• - сбор информации о состоянии средств измерений (вкл./выкл. счетчика; состояние реле нагрузки; событие воздействия магнитным полем; событие срабатывания электронной пломбы; состояние дискретных входов; результат самодиагностики; иные события) при их наличии в счетчике;

• - сбор информации о состоянии объектов измерений (сетевая подстанция, вводное распределительное устройство), на которых организуется учёт электроэнергии, то есть данных, полученных по каналам телесигнализации и телеизмерения, а также о результатах измерений;

• - обеспечение автоматического поиска счетчиков и включение в схему опроса (с соответствующим модемом) при предоставлении производителями приборов учета соответствующих интерфейсов и протоколов обмена данными;

• - наличие энергонезависимых часов, непрерывную работу часов при отключении питания не менее 10 лет;

• - синхронизацию внутренних часов по встроенному или внешнему источнику точного времени ГЛОНАСС/GPS с использованием PPS-сигнала, или от NTP-серверов, или от систем верхнего уровня;

• - синхронизацию времени ЦИУ, счетчиков, микропроцессорных измерительных преобразователей (далее - МИП), по внутренним часам УСПД «ЭКОМ-3000»;

• - ведение календаря (число, месяц, год), отсчет текущего астрономического времени (секунды, минуты, часы);

• - дорасчет данных на основе аналоговой информации, полученной от ЦИУ, счетчиков, МИП, терминалов релейной защиты и автоматики, устройств аналогового ввода;

• - хранение данных в энергонезависимой памяти в виде коротких, основных, суточных, месячных и годовых архивов. Для основных и коротких архивов настраивается интервал архивирования от одной минуты до одних суток с шагом в одну минуту, а также - глубина архивирования. Для суточных, месячных и годовых архивов настраивается только глубина архивирования;

• - глубина архивирования данных о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу настраивается и составляет не менее 45 суток не менее чем для 1000 приборов учета;

• - глубина архивирования данных о часовых приращениях электропотребления (выработки) по каждому каналу настраивается и составляет не менее 90 суток не менее чем для 1000 приборов учета;

• - глубина архивирования данных о месячных приращениях электропотребления (выработки) по каждому каналу настраивается и составляет не менее 35 суток для не менее чем 1000 приборов учета;

• - формирование архивов телеизмерений, усредненных на коротком (от одной минуты), основном (от интервала короткого архива до суток), суточном, месячном, годовом интервале;

• - хранение введенных пользователем данных в памяти в течение всего срока службы (100 000 циклов перезаписи);

• - программную защиту от несанкционированного изменения параметров и данных;

• - ведение журнала событий;

• - передачу данных коммерческого и технического учета отпуска (потребления) электроэнергии от счетчиков электрической энергии на верхние уровни;

• - обеспечение исполнения команды на отключение (включение) потребителей с помощью внешних модулей управления, либо командой управления в протоколе прибора учета;

• - обеспечение исполнения команды ограничения предельной мощности нагрузки потребителей с помощью внешних модулей управления, либо командой управления в протоколе прибора учета;

• - возможность использования встроенного WEB-сервера, реализующего протокол TCP/IP;

• - сохранность данных при отключении питания не менее 10 лет;

• - режим непрерывной работы;

• - самодиагностику (при включении и в рабочем режиме с периодом одни сутки) с фиксацией результатов в журнале событий;

• - конфигурирование параметров УСПД (интерфейсы связи, номенклатура, типы и характеристики ЦИУ и внешних устройств с кодовым интерфейсом, перечень и параметры информационных каналов) в соответствии с потребностями заданного объекта автоматизации с помощью сервисного программного обеспечения, поставляемого в комплекте с УСПД;

• - УСПД «ЭКОМ-3000» имеет возможность интеграции в АСУ ТП и другие автоматизированные системы. При этом от УСПД по протоколу МЭК 60870-5-104 (101) передаются следующие сигналы:

а) телесигнал состояния ГЛОНАСС/GPS-nриемника;

б) телесигнал наличия связи со счетчиком;

в) телесигнал «сбой синхронизации времени в счетчике»;

г) телесигнал «ошибка самодиагностики» счетчика;

д) телеизмерения, принимаемые со счетчика;

е) телесигнал «полнота сбора учетных данных от счетчика»;

ж) сборный телесигнал «ИИК/ИВКЭ» из вышеперечисленных, характеризующий состояние ИИК и ИВКЭ в целом;

з) телесигналы и сигналы телеизмерений от модулей ввода и периферийных модулей;

и) сигналы телеуправления в модули вывода и периферийные модули.

Дополнительно от УСПД в АСУ ТП по расширенной версии протокола Modbus могут быть переданы учетные данные, например:

• - значение энергии нарастающим итогом в виде ТИ;

• - журнал событий счетчика.

Коды возможных модификаций УСПД «ЭКОМ-3000» приведены в таблице 1.

Г арантийная наклейка

Таблица 1 - Коды модификаций УСПД «ЭКОМ-3000»

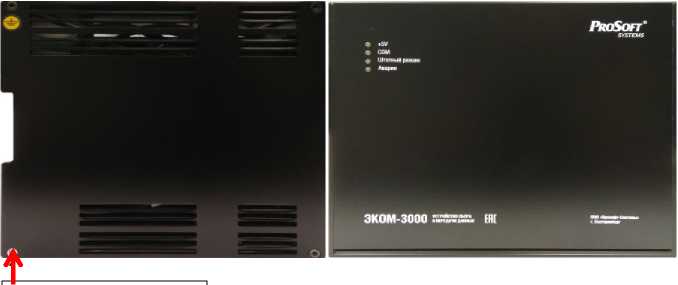

Общий вид и схема пломбирования от несанкционированного доступа представлены на рисунке 1.

Г арантийная наклейка

Рисунок 1 - Общий вид и схема пломбирования от несанкционированного доступа

УСПД

Программное обеспечение

УСПД «ЭКОМ-3000» комплектуются следующим программным обеспечением (далее -ПО):

• - встроенное системное программное обеспечение (далее - СПО), осуществляющее выполнение системных функций УСПД;

• - прикладное программное обеспечение - программу config.exe, предоставляющую интерфейс для конфигурирования УСПД, программу archive.exe, предоставляющую интерфейс для просмотра текущих данных, получаемых и обрабатываемых УСПД.

В состав СПО входит Модуль защиты информации, предназначенный для нейтрализации угроз безопасности информации, связанных с нарушением штатного режима функционирования УСПД «ЭКОМ-3000». Модуль защиты выполняет следующие функции безопасности:

• - разграничение доступа к управлению Модулем защиты;

• - управление работой Модуля защиты;

• - управление параметрами Модуля защиты;

• - идентификация и аутентификация при доступе к Модулю защиты;

• - аудит безопасности Модуля защиты.

Программное обеспечение УСПД делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО вынесена в специализированную библиотеку - файл libecom.so. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

УСПД приведены в таблице 3.

Таблица 3 - Метрологические и технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку, находящуюся на корпусе УСПД «ЭКОМ-3000», любым технологическим способом и типографским способом на титульные листы эксплуатационных документов.

Таблица 4 - Комплектность средства измерений

осуществляется в соответствии с документом ПБКМ.421459.007-01 МП «Устройства сбора и передачи данных «ЭКОМ-3000». Методика поверки», утвержденным ООО «ИЦРМ» 20.05.2020 г.

Основное средство поверки:

- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в формуляр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ПБКМ.421459.007 ТУ Устройства сбора и передачи данных «ЭКОМ-3000». Технические условия

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: www.prosoftsystems.ru

E-mail: info@prosoftsystems.ru

Общество с ограниченной ответственностью «Испытательный центр в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                           А.В. Кулешов

М.п.

«23» июля 2020 г.
